KID 641 B - Płyta grzewcza HOTPOINT - Bezpłatna instrukcja obsługi

Typ produktu	Płyta indukcyjna
Marka	Hotpoint
Model	KID 641 B
Liczba pól grzewczych	4
Rodzaj pól grzewczych	Indukcyjne
Zasilanie elektryczne	220-240 V, 50/60 Hz
Maksymalna moc	7,2 kW (regulowana: 2,5 - 4,0 - 6,0 - 7,2 kW)
Funkcja Booster	Tak (moc P, czas 5 minut)
Funkcja Flexi/Connexion	Tak (dla dużych naczyń do 39 x 18 cm)
Timer	Tak (maks. 99 minut)
Blokada dziecięca	Tak (przycisk 3 sekundy)
Wskaźnik ciepła resztkowego	Tak (wyświetlacz H)
Wykrywanie garnków	Tak (wyświetla komunikat w przypadku braku zgodności)
Zarządzanie mocą	Tak (Power management)
Panel sterowania	Dotykowy
Materiał powierzchni	Szkło (kompatybilne z iXelium® w niektórych modelach)
Czyszczenie	Miękka ściereczka i środek do mycia szyb, unikać szorstkich gąbek
Sygnał dźwiękowy	Można włączyć/wyłączyć
Funkcja automatycznego wyłączania	Tak (jeśli brak reakcji przez 10 sekund)
Kody błędów	C81, C82, C83, C85, F02, F04, itd.
Części zamienne	Dostępne przez 10 lat

Często zadawane pytania - KID 641 B HOTPOINT

Jak włączyć funkcję Booster?

Naciśnij przycisk +, aż na wyświetlaczu pojawi się P. Funkcja Booster jest wtedy aktywna przez 5 minut, po czym moc automatycznie wraca do poziomu 9.

Jak zablokować panel sterowania?

Włącz płytę, następnie naciśnij przycisk blokady przez 3 sekundy. Sygnał dźwiękowy i kontrolka potwierdzają aktywację. Tylko funkcja Wyłącz pozostaje dostępna.

Co oznacza kod błędu C81?

Kod C81 oznacza, że temperatura wewnętrzna elementów elektronicznych jest zbyt wysoka. Wyłącz płytę i poczekaj, aż ostygnie, zanim ponownie jej użyjesz.

Dlaczego moja płyta grzewcza hałasuje?

Hałasy (kliknięcia, gwizdy, wentylator) są normalne. Pochodzą od interakcji między garnkami, zarządzania mocą oraz wentylatora chłodzącego elementów elektronicznych.

Jak wyczyścić płytę grzewczą?

Użyj miękkiej ściereczki (mikrofibry) nasączonej wodą lub środkiem do mycia szyb. Unikaj szorstkich gąbek, które rysują szklaną powierzchnię. Czyść po ostygnięciu i natychmiast usuwaj pozostałości cukru.

Jak ustawić maksymalną moc płyty?

Po podłączeniu urządzenia, w ciągu pierwszych 60 sekund, naciśnij oba przyciski zarządzania energią przez 3 sekundy. Postępuj zgodnie z instrukcjami, aby wybrać między 2,5 / 4,0 / 6,0 / 7,2 kW.

Jak korzystać z funkcji Flexi/Connexion?

Umieść odpowiednie duże naczynie (do 39 x 18 cm) na dwóch połączonych polach. Naciśnij jednocześnie przyciski + i - odpowiednich pól (patrz zdjęcie w instrukcji), aby włączyć strefę elastyczną.

Czy timer wyłącza się automatycznie?

Tak, po upływie zaprogramowanego czasu (maks. 99 minut) timer emituje sygnał dźwiękowy, a pole wyłącza się automatycznie. Możesz również wyłączyć timer, naciskając przycisk Timer przez 3 sekundy.

Jak wyłączyć sygnał dźwiękowy?

Po włączeniu płyty naciśnij i przytrzymaj przez 5 sekund przycisk - pierwszego pola grzewczego oraz jednocześnie prawy zewnętrzny przycisk, zgodnie z instrukcją.

Co zrobić, gdy garnek nie jest wykrywany?

Wyświetlany jest komunikat brak garnka. Sprawdź, czy garnek jest kompatybilny z indukcją (test magnesem) i czy jest prawidłowo umieszczony na polu grzewczym. Jeśli nie zostanie wykryty po 60 sekundach, płyta wyłącza się.

INSTRUKCJA OBSŁUGI KID 641 B HOTPOINT

Ważne instrukcje bezpieczeństwa 48

Porady dotyczące ochrony środowiska 49

Deklaracja zgodności 49

Przed rozpoczęciem pracy 49

Istniejące naczynia 50

Zalecane średnice dna naczyń 50

Tabela mocy 51

Instalacja 51

Podłączenia do zasilania 52

Instrukcja obsługi 53

Instrukcja wyszukiwania usterek 55

Czyszczenie 55

Hałas generowany przez płytę kuchenną 56

Serwis techniczny 56

CZ

Czeski

Instrukcja obsługi

PŁYTA GRZEJNA

Spis treści

Ważne wskazówki dotyczące bezpieczeństwa 57

Wskazówki dotyczące ochrony środowiska 58

Te instrukcje są również dostępne na stronie: www.hotpoint.eu

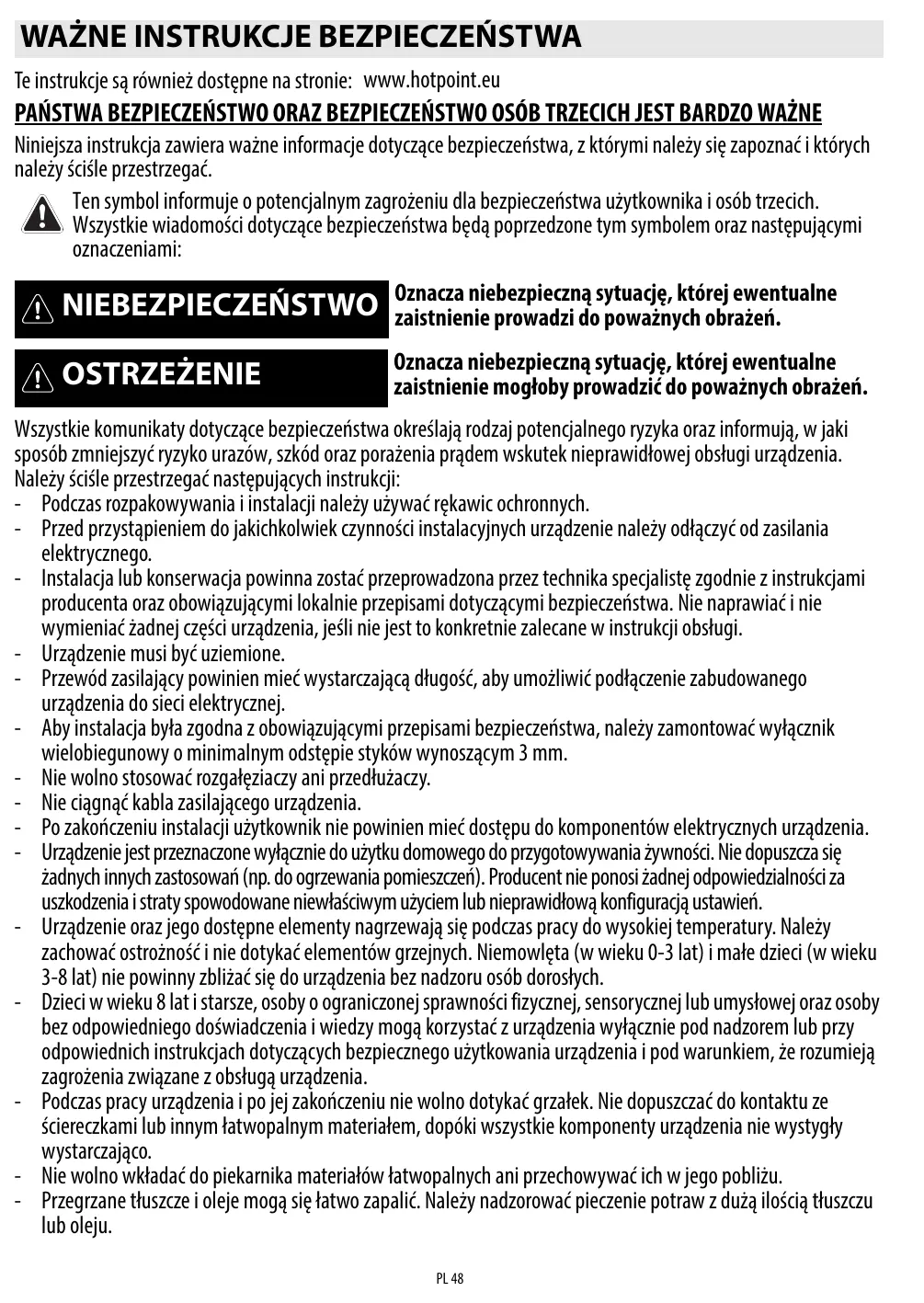

BEZPIECZEŃSTWO PAŃSTWA ORAZ BEZPIECZEŃSTWO OSÓB TRZECICH JEST BARDZO WAŻNE

Niniejsza instrukcja zawiera ważne informacje dotyczące bezpieczeństwa, z którymi należy się zapoznać i których należy ściśle przestrzegać.

Ten symbol informuje o potencjalnym zagrożeniu dla bezpieczeństwa użytkownika i osób trzecich.

Wszystkie wiadomości dotyczące bezpieczeństwa są poprzedzone tym symbolem oraz następującymi oznaczeniami:

NIEBEZPIECZEŃSTWO

Oznacza niebezpieczną sytuację, której ewentualne zaistnienie prowadzi do POWAŻNYCH obrażeń.

OSTRZEŻENIE

Oznacza niebezpieczną sytuację, której ewentualne zaistnienie mogłoby prowadzić do poważnych obrażeń.

Wszystkie komunikaty dotyczące bezpieczeństwa określają rodzaj potencjalnego ryzyka oraz informują, w jaki sposób zmniejszyć ryzyko urazów, szkód oraz porażenia prądem wskutek nieprawidłowej obsługi urządzenia. Należy ściśle przestrzegać następujących instrukcji:

Podczas rozpakowywania i instalacji należy używać rękawic ochronnych. - Przed przystąpieniem do jakichkolwiek czynności instalacyjnych urządzenie należy odłączyć od zasilania elektrycznego. - Instalacja lub konserwacja powinna zostać przeprowadzona przez technika specjalistę zgodnie z instrukcjami producenta oraz obowiązującymi lokalnie przepisami dotyczącymi bezpieczeństwa. Nie naprawiać i nie wymieniać żadnej części urządzenia, jeśli nie jest to konkretnie zalecane w instrukcji obsługi. - Urządzenie musi być uziemione. - Przewód zasilający powinien mieć wystarczającą długość, aby umożliwić podłączenie zabudowanego urządzenia do sieci elektrycznej. - Aby instalacja była zgodna z obowiązującymi przepisami bezpieczeństwa, należy zamontować wyłącznik wielobiegunowy o minimalnym odstępie styków wynoszącym 3 mm. - Nie wolno stosować rozgałęziaczy ani przedłużaczy. - Nie ciągnąć kabla zasilającego urządzenia. - Po zakończeniu instalacji użytkownik nie powinien mieć dostępu do komponentów elektrycznych urządzenia. - Urządzenie jest przeznaczone wyłącznie do użytku domowego do przygotowywania żywności. Nie dopuszcza się żadnych innych zastosowań (np. do ogrzewania pomieszczeń). Producent nie ponosi żadnej odpowiedzialności za uszkodzenia i straty spowodowane niewłaściwym użyciem lub nieprawidłową konfiguracją ustawień. - Urządzenie oraz jego dostępne elementy nagrzewają się podczas pracy do wysokiej temperatury. Należy zachować ostrożność i nie dotykać elementów grzejnych. Niemowlęta (w wieku 0-3 lat) i małe dzieci (w wieku 3-8 lat) nie powinny zbliżać się do urządzenia bez nadzoru osób dorosłych. - Dzieci w wieku 8 lat i starsze, osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej oraz osoby bez odpowiedniego doświadczenia i wiedzy mogą korzystać z urządzenia wyłącznie pod nadzorem lub przy odpowiednich instrukcjach dotyczących bezpiecznego użytkowania urządzenia i pod warunkiem, że rozumieją zagrożenia związane z obsługą urządzenia. Podczas pracy urządzenia i po jej zakończeniu nie wolno dotykać grzałek. Nie dopuszczać do kontaktu ze ściereczkami lub innym łatwopalnym materiałem, dopóki wszystkie komponenty urządzenia nie wystygną wystarczająco. - Nie wolno wkładać do piekarnika materiałów łatwopalnych ani przechowywać ich w jego pobliżu. - Przeznaczone tłuszcze i oleje mogą się łatwo zapalić. Należy nadzorować pieczenie potraw z dużą ilością tłuszczu lub oleju.

• Urządzenia mogą być obsługiwane przez osoby powyżej 8 roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także osoby bez doświadczenia, pod warunkiem że są one nadzorowane lub zostały poinstruowane w zakresie bezpiecznego korzystania z urządzenia i są świadome związanych z tym zagrożeń. Dzieci nie mogą bawić się urządzeniem. Urządzenie nie powinno być czyszczone ani konserwowane przez dzieci bez nadzoru.
• Nie kłaść na polu grzejnym przyrządów kuchennych (noży, widelców, łyżek,...), pokrywek ani innych podobnych przedmiotów, ponieważ mogą się one rozgrzać do wysokiej temperatury.
• W wnęce pod urządzeniem należy zainstalować panel oddzielający, jeśli nie został dostarczony w komplecie.
• Jeśli na powierzchni pojawią się pęknięcia, należy wyłączyć urządzenie, aby uniknąć ryzyka porażenia prądem elektrycznym (dotyczy tylko urządzeń ze szklaną powierzchnią).
• Urządzenie nie może być włączane przy pomocy zewnętrznego timera ani oddzielnego systemu zdalnego sterowania.
• Pozostawienie urządzenia bez nadzoru podczas przyrządzania potraw z użyciem oleju i tłuszczu może spowodować zagrożenie oraz może prowadzić do pożaru. Pożaru NIGDY nie wolno gasić wodą! Należy wyłączyć urządzenie i przykryć ogień np. pokrywką lub kocem gaśniczym.

Ryzyko pożaru: nie przechowywać żadnych rzeczy na powierzchniach gotowania.

• Nie stosować urządzeń czyszczących parą!
• Na powierzchni płyty nie wolno kłaść sztućców ani pokrywek do garnków, gdyż mogą się one rozgrzać do wysokiej temperatury.
• Po zakończeniu używania płyty należy wyłączyć pole grzejne za pomocą pokrętła, a nie polegać na układzie wykrywania obecności naczynia (dotyczy tylko urządzeń z funkcją indukcji).

PORADY DOTYCZĄCE OCHRONY ŚRODOWISKA

Utylizacja opakowania

Materiał z opakowania w 100% nadaje się do recyklingu i jest oznaczony symbolem (C). Części opakowania nie należy wyrzucać, lecz utylizować zgodnie z przepisami określonymi przez lokalne władze.

Utylizacja urządzenia

Niniejsze urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/WE (WEEE) oraz polską ustawą o zużytym sprzęcie elektrycznym i elektronicznym. Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi.

Symbol na urządzeniu lub w dokumentacji do niego dołączonej oznacza, że urządzenia nie wolno traktować podobnie jak zwykłe odpady domowe. Należy oddać je do punktu zajmującego się utylizacją i recyklingiem urządzeń elektrycznych i elektronicznych.

Oszczędzanie energii

Aby uzyskać najlepsze wyniki pracy urządzenia, należy:

Używać garnków i patelni, których średnica dna jest równa średnicy pola grzejnego. Stosować tylko garnki i patelnie o płaskim dnie. - Jeśli to możliwe, garnki powinny być nakryte w czasie gotowania. - Dzięki naczyniom ciśnieniowym zmniejszyć zużycie energii i skrócić długość gotowania. Naczynia należy stawiać na środku pola grzejnego oznaczonego na płycie.

• Niniejsze urządzenie zostało zaprojektowane, wyprodukowane i wprowadzone na rynek zgodnie z wymogami bezpieczeństwa określonymi w dyrektywie "niskonapięciowej" nr 2006/95/WE (która zastępuje dyrektywę 73/23/EWG z późniejszymi zmianami) oraz z wymogami bezpieczeństwa określonymi w dyrektywie "EMC" 2004/108/WE.
• Niniejsze urządzenie spełnia wymagania dotyczące ekoprojektu, zgodnie z Rozporządzeniami UE nr 66/2014, zgodnie z normą EN 60350-2.

PRZED ROZPOCZĘCIEM PRACY

WAŻNE: Jeśli naczynia nie są właściwych rozmiarów, pola grzejne nie włączą się. Stosować wyłącznie naczynia opatrzone napisem "INDUCTION SYSTEM" (Rysunek obok). Naczynia należy postawić na żądanym polu grzejnym przy włączeniu płyty kuchennej. W przypadku stosowania odpowiednich garnków nie należy używać stref gotowania przy temperaturze poniżej 10°C

Aby sprawdzić, czy dno naczynia jest przystosowane do gotowania na indukcyjnej płycie kuchennej: jeśli dno naczynia lub patelni nie reaguje na magnes, oznacza to, że naczynie nie jest przystosowane.

Sprawdzić, czy spód naczynia nie jest chropowaty, aby nie doprowadzić do porysowania powierzchni płyty kuchennej. Sprawdzić naczynia. - Nie opierać gorących garnków i patelni o powierzchnię panelu sterowania. Może to prowadzić do ich uszkodzenia.

ZALECANE ŚREDNICE DNA NACZYŃ

Przed włączeniem płyty umieść naczynie na żądanej strefie grzewczej.

Aby uzyskać najlepsze efekty gotowania, średnica dna garnka powinna być równa średnicy pola grzewczego.

Średnica (cm)	Maks (cm)	Min (cm)
14,5	14,5	10
18	18	12
21	21	15
24	24	15
26	26	17

Średnica (cm)	Maks (cm)	Min (cm)
28	28	17
30	30	17
FLEXI /ŁACZENIE STREF GRZEWCZYCH	39 - 18	12

Rozmiar garnka

Aby określić rozmiar garnka, należy zmierzyć szerokość jego dna (patrz rysunek) i sprawdzić w tabeli poniżej zalecane średnice dna garnków gwarantujące najlepsze parametry użytkowania i właściwe wykrywanie naczynia. Każda strefa grzewcza posiada ograniczenia minimalnej wielkości wykrywanego naczynia, które zmieniają się w zależności od rodzaju materiału, z którego wykonane zostało używane naczynie. W związku z tym należy wykorzystywać strefy grzewcze najlepiej pasujące do średnicy naczynia.

ZALECANE POŁOŻENIE NACZYNIA

W celu zapewnienia najlepszej wydajności przy równoczesnym korzystaniu z dwóch naczyń, należy je położyć zgodnie z poniższymi ilustracjami.

Poziom mocy		Rodzaj gotowania	Użycle poziomu (wskazanieNSE węsnego dośćwiedzenia oraz nawyckań gotowania)
Moc maksymalna	Boost	Szybkie podgrzewanie	Idealne do podniesienia temperatury potrawy w krótkim czasie, szybkiego zagotowania wody lub podgrzanía plynów
	9-7	Smażenie - gotowania	Do przyrumieniania, Rozpoczyniania gotowania, smażenia mrożonych produktów, szybkiego gotowania
Duźao moc		Przyrumienianie - podsmazanie - gotowanie - grillowanie	Idealne do podsmazania, gotowanie na wolnym ogniu, gotowanie lub grillowanie (krótkie gotowanie, 5-10 minut)
	7-5	Przyrumienianie - gotowanie - duszenie - podsmazanie - grillowanie	Idealne do podsmazania, gotowania na wolnym ogniu, gotowania lub grillowania (średnej dlugość gotowania, 10-20 minut), podgrzewania
		Gotowanie - duszenie - podsmazanie - grillowanie	Idealne do duszenia, delikatnégotowania na wolnym ogniu, gotowania lub grillowania (dlugi czas gotowania).
Średnia moc	4-3	Gotowanie - utrzymywanie na ogniu - zagęszczanie - gotowanie makaronu al dente	Idealne do dlugiego gotowania (ryž, sosy, pieczenie, ryby) z dodatkiem plynów (np. wody, wina, bulionu, mleka), gotowania makaronu al dente.
			Idealne do dlugiego gotowania (poniȩj"Onego litra objętość: ryž, sosy, pieczenie, ryby) z dodatkiem plynów (np. wody, wina, bulionu, mleka)
Małama moc	2-1	Roztapianie - rozmazanie - utrzymywanie w cieple - przyrzędzanie risotto	Idealne do zmieȩczania masła, delikatnégotrozapiania czekolady, rozmazania małych artykuław spożyczych oraz utrzymywnia w cieple świezo ustogowanych potraw (np. sosy, zupy)
			Idealne do utrzymywnia w cieple świezo ustogowanych potraw, gotowania risotto oraz utrzymywnia temperatury taierzy, na tkórch;będ Podawane dania (zwyskrzystaniem SPECIALNych do plyn indukcyjnych),
OFF	Moc zero	Powierzchnia podparcia	Plyta kuchenna w polożeni ciwuania lub wyłącza (możliwa obećnosćciepla reszkłowego pozkostāgo po zakońceniu gotowania, sygnalizowsa przy bez symbol H)

UWAGA:

W przypadku krótkiego gotowania, które wymaga jednak idealnego rozłożenia ciepła (np. naleśniki) na podwójnym polu o średnicy 28 cm (w zależności od modelu), zaleca się stosowanie naczyń, których średnica nie przekracza 24 cm. Do potraw wymagających delikatnej obróbki cieplnej (na przykład topienie czekolady czy masła) zaleca się używanie pojedynczych pól grzewczych o mniejszej średnicy.

INSTALACJA

Po rozpakowaniu urządzenia należy sprawdzić, czy nie zostało ono uszkodzone w czasie transportu. W razie problemów skontaktować się ze sprzedawcą lub autoryzowanym serwisem.

Wymiary do zabudowy oraz instrukcja instalacji – patrz rysunki na stronie 2.

PRZYGOTOWANIE MEBLA DO ZABUDOWY

OSTRZEŻENIE

Zainstalować panel oddzielający pod płytą kuchenną. - Po zainstalowaniu dolna część urządzenia nie powinna być już dostępna. W razie instalacji piekarnika pod płytą nie instalować panelu oddzielającego.

• Odległość między spodem urządzenia a panelem oddzielającym powinna być zgodna z wymiarami podanymi na rysunku.
• Aby zagwarantować prawidłową pracę urządzenia, nie wolno blokować minimalnego otworu między blatem a górną częścią blatu mebla (min. 5 mm).
• Jeśli pod płytą kuchenną jest instalowany piekarnik, sprawdzić, czy posiada on system chłodzenia.
• Nie instalować płyty kuchennej na zmywarkach lub pralkach, aby zapobiec kontaktowi obwodów elektronicznych z parą lub wilgocią, która może w przypadku montażu płyty równo z blatem skontaktować się z serwisem w celu montażu zestawu śrub 4801 211 00112.
• Aby zdjąć płytę, należy zwolnić śrubokrętem (nie jest dostarczony w komplecie) sprężyny znajdujące się w dolnej części urządzenia.

OSTRZEŻENIE

• Odłącz urządzenie od zasilania.
• Instalacja musi być przeprowadzona przez wykwalifikowanego pracownika znającego aktualne przepisy dotyczące bezpieczeństwa instalacji.
• Producent nie ponosi żadnej odpowiedzialności za obrażenia osób lub zwierząt ani za straty materialne wynikłe z nieprzestrzegania przepisów podanych w niniejszym rozdziale.
• Przewód zasilający powinien mieć wystarczającą długość, aby umożliwić zdjęcie płyty z blatu.
• Upewnij się, że napięcie podane na tabliczce znamionowej znajdującej się w dolnej części urządzenia jest zgodne z napięciem w instalacji domowej.

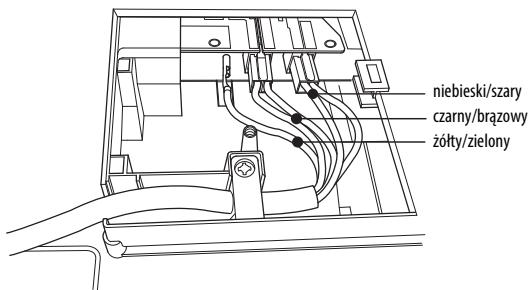

1. Zdjąć osłonę zacisków (A), odkręcając śrubę, a następnie wsunąć osłonę w zawias (B) zacisków.
2. Wsunąć przewód zasilający w uchwyt, a następnie podłączyć poszczególne żyły przewodu do bloku zacisków w sposób przedstawiony na schemacie połączenia znajdującym się w pobliżu zacisku.
3. Zabezpieczyć przewód zasilający w uchwycie.
4. Zamknąć osłonę (C), a następnie przykręcić ją na zacisku przy użyciu wcześniej odkręconej śruby.

Po każdym podłączeniu urządzenia do sieci przeprowadzana jest automatyczna kontrola trwająca kilka sekund.

B

C

Podłączenia do zasilania sieciowego

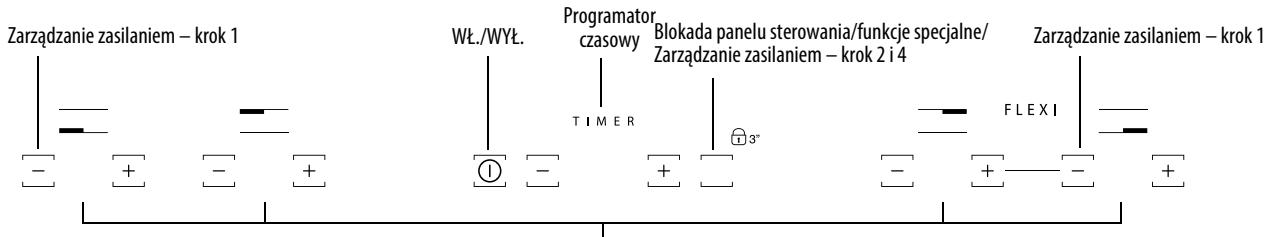

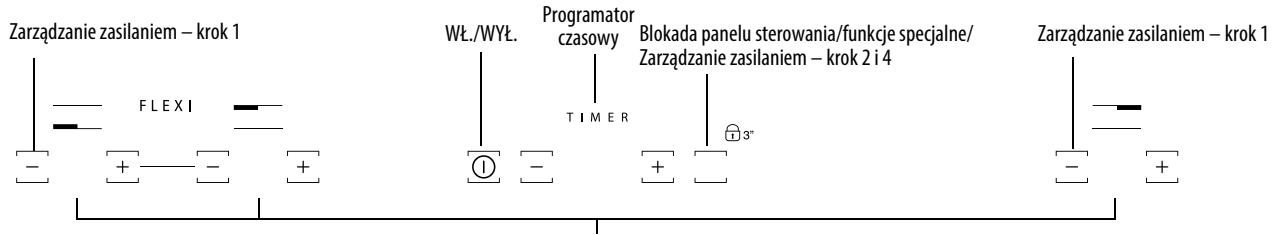

Opis panelu sterowania

Panel sterowania: elementy sterujące strefy grzewczej i odpowiadający im wyświetlacz

Elementy sterujące strefy grzewczej i odpowiadający im wyświetlacz

Włączenie/wyłączenie płyty kuchennej

Aby włączyć płytę, należy wcisnąć przycisk ① na ok. 2 sekundy i przytrzymać, dopóki nie zapalą się wyświetlacze pól grzewczych. Aby wyłączyć płytę, dotknąć tego samego przycisku i przytrzymać do czasu wyłączenia wyświetlaczy. Wszystkie pola grzejne zostaną wyłączone.

Gdy płyta już pracowała, wskaźnik ciepła resztkowego "H" świeci, dopóki płyta kuchenna nie wystygnie.

Jeśli w ciągu 10 sekund od włączenia płyty kuchennej nie wybierze się żadnej funkcji, płyta wyłączy się automatycznie.

Włączanie i regulacja pól grzejnych

Wskaźnik zasilania

Wskaźnik wybranej strefy grzewczej

Umieść naczynie na strefie grzewczej, włącz żądaną strefę grzewczą, naciskając odpowiedni przycisk "+". Na wyświetlaczu pojawi się poziom mocy. Wybierz wymagany poziom mocy w zakresie od 0 do 9 lub funkcję szybkiego podgrzewania "P", jeśli jest dostępna. Aby zwiększyć poziom mocy, naciskaj przycisk "+". Aby zmniejszyć poziom mocy, naciskaj przycisk "-".

Wyłączanie pola grzejnego

Aby wyłączyć strefę grzewczą, należy nacisnąć odpowiedni przycisk "+" lub "-" i przytrzymać przez ponad 3 sekundy.

Strefa grzewcza zostanie wyłączona i jeśli nadal jest gorąca, na wyświetlaczu pojawi się symbol "H".

Blokada panelu sterowania

Funkcja blokuje przyciski, aby nie dopuścić do przypadkowego włączenia płyty kuchennej. Aby włączyć blokadę panelu sterującego, włącz płytę i naciśnij przycisk blokady i przytrzymaj go przez trzy sekundy. Sygnał akustyczny i podświetlony wskaźnik obok symbolu kłódki świadczą o włączonej blokadzie. Panel sterowania jest zablokowany, z wyjątkiem funkcji włączania. Aby wyłączyć blokadę, należy wykonać tę samą procedurę, co przy włączaniu. Wyłączy się wskaźnik świetlny i płyta będzie ponownie aktywna.

Obecność wody, płynu, jaki wydostał się z naczynia na płytę, a także innych przedmiotów pod symbolem może być powodem przypadkowego i niepożądanego włączenia się lub wyłączenia blokady panelu sterowania.

Timer

Timer służy do ustawiania czasu gotowania dla wszystkich pól grzejnych do maksymalnie 99 minut (1 godzina i 39 minut).

• Wybrać strefę grzewczą timera, a następnie nacisnąć timer (patrz rysunek). Włączenie zostanie potwierdzone sygnałem dźwiękowym (patrz ilustracja). Na wyświetlaczu pojawi się symbol "00" i zaświeci się kontrolka LED. W celu zmniejszenia lub zwiększenia wartości timera należy trzymać wciśnięte przyciski "+" i "-" (funkcja suwaka). Po upływie ustawionego czasu rozlegnie się sygnał dźwiękowy, a pole grzejne samoczynnie się wyłączy. W celu wyłączenia timera należy trzymać przycisk timera wciśnięty przez co najmniej 3 sekundy.

Aby ustawić timer dla innego pola, należy powtórzyć powyższe punkty. Na wyświetlaczu timera widnieje zawsze informacja dotycząca timera ustawionego dla wybranego pola lub timera z najkrótszym ustawionym czasem.

W celu modyfikacji lub wyłączenia timera należy nacisnąć przycisk wyboru pola grzejnego dla danego timera.

Informacja dotycząca panelu sterowania

Wskaźniki ciepła resztkowego.

Płyta jest wyposażona we wskaźniki ciepła resztkowego dla każdego pola grzejnego. Wskaźnik taki sygnalizuje, które pola grzejne mają wysoką temperaturę.

Jeśli na wyświetlaczu pojawia się symbol, pole grzejne jest nadal gorące. Jeśli przy danym polu świeci się ten symbol, pole można jeszcze wykorzystać, na przykład, roztopić masło lub utrzymać temperaturę potrawy.

Po wystygnięciu pola grzejnego wyświetlacz gaśnie.

Wskaźnik nieprawidłowego naczynia lub braku naczynia.

Jeśli naczynie nie jest przystosowane do płyty indukcyjnej, jest nieprawidłowo ustawione lub ma niewłaściwe wymiary, na wyświetlaczu pojawia się komunikat "Brak naczynia" (patrz rysunek obok). W takiej sytuacji zaleca się przestawienie garnka na powierzchni płyty aż do znalezienia właściwego miejsca. Jeśli w ciągu 60 sekund nie zostanie wykryte żadne naczynie, płyta kuchenna się wyłączy.

Funkcja szybkiego gotowania (Funkcja silnego podgrzewania, jeśli jest dostępna)

Funkcja jest dostępna jedynie dla określonych pól grzejnych. Pozwala ona na wykorzystanie maksymalnej mocy płyty (np. w celu szybkiego doprowadzenia wody do wrzenia). Aby włączyć tę funkcję, naciskać przycisk " ^+ " aż do pojawienia się na wyświetlaczu "P". Po 5 minutach działania funkcji booster urządzenie automatycznie ustawia dla danego pola poziom 9.

FLEXI/ŁĄCZENIE STREF GRZEWCZYCH

Ta funkcja wykorzystywana jest w przypadku dużych naczyń, gdy pojedyncza strefa grzewcza nie wystarcza, np. ryby, duże naczynia na mięso.

Aby aktywować funkcję FLEXI/ŁĄCZENIE STREF GRZEWCZYCH, należy nacisnąć jednocześnie przyciski + i - tak jak to zostało pokazane na poniższym rysunku.

"Power management" (Funkcja, jeśli jest dostępna)

Dzięki funkcji "Power management" użytkownik może ustawić maksymalną moc osiąganą przez dane pole grzejne według własnych potrzeb.

Regulację można przeprowadzić w dowolnym momencie, a wprowadzone ustawienia zostają zachowane do kolejnej modyfikacji.

Po ustawieniu żądanej mocy maksymalnej płyta automatycznie dokona podziału mocy na poszczególne pola grzejne, gwarantując, że ustawiony limit nigdy nie będzie przekraczany. Zaletą tej opcji jest równomierne rozłożenie mocy między polami grzejnymi, bez problemów związanych z przeciążeniem.

Dostępne są 4 maksymalne poziomy mocy. Przedstawiane są w następujący sposób na wyświetlaczu: 2,5-4,0-6,0-7,2kW (7,2kW stanowi maksymalną moc płyty kuchennej). W momencie zakupu płyta jest ustawiona na maksymalną wartość mocy.

W ciągu pierwszych 60 sekund od podłączenia płyty do gniazda zasilania można ustawić wymagany poziom mocy, wykonując poniższe czynności:

Krok	Panel sterowania	Wyświetlacz
1	—Nacisnac przyez około 3 sekundy oba przyciski zaradzania zasilaniem (krok 1)
2	Nacisnac przycisk zaradzania zasilaniem (krok 2), aby potwierdzić poprzedni krok.	Na wyświetlaczu pojawie sąsymbol PL
3	—+Nacisnac, aby ustawic wybrany poziom spostród dostepnych opcj.	Za对他们 kontrolka razem z kontrolkami odpowiednich stref grzewczych.
4	Nacisnac przycisk zaradzania zasilaniem (krok 4), aby potwierdzić poprzedni krok.	Na wyświetlaczu pojawie ustawiony pozim i bestehtige migalu przyez około 2 sekundy, a nastepnie zostanie wyemitowany sygnat dwęjkowy i płyta wy)—czy są. W tejchwili jest gotowa do pracy.

W razie wystąpienia błędu podczas ustawiania mocy pojawia się symbol na środku, towarzyszy mu ciągły sygnał dźwiękowy trwający około 5 sekund. W takim przypadku należy powtórzyć procedurę konfiguracji od początku. Jeśli błąd wystąpi ponownie, skontaktować się z serwisem.

Podczas normalnej eksploatacji po osiągnięciu maksymalnego dostępnego poziomu mocy, gdy użytkownik próbuje go zwiększyć, wskaźnik mocy danego pola grzejnego miga dwukrotnie, emitując sygnał dźwiękowy.

Jeśli potrzebna jest wyższa moc na tym polu grzejnym, trzeba ręcznie zmniejszyć poziom mocy jednego lub kilku pozostałych włączonych pól.

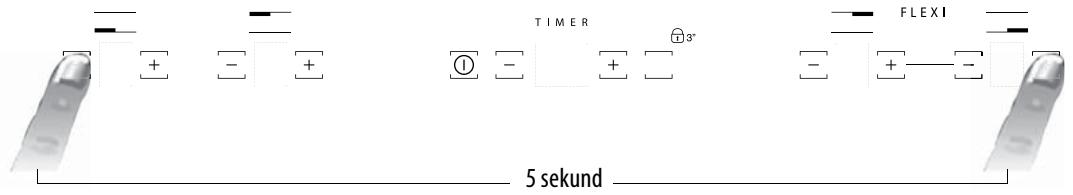

Aktywacja/dezaktywacja sygnału dźwiękowego

Po włączeniu płyty należy jednocześnie nacisnąć i przytrzymać przycisk "-" pierwszej strefy grzewczej oraz skrajny przycisk po prawej stronie (jak to zostało przedstawione poniżej).

CZYSZCZENIE

OSTRZEŻENIE

Unikać stosowania czyścików parowych. - Przed przystąpieniem do czyszczenia należy upewnić się, czy wszystkie pola grzejne są wyłączone oraz czy nie świeci się wskaźnik ciepła resztkowego ("H").

Jeśli na powierzchni szklanej znajduje się logo iXelium™, płyta jest pokryta warstwą iXelium™. iXelium™ to wyjątkowa powłoka Whirlpool, gwarantująca doskonałą czystość i długotrwały blask. W związku z tym, jeśli posiadają Państwo płytę z powłoką iXelium™, wysoce wskazane jest przestrzeganie poniższych zaleceń dotyczących czyszczenia:

Używać miękkiej szmatki (najlepiej z mikrofibry) zwilżonej wodą lub zwykłym detergentem do czyszczenia szkła. - Chcąc poprawić efektywność czyszczenia, należy na kilka minut pozostawić wilgotną ściereczkę na powierzchni szklanej.

WAŻNE: Nie używać gąbek ściernych ani myjek. Ich stosowanie może po pewnym czasie zniszczyć szklaną powierzchnię.

• Po każdym użyciu należy oczyścić płytę (gdy jest zimna), aby usunąć osady i plamy powstałe od resztek żywności. Cukier oraz potrawy o wysokiej zawartości cukru niszczą szkło, ale należy je natychmiast usuwać z jej powierzchni. Sól, cukier, piasek mogą rysować szklaną powierzchnię. Używać miękkiej szmatki, chłonnych ręczników kuchennych lub specjalnego przyrządu do czyszczenia płyty (postępować według instrukcji producenta).
• Płyny rozlane na strefę grzewczą mogą powodować drgania lub przysuwanie naczyń.
• Po wyczyszczeniu dokładnie osuszyć płytę.

INSTRUKCJA WYSZUKIWANIA USTEREK

Proszę uważnie przeczytać i wykonać instrukcje podane w Rozdziale "Instrukcja obsługi". Sprawdzić, czy nie doszło do przerwy w zasilaniu elektrycznym. Dobrze wytrzeć powierzchnię płyty po jej umyciu. - Jeśli po włączeniu płyty na wyświetlaczu pojawiają się kody alfanumeryczne, należy postępować zgodnie z instrukcjami podanymi w poniższej tabeli. - Jeśli po zakończeniu pracy nie można wyłączyć płyty kuchennej, należy ją odłączyć od zasilania elektrycznego.

KOD BŁEU	OPIS	PRAWDOPODOBNE PRZYCZYN	USUNI-European KOD BŁEU
C81, C82	Panel sterOWANIA wyŁACZsię z powodu zbyt wysokiej temperatury.	Temperatura wewnegrzna czȩci elektronicznych jest zbyt wysoka.	OdczekAAC,źPHYTA są ochłodzi, a nastepnie wączyć są ponownie.
C83	Na panelu sterOWANIA jest wyświetlany kod bŁEU, a PHYTA wyŁACZsię wyniku problemu związanego z uładem elektronicznym	Napiȩcie zasilania pPHY grzewciejer jest zbyt wysokie	PHYta grzewca sąbeć nadal uzytkOWANA, Jednakść sąlezy wezwac lokalny autoryzOWANY serwis
C85	PHYtaNie sągne dostarczyć mocy do naczynia	Nacznie nie jest przystosowane do gotowania na pPHYcie indukcynej	UZYć innego naczynia indukcyjngo
F02 lub F04 lub C84	Podlączone napiȩcie jest nieprawidłowe lub wystapiła awaria zasilania	Czujnik wykrwyba napiȩcie innie niedzmynamie	Odlączyć pPHYte od siedci zasilajȩce i sprawdzić podlącenie.
F01, F05, F06, F07, F10, F12, F25, F33, F34, F36, F37, F46, F47, F48, F49, F58, F61, F62, F63, F72, F74, F77	Odlączyć pPHYte od zasilania elektrycznych OdczekAAC kilka sekund, a nastepnie podlączyć ponownie Ješli problem wystepuju nadal, skontaktućsię z lokalnym autoryzowanym serwisem i podać kod bŁEU

HAŁAS GENEROWANY PRZEZ PŁYTĘ KUCHENNĄ

Indukcyjne płyty grzejne mogą podczas normalnej pracy generować dźwięk i wibracje, w zależności od materiału i sposobu obróbki produktów spożywczych, zgodnie z opisem poniżej:

Dźwięk kontaktu: ten rodzaj dźwięku wynika ze stosowania naczyń pokrywanych różnego rodzaju materiałami. Dźwięk kliknięcia w dolnym zakresie mocy: ten dźwięk jest wytwarzany w celu uzyskania wymaganej mocy w dolnym zakresie. Dźwięki przypominające rytmiczne klikanie: ten rodzaj dźwięku jest wytwarzany podczas pracy różnych stref grzewczych i/lub wysokiej mocy grzania. Cichy wysoki dźwięk: ten dźwięk jest związany z rodzajem używanego naczynia i ilością znajdującej się wewnątrz żywności. Dźwięk w tle: kuchenka indukcyjna jest wyposażona w wentylator, który służy do chłodzenia komponentów elektronicznych. Dlatego podczas jej działania i przez kilka minut po wyłączeniu słychać szum wentylatora. Zwiększanie / zmniejszanie mocy aktywowanych stref grzewczych może powodować zwiększenie lub zmniejszenie dźwięku w tle.

Jest to normalna cecha systemu indukcyjnego, takie zachowanie nie świadczy o awarii czy uszkodzeniu.

SERWIS TECHNICZNY

Przed skontaktowaniem się z serwisem technicznym

1. Sprawdzić, czy nie można samodzielnie rozwiązać problemu zgodnie z punktami opisanymi w "Instrukcji wyszukiwania usterek".
2. Wyłączyć i ponownie włączyć urządzenie, aby sprawdzić, czy usterka nie ustąpiła.

Jeśli po przeprowadzeniu powyższych kontroli usterka nie zniknęła, należy skontaktować się z najbliższym autoryzowanym serwisem technicznym.

Należy podać:

krótki opis usterki; typ i dokładny model płyty grzejnej; - numer serwisowy (numer po słowie SERVICE na tabliczce znamionowej) znajdujący się pod urządzeniem (na metalowej płycie). - Państwa dokładny adres; - numer telefonu.

SERVICE

0000 000 0000

Jeżeli konieczne jest dokonanie naprawy, prosimy o kontakt z autoryzowanym Serwisem Technicznym (zapewnia to użycie oryginalnych części zamiennych oraz prawidłowe wykonanie naprawy). Części zamienne są dostępne przez 10 lat.
