INSTRUKCJA OBSŁUGI DeliPlus II 305054 BARTSCHER

1. Informacje ogólne 122

1.1 Informacje dotyczące instrukcji obsługi 122
1.2 Wyjaśnienie symboli 122
1.3 Odpowiedzialność producenta i gwarancja 123
1.4 Ochrona praw autorskich 123
1.5 Deklaracja Zgodności 123

2. Bezpieczeństwo 124

2.1 Informacje ogólne 124
2.2 Wskazówki dotyczące bezpieczeństwa przy zastosowaniach urządzenia 124-125
2.3 Użytkowanie zgodnie z przeznaczeniem 125

3. Transport, opakowanie i magazynowanie 126

3.1 Kontrola dostawy 126
3.2 Opakowanie 126
3.3 Magazynowanie 126

4. Parametry techniczne 127

4.1 Zestawienie podzespołów urządzenia 127
4.2 Dane techniczne 128

5. Instalacja i obsługa urządzenia

5.1 Wskazówki dotyczące bezpieczeństwa 128-129
5.2 Ustawienie i podłączenie urządzenia 129
5.3 Obsługa 129-130

6. Czyszczenie i konserwacja 131

6.1 Wskazówki dotyczące bezpieczeństwa 131
6.2 Czyszczenie 131
6.3 Wskazówki dotyczące bezpieczeństwa podczas konserwacji 132

7. Utylizacja

132

Bartscher GmbH

1. Informacje ogólne

1.1 Informacje dotyczące instrukcji obsługi

Niniejsza instrukcja obsługi zawiera opis instalacji urządzenia, jego obsługi oraz konserwacji i służy jako ważne źródło informacji oraz poradnik. Znajomość i przestrzeganie wszystkich zawartych w niej wskazówek dotyczących bezpieczeństwa i obsługi stanowi warunek bezpiecznej i prawidłowej pracy z urządzeniem.

Ponadto należy przestrzegać lokalnych przepisów dotyczących zapobiegania wypadkom oraz zasad BHP.

Instrukcja obsługi stanowi integralny element urządzenia i należy ją przechowywać w pobliżu urządzenia, aby osoby instalujące urządzenie, prowadzące prace konserwacyjne i obsługujące lub czyszczące urządzenie miały do niej stały dostęp.

1.2 Wyjaśnienie symboli

Ważne wskazówki dotyczące bezpieczeństwa oraz kwestii technicznych oznaczono w niniejszej instrukcji obsługi odpowiednimi symbolami. Wskazówek tych należy bez względunie przestrzegać, aby uniknąć ewentualnych wypadków, uszczerbku na życiu i zdrowiu osób oraz szkód rzeczowych.

UWAGA!

Symbol ten oznacza zagrożenia mogące prowadzić do powstania obrażeń ciała. Należy bezwzględnie i skrupulatnie przestrzegać niniejszych wskazówek BHP, a w odpowiednich sytuacjach zachować szczególną ostrożność.

NIEBEZPIECZEŃSTWO! Zagrożenie prądem elektrycznym!

Symbol ten zwraca uwagę na zagrożenia prądem elektrycznym. Ignorowanie wskazówek dotyczących bezpieczeństwa stwarza niebezpieczeństwo odniesienia obrażeń ciała lub utraty życia.

OSTRZEŻENIE!

Tym symbolem oznaczono wskazówki, których ignorowanie może, w konsekwencji, doprowadzić do uszkodzenia urządzenia, jego nieprawidłowego działania lub / i awarii.

WSKAZÓWKA!

Ten symbol wskazuje na porady oraz informacje istotne dla efektywnej i bezawaryjnej pracy urządzenia.

UWAGA! Gorąca powierzchnia zewnętrzna!

Symbol ostrzega przed gorącą powierzchnią urządzenia podczas jego pracy. Lekceważenie ostrzeżenia grosi poparzeniem!

1.3 Odpowiedzialność producenta i gwarancja

Wszystkie informacje zawarte w niniejszej instrukcji obsługi zostały zestawione przy uwzględnieniu obowiązujących przepisów, aktualnej wiedzy konstruktorskiej i inżynierskiej oraz naszej wiedzy, a także naszych wieloletnich doświadczeń.

Również tłumaczenia instrukcji obsługi zostały wykonane jak najbardziej rzetelnie.

Nie możemy jednak przejąć odpowiedzialności za ewentualne błędy w tłumaczeniu.

Wersją rozstrzygającą jest załączona instrukcja obsługi w języku niemieckim.

W przypadku zamówienia modeli specjalnych lub opcji dodatkowych, oraz w sytuacji zastosowania najnowszych zdobyczy wiedzy technicznej, dostarczone urządzenie może różnić się od objaśnień oraz rysunków zawartych w niniejszej instrukcji obsługi. W razie wątpliwości prosimy o kontakt z producentem.

WSKAZÓWKA!

Przed rozpoczęciem jakichkolwiek prac, a w szczególności przed uruchomieniem urządzenia, należy dokładnie zapoznać się z treścią niniejszej instrukcji obsługi. Producent nie odpowiada za szkody i uszkodzenia powstałe wskutek nieprzestrzegania informacji zawartych w instrukcji obsługi.

Instrukcję obsługi należy przechowywać bezpośrednio przy urządzeniu; ponadto musi być ona dostępna dla wszystkich osób pracujących z urządzeniem. Zastrzegamy sobie prawo do wprowadzania zmian technicznych w produkcie, służących poprawie właściwości użytkowych urządzenia oraz jego ulepszaniu.

1.4 Ochrona praw autorskich

Niniejsza instrukcja obsługi oraz zawarte w niej teksty, rysunki, zdjęcia i inne elementy podlegają ochronie prawem autorskim. Bez uzyskania pisemnej zgody producenta, zabrania się powielania treści instrukcji obsługi w jakiejkolwiek formie i w jakikolwiek sposób (także fragmentów), oraz wykorzystywania lub / i przekazywania jej zawartości osobom trzecim. Naruszenia powyższego skutkują obowiązkiem wypłaty odszkodowania. Zastrzegamy sobie prawo do dochodzenia dalszych roszczeń.

WSKAZÓWKA!

Dane, teksty, rysunki, zdjęcia i inne opisy zawarte w niniejszej instrukcji, podlegają ochronie prawem autorskim oraz prawem ochrony własności przemysłowej. Każde nadużycie w jej wykorzystaniu jest karalne.

1.5 Deklaracja Zgodności

Urządzenie spełnia aktualnie obowiązujące normy oraz wytyczne Unii Europejskiej. Powyższe potwierdzamy w Deklaracji Zgodności WE. W razie potrzeby chętnie prześlemy Państwu odpowiednią Deklarację Zgodności.

2. Bezpieczeństwo

Niniejszy rozdział zawiera zarys informacji, dotyczących wszystkich istotnych aspektów związanych z bezpieczeństwem.

Ponadto poszczególne rozdziały zawierają konkretne wskazówki (oznaczone symbolami), dotyczące bezpieczeństwa i mające zapobiegać powstawaniu zagrożeń. Należy także przestrzegać informacji z piktogramów, tabliczek oraz napisów umieszczonych na urządzeniu i zadbać o to, aby były one czytelne. Przestrzeganie wszystkich wskazówek dotyczących bezpieczeństwa gwarantuje optymalną ochronę oraz bezpieczną i bezawaryjną pracę urządzenia.

2.1 Informacje ogólne

Urządzenie zostało wykonane wg aktualnie uznanych zasad techniki. Jednakże urządzenie może stanowić źródło zagrożeń, jeśli będzie używane niewłaściwie lub niezgodnie z jego przeznaczeniem.

Znajomość treści zawartych w instrukcji obsługi jest jednym z warunków koniecznych do unikania zagrożeń oraz błędów, a tym samym pozwala na bezpieczne i bezawaryjne użytkowanie urządzenia.

O ile nie uzyskano wyraźniej zgody producenta, zabrania się dokonywać jakichkolwiek zmian lub modyfikacji urządzenia, aby uniknąć ewentualnych zagrożeń i zapewnić optymalne działanie.

Urządzenie wolno używać tylko wtedy, gdy jego stan techniczny nie budzi zastrzeżeń i pozwala na bezpieczną pracę.

2.2 Wskazówki dotyczące bezpieczeństwa przy zastosowaniach urządzenia

Dane dotyczące bezpieczeństwa pracy odnoszą się do rozporządzeń Unii Europejskiej obowiązujących w chwili produkcji urządzenia.

Jeśli urządzenie jest użytkowane w warunkach przemysłowych, to przez cały okres eksploatacji jego użytkownik jest zobowiązany do sprawdzania zgodności zalecanych środków bezpieczeństwa pracy z aktualnym stanem regulacji w tej kwestii i do przestrzegania nowych przepisów. W przypadku stosowania urządzenia poza Unią Europejską, należy przestrzegać ustawowych wymogów BHP i regulacji obowiązujących w miejscu zastosowania urządzenia.

Oprócz wskazówek BHP zawartych w niniejszej instrukcji obsługi, należy również przestrzegać przepisów BHP oraz wytycznych w zakresie ochrony środowiska, obowiązujących i specyficznych dla miejsca zastosowania urządzenia.

OSTRZEŻENIE!

Urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym także dzieci) o ograniczonej sprawności fizycznej, sensorycznej czy umysłowej lub z niedostatecznym doświadczeniem i/lub niedostateczną wiedzą, chyba że osoby te znajdują się pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub otrzymały od niej wskazówki, jak należy używać urządzenie.
o Dzieci powinny znajdować się pod nadzorem, aby mieć pewność, że nie bawią się urządzeniem.
○ Niniejszą instrukcję obsługi należy starannie przechowywać. W przypadku udostępniania urządzenia osobom trzecim, koniecznie należy przekazać im także instrukcję obsługi.
○ Wszyscy użytkownicy muszą stosować się do informacji zawartych w niniejszej instrukcji obsługi oraz przestrzegać wskazówek BHP.
- Urządzenie wolno stosować tylko w pomieszczeniach zamkniętych.

2.3 Użytkowanie zgodnie z przeznaczeniem

Urządzenie pracuje bezpiecznie tylko wtedy, kiedy jest używane zgodnie ze swoim przeznaczeniem.

Wszelka ingerencja w urządzenie, jego montaż oraz prace konserwacyjne, musi wykonywać odpowiedni serwis specjalistyczny.

Witryna grzewcza przeznaczona jest wyłącznie do podgrzewania i utrzymywania potraw w cieple.

OSTRZEŻENIE!

Stosowanie urządzenia w celu różnym lub odbiegającym od jego normalnego przeznaczenia jest zabronione i uznawane za użytkowanie niezgodne z przeznaczeniem.

Wyklucza się jakiekolwiek roszczenia wobec producenta lub / i jego pełnomocników z tytułu szkód powstałych wskutek użytkowania urządzenia niezgodnie z jego przeznaczeniem.

Odpowiedzialność za szkody powstałe w czasie użytkowania urządzenia w sposób niezgodny z jego przeznaczeniem ponosi tylko i wyłącznie użytkownik.

3. Transport, opakowanie i magazynowanie 3.1 Kontrola dostawy

Po dotarciu dostawy należy niezwłocznie sprawdzić, czy urządzenie jest kompletne i czy nie zostało uszkodzone podczas transportu.

W przypadku stwierdzenia widocznych uszkodzeń transportowych, należy odmówić przyjęcia urządzenia lub dokonać przyjęcia warunkowego. Zakres szkody należy wpisać do dokumentów przewozowych / listu przewozowego spedytora. Następnie należy zgłosić reklamację.

Ukryte szkody należy zgłosić bezpośrednio po ich stwierdzeniu, gdyż roszczenia odszkodowawcze można zgłaszać tylko w ramach obowiązujących terminów reklamacji.

3.2 Opakowanie

Prosimy nie wyrzucać kartonu od urządzenia. Może on być potrzebny do przechowywania urządzenia, przy przeprowadzce lub podczas wysyłki urządzenia do naszego punktu serwisowego w razie wystąpienia ewentualnych uszkodzeń. Przed uruchomieniem urządzenia należy całkowicie usunąć z niego zewnętrzny i wewnętrzny materiał opakowaniowy.

WSKAZÓWKA!

Przy utylizacji opakowania należy przestrzegać przepisów obowiązujących w danym kraju. Materiały opakowaniowe nadające się do powtórnego użytku, należy wprowadzić do recyklingu.

Prosimy sprawdzić, czy urządzenie oraz akcesoria są w komplecie. Jeżeli brakowałoby jaki części, prosimy skontaktować się z naszym Działem Obsługi Klienta.

3.3 Magazynowanie

Opakowanie należy pozostawić zamknięte do momentu instalacji urządzenia, a podczas przechowywania należy stosować się do oznaczeń dotyczących sposobu ustawienia i magazynowania opakowania.

Opakowane urządzenia należy przechowywać zawsze zgodnie z poniższymi warunkami:

• nie składować na wolnym powietrzu,
• przechowywać w suchym pomieszczeniu, chroniąc przed kurzem,
• nie wystawiać na działanie agresywnych środków,
• chronić przed działaniem promieni słonecznych,
• unikać wstrząsów mechanicznych,
• w przypadku dłuższego magazynowania (powyżej trzech miesięcy), regularnie kontrolować stan wszystkich części oraz opakowania, w razie konieczności urządzenie odświeżyć i odnowić.

4. Parametry techniczne

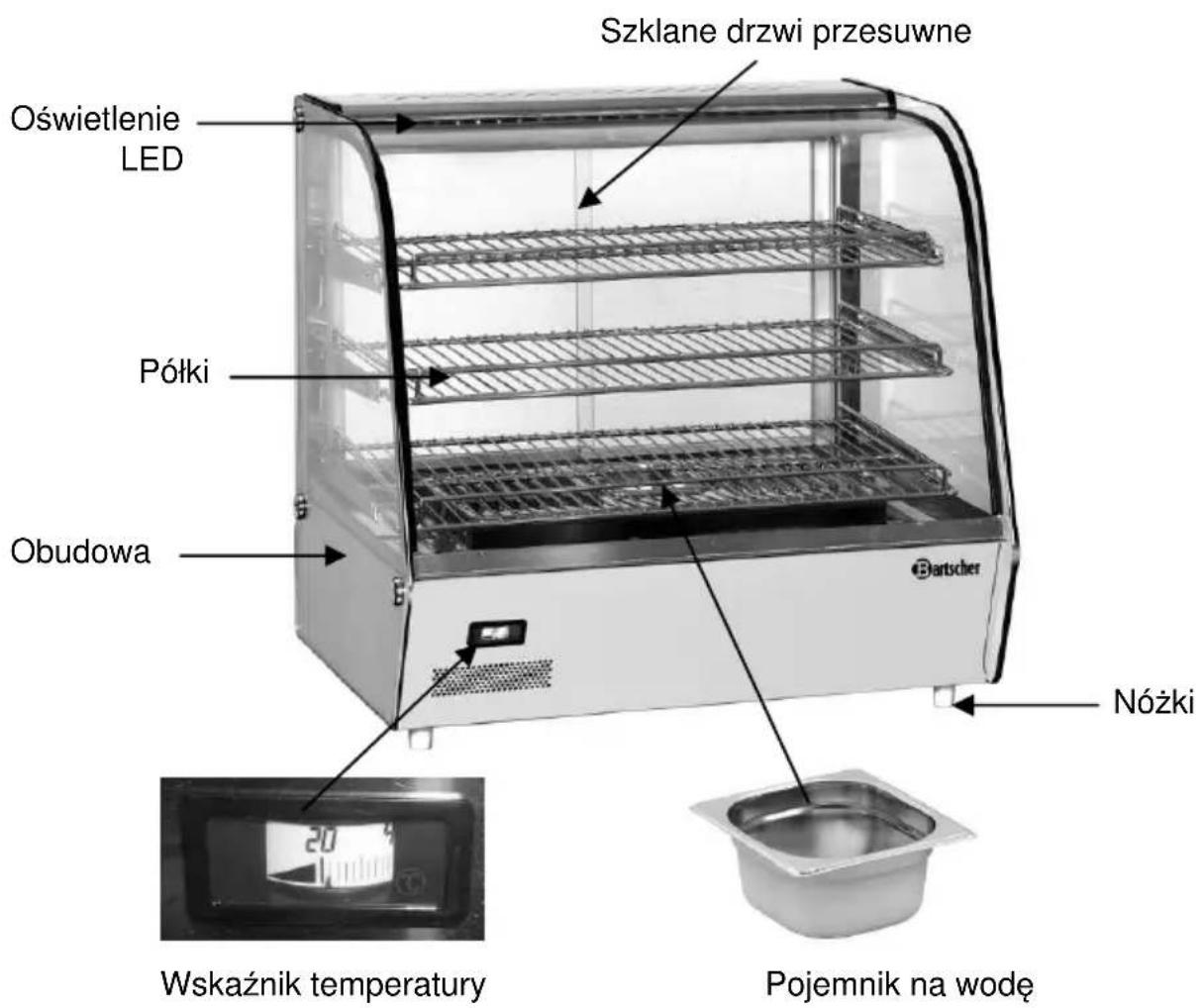

4.1 Zestawienie podzespołów urządzenia

Szklane drzwi przesuwne Oświetlenie LED Półki Obudowa Bartscher Nóżki Wskaźnik temperatury Pojemnik na wodę

Elementy obsługi

Lampka kontrolna nagrzewania (pomarańczowa) Pokrętło do regulowania temperatury Włącznik WŁ./WYŁ. Włącznik oświetlenia LED Wtyczka przyrządowa

4.2 Dane techniczne

Nazwa	Witryna grzewcza
	Deli Plus I Deli Plus II
Nr artykułu:	305.053 305.054
Wykonanie: wewnątrz chromowane, z zewnątrz stal szlachetna
Moc przyłączeniowa:	1,1 kW / 230 V 1,5 kW / 230 V
Zakres temperatury: 30°C - 90°C
Pojemność: 120 litrów	160 litrów
Wymiary (mm):	szer. 690 x gł. 600 x wys. 670	szer. 8605 x gł. 570 x wys. 670
Wyposażenie: 3 półki
Wymiary półki (mm):	szer. 630 x gł. 335/370/400	szer. 815 x gł. 335/370/400
Odstęp pomiędzy półkami:	115 mm 110 mm
Waga: 47,9 kg 56,3 kg

Zastrzegamy sobie prawo dokonywania zmian technicznych!

5. Instalacja i obsługa urządzenia

5.1 Wskazówki dotyczące bezpieczeństwa

NIEBEZPIECZEŃSTWO! Zagrożenie prądem elektrycznym!

Urządzenie może pracować tylko podłączone do prawidłowo zainstalowanego gniazda pojedynczego z uziemieniem.

Wtyczki urządzenia nie wolno wyjmować z gniazdka, ciągnąc za przewód. Przewód nie może dotykać gorących przedmiotów.

- Należy zwrócić uwagę, aby przewód nie miał kontaktu ani ze źródłami ciepła, ani z ostrymi krawędziami. Przewód nie może zwisać ze stołu ani z baru.

UWAGA! Gorąca powierzchnia!

Podczas pracy niektóre elementy urządzenia bardzo się nagrzewają. Aby uniknąć poparzenia, nie należy dotykać gorących elementów!

- Nie należy używać urządzenia, jeśli jest ono niesprawne lub uszkodzone albo spadło na podłogę.

• Nie należy używać akcesoriów ani części zamiennych, które nie są zalecane przez producenta. Może to prowadzić do powstania sytuacji niebezpiecznych dla użytkownika, urządzenie może ulec uszkodzeniu lub spowodować uszczerbek na zdrowiu i życiu osób, a ponadto skutkuje to utratą gwarancji.
• Przewodu nie wolno układać na wykładzinie dywanowej ani na innych materiałach termoizolacyjnych. Przewodu nie wolno zakrywać. Przewód należy trzymać z dala od obszaru roboczego i nie wolno zanurzać go w wodzie.
  • W czasie pracy, urządzenia nie wolno przesuwać ani obracać.

NIEBEZPIECZEŃSTWO! Zagrożenie prądem elektrycznym!

W przypadku niewłaściwej instalacji, urządzenie może spowodować obrażenia ciała.

Przed instalacją urządzenia, należy porównać parametry prądu miejscowej sieci z parametrami zasilania urządzenia (patrz tabliczka znamionowa).

Urządzenie podłączyć tylko, jeżeli powyższe dane są ze sobą zgodne!

Należy przestrzegać wskazówek dotyczących bezpieczeństwa!

5.2 Ustawienie i podłączenie urządzenia

• Rozpakować urządzenie i usunąć cały materiał pakowy.
• Urządzenie należy ustawić na płaskim, pewnym miejscu, które wytrzyma jego ciężar i jest odporna na działanie temperatury.
• Absolutnie nie wolno ustawiać urządzenia na palnym podłożu (jak np.: obrus, dywan, itp.).
• Nie wolno ustawiać urządzenia w pobliżu otwartego ognia, pieców elektrycznych, pieców grzewczych ani innych źródeł ciepła.
• Należy utrzymać minimalny odstęp 20 cm od ścian palnych i innych przedmiotów.
• Obwód prądu z gniazdem musi być zabezpieczony przez najmniej 16 A. Podłączenie tylko do gniazda ściennego; nie wolno stosować rozgałęźnika ani gniazd wielokrotnych.
• Urządzenie ustawić w taki sposób, aby był łatwy dostęp do wtyczki i aby w razie potrzeby można było szybko wyłączyć urządzenie z prądu.

5.3 Obstuga

OSTRZEŻENIE!

Urządzenie może obsługiwać wyłącznie personel, który został odpowiednio przeszkolony w temacie obsługi urządzenia.

- Wyjąć wyposażenie (półki, pojemnik na wodę) z urządzenia i dokładnie umyć je ciepłą wodą z dodatkiem delikatnego płynu czyszczącego. Umyte elementy dokładnie wysuszyć.

• Witrynę umyć w środku i na zewnątrz miękką, wilgotną ściereczką z dodatkiem delikatnego płynu czyszczącego. Przemyć urządzenie czystą wodą. Na koniec wytrzeć starannie urządzenie miękką ściereczką.
• Położyć półki na prowadnice szynowe w urządzeniu.
• Pojemnik na wodę wstawić w przeznaczone do tego celu miejsce.
  Pojemnik na wodę przeznaczony jest do wytwarzania wilgoci w witrynie, aby potrawy nie wysychały zbyt szybko (jest to szczególnie ważne w przypadku pieczywa).
  • Napełnić pojemnik woda.

WSKAZÓWKA!

Włać tylko taką ilość wody, aby woda nie przelewała się. Obserwować poziom wody w pojemniku, w razie potrzeby dolać wody do pojemnika.

• Najpierw podłączyć przewód sieciowy do wtyczki przyrządowej, następnie wtyczkę włożyć do gniazdka.
• Urządzenie wyposażone jest w oświetlenie LED. W razie potrzeby włączyć oświetlenie przy pomocy przeznaczonego do tego celu włącznika znajdującego się z tyłu urządzenia.
• Włączyć urządzenie włącznikiem WŁ./WYŁ., który znajduje się z tyłu urządzenia.

Odgrzewanie potraw

• Ustawić wymaganą dla danej potrawy temperaturę (30°C - 90°C) przy pomocy pokrętła temperatury z tyłu urządzenia.
• Pomarańczowa lampka kontrolna nagrzewania obok pokrętła temperatury zapala się. W momencie, kiedy ustawiona temperatura zostanie osiągnięta, ogrzewanie wyłącza się, a pomarańczowa lampka kontrolna gaśnie. Jeżeli temperatura w witrynie spada, ogrzewanie włącza się ponownie i lampka kontrolna nagrzewania zapala się.
• Temperaturę w witrynie można odczytać na wyświetlaczu temperatury znajdującym się z przodu urządzenia.
• Postawić potrawy w odpowiednich pojemnikach na półkach w witrynie.
• Po napełnieniu witryny zasunąć drzwi przesuwne, aby uniknąć straty temperatury w witrynie.

UWAGA! Gorąca powierzchnia!

W trakcie pracy urządzenia niektóre jego elementy są bardzo gorące. Aby uniknąć oparzeń, nie dotykać gorących części urządzenia gołymi rękoma!

• Potrawy pozostaną ciepłe dzięki ustawionej temperaturze.
• Jeżeli nie będziemy więcej używali urządzenia, wyłączyć je przy pomocy włącznika WI./WYŁ. z tyłu urządzenia. Najpierw wyjąć wtyczkę z gniazdka i odłączyć przewód sieciowy od urządzenia.

6. Czyszczenie i konserwacja

6.1 Wskazówki dotyczące bezpieczeństwa

• Przed czyszczeniem urządzenia lub rozpoczęciem prac naprawczych, urządzenie należy odłączyć od źródła zasilania (wyjąć wtyczkę z gniazdka) i odczekać, aż ostygnie.
  ○ Nie wolno stosować żadnych żrących detergentów i należy uważać, aby do urządzenia nie przedostała się woda.
  ○ Aby uniknąć porażenia prądem nie wolno nigdy zanurzać urządzenia, kabla ani wtyczki w wodzie lub innej cieczy.

OSTRZEŻENIE!

Urządzenie nie jest przystosowane do bezpośredniego spryskiwania strumieniem wody. Dlatego nie wolno używać do czyszczenia urządzenia strumienia wody pod ciśnieniem!

6.2 Czyszczenie

Urządzenie myć regularnie na koniec dnia lub jeżeli urządzenie nie będzie używane przez dłuższy okres czasu.
- Przed umyciem urządzenia wyłączyć je z gniazdka (wyjąć wtyczkę!) i zostawić je do ostygnięcia.
○ Wyjąć półki i pojemnik na wodę z witryny. Umyć te elementy ciepłą wodą z dodatkiem delikatnego środka czyszczącego. Opłukać elementy pod bieżącą wodą i na zakończenie dokładnie wysuszyć.
- Jeżeli w pojemniku na wodę osadza się kamień, należy go regularnie usuwać, stosując w tym celu środki ogólnie dostępne.
- Witrynę umyć w środku i na zewnątrz miękką, wilgotną ściereczką i delikatnym środkiem do czyszczenia.

UWAGA!

Uważać, aby do miejsca, w którym ustawiany jest pojemnik na wodę nie przedostała się woda.

○ Używać wyłącznie miękkiej ściereczki, nigdy nie używać żadnych szorstkich czyścików, ponieważ mogłyby porysować powierzchnię urządzenia.
o Po zakończeniu mycia miękką i suchą ściereczką wysuszyć i wypolerować powierzchnię urządzenia.

6.3 Wskazówki dotyczące bezpieczeństwa podczas konserwacji

Co jakiś czas należy sprawdzać, czy kabel sieciowy nie jest uszkodzony. Nie wolno używać urządzenia, jeśli kabel jest uszkodzony. Jeżeli kabel jest uszkodzony, musi zostać wymieniony przez serwis albo wykwalifikowanego elektryka, celem uniknięcia zagrożenia.
○ W razie wystąpienia uszkodzeń lub usterek należy zwrócić się do sklepu specjalistycznego lub do naszego serwisu.
Prace konserwacyjne i naprawcze mogą prowadzić wyłącznie osoby wykwalifikowane, stosując przy tym oryginalne części zamienne oraz akcesoria. Nie należy podejmować prób naprawy urządzenia na własną rękę.

7. Utylizacja

Stare urządzenia

Po zakończeniu okresu eksploatacji, stare urządzenie należy poddać utylizacji, zgodnie z obowiązującymi w danym kraju regulacjami. Zalecamy skontaktować się ze specjalistyczną firmą lub nawiązać kontakt z komórką ds. utylizacji we władzach gminy.

UWAGA!

Aby wykluczyć ewentualne nadużycia i związane z tym zagrożenia, należy przed oddaniem urządzenia do utylizacji zadbać o to, by nie dało się go ponownie uruchomić. W tym celu należy odłączyć urządzenie od zasilania i odciąć kabel zasilający.

WSKAZÓWKA!

Podczas utylizacji urządzenia należy postępować zgodnie z właściwymi przepisami państwowymi lub regionalnymi.

Bartscher GmbH

Niemcy Faks: [phone]
