Typ produktu	Płyta indukcyjna do zabudowy
Marka	AEG
Model	NIK85M30IB
Liczba stref grzewczych	5
Technologia	Indukcyjna
Wymiary (S x G x W)	770 x 510 x 75 mm
Zasilanie	220-240 V~, jednofazowe lub dwufazowe (400 V 2N~)
Moc na strefę (maks.)	2300 W (3200 W z PowerBoost)
Główne funkcje	PowerBoost, Bridge, Pause, SenseFry, SenseBoil®, minutnik, Hob²Hood, blokada, blokada dziecięca, automatyczne wyłączanie
Typ sterowania	Przyciski dotykowe z paskiem sterowania
Materiał powierzchni	Szkło-ceramika
Zużycie energii	182,9 Wh/kg (zgodnie z IEC/EN 60350-2)
Wskaźnik ciepła resztkowego	OptiHeat Control (3 poziomy: kontynuacja gotowania, podtrzymanie ciepła, ciepło resztkowe)
Konserwacja i czyszczenie	Miękka ściereczka i nieścierny detergent; skrobak do uporczywych zabrudzeń (stopione tworzywo sztuczne, cukier)
Bezpieczeństwo	Automatyczne wyłączanie, wykrywanie naczyń, blokada przycisków, zabezpieczenie dziecięce
Części zamienne i możliwość naprawy	Oryginalne części zamienne; interwencja autoryzowanego serwisu

Często zadawane pytania - NIK85M30IB AEG

Jak włączyć funkcję PowerBoost?

Naciśnij przycisk P na wybranej strefie grzewczej. Funkcja zwiększa moc do 3200 W na maksymalnie 10 minut.

Co zrobić, gdy wyświetli się kod błędu E3?

Natychmiast odłącz urządzenie i sprawdź połączenie elektryczne oraz napięcie sieciowe. Jeśli problem będzie się powtarzał, skontaktuj się z wykwalifikowanym elektrykiem.

Jak korzystać z funkcji SenseFry?

Umieść zimną patelnię z płaskim dnem na lewej strefie. Naciśnij SenseFry, wybierz poziom (niski, średni, wysoki) i wybierz strefę. Poczekaj na sygnał dźwiękowy przed dodaniem oleju i składników.

Dlaczego płyta grzewcza wyłącza się automatycznie?

Automatyczne wyłączanie następuje, gdy żadna strefa nie jest używana, przedmiot długo leży na przyciskach lub po dłuższym czasie bez zmiany poziomu gotowania (np. 6 godzin na poziomie 1-2).

Jak usunąć uporczywe plamy, takie jak stopione tworzywo sztuczne lub cukier?

Użyj specjalnego skrobaka nachylonego pod kątem 45°, aby zeskrobać jeszcze ciepłe zabrudzenia. Do plam z kamienia lub tłuszczu, po ostygnięciu płyty wyczyść wilgotną ściereczką z octem.

Jakie rodzaje naczyń nadają się do indukcji?

Naczynia żeliwne, stalowe, emaliowane, nierdzewne lub z wielowarstwowym dnem są odpowiednie, jeśli magnes się do nich przyczepia. Unikaj aluminium, miedzi, szkła lub ceramiki.

Jak ustawić minutnik odliczający?

Wybierz strefę grzewczą, naciśnij ⏻, ustaw czas za pomocą + lub - (0 do 99 minut), a następnie potwierdź. Minutnik wyświetla się, a strefa wyłącza się automatycznie po upływie czasu.

Jak włączyć blokadę dziecięcą?

Naciśnij ⏻ (bez ustawiania poziomu), a następnie przytrzymaj przycisk przez 3 sekundy, aż zaświeci się wskaźnik. Funkcja pozostaje aktywna po wyłączeniu płyty.

Co oznacza wskaźnik ciepła resztkowego?

Wskaźnik OptiHeat Control pokazuje pozostałą temperaturę: / kontynuacja gotowania, ≈ podtrzymanie ciepła, • ciepło resztkowe. Nie dotykaj, gdy wskaźnik jest włączony.

Jak połączyć płytę grzewczą z okapem Hob²Hood?

Upewnij się, że kompatybilny okap jest w trybie automatycznym. Na płycie przytrzymaj ⏻ przez 3 sekundy, następnie przez 3 sekundy, przejdź do H i wybierz tryb (H1-H6) za pomocą minutnika.

INSTRUKCJA OBSŁUGI NIK85M30IB AEG

PL Instrukcja obsługi | Płyta grzejna 209

śm ąśdmonyśbmon ąśyśbśos ąśmośrno łaśyśmśrnoł ąśdomśzśsśo. śm ąśyśmśrnoł łaśyśnol ąśbśrno łaśyśmśrnoł ąśmśrnoł, łaśmośrnoł ąśyśbśos ąśyśsmóu.

1. ρωσωσος 1-5 ω ωοσο ξγμποσ υσχυρ βεδόσο υσχαμον δμισδασωρδετ βγμανυξεραδ φηδύδεγ, φηαγμανοσωσχυρ δυγκον χγηβίβον σαμήζωρός. ωγ γίσον βεδύ υσχαμον δμισδασωρδετ δθμμπο γίσον φηδύδεγ ρωσωσον, χγηβίβον σεθμανυξεραδ σαμήζωρός.
2. მებით ეურის იასარიავადი.
3. მებით მუნაცისაქტიკაცისოკის.
   P -olu ὅγδαμος ἀπβαθβαγον ὁβροσευξιμόν υξιμόν ἀπλυδέσεργδημο σοσομγγμο κτιβολωσην ἠβργδε, ἐπαχητεγδ εσγδασο ∂γδαθμοσος ζγβζενον γσδαγγδε.
4. ἀয়ার বাদুদার্থ সংগামসু হাফামু দমুদাঃসংগার্থ সংগামসু বাদুল বাদুসব.
   য়ার হাদুম৩৪৪৪.
   য়ার য়ার বাদুদার্থ জাদুর বাদুল বাদুম হাদুর বাদুসমন্নিতি লে বাদুম৩৪৪ সাদুর.

i

Skatiet sadału "Tehniskie dati".

Skatiet sadału "Tehniskie dati".

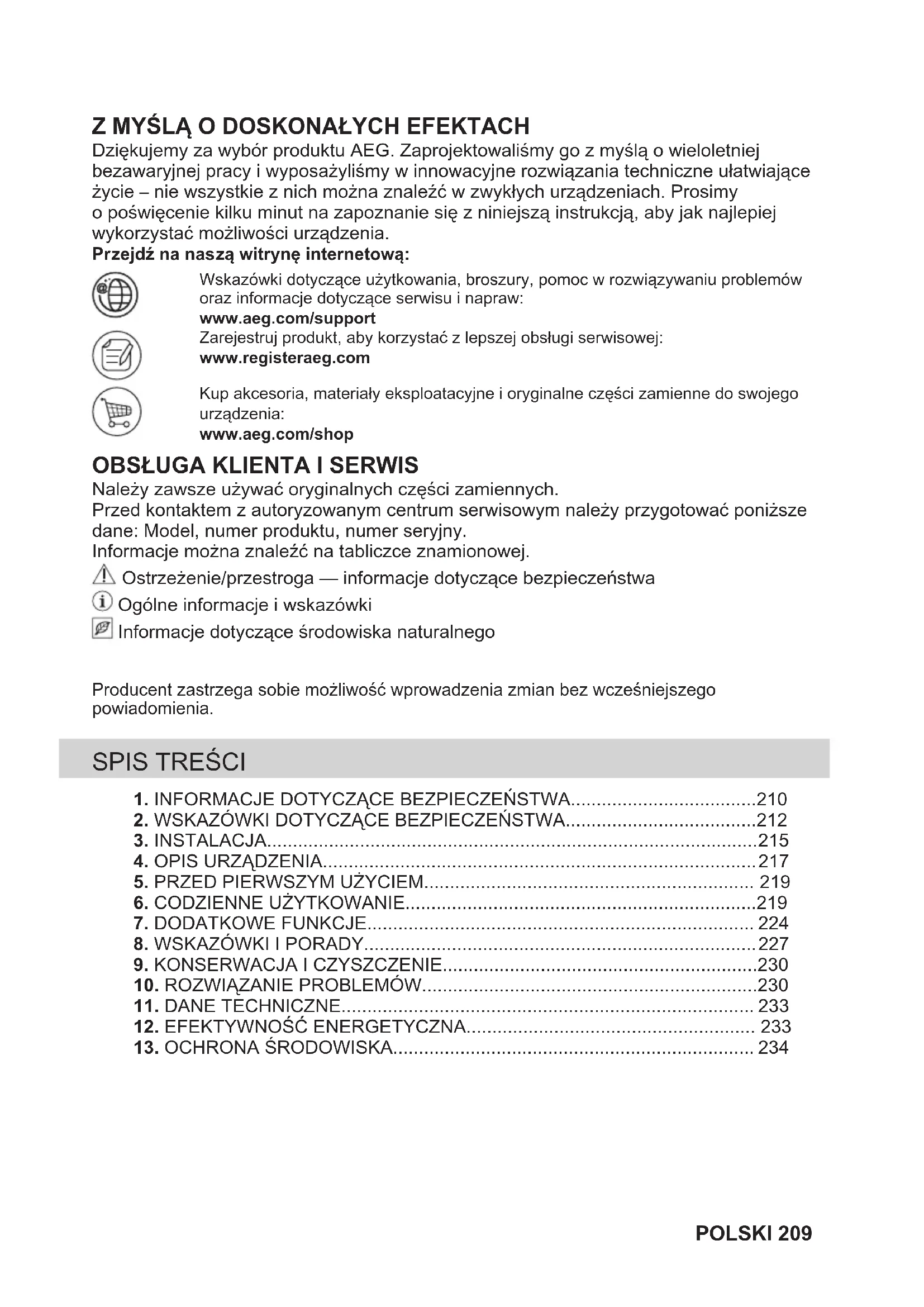

Dziękujemy za wybór produktu AEG. Zaprojektowaliśmy go z myślą o wieloletniej bezawaryjnej pracy i wyposażłyśmy w innowacyjne rozwiązania techniczne ułatwiające życie – nie wszystkie z nich można znaleźć w zwykłych urządzeniach. Prosimy o poświęcenie kilku minut na zapoznanie się z niniejszą instrukcją, aby jak najlepiej wykorzystać możliwości urządzenia.

Przejdź na naszą witrynę internetową:

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw:

www.aeg.com/support

Zarejestruj produkt, aby korzystać z lepszej obsługi serwisowej:

www.registeraeg.com

Kup akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia:

www.aeg.com/shop

OBSŁUGA KLIENTA I SERWIS

Należy zawsze używać oryginalnych części zamiennych.

Przed kontaktem z autoryzowanym centrum serwisowym należy przygotować poniższe dane: Model, numer produktu, numer seryjny.

Informacje można znaleźć na tabliczce znamionowej.

⚠️ Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa

① Ogólne informacje i wskazówki

Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejjszego powiadomienia.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA....210
2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA....212
3. INSTALACJA....215
4. OPIS URZADZENIA....217
5. PRZED PIERWSZYM UŻYCIEM.... 219
6. CODZIENNE UŻYTKOWANIE....219
7. DODATKOWE FUNKCJE....224
8. WSKAZÓWKI I PORADY....227
9. KONSERWACJA I CZYSZCZENIE....230
10. ROZWIAZANIE PROBLEMÓW....230
11. DANE TECHNICZNE....233
12. EFEKTYWNOŚĆ ENERGETYCZNA.... 233
13. OCHRONA ŚRODOWISKA.... 234

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych

- Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Należy dopilnować, aby dzieci nie bawiły się urządzeniem.
• Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub zutylizować je w odpowiedni sposób.
• OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Dzieci i zwierzęta domowe nie powinny się zbliżać do pracującego lub stygnącego urządzenia.
• Jeśli urządzenie wyposażono w blokadę uruchomienia, zaleca się jej włączenie.
• Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone wyłącznie do stosowania w kuchni.
• Urządzenie to przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.
• Urządzenie to można używać w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym.

- OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Należy zachować ostrożność, aby nie dotknąć elementów grzejnych.

- OSTRZEŻENIE: Pozostawienie bez nadzoru potraw zawierających tłuszcz lub olej na włączonej płycie grzejnej może być przyczyną pożaru.

- Dym wskazuje na przegrzanie. Nigdy nie używać wody do gaszenia pożaru przygotowywanej żywności. Wyłączyć urządzenie i przykryć płomień np. kocem przeciwpożarowym lub pokrywą.

- OSTRZEŻENIE: Urządzenia nie wolno zasilać przez zewnętrzny wyłącznik, np. programator czasowy, ani ze źródła zasilania często wyłączanego przez zakład energetyczny.

- PRZESTROGA: Proces gotowania musi być nadzorowany (nawet funkcje pieczenia automatycznego). Należy zapewnić stały nadzór nad krótkim gotowaniem.

- OSTRZEŻENIE: Zagrożenie pożarem: Nie przechowywać przedmiotów na powierzchni gotowania.

- Na powierzchni płyty grzejnej nie wolno kłaść przedmiotów metalowych, jak sztućce lub pokrywki do garnków, ponieważ mogą one bardzo się rozgrzać.

- Nie uruchamiać urządzenia przed zainstalowaniem go w zabudowie.

• Do czyszczenia urządzenia nie wolno używać sprzętów czyszczących parą.
• Po zakończeniu gotowania należy wyłączyć pole grzejne za pomocą elementu sterującego. Nie polegać na działaniu układu wykrywania obecności naczyń.
• Jeśli na powierzchni szkła ceramicznego / powierzchni szklanej pojawią się pęknięcia, należy wyłączyć urządzenie i wyjąć wtyczkę zasilającą z gniazda. Jeśli urządzenie podłączono bezpośrednio do skrzynki przyłączowej, należy wyłączyć bezpiecznik, aby odłączyć zasilanie urządzenia. W obu przypadkach należy skontaktować się z autoryzowanym centrum serwisowym.
• Jeśli przewód zasilający uległ uszkodzeniu, należy zlecić jego wymianę producentowi urządzenia, autoryzowanemu centrum serwisowemu lub też innej kompetentnej osobie, aby uniknąć niebezpieczeństwa.
• OSTRZEŻENIE: Używać wyłącznie osłon do płyty grzejnej wyprodukowanych przez producenta urządzenia lub określonych w instrukcji przez producenta urządzenia jako odpowiednich, lub dostarczonych z urządzeniem. Użycie nieodpowiednich osłon może skutkować wypadkiem.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować i podłączyć wyłącznie wykwalifikowana osoba.

OSTRZEŻENIE!

Występuje zagrożenie odniesieniem obrażeń lub uszkodzeniem urządzenia.

• Usunąć wszystkie elementy opakowania.
• Nie instalować ani nie używać uszkodzonego urządzenia.
• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

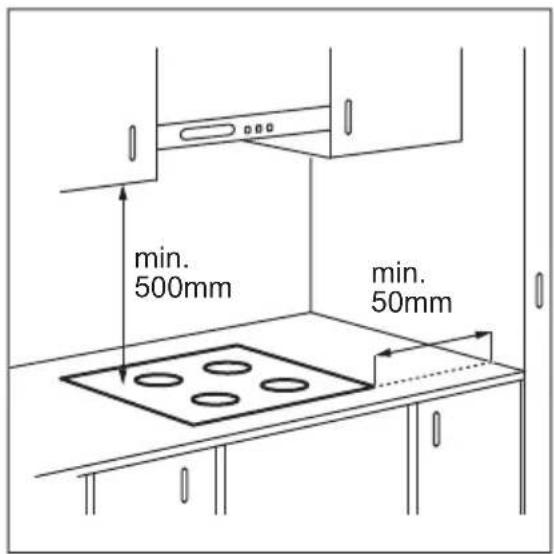

• Zachować minimalne odstępy od innych urządzeń i mebli.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Po przycięciu zabezpieczyć krawędzie szafki przed pęcznieniem od wilgoci za pomocą odpowiedniego uszczelniacza.
• Zabezpieczyć spód urządzenia przed dostępem pary i wilgoci.
• Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to możliwości strącenia gorącego naczynia z urządzenia przy otwieraniu okna lub drzwi.
• W dolnej części każdego urządzenia znajdują się wentylatory chłodzące.
• Jeśli urządzenie zainstalowano nad szufladą:

– Nie przechowywać drobnych elementów ani arkuszy papieru, które mogłyby zostać wciągnięte, uszkadzając wentylatory chłodzące lub obniżając wydajność układu chłodzenia.
– Zachować odstęp co najmniej 2 cm między dolną częścią urządzenia a elementami przechowywanymi w szufladzie.

- Usunąć wszystkie przegrody zamontowane w szafce pod urządzeniem.

2.2 Podłączenie elektryczne

OSTRZEŻENIE!

Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinny być wykonane przez wykwalifikowanego elektryka.
• Urządzenie należy uziemić.
• Przed wykonaniem jakiejkolwiek czynności upewnić się, że urządzenie jest odłączone od zasilania.
• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.
• Upewnić się, że urządzenie jest prawidłowo zainstalowane. Luźny lub niewłaściwy przewód zasilający bądź wtyczka (jeśli dotyczy) może być przyczyną przegrzania się styków.
• Użyć odpowiedniego przewodu zasilającego.
• Nie dopuszczać do splątania się przewodu zasilającego.
• Upewnić się, że zainstalowano zabezpieczenie przed porażeniem prądem.
• Użyć zacisku odciążającego na przewodzie.
• Podczas podłączania urządzenia do gniazda sieciowego upewnić się, że przewód zasilający lub jego wtyczka (jeśli dotyczy) nie będzie dotykać rozgrzanych elementów urządzenia lub naczyń.
• Nie stosować rozgałęźników ani przedłużaczy.
• Należy uważać, aby nie uszkodzić wtyczki (jeśli dotyczy) ani przewodu zasilającego. Wymianę uszkodzonego przewodu

zasilającego należy zlecić autoryzowanemu centrum serwisowemu lub wykwalifikowanemu elektrykowi.

• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.
• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.
• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.
• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.
• Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego – wyjmowanych z oprawki), wyłączników różnicowoprådowych oraz styczników.
• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.
• Jeśli na ekranie pojawi się kod E3, należy natychmiast odłączyć płytę grzejną i sprawdzić, czy podłączenie elektryczne i napięcie sieciowe są prawidłowe.

2.3 Sposób używania

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, oparzeniem i porażeniem prądem.

• Nie zmieniać parametrów technicznych urządzenia.
• Przed pierwszym użyciem należy usunąć wszystkie opakowania, etykiety i folię ochronną (jeśli dotyczy).
• Upewnić się, że otwory wentylacyjne są drożne.

• Nie pozostawiać urządzenia bez nadzoru podczas pracy.

• Po każdym użyciu wyłączyć pole grzejne.

• Nie kłaść sztućców ani pokrywek naczyń na polach grzejnych. Mogą one się mocno rozgrzać.
• Nie wolno obsługiwać urządzenia mokrymi rękami lub gdy ma ono kontakt z wodą.
• Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania.
• Jeśli powierzchnia urządzenia jest pęknięta, należy natychmiast odłączyć urządzenie od źródła zasilania. Ma to zapobiec porażeniu prądem elektrycznym.
• Gdy urządzenie jest włączone, użytkownicy z wszczepionym rozrusznikiem serca nie powinni zbliżać się do indukcyjnych pół grzejnych na odległość mniejszą niż 30 cm.
• Gorący olej może pryskać podczas wkładania do niego żywności.
• Nie używać folii aluminiowej ani innych materiałów między powierzchnią gotowania a naczyniami, chyba że producent urządzenia określił inaczej.
• Należy stosować wyłącznie akcesoria zalecane do tego urządzenia przez producenta.

OSTRZEŻENIE!

Ryzyko pożaru i wybuchu.

• Pod wpływem wysokiej temperatury tłuszcze i olej mogą uwalniać łatwopalne opary. Nie zbliżać płomienia ani rozgrzanych przedmiotów do tłuszczu i oleju podczas gotowania.
• Może dojść do samozapłonu oparów wydzielanych z bardzo gorącego oleju.
• Zużyty olej z resztkami żywności może zapalić się w niższej temperaturze niż świeży olej.
• Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu.

OSTRZEŻENIE!

Zagrożenie uszkodzeniem urządzenia.

• Nie stawiać gorących naczyń na panelu sterowania.
• Nie kłaść gorących pokrywek na szklanej powierzchni płyty grzejnej.

• Nie dopuszczać do wygotowania się potrawy.

• Należy uważać, aby nie dopuścić do upadku urządzenia lub naczyń na urządzenie. Powierzchnia może ulec uszkodzeniu.

• Nie włączać pół grzejnych z pustym naczyniem lub bez naczynia.
• Naczynia z żeliwa lub z uszkodzonym dnem mogą zarysować powierzchnie szklane/ceramiczne. Należy zawsze podnosić te przedmioty, gdy trzeba je przesunąć na powierzchnię gotowania.

2.4 Pielęgnacja i czyszczenie

• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić.
• Przed rozpoczęciem czyszczenia urządzenia należy je wyłączyć i zaczekać, aż ostygnie.
• Urządzenia nie wolno czyścić myjką parową ani wodą pod ciśnieniem.
• Urządzenie należy czyścić wilgotną miękką szmatką. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów, chyba że określono inaczej.

2.5 Ustugi

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.
• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

2.6 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

- Aby uzyskać informacje dotyczące prawidłowej utylizacji tego produktu,

należy skontaktować się z lokalnymi władzami.

- Odłączyć urządzenie od źródła zasilania.

- Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

3. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

3.1 Przed instalacją

Przed przystąpieniem do instalacji płyty grzejnej należy zapisać poniższe informacje umieszczone na tabliczce znamionowej. Tabliczka znamionowa znajduje się w dolnej części płyty grzejnej.

Numer seryjny ....

3.2 Płyty grzejne do zabudowy

Płyt grzejnych do zabudowy wolno używać dopiero po ich zamontowaniu w odpowiednich szafkach lub blatach roboczych spełniających wymogi stosownych norm.

3.3 Przewód zasilający

• Płyta grzejna jest wyposażona w przewód zasilający.
• W celu wymiany uszkodzonego przewodu należy użyć przewodu zasilającego następującego typu: H05V2V2-F który wytrzymuje temperaturę co najmniej 90°C. Pojedynczy przewód musi mieć minimalny przekrój zgodnie z poniższą tabelą. Skontaktować się z miejscowym punktem serwisowym. Przewód zasilający może wymienić wyłącznie wykwalifikowany elektryk.

OSTRZEŻENIE!

Wszystkie połączenia elektryczne musi wykonać wykwalifikowany elektryk.

UWAGA!

Połączenia za pomocą wtyczek stykowych są zabronione.

UWAGA!

Nie wiercić ani nie lutować końcówek. Jest to zabronione.

UWAGA!

Nie podłącać przewodu bez tulei przewodu.

Połączenie jednofazowe

1. Zdjąć tulejki z końcówek z przewodów czarnego, brązowego i niebieskiego.
2. Usunąć część izolacji z końcówek przewodów czarnego, brązowego i niebieskiego.
3. Podłączyć końcówki przewodów czarnego i brązowego.
4. Założyć nową tulejkę na końcówkę wspólnego przewodu (wymagane specjalne narzędzie).
5. Połączyć końcówki dwóch przewodów niebieskich.
6. Założyć nową tulejkę na końcówkę wspólnego przewodu (wymagane specjalne narzędzie).

Połączenie dwufazowe

1. Zdjąć tulejkę z końcówki przewodów niebieskich.
2. Usunąć część izolacji z końcówek przewodu niebieskiego.
3. Połączyć końcówki dwóch przewodów niebieskich.
4. Założyć nową tulejkę na końcówkę wspólnego przewodu (wymagane specjalne narzędzie).

220 - 240 V\~

Połączenie dwufazowe: 400 V2N\~ Połączenie jednofazowe: 220 - 240 V\~

5x1,5 mm ^2 5x1,5 mm ^2 lub 4x2,5 mm ^2 5x1,5 mm ^2 lub 3x4 mm ^2

Zielony – żółty Zielony 上 żółty Zielony – żółty

N Niebieski i niebieski

N Niebieski i niebie-

ski

N Niebieski i niebie-

ski

L1 Czarny L1 Czarny L Czarny i brązowy

L2 Brązowy L2 Brązowy

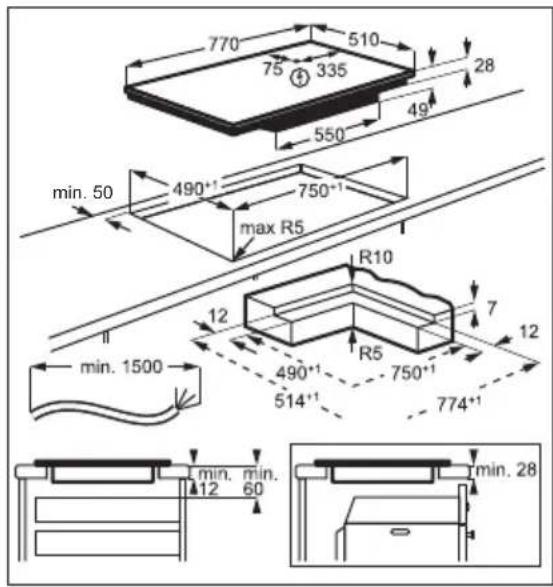

3.4 Montaż

W przypadku montażu płyty grzejnej pod okapem należy zapoznać się z informacjami na temat minimalnej odległości między urządzeniami zawartymi w instrukcji instalacji okapu.

Jeśli urządzenie jest zainstalowane nad szufladą, wentylator płyty grzejnej może spowodować nagrzewanie przedmiotów w szufladzie podczas procesu gotowania.

Znajdź film instruktażowy „Zlicowana instalacja płyty indukcyjnej AEG”, wpisując pełną nazwę przedstawioną na poniższym rysunku.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4.1 Układ powierzchni gotowania

1 Indukcyjne pole grzejne
2 Panel sterowania

Szczegółowe informacje dotyczące wielkości pół grzejnych znajdują się w rozdziale „Dane techniczne”.

4.2 Układ panelu sterowania

Urządzenie obsługuje się, dotykając pół czujników. Wyświetlacz, wskaźniki i sygnały dźwiękowe informują użytkownika o włączonych funkcjach.

	Pole czujnika	Funkcja Opis
1	➊	Wł. / Wył. Włączanie i wyłączanie urządzenia.
2		Zegar Aby ustawić funkcję.
3	+/-	- Przedłużanie lub skracanie czasu.
4	- Wyświetlacz zegara Pokazuje czas w minutach.
5	[CSYX]	SenseFry SenseFry. Do smażenia z automatycznie regulowanymi poziomami ciepła, przeznaczonymi do różnych rodzajów potraw.
6	-)	Bridge Włączanie i wyłączanie funkcji.
7	||	Pauza Włączanie i wyłączanie funkcji.
8		SenseBoil® SenseBoil®. Aby automatycznie dostosować temperaturę wody tak, aby nie wykipiała po osiągnięciu temperatury wrzenia.
9		Blokada / Blokada uruchomienia Blokowanie/odblokowanie panelu sterowania.
10		Hob2Hood Włączanie i wyłączanie trybu ręcznego funkcji.
11		PowerBoost Włączanie funkcji.
12	- Pasek sterowania	Ustawianie mocy grzania.

4.3 Wskaźniki na wyświetlaczu

Wskaźnik Opis

Wystąpiła usterka.

OptiHeat Control (3-stopniowy wskaźnik ciepła resztkowego): kontynuacja gotowania / podtrzymywanie temperatury / ciepło resztkowe.

5. PRZED PIERWSZYM UŻYCIEM

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

5.1 Ograniczenie mocy

Ograniczenie mocy określa całkowitą energię elektryczną zużywaną przez płytę grzejną w granicach zabezpieczeń instalacji domowej.

Płyta grzejna jest domyślnie ustawiona na najwyższą możliwą moc.

Aby zmniejszyć lub zwiększyć moc grzania:

1. Wejść do menu: nacisnąć i przytrzymać ① przez 3 sekundy. Następnie nacisnąć i przytrzymać 🔒.
2. Naciskać przycisk na przednim zegarze, aż pojawi się P.
3. Naciskać / na przednim zegarze, aby ustawić poziom mocy.

4. Aby wyjść, należy nacisnąć przycisk .① Poziomy mocy

Patrz rozdział „Dane techniczne”.

UWAGA!

Należy upewnić się, że wybrana moc nie powoduje przekroczenia wartości prądu znamionowego bezpieczników w instalacji domowej.

• P73 — 7350 W
• P15 — 1500 W
• P20 — 2000 W
• P25 — 2500 W
• P30 — 3000 W
• P35 — 3500 W
• P40 — 4000 W
• P45 — 4500 W
• P50 — 5000 W
• P60 — 6000 W

6. CODZIENNE UŻYTKOWANIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

6.1 Włączanie i wyłączanie

Nacisnąć i przytrzymać przycisk ① aby włączyć lub wyłączyć płytę grzejną.

6.2 Wykrywanie naczyń

Ta funkcja wskazuje obecność naczynia na płycie grzejnej i wyłącza pola grzejne, jeśli podczas gotowania nie zostanie wykryte żadne naczynie.

Jeśli naczynie zostanie ustawione na polu grzejnym przed wybraniem ustawienia mocy grzania, na panelu sterowania pojawi się wskaźnik powyżej symbolu 0.

Jeśli naczynie zostanie tymczasowo zdjęte z włączonego pola grzejnego i odstawione na

bok, wskaźniki nad odpowiednim panelem sterowania zaczną migać. Jeśli w ciągu 120 sekund na włączonym polu grzejnym nie postawi się z powrotem garnka, pole to wyłączyć się automatycznie.

Aby wznowić gotowanie, należy pamiętać, aby postawić naczynie z powrotem na polach grzejnych we wskazanym czasie.

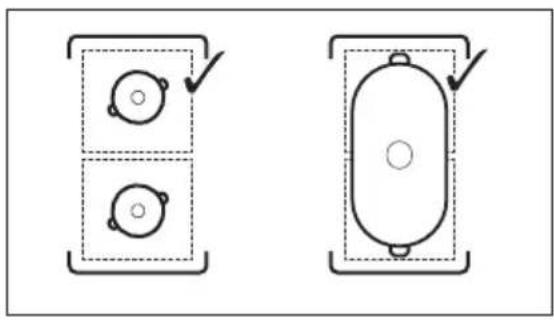

6.3 Używanie pola grzejnego

Naczynia należy stawiać na środku pola grzejnego. Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczyń.

Gdy używa się funkcji Bridge można stosować duże naczynia ustawiając je jednocześnie na dwóch polach grzejnych. Naczynie musi zakrywać środki obu pół grzejnych, ale nie może wystawać poza oznaczenie obszaru pola grzejnego. Jeśli naczynie będzie stać między dwoma środkami, funkcja Bridge nie włączy się.

6.4 Ustawienie mocy grzania

1. Nacisnąć żądane ustawienie mocy grzania na pasku regulacji.
   Wskaźniki nad panelem regulacji są wyświetlane do wybranego poziomu mocy grzania.
2. Aby wyłączyć pole grzejne, należy nacisnąć 0.

6.5 PowerBoost

Funkcja ta zapewnia indukcyjnym polom grzejnym dodatkową moc. Funkcję tę można włączyć dla indukcyjnego pola grzejnego tylko przez ograniczony czas. Po upływie tego czasu indukcyjne pole grzejne automatycznie przełącza się na maksymalną moc grzania.

i

Patrz rozdział „Dane techniczne”.

Aby włączyć funkcję dla pola grzejnego: dotknąć P.

Aby wyłączyć funkcję: zmienić ustawienie mocy grzania.

6.6 OptiHeat Control (3-stopniowy wskaźnik ciepła resztkowego)

!

OSTRZEŻENIE!

☐ / ☑ Dopóki wskaźnik jest widoczny, istnieje ryzyko poparzenia ciepłem resztkowym.

Indukcyjne pola grzejne wytwarzają ciepło potrzebne do gotowania potraw bezpośrednio w dnie naczyń. Ciepło z naczynia podgrzewa płytę ceramiczną.

Wskaźniki te pojawią się, gdy pole grzejne jest gorące. Pokazują one ciepło resztkowe aktualnie używanych pół grzejnych:

- dalsze gotowanie,

- podtrzymywanie temp,

- ciepło resztkowe.

Może również pojawić się wskaźnik:

• dla sąsiadujących pól grzejnych, nawet jeśli nie są używane,
• gdy gorące naczynie zostanie umieszczone na zimnym polu grzejnym,

- gdy płyta grzejna jest wyłączona, ale pole grzejne jest nadal gorące.

Wskaźnik zniknie po ostygnięciu pola grzejnego.

6.7 Opcje timera

Wyłącznik czasowy

Funkcja ta służy do określenia czasu pracy pola grzejnego podczas danego cyklu gotowania.

Ustaw moc grzania dla wybranego pola grzejnego, a następnie ustaw funkcję.

1. Nacisnąć przycisk 📋. Na wyświetlaczu timera pojawi się 00.
2. Nacisnąć przycisk + lub , aby ustawić czas (00-99 minut).
3. Nacisnąć przycisk, aby uruchomić timer lub odczekaj 3 sekundy. Zegar zaczyna odliczać czas.
   Aby zmienić czas: wybrać pole grzejne za pomocą i nacisnąć przycisk lub. —

Aby wyłączyć funkcję: wybierz pole grzejne za pomocą i naciśnij przycisk. — Pozostały czas powróci do wartości 00.

Zegar kończy odliczanie czasu, rozlega się sygnał dźwiękowy i miga wskazanie 00. Pole grzejne wyłączy się. Nacisnąć dowolny symbol, aby wyłączyć sygnał i zatrzymać miganie.

Minutnik

Funkcji tej można używać, gdy płyta grzejna jest włączona, ale nie pracują pola grzejne. Ustawienie mocy grzania pokazuje 00.

1. Nacisnąć ⏻.
2. Nacisnąć + lub — aby ustawić czas.
   Zegar kończy odliczanie czasu, rozlega się sygnał dźwiękowy i miga wskazanie 00. Nacisnąć dowolny symbol, aby wyłączyć sygnał i zatrzymać miganie.

Aby wyłączyć tę funkcję: nacisnąć ⏻ i . Pozostały czas powróci do wartości 00.

6.8 Zarządzanie energią

Jeśli włączone jest kilka pół grzejnych, a pobór mocy przekracza ograniczenia zasilania, funkcja ta dzieli dostępną moc pomiędzy wszystkie pola grzejne (zasilane z tej samej fazy). Płyta grzejna steruje ustawieniami mocy grzania, aby chronić bezpieczniki instalacji domowej.

• Pola grzejne są pogrupowane zgodnie z umiejscowieniem i liczbą faz podłączonych do płyty grzejnej.
  Maksymalne obciążenie każdej fazy. Jeśli płyta grzejna osiągnie maksymalną dostępną moc jednej fazy, moc pół grzejnych zostanie automatycznie zmniejszona.
• Ustawienie mocy grzania wybranego pola grzejnego jest zawsze priorytetem. Pozostała moc zostanie podzielona pomiędzy pozostałe pola grzejne zgodnie z kolejnością wyboru.
• W strefach grzejnych o zmniejszonej mocy pasek sterowania miga i pokazuje maksymalne możliwe ustawienie grzania.
• Odczekać, aż wyświetlacz przestanie migać lub zmniejszyć moc grzania ostatnio wybranego pola grzejnego. Pola grzejne będą kontynuować pracę przy zmniejszonej mocy grzania. W razie potrzeby zmienić ustawienia mocy grzania pół grzejnych ręcznie.

Informacje dotyczące możliwych kombinacji mocy grzania można znaleźć na ilustracji.

6.9 SenseFry

Funkcja ta umożliwia ustawienie mocy grzania odpowiedniej do smażenia potraw. Płyta grzejna utrzymuje temperaturę przez

cały czas gotowania. Można wybrać jeden z trzech SenseFry poziomów: niski (2), średni (5), wysoki (8). Po ustawieniu mocy grzania nie jest konieczna ręczna regulacja temperatury.

UWAGA!

Używać wyłącznie zimnych naczyń. Nie pozostawiać płyty grzejnej bez nadzoru podczas działania tej funkcji.

1. Umieścić naczynie bez oleju/tłuszczu na jednym z zimnych pół grzejnych po lewej stronie. Można użyć jednego pola grzejnego lub połączyć oba pola za pomocą Bridge.

Po umieszczeniu jednego naczynia na tylko jednym polu grzejnym funkcja uruchomi się automatycznie.

1. Dotknąć, aby włączyć płytę grzejną.

2. Dotknąć, aby włączyć funkcję. Zaświeci się wskaźnik nad symbolem.

Ustawienie mocy grzania jest domyślnie ustawione na 2.

1. Wybrać poziom smażenia, kilkakrotnie naciskając przycisk

Migający symbol ponad wybranym poziomem będzie wskazywał pola grzejne, na których można teraz użyć tej funkcji.

1. Dotknąć dowolne miejsce na suwaku wybranego pola grzejnego. Poziom SenseFry można regulować naciskając jeden z odpowiednich poziomów mocy grzania, jak pokazano w tabeli poniżej.

SenseFry po- ziom mocy	Poziomy mocy grzania
Niski	2
Średni	5
Wysoki	8

Nastąpi uruchomienie funkcji. Po uruchomieniu funkcji pojawią się wskaźniki nad suwakiem i zacznie działać animacja.

Jeśli w ciągu 5 sekund na żadnym polu grzejnym nie zostanie umieszczone jakieś naczynie, funkcja wyłączy się automatycznie.

1. W razie potrzeby ustawić funkcję minutnika.

Gdy woda w naczyniu osiągnie docelową temperaturę, rozlegnie się sygnał dźwiękowy. Teraz można włać do naczynia olej i włożyć żywność.

Aby wyłączyć tę funkcję, należy nacisnąć 0 na pasku sterowania lub 📋.

Jeśli ustawiono Wyłącznik czasowy na jednym z pół grzejnych i upłynie ustawiony czas przed osiągnięciem zamierzonej temperatury, funkcja wyłączy się automatycznie.

Wskazówki i porady:

• W razie potrzeby można zmienić domyślny poziom mocy grzania.
• Grube kawałki żywności lub surowe ziemniaki należy przykryć pokrywką podczas pierwszych 10 minut smażenia.
• Ogrzewanie ciężkich i/lub dużych naczyń może potrwać dłużej.
• Naczynia wielowarstwowe należy używać przy małej mocy grzania, aby nie dopuścić do ich uszkodzenia.
• Nie używać cienkich naczyń emaliowanych. Mogą ulec przegrzaniu i uszkodzeniu.

Odpowiednie naczynia do korzystania z funkcji SenseFry

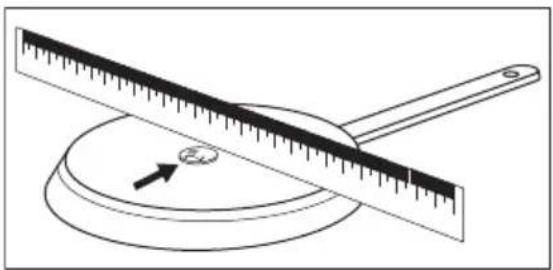

Należy używać wyłącznie naczyń z płaskim dnem. Aby sprawdzić, czy naczynie jest prawidłowe:

1. Odwrócić naczynie do góry dnem.
2. Umieścić linijkę na dnie naczynia.
3. Spróbować wsunąć monetę 1, 2 lub 5 eurocentów (lub inną monetę o podobnej grubości około 1,7 mm) między linijke a dno naczynia.

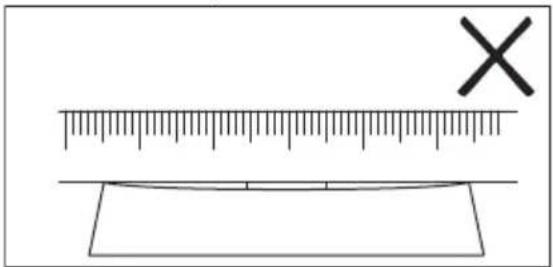

a. Naczynie nie nadaje się, jeśli między linijkstra a dno naczynia można wsunąć monetę.

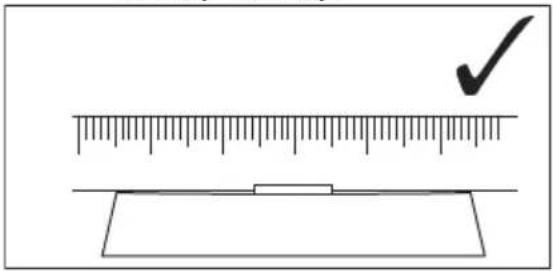

b. Naczynie nadaje się, jeśli między linijkstra a dnem naczynia nie można wsunąć monety.

Funkcja automatycznie reguluje temperaturę wody, tak aby po osiągnięciu punktu wrzenia nie wykipiała.

Jeśli w wybranym polu grzejnym pozostalo ciepło resztkowe ( ☑ /☐ ) ), urządzenie wyemituje sygnał dźwiękowy i funkcja ta nie uruchomi się. Funkcja ta nie działa z naczyniami nieprzywierającymi.

UWAGA!

Nie używać tej funkcji z pustymi naczyniami. Nie pozostawiać płyty grzejnej bez nadzoru podczas działania tej funkcji.

1. Umieścić naczynia wypełnione 1–5 l zimną wodą na dostępnych polach

grzejnych, dla których ma zostać uruchomiona ta funkcja.

Po umieszczeniu jednego naczynia na tylko jednym polu grzejnym funkcja uruchomi się automatycznie.

1. Dotknąć, aby włączyć płytę grzejną.

2. Dotknąć, aby włączyć funkcję.

Migający symbol ponad P będzie wskazywał pola grzejne, na których można teraz użyć tej funkcji.

1. Dotknąć dowolnego miejsca na suwaku wybranego pola grzejnego. Nastąpi uruchomienie funkcji.

Po uruchomieniu funkcji pojawią się wskaźniki nad suwakiem i zacznie działać animacja.

Jeśli w ciągu 5 sekund na żadnym polu grzejnym nie zostanie umieszczone jakieś naczynie, funkcja wyłączy się automatycznie.

Po osiągnięciu przez funkcję temperatury wrzenia płyta grzejna wyemituje sygnał dźwiękowy i ustawienie mocy grzania automatycznie zmieni domyślną wartość wolnego gotowania.

Aby wyłączyć funkcję przed osiągnięciem temperatury wrzenia, należy dotknąć 0.

Aby wyłączyć funkcję po osiągnięciu temperatury wrzenia, należy dotknąć suwak i ręcznie dostosować moc grzania.

Po włączeniu Pauza lub zdjęciu naczynia funkcja wyłączy się.

Jeśli ustawiono Wyłącznik czasowy na jednym z pół grzejnych i upłynie ustawiony czas przed osiągnięciem temperatury wrzenia, funkcja wyłączy się automatycznie.

Wskazówki i porady:

• Funkcja ta najlepiej nadaje się do gotowania wody i gotowania ziemniaków.
• Funkcja może nie działać prawidłowo, gdy korzysta się z czajnika lub kawiarki.

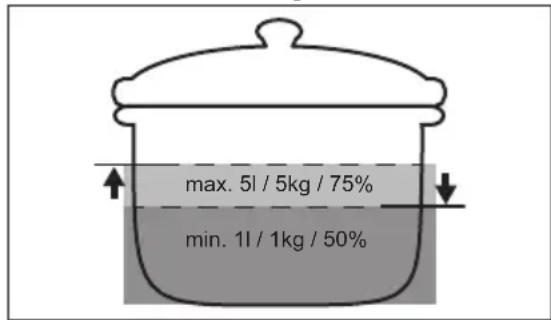

• Napełnić naczynie między połową a trzema czwartymi pojemności zimną woda, tak aby jej poziom znajdował się 4 cm poniżej górnej krawędzi. Użyć od 1 l

do 5 l wody. Łączny ciężar wody (lub wody i ziemniaków) powinien mieścić się w zakresie od 1 do 5 kg.

• Aby uzyskać najlepsze efekty, należy gotować tylko całe, nieobrane, średniej wielkości ziemniaki. Nie układać ziemniaków w naczyniu zbyć ściśle.
• Podczas fazy nagrzewania należy unikać energicznego mieszania w innych naczyniach i równoczesnych procesów gotowania (takich jak smażenie lub gotowanie) na innych polach grzejnych.
• Podczas działania tej funkcji należy unikać powodowania nadmiernych drgań zewnętrznych (np. od użycia blendera lub telefonu komórkowego położonego obok płyty grzejnej).
• W zależności od rodzaju produktu i naczyń można dostosować moc grzania po osiągnięciu temperatury wrzenia.
• Sól dodawać dopiero po osiągnięciu temperatury wrzenia.
• Używać pokrywki, aby oszczędzać energię.

6.11 Struktura menu

W tabeli przedstawiono podstawową strukturę menu.

Ustawienia użytkownika

Sym- Ustawienie Możliwe opcje bol

b Dźwięk Wł. / Wył. (--)

Sym- Ustawienie Możliwe opcje bol

P Ograniczenie mocy 15 - 72

H Tryb okapu 0 - 6

E Historia alarmów/ błędów

Lista ostatnich alarmów/błędów.

Aby wprowadzić ustawienia użytkownika

nalezy nacisnąć i przytrzymać ① przez 3 sekundy. Następnie nacisnąć i przytrzymać przycisk 🔒. Ustawienia pojawią się na timerze lewych pół grzejnych.

Poruszanie się po menu: menu składa się z symbolu ustawienia i wartości. Symbol pojawi się na tylnym timerze, natomiast wartość zostanie wyświetlona na przednim. Aby przechodzić między ustawieniami, należy nacisnąć przycisk na przednim timerze.

Aby zmienić wartość ustawienia, nacisnąć lub na przednim timerze.

Aby wyjść z menu: nacisnąć ①

OffSound Control

Dźwięki można włączać/wyłączać w Menu > Ustawienia użytkownika.

Patrz „Struktura menu”.

Gdy dźwięki są wyłączone, dźwięk jest nadal słyszalny, gdy:

• po dotknięciu ;①
- timer znika,
- naciśnięto symbol nieaktywny.

7. DODATKOWE FUNKCJE

7.1 Samoczynne wyłączenie

Funkcja wyłącza płytę grzejną automatycznie, jeśli:

- wszystkie pola grzejne są wyłączone,

• po włączeniu płyty grzejnej nie ustawiono żadnej mocy grzania ani biegu wentylatora,
• panel sterowania został zalany lub przez ponad 10 sekund znajduje się na nim przedmiot (naczynie, ściereczka itp.).

Rozlegnie się sygnał dźwiękowy i płyta grzejna wyłączy się. Zdjąć przedmiot lub wyczyścić panel sterowania.

• płyta grzejna nagrzewa się zbyt mocno (np. gdy wygotowała się zawartość garnka). Przed ponownym użyciem płyty grzejnej odczekać, aż pole grzejne ostygnie.
• nie można wyłączyć pola grzejnego lub zmienić ustawienia mocy grzania. Po pewnym czasie płyta grzejna wyłącza się.

Zależność między ustawieniem mocy grzania a czasem, po którym urządzenie wyłączyć się:

Ustawienie mocy grzania

Płyta grzejna wyłą- cza się po

1 - 2 6 godz.
3 - 4 5 godz.
5 4 godz.
6 - 9 1,5 godziny

Jeśli włączona jest funkcja SenseFry, płyta grzejna wyłącza się samoczynnie po upływie 1,5 godz.

7.2 Pauza

Ta funkcja przestawia wszystkie włączone pola grzejne na niższe ustawienie mocy grzania.

Gdy funkcja jest włączona, można używać symboli ⓣ. Wszystkie pozostałe symbole na panelach sterowania są zablokowane.

Funkcja nie blokuje funkcji zegara:

1. Aby włączyć funkcję: nacisnąć || Moc grzania zostanie zmniejszona do wartości 1.
2. Aby wyłączyć funkcję: nacisnąć || Włączy się poprzednie ustawienie mocy grzania.

7.3 Blokada

Podczas pracy płyty grzejnej można zablokować panel sterowania. Zapobiega to przypadkowej zmianie ustawienia.

Najpierw należy ustawić moc grzania

Aby włączyć funkcję: nacisnąć przycisk

Aby wyłączyć funkcję: nacisnąć przycisk ponownie.

Funkcja ta wyłącza się przy wyłączaniu płyty grzejnej.

7.4 Blokada uruchomienia

Funkcja ta zapobiega przypadkowemu włączeniu płyty grzejnej.

Aby włączyć funkcję: nacisnąć ⒶNie wprowadzać żadnego ustawienia mocy grzania. Nacisnąć i przytrzymać przycisk przez 3 sekundy, aż nad symbolem pojawi się wskaźnik. Wyłączyć płytę grzejną za pomocą Ⓐ.

Po wyłączeniu płyty grzejnej funkcja pozostanie aktywna. Wskaźnik powyżej jest włączony.

Aby wyłączyć funkcję: nacisnąć ①Nie wprowadzać żadnego ustawienia mocy grzania. Nacisnąć i przytrzymać przycisk przez 3 sekundy, aż nad symbolem zniknie wskaźnik. Wyłączyć płytę grzejną za pomocą ①.

Gotowanie z włączoną funkcją: nacisnąć przycisk Ⓐa następnie nacisnąć i 🔒 przytrzymać przez 3 sekundy, aż zniknie wskaźnik nad symbolem. Można obsługiwać płytę grzejną. Po wyłączeniu płyty grzejnej za pomocą funkcja zostanie ponownie uruchomiona.

7.5 Bridge

i

Funkcja działa, gdy naczynie zakrywa środki obu pół grzejnych. Więcej informacji na temat prawidłowego umieszczania naczyń można znaleźć w części „Korzystanie z pół grzejnych”. Funkcja nie działa podczas pracy SenseBoil®.

Funkcja ta łączy dwa pola grzejne, by działały jak jedno.

Najpierw należy ustawić moc grzania jednego z pół grzejnych.

Aby włączyć funkcję dla pól grzejnych po

lewej / prawej stronie: dotknąć 📋. Uoby ustawić lub zmienić poziom mocy grzania, należy dotknąć jednego z czujników sterujących po lewej lub prawej stronie.

Aby wyłączyć funkcję: dotknąć ■] / [■Pola grzejne będą działać niezależnie.

7.6 Hob ^2 Hood

Jest to zaawansowana, automatyczna funkcja, która umożliwia połączenie płyty grzejnej ze specjalnym okapem. Zarówno płyta grzejna, jak i okap są wyposażone w układ komunikacji przesyłający sygnały w podczerwieni. Prędkość wentylatora jest określana automatycznie na podstawie ustawienia trybu oraz temperatury najmocniej rozgrzanego naczynia na płycie grzejnej. Możliwe jest również ręczne sterowanie okapem za pośrednictwem płyty grzejnej.

i

W większości modeli okapów system zdalnego sterowania jest domyślnie wyłączony. Należy go włączyć przed użyciem funkcji. Więcej informacji znajduje się w instrukcji obsługi okapu.

Automatyczne działanie funkcji

Aby funkcja ta działała automatycznie, należy ustawić tryb automatyczny na H1 – H6. Płyta grzejna jest początkowo ustawiona na H5. Okap reaguje na włączenie płyty grzejnej. Płyta grzejna będzie automatycznie rozpoznawać temperaturę naczyń i

odpowiednio dostosowywać prędkość wentylatora.

Tryby automatyczne

Oświetle-nie auto-matyczne		Gotowa-nie1)	Smaże-nie2)
H0 Wył. Wył. Wył.
H1 Wł. Wył. Wył.
H23)	Wł. Prędkość	wentylatora 1	Prędkość wentylatora 1
H3 Wł. Wył. Prędkość			wentylatora 1
H4 Wł. Prędkość		wentylatora 1	Prędkość wentylatora 1
H5 Wł. Prędkość		wentylatora 1	Prędkość wentylatora 2
H6 Wł. Prędkość		wentylatora 2	Prędkość wentylatora 3

1) Urządzenie rozpoznaje proces gotowania i uruchamia wentylator zgodnie z ustawieniem trybu automatycznego.

2) Urządzenie rozpoznaje proces smażenia i uruchamia wentylator zgodnie z ustawieniem trybu automatycznego.

3) W tym trybie włączanie wentylatora i oświetlenia jest niezależne od temperatury.

Zmiana trybu automatycznego

1. Wyłączyć płytę grzejną.
2. Nacisnąć ① i przytrzymać przez 3 sekundy. Wyświetlacz włączy się i wyłączyć.
3. Nacisnąć przytrzymać przez 3 sekundy.
4. Nacisnąć kilkakrotnie, aż pojawi się H.
5. Nacisnąć minutnika, aby wybrać tryb automatyczny.

i

Aby sterować okapem bezpośrednio na panelu okapu, należy wyłączyć automatyczny tryb działania.

i

Po zakończeniu pieczenia i wyłączeniu płyty grzejnej wentylator okapu może nadal działać przez pewien czas. Po upływie tego czasu system wyłącza wentylator automatycznie i uniemożliwia przypadkowe włączenie wentylatora przez kolejne 30 sekund.

Ręczne sterowanie prędkością wentylatora

Funkcję można również uruchomić ręcznie.

W tym celu należy nacisnąć gedy płyta grzejna jest włączona. Powoduje to wyłączenie automatycznego działania funkcji i umożliwia ręczne zmianę prędkości wentylatora. Naciśnięcie powoduje zwiększenie prędkości wentylatora o jeden poziom. Jeśli wentylator pracuje z maksymalną prędkością, ponowne

naciśniecie powoduje ustawienie prędkości wentylatora na wartość 0 i jego wyłączenie. Aby ponownie włączyć wentylator z prędkością 1, należy nacisnąć AUTO

i

Aby włączyć automatyczny tryb działania funkcji, należy wyłączyć płytę grzejną i włączyć ją ponownie.

Włączanie oświetlenia

Płyte grzejną można ustawić tak, aby oświetlenie włączało się automatycznie przy jej uruchamianiu. W tym celu należy tryb automatyczny ustawić na H1 – H6.

i

Oświetlenie okapu wyłącza się po 2 minutach od wyłączenia płyty grzejnej.

Patrz rozdział dotyczący bezpieczeństwa.

8.1 Naczynia

i

Silne pole elektromagnetyczne z indukcyjnego pola grzejnego bardzo szybko wytwarza ciepło w naczyniu.

Na indukcyjnych polach grzejnych należy używać odpowiednich naczyń.

• Aby zapobiec przegrzaniu i poprawić działanie pół grzejnych, naczynie musi być jak najgrubsze i jak najbardziej płaskie.
• Do funkcji SenseFry należy używać wyłącznie naczyń z płaskim dnem.
• Przed ustawieniem naczynia na powierzchni pyty grzejnej należy upewnić się, że jego spód jest czysty i suchy.
• Należy zawsze uważać, aby nie przesunąć ani nie trzeć naczynia o krawędzie i narożniki szkła, ponieważ może to spowodować odpryśnięcie lub uszkodzenie powierzchni szkła.

Material naczyń

• prawidłowe: żeliwo, stal, stal emaliowana, stal nierdzewna, dno wielowarstwowe (z odpowiednim oznaczeniem producenta).
• nieprawidłowe: aluminium, miedź, mosiądz, szkło, ceramika, porcelana.

Naczynie nadaje się do gotowania na płycie indukcyjnej, jeśli:

• możliwe jest szybkie zagotowanie wody w naczyniu postawionym na polu grzejnym ustawionym na maksymalną moc;
• magnes jest przyciągany przez dno naczynia.

Wymiary naczyń

• Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczyń.
• Wydajność pola grzejnego zależy od średnicy naczynia. Naczynie o średnicy dna mniejszej niż minimalna pochłania tylko część energii generowanej przez pole grzejne.
• Ze względów bezpieczeństwa oraz by uzyskać optymalne efekty pieczenia nie należy używać naczyń większych niż podano w rozdziale „Specyfikacja pół

grzejnych". Podczas gotowania należy unikać umieszczania naczyń w pobliżu panelu sterowania. Może to mieć wpływ na działanie panelu sterowania lub spowodować przypadkowe włączenie funkcji płyty grzejnej.

Patrz „Dane techniczne“.

8.2 Hałas podczas pracy

Jeśli słychać:

• trzaski: naczynie wykonane jest z różnych materiałów (konstrukcja wielowarstwowa).
• gwizdanie: pole grzejne jest ustawione na wysoką moc grzania, a naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa).
• buczenie: ustawiono wysoką moc grzania.
• klikanie: następuje przełączanie elektryczne.
• syczenie, brzęczenie: wentylator pracuje.
  Opisane odgłosy są normalnym zjawiskiem i nie świadczą o usterce urządzenia.

8.3 Öko Timer (Zegar eko)

Aby oszczędzać energię, grzałka pola grzejnego wyłącza się zanim zabrzmi sygnał wyłącznika czasowego. Różnica w czasie pracy urządzenia zależy od ustawionego poziomu mocy grzania oraz czasu gotowania.

8.4 Uproszczony przewodnik kulinarny

Zależność między ustawieniem mocy grzania a poborem mocy przez pole grzejne nie jest liniowa. Zwiększenie mocy grzania nie powoduje proporcjonalnego zwiększenia poboru mocy. Przy ustawieniu średniej mocy grzania pole grzejne wykorzystuje mniej niż połowę swojej mocy.

Dane przedstawione w tabeli mają wyłącznie charakter orientacyjny.

Ustawieniemocy grzania	Zastosowanie: Czas	Wskazówki
		(min)
1 Podtrzymywanie temperatury potraw. w razie		potrzeby	Umieścić pokrywkę na naczyniu.
1 - 2 Sos holenderski, roztapianie: masła,czekolady, żelatyny.		5 - 25 Zamieszać od czasu do czasu.
2 Ścinanie: puszyste omlety, smażonejajka.		10 - 40 Należy gotować z założoną pokrywką.
2 - 3 Gotowanie ryżu lub potraw mlecznych,podgrzewanie gotowych potraw.		25 - 50 Dodać co najmniej dwukrotnie więcejpłynu niż ryżu. Potrawy mleczne mie-szać od czasu do czasu.
3 - 4 Gulasz z warzyw, ryb, mięsa. 20 - 45 Dodać kilka łyżek wody. Sprawdzaćilość wody w trakcie tego procesu.
4 - 5 Gotowanie ziemniaków i innych warzyw na parze.		20 - 60 Nalać na dno garnka 1-2 cm wody.Sprawdzać ilość wody w trakcie tegoprocesu. Przykryć garnek pokrywką.
4 - 5 Gotowanie większych ilości potraw, duszenie i zupy.		60 - 150 Do 3 l wody plus składniki.
6 - 7 Delikatne smażenie: eskalopki, cordonbleu, kotlety, bryzole, kiełbasa, wątrób-ki, zasmażki, jajka, naleśniki, pączki.		w razie potrzeby	Odwracać w razie potrzeby.
Ustawieniemocy grzania		Zastosowanie: Czas	Wskazówki(min)
7 - 8 Intensywne smażenie, placki ziemnia-czane, steki z połędwicy, steki.		5 - 15 Odwracać w razie potrzeby.
9 Gotowanie wody, gotowanie makaronu, obsmażanie mięsa (gulasz, mięso duszone w sosiewłasnym), smażenie frytek.
P	Gotowanie większej ilości wody. PowerBoost jest wł.

8.5 Wskazówki i porady dotyczące korzystania z funkcji SenseFry

Dane w tabeli przedstawiają przykłady potraw dla każdego poziomu SenseFry. Ilość, grubość, jakość i temperatura (np. mrożona) żywności do smażenia w panie mają wpływ na ustawiony poziom SenseFry. Moc grzania

można wybrać w zależności od rodzaju potrawy, preferencji gotowania i używanego naczynia.

Dane przedstawione w tabeli mają wyłącznie charakter orientacyjny.

Potrawa SenseFry poziom
Jajka Omlet, jajka smażone	Niski
Jajecznica	Średni
Ryby Filet rybny, paluszki rybne, owoce morza	Średni
Mięso Hamburger, klopsiki, kotlet, pierś z kurczaka, pierś indy-ka, eskalopea, filet, stek (średni / dobrze wysmażony), smażone kiełbaski	Średni
Stek (mało wysmażonyi), mięso mielone	Wysoki
Warzywa Smażone ziemniaki (surowe)	Niski
Smażone placki ziemniaczane, warzywa	Średni

8.6 Wskazówki i porady dotyczące korzystania z funkcji Hob²Hood

Obsługa płyty grzejnej za pomocą funkcji:

• Zabezpieczyć panel okapu przed bezpośrednim działaniem promieni słonecznych.
• Nie kierować żarówki halogenowej na panel okapu.
• Nie należy zasłaniać panelu sterowania płyty grzejnej.

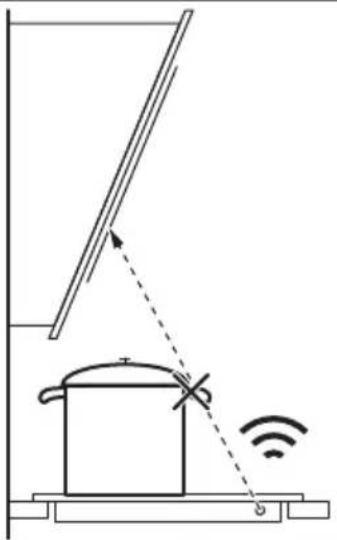

• Nie zakłócać sygnału między płytą grzejną a okapem (np. poprzez zasłonięcie dłonią, uchwytem naczynia lub wysokim naczyniem). Patrz ilustracja.

Poniższy okap jest przykładowy.

Inne urządzenia sterowane zdalnie mogą zakłócać sygnał. Nie należy używać tego typu urządzeń w pobliżu płyty grzejnej, jeśli włączono funkcję Hob²Hood.

Okapy kuchenne z funkcją Hob²Hood

Pełną ofertę okapów kuchennych współpracujących z tą funkcją można znaleźć w naszej witrynie internetowej dla klientów. Okapy kuchenne AEG współpracujące z tą funkcją muszą posiadać AUTO.

9. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

9.1 Informacje ogólne

• Czyścić płytę grzejną po każdym użyciu.
• Zawsze używać naczyń z czystym dnem.
• Zarysowania lub ciemne plamy na powierzchni nie mają wpływu na działanie płyty grzejnej.
• Stosować specjalne środki przeznaczone do czyszczenia powierzchni płyty grzejnej.
• Zawsze używać skrobaka zalecanego do płyt grzejnych o szklanej powierzchni. Skrobak należy stosować wyłącznie jako dodatkowe narzędzie do czyszczenia szkła po czyszczeniu standardowym.

OSTRZEŻENIE!

Do czyszczenia szklanej powierzchni nie wolno używać noży ani innych ostrych, metalowych narzędzi.

9.2 Czyszczenie płyty grzejnej

• Wyjąć natychmiast: stopiony plastik, folię, sól, cukier oraz zabrudzenia z potraw zawierających cukier. W przeciwnym razie zabrudzenia mogą uszkodzić płytę grzejną. Uważać, aby się nie oparzyć. Użyć specjalnego skrobaka, przykładając go pod ostrym kątem do szklanej powierzchni i przesuwając po niej ostrzem.
• Usuwać, gdy płyta grzejna wystarczająco ostygnie: pierścienie po kamieniu, pierścienie po wodzie, plamy tłuszczu, błyszczące metaliczne odbarwienia. Przetrzeć płytę grzejną wilgotną szmatką z dodatkiem delikatnego detergentu. Po wyczyszczeniu wytrzeć płytę grzejną do sucha miękką szmatką.
• Usunąć błyszczące metaliczne odbarwienia: użyć wodnego roztworu octu i wyczyścić szklaną powierzchnię wilgotną szmatką.

10. ROZWIAZANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

10.1 Co zrobić, gdy...

Problem Możliwa przyczyna Środek zaradczy
Nie można uruchomić płyty grzejnej ani nią sterować.	Płyty grzejnej nie podłączono do zasilania lub podłączono nieprawidłowo.	Sprawdzić, czy płytę grzejną podłączono prawidłowo do zasilania.
Zadział bezpiecznik. Sprawdzić, czy bezpiecznik jest przy-		czyną usterki. Jeżeli nadal będzie dochodzić do wyzwalania bezpiecznika, należy skontaktować się z wykwalifikowanym elektrykiem.
W ciągu 60 sekund nie ustawionomocy grzania.		Ponownie włączyć płytę grzejną i usta-wić moc grzania w ciągu maksymalnie 60 sekund.
Dotknięto jednocześnie 2 lub więcejpól czujników.		Dotknąć tylko jednego poła czujnika.
Działa funkcja Pauza. Patrz „Pauza”.
Na panelu sterowania znajdują sięplamy wody lub tłuszczu.		Wyczyścić panel sterowania.
Słychać ciągły sygnał dźwiękowy.	Nieprawidłowe podłączenie elektryczne.	Odłączyć płytę grzejną od zasilania.Zwrócić się do wykwalifikowanego elektryka, aby sprawdził instalację.
Nie można ustawić maksymalnejmocy grzania jednego z półgrzejnych.Nie można włączyć jednego z półgrzejnych.	Pozostałe pola zużywają maksymalną dostępną moc.Płyta grzejna działa prawidłowo.	Zmniejszyć moc pozostałych pół grzej-nych podłączonych do tej samej fazy.Patrz „Zarządzanie energią”.
Rozlegnie się sygnał dźwiękowy ipłyta grzejna wyłączy się.Gdy płyta grzejna jest wyłączona,rozlega się sygnał dźwiękowy.	Umieszczono przedmiot na jednymlub większej liczbie pół czujników.	Zdjąć przedmiot z pół czujników.
Płyta grzejna wyłączy się. Na poluczujnika znajduje się przed-miot Ⓔ	Zdjąć przedmiot z pola czujnika.
Wskaźnik ciepła resztkowego niewłącza się.	Pole grzejne nie jest gorące, ponieważ działało za krótko lub nastąpiłouszkodzenie czujnika.	Jeśli pole grzejne działało wystarczają-co długo, aby było gorące, należyskontaktować się z autoryzowanymcentrum serwisowym.
Bardzo wysokie naczynie blokujesygnał.		Użyć mniejszego naczynia, zmienićpole grzejne lub sterować okapemręcznie.
Panel sterowania staje się gorącyw dotyku.	Naczynie jest zbyt duże lub ustawio-ne zbyt blisko panelu sterowania.	Jeśli to możliwe, duże naczynia należyustawiać na tylnych polach.
Brak sygnałów dźwiękowychpodczas dotykania pół czujnikówna panelu.	Sygnały dźwiękowe są wyłączone. Włączyć sygnały dźwiękowe. Patrz„Codzienne użytkowanie”.
Zaświeci się wskaźnik nad sym-bolem 📄	Działa funkcja Blokada uruchomie-nia lub Blokada.	Patrz „Zabezpieczenie przed urucho-mieniem przez dzieci” i „Blokada”.
Pasek regulacji miga. Brak naczynia na polu grzejnym lub pole grzejne nie zostało całkowicie zakryte.	Postawić naczynie na polu grzejnym, tak aby całkowicie zakryło pole grzejne.
Użyto nieodpowiedniego naczynia. Stosować naczynia odpowiednie do płyt indukcyjnych. Patrz „Wskazówki i porady”.
Średnica dna naczynia jest za mała dla wybranego pola.	Używać naczyń o odpowiednich wymiarach. Patrz „Dane techniczne”.
F i pojawiają się jednocześnie.	Moc jest zbyt niska ze względu na nieodpowiednie lub puste naczynie.	Należy użyć odpowiedniego rodzaju naczynia. Patrz „Wskazówki i porady” oraz „Dane techniczne”.Nie należy włączać żadnego pola grzejnego, jeśli znajduje się na nim puste naczynie.
F i pojawiają się jednocześnie.	Naczynie jest puste lub znajduje się w nim inny płyn niż woda, np. olej.	Należy unikać używania tej funkcji do gotowania innych płynów niż woda.
F i pojawiają się jednocześnie.	W naczyniu znajduje się się zbyt dużo lub zbyt mało wody.Gotowano inne składniki niż wodę i ziemniaki. Temperatura wrzenia przesunęła się w czasie i funkcja SenseBoil® nie mogła działać prawidłowo.	Do gotowania wody i ziemniaków używać wyłącznie SenseBoil®. Patrz „Wskazówki i porady”.
Słychać sygnał dźwiękowy, wskaźniki nad i magają i funkcja SenseBoil® się nie uruchamia.	Żadne z pół grzejnych nie jest gotowe do użycia z funkcją SenseBoil®. Wybrane pola grzejne zawierają jeszcze ciepło resztkowe lub są nadal używane.	Należy zakończyć gotowanie i wybrać pole grzejne, które nie zawiera ciepła resztkowego.
Na wyświetlaczu pojawi się cyfra.	Wystąpił błąd płyty grzejnej. Wyłączyć płytę grzejną i włączyć pownowie po 30 sekundach. Jeśli ponownie wyświetli się należy odłączyć płytę grzejną od zasilania. Po upływie 30 sekund ponownie podłączyć płytę. Jeśli problem będzie występował nadal, należy skontaktować się z autoryzowanym centrum serwisowym.

10.2 Jeśli nie można znaleźć rozwiązania...

Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub z autoryzowanym punktem serwisowym. Podać dane z tabliczki znamionowej. Upewnić się,

że płyta grzejna była prawidłowo użytkowana. Jeśli nie, naprawę wykona odpłatnie pracownik serwisu lub sprzedawca – również w okresie gwarancyjnym. Informacje na temat okresu gwarancyjnego i autoryzowanych punktów serwisowych znajdują się w broszurze gwarancyjnej.

11. DANE TECHNICZNE

11.1 Tabliczka znamionowa

Model NIK85M30IB Numer produktu (PNC) 949 598 055 00

Typ 62 D5A 01 AA 220 - 240 V / 400 V 2N, 50 Hz

Indukcja 7.35 kW Wyprodukowano w: Niemczech

Nr seryjny.... 7.35 kW

AEG

11.2 Parametry pól grzejnych

Pole grzejne Moc znamionowa (maksymalna moc grzania) [W]	PowerBoost [W]	Maksymalny czas funkcji PowerBoost [min]	Średnica naczy-nia [mm]
Lewe przednie 2300 3200 10 125 - 210
Lewe tylne 2300 3200 10 125 - 210
Środkowe tylne 2300 3200 10 125 - 210
Prawe przednie 2300 3200 10 125 - 210
Prawe tylne 2300 3200 10 125 - 210

Moc pół grzejnych może różnić się od wartości podanych w tabeli. Zmienia się ona w zależności od materiałów i wymiarów naczyń.

W celu uzyskania optymalnych efektów gotowania należy stosować naczynia o średnicy nie większej niż podano w tabeli.

12. EFEKTYWNOŚĆ ENERGETYCZNA

12.1 Informacje o produkcie

Dane identyfikacyjne modelu NIK85M30IB
Typ płyty grzejnej Płyta grzejna do zabudowy
Liczba pół grzejnych 5
Technologia grzania		Płyta indukcyjna
Średnica okrągłych pół grzejnych (∅)	Lewe przednie	21.0 cm
	Lewe tylne	21.0 cm
	Środkowe tylne	21.0 cm
	Prawe przednie	21.0 cm
	Prawe tylne	21.0 cm
Zużycie energii na pole grzejne (EC electric cooking) Lewe przednie	180.8 Wh/kg
Lewe tylne	175.4 Wh/kg
Środkowe tylne	184.4 Wh/kg
Prawe przednie	189.4 Wh/kg
Prawe tylne	184.4 Wh/kg

Zużycie energii przez płytę grzejną (EC electric hob) 182.9 Wh/kg

IEC / EN 60350-2 – elektryczny sprzęt do gotowania do użytku domowego – część 2: Płyty grzejne – metody pomiaru wydajności.

Parametry elektryczne powierzchni grzejnej są odpowiednio oznaczone przy poszczególnych polach grzejnych.

12.2 Oszczędzanie energii

Postępując zgodnie z poniższymi wskazówkami, można zaoszczędzić energię podczas codziennego gotowania.

• Podczas podgrzewania wody używać tylko niezbędnej jej ilości.
• Jeśli to możliwe, zawsze zakładać pokrywki na naczynia.
• Naczynia stawiać na środku pola grzejnego.
• Wykorzystać ciepło resztkowe, aby utrzymać ciepło potrawy lub ją stopić.

13. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie.

Nie wolno wyrzucać urządzeń oznaczonych symbolem gazem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

5.1 Obmedzenie napájania
