INSTRUKCJA OBSŁUGI W7I HP42 LO WHIRLPOOL

talpyklą su vandeniu.

Aby uzyskać kompleksową pomoc, prosimy zarejestrować urzą- dzenie na stronie: www.whirlpool.eu/register. Przed rozpoczęciem użytkowania urządzenia, należy uważnie przeczytać instrukcję bezpieczeństwa iinstrukcję montażu. Więcej informacji na te- mat produktu można znaleźć na stronie internetowej: docs.whirlpool.eu Po instalacji prosimy pamiętać owyjęciu ze zmywarki wszystkich elemen- tów zabezpieczających wczasie transportu. MENU USTAWIEŃ

1. Włączyć urządzenie, naciskając przycisk WŁ.-WYŁ. .

2. Nacisnąć i przytrzymać przycisk Ustawienia (Połowa Załadunku )

przez 3 sekundy, do momentu aż rozlegnie się sygnał dźwiękowy ana wy- świetlaczu pojawi się komunikat „SEt”.

3. Po jednej sekundzie wyświetli się pierwsze dostępne ustawienie (litera „h”).

4. Wcisnąć przycisk POPRZEDNI /NASTĘPNY , aby przewinąć listę dostęp-

nych ustawień (patrz tabela poniżej), następnie wcisnąć START/Pauza aby podejrzeć izmienić wartość wybranego obecnie ustawienia.

5. Wcisnąć przycisk POPRZEDNI /NASTĘPNY , aby zmienić wartość, na-

stępnie wcisnąć START/Pause , aby zapisać nową wartość iwrócić do menu głównego.

6. Aby zmienić inne ustawienie, powtórzyć punkty 4 i5.

7. Wcisnąć WŁ.-WYŁ. lub odczekać 30 sekund aby wyjść zmenu.

NAPEŁNIANIE ZBIORNIKA SOLI

Zastosowanie soli zapobiega tworzeniu się KAMIENIA na naczyniach ifunk- cjonalnych podzespołach zmywarki. Zbiornik soli jest zlokalizowany wdolnej części zmywarki (pod koszem dol- nym po lewej stronie).

• Konieczne jest, aby ZBIORNIK SOLI NIGDY NIE BYŁ PUSTY.

• Ważne też jest odpowiednie ustawienie twardości wody.

• Należy uzupełnić sól, gdy kontrolka BRAK SOLI świeci się na panelu sterowania.

1. Wyjąć dolny kosz i odkręcić korek zbiornika (w kierunku

przeciwnym do ruchu wskazówek zegara)

2. Umieścić lejek (patrz rys.) i wsypać sól aż do krawędzi

zbiornika (około 0,5 kg); niewielki wyciek wody jest tu nor- malny.

3. Tylko podczas wykonywania czynności po raz pierw-

szy: Napełnić zbiornik soli wodą.

4. Wyjąć lejek iwytrzeć resztki soli wokół otworu.

Upewnić się, czy korek jest mocno dokręcony, aby detergent nie mógł przedostać się do zbiornika podczas programu zmywania (mogłoby to spowodować nienaprawialne uszkodzenie zmiękczacza wody). Za każdym razem, gdy tylko ukończone zostanie uzupełnianie soli, należy włączyć jeden zprogramów zmywania, aby zapobiec korozji. Ustawienie twardości wody Aby zmiękczacz wody działał idealnie, istotne jest ustawienie twardo- ści wody na podstawie rzeczywistej twardości doprowadzanej wody. Tę informację można uzyskać od lokalnego dostawcy wody. Zakład produkcyjny ustawia domyślną wartość "3" dla twardości wody. Zobacz „TABELA TWARDOŚCI WODY”. Aby zmienić ustawienie, należy wykonać czynności zgodnie zinstrukcjami podanymi wrozdziale „MENU USTAWIEŃ”. LITERA USTAWIENIE WARTOŚCI (Domyślne - pogru-bioną czcionką) Poziom twardości wody (patrz „USTAWIENIE TWARDOŚCI WODY” oraz “TABELA TWARDOŚCI WODY”) 1 | 2 | 3 | 4 | 5 Poziom dozowania nabłyszczacza (patrz „REGULACJA DOZOWANIA PŁYNU NABŁYSZ- CZAJĄCEGO”) 0 | 1 | 2 | 3 | 4 | 5 NaturalDry (patrz „OPCJE I FUNKCJE”) „1” = Wł., „0” = Wył. 1 | 0 Światło skierowane na podłogę (patrz „OPCJE I FUNKCJE”) „1” = Wł., „0” = Wył. 1 | 0 Dźwięk „1” = Wł., „0” = Wył. 1 | 0 Ustawienia fabryczne Wcisnąć przycisk START/Pauza, aby przywrócić domyślne ustawienia fabryczne dla wszystkich wartości zawartych wmenu ustawienia.

Należy stosować wyłącznie taką sól, która jest specjalnie przeznaczona do zmywarek. Po wsypaniu soli do zmywarki kontrolka BRAK SOLI gaśnie. Jeśli pojemnik zsolą jest pusty, istnieje ryzyko uszkodzenia zmiękcza- cza wody oraz grzałki zpowodu nagromadzenia osadu. Stosowanie soli jest zalecane zkażdym rodzajem detergentu do zmy- warek.

SYSTEM ZMIĘKCZANIA WODY

Zmiękczacz wody automatycznie zmniejsza twardość wody, tym samym zapobiegając nagromadzeniu osadu na grzałce co zkolei przyczynia się do większej wydajności zmywania. System sam regeneruje się przy pomo- cy soli, zatem zbiornik soli należy uzupełniać jak tylko będzie pusty. Częstotliwość regeneracji zależy od ustawienia poziomu twardości wody - regeneracja następuje raz na 4-6 cykli Eko, kiedy twardość wody ustawiona jest na poziom 3. Proces regeneracji zachodzi na początku cyklu zdodatko- wą świeżą wodą.

• Podczas jednej regeneracji: ~Zużycie 3 L wody;

• Dodatkowe 5 minut cyklu;

• Zużycie poniżej 0,005 kWh energii elektrycznej. NAPEŁNIANIE DOZOWNIKA PŁYNU NABŁYSZCZAJĄCEGO Płyn nabłyszczający ułatwia SUSZENIE naczyń. Dozownik płynu nabłyszczają- cego Apowinien zostać napełniony, gdy kontrolka BRAK PŁYNU NABŁYSZ- CZAJĄCEGO , świeci się na panelu sterowania.

1. Otworzyć dozownik B, naciska-

jąc i podnosząc klapkę na po- krywce.

2. Ostrożnie wlewać płyn na-

błyszczający, aż do kreski oznaczającej maksymalny poziom napełnienia (110 ml) - unikać rozlania płynu. Jeśli tak się stanie, należy natychmiast wytrzeć rozlany płyn suchą szmatką.

3. Zatrzasnąć pokrywkę.

NIGDY nie wlewać płynu nabłyszczającego bezpośrednio do komory zmywarki. Regulacja dozowania płynu nabłyszczającego Jeśli rezultaty suszenia nie są wpełni zadowalające, można wyregulować dozowanie używanego płynu nabłyszczającego. Aby zmienić ustawienie, należy wykonać czynności zgodnie zinstrukcjami poda- nymi wrozdziale „MENU USTAWIEŃ”. Jeśli poziom dozowania płynu nabłyszczającego został ustawiony na ZERO (EKO), płyn nabłyszczający nie będzie dozowany. Kontrolka BRAK PŁYNU NA- BŁYSZCZAJĄCEGO nie będzie świecić, jeśli zabraknie płynu nabłyszczającego. Można ustawić maksymalnie 6 poziomów, zależnie od modelu zmywarki.

• Jeśli na naczyniach są widoczne niebieskawe smugi, należy ustawić niski poziom (0-3).

• Jeśli na naczyniach pozostają krople wody lub oznaki kamienia, należy usta- wić wysoki poziom (4-5).

Tabela twardości wody Poziom °dH St. niemieckie °fH St. francuskie °Clark St. brytyjskie 1 (miękka) 0 - 6 0 - 10 0 - 7 2 (średnia) 7 - 11 11 - 20 8 - 14 3 (przeciętna) 12 - 16 21 - 29 15 - 20 4 (twarda) 17 - 34 30 - 60 21 - 42 5 (bardzo twarda) 35 - 50 61 - 90 43 - 62

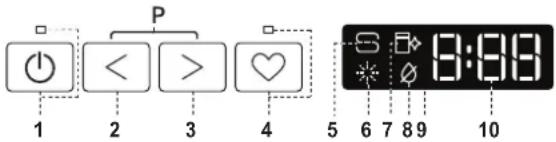

1. Przycisk ikontrolka WŁ.-WYŁ./Reset

2. Przycisk wyboru programu POPRZEDNI

3. Przycisk wyboru programu NASTĘPNY

6. Kontrolka Brak płynu nabłyszczającego

7. Kontrolka ODKAMIENIANIE

8. Kontrolka Zamknięty zawór wody

10. Numer programu iwskaźnik pozostałego czasu

11. Przycisk ikontrolka opcji Power Clean®

12. Przycisk ikontrolka opcji Połowa Załadunku/ Ustawienia - wciska-

nie przycisku przez 3 sek.

13. Przycisk ikontrolka opcji Dodatkowe Suszenie

14. Przycisk ikontrolka opcji Opóźnienie

PORADY Przed włożeniem naczyń do kosza, należy usunąć wszystkie resztki jedzenia iopróżnić szklanki. Nie trzeba ich wcześniej płukać pod bieżącą wodą. Rozmieścić naczynia tak, aby były mocno utrzymywane na miejscu inie mogły się przewrócić; pojemniki ułożyć tak, aby ich otwory były skierowane wdół, awklęsłe/wypukłe elementy były ustawione ukośnie, dzięki czemu woda będzie mogła docierać do każdej powierzchni iswobodnie przepływać. Ostrzeżenie: pokrywki, uchwyty, tace ipatelnie nie mogą uniemożliwiać obracania się ramion natryskowych. Wszystkie małe przedmioty należy umieszczać wkoszyku na sztućce. Bardzo zabrudzone naczynia ipatelnie powinny być umieszczane wdolnym koszu, ponieważ wtej części komory zmywarki strumienie wody są silniejsze izmywanie jest bardziej skuteczne. Po włożeniu naczyń do zmywarki trzeba sprawdzić, czy ramiona natryskowe mogą obracać się swobodnie. NACZYNIA NIE NADAJĄCE SIĘ DO ZMYWANIA WZMYWARKACH

• Naczynia isztućce drewniane.

• Szklanki zdelikatnym zdobieniem, wyroby artystyczne lub naczynia za- bytkowe. Ich zdobienia nie są odporne.

• Elementy ztworzywa sztucznego, które nie są odporne na wysokie tem- peratury.

• Naczynia miedziane icynowe.

• Naczynia zabrudzone popiołem, woskiem, smarem lub tuszem. Kolory szklanych dekoracji oraz aluminiowe/srebrne części mogą zmienić się lub ściemnieć podczas zmywania. Niektóre rodzaje wyrobów szkla- nych (np. kryształy) mogą stracić przezroczystość po zbyt wielu cyklach zmywania.

USZKODZENIE NACZYŃ SZKLANYCH IPORCELANOWYCH

• Wzmywarkach można myć tylko takie naczynia szklane iporcelanowe, których producent deklaruje, że są przeznaczone do zmywarek.

• Używać delikatnego detergentu, przeznaczonego do porcelany

• Naczynia szklane i porcelanowe należy wyjmować ze zmywarki, jak tylko zmywanie się skończy. WSKAZÓWKI DOTYCZĄCE OSZCZĘDZANIA ENERGII

• Jeśli zmywarka domowa użytkowana jest zgodnie z zaleceniami pro- ducenta, zmywanie naczyń wzmywarce zazwyczaj pochłania MNIEJ ENERGII ELEKTRYCZNEJ imniej wody niż zmywanie ręczne.

• Aby maksymalnie zwiększyć wydajność zmywarki, należy uruchamiać cykl zmywania po pełnym załadowaniu urządzenia. Ładowanie zmy- warki domowej w stopniu zalecanym przez producenta przyczyni się do oszczędności energii elektrycznej iwody. Informacje na temat pra- widłowego ładowania naczyń wzmywarce można odnaleźć wrozdziale ŁADOWANIE KOSZY. Wprzypadku częściowego załadowania, zaleca się skorzystanie ze specjalnych opcji, jeśli są one dostępne (Połowa załadun- ku/ Zmywanie strefowe/ Wiele stref), zapełniając jedynie wybrane kosze. Nieprawidłowe lub nadmierne ładowanie zmywarki może spowodować zwiększenie zużycia mediów (np. wody, energii, czasu lub zwiększenie poziomu hałasu), co wpływa negatywnie za wydajność suszenia.

• Ręczne spłukiwanie naczyń przyczynia się do większego zużycia wody ienergii elektrycznej inie jest zalecane. DEZYNFEKCJA ZMYWARKI Aby uniknąć powstawania nieprzyjemnych zapachów itworzenia się osadów, które mogą pojawić się wzmywarce, należy co najmniej raz wmiesiącu włączyć program zwysoką temperaturą. Aby wyczyścić zmywarkę, należy wsypać/wlać jedną łyżeczkę detergentu iwłączyć program bez wkładania naczyń

Jeśli urządzenie jest umieszczone wśrodowisku narażonym na ryzyko niskich temperatur, należy je całkowicie opróżnić z wody. Zamknij zawór wody iodłącz wąż doprowadzający wodę oraz wąż spustowy, anastępnie pozwól na wypłynięcie z nich wody. Sprawdź, czy że zmiękczacz wody jest wy- pełniony rozpuszczoną solą regeneracyjną wzbiorniku soli, aby chronić urządzenie przed temperaturami aż do -20 °C. Jeżeli urządzenie było przecho- wywane wwarunkach niskich temperatur, przed pierwszym uruchomieniem musi ono pozostać w temperaturze otoczenia wynoszącej min. 5°C przez przynajmniej 24 godziny.

NAPEŁNIANIE DOZOWNIKA DETERGENTU

Aby otworzyć dozownik detergentu, użyć urządzenia do otwierania C. Detergent wsypywać/wlewać tylko do suchego zasobnika D. Detergent przeznaczony do mycia wstępnego wsypywać/wlewać bezpośrednio do komory zmywarki.

1. Odmierzając dawkę detergentu, należy uwzględnić in-

formacje podane powyżej, aby dodana ilość detergentu była prawidłowa. Wewnątrz dozownika D znajdują się oznaczenia ułatwiające dozowanie detergentu.

2. Przed zatrzaśnięciem pokrywy usunąć pozostałości

detergentu zkrawędzi dozownika.

3. Zamknąć pokrywkę dozownika detergentu, pociągając ją wgórę tak, aż

urządzenie zamykające zostanie zablokowane na swoim miejscu. Dozownik detergentu otwiera się automatycznie wodpowiednim czasie, zgod- nie zdanym programem. Zastosowanie detergentów nieprzeznaczonych do użytku wzmywarkach może spowodować nieprawidłowe działanie lub uszkodzenie urządzenia. CODZIENNA EKSPLOATACJA

1. SPRAWDZENIE PRZYŁĄCZA WODY

Sprawdzić, czy zmywarka jest podłączona do instalacji wodnej iczy zawór wody jest otwarty.

2. WŁĄCZANIE ZMYWARKI

Otwórz drzwiczki inaciśnij przycisk WŁ.-WYŁ..

3. WKŁADANIE NACZYŃ DO KOSZA (patrz ŁADOWANIE KOSZY).

Wybierz najbardziej odpowiedni program, dostosowany do typu naczyń stołowych ipoziomu ich zabrudzenia (patrz OPIS PROGRAMÓW), naci- skając przyciski POPRZEDNI/NASTĘPNY. Wybierz żądane opcje (patrz OPCJE I FUNKCJE). Nie wszystkie opcje są przystosowane do wszyst- kich programów.

Uruchom cykl zmywania naciskając przycisk START/Pauza (dioda LED świeci) izamykając drzwiczki wprzeciągu 4 sekund. Po uruchomieniu programu urządzenie wyemituje pojedynczy sygnał dźwiękowy. Jeśli drzwiczki nie zostaną zamknięte w przeciągu 4 sekund, rozlegnie się dźwięk alarmu. Wtakim przypadku otwórz drzwiczki, naciśnij przycisk START/Pauza iponownie zamknij drzwiczki wprzeciągu 4 sekund.

7. KONIEC CYKLU ZMYWANIA

Koniec cyklu zmywania jest sygnalizowany przez sygnał dźwiękowy oraz za pomocą komunikatu END [KONIEC] na wyświetlaczu. Otwórz drzwiczki iwyłącz urządzenie, naciskając przycisk WŁ.-WYŁ.. Przed wyjęciem naczyń odczekaj kilka minut - aby uniknąć oparzenia. Wyjmij naczynia, zaczynając od dolnego kosza.

ZMIANA URUCHOMIONEGO PROGRAMU

Jeżeli wybrany został niewłaściwy program, można go zmienić, pod warun- kiem, że program dopiero się rozpoczął. PONOWNE USTAWIENIE maszyny: naciśnij iprzytrzymaj przycisk WŁ.-WYŁ.. przez ponad 3 sekundy imaszyna się wyłączy. Na tablicy wskaźników wyświetli się komunikat „0:01”. Zamknąć drzwiczki ipoczekać, aż zakończy się cykl spuszczania wody (około 1 minuty). Otworzyć drzwiczki iwłączyć zpowrotem urządzenie za pomocą przycisku WŁ.-WYŁ. i wybrać nowy cykl zmywania oraz żądane opcje. Uru- chom cykl, naciskając przycisk START/Pauza i zamykając drzwiczki w prze- ciągu 4 sekund

Bez wyłączania zmywarki lekko uchyl drzwiczki, aby uniknąć rozpryskiwa- nia się wody na zewnątrz (dioda START/Pauza zaczyna migać) (Uwaga!: Gorąca para!) i umieść naczynia wewnątrz zmywarki. Naciśnij przycisk START/Pauza i zamknij drzwiczki w przeciągu 4 sekund ; cykl zostanie wznowiony od momentu, w którym został przerwany.

PRZYPADKOWE PRZERWANIE CYKLU

Jeżeli drzwiczki zostaną otwarte wtrakcie trwania cyklu zmywania lub jeśli nastąpiła przerwa wdopływie prądu, cykl zostanie wstrzymany. Zamknij drzwiczki iJEDYNIE WÓWCZAS, GDY naciśniesz przycisk START/Pauza izamkniesz drzwiczki wprzeciągu 4 sekund, cykl będzie kontynuowany od momentu, wktórym został przerwany.PLInstrukcja Codziennej Eksploatacji

Dane Programu Eko uzyskano na podstawie pomiarów wykonanych wwarunkach laboratoryjnych zgodnie znormą europejską EN 60436:2020. Uwaga dla laboratoriów testowych: szczegółowe informacje dotyczące warunków testów porównawczych EN można uzyskać pod adresem: [e-mail] żadnym ztych programów nie ma potrzeby wstępnego przygotowania naczyń.*) Nie wszystkie opcje mogą być używane jednocześnie. **) Wartości podane dla innych programów niż program Eko mają charakter referencyjny. Rzeczywisty czas może się zmieniać wzależności od wielu czynników, takich jak tempe- ratura iciśnienie dopływającej wody, temperatura otoczenia, ilość detergentu, wielkość ityp załadunku oraz jego wyważenie, atakże od dodatkowo wybranych opcji ikalibracji czujnika. Kalibracja czujnika może wydłużyć czas trwania programu aż o20 min.

ODKAMIENIANIE - Alarm - Wykryto nagromadzenie kamienia na wewnętrznych elementach urządzenia. Sprawdzić, czy Ustawienie Twardości Wody ma prawidłową wartość, a sól jest obecna w pojemniku na sól (patrz PIERWSZE UŻYCIE), a następnie użyć produktu do odkamieniania (zalecana jest marka WPro) i włączyć program Samooczyszczanie. Po udanym odkamienianiu ikona nie będzie już wyświetlana. Jeśli opisane powyżej czynności nie zostaną wykonane, wydajność maszyny się pogorszy. Ostrzeżenie «Odkamienianie» zacznie mrugać, a alarm «dES» pojawi się na wyświetlaczu. Jeśli nadal nie podjęte zostanie żadne działanie, urządzenie umożliwi włączenie jedynie pewnej ilości cykli (wskazanej pod- czas wyświetlania alarmu «dES») a następnie zostanie ZABLOKOWANE, aby zapobiec uszkodzeniom elementów urządzenia, a dostępny będzie jedynie program Samooczyszczanie. Przeprowadzenie pełnego odkamieniania od- blokuje urządzenie. W przypadku wyjątkowo dużych ilości kamienia, możliwe, że trzeba będzie wykonać odkamienianie dwa razy, aby było skuteczne. POWER CLEAN® - Dzięki dodatkowym silnym dyszom ta opcja zapewnia bardziej intensywne i dokładne mycie w koszu dolnym, w określonym jego obszarze. Opcja ta jest polecana do mycia garnków i patelni. (Prosimy zapoznać się z częścią dotyczącą obciążenia Power Clean®). OPÓŹNIENIE - Włączenie programu można opóźnić o pewien czas, od 30 minut do 24 godzin.

1. Wybrać program i którąkolwiek z żądanych opcji. Nacisnąć przycisk

OPÓŹNIENIE (kilkukrotnie), aby opóźnić rozpoczęcie programu. Dostępna jest regulacja w zakresie od pół godziny do 24 godzin. Gdy osiągnięte zostanie ustawienie 24 godzin, wcisnąć przycisk OPÓŹNIENIE kolejny raz, aby dezaktywować funkcję OPÓŹNIENIE.

2. Wcisnąć przycisk START/Pauza i zamknąć drzwi w przeciągu 4 sek. Zegar

3. Po upływie ustawionego czasu kontrolka gaśnie, a program włącza

się automatycznie. Funkcja OPÓŹNIENIE nie może być ustawiana po włączeniu się programu. NaturalDry - to konwekcyjny system suszenia, który automatycznie otwie- ra drzwiczki podczas/po fazie suszenia, aby zapewnić doskonałe rezultaty suszenia każdego dnia. Drzwiczki można otworzyć po osiągnięciu tempe- ratury bezpiecznej dla mebli kuchennych, zatem przy użyciu opcji DEZYN- FEKCJA drzwiczki będą zablokowane. Do zmywarki dołączono specjalnie zaprojektowaną folię ochronną która pełni funkcję dodatkowej ochrony przed parą. Prosimy zapoznać się zINSTRUKCJĄ INSTALACJI, aby dowiedzieć się, jak za- montować folię ochronną. Ta funkcja jest domyślnie ustawiona jako aktyw- na, jednak można ją wyłączyć w“MENU USTAWIEŃ”. POŁOWA ZAŁADUNKU - Jeśli nie ma wielu naczyń do zmywania, używany jest program połowy załadunku, w celu oszczędzania wody, energii elektrycznej lub czasu, w zależności od wybranego programu. Należy pamiętać, aby zmniejszyć ilość detergentu. WYKRYWANIE - kiedy czujnik wykryje poziom zabrudzenia, na wyświetlaczu pojawi się animacja (około 20 min.), a długość cyklu zmywania zostanie zaktualizowana. Funkcja wykrywania służy do pomiaru poziomu zabrudzenia naczyń i jest ona obecna we wszystkich cyklach (z wyjątkiem trybu Eco), dostosowując odpowiednio program. OPCJE IFUNKCJE OPCJE można wybierać/ anulować wybór bezpośrednio po wybraniu programu, naciskając odpowiedni przycisk (jeśli jest dostępna – zapala się kontrolka) (patrz PANEL STEROWANIA). Jeśli dana opcja nie może być używana zwybranym programem (patrz TABELA PROGRAMÓW), odpowiednia dioda LED mignie szybko 3 razy ibędzie słychać sygnał dźwiękowy. Opcja nie zostanie włączona. Opcja może zmienić czas lub zużycie wody lub energii dla programu. Program Opis programów Faza suszenia Natural- Dry Dostępne opcje

Czas trwania programu zmywania (godz.:min)

Zużycie wody (litry/cykl) Zużycie energii (kWh/cykl)

Eko 50°- program jest przeznaczony do mycia naczyń ozwy- kłym stopniu zabrudzenia; dla tego zastosowania jest to naj- bardziej wydajny program pod względem zużycia energii elek- trycznej iwody oraz wtakim zastosowaniu program ten uzyskał certykat zgodności zdyrektywą unijną Ecodesign. 3:30 9,5 0,76

Intensywny Automatyczny 65° - Au- tomatyczny program do zmywania mocno zabrudzonych garnków italerzy. Program jest auto- matycznie dosto- sowany w zależ- ności od poziomu zabrudzenia. Gdy czujnik wykryje po- ziom zabrudzenia, na wyświetlaczu pojawi się anima- cja i czas trwania cyklu zostanie zak- tualizowany. 2:25-3:10 15,5-24,5 1,30-1,70

Mieszany Automatyczny 55° - automa- tyczny program do normalnie zabrudzo- nych naczyń z zaschniętymi resztkami je- dzenia. 1:20-3:00 7,5-19,5 0,75-1,20

Szybki Automatyczny 50° - automatyczny program do średnio ilekko zabrudzonych na- czyń. Cykl do codziennego stosowania, który zapewnia optymalne rezultaty zmywania isu- szenia wkrótszym czasie. 1:00-1:50 7,5-15,5 0,70-1,10

Szybki 45° - Program należy stosować przy połowie załadun- ku lub lekko zabrudzonych naczyniach, na których nie zalegają resztki jedzenia. Nie ma fazy suszenia.

Kryształy 45° - Program do mycia delikatnych naczyń, które są bardziej wrażliwe na wysoką temperaturę, np. szklanki ikubeczki. 1:40-1:50 12,5-16,5 0,95-1,20

Cichy 55° - Odpowiedni do zmywania wnocy. Zapewnia opty- malne rezultaty zmywania isuszenia przy najniższej emisji hałasu. 3:50-4:10 10,5-14,5 0,80-1,15

Dezynfekujący 65° - Średnio lub bardzo zabrudzone na- czynia, z dodatkowym działaniem antybakteryjnym. Można wykorzystywać do wykonania czynności związanych zkonser- wacją zmywarki.

Mycie wstępne - Opłukiwanie naczyń przeznaczonych do późniejszego mycia. W tym programie nie używa się żadne- go detergentu.

0:12 4,5 0,10 P10 Samoczyszczenie 65° - Program przeznaczony do przepro- wadzania konserwacji zmywarki,tylko w przypadku gdy zmy- warka jest PUSTA, z zastosowaniem specjalnych detergentów służących do konserwacji zmywarki.

1:15 11,0 1,10 ŚWIATŁO SKIEROWANE NA PODŁOGĘ - Lampka LED świecąca na podłogę wskazuje, że zmywarka działa. Lampka pozostaje włączona podczas cyklu i wyłącza się po jego zakończeniu. Ta funkcja jest domyślnie ustawiona jako aktywna, jednak można ją wyłączyć w “MENU USTAWIEŃ”. DODATKOWE SUSZENIE - Wyższa temperatura podczas ostatniego płukania i przedłużona faza suszenia pozwala na lepsze suszenie. Opcja DODATKOWE SUSZENIE powoduje wydłużenie cyklu zmywania.PL

UTRZYMANIE IKONSERWACJA CZYSZCZENIE ZESPOŁU FILTRAZespół ltra należy regularnie czyścić, zapobiegając jego zapychaniu iza-pewniając prawidłowy odpływ ścieków.Używanie zmywarki, wktórej zablokowane są ltry lub zawierającej ciała obce wukładzie ltrowania może spowodować nieprawidłowe działanie urządzenia, co prowadzi do obniżenia wydajności, głośnej pracy lub więk-szego wykorzystania mediów.Zespół ltra składa się ztrzech ltrów, które usuwają resztki jedzenia zmy-jącej wody, anastępnie umożliwiają jej obieg: aby uzyskać najlepsze rezul-taty zmywania, należy utrzymywać je wczystości.Nie wolno używać zmywarki bez ltrów lub jeśli ltry są źle zamoco-wane.Co najmniej raz na miesiąc lub po każdych 30 cyklach zmywania należy sprawdzić zespół ltra iwrazie potrzeby oczyścić go dokładnie pod bieżącą wodą za pomocą szczoteczki znie-metalowym włosiem ipostępując zgod-nie zponiższymi instrukcjami:

1. Odkręcić ltr cylindryczny Awkierunku ruchu wskazówek zegara iwy-

ciągnąć go (Rys. 1). Ważne jest, aby przy ponownym montażu ltra, dwa trójkąty pokazane na zbliżeniu, spotkały się.2. Zdjąć korek ltra B lekko naciskając boczne klapki (Rys. 2).3. Wysunąć ltr płytkowy ze stali nierdzewnej C (Rys. 3).

4. Wprzypadku odnalezienia ciał obcych (np. potłuczonego szkła, porcela-

ny, kości, pestek owoców itp.), należy je ostrożnie wyjąć.

5. Sprawdzić syfon iusunąć wszelkie resztki potraw. NIGDY NIE NALEŻY

WYJMOWAĆ osłony pompy cyklu myjącego (pokazane strzałką) (Rys. 4).Po oczyszczeniu ltrów założyć zpowrotem zespół ltra izamocować go wprawidłowym położeniu; jest to niezbędne dla utrzymania sprawnego funkcjonowania zmywarki.

ŁADOWANIE KOSZY POJEMNOŚĆ: 15 standardowych nakryćPÓŁKA-KOSZ NA SZTUĆCE Trzecia półka-kosz jest przeznaczona do umieszczania sztućców.Sztućce należy wkładać tak, jak to pokazano na rysunku. Rozdzielone ułożenie sztućców ułatwia ich wyjmowanie po zmywaniu izapewnia lep-sze wysuszenie.Noże i inne akcesoria o ostrych czubkach ikrawędziach należy układać ostrzami skie-rowanymi wdół.Półka na sztućce jest wyposażona wdwie prze-suwne boczne półki, aby uzyskać jak najwyższą przestrzeń pod spodem iumożliwić umieszcze-nie wysokich naczyń wgórnym koszu.GÓRNY KOSZTu należy wkładać delikatne i lekkie naczynia: szklanki, liżanki, talerzyki, małe miseczki do sa-łatek.Górny kosz jest wyposażony w podnoszone wsporniki, które mogą być używane w pozycji pionowej przy wkładaniu spodeczków/talerzy-ków deserowych lub w pozycji opuszczonej, przy wkładaniu misek ipojemników na żywność.(przykładowe załadowanie górnego kosza)Regulacja wysokości górnego koszaWysokość górnego kosza można wyregulować: wyższe położenie umoż-liwia umieszczenie dużych naczyń w dolnym koszu, a niższe pozwala na najwyższe ustawienie podnoszonych wsporników, co daje więcej miejsca u góry, a jednocześnie pozwala uniknąć stykania się znaczyniami umieszczonymi wdolnym koszu.Górny kosz jest wyposażony w regulator wysokości górnego kosza (patrz ilustracja); bez naciskania dźwi-gienek, można łatwo podnieść kosz trzymając go za boczne części iumieszczając stabilnie wgórnym poło-żeniu.Aby przywrócić dolne położenie, nacisnąć dźwigienki Apo bokach kosza iprzesunąć kosz wdół.Zdecydowanie zalecamy, aby nie regulować wysokości kosza, gdy jest załadowany.NIGDY nie podnosić lub opuszczać kosza tylko z jednej strony.Składane półeczki zregulowanym położeniemBoczne składane klapy można złożyć lub rozło-żyć, aby zoptymalizować ułożenie naczyń wko-szyku.Kieliszki do wina można bezpiecznie umieścić, wkładając nóżkę każdego kieliszka do odpo-wiedniego otworu.Wzależności od modelu: • aby rozłożyć klapy, należy wysunąć je do góry iobrócić lub zwolnić zzatrzasków ipociągnąć do dołu.• aby złożyć klapy, należy obrócić je iwsunąć je do dołu lub wyciągnąć do góry izamocować do zatrzasków. DOLNY KOSZDo garnków, pokrywek, talerzy, misek do sałatek, sztućców itp. Duże tale-rze ipokrywki powinny być umieszczane zboku, aby uniknąć stykania się zramieniem natryskowym. Dolny kosz jest wyposażony w podnoszone wsporniki, które mogą być używane wpołożeniu pionowym przy wkładaniu talerzy lub wpołożeniu poziomym, aby ułatwić wkładanie patelni imisek.(przykładowe załadowanie dolnego kosza)POWER CLEAN®System Power Clean® wykorzystuje specjalne dysze wodne znajdujące się ztyłu komory, które pozwalają na intensywne mycie bardzo zabrudzonych naczyń. Dolny kosz posiada miejsce do umieszczania dużych przedmiotów. Ztyłu kosza znajduje się specjalny wysuwa-ny wspornik, który może być używany do podparcia patelni lub blach do pieczenia iustawienia ich pionowo, dzięki czemu będą zajmowały mniej miejsca.Umieszczając garnki/patelnie skierowane wstronę elementu Power Clean®, należy włączyć POWER CLEAN na panelu sterowania.Stosowanie opcji Power Clean®:1. Dostosować obszar Power Clean (G), składa-jąc tylne uchwyty wtaki sposób, aby móc włożyć garnki.2. Włożyć przechylone wpionie garnki ipatel-nie w obszar Power Clean®. Garnki muszą być zwrócone wkierunku silnych dysz wodnych.ULUBIONY PROGRAM - Ulubiony program można zapisać i będzie łatwo dostępny. Znaleźć program przy użyciu przycisku POPRZEDNI/NASTĘPNY, a następnie wcisnąć i przytrzymać przycisk Ulubionego programu przez 3 sekundy.ZAWÓR WODY ZAMKNIĘTY - Alarm - Miga, gdy nie jest doprowadzana woda lub zawór wody jest zamknięty.PLInstrukcja Codziennej Eksploatacji

Świeci się wskaźnik soli Zbiornik soli jest prawie pusty. Napełnij zbiornik solą (aby uzyskać więcej informacji, patrz NAPEŁNIANIE ZBIORNIKA SOLI). Wrazie potrzeby sprawdź ustawienie twardości wody, patrz TABELA TWARDOŚCI WODY. Wskaźnik soli miga Zbiornik soli jest pusty. Jak najszybciej napełnij zbiornik solą. Używanie urządzenia bez soli może spowodować uszkodze- nie jego podzespołów wewnętrznych. Wskaźnik płynu nabłyszczającego świeci się lub miga Dozownik płynu nabłyszczającego jest pusty. (Po ponownym napełnieniu wskaźnik płynu nabłyszcza- jącego może pozostać zapalony przez krótki czas). Ponownie napełnij dozownik płynem nabłyszczającym (aby uzyskać więcej informacji, patrz NAPEŁ- NIANIE DOZOWNIKA PŁYNU NABŁYSZCZAJĄCEGO). Wskaźnik odkamieniania świeci się lub miga; wyświetlany jest alarm „dES”. Na wewnętrznych podzespołach urządzenia osadza się kamień. Natychmiast usuń kamień zurządzenia korzystając zprogramu Samoczyszczenie idostępnego na ryn- ku preparatu do usuwania kamienia (patrz OPCJE IFUNKCJE). Ponownie napełnij zbiornik solą. Sprawdź ustawienie twardości wody. Jeśli urządzenie nie zostanie odkamienione, przestanie działać. Zmywarka nie włącza się lub nie re- aguje na polecenia. Urządzenie nie zostało prawidłowo podłączone do zasilania. Włóż wtyczkę przewodu zasilającego do gniazdka. Przerwa wdopływie prądu. Ze względów bezpieczeństwa, zmywarka nie uruchomi się ponownie automatycznie po przywróce- niu zasilania. Otwórz drzwiczki zmywarki, naciśnij przycisk START/Pauza izamknij drzwiczki wprzeciągu 4 sekund. Drzwiczki zmywarki nie są zamknięte. Sworzeń NaturalDry nie jest wsunięty. Energicznie popchnij drzwiczki aż do usłyszenia “kliknięcia”. Cykl zostaje przerwany przez otwarcie drzwi przez ponad 4 sekundy. Naciśnij przycisk START/Pauza izamknij drzwiczki wprzeciągu 4 sekund. Panel sterowania nie odpowiada lub wyświetlany jest komunikat F6 E1. Wyłącz urządzenie, naciskając przycisk WŁ.-WYŁ./RESET, po około jednej minucie zpowrotem je włącz iponownie uruchom program. Jeśli problem nadal występuje, odłącz urządzenie na 1 minutę, anastępnie podłącz je zpowrotem. Zmywarka nie od- pompowuje wody. Na wyświetlaczu widoczny jest komu- nikat: F7 E3 lub F9 E1 Filtr jest zatkany resztkami potraw lub kamieniem. Oczyść ltr iusuń kamień zurządzenia (patrz CZYSZCZENIE ZESPOŁU FILTRA iINSTRUKCJA ODKA- MIENIANIA). Wąż odpływowy jest zagięty. Sprawdź wąż odpływowy (patrz INSTRUKCJA INSTALACJI). Rura odpływu zlewu jest zatkana. Oczyść rurę odpływu wzlewie. Zmywarka powoduje nadmier- ny hałas. Naczynia stukają między sobą. Prawidłowo rozmieść naczynia (patrz ŁADOWANIE KOSZY). Występuje nadmierna ilość piany. Porcja detergentu nie została poprawnie odmierzona, albo detergent nie nadaje się do stosowa- nia wzmywarkach (patrz NAPEŁNIANIE DOZOWNIKA DETERGENTU). Ponownie uruchom bieżący cykl poprzez WYŁĄCZENIE zmywarki, następnie włącz ją ponownie, wybierz nowy program, na- ciśnij przycisk START/Pauza izamknij drzwiczki wprzeciągu 4 sekund. Nie dodawaj żadnego de- tergentu. Naczynia nie zostały prawidłowo rozmieszczone. Prawidłowo rozmieść naczynia (patrz ŁADOWANIE KOSZY). Filtr jest zatkany resztkami potraw lub kamieniem. Oczyść zespół ltra (patrz UTRZYMANIE IKONSERWACJA). Naczynia nie są czy- ste. Naczynia nie zostały prawidłowo rozmieszczone. Prawidłowo rozmieść naczynia (patrz ŁADOWANIE KOSZY). Ramiona natryskowe nie mogą obracać się swo- bodnie, zaczepiają się onaczynia. Prawidłowo rozmieść naczynia (patrz ŁADOWANIE KOSZY). Sprawdzić, czy górny kosz jest wprawi- dłowym położeniu iwrazie potrzeby wyreguluj (podnieś). Cykl zmywania jest zbyt delikatny. Wybierz odpowiedni cykl zmywania (patrz TABELA PROGRAMÓW). Występuje nadmierna ilość piany. Porcja detergentu nie została poprawnie odmierzona, albo detergent nie nadaje się do stosowania wzmywarkach (patrz NAPEŁNIANIE DOZOWNIKA DETERGENTU). Pokrywka przegródki na płyn nabłyszczający nie została prawidłowo zamknięta. Upewnij się, czy dozownik płynu nabłyszczającego jest zamknięty. Filtr jest zatkany resztkami potraw lub kamieniem. Oczyść ltr iusuń kamień zurządzenia (patrz CZYSZCZENIE ZESPOŁU FILTRA). Zbiornik soli jest pusty. Napełnij zbiornik soli (patrz NAPEŁNIANIE ZBIORNIKA SOLI). Jeśli zmywarka nie działa prawidłowo, należy sprawdzić czy problem można rozwiązać wykonując czynności opisane poniżej. Wprzypadku błędów lub problemów prosimy skontaktować się zzakładem serwisowym, którego dane kontaktowe można odnaleźć wksiążeczce gwaran- cyjnej. Części zamienne będą dostępne przez okres do 7 lub do 10 lat, zgodnie zokreślonymi wymaganiami rozporządzenia.

CZYSZCZENIE RAMION NATRYSKOWYCH

Może się zdarzyć, że resztki potraw pozostaną na ramio- nach natryskowych i będą zatykać otwory, przez które wytryskiwana jest woda. Dla- tego też zaleca się, aby od czasu do czasu sprawdzić ra- miona natryskowe ioczyścić je małą szczoteczką z nie- -metalowym włosiem. Aby usunąć spryskiwacz gór- ny, usuń go zkolektorem. Dolne ramię natryskowe można wyjmo- wać pociągając je w górę i obracając je w kierunku przeciwnym do wskazówek zegara. Ponowne osadzenie ramienia na- tryskowego odbywa się poprzez pocią- gnięcie go wdół iobrócenie go wkierun- ku zgodnym zruchem wskazówek zegara. Górne ramię natryskowe można wyj- mować wciskając je wgórę iobracając je w kierunku przeciwnym do wska- zówek zegara. Ponowne osadzenie ramienia natryskowego odbywa się poprzez pociągnięcie go wgórę iob- rócenie go wkierunku zgodnym zru- chem wskazówek zegara.PL

Zasady, standardową dokumentację, informacje na temat zamawiania części zamiennych oraz dodatko- we informacje oprodukcie można znaleźć:

• Używając kodu QR iodwiedzając naszą stronę internetową: docs.whirlpool.eu

• Odwiedzając naszą stronę internetową: parts-selfservice.whirlpool.com

• Ewentualnie można skontaktować się znaszą obsługą posprzedażową (patrz numer telefonu wksiążeczce gwarancyjnej). Kontaktując się znaszą obsługą posprzedażową, należy podać kody zamieszczone na tabliczce identykacyjnej produktu. Informacje o modelu można uzyskać przy pomocy kodu QR podanego na etykiecie energetycznej. Etykieta zawiera również identykator modelu, którego można użyć do znalezienia informacji na portalu rejestru pod adresem https://eprel.ec.europa.eu. IEC 436

Zmywarka nie napeł- nia się wodą. Na wyświetlaczu widoczny jest komu- nikat: H2O i się świeci; rozlega się alarm aku- styczny. Brak wody wsieci wodociągowej lub zawór jest zamknięty. Sprawdź, czy woda dopływa zsieci wodociągowej lub czy zawór wody jest otwarty. Wąż dopływowy wody jest zagięty. Sprawdź wąż dopływowy (patrz INSTRUKCJA INSTALACJI). Otwórz drzwiczki zmywarki, naciśnij przycisk START/Pauza izamknij drzwiczki wprzeciągu 4 sekund. Filtr siatkowy wwężu dopływowym wody jest zapchany; niezbędne jest jego oczyszczenie. Sprawdź ioczyść ltr siatkowy wwężu dopływowym wody. Otwórz drzwiczki zmywarki, naciśnij przycisk START/Pauza izamknij drzwiczki wprzeciągu 4 sekund. Zmywarka kończy cykl przedwcześnie. Na wyświetlaczu widoczny jest komu- nikat: F8 E3 Filtr jest zatkany resztkami potraw lub kamieniem. Oczyść ltr iusuń kamień zurządzenia (patrz CZYSZCZENIE ZESPOŁU FILTRA iINSTRUKCJA ODKA- MIENIANIA). Wąż odpływowy ustawiony zbyt nisko lub odpro- wadzanie wody za pomocą syfonu do domowej sieci kanalizacyjnej. Sprawdź czy końcówka węża odpływowego jest ustawiona na odpowiedniej wysokości (patrz IN- STRUKCJA INSTALACJI). Sprawdź czy woda nie jest odprowadzana za pomocą syfonu do domowej sieci kanalizacyjnej, iwrazie potrzeby zamontować przerywacz syfonu/zawór napowietrzający. Występuje nadmierna ilość piany. Porcja detergentu nie została poprawnie odmierzona, albo detergent nie nadaje się do stosowa- nia wzmywarkach (patrz NAPEŁNIANIE DOZOWNIKA DETERGENTU). Powietrze winstalacji doprowadzenia wody. Sprawdź czy winstalacji wodnej nie ma nieszczelności lub innych problemów umożliwiających dostęp powietrza. Naczynia nie są do- brze wysuszone. Brak płynu nabłyszczającego lub dawka jest zbyt mała. Upewnij się, że dozownik płynu nabłyszczającego jest napełniony (patrz NAPEŁNIANIE DOZOW- NIKA PŁYNU NABŁYSZCZAJĄCEGO). Same tabletki wielofunkcyjne do zmywarek nie zapewnią tak dobrych efektów suszenia, jak rzeczywiste używanie płynu nabłyszczającego. Naczynia zostały wyładowane po automatycznym otwarciu drzwi, ale przed faktycznym zakończe- niem cyklu. Przed rozpoczęciem rozładowywania naczyń należy upewnić się, że cykl zakończył się (patrz CO- DZIENNA EKSPLOATACJA). Wcelu uzyskania jeszcze lepszych rezultatów suszenia zaleca się pozo- stawienie naczyń wewnątrz zmywarki zotwartymi drzwiami przez dodatkowe 15 minut po za- kończeniu cyklu. Naczynia są ulokowane zbyt płasko. Wprzypadku zauważenia kałuż wody wzagłębieniach liżanek, kubków lub misek, spróbuj zała- dować naczynia (zwłaszcza wgórnym koszu), tak aby zapewnić większe nachylenie, wcelu umoż- liwienia ściekania większej ilości wody przed rozpoczęciem suszenia. Wybrany cykl nie posiada fazy suszenia. Prosimy sprawdzić wTABELI PROGRAMÓW, czy wybrany program jest wyposażony wfazę susze- nia. Cykl bez fazy suszenia może nie zapewniać pożądanej wydajności suszenia, dlatego zaleca się zmianę wyboru cyklu na ten, który posiada fazę suszenia. Naczynia są wykonane ztworzywa sztucznego lub materiału antyadhezyjnego. Trochę kropelek wody, pozostających na tego typu materiale, jest zjawiskiem normalnym. Naczynia iszklanki mają niebieskie smugi lub niebieska- we odcienie. Dozowanie płynu nabłyszczającego jest nadmier- ne. Zmień dozowanie na niższe ustawienia. Naczynia iszklanki są pokryte wapien- nym lub biała- wą warstwą. Zbiornik soli jest pusty. Jak najszybciej napełnij zbiornik solą. Używanie urządzenia bez soli może spowodować uszkodze- nie jego podzespołów wewnętrznych. Twardość wody jest ustawiona na zbyt niską twar- dość. Zwiększ ustawienie (patrz TABELA TWARDOŚCI WODY). Pokrywka zbiornika soli nie jest dokładnie za- mknięta. Sprawdź izamknij pokrywkę zbiornika soli. Zbiornik płynu nabłyszczającego jest pusty lub dozowanie płynu nabłyszczającego jest niewy- starczające. Ponownie napełnij dozownik płynem nabłyszczającym isprawdź ustawienie dozowania (aby uzy- skać więcej informacji, patrz NAPEŁNIANIE DOZOWNIKA PŁYNU NABŁYSZCZAJĄCEGO). Zmywarka wyświetla komunikat F8E5 Zawór jest zablokowany lub uszkodzony. Jeśli to możliwe, zamknij zawór wody. Nie wyłączaj zasilania. Zadzwoń do serwisu.ROGhid De Referinţă
