Typ produktu	Piła szablasta bezprzewodowa (akumulatorowa)
Marka	DEDRA
Model	DED7061
Zasilanie	18 V DC (akumulator Li-ion, linia SAS+ALL)
Liczba skoków na biegu jałowym	0 - 2800 min⁻¹
Skok ostrza	25 mm
Maks. głębokość cięcia w drewnie	40 mm
Maks. głębokość cięcia w stali	5 mm
Maks. głębokość cięcia w plastiku	30 mm
Maks. głębokość cięcia w ceramice	35 mm
Waga (bez akumulatora)	2,3 kg
Poziom ciśnienia akustycznego (LpA)	77,1 dB(A) (niepewność 3 dB)
Poziom mocy akustycznej (LwA)	88,1 dB(A) (niepewność 3 dB)
Drgania (cięcie płyty wiórowej)	6,143 m/s² (niepewność 1,5 m/s²)
Drgania (cięcie belki drewnianej)	4,485 m/s² (niepewność 1,5 m/s²)
Stopień ochrony	IP20
Wymagany typ akumulatora	Li-ion SAS+ALL (nie dołączony)
Wymagana ładowarka	Ładowarka SAS+ALL (nie dołączona)
Zawartość opakowania	1 piła szablasta, 1 ostrze do drewna, 1 klucz imbusowy 4 mm
Główne funkcje	Cięcie drewna, metalu, plastiku, ceramiki; wymienne ostrze; regulowana podstawa; wyłącznik z blokadą
Konserwacja i czyszczenie	Czyścić otwory wentylacyjne sprężonym powietrzem; regularnie sprawdzać stan ostrza
Bezpieczeństwo	Blokada wyłącznika; szczegółowe instrukcje bezpieczeństwa; ochrona przed przypadkowym kontaktem; bezpieczne zatrzymanie w przypadku zablokowania
Części zamienne i naprawialność	Serwis posprzedażowy Dedra-Exim; dostępne ostrza zamienne (ref. DED79681-79689)
Gwarancja	24 miesiące na piłę szablastą (z wyłączeniem ostrzy i akcesoriów)

Często zadawane pytania - DED7061 DEDRA

Jak zamontować ostrze w pile szablastej DED7061?

Obróć obejmę uchwytu ostrza w kierunku strzałki, włóż ostrze z zębami skierowanymi w dół, a następnie zwolnij obejmę. Sprawdź, czy ostrze jest prawidłowo zablokowane, pociągając za nie.

Jak wyregulować podstawę?

Odkręć śrubę blokującą pod urządzeniem za pomocą klucza imbusowego 4 mm (bez całkowitego wykręcania), ustaw podstawę w żądanej pozycji, a następnie dokręć śrubę.

Jakie materiały mogę ciąć tą piłą?

Można ciąć drewno (maks. 40 mm), stal (maks. 5 mm), plastik (maks. 30 mm) i ceramikę (maks. 35 mm) przy użyciu odpowiedniego ostrza.

Jaki akumulator i ładowarka są kompatybilne?

Piła działa wyłącznie z akumulatorami Li-ion z linii SAS+ALL DEDRA. Ładowarka również musi być z tej samej linii. Akumulator i ładowarka nie są dołączone.

Co zrobić, jeśli urządzenie nie uruchamia się?

Sprawdź, czy akumulator jest prawidłowo zamontowany i naładowany. Jeśli jest uszkodzony, wymień go. Jeśli problem nadal występuje, silnik lub wyłącznik może być uszkodzony; skontaktuj się z serwisem.

Jak konserwować piłę szablastą?

Przed każdym użyciem sprawdź stan ostrza i otworów wentylacyjnych. W razie potrzeby wyczyść otwory sprężonym powietrzem. Po użyciu wyjmij akumulator i wyczyść urządzenie lekko wilgotną ściereczką.

Czy mogę używać ostrzy innych marek?

Zaleca się używanie wyłącznie ostrzy w dobrym stanie, kompatybilnych z systemem mocowania piły. Zalecane są ostrza zamienne DEDRA (ref. DED79681–DED79689).

Jakie są podstawowe środki ostrożności?

Zawsze noś ochronniki słuchu (wysoki poziom hałasu). Trzymaj urządzenie za izolowane powierzchnie podczas cięcia w pobliżu ukrytych kabli. Nie dotykaj ostrza po użyciu (może być gorące). Używaj podstawy do stabilizacji cięcia.

Jak wyciąć otwór w płycie?

Najpierw wywierć otwór o średnicy większej niż szerokość ostrza, następnie włóż ostrze w ten otwór i rozpocznij cięcie.

Jaki jest okres gwarancji?

Piła szablasta objęta jest 24-miesięczną gwarancją od daty zakupu. Ostrza i klucz imbusowy nie są objęte gwarancją. Zachowaj kartę gwarancyjną i dowód zakupu.

INSTRUKCJA OBSŁUGI DED7061 DEDRA

Instrukcja ważna dla urządzeń wyprodukowanych po: / Návod pro zařízení vyrobená po: / Návod pre obsluhu zariadení vyrobených po: / Instrukcija – jrenginiai, kurie buvo pagaminti nuo: / Lietošanas instrukcija iericem izgatavotiem péc: / Útmutató a után gyártott készülékekhez: / Mode d'emploi pour les appareils fabriqués après: / Manual de Instrucciones para las máquinas fabricadas después de: / Manualul de utilizare pentru aparale fabricate după: / Gebruiksaanwijzing voor apparaten geproduceerd na: / Bedienungsanleitung für Geräte, hergestellt wurden die nach dem: 01.04.2019

Piła szablasta SAS+ALL 18V

Instrukcja obsługi z kartą gwarancyjną

PL Dedra Exim zabronione. Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

[e-mail] www.dedra.pl

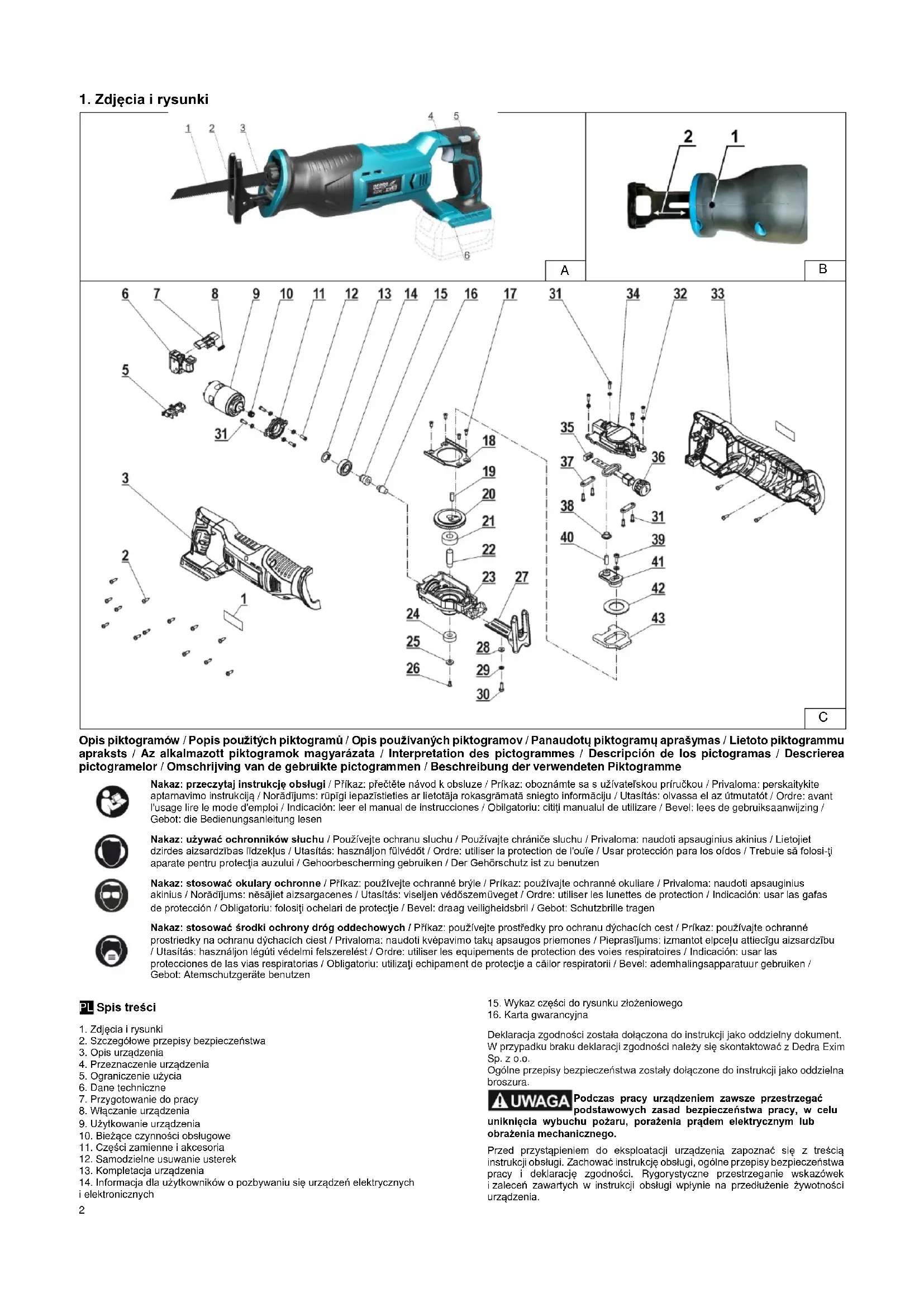

1. Zdjęcia i rysunki

1. Zdjęcia i rysunki

2. Szczegółowe przepisy bezpieczeństwa

3. Opis urządzenia

4. Przeznaczenie urządzenia

5. Ograniczenie użycia

6. Dane techniczne

7. Przygotowanie do pracy

8. Włączanie urządzenia

9. Użytkowanie urządzenia

10. Bieżące czynności obsługowe

11. Części zamienne i akcesoria

12. Samodzielne usuwanie usterek

13. Kompletacja urządzenia

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych

i elektronicznych

1. Wykaz części do rysunku złożeniowego
2. Karta gwarancyjna

Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument. W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z o.o.

Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

⚠ UWAGA Podczas pracy urządzeniem zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia zapoznać się z treścią instrukcji obsługi. Zachować instrukcję obsługi, ogólne przepisy bezpieczeństwa pracy i deklarację zgodności. Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w instrukcji obsługi wpłynie na przedłużenie żywotności urządzenia.

UWAGA

Podczas pracy bezwzględnie przestrzegać wskazówek zawartych w przepisach bezpieczeństwa pracy.

W razie przekazania urządzenia innej osobie, przekazać jej również instrukcję obsługi, ogólne przepisy bezpieczeństwa pracy i deklarację zgodności. Firma Dedra Exim nie odpowiada za wypadki powstałe w wyniku nieprzestrzegania wskazówek bezpieczeństwa pracy. Przeczytać uważnie wszystkie ogólne przepisy bezpieczeństwa pracy i instrukcję obsługi. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem i/lub poważnymi obrażeniami.

UWAGA

Urządzenie z linii SAS+ALL zostało zaprojektowane do pracy tylko z akumulatorami linii SAS+ALL.

Akumulator Li-lon i ładowarka nie stanowią wyposażenia zakupionego urządzenia i należy nabyć je oddzielnie. Stosowanie innych akumulatorów jest zabronione.

2. Szczegółowe przepisy bezpieczeństwa

• Elektronarzędzie trzymać za izolowane uchwyty z tworzywa sztucznego, podczas wykonywania czynności, w których brzeszczot może zetknąć się z ukrytymi przewodami elektrycznymi. Element tnący w kontakcie z przewodem pod napięciem może spowodować, że pojawi się napięcie na odsłoniętych metalowych częściach urządzenia, co może spowodować porażenie prądem elektrycznym.
• Używać zacisków lub innego praktycznego sposobu, aby zabezpieczyć i podeprzeć obrabiany przedmiot na stabilnej platformie. Trzymanie przedmiotu obrabianego ręcznie lub przy ciele pozostawia go niestabilnym i może prowadzić do utraty kontroli.
• Nie zbliżać rąk do pracującej końcówki roboczej. Nie wsuwać ich pod obrabiany przedmiot. Przy kontakcie z brzeszczotem istnieje niebezpieczeństwo zranienia.
• Należy stosować wyłącznie nieuszkodzone brzeszczoty, znajdujące się w nienagannym stanie technicznym. Wygięte, nieostre brzeszczoty mogą się złamać, dodatkowo mogą mieć wpływ na linię cięcia, a także mogą przyczynić się do odrzutu.
• Nie należy dotykać brzeszczotu lub obrablanego materiału tuż po zakończeniu pracy. Elementy te mogą być silnie rozgrzane i mogą spowodować oparzenie.
• Nie wolno przecinać materiału, którego wymiary (głębokość) przekraczają wymiary podane w danych technicznych.
• Przed uruchomieniem urządzenia upewnij się, że nie dotyka ono do materiału.
• Nie wolno odkładać urządzenia, które nadal jest w ruchu. Przed odłożeniem urządzenia należy się upewnić, że brzeszczot się zatrzymał.

Nawet, jeśli urządzenie jest eksploatowane zgodnie z instrukcją obsługi niemożliwe jest całkowite wyeliminowanie pewnego czynnika ryzyka związanego z konstrukcją i przeznaczeniem urządzenia.

W szczególności występują następujące ryzyka:

• Dotknięcie ostrej końcówki roboczej-brzeszczotu.
• Dotknięcie gorącego brzeszczotu, który nagrzewa się w trakcie pracy.
• Złamanie lub pęknięcie brzeszczotu.
• Odrzucenie narzędzia z powodu zaklinowania się brzeszczotu.
• Odrzucenie części lub całości obrabianego materiału.

3. Opis urządzenia

Rys. A: 1. Brzeszczot, 2. Stopa oporowa, 3. Uchwyt brzeszczotu, 4. Włącznik, 5. Blokada włącznika, 6. Gniazdo akumulatora.

4. Przeznaczenie urządzenia

Piła szablasta służy do cięcia drewna i materiałów pochodnych, materiałów ceramicznych, metali, tworzyw sztucznych – pod warunkiem zastosowania odpowiedniego brzeszczotu.

Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

5. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie z zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”.

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność.

Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

Urządzenie z linii SAS+ALL zostało zaprojektowane do pracy tylko z akumulatorami linii SAS+ALL.

Dopuszczalne warunki pracy

S2 10 (praca 10-minutowa)

Chronić przed wilgocią i opadami atmosferycznymi.

Zakres temperatur ładowania akumulatorów 10 - 30°C.

Nie wystawiać na temperaturę powyżej 50°C.

6. Dane techniczne

Model	DED7061
Zasilanie [V]	18 d.c.
Typ akumulatora	Li-Ion
Liczba skoków n_0 (min ^-1 )	0-2800
Skok brzeszczotu [mm]	25
Maksymalna głębokość cięcia:
- w drewnie [mm]	40

- w stali [mm]	5
- w tworzywie sztucznym [mm]	30
- w ceramice [mm]	35
Stopień ochrony przed dostępem bezpośrednim	IP20
Emisja hałasu:
- poziom mocy akustycznej L_wA [dB(A)]	88,1
- poziom ciśnienia akustycznego L_pA [dB(A)]	77,1
- niepewność pomiaru K_wA , K_pA [dB(A)]	3
Wibracje
- poziom drgań na rękojeści przy cięciu płyty wiórowej a_h,B [m/s ^2 ]	6,143
- poziom drgań na rękojeści przy cięciu belki drewnianej a_h,WB [m/s ^2 ]	4,485
- niepewność pomiaru K [m/s ^2 ]	1,5
Masa urządzenia (bez akumulatora) [kg]	2,3

Informacja na temat drgań i hałasu

Wartość łączona drgań a_n oraz niepewność pomiaru określono zgodnie z normą EN 62841-1 i podano w tabeli.

Emisja hałasu została określona zgodnie z EN 62841-1, wartości podano powyżej w tabeli.

! UWAGA

Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze używać środków ochrony słuchu!

Deklarowana łączna wartość drgań została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany poziom drgań może być również wykorzystywany do wstępnej oceny narażenia na drgania.

Poziom drgań podczas rzeczywistego użytkowania urządzenia może się różnić od zadeklarowanych wartości, w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.

7. Przygotowanie do pracy

! UWAGA

Urządzenie stanowi część linii SAS+ALL, dlatego, aby z niego skorzystać, należy skompletować zestaw, rządzenia, akumulatora i ładowarki.

składający się z urządzenia, akumulatora i ładowarki.

! UWAGA

Czynności opisane w tym rozdziale wykonywać przy urządzeniu odłączonym od źródła zasilania.

Przed zamontowaniem brzeszczotu upewnić się, że jest on przeznaczony do obrabianego materiału, a jego długość jest większa niż planowana głębokość cięcia. Obrócić kołnierz uchwytu brzeszczotu (rys. A, 3) zgodnie z kierunkiem wytloczonej strzałki. Trzymając obrócony kołnierz, wsunąć brzeszczot skierowany zębami do dołu. Zwolnić kołnierz, powróci on automatycznie do pozycji blokującej brzeszczot. Pociągnąć brzeszczot i upewnić się, że jest zablokowany i nie wypada z uchwytu.

Regulacja stopy oporowej

W zależności od użytego brzeszczotu, może zaistnieć potrzeba regulacji wysunięcia stopy oporowej. W tym celu należy poluzować śrubę blokującą stopę, która znajduje się na spodzie urządzenia (rys. B, 1). Do odblokowania śruby należy użyć klucza amputowego 4 mm, należy zwrócić uwagę, aby nie wykręcać jej do końca. Następnie ustawić stopę w odpowiedniej pozycji (rys. B, 2), dokręcić z powrotem śrubę. Upewnić się, że stopa jest prawidłowo zablokowana.

Montaż akumulatora

Zamontować akumulator w gnieździe (rys. A, 6) – wsunąć go do końca, upewnić się, że zatrzask blokady akumulatora zabezpiecza go przed przypadkowym wysunięciem się podczas pracy. Urządzenie jest gotowe do pracy.

8. Włączanie urządzenia

! UWAGA

Przed uruchomieniem urządzenia bezwzględnie

wykonać czynności opisane w rozdziale „Przygotowanie

Nie kierować brzeszczotu w stronę operatora lub osób postronnych. Upewnić się, że brzeszczot do niczego nie dotyka. Chwycić urządzenie oburącz, upewnić się, że ma się pewny chwyt i pełną kontrolę nad urządzeniem.

! UWAGA

Podczas uruchamiania może wystąpić zjawisko nagłego

odrzutu, należy zachować szczególną ostrożność. jest uruchamianie urządzenia, jeśli trzymane jest ono Niedopuszczalne jest uruchamianie urządzenia, kiedy a obrabianego materiału lub jest w nim zakleszczony.

Wcisnąć przycisk blokady włącznika (rys. A, 5), a następnie wcisnąć włącznik (rys. A, 4). Urządzenie rozpocznie pracę.

9. Użytkowanie urządzenia

W zależności od głębokości wciśnięcia przycisku włącznika (rys. A, 4) możliwa jest regulacja liczby skoków brzeszczotu: lekkie wciśnięcie włącznika zapewnia niską liczbę skoków, pełne wciśnięcie skutkuje osiągnięciem maksymalnej liczby skoków brzeszczotu. Należy pamiętać, że podczas pracy z urządzeniem, generowane są wibracje, które utrudniają utrzymanie stałej głębokości wciśnięcia włącznika, dlatego zalecana jest praca przy pełnej prędkości obrotowej silnika i maksymalnej liczbie skoków brzeszczotu.

Cięcia wykonywać, starając się opierać stopę oporową o obrabiany materiał. Cięcie rozpoczynąć w miarę możliwości od niewielkiej długości kontaktu brzeszczolu z obrabianym materiałem, stopniowo ją zwiększając (np. rozpoczynąć cięcie pod kątem, stopniowo poziomując urządzenie).

W przypadku potrzeby wycięcia otworu (np. w płycie) należy zacząć od wywiercenia otworu, odpowiednio większego niż rozmiar używanego brzeszczotu, a następnie dopiero rozpocząć pracę piłą szablastą. W przypadku zatrzymania pracy urządzenia, kiedy brzeszczot znajduje się w obrabianym materiale, najpierw wysunąć brzeszczot z rzazu, zanim przystąpi się do ponownego uruchomienia urządzenia.

10. Bieżące czynności obsługowe

Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Przed każdym uruchomieniem:

• Sprawdzić stan urządzenia i brzeszczotu; zwrócić uwagę, czy brzeszczot nie jest uszkodzony (np. pęknięty, wykruszony). Nie używać uszkodzonego brzeszczotu.
• Sprawdzić czy otwory wentylacyjne silnika nie są zasłonięte lub zabrudzone. W razie konieczności odsłonić, przedmuchać sprężonym powietrzem, oczyścić ścierką lekko zwilżoną wodą.
• Upewnić się, że brzeszczot jest poprawnie zamocowany.

Po każdym użyciu:

• Wyjąć akumulator z gniazda, aby uniknąć przypadkowego włączenia przez osoby postronne lub podczas przenoszenia.
• Wyjąć brzeszczot z uchwytu roboczego (analogicznie do montażu brzeszczotu opisanego w rozdziale „Przygotowanie do pracy”).

Przechowywanie i transport

Gdy urządzenie nie jest użytkowane, należy przechowywać je odlączone od źródła zasilania, poza zasięgiem dzieci, w suchym i przewiewnym miejscu. Urządzenie oraz inne elementy wymienione w kompletacji należy transportować w miarę możliwości w oryginalnym opakowaniu, w sposób nienarażający ich na działanie szkodliwych warunków otoczenia takich jak: wilgoć, opady atmosferyczne, wysoka temperatura (powyżej 50°C), nacisk mogący skutkować uszkodzeniem mechanicznym i innych, mogących mieć negatywny wpływ na opakowanie lub jego zawartość.

11. Części zamienne i akcesoria

Urządzenie z linii SAS+ALL można wyposażć w każdy akumulator z linii SAS+ALL. W celu dobrania odpowiedniego akumulatora i ładowarki zalecamy zapoznanie się z ofertą Dedra Exim na stronie internetowej www.dedra.pl.

Oferowane akcesoria:

• DED79681 – brzeszczoty do metalu (2 szt.)
• DED79682 – brzeszczoty do drewna 150 mm (3 szt.)
• DED79683 – brzeszczoty do drewna 240 mm (2 szt.)
• DED79687 – brzeszczot do betonu komórkowego 240 mm
• DED79688 – brzeszczot do betonu komórkowego 305 mm
• DED79689 – brzeszczot do betonu komórkowego 455 mm

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

12. Samodzielne usuwanie usterek

Przed przystąpieniem do samodzielnego usuwania usterek odłączyć urządzenie od zasilania.

Problem	Przyczyna	Rozwiązanie
Urządzenie nie działa.	Akumulator jest rozładowany.	Sprawdzić stan naładowania akumulatora, naładować.
	Akumulator jest złe podłączony.	Sprawdzić i poprawić podłączenie akumulatora.
	Akumulator jest uszkodzony	Wymienić akumulator na sprawny.
	Uszkodzony włącznik.	Przekazać urządzenie do serwisu.
Silnik nie ma mocy, rusza z trudem.	Uszkodzony silnik.	Przekazać urządzenie do serwisu.
Czuć zapach spalonej izolacji.	Uszkodzony silnik.	Przekazać urządzenie do serwisu.
Silnik przegrzewa się.	Zapchane otwory wentylacyjne.	Przedmuchać sprężonym powietrzem.
Efektywność pracy bardzo mała.	Zużyta końcówka robocza.	Wymienić końcówkę roboczą na nową.

13. Kompletacja urządzenia

1. Piła szablasta – 1 szt., 2. Brzeszczot do drewna – 1 szt., 3. Klucz ampulowy 4 mm – 1 szt.

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

(dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.

Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejska

Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

16. Wykaz części do rysunku złożeniowego

DED7061 (Rys. C)

1	Oznakowanie	23	Dolna obudowa przekładni
2	Śruba	24	Łożysko
3	Obudowa prawa	25	Podkładka
5	Przyłącze baterii	26	Śruba
6	Włącznik	27	Stopa oporowa
7	Blokada włącznika	28	Podkładka
8	Sprężyna	29	Podkładka sprężynowa
9	Silnik	30	Śruba
10	Koło zębate	31	Śruba
11	Mocowanie silnika	32	Podkładka sprężynowa
12	Śruba	33	Obudowa lewa
13	Seger	34	Górna obudowa przekładni
14	Łożysko	35	Osłona
15	Wrzeciono	36	Uchwyt roboczy
16	Koło zębate	37	Klamra dociskowa
17	Śruba	38	Łożysko ślizgowe
18	Podkładka	39	Śruba
19	Trzpień	40	Trzpień
20	Koło zębate z mimośrodem	41	Blok mimośrodu
21	Łożysko	42	Podkładka
22	Wał	43	Balans

Karta gwarancyjna

na

Piła szablasta 18V

Nr katalogowy: DED7061 nr partii: ....

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe
   z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta.

W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.

1. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Piła szablasta	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej
Brzeszczot, klucz ampulowy	Elementy nieobjęte gwarancją

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz

z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.

1. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

2. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

3. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;

d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

1. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym: - numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

- plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie

7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

1. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

2. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji“).

3. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

4. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

5. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

6. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

7. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

8. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać. Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Obsah

1. odstranil, změnil nebo poškodil sériová čísla, označení údajů a výkonové štítky;

2. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

(tykajúce są domácností)
