INSTRUKCJA OBSŁUGI PAC122838.3 Emerio

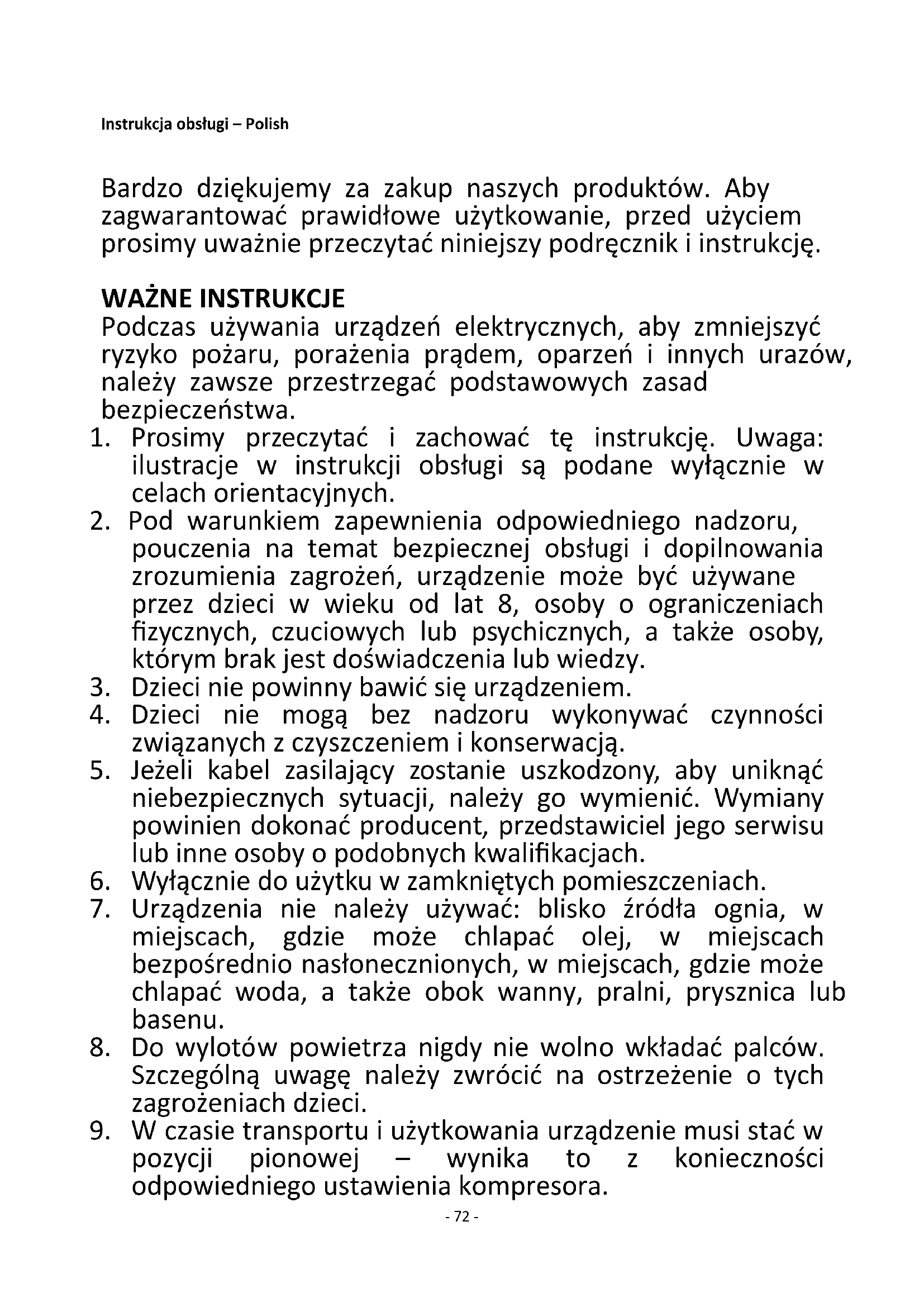

Podczas używania urządzeń elektrycznych, aby zmniejszyć ryzyko pożaru, porażenia prądem, oparzeń i innych urazów, należy zawsze przestrzegać podstawowych zasad bezpieczeństwa.

1. Prosimy przeczytać i zachować tę instrukcję. Uwaga:

ilustracje w instrukcji obsługi są podane wyłącznie w celach orientacyjnych.

2. Pod warunkiem zapewnienia odpowiedniego nadzoru,

pouczenia na temat bezpiecznej obsługi i dopilnowania zrozumienia zagrożeń, urządzenie może być używane przez dzieci w wieku od lat 8, osoby o ograniczeniach fizycznych, czuciowych lub psychicznych, a także osoby, którym brak jest doświadczenia lub wiedzy.

3. Dzieci nie powinny bawić się urządzeniem.

4. Dzieci nie mogą bez nadzoru wykonywać czynności

związanych z czyszczeniem i konserwacją.

5. Jeżeli kabel zasilający zostanie uszkodzony, aby uniknąć

niebezpiecznych sytuacji, należy go wymienić. Wymiany powinien dokonać producent, przedstawiciel jego serwisu lub inne osoby o podobnych kwalifikacjach.

6. Wyłącznie do użytku w zamkniętych pomieszczeniach.

7. Urządzenia nie należy używać: blisko źródła ognia, w

miejscach, gdzie może chlapać olej, w miejscach bezpośrednio nasłonecznionych, w miejscach, gdzie może chlapać woda, a także obok wanny, pralni, prysznica lub basenu.

8. Do wylotów powietrza nigdy nie wolno wkładać palców.

Szczególną uwagę należy zwrócić na ostrzeżenie o tych zagrożeniach dzieci.

9. W czasie transportu i użytkowania urządzenie musi stać w

pozycji pionowej – wynika to z konieczności odpowiedniego ustawienia kompresora.- 73 -

10. Przed czyszczeniem lub przestawieniem w inne miejsce

należy zawsze wyłączyć urządzenie i odłączyć zasilanie.

11. Aby nie spowodować pożaru i nie dopuścić do innych

zagrożeń, urządzenia nie wolno nigdy zakrywać.

12. Wszystkie gniazdka klimatyzatora muszą spełniać wymogi

bezpieczeństwa elektrycznego. W razie potrzeby należy skontrolować urządzenie pod kątem owych wymogów.

13. Urządzenie należy zainstalować zgodnie z krajowymi

przepisami dotyczącymi sposobu prowadzenia okablowania.

14. Informacje o typie i amperażu bezpieczników: T, 250 V

prąd zmienny, 2 A lub więcej.

15. W celu przeprowadzenia naprawy lub serwisowania

urządzenia należy się skontaktować z technikiem autoryzowanego serwisu.

16. Nie należy ciągnąć, odkształcać ani przerabiać przewodu

zasilającego, nie wolno go też zanurzać w wodzie. Ciągnięcie lub niewłaściwe użytkowanie przewodu zasilającego może doprowadzić do uszkodzenia urządzenia lub do porażenia prądem.

17. Należy przestrzegać krajowych przepisów w sprawie gazu.

18. Czynności serwisowe powinny być wykonywane wyłącznie

zgodnie z zaleceniami producenta urządzenia. Czynności konserwacyjne i naprawy wymagające pomocy innych wykwalifikowanych osób powinny być wykonywane pod nadzorem osoby kompetentnej w zakresie łatwopalnych czynników chłodniczych.

19. Urządzenia nie należy włączać ani włączać przez

wkładanie lub wyjmowanie wtyczki przewodu zasilającego, może to bowiem doprowadzić do porażenia prądem lub spowodować pożar wskutek wytwarzania się ciepła.

20. Jeśli z urządzenia dochodzą dziwne dźwięki, zapachy lub

pojawia się dym, urządzenie należy odłączyć od zasilania.

21. Urządzenie należy zawsze podłączać do kontaktu

ściennego z uziemieniem.

22. W przypadku jakichkolwiek uszkodzeń należy wyłączyć

urządzenie wyłącznikiem, wyjąć wtyczkę z kontaktu i skontaktować się z autoryzowanym punktem serwisowym w celu dokonania naprawy.- 74 -

23. Nie należy używać jakichkolwiek środków

przyspieszających proces odszraniania lub czyszczenia innych niż te, które zaleca producent.

24. Urządzenie należy przechowywać w pomieszczeniu, w

którym nie ma włączonych na stałe źródeł zapłonu (np.: otwarte płomienie, włączone urządzenie gazowe lub włączony grzejnik elektryczny).

25. Nie przebijać, nie wrzucać do ognia.

26. Należy mieć świadomość, że czynnik chłodniczy może być

27. Urządzenie zawiera czynnik chłodniczy R290. R290 jest

chłodziwem gazowym spełniającym europejskie dyrektywy w sprawie środowiska. Nie wolno przebijać jakiejkolwiek części obwodu z czynnikiem chłodniczym.

28. Jeżeli urządzenie zostanie zainstalowane i będzie używane

lub przechowywane w pomieszczeniu bez wentylacji, pomieszczenie to musi być zaprojektowane w taki sposób, aby zapobiegało zbieraniu się czynnika chłodniczego wydostającego się z obwodu wskutek nieszczelności, ponieważ stwarza on ryzyko pożaru lub wybuchu wskutek zapalenia się chłodziwa od grzejników elektrycznych, kuchenek lub innych źródeł zapłonu.

29. Urządzenie należy przechowywać w taki sposób, aby

zapobiec usterce mechanicznej.

30. Osoby obsługujące obwód z czynnikiem chłodniczym lub

pracujące przy nim muszą posiadać odpowiedni certyfikat wydany przez akredytowaną organizację, zapewniający posiadanie kompetencji odpowiednich do pracy przy czynnikach chłodniczych zgodnie ze szczegółową oceną uznawaną przez stowarzyszenia branżowe.

31. Naprawy muszą być wykonywane na podstawie zaleceń

producenta. Czynności konserwacyjne i naprawy wymagające pomocy innych wykwalifikowanych osób powinny być wykonywane pod nadzorem osoby przeszkolonej w zakresie łatwopalnych czynników chłodniczych.

32. Instrukcje dotyczące naprawy urządzeń zawierających

czynnik chłodniczy R290 podano poniżej.- 75 - Ostrzeżenie: Ryzyko pożaru / Materiały łatwopalne. Przeczytaj instrukcje. Podręcznik operatora; instrukcje obsługi. Wskaźnik serwisu; przeczytaj instrukcję techniczną. Ostrzeżenie: Otwory wentylacyjne muszą znajdować się z dala od przeszkód. Ostrzeżenie: Urządzenie należy przechowywać w miejscu posiadającym dobrą wentylację, w pomieszczeniu o powierzchni takiej jak przewidziano dla tego urządzenia. Wymagana odległość wokół urządzenia powinna wynosić co najmniej 30 cm. Urządzenie powinno być zainstalowane, używane i przechowywane w pomieszczeniu o powierzchni podłogi powyżej X m

4. Żaluzja sterująca kierunkiem nawiewu w pionie

5. Mały uchwyt sterujący kierunkiem nawiewu w

poziomie (lewo/prawo)

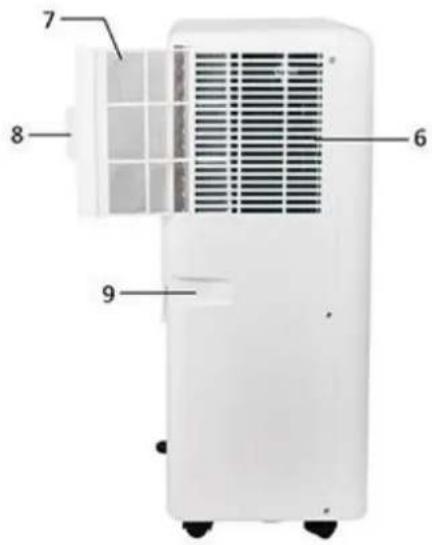

6. Kratka wlotu powietrza

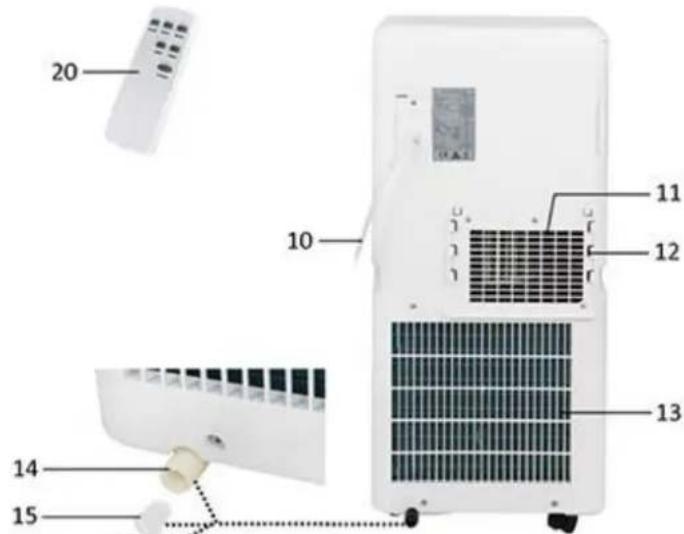

10. Przewód zasilający

11. Wylot gorącego powietrza

12. Wspornik łączówki do węża (strona

17. Wąż odprowadzający gorące powietrze

18. Łączówka węża (po stronie klimatyzatora)

19. Łączówka węża (po stronie okna)

Pilot To urządzenie jest sterowane pilotem. W pilocie należy zainstalować 2 baterie AAA 1,5 V. Funkcje przycisków pilota są takie same jak funkcje przycisków na panelu sterowania. Widok z przodu Widok z boku Widok z tyłu- 77 - Panel sterowania

1. Przycisk zasilania

2. Przycisk zwiększania temperatury (ustawienia

3. Przycisk zmniejszania temperatury (ustawienia

4. Okienko odbiornika sygnału pilota

6. Prędkość prędkości nawiewu

7. Przycisk włączania/wyłączania minutnika

8. Kontrolka napełnienia zbiornika na wodę

9. Kontrolka dużej prędkości

10. Kontrolka małej prędkości

11. Kontrolka minutnika

12. Wyświetlacz cyfrowy

13. Kontrolka trybu chłodzenia

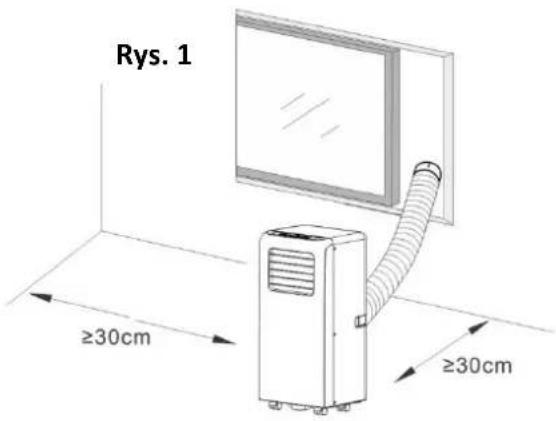

INSTALACJA Urządzenie należy zainstalować na płaskiej powierzchni, w miejscu, w którym nie będzie zasłonięty wylot powietrza. Wymagana odległość wokół urządzenia powinna wynosić co najmniej 30 cm. (Rys. 1) Urządzenia nie należy instalować w pralni. Obie łączówki węża należy wkręcić na wąż odprowadzający gorące powietrze. (Rys. 2) Włożyć łączówkę węża (po stronie klimatyzatora) w zaczepy z tyłu urządzenia. (Rys. 3) Drugi koniec węża odprowadzającego położyć na najbliższym parapecie. (Rys. 4)

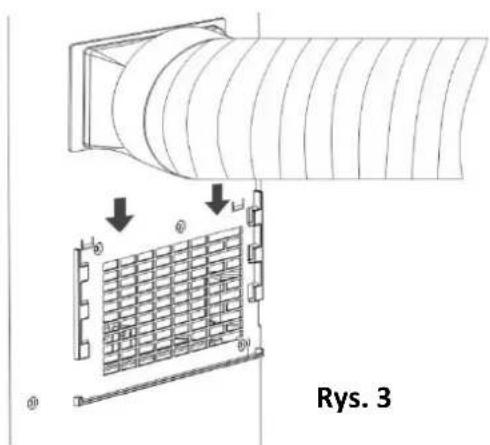

Rys. 1 Rys. 2 Rys. 3 Rys. 4- 78 - UŻYTKOWANIE Przed użyciem należy sprawdzić, czy wąż odprowadzający został prawidłowo zamontowany. Włożyć wtyczkę przewodu zasilającego urządzenie do kontaktu.

1. Przycisk zasilania

Aby włączyć urządzenie, nacisnąć przycisk „POWER”. Urządzenie rozpocznie pracę w trybie chłodzenia z małą prędkością nawiewu. Ponowne wciśnięcie tego samego przycisku spowoduje wyłączenie urządzenia.

2. Przyciski zwiększania i zmniejszania temperatury (ustawienia minutnika)

Aby nastawić żądaną temperaturę w pomieszczeniu z przedziału od 16°C do 31°C, należy nacisnąć przycisk „TEMP+”/„TEMP-”. Podczas nastawiania minutnika, przycisków można też używać do regulacji ustawienia minutnika w przedziale od 1 do 24 godzin. Z każdym wciśnięciem wartość zostanie zwiększona/zmniejszona o 1 (°C/godz.). Długie wciśnięcie przyspiesza nastawianie. Uwaga: Gdy temperatura w pomieszczeniu osiągnie nastawioną wartość, urządzenie automatycznie wyłącza kompresor (chłodzący). Gdy temperatura w pomieszczeniu zwiększy się ponad nastawioną wartość, kompresor włącza się automatycznie. Wentylator znajdujący się w środku urządzenia pracuje bez przerwy przez cały czas. Gdy pracuje kompresor, urządzenie lekko wibruje. Jest to normalne i nieszkodliwe.

3. Przycisk prędkości nawiewu

Wciśnięcie przycisku „SPEED” przełącza między małą a dużą prędkością nawiewu. Zapalają się kontrolki odpowiednio „LOW” (mała prędkość) / „HIGH” (duża prędkość).

Aby wybrać żądany tryb pracy, należy nacisnąć przycisk „MODE”, do wyboru są tryb chłodzenia, osuszania i wentylatora. - W trybie chłodzenia zapala się kontrolka „COOL” (chłodzenie). Przyciski „TEMP+”/„TEMP-” pozwalają nastawić temperaturę w pomieszczeniu. Wciśnięcie przycisku „SPEED” pozwala ustawić żądaną prędkość nawiewu. - W trybie osuszania zapala się kontrolka „DEHUM”. Urządzenie automatycznie nastawi temperaturę pracy (2°C poniżej aktualnie nastawionej temperatury w pomieszczeniu) i ustawi prędkość nawiewu na małą. Temperatury i prędkości nawiewu nie można regulować ręcznie. - W trybie wentylatora zapala się kontrolka „FAN”. Wciśnięcie przycisku „SPEED” przełącza między małą a dużą prędkością nawiewu. Uwaga: W tym trybie nie ma funkcji temperatury. Na wyświetlaczu cyfrowym wyświetlana jest wartość „25” i nic to nie oznacza.

5. Przycisk włączania/wyłączania minutnika

Ustawianie włączenia minutnika: - Gdy urządzenie jest wyłączone, należy wcisnąć przycisk „TIMER”, zapali się kontrolka „TIMER”. - Przyciskami „TEMP+”/„TEMP-” wybrać żądany czas włączenia z przedziału od 1 do 24 godzin. Na wyświetlaczu cyfrowym zacznie migać komunikat „Preset ON Time” („Ustawiony czas włączenia”). Ponownie nacisnąć przycisk „TIMER” (w czasie migania), ustawienie zostanie zapisane. - Gdy minie godzina „Preset ON Time”, urządzenie włączy się automatycznie. Ustawianie wyłączenia minutnika: - Gdy urządzenie jest włączone, należy wcisnąć przycisk „TIMER”, zapali się kontrolka „TIMER”. - Przyciskami „TEMP+”/„TEMP-” wybrać żądany czas wyłączenia z przedziału od 1 do 24 godzin. Na wyświetlaczu cyfrowym zacznie migać komunikat „Preset OFF Time” („Ustawiony czas wyłączenia”). Ponownie nacisnąć przycisk „TIMER” (w czasie migania), ustawienie zostanie zapisane. - Gdy minie godzina „Preset OFF Time”, urządzenie wyłączy się automatycznie. Uwaga: Po nastawieniu minutnika na wyświetlaczu cyfrowym będzie wyświetlany odliczany czas. Ponowne wciśnięcie przycisku „TIMER” powoduje anulowanie funkcji minutnika. UWAGA: Po ponownym włączeniu urządzenia bez wyjmowania wtyczki z kontaktu urządzenie wznawia pracę z wcześniej ustawionym trybem pracy. Jeśli urządzenie zostało wcześniej odłączone od zasilania, po ponownym włączeniu praca zostanie rozpoczęta w trybie chłodzenia z małą prędkością nawiewu.- 79 - OSTRZEŻENIA dotyczące pracy w trybie chłodzenia i osuszania: - Podczas używania funkcji w trybie chłodzenia i osuszania, między każdym włączeniem lub wyłączeniem zasilania należy zachować odstęp co najmniej 3 minut. - Zasilacz musi spełniać wymagania. - Gniazdko nadaje się do stosowania prądu zmiennego. - Nie należy zasilać z jednego kontaktu kilku urządzeń. - Parametry zasilania: prąd zmienny, 220-240 V, 50 Hz. Funkcja alarmu napełnienia wewnętrznego zbiornika na wodę Wewnętrzny zbiornik na wodę w klimatyzatorze posiada jeden wyłącznik zabezpieczający poziomu wody, który kontroluje poziom wody. Gdy poziom wody osiągnie przewidywaną wartość, zapala się kontrolka napełnienia zbiornika. Gdy zbiornik jest napełniony wodą, z wylotu do spuszczania wody u dołu urządzenia należy wyjąć gumową zatyczkę, po czym należy spuścić całą wodę. Ciągłe spuszczanie wody W zwykłych warunkach użytkowania urządzenie jest w stanie automatycznie odparowywać skropliny wody za pomocą silnika rozchlapującego. Jeżeli silnik rozchlapujący wodę jest uszkodzony, spuszczanie wody (wylewanie wody z wylotu dolnego) można kontynuować ręcznie. W tym stanie zapali się kontrolka napełnienia wodą. Z wylotu do spuszczania wody należy zdjąć gumową nakładkę i wyjąć gumową zatyczkę, a potem podłączyć wąż odprowadzający do wylotu. Cała woda ze zbiornika na wodę zostanie spuszczona. W taki sposób urządzenie także może poprawnie pracować. Aby jednak nie zmniejszać wydajności, należy jak najszybciej skontaktować się z technikiem autoryzowanego serwisu w celu naprawy silnika rozchlapywania. Jeśli użytkownik przewiduje, że urządzenie nie będzie używane przez dłuższy okres czasu, należy także wyjąć gumową zatyczkę z wylotu do spuszczania wody u dołu urządzenia i spuścić całą wodę.

CZYSZCZENIE I KONSERWACJA

Przed czyszczeniem należy koniecznie odłączyć urządzenie od zasilania elektrycznego. Do czyszczenia urządzenia nie wolno używać benzyny ani jakichkolwiek innych chemikaliów. Urządzenia nie należy bezpośrednio myć. Jeśli urządzenie zostanie uszkodzone, należy skontaktować się z dystrybutorem lub punktem naprawy. Filtr powietrza Jeżeli filtr powietrza zapycha się kurzem/brudem, należy go czyścić raz na dwa tygodnie. - Wysunąć filtr powietrza z kratki wlotu powietrza za cięgno. - Wyczyścić filtr powietrza obojętnym detergentem w letniej wodzie (40°C) i wysuszyć w cieniu. - Włożyć filtr powietrza z powrotem do kratki wlotu powietrza; założyć podzespoły tam, gdzie się znajdowały. Czyszczenie powierzchni Najpierw należy wyczyścić powierzchnię obojętnym detergentem i wilgotną ściereczką, a potem wytrzeć ją suchą szmatką.

ROZWIĄZYWANIE PROBLEMÓW

Problemy Możliwe przyczyny Rozwiązania Po wciśnięciu przycisku zasilania urządzenie się nie włącza Miga kontrolka napełnienia zbiornika na wodę, zbiornik na wodę jest pełny. Wyjąć gumową zatyczkę, aby spuścić wodę przez wylot do spuszczania wody. Temperatura w pomieszczeniu jest niższa niż temperatura nastawiona. Zresetować temperaturę.- 80 - Nie jest wystarczająco chłodno Nie są zamknięte drzwi lub okna. Upewnić się, że drzwi i okna są zamknięte. W pomieszczeniu znajdują się źródła ciepła. Jeśli to możliwe, usunąć źródła ciepła. Wąż odprowadzający gorące powietrze jest niepodłączony lub zatkany. Podłączyć lub wyczyścić wąż odprowadzający gorące powietrze. Zbyt wysokie ustawienie temperatury. Zresetować temperaturę. Zatkany wlot powietrza. Wyczyścić wlot powietrza. Hałaśliwa praca Podłoże nie jest poziome lub nie jest wystarczająco płaskie. Jeśli to możliwe, ustawić urządzenie na płaskiej, poziomej powierzchni. Z urządzenia dochodzą odgłosy przepływającego w instalacji czynnika chłodniczego. Jest to normalne. Kod E0 Usterka czujnika temperatury w pomieszczeniu. Wymienić czujnik temperatury w pomieszczeniu. Skontaktować z technikiem autoryzowanego serwisu w celu przeprowadzenia naprawy. Kod E1 Usterka czujnika temperatury w skraplaczu. Wymienić czujnik temperatury w skraplaczu. Skontaktować z technikiem autoryzowanego serwisu w celu przeprowadzenia naprawy. Kod E2 Zbiornik na wodę pełny podczas chłodzenia. Wyjąć gumową zatyczkę i wylać wodę. Kod E3 Usterka czujnika temperatury w parowniku. Wymienić czujnik temperatury w parowniku. Skontaktować z technikiem autoryzowanego serwisu w celu przeprowadzenia naprawy.

DANE TECHNICZNE Uwaga: Zakres temperatury działania:

Maksymalne chłodzenie Minimalne chłodzenie Temperatura suchego termometru / Temperatura mokrego termometru (°C) 35/24 18/12

Poniższe dane mogą się przydać podczas użytkowania urządzenia Model PAC-122838.3 PAC-122839.2 PAC-120876.1 Napięcie znamionowe 220-240 V 220-240 V 220-240 V Częstotliwość znamionowa 50 Hz 50 Hz 50 Hz Znamionowa moc wejściowa 785 W 1000 W 1230 W Prąd znamionowy 3,5 A 4,5 A 5,5 A Wydajność chłodzenia 2050 W (7000 Btu/h) 2600 W (9000 Btu/h) 3200 W (11000 Btu/h) Usuwanie wilgoci (l/h) 0,8 1,0 1,1 Przepływ powietrza 320 m³/h 320 m³/h 320 m³/h- 81 - ERP – INFORMACJE

Wartość Wartość Wartość Znak towarowy Emerio Emerio Emerio Określenie modelu PAC-122838.3 PAC-122839.2 PAC-120876.1 Poziom hałasu (chłodzenie) ≤65 dB(A) ≤65 dB(A) ≦65 dB(A) Nazwa czynnika chłodniczego R290 (0,14 kg) R290 (0,16 kg) R290 (0,16 kg) Znamionowa moc wejściowa chłodzenia (kW) 0,785 1,0 1,23 Współczynnik efektywności energetycznej 2,6 2,6 2,6 GWP (kgCO

Klasa efektywności energetycznej

Pobór energii dla urządzeń dwukanałowych (kWh/h) n.d. n.d. n.d. Pobór energii dla urządzeń jednokanałowych (kWh/h) 0,785 1,0 1,23 Pobór energii w trybie wyłączonego termostatu (W) n.d. n.d. n.d. Pobór energii w trybie gotowości (W) 0,5 W 0,5 W 0,5 W Wydajność chłodzenia 2050 W 2600 W 3200 W

Wycieki czynnika chłodzącego przyczyniają się do zmian klimatu. W przypadku dostania się do atmosfery, czynnik chłodniczy o niższym całkowitym potencjale tworzenia efektu cieplarnianego (GWP) w mniejszym stopniu przyczyniałby się do globalnego ocieplenia niż czynnik chłodniczy o wyższym GWP. Urządzenie zawiera czynnik chłodniczy o GWP równym 3. Oznacza to, że jeżeli 1 kg owego czynnika chłodniczego ulotni się do atmosfery, wówczas wpływ na globalne ocieplenie będzie 3 razy wyższy niż wpływ 1 kg CO2 w okresie 100 lat. Nigdy nie należy próbować samodzielnie ingerować w obwód z czynnikiem chłodniczym ani samodzielnie rozmontowywać produkt – należy zawsze poprosić o pomoc profesjonalistę. #Zużycie energii 0,785 kWh w przypadku modelu PAC-122838.3 / 1,0 kWh w przypadku modelu PAC-122839.2 / 1,23 kWh w przypadku modelu PAC-120876.1 w czasie 60 minut użytkowania w standardowych warunkach testowych. Faktyczne zużycie energii zależy od sposobu używania urządzenia oraz od miejsca, w którym jest ono ustawione. W celu uzyskania dodatkowych informacji, prosimy o kontakt: Wyprodukowane przez: Emerio Deutschland GmbH Höffer Weg 14, 51519 Odenthal Germany/Niemcy

Przed dostarczeniem do klienta nasze urządzenia poddawane są rygorystycznej kontroli jakości. Jeśli, pomimo wszelkich starań, podczas produkcji lub transportu pojawi się uszkodzenie, należy zwrócić urządzenie do sprzedawcy. Dodatkowo do stosowanych powszechnie przepisów, nabywca ma prawo do reklamacji na podstawie,warunków niniejszej gwarancji: Dla każdego zakupionego urządzenia zapewniamy 2 lata gwarancji, poczynając od dnia zakupu. Uszkodzony produkt można zwrócić bezpośrednio w punkcie zakupu. Niniejsza gwarancja nie obejmuje uszkodzeń spowodowanych niewłaściwą obsługą urządzenia, usterek w wyniku modyfikacji i napraw wykonanych przez strony trzecie lub w wyniku użycia nieoryginalnych części. Należy zachować dowód zakupu, który jest jedyną podstawą złożenia roszczenia gwarancyjnego. Producent nie- 82 - ponosi odpowiedzialności za uszkodzenia powstałe w wyniku nieprzestrzegania instrukcji obsługi. Powoduje to unieważnienie gwarancji. Producent nie ponosi odpowiedzialności za szkody materiałowe ani obrażenia ciała spowodowane niewłaściwą obsługą urządzenia i nieprzestrzeganiem instrukcji obsługi. Uszkodzenie akcesoriów nie oznacza bezpłatnej wymiany całego urządzenia. W takim wypadku prosimy o kontakt z naszym serwisem. Stłuczone elementy szklane lub pęknięte elementy plastikowe są wymieniane za opłatą. Uszkodzenia materiałów eksploatacyjnych lub części podlegających zużyciu, a także czyszczenie, konserwacja i wymienia wspomnianych części nie jest objęta gwarancją i podlega opłacie.

USUWANIE PRZYJAZNE ŚRODOWISKU

Recykling – Dyrektywa europejska nr 2012/19/UE Ten znak oznacza, że urządzenia nie należy wyrzucać razem z innymi odpadami domowymi. Aby zapobiec możliwym szkodom dla środowiska i zdrowia ludzi spowodowanym niekontrolowaną utylizacją odpadów, poddaj produkt procesowi recyklingu w celu promowania zrównoważonego ponownego wykorzystywania zasobów materiałowych. Aby zwrócić zużyte urządzenie, skorzystaj z systemu oddawania zużytych produktów lub skontaktuj się ze sprzedawcą. Sprzedawca może przyjąć produkt w celu przeprowadzenia bezpiecznego dla środowiska recyklingu. BATERIĘ NALEŻY ODPOWIEDNIO ZUTYLIZOWAĆ LUB PODDAĆ RECYKLINGOWI. NIE OTWIERAĆ. NIE WRZUCAĆ DO OGNIA, NIE ZWIERAĆ STYKÓW. Wyprodukowane przez: Emerio Deutschland GmbH Höffer Weg 14, 51519 Odenthal Germany/Niemcy- 83 - INSTRUKCJA NAPRAWY URZĄDZEŃ ZAWIERAJĄCYCH CZYNNIK CHŁODNICZY R290

1) Kontrole na miejscu

Aby do minimum ograniczyć ryzyko zapłonu, przed rozpoczęciem prac przy systemach zawierających łatwopalne czynniki chłodnicze konieczne są kontrole bezpieczeństwa. W przypadku naprawy układu chłodzącego, przed przystąpieniem do pracy przy systemie należy zastosować następujące środki ostrożności.

Aby zminimalizować ryzyko występowania łatwopalnych gazów lub oparów w czasie wykonywania prac, prace należy podejmować zgodnie z kontrolowaną procedurą.

3) Miejsce wykonywania pracy – ogólnie

Wszyscy pracownicy zajmujący się konserwacją oraz inni pracujący w pobliżu powinni zostać poinstruowani o charakterze wykonywanych prac. Należy unikać wykonywania prac w ciasnych miejscach. Otoczenie miejsca wykonywania prac należy wydzielić. Poprzez kontrole materiałów łatwopalnych należy pilnować, aby warunki w obrębie miejsca wykonywania prac były bezpieczne.

4) Sprawdzenie obecności czynnika chłodniczego

Aby mieć gwarancję, że technik ma świadomość potencjalnie łatwopalnej atmosfery, przed rozpoczęciem i w czasie wykonywania pracy, miejsce pracy należy sprawdzić odpowiednim detektorem czynnika chłodniczego. Należy dopilnować, aby używane urządzenie do wykrywania nieszczelności nadawało się do używania do łatwopalnych czynników chłodniczych, tj. nie może ono powodować iskrzenia, musi być odpowiednio szczelnie zamknięte lub bezpieczne samo z siebie.

Jeżeli przy urządzeniu chłodzącym lub elementach z nim powiązanych mają być wykonywane jakiekolwiek prace powodujące wytwarzanie się ciepła, należy mieć pod ręką odpowiedni sprzęt gaśniczy. W pobliżu miejsca nabijania instalacji należy mieć suchą gaśnicę proszkową lub CO₂.

6) Brak źródeł zapłonu

Żadna osoba wykonująca prace dotyczące instalacji chłodzącej, w czasie których dochodzi do odsłonięcia jakiejkolwiek rury z łatwopalnym czynnikiem chłodniczym nie może używać jakichkolwiek źródeł zapłonu w sposób, który mógłby powodować ryzyko wystąpienia pożaru lub wybuchu. Wszystkie możliwe źródła zapłonu, w tym zapalone papierosy, należy trzymać w wystarczającej odległości od miejsca instalacji, naprawy, usuwania i utylizacji, w czasie których łatwopalny czynnik chłodniczy można wypuścić do otoczenia. Przed wykonaniem pracy miejsce wokół urządzenia należy skontrolować, tak aby mieć pewność, że nie ma w nim żadnych łatwopalnych zagrożeń ani ryzyk zapłonu. Należy stosować znaki „No Smoking” („Zakaz palenia”).

7) Wentylacja na miejscu

Przed dostaniem się do instalacji lub wykonaniem jakiejkolwiek pracy na gorąco, należy pilnować, aby miejsce pracy znajdowało się na dworze lub aby miało zapewnioną dobrą wentylację. W czasie wykonywania pracy wentylacja będzie kontynuowana. Wentylacja powinna bezpiecznie rozprowadzić jakiekolwiek ewentualne ilości wypuszczonego czynnika chłodniczego, a najlepiej, aby usunęła go na zewnątrz do atmosfery.

8) Sprawdzenie instalacji z czynnikiem chłodniczym

W przypadku wymiany podzespołów elektronicznych, muszą one nadawać się do tego celu i posiadać prawidłową specyfikację. Należy zawsze przestrzegać wytycznych producenta w sprawie konserwacji i serwisowania. W razie wątpliwości, w celu uzyskania pomocy należy skonsultować się z działem technicznym producenta. W instalacjach z łatwopalnym czynnikiem chłodniczym należy przeprowadzić następujące kontrole: – Zastosowana ilość czynnika chłodniczego jest dostosowana do wielkości pomieszczenia, w którym są zainstalowane części zawierające czynnik chłodniczy; – Części mechaniczne i wyloty wentylacji działają w prawidłowy sposób i nie są zablokowane; – Jeśli stosowany jest niebezpośredni obwód z czynnikiem chłodniczym, należy skontrolować drugi obwód pod kątem występowania w nim czynnika chłodniczego; – Oznakowanie urządzenia jest nadal widoczne i czytelne. Nieczytelne oznakowanie i znaki należy poprawić;- 84 - – Przewód lub podzespoły czynnika chłodniczego są zainstalowane w pozycji, w której mało prawdopodobne jest ich narażenie na działanie substancji, które mogłyby doprowadzić do skorodowania podzespołów zawierających czynnik chłodniczy, chyba że podzespoły te są zbudowane z materiałów, które z samej swojej natury są odporne na korozję lub są zabezpieczone przed korozją.

9) Kontrole urządzeń elektrycznych

Naprawa i czynności konserwacyjne podzespołów elektrycznych powinny obejmować wstępne kontrole bezpieczeństwa i procedury sprawdzania podzespołów. Jeżeli wystąpi usterka, która mogłaby stanowić zagrożenie dla bezpieczeństwa, wówczas zanim usterka ta nie zostanie w satysfakcjonujący sposób usunięta do obwodu nie należy podłączać jakiegokolwiek zasilania. Jeżeli usterki nie da się usunąć natychmiast, ale system musi kontynuować pracę, wówczas należy wykorzystać odpowiednie rozwiązanie tymczasowe. Fakt ten należy zgłosić właścicielowi urządzenia, tak aby zostały o tym poinformowane wszystkie zainteresowane osoby. Początkowe kontrole bezpieczeństwa powinny obejmować:

• Rozładowanie kondensatorów: powinno się ono odbywać w bezpieczny sposób, tak aby uniknąć możliwości iskrzenia;

• Brak podzespołów elektrycznych pod napięciem, okablowanie nie jest narażone podczas nabijania czynnika chłodniczego, odzyskiwania go i czyszczenia instalacji;

• Sprawdzenie ciągłości uziemienia.

2. Naprawy szczelnie zamkniętych podzespołów

1) W czasie napraw szczelnie zamkniętych podzespołów, przed zdjęciem uszczelnionych osłon, pokryw itp. od

naprawianego urządzenia należy odłączyć wszystkie elektryczne źródła zasilania. Jeżeli podczas serwisowania posiadanie zasilania elektrycznego urządzenia jest absolutnie konieczne, wówczas w najbardziej krytycznym punkcie należy zainstalować działający non-stop układ wykrywania upływów, który ostrzegałby o potencjalnie niebezpiecznych sytuacjach.

2) Aby wskutek wykonywania prac przy podzespołach elektrycznych obudowa nie została naruszona w

sposób wpływający na poziom ochrony, należy zwrócić szczególną uwagę na następujące kwestie. Dotyczy to uszkodzenia kabli, zbyt dużej liczby połączeń, wyprowadzeń wykonanych niezgodnie z pierwotną specyfikacją, uszkodzenia uszczelek, nieprawidłowego zamontowania dławików itp. Dopilnować, aby urządzenie było zamontowane w bezpieczny sposób. Dopilnować, aby uszczelki lub materiały uszczelniające nie były zużyte w takim stopniu, że nie spełniałyby już swojej funkcji zabezpieczania przed przepuszczaniem łatwopalnych gazów. Wymiana części musi się odbywać zgodnie ze specyfikacją producenta. UWAGA: Używanie uszczelek silikonowych może ograniczać skuteczność działania niektórych rodzajów urządzeń do wykrywania nieszczelności. Podzespoły bezpieczne same z siebie nie muszą być izolowane przed przystąpieniem do wykonywania przy nich prac.

3. Naprawy podzespołów bezpiecznych samych z siebie

Bez zagwarantowania, że nie spowodują one przekroczenia napięcia i prądu dopuszczalnego podczas używania urządzenia, do obwodu nie należy podłączać jakichkolwiek stałych obciążeń indukcyjnych lub pojemnościowych. Podzespoły bezpieczne same z siebie są jedynym rodzajem podzespołów, przy których można pracować pod napięciem i w obecności łatwopalnych gazów w powietrzu. Urządzenie testujące musi mieć odpowiedni zakres pracy. Podzespoły należy wymieniać tylko na części określone przez producenta. Inne części mogłyby doprowadzić do zapalenia się czynnika chłodniczego przedostającego się do powietrza wskutek nieszczelności.

Należy sprawdzić, czy okablowanie nie jest narażone na zużycie, korozję, nadmierne obciążenie, drgania, kontakt z ostrymi krawędziami lub jakiekolwiek inne szkodliwe wpływy środowiskowe. Kontrola powinna także uwzględniać wpływ starzenia się lub ciągłego narażenia na drgania powodowanego przez elementy takie jak kompresory lub wentylatory.- 85 -

5. Wykrywanie łatwopalnych czynników chłodniczych

Do poszukiwania lub wykrywania nieszczelności instalacji z czynnikiem chłodniczym nie wolno w żadnym wypadku używać rozwiązań stanowiących potencjalne źródła iskrzenia. Nie wolno stosować lamp halogenkowych (ani jakichkolwiek innych detektorów wykorzystujących nieosłonięty płomień).

6. Metody wykrywania nieszczelności

Następujące metody wykrywania nieszczelności uznaje się za dopuszczalne w przypadku instalacji zawierających łatwopalny czynnik chłodniczy. Do wykrywania łatwopalnych czynników chłodniczych można używać elektronicznych wykrywaczy nieszczelności, ale ich czułość może nie być wystarczająca lub mogą one wymagać ponownej kalibracji. (Urządzenia wykrywające należy kalibrować w miejscu, w którym czynnik chłodniczy nie występuje.) Należy pilnować, aby wykrywacz nie stanowił potencjalnego źródła zapłonu i aby nadawał się do stosowanego czynnika chłodniczego. Urządzenie wykrywające nieszczelności należy ustawić na wartość procentową LFL czynnika chłodniczego i skalibrować na stosowany czynnik chłodniczy. Odpowiednia wartość procentowa gazu (maks. 25%) zostanie potwierdzona. Do większości czynników chłodniczych można stosować płyny wykrywające nieszczelności, jednak należy wtedy unikać stosowania detergentów zawierających chlor, ponieważ chlor może reagować z czynnikiem chłodniczym i może prowadzić do korozji instalacji wykonanej z rur miedzianych. Jeśli istnieje podejrzenie występowania jakiejś nieszczelności, należy usunąć/zgasić wszystkie otwarte płomienie. Jeśli zostanie wykryta nieszczelność instalacji z czynnikiem chłodniczym, a jej usunięcie wymaga lutowania, z instalacji należy odzyskać cały czynnik chłodniczy lub należy go odizolować (zaworami odcinającymi) w części instalacji znajdującej się z dala od nieszczelności. Przed lutowaniem i w czasie lutowania przez instalację należy przepompowywać azot beztlenowy (OFN).

7. Usuwanie i odpompowywanie powietrza, wilgoci i gazów niekondensujących

Kiedy trzeba się dostać do obwodu z czynnikiem chłodniczym – aby dokonać naprawy lub w innym celu – należy stosować procedury konwencjonalne. Jednakże, z uwagi na łatwopalność, ważne jest, aby stosować najlepsze praktyki. Należy więc przestrzegać następującej procedury postępowania:

• Usunąć czynnik chłodniczy;

• Przedmuchać obwód gazem obojętnym;

• Odpompować powietrze, wilgoć i gazy niekondensujące;

• Ponownie przedmuchać gazem obojętnym;

• Otworzyć obwód – przeciąć go lub rozlutować. Czynnik chłodniczy należy odpompować do odpowiednich butli. Aby ją zabezpieczyć, instalacja zostanie „przepłukana” za pomocą OFN. Procedurę tę będzie być może trzeba kilkakrotnie powtórzyć. Do wykonania tego zadania nie należy używać sprężonego powietrza ani tlenu. Przepłukiwanie powinno polegać na wpompowaniu do instalacji OFN i napełnieniu jej do ciśnienia roboczego, następnie spuszczeniu gazu do atmosfery i w końcu odpompowaniu powietrza. Procedurę tę należy powtarzać aż do momentu, gdy w instalacji nie będzie już w ogóle czynnika chłodniczego. Po ostatecznym napełnieniu instalacji OFN, gaz należy spuścić z instalacji tak, aby uzyskać w instalacji ciśnienie atmosferyczne i aby można było wykonać potrzebne prace. W przypadku lutowania przewodów rurowych operacja ta jest absolutnie kluczowa. Należy dopilnować, aby wylot z pompy próżniowej nie znajdował się w pobliżu jakichkolwiek źródeł zapłonu i aby dostępna była odpowiednia wentylacja.

8. Procedura nabijania instalacji

Oprócz konwencjonalnych procedur nabijania instalacji, należy spełnić następujące wymagania. – Podczas używania urządzeń nabijających należy pilnować, aby nie doszło do wzajemnego zanieczyszczenia się różnych czynników chłodniczych. Węże i przewody powinny być ja najkrótsze, aby ograniczyć do minimum ilość znajdującego się w nich czynnika chłodniczego.- 86 - – Butle należy trzymać w pozycji pionowej. – Należy pilnować, aby instalacja z czynnikiem chłodniczym została przed jej nabiciem uziemiona. – Po zakończeniu nabijania czynnikiem chłodniczym, instalację należy oznakować etykietą (o ile nie zostało to zrobione wcześniej). – Należy bardzo uważać, aby nie przepełnić instalacji chłodniczej. Przed nabiciem instalacji chłodniczej należy sprawdzić ją pod ciśnieniem za pomocą OFN. Po zakończeniu nabijania, ale przed oddaniem do użytku, należy sprawdzić szczelność instalacji. Przed opuszczeniem miejsca wykonywania prac należy przeprowadzić dodatkowe badanie szczelności.

9. Zakończenie użytkowania

Przed wykonaniem tej procedury należy koniecznie upewnić się, że technik doskonale i z wszystkimi szczegółami zna urządzenie. Jako dobrą praktykę zaleca się bezpieczne odzyskiwanie wszystkich czynników chłodniczych. Przed przystąpieniem do wykonywanego zadania należy pobrać próbki oleju i czynnika chłodniczego na wypadek, gdyby przed ponownym użyciem odzyskanego czynnika było przeprowadzenie ich analizy. Bardzo ważne jest, aby przed rozpoczęciem wykonywania zadania zagwarantować dostęp zasilania elektrycznego. a) Należy zapoznać się z urządzeniem i jego działaniem. b) Instalację należy zaizolować elektrycznie. c) Przed podjęciem próby wykonania procedury, należy dopilnować, aby:

• Były dostępne urządzenia do obsługi mechanicznej, o ile są one potrzebne do butli z czynnikiem chłodniczym;

• Były dostępne i prawidłowo używane wszystkie środki ochrony indywidualnej;

• Proces odzyskiwania był przez cały czas nadzorowany przez kompetentną osobę;

• Urządzenia i butle do odzyskiwania spełniały odpowiednie normy. d) Jeśli to możliwe, z instalacji należy odpompować czynnik chłodniczy. e) Jeśli nie da się uzyskać próżni, należy wykonać rozgałęzienia, tak aby czynnik chłodniczy można było odpompować z różnych części instalacji. f) Przed rozpoczęciem procesu odzyskiwania czynnika chłodniczego należy dopilnować, aby butla została ustawiona na wadze. g) Włączyć maszynę odzyskującą i postępować zgodnie z instrukcjami producenta. h) Nie należy przepełniać butli. (Należy ją napełnić w nie więcej niż 80% objętości ciekłego czynnika chłodniczego).

i) Nie należy przekraczać maksymalnego ciśnienia roboczego w butli, nawet przez chwilę.

j) Po prawidłowym napełnieniu butli i po zakończeniu procedury należy się upewnić, że butle zostały usunięte i odsunięte z instalacji i że wszystkie zawory izolacyjne są zamknięte. k) Odzyskanego czynnika chłodniczego nie używać w innych instalacjach chłodniczych, chyba że zostanie on oczyszczony i sprawdzony.

Urządzenie należy oznaczyć etykietą stwierdzającą, że zostało ono wycofane z użytkowania i opróżnione z czynnika chłodniczego. Etykieta powinna mieć datę i podpis. Należy pilnować, aby na urządzeniu znajdowała się etykieta z informacją, że zawiera ono łatwopalny czynnik chłodniczy.

Podczas odzyskiwania czynnika chłodniczego z instalacji bądź w celu serwisowania, bądź przed zakończeniem użytkowania zaleca się jako dobrą praktykę bezpieczne usuwanie całego czynnika chłodniczego. Przy przenoszeniu czynnika chłodniczego do butli należy używać odpowiednich butli do odzysku czynników chłodniczych. Należy dopilnować, aby dostępna była wystarczająca liczba butli na cały czynnik chłodniczy.- 87 - Wszystkie butle, które będą używane są przeznaczone na odzyskiwany czynnik chłodniczy i odpowiednio oznaczone (tj. specjalne butle do odzysku danego czynnika chłodniczego). Butle powinny być wyposażone w zawór upustowy oraz sprawne zawory odcinające. Puste butle do odzysku czynnika chłodniczego należy usuwać, a przed odzyskiem w miarę możliwości schładzać. Urządzenia do odzysku muszą być sprawne i w dobrym stanie i muszą posiadać dołączone do nich instrukcje; urządzenia te muszą też być dostosowane do odzyskiwania czynników łatwopalnych. Dodatkowo, musi być dostępny zestaw skalibrowanych wag – w pełni sprawnych i w dobrym stanie. Węże powinny być wyposażone w sprawne łączówki umożliwiające szczelne rozłączanie. Przed użyciem maszyny do odzysku należy sprawdzić, czy jest ona sprawna i czy jej stan jest zadowalający, czy była prawidłowo serwisowana i czy podzespoły elektryczne są szczelnie zamknięte, co zabezpiecza przed zapłonem czynnika chłodniczego w przypadku jego ulatniania się. W razie wątpliwości należy skonsultować się z producentem. Odzyskany czynnik chłodniczy należy zwrócić do dostawcy czynnika w odpowiedniej butli do odzysku oraz z odpowiednim dokumentem poświadczającym przekazanie odpadów. Nie należy mieszać między sobą czynników chłodniczych w butlach. Jeśli mają być usunięte kompresor lub olej z kompresora, należy dopilnować, aby zostały one usunięte do akceptowalnego poziomu, tak aby mieć pewność, że łatwopalny czynnik chłodniczy nie pozostał w smarze. Przed zwróceniem kompresora dostawcom należy przeprowadzić procedurę odpompowania powietrza, wilgoci i gazów niekondensujących. W celu przyspieszenia procesu można stosować tylko ogrzewanie elektryczne. Gdy z instalacji będzie spuszczany olej, należy to wykonać bezpiecznie. Kompetencje pracowników serwisu Kwestie ogólne W przypadku urządzeń, w których stosowany jest łatwopalny czynnik chłodniczy, oprócz szkolenia nt. zwykłych procedur naprawy urządzeń chłodzących wymagane jest specjalne szkolenie dodatkowe. W wielu krajach szkolenie to jest prowadzone przez organizacje szkoleniowe o zasięgu krajowym, posiadające akredytację do prowadzenia szkoleń z zakresu odpowiednich kompetencji i standardów, które mogą być określone w przepisach prawa. Uzyskany poziom kompetencji powinien być udokumentowany certyfikatem. Szkolenie Szkolenie powinno obejmować następujące elementy: Informacje o możliwości wybuchu łatwopalnych czynników chłodniczych pokazujące, że nieuważne obchodzenie się z substancjami łatwopalnymi może być niebezpieczne. Informacje o możliwych źródłach zapłonu, zwłaszcza zaś takich, które nie są oczywiste, jak np. zapalniczki, przełączniki oświetlenia, odkurzacze i grzejniki elektryczne. Informacje o różnych koncepcjach bezpieczeństwa: Bez wentylacji – Bezpieczeństwo urządzenia nie zależy od wentylacji obudowy. Wyłączenie urządzenia lub otwarcie obudowy nie ma istotnego wpływu na bezpieczeństwo. Jest jednak możliwe, że ulatniający się czynnik chłodniczy może zbierać się wewnątrz obudowy i że po otwarciu obudowy zostaną z niej wypuszczone łatwopalne wyziewy. Wentylowana obudowa – Bezpieczeństwo urządzenia zależy od wentylacji obudowy. Wyłączenie urządzenia lub otwarcie obudowy ma istotny wpływ na bezpieczeństwo. Należy pilnować, aby zawczasu zapewnić wystarczającą wentylację. Wentylowane pomieszczenie – Bezpieczeństwo urządzenia zależy od wentylacji pomieszczenia. Wyłączenie urządzenia lub otwarcie obudowy nie ma istotnego wpływu na bezpieczeństwo. Na czas wykonywania procedur związanych z naprawą nie należy wyłączać wentylacji pomieszczenia. Informacje na temat koncepcji zamkniętych szczelnie podzespołów i zamkniętych szczelnie obudów zgodnie z normą IEC 60079-15:2010. Informacje na temat prawidłowych procedur wykonywania pracy: a) Oddanie do użytkowania- 88 -

• Dopilnować, aby zastosowana ilość czynnika chłodniczego była wystarczająca w stosunku do powierzchni pomieszczenia i aby wąż wentylacyjny był zamontowany w prawidłowy sposób.

• Przed napełnieniem układu czynnikiem chłodniczym, połączyć rury i przeprowadzić próbę szczelności.

• Przed oddaniem do użytkowania sprawdzić działanie mechanizmów zabezpieczających. b) Konserwacja

• Urządzenia przenośne należy naprawiać na dworze lub w warsztacie specjalnie wyposażonym pod kątem serwisowania urządzeń zawierających łatwopalny czynnik chłodniczy.

• W miejscu wykonywania naprawy należy zapewnić wystarczającą wentylację.

• Należy zdawać sobie sprawę z tego, że nieprawidłowe działanie urządzenia może być spowodowane ubytkiem czynnika chłodniczego oraz że instalacja może być nieszczelna.

• Kondensatory należy rozładowywać w sposób niepowodujący iskrzenia. Standardowa procedura zwierania wyprowadzeń kondensatora zazwyczaj prowadzi do iskrzenia.

• Szczelnie zamknięte obudowy należy staranie i dokładnie zamknąć. Jeśli uszczelki są zużyte, należy je wymienić.

• Przed oddaniem do użytkowania sprawdzić działanie mechanizmów zabezpieczających. c) Naprawa

• Urządzenia przenośne należy naprawiać na dworze lub w warsztacie specjalnie wyposażonym pod kątem serwisowania urządzeń zawierających łatwopalny czynnik chłodniczy.

• W miejscu wykonywania naprawy należy zapewnić wystarczającą wentylację.

• Należy zdawać sobie sprawę z tego, że nieprawidłowe działanie urządzenia może być spowodowane ubytkiem czynnika chłodniczego oraz że instalacja może być nieszczelna.

• Kondensatory należy rozładowywać w sposób niepowodujący iskrzenia.

• Jeśli trzeba coś zlutować, należy w odpowiedniej kolejności wykonać następujące procedury : – Usunąć czynnik chłodniczy. Jeśli przepisy krajowe nie wymagają jego odzyskania, czynnik chłodniczy należy spuścić na zewnątrz. Uważać, aby spuszczony czynnik chłodniczy nie powodował zagrożenia. W razie wątpliwości jedna osoba powinna pilnować wylotu. Zwrócić szczególną uwagę na to, aby spuszczony czynnik chłodniczy nie dostał się z powrotem do budynku. – Z obwodu czynnika chłodniczego odpompować powietrze, wilgoć i gazy niekondensujące. – Przez 5 minut płukać obwód czynnika chłodniczego azotem. – Ponownie odpompować. – W celu usunięcia części, które wymagają usunięcia, odciąć je, nie zaś używać płomienia. – W czasie procedury lutowanie przedmuchać miejsce lutowania azotem. – Przed napełnieniem układu czynnikiem chłodniczym, wykonać próbę szczelności.

• Szczelnie zamknięte obudowy należy staranie i dokładnie zamknąć. Jeśli uszczelki są zużyte, należy je wymienić.

• Przed oddaniem do użytkowania sprawdzić działanie mechanizmów zabezpieczających. d) Zakończenie użytkowania

• Jeżeli w grę wchodzą względy bezpieczeństwa, czynnik chłodniczy należy usunąć przed zakończeniem użytkowania.

• W miejscu, w którym znajduje się urządzenie należy zapewnić wystarczającą wentylację.

• Należy zdawać sobie sprawę z tego, że nieprawidłowe działanie urządzenia może być spowodowane ubytkiem czynnika chłodniczego oraz że instalacja może być nieszczelna.

• Kondensatory należy rozładowywać w sposób niepowodujący iskrzenia.

• Usunąć czynnik chłodniczy. Jeśli przepisy krajowe nie wymagają jego odzyskania, czynnik chłodniczy należy spuścić na zewnątrz. Uważać, aby spuszczony czynnik chłodniczy nie powodował zagrożenia. W razie wątpliwości jedna osoba powinna pilnować wylotu. Zwrócić szczególną uwagę na to, aby spuszczony czynnik chłodniczy nie dostał się z powrotem do budynku.

• Z obwodu czynnika chłodniczego odpompować powietrze, wilgoć i gazy niekondensujące.- 89 -

• Przez 5 minut płukać obwód czynnika chłodniczego azotem.

• Ponownie odpompować.

• Napełnić azotem pod ciśnieniem atmosferycznym.

• Założyć na urządzenie etykietę z informacją o tym, że czynnik chłodniczy został już usunięty. e) Utylizacja

• Zapewnić wystarczającą wentylację w miejscu wykonywania pracy.

• Usunąć czynnik chłodniczy. Jeśli przepisy krajowe nie wymagają jego odzyskania, czynnik chłodniczy należy spuścić na zewnątrz. Uważać, aby spuszczony czynnik chłodniczy nie powodował zagrożenia. W razie wątpliwości jedna osoba powinna pilnować wylotu. Zwrócić szczególną uwagę na to, aby spuszczony czynnik chłodniczy nie dostał się z powrotem do budynku.

• Z obwodu czynnika chłodniczego odpompować powietrze, wilgoć i gazy niekondensujące.

• Przez 5 minut płukać obwód czynnika chłodniczego azotem.

• Ponownie odpompować.

• Wyciąć kompresor i spuścić olej. Transport, oznaczanie i przechowywanie urządzeń, w których używane są łatwopalne czynniki chłodnicze Transport urządzeń zawierających łatwopalne czynniki chłodnicze Należy zwrócić uwagę na to, że mogą istnieć dodatkowe przepisy w sprawie transportu urządzeń zawierających łatwopalny czynnik chłodniczy. Maksymalna liczba urządzeń lub konfiguracja urządzeń, które wolno przewozić razem zostanie określona przez stosowne przepisy transportowe. Znakowanie urządzenia Oznaczenia podobnych urządzeń używanych w miejscu pracy są na ogół określone przepisami lokalnymi, które wyznaczają minimalne wymagania w zakresie oznakowania BHP w miejscu pracy. Wszystkie wymagane oznaczenia należy utrzymywać w dobrym stanie. Pracodawcy powinni pilnować, aby pracownicy otrzymali odpowiednie i wystarczające instrukcje i zostali przeszkoleni w zakresie znaczenia odpowiednich znaków BHP oraz działań, które należy podejmować w związku z tymi oznaczeniami. Nie należy osłabiać skuteczności oznakowania poprzez umieszczanie razem zbyt dużej liczby znaków. Wszelkie używane piktogramy powinny być maksymalnie proste i powinny zawierać tylko najważniejsze elementy. Utylizacja urządzenia, w którym używane są łatwopalne czynniki chłodnicze Patrz przepisy krajowe. Przechowywanie sprzętu/urządzeń Urządzenia należy przechowywać zgodnie z instrukcjami producenta. Przechowywanie urządzenia w opakowaniu (przed sprzedażą) Należy wykonać zabezpieczenie dzięki któremu mechaniczne uszkodzenie urządzenia w opakowaniu nie spowoduje wycieku czynnika chłodniczego. Maksymalna liczba urządzeń, które wolno przechowywać razem zostanie określona przez przepisy lokalne.
