INSTRUKCJA OBSŁUGI PA914D Monacor

Speakers: 8Ω min. PA-9100D: 4Ω min.

Line Out: 1 V/600Ω

Pre Out: 1 V/600 Ω

Inputs

Wzmacniacz miksujący PA

Przed rozpoczęciem użytkowania prosimy o zapoznanie się z instrukcją i zachowanie jej do wglądu.

Podłączanie głośników (rozdz. 5.1) wymaga wiedzy technicznej na temat systemów PA pracujących w technologii 100V, i w razie konieczności należy zlecić je specjaliście. Obsługa wzmacniacza jest łatwa nawet dla osób nieposiadających zaawansowanej wiedzy technicznej. W razie wątpliwości należy skontaktować się z dostawcą lub instalatorem urządzenia.

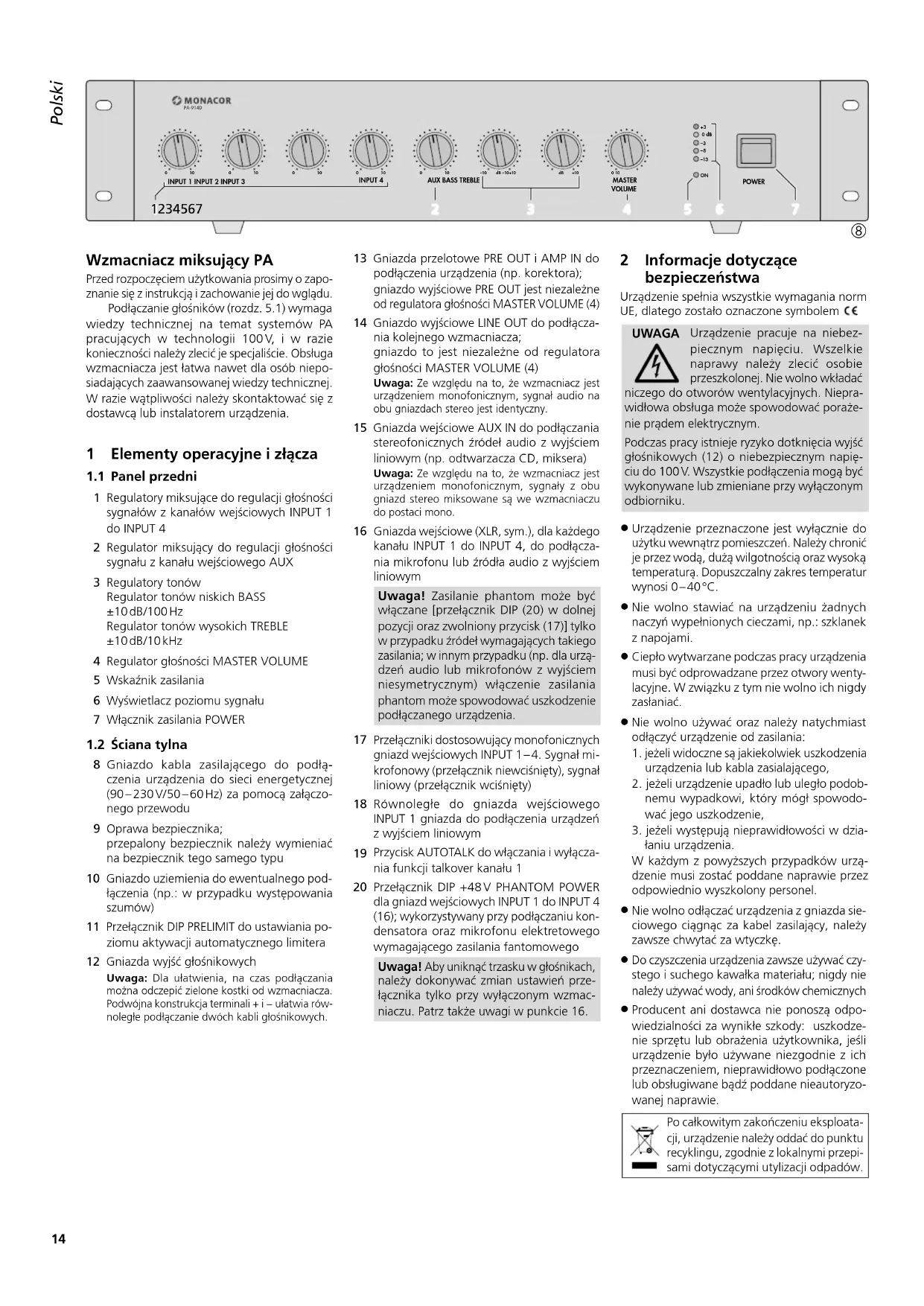

1 Elementy operacyjne i złącza

1.1 Panel przedni

1 Regulatory miksujące do regulacji głośności sygnałów z kanałów wejściowych INPUT 1 do INPUT 4
2 Regulator miksujący do regulacji głośności sygnału z kanału wejściowego AUX
3 Regulatory tonów Regulator tonów niskich BASS ±10 dB/100 Hz Regulator tonów wysokich TREBLE ±10 dB/10 kHz
4 Regulator głośności MASTER VOLUME
5 Wskaźnik zasilania
6 Wyświetlacz poziomu sygnału
7 Włącznik zasilania POWER

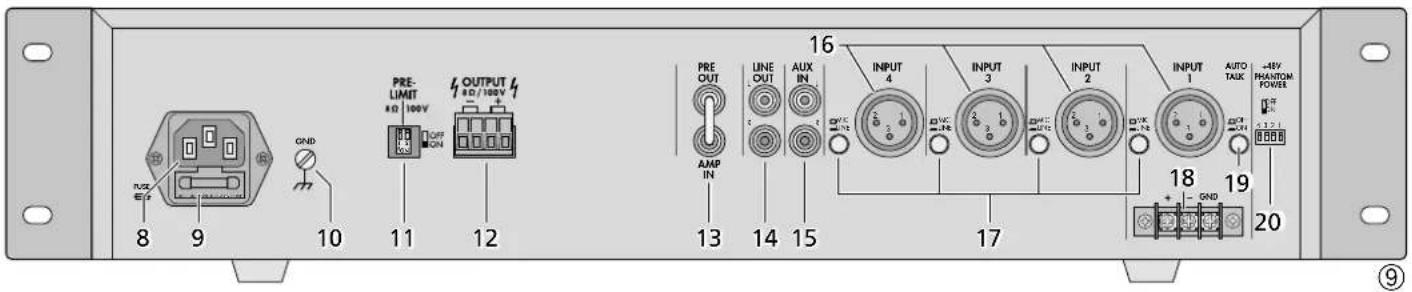

1.2 Ściana tylna

8 Gniazdo kabla zasilającego do podłączenia urządzenia do sieci energetycznej (90–230 V/50–60 Hz) za pomocą załączonego przewodu
9 Oprawa bezpiecznika; przepalony bezpiecznik należy wymieniać na bezpiecznik tego samego typu
10 Gniazdo uziemienia do ewentualnego podłączenia (np.: w przypadku występowania szumów)
11 Przełącznik DIP PRELIMIT do ustawiania poziomu aktywacji automatycznego limitera
12 Gniazda wyjść głośnikowych Uwaga: Dla ułatwienia, na czas podłączania można odczepić zielone kostki od wzmacniacza. Podwójna konstrukcja terminali + i – ułatwia równoległe podłączanie dwóch kabli głośnikowych.

13 Gniazda przelotowe PRE OUT i AMP IN do podłączenia urządzenia (np. korektora); gniazdo wyjściowe PRE OUT jest niezależne od regulatora głośności MASTER VOLUME (4)
14 Gniazdo wyjściowe LINE OUT do podłączania kolejnego wzmacniacza; gniazdo to jest niezależne od regulatora głośności MASTER VOLUME (4)
Uwaga: Ze względu na to, że wzmacniacz jest urządzeniem monofonicznym, sygnał audio na obu gniazdach stereo jest identyczny.
15 Gniazda wejściowe AUX IN do podłączania stereofonicznych źródeł audio z wyjściem liniowym (np. odtwarzacza CD, miksera)
Uwaga: Ze względu na to, że wzmacniacz jest urządzeniem monofonicznym, sygnały z obu gniazd stereo miksowane są we wzmacniaczu do postaci mono.
16 Gniazda wejściowe (XLR, sym.), dla każdego kanału INPUT 1 do INPUT 4, do podłączania mikrofonu lub źródła audio z wyjściem liniowym

Uwaga! Zasilanie phantom może być włączane [przełącznik DIP (20) w dolnej pozycji oraz zwolniony przycisk (17)] tylko w przypadku źródeł wymagających takiego zasilania; w innym przypadku (np. dla urządzeń audio lub mikrofonów z wyjściem niesymetrycznym) włączenie zasilania phantom może spowodować uszkodzenie podłączanego urządzenia.

17 Przełączniki dostosowujący monofonicznych gniazd wejściowych INPUT 1–4. Sygnał mikrofonowy (przełącznik niewciśnięty), sygnał liniowy (przełącznik wciśnięty)
18 Równoległe do gniazda wejściowego INPUT 1 gniazda do podłączenia urządzeń z wyjściem liniowym
19 Przycisk AUTOTALK do włączania i wyłączenia funkcji talkover kanału 1
20 Przełącznik DIP +48V PHANTOM POWER dla gniazd wejściowych INPUT 1 do INPUT 4 (16); wykorzystywany przy podłączaniu kondensatora oraz mikrofonu elektretowego wymagającego zasilania fantomowego

Uwaga! Aby uniknąć trzasku w głośnikach, należy dokonywać zmian ustawień przełącznika tylko przy wyłączonym wzmacniaczu. Patrz także uwagi w punkcie 16.

2 Informacje dotyczące bezpieczeństwa

Urządzenie spełnia wszystkie wymagania norm UE, dlatego zostało oznaczone symbolem CC

UWAGA

Urządzenie pracuje na niebezpiecznym napięciu. Wszelkie naprawy należy zlecić osobie przeszkolonej. Nie wolno wkładać

niczego do otworów wentylacyjnych. Nieprawidłowa obsługa może spowodować porażenie prądem elektrycznym.

Podczas pracy istnieje ryzyko dotknięcia wyjść głośnikowych (12) o niebezpiecznym napięciu do 100 V. Wszystkie podłączenia mogą być wykonywane lub zmieniane przy wyłączonym odbiorniku.

• Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń. Należy chronić je przez wodą, dużą wilgotnością oraz wysoką temperaturą. Dopuszczalny zakres temperatur wynosi 0–40°C.
• Nie wolno stawiać na urządzeniu żadnych naczyń wypełnionych cieczami, np.: szklanek z napojami.
• Ciepło wytwarzane podczas pracy urządzenia musi być odprowadzane przez otwory wentylacyjne. W związku z tym nie wolno ich nigdy zasłaniać.
• Nie wolno używać oraz należy natychmiast odłączyć urządzenie od zasilania:
• jeżeli widoczne są jakiekolwiek uszkodzenia urządzenia lub kabla zasialającego,
• jeżeli urządzenie upadło lub uległo podobnemu wypadkowi, który mógł spowodować jego uszkodzenie,
• jeżeli występują nieprawidłowości w działaniu urządzenia.
  W każdym z powyższych przypadków urządzenie musi zostać poddane naprawie przez odpowiednio wyszkolony personel.
• Nie wolno odłączać urządzenia z gniazda sieciowego ciągnąc za kabel zasilający, należy zawsze chwytać za wtyczkę.
• Do czyszczenia urządzenia zawsze używać czystego i suchego kawałka materiału; nigdy nie należy używać wody, ani środków chemicznych
• Producent ani dostawca nie ponoszą odpowiedzialności za wynikłe szkody: uszkodzenie sprzętu lub obrażenia użytkownika, jeśli urządzenie było używane niezgodnie z ich przeznaczeniem, nieprawidłowo podłączone lub obsługiwane bądź poddane nieautoryzowanej naprawie.

Po całkowitym zakończeniu eksploata- cji, urządzenie należy oddać do punktu recyklingu, zgodnie z lokalnymi przepi- sami dotyczącymi utylizacji odpadów.

8 9 10 PRE- LIMIT 4Ω 100V OUTPUT 4Ω/100V PRE OUT LINE OUT AUX IN INPUT 4 INPUT 3 INPUT 2 INPUT 1 AUTO TAUX +48V PHANTOM POWER AMP IN 13 14 15 17 18 19 GND 20

3 Zastosowanie

Urządzenie PA-900 przeznaczone jest do stosowania w systemach radiowęzłowych PA. Dzięki cyfrowej konstrukcji, wzmacniacze tej serii mogą współpracować zarówno z głośnikami w technice 100V, jak i głośnikami niskoimpedancyjnymi. W drugim przypadku, wypadkowa impedancja podłączanych głośników nie może spaść poniżej 8Ω (dla modelu PA-9100D: poniżej 4Ω). Do urządzenia można podłączyć niezależnie do czterech mikrofonów (wejścia 1–4) lub urządzeń z wyjściem liniowym (kanały 1–4 i wejście AUX). Kanał 1 posiada funkcję talkover, która pozwala na wyciszenie pozostałych kanałów o 40 dB w przypadku występowania zapowiedzi.

4 Przygotowanie do pracy

Budowa wzmacniacza jest wykonana w sposób umożliwiający zainstalowanie go w szafie montażowej (482 mm/19"). Może on również działać jako urządzenie stojące samodzielnie. W każdym z tych przypadków należy zapewnić możliwość odpowiedniej cyrkulacji powietrza. Otwory wentylacyjne nie mogą być zasłonięte.

4.1 Instalacja w szafie montażowej

W celu instalacji wzmacniacza w szafie montażowej należy za pomocą śrub przymocować do jego boków dwa uchwyty montażowe.

Ze względu na wagę wzmacniacza, powinien on być montowany na dole stojaka rack. Z tego samego względu urządzeniu należy zapewnić, oprócz mocowania za przedni panel, dodatkowe podparcie z tyłu.

5 Podłączanie wzmacniacza PA

Wszelkie podłączenia mogą być wykonywane jedynie przez wyszkolony personel i zawsze przy wyłączonym wzmacniaczu!

5.1 Głośniki

Do wzmacniacza można podłączać głośniki PA (rys. 1) lub głośnik/grupę głośników o wypadkowej impedancji minimum 8 Ω (rys. 2–4), patrz strona 2. W przypadku modelu PA-9100D dopuszczalna wypadkowa impedancja wynosi 4 Ω (rys. 5–7).

Podłączyć głośniki do terminali + i – na wyjściu OUTPUT (12). Podczas podłączania głośników należy zwrócić uwagę na prawidłowość impedancji poszczególnych głośników lub ich grup oraz prawidłową biegunowość połączenia (rys. 1–7).

Podczas pracy z głośnikami 100V (rys. 1) suma- ryczna moc podłączonych głośników nie może przekroczyć mocy wzmacniacza.

5.2 Mikrofony

Do wejść INPUT 1 do INPUT 4 można podłączyć do 4 mikrofonów (16). Zamiast gniazd XLR do podłączenia mikrofonu do kanału 1 można również użyć wejść terminalowych (18).

1) Podłączając mikrofon należy ustawić przełącznik MIC/LINE (17) w odpowiedniej pozycji.
2) W przypadku gniazd z dostępnym zasilaniem fantomowym: włączyć zasilanie 48V za pomocą odpowiedniego przełącznika DIP PHANTOM POWER (20) (przełącznik w dolnej pozycji).

Uwaga: Jeżeli włączono zasilanie phantom, nie wolno do tego gniazda podłącać urządzeń audio lub mikrofonów z wyjściem niesymetrycznym; włączenie zasilania phantom może spowodować uszkodzenie podłączanego urządzenia.

5.3 Urządzenia z wyjściem liniowym

Do wzmacniacza można podłączyć do 5 urządzeń z wyjściem liniowym (np.: odtwarzacz CD, mixer). Do podłączenia można użyć wejść INPUT 1 do INPUT 4 (16) oraz wejścia AUX IN (15). Podczas podłączania urządzeń z wyjściem liniowym do wejść INPUT 1 do INPUT 4 należy włączyć odpowiednie przełączniki MIC/LINE (17).

5.4 Podłączanie korektora lub innego urządzenia

W celu korekcji barwy dźwięku istnieje możliwość podłączenia korektora za pomocą gniazd PRE OUT i AMP IN (13).

1) Należy usunąć połączenie pomiędzy gniaz-dami PRE OUT i AMP IN. W tym momencie przedwzmacniacz i wzmacniacz są rozłączone.
2) Połączyć wejście dołączanego urządzenia z gniazdem PRE OUT.
3) Połączyć wyjście dołączanego urządzenia z gniazdem AMP IN.

Uwaga: Wzmacniacz nie będzie emitował sygnału, jeżeli podłączony korektor lub inne urządzenie będzie wyłączone, zepsute lub żle podłączone.

5.5 Dodatkowy wzmacniacz

Jeżeli liczba głośników jest większa niż maksymalna liczba dopuszczalna dla wzmacniacza, należy wtedy podłączyć dodatkowy wzmacniacz. Gniazdo wejściowe dołączanego wzmacniacza powinno być połączone z gniazdem LINE OUT (14). Ustawienie regulatora MASTER VOLUME (4) nie wpływa na poziom sygnału na tym wyjściu.

5.6 Zasilanie

Następnie należy podłączyć urządzenie za pomocą załączonego przewodu zasilającego najpierw do gniazda zasilającego (8), a następnie do gniazda gniazda sieci elektrycznej (90–230 V/50–60 Hz).

6 Obstuga

1) Przed włączeniem wzmacniacza po raz pierwszy należy ustawić regulatory kanałów INPUT 1 do 4 (1), AUX (2) oraz regulator głośności MASTER VOLUME (4) w pozycji "0".
2) Włączyć wzmacniacz za pomocą włącznika zasilania POWER (7). Po włączeniu wskaźnika zasilania (5) się zaświeca.
3) Przekręcić regulator głośności MASTER VOLUME (4) tak, aby następne ustawienia były słyszalne.
4) Ustawić regulatory głośności INPUT 1 do 4 (1) oraz AUX (2) na odpowiednią wartość.
5) Ustawić regulatory tonów BASS i TREBLE (3), aby uzyskać optymalne brzmienie.
6) Ustawić poziom głośności za pomocą regulatora głośności MASTER VOLUME (4). Pięciostopniowy wyświetlacz poziomu sygnału (6) wskaże aktualny poziom sygnału wyjściowego. Jeżeli dioda +3 zapala się często lub świeci ciągle, należy zmniejszyć głośność. W przypadku przeciążenia, wyjścia głośnikowe zostaną odcięte przez obwód zabezpieczający (rozdz. 6.2).
Uwaga: Nigdy nie ustawiać poziomu głośności dźwięku na bardzo dużą wartość. Zbyt duże natężenie dźwięku może uszkodzić słuch!

6.1 Funkcja talkover

Poprzez kanał INPUT 1 istnieje możliwość wygłaszania zapowiedzi w momencie, kiedy wzmacniacz odtwarza inne dźwięki. W tym momencie głośność sygnałów pozostałych kanałów redukowana jest o 40 dB. Aby uaktywnić tą funkcję należy włączyć przycisk AUTOTALK (19).

6.2 Obwody zabezpieczające oraz limiter

Wzmacniacze wyposażone są w obwód zabezpieczający przed przeciążeniem, który chroni wzmacniacz oraz podłączone do niego głośniki. W sytuacji zagrożenia następuje odcięcie wyjść głośnikowych. Jeżeli wzmacniacz pracuje z obciążeniem mocowym zbliżonym do maksymalnego dopuszczalnego, zaleca się aktywowanie funkcji automatycznego limitera. Stanowi on zabezpieczenie przed przesterowaniem urządzenia na skutek zbyt wysokiego poziomu sygnałów wejściowych.

W tym celu należy ustawić odpowiedni przełącznik DIP PRELIMIT (11) na pozycję ON.

7 Dane techniczne

Moc znamionowa

PA-914D

przy 8Ω: 140W

przy 66 Ω (około 100 V): . 140 W

PA-928D

przy 8Ω: 280W

przy 33 Ω (około 100 V): . 280 W

PA-9100D

przy 4Ω: 900 W

przy 8Ω: 1000W

przy 9,2 Ω (około 100 V): 1000 W

Wyjścia

Głośnikowe: ..... 8Ω min.

PA-9100D: 4 Ω min.

Liniowe: 1 V/600 Ω

Wyjście Pre Out: ..... 1 V/600 Ω

Wejścia

(czułość/impedancja; złącze)

Wejścia 1 do 4: ..... mikrofonowe 3 mV/1,1 kΩ przełączane na wejścia

liniowe 200 mV/14 kΩ; XLR, symetryczne

Wejście AUX: ..... 140 mV/50 kΩ;

RCA, niesymetryczne

Wejście AMP IN: ..... 1 V/14 kΩ;

RCA, niesymetryczne

Zakres częstotliwości: . . . . 20–20 000 Hz

THD: .... < 0,1 %

Współczynnik S/N: ..... > 80 dB

Regulacja tonów

tura otoczenia pracy: ..... 0–40°C

Zasilanie: 90–230 V/50–60 Hz

Zużycie energii:

PA-914D: 160 VA

PA-928D: 300 VA

PA-9100D: 1100VA

Wymiary

(Sz. × Wys. × Dł.): ..... 482 × 88 × 275 mm, 2 U

Waga

PA-914D, PA-928D: .... 5kg

PA-9100D: 5,3kg

Z zastrzeżeniem możliwości zmian.
