INSTRUKCJA OBSŁUGI CK 1720 ADE

Informacje ogólne O instrukcji Niniejsza instrukcja obsługi zawiera opis bezpiecznej obsługi i pielęgnacji artykułu. Instrukcję obsługi należy przechowywać w celu jej późniejszego wykorzystania. Jeżeli produkt będzie przekazywany innej osobie, należy przekazać również tę instrukcję. Nieprzestrzeganie instrukcji obsługi może spowodować obrażenia ciała lub uszkodzenie produktu. Zdjąć folię ochronną z wyświetlacza. Druckbuch Funkwecker CK 1720.indb 133 10.11.2017 14:26:53134 Objaśnienie znaków Ten symbol w połączeniu ze słowem NIEBEZPIECZEŃSTWO ostrzega przed poważnymi obrażeniami ciała. Ten symbol w połączeniu ze słowem OSTRZEŻENIE ostrzega przed obrażeniami ciała średniego i lekkiego stopnia. Ten symbol w połączeniu ze słowem WSKAZÓWKA ostrzega przed stratami materialnymi. Ten symbol oznacza dodatkowe informacje i ogólne wskazówki. Druckbuch Funkwecker CK 1720.indb 134 10.11.2017 14:26:53135

• Spis treści Informacje ogólne p. 133
• Użycie zgodne z przeznaczeniem p. 136
• Bezpieczeństwo p. 136
• W skrócie (zakres dostawy) p. 140
• Zawartość dostawy p. 142
• Uruchomienie p. 142
• Odbiór sygnału czasowego p. 143
• Nadajnik sygnału czasu DCF77 p. 147
• Budzenie p. 149
• Pozostałe funkcje p. 151
• Czyszczenie p. 152
• Usterki i ich usuwanie p. 153
• Dane techniczne p. 153
• Deklaracja zgodności p. 154
• Gwarancja p. 155
• Utylizacja Druckbuch Funkwecker CK 1720.indb 135 10.11.2017 14:26:53136 Użycie zgodne z przeznaczeniem Budzik radiowy pobiera wzorzec czasu z niemieckiego nadajnika DCF77. Budzik jest przeznaczony wyłącznie do użytku prywatnego w suchych pomieszczeniach. Bezpieczeństwo Ten produkt może być używany przez dzieci w wielu do lat 8 oraz przez osoby z ograniczonymi zdolnościami zycznymi, sensorycznymi lub umysłowymi, bądź którym brakuje doświadczenia i wiedzy tylko wtedy, gdy są nadzorowane lub przeszły przeszkolenie z zakresu bezpiecznego użytkowania produktu i rozumieją wynikające z tego niebezpieczeństwa. Dzieci nie mogą bawić się produktem. Druckbuch Funkwecker CK 1720.indb 136 10.11.2017 14:26:53137 p. 156

Dzieci nie mogą czyścić ani serwisować urządzenia, chyba że mają 8 lat lub więcej i są nadzorowane. Połknięcie baterii stanowi zagrożenie dla życia. Produkt i baterie należy przechowywać w miejscach niedostępnych dla dzieci. W przypadku połknięcia baterii należy natychmiast zwrócić się o pomoc medyczną. NIEBEZPIECZEŃSTWO dla dzieci Dzieci należy trzymać z dala od opakowania. Połknięcie grozi uduszeniem. NIEBEZPIECZEŃSTWO pożaru/obrażeń i/ lub wybuchu Niebezpieczeństwo wybuchu w przypadku niewłaściwej wymiany baterii. Baterie należy wymieniać tylko na ten sam lub podobny rodzaj baterii. Przestrzegać parametrów z „Dane techniczne”. Druckbuch Funkwecker CK 1720.indb 137 10.11.2017 14:26:53138 Baterii nie wolno ładować, reaktywować w inny sposób, rozkładać na części, wrzucać w ogień lub powodować ich zwarcia. W innym przypadku grozi niebezpieczeństwo wybuchu lub wycieku kwasu z baterii lub ulotnienia się gazów! Unikać kontaktu z kwasem z baterii ze skórą, oczami oraz śluzówką. W przypadku kontaktu z kwasem z baterii natychmiast przemyć wspomniane miejsca dużą ilością czystej wody oraz niezwłocznie skontaktować się z lekarzem. OSTROŻNIE – straty materialne Chronić budzik przed gwałtownymi uderzeniami, wstrząsami i wilgocią. Wyjąć baterię po zużyciu lub w przypadku, gdy budzik nie będzie używany przez dłuższy czas. Unikać szkód, które mogą powstać w skutek wycieku. Druckbuch Funkwecker CK 1720.indb 138 10.11.2017 14:26:53139

Wkładając baterie lub wymieniając je na nowe, należy uważać na właściwe położenie biegunów (+/-). Nie przechowywać baterii w skrajnych warunkach, np. na grzejnikach lub w miejscach narażonych na bezpośrednie promieniowanie słoneczne. Podwyższone niebezpieczeństwo wycieku! W razie potrzeby wyczyścić styki urządzenia i baterii przed ich włożeniem. Do urządzenia wkładać tylko baterie tego samego typu. Nie wkładać różnych typów baterii lub zużytych baterii oraz nie korzystać ze zużytych i nowych baterii jednocześnie. Nie dokonywać zmian w produkcie. Naprawy należy przeprowadzać w wykwalikowanym serwisie. Nieprawidłowo wykonane naprawy mogą spowodować poważne zagrożenia dla użytkownika. Druckbuch Funkwecker CK 1720.indb 139 10.11.2017 14:26:53140 W skrócie (zakres dostawy) 1 Przycisk SNZ/LIGHT 2 Wyświetlacz 3 Symbole funkcji: Jeśli funkcja jest aktywna, obok niej wyświetlana jest kropka

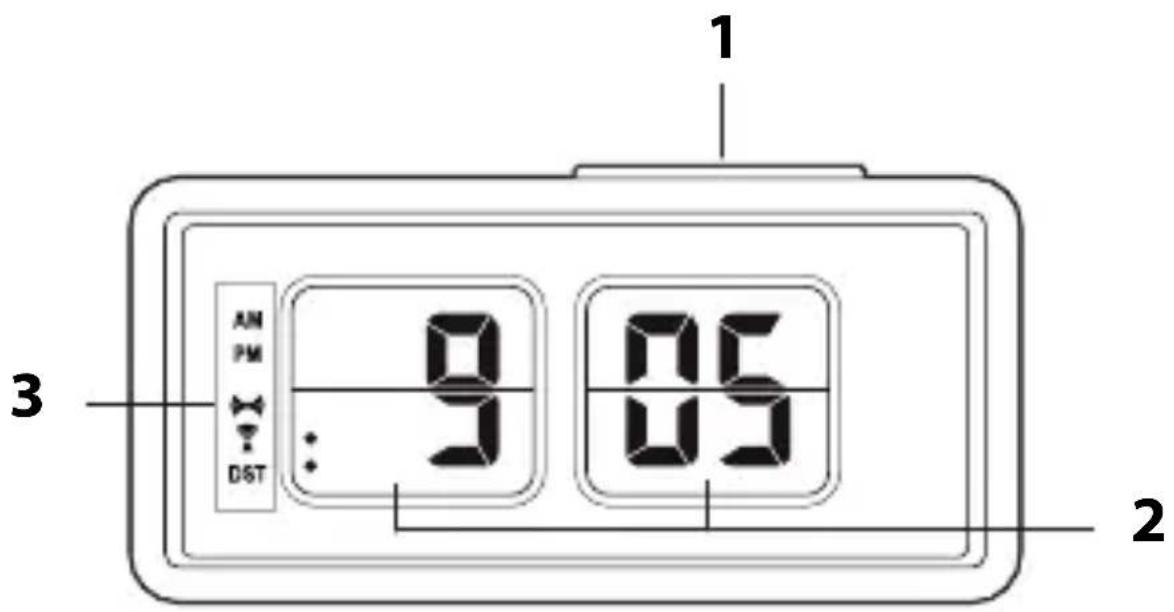

/ : 12-godzinny format czasu Funkcja budzika Połączenie radiowe z nadajnikiem sygnału czasu, Czas letni

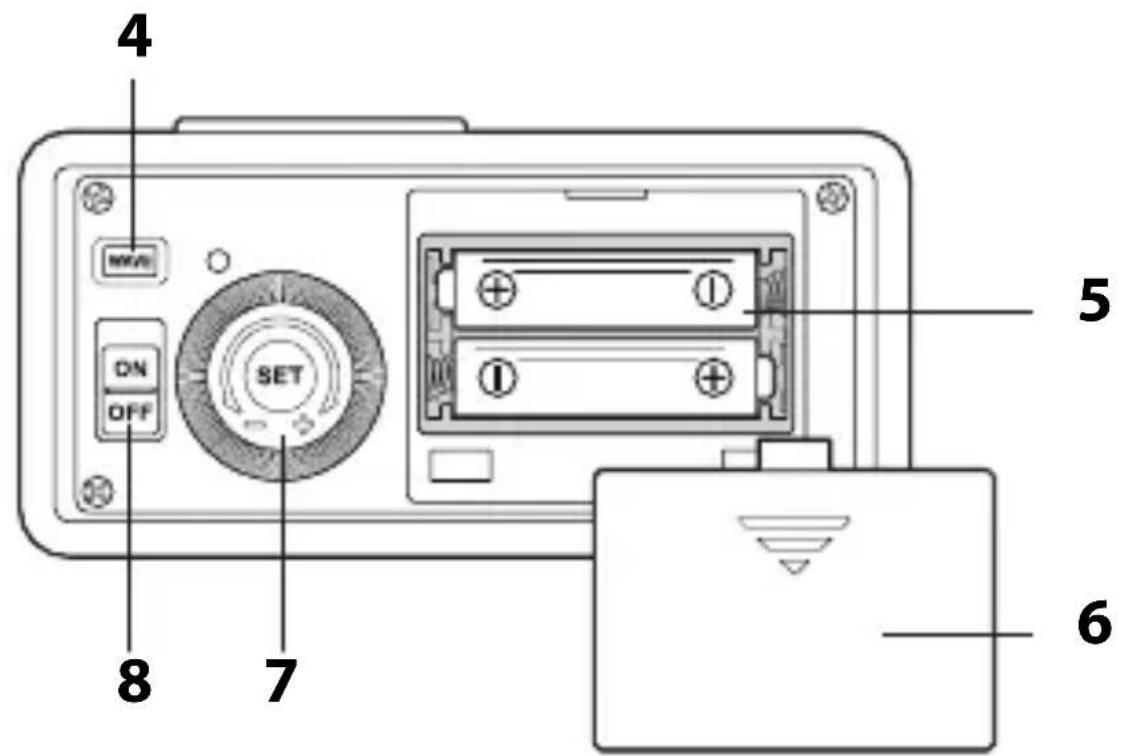

4 przycisk WAVE 5 Komora na baterie, 2x LR6 (AA), 1,5 V 7 Pokrywa komory na baterie 8 Gałka regulująca SET 9 Funkcja budzika ON/OFF

Druckbuch Funkwecker CK 1720.indb 141 10.11.2017 14:26:54142 Zawartość dostawy Budzik radiowy Baterie typu LR6 (AA), 1,5V (2x) Instrukcja obsługi Uruchomienie Do uruchomienia produktu niezbędne są dwie baterie typu LR6(AA), 1,5V.

1. Pokrywę komory baterii zsunąć do dołu.

2. Baterie ułożyć w taki sposób, jak jest

to przedstawione na spodzie komory na baterie. Należy uważać na właściwe położenie biegunów (+/-).

3. Ponownie założyć pokrywę komory baterii i

przesunąć do góry. Pokrywa komory baterii musi zatrzasnąć się słyszalnie. Po włożeniu baterii budzik przełącza się na tryb odbioru, patrz następny rozdział. Druckbuch Funkwecker CK 1720.indb 142 10.11.2017 14:26:54143

Wskazówki dotyczące wymiany baterii: Należy korzystać tylko z typu baterii podanego w „Dane techniczne”. Wymieniać zawsze wszystkie baterie. Stare baterie należy utylizować zgodnie z zasadami ochrony środowiska, patrz „Utylizacja”. Odbiór sygnału czasowego Po włożeniu baterii wyświetlacz zaświeca się na chwilę i rozbrzmiewa kilka sygnałów dźwiękowych. Urządzenie przełącza się następnie na odbiór; można rozpoznać to po migającej kropce obok symbolu masztu radiowego. Gdy tylko odbiór sygnału czasu będzie wystarczająco silny, na wyświetlaczu pojawi się godzina, a obok symbolu masztu radiowego cały czas wyświetlana będzie kropka. Druckbuch Funkwecker CK 1720.indb 143 10.11.2017 14:26:54144 Od tej chwili budzik radiowy włącza się każdej nocy automatycznie na tryb odbioru. Przy czym wyświetlany czas jest porównywany i w razie potrzeby korygowany czasem otrzymanym z nadajnika znacznika czasu. Jeśli odbiór sygnału czasu nie będzie wystarczająco silny, budzik radiowy po kilku minutach przerwie proces wyszukiwania (brak kropki obok symbolu masztu radiowego). W takim przypadku: Sprawdzić, czy lokalizacja budzika radiowego jest odpowiednia, zobacz „Wskazówki polepszające odbiór sygnału”. W razie potrzeby uruchomić ręcznie transmisję radiową. W razie potrzeby ręcznie ustawić godzinę. Ręczne uruchamianie transmisji radiowej Jeśli obok symbolu masztu nie wyświetla się kropka, nie jest odbierany sygnał radiowy Druckbuch Funkwecker CK 1720.indb 144 10.11.2017 14:26:54145

nadajnika sygnału czasu. Wskaźnik godziny funkcjonuje mimo to precyzyjnie dalej. − Nacisnąć krótko przycisk WAVE. Jeśli odbiór się nie powiódł, po kilku minutach wygasa kropka obok symbolu masztu radiowego , a na wyświetlaczu normalnie nadal wyświetlana jest godzina. W przypadku pomyślnego odbioru budzik radiowy ustawi się na godzinę nadajnika sygnału czasu. Jeśli dokonano już ręcznego ustawienia godziny, zostaje ona dopasowana automatycznie. Ręczne ustawienie godziny Po wciśnięciu po sobie dwóch przycisków w odstępie większym niż 20 sekund tryb ustawień wyłączy się automatycznie.

1. Nacisnąć gałkę regulującą SET, aż na

wyświetlaczu pojawi się wartość „24Hr”. Druckbuch Funkwecker CK 1720.indb 145 10.11.2017 14:26:54146

2. Obracając gałkę SET (+/–) wybrać żądany

format czasu („12Hr” lub „24Hr”).

4. Obracając gałkę SET (+/–) wybrać żądaną

wartość ustawienia czasu. Prawie dla wszystkich krajów w Europie prawidłowym ustawieniem jest wartość „00”.

6. Dalej postępować zgodnie z opisem, w celu

ustawienia − godzin, a następnie − minut. Gdy w prawym dolnym rogu zacznie migać kropka (= funkcja sekundnika), proces ustawiania został zakończony. Wskazówki polepszające odbiór sygnału Ustawić budzik możliwie najbliżej okna. Zachować odstęp od telewizora, komputera i monitorów. Również stacje bazowe telefonów Druckbuch Funkwecker CK 1720.indb 146 10.11.2017 14:26:54147

bezprzewodowych nie powinny znajdować się w bezpośredniej bliskości od budzika. W godzinach nocnych odbiór jest z reguły lepszy. Jeżeli przez cały dzień budzik nie odbierze sygnałów, to nocą i tak może odebrać sygnał od razu i o pełnej sile. Warunki pogodowe, np. silne burze, mogą powodować zakłócenia odbioru. Czasami może dochodzić do krótkotrwałego wyłączania nadajnika, np. z powodu prac konserwacyjnych. Nadajnik sygnału czasu DCF77 Budzik otrzymuje sygnały dźwiękowe z nadajnika DCF77. Wysyła on na częstotliwości fal radiowych 77,5kHz dokładny i oficjalny czas Republiki Federalnej Niemiec. Nadajnik jest ustawiony w Mainflingen koło Frankfurtu nad Menem i dzięki swojemu zasięgowi do 2000km Druckbuch Funkwecker CK 1720.indb 147 10.11.2017 14:26:54148 przekazuje wymagane sygnały radiowe do większości zegarów sterowanych radiowo w Europie Zachodniej. Po przełączeniu budzika z zasilania bateriami na prąd elektryczny włącza się on automatycznie na tryb odbioru i szuka sygnału z nadajnika DCF77. Jeżeli odebrany zostanie sygnał o wystarczającej sile, wskazówki przestawią się na prawidłową godzinę. Budzik włącza się kilkukrotnie w ciągu dnia i synchronizuje godzinę z sygnałem radiowym z nadajnika DCF77. W przypadku braku odbioru, np. podczas silnej burzy, urządzenie będzie działało precyzyjnie dalej i o najbliższej przewidzianej godzinie ponownie przełączy się automatycznie na odbiór. Druckbuch Funkwecker CK 1720.indb 148 10.11.2017 14:26:54149

Budzenie Ustawianie czasu budzenia Po wciśnięciu po sobie dwóch przycisków w odstępie większym niż 20sekund tryb ustawień wyłączy się automatycznie.

1. Przesunąć przełącznik suwakowy funkcji

budzika w górę, w pozycję ON. Obok wyświetlona zostaje kropka.

2. Nacisnąć gałkę regulującą SET.

3. Obracając gałkę SET (+/–) ustawić żądaną

4. Ponownie nacisnąć SET.

5. Obracając gałkę SET (+/–) ustawić żądane

minuty godziny budzenia. Budzenie W ustalonym czasie rozlegnie się sygnał budzenia, zyskując na intensywności wraz z upływem czasu budzenia. Druckbuch Funkwecker CK 1720.indb 149 10.11.2017 14:26:54150 Funkcja automatycznego wyłączania Alarm wyłączy się automatycznie po 1minutach, jeśli nie zostanie naciśnięty żaden przycisk. Rozlegnie się ponownie po 24 godzinach. Powtarzanie budzenia (funkcja Snooze) − Nacisnąć raz przycisk SNZ/LIGHT po wybrzmieniu sygnału budzenia. Po 5minutach urządzenie włącza się ponownie i budzi jeszcze raz. Proces ten można powtarzać wielokrotnie. Wyłączanie funkcji budzenia − Przesunąć przełącznik suwakowy funkcji budzika w dół na pozycję OFF. Znika kropka obok

Pozostałe funkcje Oświetlenie wyświetlacza − Nacisnąć przycisk SNZ/LIGHT w celu wyłączenia podświetlenia na ok. 8 sekund. Przełączanie między czasem letnim i zimowym Przełączanie z czasu letniego na zimowy i odwrotnie przy dobrym odbiorze sygnału czasowego odbywa się automatycznie. Jeśli aktywny jest czas letni, obok pojawia się kropka. Resetowanie budzika radiowego do ustawień fabrycznych Należy przestawić budzik na ustawienia fabryczne, gdy na wyświetlaczu pojawią się nietypowe lub nieprawdziwe wartości. Druckbuch Funkwecker CK 1720.indb 151 10.11.2017 14:26:54152

1. Wyjąć baterie z komory i zaczekać chwilę.

2. Włożyć ponownie baterie.

Należy uważać na właściwe położenie biegunów (+/-).

3. Postępować zgodnie z rozdziałem „Odbiór

sygnału czasowego”. Czyszczenie Budzika nie zanurzać w wodzie ani innych płynach. Nie używać twardych, drapiących lub szorujących środków czystości. − W razie potrzeby budzik oczyścić z kurzu miękką, suchą szmatką lub przetrzeć lekko wilgotną szmatką. Druckbuch Funkwecker CK 1720.indb 152 10.11.2017 14:26:54153

Usterki i ich usuwanie Urządzenie nie działa. Baterie wyczerpane lub włożone nieprawidłowo? Przesuwanie czasu dokładnie o jedną godzinę. Podczas ręcznego ustawiania czasu wybrać wartość „00”. Dane techniczne Model: Budzik radiowy DCF CK1720 Bateria: 2x LR6 (AA), 1,5 V Prąd znamionowy: < 20 mA Zakres pomiarowy: ok. -10 °C - 60 °C Dystrybutor (nie adres serwisu): Waagen-Schmitt GmbH Hammer Steindamm 27-29 22089 Hamburg, Niemcy Druckbuch Funkwecker CK 1720.indb 153 10.11.2017 14:26:54154 Nasze produkty są stale rozwijane i usprawniane. Z tego powodu zawsze możliwe są zmiany w wyglądzie i zmiany techniczne. Deklaracja zgodności Firma Waagen-Schmitt GmbH oświadcza niniejszym, iż budzik radiowy DCF CK1720 jest zgodny z obowiązującymi przepisami dyrektyw 2014/30/UE, 2014/53/UE oraz 2011/65/UE. Pełny tekst deklaracji zgodności UE jest dostępny na poniższej stronie internetowej: www.ade-germany.de/doc Niniejsza deklaracja traci swoją ważność przy samowolnej zmianie wprowadzonej w urządzeniu bez uzgodnienia z producentem. Druckbuch Funkwecker CK 1720.indb 154 10.11.2017 14:26:54155

Hamburg, listopad 2017 r. Waagen-Schmitt GmbH Hammer Steindamm 27-29 22089 Hamburg, Niemcy Gwarancja Firma Waagen-Schmitt GmbH gwarantuje przez 2 lata od daty zakupu bezpłatne usuwanie braków z tytułu błędów materiałowych lub produkcyjnych w drodze naprawy lub wymiany. W przypadku korzystania z gwarancji prosimy o podanie sprzedawcy artykułu wraz z dowodem zakupu (podając również powód reklamacji). Druckbuch Funkwecker CK 1720.indb 155 10.11.2017 14:26:54156 Utylizacja Utylizacja opakowania Opakowanie należy utylizować zgodnie z jego rodzajem. Tektura i karton powinny trafić do pojemnika na papier, folia do pojemnika na surowce wtórne. Utylizacja produktu Produkt należy utylizować zgodnie z przepisami obowiązującymi w danym kraju. Urządzeń nie wolno wyrzucać razem ze zwykłymi odpadami domowymi. Po zakończeniu okresu użytkowania produkt należy przekazać do odpowiedniej utylizacji. Druckbuch Funkwecker CK 1720.indb 156 10.11.2017 14:26:55157

Surowce wtórne znajdujące się w urządzeniu zostaną przekazane do recyklingu, co zmniejszy zanieczyszczenie środowiska. Zużyte urządzenie należy oddać do punktu zbiórki odpadów elektrycznych lub do punktu zbiórki surowców wtórnych. Więcej informacji można uzyskać od lokalnego zakładu utylizacji lub administracji gminy. Baterii i akumulatorów nie wolno wyrzucać razem z odpadami domowymi Wszystkie baterie i akumulatory należy oddawać do punktu zbiórki w gminie, dzielnicy lub sklepie. W ten sposób baterie i akumulatory mogą trafić do ekologicznej utylizacji. Druckbuch Funkwecker CK 1720.indb 157 10.11.2017 14:26:55Druckbuch Funkwecker CK 1720.indb 158 10.11.2017 14:26:55Druckbuch Funkwecker CK 1720.indb 159 10.11.2017 14:26:55Druckbuch Funkwecker CK 1720.indb 160 10.11.2017 14:26:55
