Purple - Okap Airforce - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Airforce
Model	Purple
Wersja	Wyciąg (odprowadzenie na zewnątrz) lub filtrujący (recyrkulacja)
Wymiary (S x G x W)	Ok. 90 x 50 x 70 cm (w zależności od modelu)
Waga	Ok. 15-20 kg (szacunkowo)
Zasilanie elektryczne	230 V / 50 Hz, wyłącznik różnicowoprądowy 30 mA
Moc silnika	Do 250 W (szacunkowo)
Maksymalny przepływ powietrza	Ponad 650 m³/h (w zależności od modelu)
Oświetlenie	Wbudowane LED, nie wymieniane przez użytkownika
Sterowanie	Panel dotykowy lub pilot radiowy
Prędkości wyciągu	4 prędkości (wskazywane przez LED: zielony, pomarańczowy, czerwony, migający czerwony)
Filtr przeciwtłuszczowy	Metalowy, zmywalny w zmywarce (krótki cykl, niska temperatura)
Filtr węglowy (wersja filtrująca)	Aktywny, niezmywalny, wymiana co 6 miesięcy
Minimalna odległość instalacji	70 cm dla kuchenki elektrycznej, 75 cm dla kuchenki mieszanej lub gazowej
Przewód zasilający	Długość 1250 mm, z wtyczką lub bez w zależności od wersji
Automatyczne wyłączanie	Po 4 godzinach bezczynności, opóźnienie 7 min na prędkości 4
Bezpieczeństwo	Zakaz flambirowania pod okapem, potrzeba wentylacji w przypadku urządzeń spalających
Zalecana konserwacja	Czyszczenie zewnętrzne i wewnętrzne (poza filtrem) neutralnym detergentem, filtr przeciwtłuszczowy co miesiąc
Normy	Zgodny z dyrektywą WEEE (2002/96/WE)

Często zadawane pytania - Purple Airforce

Jak zainstalować okap Airforce Purple?

Zamocuj okap na solidnej ścianie (nie z płyt gipsowo-kartonowych) w odległości 70 cm dla kuchenki elektrycznej lub 75 cm dla kuchenki mieszanej/gazowej. Upewnij się, że masz dostępne gniazdko elektryczne z wyłącznikiem różnicowoprądowym 30 mA.

Jaka jest różnica między wersją wyciągową a filtrującą?

W wersji wyciągowej dym jest odprowadzany na zewnątrz przez kanał (niedostarczony). W wersji filtrującej zamontuj filtr węglowy, aby recyrkulować powietrze wewnątrz.

Jak czyścić filtr przeciwtłuszczowy?

Myj metalowy filtr raz w miesiącu ręcznie lub w zmywarce w krótkim cyklu w niskiej temperaturze. Mycie w zmywarce może odbarwić filtr, nie wpływając na jego wydajność.

Kiedy należy wymienić filtr węglowy?

Filtr z węglem aktywnym nie jest zmywalny ani nadający się do recyklingu. Wymieniaj go co 6 miesięcy przy normalnym użytkowaniu.

Co oznaczają kolory LED na okapie?

Zielony = 1. prędkość, Pomarańczowy = 2., Czerwony = 3., Migający czerwony = 4. prędkość (z opóźnieniem 7 min).

Jak sparować pilota?

Wyłącz i włącz zasilanie. W ciągu 5 sekund naciśnij przycisk świateł, aż się zaświecą, a następnie przycisk silnika. Odczekaj 10 sekund. Pilot jest sparowany.

Czy można wymienić żarówkę LED?

Nie, oświetlenie LED jest wbudowane. W przypadku awarii skontaktuj się z serwisem technicznym w celu wymiany całego modułu.

Czy okap wyłącza się sam, czy to normalne?

Tak, okap wyłącza się automatycznie 4 godziny po ostatnim użyciu, aby oszczędzać energię. Na prędkości 4 automatycznie zmniejsza prędkość po 7 minutach.

Jak wygenerować nowy kod pilota?

Naciśnij oba przyciski pilota na 10 sekund, aż LED się zaświeci, następnie puść i naciśnij ponownie w ciągu 3 sekund. Trzy mignięcia potwierdzają zmianę. Następnie powtórz procedurę parowania.

Jaka jest minimalna odległość między okapem a kuchenką?

Co najmniej 70 cm dla kuchenki elektrycznej, 75 cm dla kuchenki mieszanej lub gazowej. Sprawdź instrukcję płyty grzewczej, jeśli wymagana jest większa odległość.

INSTRUKCJA OBSŁUGI Purple Airforce

Opisane urządzenie nie może być użytkowane przez dzieci poniżej 8 roku życia i osoby o upośledzonej sprawności fizycznej, motorycznej lub umysłowej lub osoby o nieodpowiednim doświadczeniu lub wiedzy, jeżeli nie są nadzorowane lub nie zostały pouczone jak korzystać z urządzenia w bezpieczny sposób lub z jakimi zagrożeniami wiąże się użytkowanie go. Należy zwracać uwagę na dzieci, aby nie bawiły się urządzeniem. Czyszczenie i konserwacja, które powinny być wykonywane przez użytkownika nie mogą być wykonywane przez dzieci bez nadzoru. Zabrania się użytkowania okapu bez prawidłowo zamontowanej kratki!

Dostępne części mogą ulec nadmiernemu nagrzaniu, kiedy używa się płyty grzejnej.

Powietrze nie może być wyciągane przez przewód używany do usuwania spalin produkowanych przez urządzenia spalinowe gazu lub innych substancji palnych. Zawsze należy pamiętać o odpowiednim wietrzeniu pomieszczenia, w którym używa się jednocześnie okapu kuchennego i innych urządzeń gazowych lub innych substancji palnych. Surowo zabrania się przyrządzania posiłków na ogniu pod okapem. Użycie otwartego płomienia jest szkodliwe dla filtrów i może spowodować zapalenie, wobec czego należy go kategorycznie unikać. Należy kontrolować proces smażenia, aby uniknąć zapalenia się nadmiernie rozgrzanego oleju. Aby przedsięwziąć środki techniczne i bezpieczeństwa mające na celu usunięcie spalin, należy ściśle przestrzegać przewidzianych przepisów właściwych władz lokalnych.

Opisane urządzenie jest zgodne z dyrektywą europejską 2002/96/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego WEEE (Waste Electrical and Electronic Equipment). Należy upewnić się, że produkt jest utylizowany w odpowiedni sposób. Użytkownik pomaga w ten sposób zapobiegać negatywnym skutkom dla środowiska i zdrowia.

Symbol umieszczony na wyrobie lub na załączonej dokumentacji wskazuje, że wyrób nie jest zwykłym odpadem komunalnym, lecz powinien być dostarczony do stosownego ośrodka zbiórki zużytego sprzętu elektrycznego i elektronicznego. Wyrób należy zlikwidować zgodnie z miejscowymi przepisami dotyczącymi likwidacji odpadów. W celu uzyskania dalszych informacji na temat traktowania, odzysku i recyklingu niniejszego urządzenia należy skontaktować się z miejscowym biurem obsługi, ośrodkiem zbiórki odpadów komunalnych lub sklepem, w którym produkt został zakupiony. Jeśli przewód zasilający jest uszkodzony, powinien go wymienić producent, obsługa techniczna lub osoba o podobnych kwalifikacjach, w taki sposób, aby uniknąć ewentualnego ryzyka.

Należy również obejrzeć rysunki na pierwszych stronach z odniesieniami

alfabetycznymi i numerycznymi podanymi w części objaśniającej. Należy ściśle stosować się do wskazówek podanych w poniższej instrukcji obsługi. Producent urządzenia nie ponosi odpowiedzialności za ewentualne niedogodności, szkody lub pożary wynikłe z niezastosowania się do zaleceń podanych w instrukcji obsługi.

Zabrania się montowania okapu na ścianie, która może nie utrzymać jego ciężaru, np. na ściance kartonowo-gipsowej i montażu wewnątrz mebla.

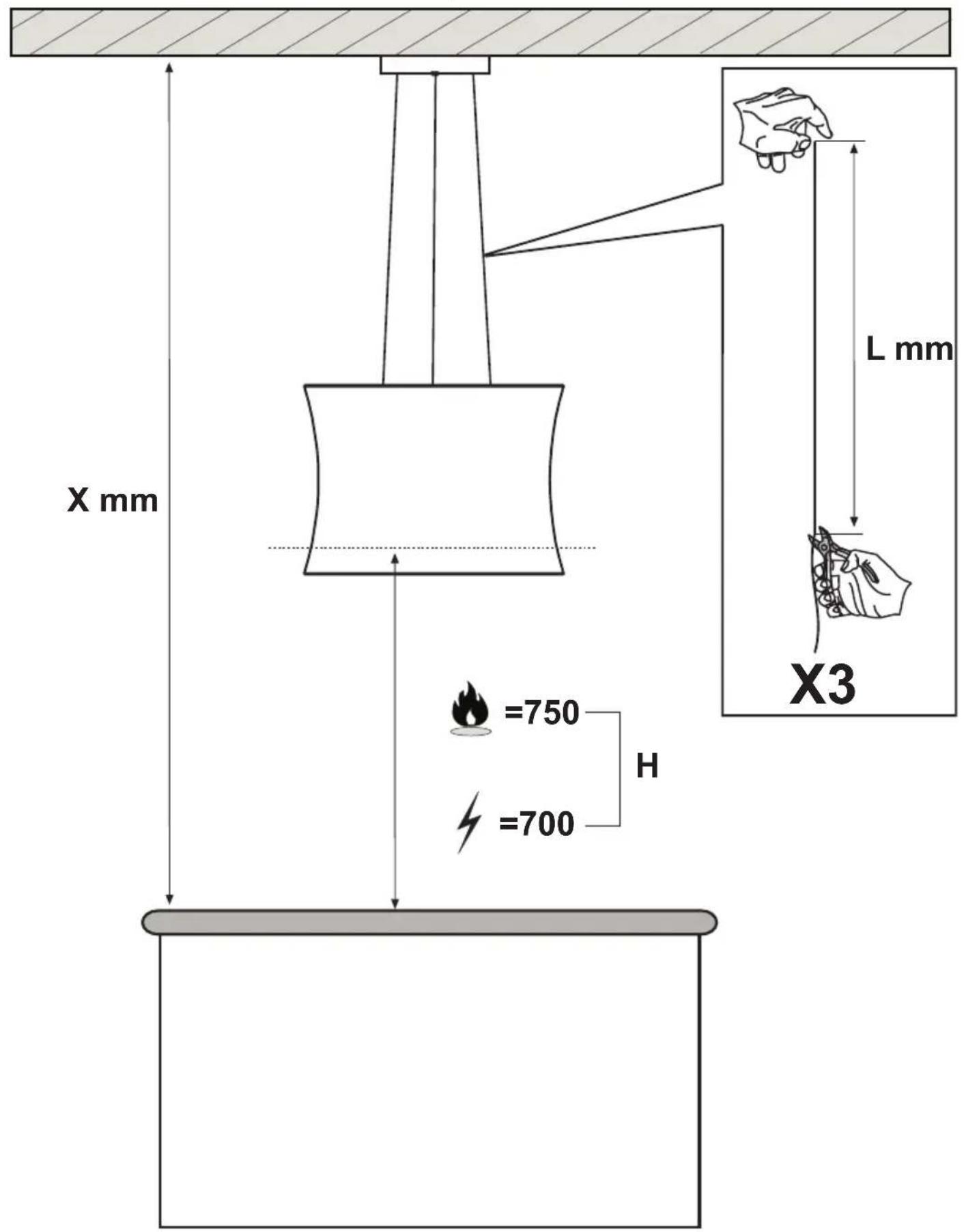

Okap powinien być zamontowany w minimalnej odległości od płyty kuchennej wynoszącej 65 cm w przypadku kuchenek elektrycznych, kuchenek gazowych lub typu mieszanego. Jeżeli instrukcje montażowe kuchenki podają większą odległość, należy się do nich zastosować.

Okap jest wyposażony w górne wyjście powietrza B służące do odprowadzania dymów i oparów na zewnątrz (Wersja zasysająca A- przewód odprowadzający nie wchodzi w skład dostawy). W przypadku, gdy odprowadzanie dymów i oparów na zewnątrz nie jest możliwe, okap może być używany w wersji filtrującej F poprzez zamontowanie 1 filtra na aktywny węgiel F. Dymy i opary będą wtedy poddane recyrkulacji za pomocą górnej kratownicy G.

Należy upewnić się, że okap znajduje się w pobliżu punktu podłączenia do sieci zasilającej i że instalacja jest wyposażona w wyłącznik różnicowoprądowy 30 mA. Napięcie zasilające musi odpowiadać napięciu podanemu na tabliczce znamionowej umieszczonej po wewnętrznej stronie okapu. Okap jest wyposażony w przewód elektryczny o dług. 1250 mm z wtyczką lub bez niej. Jeśli jest wyposażony we wtyczkę, należy podłączyć okap do gniazda prądu zgodnego z obowiązującymi normami w dostępnym obszarze. Jeśli jej nie ma (podłączenie bezpośrednio do sieci), należy zastosować wyłącznik dwubiegunowy zgodny z normą ze stykami otwieranymi w odległości nie mniejszej niż 3 mm (dostępny). ta instalacja i podłączenie elektryczne muszą być wykonane zgodnie z normą przez specjalistę elektryka.

Testy wydajności produktu przeprowadzone zgodnie z Rozporządzeniem (UE) Nr 65/2014 – Norma odniesienia: IEC 61591

Maksymalna wydajność zostaje osiągnięta po ustawieniu ruchomych paneli, jeśli obecne, w pozycji otwartej.

Model : Purple island

1: Zwiększenie prędkości silnika

2: Silnik On/Off

3: Zmniejszenie prędkości silnika

4: Oświetlenie On/Off

5: Diody

Uwagi: Diody okapu wskazują różne prędkości silnika: zielona 1° prędkość, pomarańczowa 2° prędkość, czerwona 3° prędkość i czerwona migająca 4° prędkość. Wszystkie okapy z wydajnością przepływu powietrza przekraczającą 650 m3/h mają ostatnią prędkość regulowaną czasowo; ta prędkość trwa 7 minut, po upływie których prędkość powraca do ostatnio wybranej, nieregulowanej czasowo.

Jeśli okaże się konieczna wymiana pilota, wówczas elektronika musi być doregulowana do pasma częstotliwości nowego pilota wykonując procedurę programowania:

Procedura programowania:

1. Odciąć zasilanie od okapu.

2. Włączyć zasilanie okapu.

3. W ciągu pierwszych 5 sekund nacisnąć przycisk oświetlenia i zwolnić go po włączeniu się świateł.

4. W ciągu 5 sekund nacisnąć przycisk silnika, po czym zwolnić go.

Na tym etapie należy zaczekać około 10 sekund, po czym można używać okap normalnie.

Uwaga! Po upływie 4 godzin od ostatniego włączenia jednego z przycisków, okap wyłączy się automatycznie.

W przypadku wystąpienia zakłóceń w pobliżu innych urządzeń zdalnie sterowanych, należy wykonać procedurę zmiany kodu.

Jeśli okaże się konieczna wymiana pilota, wówczas elektronika musi być doregulowana do pasma częstotliwości nowego pilota wykonując procedurę programowania.

Procedura generowania nowego kodu pilota.

Pilot zdalnego sterowania jest dostarczany z kodami ustawionymi fabrycznie. Jeśli chcemy utworzyć nowy zestaw kodów generowanych losowo, należy wykonać następującą procedurę: nacisnąć jednocześnie dwa przyciski z symbolem plusa i minusa przez przynajmniej 10 sekund, co spowoduje podświetlenie się diody, a następnie ponownie nacisnąć obydwa przyciski (w ciągu 3 sekund). Trzy mignięcia diody wskażą, że operacja zakończyła się pomyśnie. Po zmianie kodu pilota należy powtórzyć procedurę programowania.

Czyszczenie i konserwacja

Przed wykonaniem jakiejkolwiek czynności konserwacyjnej należy wyłączyć dopływ prądu do okapu.

Czyszczenie

Okap należy czyścić często, zarówno od środka (z wyjątkiem obszaru położonego za filtrem tłuszczu), jak i na zewnątrz. Do czyszczenia należy używać ściereczki zwilżonej denaturatem lub neutralnymi detergentami w płynie. Unikać produktów zawierających substancje ścierne.

Uwaga

Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany i czyszczenia filtrów powoduje powstanie zagrożenia pożarowego. Zaleca się zatem, skrupulatne przestrzeganie podanych wskazówek.

Filtr tłuszczowy

Filtr powinien być czyszczony raz na miesiąc przy użyciu łagodnych środków myjących, ręcznie lub w zmywarce, w niskiej temperaturze i podczas krótkiego cyklu.

W trakcie mycia w zmywarce metalowy filtr tłuszczowy może ulec zmatowieniu, lecz jego właści-wości filtrujące pozostają niezmienione.

Filtr węglowy (dotyczy tylko wersji filtrującej)

Filtr z aktywnym węglem F nie może być myty ani regenerowany.

Powinien być wymieniony po upływie 6 miesięcy.

Zatrzymuje nieprzyjemne zapachy pochodzące od gotowania.

LAMPY LED

W przypadku braku funkcjonowania zespołu oświetleniowego LED, należy skontaktować się z obsługą techniczną w celu wymiany całego zespołu.

Ograniczenie wpływu na środowisko naturalne:

Aby zmniejszyć pobór mocy urządzenia, należy zawsze stosować prędkość ssania niższą niż prędkości odpowiednie dla danego rodzaju gotowania, nie pozostawiać urządzenia w stanie uruchomionym na dłużej niż 15 minut po wyłączeniu palników, zawsze wyłączać światła w przypadku opuszczania obszaru gotowania.
