| Typ produktu | Bezprzewodowa szlifierka mimośrodowa |
| Marka | Metabo |
| Model | CC 18 LTX BL |
| Napięcie znamionowe | 18 V |
| Typ akumulatora | Li-Ion (Metabo / CAS) |
| Zalecana pojemność akumulatora | 2,0 - 10,0 Ah |
| Wymiary (dł. x szer. x wys.) | Ok. 140 x 120 x 160 mm |
| Waga (bez akumulatora) | Ok. 1,1 kg |
| Średnica tarczy | 125 mm |
| Prędkość obrotowa biegu jałowego | 4 000 - 10 000 obr/min |
| Skok orbitalny | 2,0 mm |
| Regulator prędkości | Tak, płynna regulacja |
| System odsysania | Z przyłączem odsysania (Ø 28 mm) |
| Silnik | Silnik bezszczotkowy (bez węgli) |
| Klasa ochronności | II (podwójna izolacja) |
| Zasilanie | Akumulator Li-Ion 18 V (nie dołączony) |
| Główne funkcje | Szlifowanie, polerowanie, usuwanie farby |
| Konserwacja i czyszczenie | Regularnie czyścić szczeliny wentylacyjne; do czyszczenia obudowy używać wilgotnej szmatki |
| Bezpieczeństwo | Elektroniczny wyłącznik, automatyczne zatrzymanie silnika w przypadku zablokowania |
| Części zamienne i naprawialność | Tarcza szlifierska, materiały ścierne, akumulator, ładowarka; naprawa wyłącznie przez serwis Metabo |
| Informacje ogólne | Instrukcja obsługi dostępna w formacie PDF; czas ładowania zależny od akumulatora |
Często zadawane pytania - CC 18 LTX BL METABO
Pytania użytkowników dotyczące CC 18 LTX BL METABO
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Szlifierka w formacie PDF za darmo! Znajdź swoją instrukcję CC 18 LTX BL - METABO i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. CC 18 LTX BL marki METABO.
INSTRUKCJA OBSŁUGI CC 18 LTX BL METABO
pl Instrukcja oryginalna 37

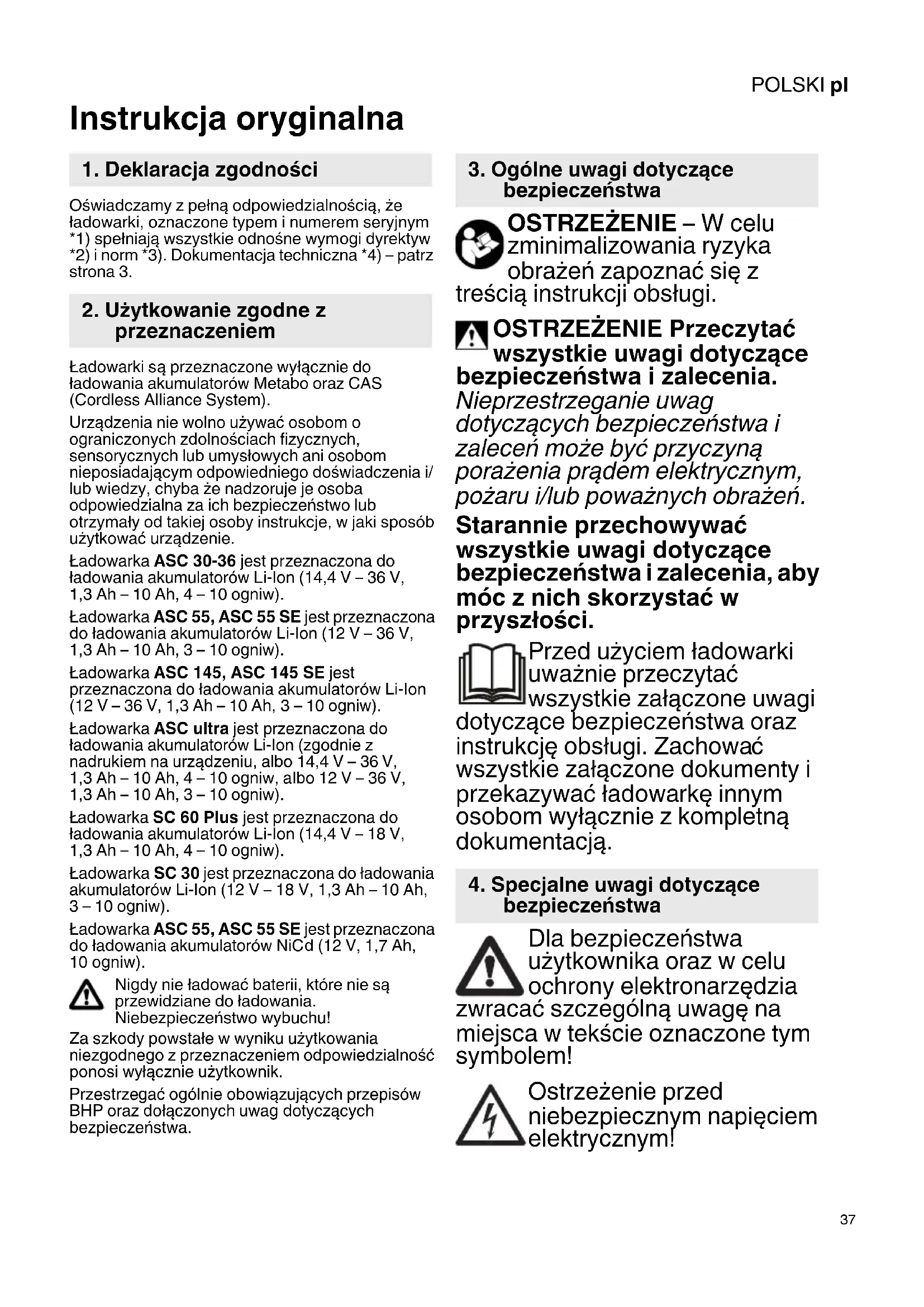

Instrukcja oryginalna
1. Deklaracja zgodności
Oświadczamy z pełną odpowiedzialnością, że ładowarki, oznaczone typem i numerem seryjnym *1) spełniają wszystkie odnośne wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4) – patrz strona 3.
2. Użytkowanie zgodne z przeznaczeniem
Ładowarki są przeznaczone wyłącznie do ładowania akumulatorów Metabo oraz CAS (Cordless Alliance System).
Urządzenia nie wolno używać osobom o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych ani osobom nieposiadającym odpowiedniego doświadczenia i/ lub wiedzy, chyba że nadzoruje je osoba odpowiedzialna za ich bezpieczeństwo lub otrzymały od takiej osoby instrukcje, w jaki sposób użytkować urządzenie.
Ładowarka ASC 30-36 jest przeznaczona do ładowania akumulatorów Li-Ion (14,4 V – 36 V, 1,3 Ah – 10 Ah, 4 – 10 ogniw).
Ładowarka ASC 55, ASC 55 SE jest przeznaczona do ładowania akumulatorów Li-Ion (12 V – 36 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).
Ładowarka ASC 145, ASC 145 SE jest przeznaczona do ładowania akumulatorów Li-Ion (12 V – 36 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).
Ładowarka ASC ultra jest przeznaczona do ładowania akumulatorów Li-Ion (zgodnie z nadrukiem na urządzeniu, albo 14,4 V – 36 V, 1,3 Ah – 10 Ah, 4 – 10 ogniw, albo 12 V – 36 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).
Ładowarka SC 60 Plus jest przeznaczona do ładowania akumulatorów Li-ion (14,4 V – 18 V, 1,3 Ah – 10 Ah, 4 – 10 ogniw).
Ładowarka SC 30 jest przeznaczona do ładowania akumulatorów Li-Ion (12 V – 18 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).
Ładowarka ASC 55, ASC 55 SE jest przeznaczona do ładowania akumulatorów NiCd (12 V, 1,7 Ah, 10 ogniw).
Nigdy nie ładować baterii, które nie są przewidziane do ładowania. Niebezpieczeństwo wybuchu!
Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiedzialność ponosi wyłącznie użytkownik.
Przestrzegać ogólnie obowiązujących przepisów BHP oraz dołączonych uwag dotyczących bezpieczeństwa.
3. Ogólne uwagi dotyczące bezpieczeństwa
OSTRZEŻENIE – W celu zminimalizowania ryzyka obrażeń zapoznać się z cią instrukcji obsługi.
OSTRZEŻENIE Przeczytać wszystkie uwagi dotyczące zpieczeństwa i zalecenia.
Nieprzestrzeganie uwag dotyczących bezpieczeństwa i zaleceń może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.
Starannie przechowywać wszystkie uwagi dotyczące bezpieczeństwa i zalecenia, aby móc z nich skorzystać w przyszłości.
Przed użyciem ładowarki
uważnie przeczytać
wszystkie załączone uwagi dotyczące bezpieczeństwa oraz instrukcję obsługi. Zachować wszystkie załączone dokumenty i przekazywać ładowarkę innym osobom wyłącznie z kompletną dokumentacją.
4. Specjalne uwagi dotyczące bezpieczeństwa
Dla bezpieczeństwa użytkownika oraz w celu ochrony elektronarzędzia zwracać szczególnie uwagę na miejsca w tekście oznaczone tym symbolem!
Ostrzeżenie przed niebezpiecznym napięciem elektrycznym!
POLSKIpl
Z uszkodzonych akumulatorów Li-lon może wyciec lekko kwasowa ciecz palna!
W razie wydostania się cieczy z akumulatora i kontaktu ze skórą bezzwłocznie spłukać to miejsce dużą ilością wody. Jeżeli ciecz z akumulatora dostanie się do oczu, przepłukać oczy czystą wodą i bezzwłocznie udać się do lekarza!
Całkowicie naładowanego akumulatora nie wolno ponownie ładować!
Urządzenie jest przeznaczone wyłącznie do eksploatacji w pomieszczeniach.
Chronić ładowarkę przed wilgocią!
Nie zezwalać dzieciom na używanie urządzenia.
Dopilnować, aby dzieci nie bawiły się urządzeniem.
Dzieci nie mogą znajdować się w pobliżu ładowarki lub obszaru roboczego!
Ładowarkę przechowywać w miejscu niedostępnym dla dzieci!
W przypadku pojawienia się dymu lub ognia w ładowarce natychmiast wyciągnąć wtyczkę sieciową!
Nie wkładać żadnych przedmiotów w szczeliny wentylacyjne ładowarki – niebezpieczeństwo porażenia prądem elektrycznym lub zwarcia!
Nie używać uszkodzonych akumulatorów!
W strefach o silnym obciążeniu pyłem metalowym nie ładować akumulatorów ładowarkami AIR COOLED.
5. Elementy urządzenia
Patrz strona 2. Przedstawione ilustracje stanowią przykłady odnoszące się do wszystkich urządzeń.
1 Akumulator (nie objęty zakresem dostawy)
2 G n i a z d o
3 W s k a żnik pracy
4 W s k a žnik ostrzegawczy
6. Uruchomienie
Przed uruchomieniem urządzenia sprawdzić, czy napięcie zasilania i częstotliwość sieci podane na tabliczce znamionowej są zgodne z parametrami zasilania sieciowego w miejscu pracy.
Urządzenia takie jak to, które wytwarzają prąd stały, mogą mieć wpływ na proste wyłączniki różnicowo-prądowe. Używać typu F lub wyższego, z prądem wyzwalającym o maks. 30 mA.
Przed uruchomieniem ładowarki sprawdzić, czy szczeliny wentylacyjne nie są przysłonięte. Minimalna odległość od innych przedmiotów musi wynosić co najmniej 5 cm!
6.1 Autotest
Włożyć wtyczkę do gniazda sieciowego.
Wskaźnik ostrzegawczy (4) oraz wskaźnik pracy (3) zapalają się jeden po drugim ma ok. 1 sekundę, wbudowany wentylator obraca się przez ok. 5 sekund.
7. Użytkowanie
7.1 Ładowanie akumulatora
Nasunąć akumulator całkowicie do oporu na gniazdo (2).
Wskaźnik pracy (3) miga.
Zalecenie: W celu sprawdzenia poziomu naładowania akumulatorów Li-Ion, najpierw wyjąć akumulator z ładowarki, a następnie nacisnąć przycisk na akumulatorze.
7.2 Ładowanie konserwacyjne
Po zakończeniu ładowania ładowarka jest automatycznie przełączana na ładowanie konserwacyjne.
Akumulator może pozostać w ładowarce i w ten sposób jest zawsze gotowy do pracy.
Wskaźnik pracy (3) świeci się stale.
8. Usterka
\~ prąd przemienny
8.1 Wskaźnik ostrzegawczy (4) świeci się przez cały czas
Akumulator nie jest ładowany. Zbyt wysoka / zbyt niska temperatura. Przy temperaturze akumulatora w zakresie od 0 °C do 50 °C ładowanie rozpoczyna się automatycznie.
8.2 Wskaźnik ostrzegawczy (4) miga
- Akumulator jest uszkodzony. Bezzwłocznie wyjąć akumulator z ładowarki.
- Akumulator nie został prawidłowo wsunięty na gniazdo (2). Patrz rozdział 7.1.
9. Naprawy
Wszelkie naprawy ładowarki wolno wykonywać wyłącznie elektrykom!
W celu uniknięcia zagrożeń uszkodzony przewód zasilający urządzenia musi zostać wymieniony przez producenta, jego serwis lub osobę o podobnych kwalifikacjach.
W sprawie naprawy ładowarki należy się zwrócić do przedstawiciela Metabo. Adresy są dostępne na stronie www.metabo.com.
10. Ochrona środowiska
Przestrzegać lokalnych przepisów dotyczących ekologicznej utylizacji i recyklingu zużytych maszyn, opakowań i osprzętu.
Dotyczy tylko państw UE: nie wyrzucać elektronarzędzi wraz z odpadami komunalnymi! Zgodnie z dyrektywą europejską 2012/19/UE
o zużytych urządzeniach elektrycznych i elektronicznych oraz jej implementacją w prawodawstwie krajowym zużyte elektronarzędzia trzeba segregować i poddawać odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska.
11. Dane techniczne
Patrz strona 3.
U = zakresy napięć akumulatora
C = pojemność akumulatora
I_C = prąd ładowania _1
t = czas ładowania
^1) W zależności od pojemności resztkowej, jak również temperatury akumulatora rzeczywiste czasy ładowania mogą różnić się od podanych.
Zalecana temperatura otoczenia podczas ładowania: od 0 °C do 40 °C.
Prawo do zmian związanych z postępem technicznym zastrzeżone.
Urządzenie w klasie ochronności II
