INSTRUKCJA OBSŁUGI HHOB 300 HMK6GRK3X HOOVER

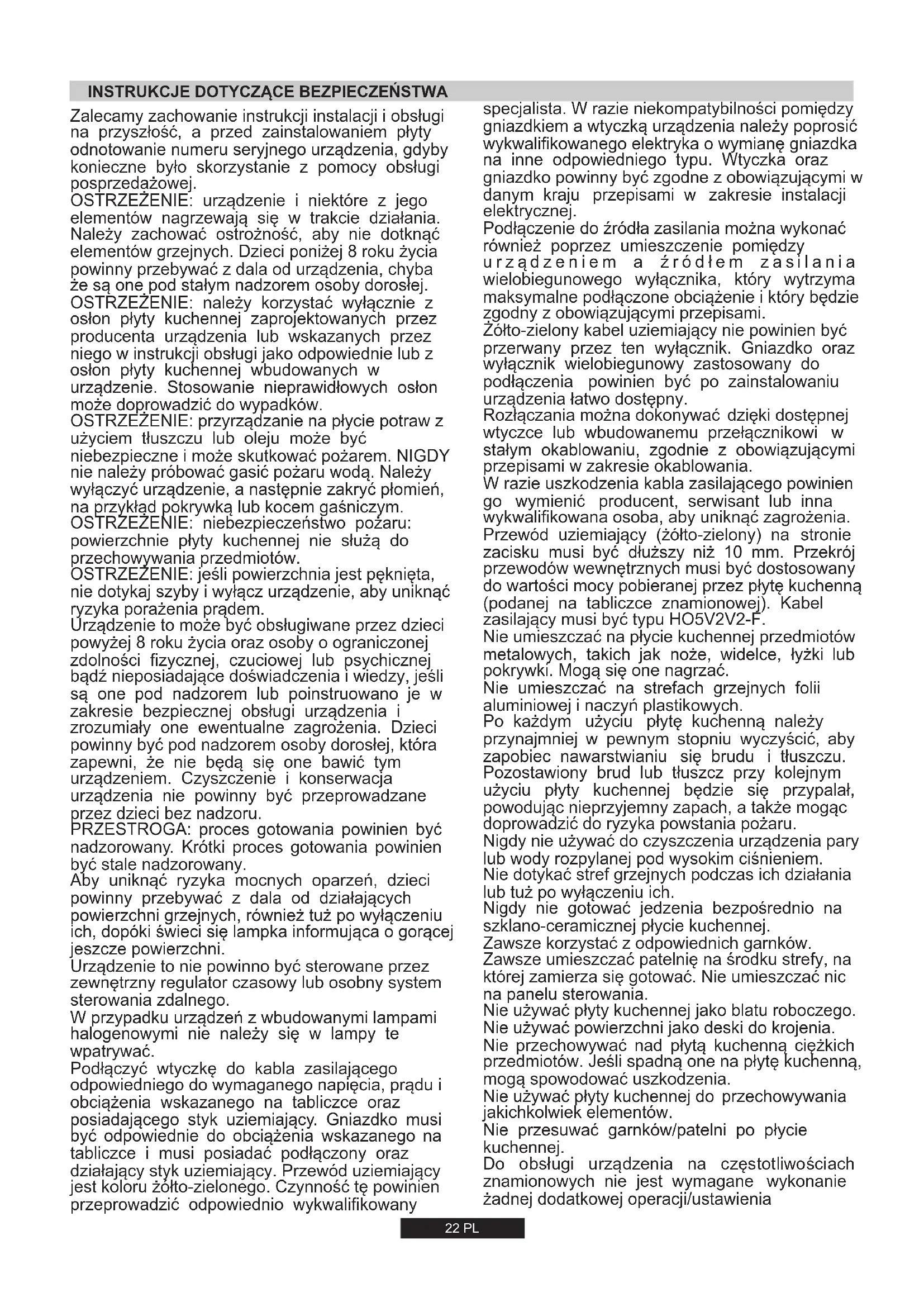

Zalecamy zachowanie instrukcji instalacji i obstugina przyszlość, a przydedzainstalowaniem plyty odnotowanie numeru serynjego urzadzenia, gdyby konieczne byto skorzystanie z pomocy obstugi posprzedañowej.

OSTRZEZNIE: urzadzenia i niedro z loro elementów nagrzewaja są w trakcie dzialania. Nalezy zachować ostrożnosć, abyNie dotknac elementów grzejnych. Dziuci poniȩj 8 roku zycia powinny przybezwac z dala od urzadzenia, chybaź ze są one pod stałyń nadzorem osoby dorosnej. OSTRZEZNIE: nalezy korzystać wylącznie z oslon pflykuchennej zaprojektowanych przyezroducenta urzadzenia lub wskazanych przyeznio go w instrukcji obstrugi jako odpowiednie lub z oslon pflykuchennej wbudowanych w urzadzenia. Stosowanie nieprawidłowych oslonMZe doprowadzić do wypadkowski.

OSTRZEZENIE: przyrzadzanie na plicie potraw z uzyciem tuszczu lub oleju boe myc niebezpieczne i moze skutkowa c pozarem. NIGDY nie nalezy probowac gasic pozaru woda. Nalezy wylaczyc urzadzienie, a nastepnie zakryc plomien, na przykliad Pokrywka lub kocem gasniczym. OSTRZEZENIE: siebezpieczenstwo pozaru: powierzchnie pfly kuchennej nie szuq do przechowywnia przyedmiotow.

OSTRZEZENIE: jesti powierzchnia jest peknieta, nie dotykaj szyby i wylacz urzadzenia, abyunikacja rzyka porazenia przem.

Urzadzenia toMZebyc obslugiwane przez daneci powyzej 8 roku zycia oraz osoby o agraniczonej zdolnosci fizycznej, czuciowej lub psychicznej badz nieposiadajace doswiadczenia i wiedzy, jejli są one pod nadzorem lub poinstruowano je w zakresie bezpiecznej oblugi urzadzenia i zrozumialy one ewentualne zagrozenia. Dzieci powinny byc pod nadzorem osoby dorosleh, ktora zapewni, ze nie beda sie one bawić tym urzadzeniem. Czyszczenie i konserwacja urzadzenia nie powinny byc przypegowadzane przydzcie bez nadzoru.

PRZESTROGA: proceses gotowania powinien byc nadzorowany. Krótki proceses gotowania powinien byc stale nadzorowany.

Aby uniknac rzyka mocnych oparzen, dane powinny przybeyawac z dala od dzialajacych powierzchni grzejnych, rawniezuzzi po wyłaczenia ich, dopóki swieci sie lampka informujaca oGORacej jesteczne powierzchni.

Urzadzenie to Nie powinno byc sterowane przy zewnetrzny regulator czasowy lub osobny system sterowania zdalneo.

W przypadku urzadzen z wbudowanymi lampami halogenowymi nie naleź sie w lampy te wpatrywać.

Podłuczyc wtyczke do kabla zasilajacego odpowiedniago do wymaganego napięcia, prȩdu i obcieżenia wskazanego na tabliczce oraz posiadajacego styk uziemiajacy. Gniazdko musi być odpowiednie do obcieżenia wskazanego na tabliczce i musi posiadac podłuczony oraz dzialajacy styk uziemiajacy. Przewód uziemiajocy jest koloruźto-zielonego. Czynnosć te powinien przyepamadzić odpowiednio wykwalifikowy

specjalista. W razie niedzys gniazkiem a wtyczka urzadzenia nalezy poprosic wykwalifikowanego elektryka o wymianegniazdkana innedopowiedniego typu. Wtyczka oraz gniazkopo winny byc zgodne z obwiazujacymi w danym kraju przypisami w zakresie instalacji elektrycznej.

Podłaczenia do zródla zasilania möglich wykonac rawnie poprzej umieszczenie pomiedzy urzadzeniem a zródlém zasilania wielobiegunowej wyłacznika, kóry wytrzyma maksymalne podlączone obciȩzenia i kóry;będzie zgodny z obowiażucymi przypisami.

Zolto-zielony kabel uziemiajacy nie powinien byc przerwany przyez ten wyłacznik. Gniazdko oraz wyłacznik wielobiegunowy zastosowany do podlączenia powinien byc po zainstalowaniu urzadzenia latwo dostepny.

Rozłuczaniaość dokonywać przyȩki dostepnej wtyczce lub wbudowanemu przyȩcznikowy w stalym okablowaniu, zgodnie z obłowiazujacymi przyepamisi w zakresie okablowania.

W razieuszkodzenia kablazasilajacingo powiniengo wymienic producent, serwisant lub innawykalifikowana osoba, abyunikac zagrozenia.

Przewód uziemiajacy (źolto-zielony) na stronie zacisku musi byc dfluźsy niz 10 mm. Przekrój przyzewodów wewétrznych musi byc dostosowany do wartosci mocy podieraninej przyez płyte kuchenna (podanej na tabliczce znamionowej). Kabel zasilajacy musi byc typu HO5V2V2-F.

Nie umieszczac na plicyce kuchennej przyedmiotow metalowych, takich jak noze, widelce, lyzki lub pokrywki. Moga sie one nagrzać.

Nie umieszczac na strefach grzejnych folii almaniowej i naczyn plastikowych.

Po kaźdym uzyciu płyte kuchenna naleźyprzynajmiej w pewnym stopniu wycyscić, aby zapobiec nawarstwianiu sie brudu i tuszczu. Pozostawiony brud lub tuszcz przy kolejnym uzyciu płyty kuchennej bedzie sie przypalał, powodujac nieprzyjemny zapach, a takze mogacdoprowadzic do ryzykagowstania pożaru.

Nigdy nie uzywac do czyszczenia urzadzenia pary lub wody Rozpvlanei pod wysokim cijsnieniem.

Nie dotykać stref grzejnych podczas ich dzialania lubuzzi po wyłaczenia ich.

Nigdy nie gotowac Jedzenia bezposrednio na szklano-ceramicznej plicie kuchennej.

Zawsze korzystać z odpowiednich garnków.

Zawsze umieszczac patelni na srodku strefy, na ktorei zamierza sie gotowac. Nie umieszczac nic na panelu sterowania.

Nie uzywać płyty kuchennej jako blatu roboczego.

Nie uzywać powierzchni jako deski do krozenia.

Nie przechowywać nad plyta kuchenna ciezkich przychodmiotów. Jeslispdna one na plyte kuchenna, moga spowodować uszkodzenia.

Nie uzywac pflykuchennej do przechowywania jakichkolwiek elementow.

Nie przysuwać garnków/patelni po płycie kuchennej.

Do obstugi urzadzenia na czestotliwośćciach znamionowych nie jest wymagane wykonanieźadnej dodatkowej operacje/ustawienia

1. INSTRUKCJE DLA INSTALLATORA

INSTALACJA URZADZENIA DOMOWEGO MOZE BYC SKOMPLIKOWANA OPERACJA, KTORA JEZELI NIE BEDZIE WYKONANA PRAWIDLOWO, MOZE POWAZNIE ZAGROZIC BEZPIECZENSTWU UZYTKOWNIKA. DLATEGO TEZ, ZADANIE TO POWINNO BYC WYKONANE PRZEZ OSOBE O ODPOWIEDNICH KWALIFIKACJACH ORAZ ZGODNIE Z OBOWIAZUACYMI PRZEPISAMI. W PRZYPADKU ZIGNOROWANIA NINIEJSZEGO ZALECENIA I WYKONANIA INSTALACJI PRZEZ OSOBE BEZ ODPOWIEDNICH KWALIFIKACJI, PRODUCENT NIE PONOSI ZADNEJ ODPOWIEDZIALNOSCIA Z JAKIEKOLWIEK USTERKI TECHNICZE, BEZ WZGLEDU NATO, CZY SPOWODUJA ONE SZKODYWMIENIU, CZYE TZ USZKODZENIA CIALAULUDZI.

1.1.ZABUDOWA

PlyteUNCTA zamontowac w dowolnym blacie kuchennym, ktory jest odpopny na dzialanie temperatury do 100C oraz posiada grubosc 25- 45mm Wymiary otworu, ktory nalezy wyciac w blacie kuchennym, podane sa na Rysunku 2.

Ježeli pod zabadowana plyta znajduje sie dostepna przyestrzen, konieczne jest zamontowanie przyegrady z materiały izolacyjngo (np. drewna) (Rysunek 3).

Ježeli kuchenka jest montowana obok szafki kuchennej, odlegosto pomiedzy plyta i szafka musi byc co najmiej 15 cm (patrz Rysnek 4); natomiast odlegosto pomiedzy plyta i sciana kuchni musi byc co najmiej 70 mm.

Odeglość pomiedź płyta i szafka lub jakimkolwiek urzadzeniem zamontowanym nad kuchenka (np. okapem) musi byc nie mniejsza niz 70 cm (Rysunek 4).

Metalowe przydmioty w szufladzie moga osiagac wysockie temperature wwyniku recyrkulacji powietra. Dlatego zaleca sie stosowanie posredningero panelu drewnianego.

Uwaga - Na Rysunku 1 pokazano sposob przyklejenia uszczelki.

Plyte nalezy zamocowac przy uzyciu uchwytowznajdujacych sie w jej wyposazeniu, korzystajac z otworow wykonanych w podstawie plyty.

W przypadku montowania pły t o szerokosci 60 cm nad piekarnikiem, ktory nie jest wyposzony w obieg chlodzacy, zaleca sie utworzenia otworow w zagudowie w celu zapewnienia prawidlowego przypewywu powietrza.

Wielkość tych otworów powinna wynosić co najmież 300 cm i naleź je rozmieść w spośobPokazany na Rysunku 5.

W przypadku montowania plyty o szerokosci 75 cm nad piekarnikiem do zagudowy, piekarnik musi byc wyposzony w obieg chiodzacy.

1.2. ODPOWIEDNIE POMIESZCZENIE

Urzadzenie pusi byc zainstalowane zgodnie z obowiazujacymi przyepisami i w-Originwu dobrze wentlylowanym. Prosze zapoznać sie z instrukcja przyźystapieniem do instalacji.

W przykriad poprzej otwarcie okna lub zwiekszenia obrotow wentylatora.

Przy braku月至szo zamontowania okapu, w scenie zewnetrznej lub w oknie nalezy zainstalowac wentylator elektryczny pod warunkiem, ze pomieszczenie posiada owry odpwietrzaiace.

Wentylator elektryczny powinien zapewniać peinha wymianje powietrza w kuchni w temple 3-5 razy na godzne. Instalator powinien przystrzegać obowiażujacych w danym kraju przypeisów.

2.1. PODŁACZENIE DO SIECI ELEKTRYCZNEJ

Upewnic sie, ze napiécie w sieci odppwiada napiéciu podanemu na tabliczce znamionowej znajdujacej sie na obudowie urzadzenia. Przed podlaczeniem, sprawdzić obwód uziemenia.

Zgodnie z przypepisami prawa, ninejsze urzadzenie musi byc uziemione. W razie nie przyestrzeganiakiego wymagania, producent Nie poniesie zadnej odpwiedzialnosci za jakiekolwiek szkody w stosunku do somebody lub mienia. Jezel kabel zasilajacy nie posida wtzczyki, nalezy zamontowac wyczke dopasowan do obciazenia wskazanego na tablicze znamionowej urzadzenia. Przewod uziemienia jest w colorze zoltozielonym. Wtyczka powinna byc zawsze dostepna.

W przypadku gdy plya podlaczona jest bezposrednio do sieci elektrycznej, konieczne jest zainstalowanie wyłacznika automatyczné.

W razine uszkodzenia kabla zasilajacego, musi on byc wymieniony przyez wykwalifikowanego elektryka w celu wyeliminowania potencjalnych zagrozen.

Przewód uziemienia (w kolorze zóltozielonym) musi byc co najmniej 10mm dluszysz niż przyzewód fazowy i neutralny.

Przekraj poprzejcy nabla zasilajacego musi byc o wielosci dostosowanej do mocy podieranje przy zplyte.

Sprawdzić na tabliczce znamionowej dane dotyczné podłaczenia do sieci elektrycznej oraz upewnić sie,ź kabel zasilajczy jest typu 3 × 0.75 ~mm^2 H05 V2V2-F.

Zacisk sieci zasilajacej	FAZOWY	L	Przewód braźowy
	UZIEMIENIE		Przewód zótozieły, Kabel zasilajocy
	NEUTRALNY	N	Przewód niebieski

Wylacznik musi byc podlaczony do okablowania zgodnie z obowiazujacymi przypisami.

Jesli urzadzenie nie posiada kabla i wtyczki lub innego rozwiazania umozlwiajacego odlaczenia od oddpowiednio zabezpieczonej sieci elektrycznej pozwalajacej na pelne odlaczenia przy wystapieniu nadnapiecia spelniajacego warunki kategorii lll,instrkcja stwierda, ze spojobe odlaczenia musza byc wbudowane w instalacje elektryczna, zgodnie zzasadami okablowania.

2.2. PODLACZENIE DO GAZU

Ponijsze instrukcje przyznaczone są dla wykwalifikowanego personelu, instalacja urzadzenia musi byc zgodna z obłowiazujacym normami krajowymi. (Wylącznie dla Wielkiej Brytanii: zgodnia z przyznaczone przechipami prawa, instalacja gazowa i jej odbior musza byc przy przyprzechiwadzone przy instalatora zarejestrowanego w CORGI) Wszystkie prace musza byc wykonane przy odłaczonym zasilaniu elektrycznym.

Na tabliczce znamionowej urzadzenia wskazany jest rodzaj gazu do ktorego zostalo ono przystosowane. Podlącenie do sieci gazowej lub do butli z gazem plynnym naleź przypegowadzic po uprzejnim upewnieniu sie, ze urzadzenia jest wyregulowane dla danego rodzaju gazu, kóry ma byc podlączony. Jeźeli urzadzenia nie jest prawidłowowy wyregulowane, patrz instrukcje w kolejnym punkcie na temat zmiany ustawiéng gazowych.

W przypadku butli z gazem plynynm (butli gazowej) danezy zastosownik regulator cijsnienia zgodny z obowiazujacymi normami krajowych.

Nalezy stosowac wyłacznie rury, podkladki i uszczelki, tkore są zgodne zobowiazujacymi normami krajowychi.

W niedtorych modelach, na wyposazeniu urzadzenia znajduje sie lacznik stozkowy, przyznaczony do zamontowania na terenie krajow, w ktorych ten typ lacznika jest obligatoryjny; na rysunku 8Pokazano w jaki sposob Rozróznic posczególne typ lacznika (CY = cylindryczny,

CO = stożkowy). W kaźdym przypadku, cylindryczna czȩć zącznika musi byc podlacznota do pły gyazowej.

W przypadku podłuczania pły do gazu przy uzyciu przyzewodow elastycznych,NSEZY zapewnić,aby maksymalna odleglosć (£aczenia tym przyzewodem nie przyekroczyta 2 metrow.

Gietkiej turki, powinny byc wyposazone w taki sposob, ze nie moze wejsc w kontakt z ruchoma czesc mieszkania (np. szuflady) i nie przechodzi przy ez wszelkie.), gdzie moze sta cie zgnieciony / zaalamane lub uszkodzone w inny sposob.

Aby zapobiec ewentualnemu uszkodzeniu plyty, nalezy zachowac nastepujać kolejnosć podczas instalacji (rysunek6):

1) JakPokazano na rysunku, kolejno zamontowac:

A: Lacznik cylindryczny mészki 1/2"

B:Uszczelka 1/2"

C: Lęcznik gazowy damski stożek-cylinder lub cylinder -cylinder 1/2"

2) Zacisnac polaczenie przy uzyciu kluczy, pamiagetac o ulozeniu przewodowruwych w odpowiednim pofozieniu.

3) Podlączyć lącznik C do domowej instalacji gazowej przy użyciu sztywnego przewodu miedzianego lub stalowej przewodu elastycznégo.

UWAGA: sprawdzić szczelnosc polaczenia przy uzyciu roztworu wody z mydlem. Nigdy nie naleź dokiego celu uzywac plomienia. Naleź rownikę upewnić sie, ze przyzwódelastyczny nie wejdzie wkontakt z ruchoma czȩca szafki (np. szuflada), oraz ze jest on ułoźony w spośob wykluczajcy是我的uszkodzenia.

Ostrzeżenie: Jeźeli w poplitu urzadzenia wycuwalny jest gaz, nalezy natychmiast odcieć dopły gw zu do urzadzenia i wezwac instalatora. Nie przybowość wykrywania nieszczelnosci przy pomocy otwartego plomienia.

2.3. PRZYSTOSOWANIE PŁYTY DO ROZNYCH RODZAJÓW GAZU

W celu przystosowania plyty do roźnych rodzajów gazu, daneź wykonac nastepujace czynnosci:

• Zdjacrusztypalniki
  Umieci klucz szeciokaty (7 mm) we wsporniku palnika(Rysunek 7)
• Odkrećić dysze i wymienić je na dysze odpwiednie do danego rodzaju gazu (patrzabela rodzajów gazu).

2.4. REGULACJA PLOMIENIA MINIMALNEG

Po zapaleniu palników, ustawic Pokretlo w pozycji plomienia minimalné i nastepnie zdjacPokretto (można je latwo zdjac wywierajac niewielki nacink).

Przy uzyciu malego wkrétaka można nastepnie wyregulować Śrubes regulacyjna w sposobPokazany na Rysunku 9. Oblacanie Śruby w kierunku zgodnym z ruchem wskazówek zegara powoduje zmiejszenia przephywu gazu, natomiat obracanie w kierunku przechiwym do ruchu wskazówek zegara powoduje zwiekszenessie przephywu. Regulacja naleź przyprzewadzać do momentu uzyszkania plomienia o dlugosci okolo 3-4 mm, poczym naleź zalość podkreptlo. W przypadku korzystania z butli z gazem plynnym (LPG) Śrubes do regulacja plomieniaminimalné naleź obrócić (zgodnia z kierunkiem ruchu wskazówek zegara) aź do oporu.

Po przyprowadzeniu regulaci dla nowego rodzaju gazu, nalezy wymiNIC stara tabliczke znamionowa umieszczona na urzadzeniu na nowa tabliczke (znajdujaca sie na wyposazeniu plyty) odpowiednia dla rodzaju gazu, dla ktorego przyprowadzono regulacja.

3. UZYTKOWANIE PLYTY - INSTRUKCJE DLA UZYTKOWNIKA

Urzadzenie möglich być uzywane wylącznie do celu, do ktorego zostalo przyznaczone, tzn. do przyrzadzania potraw w gospodarstwie domowym, i loro uzywanie do wszelkich innych celów;będzie traktowane jako niewlasciwe i möglich być niebepezpieczne. Producent nie ponosi odpowiedzialnosci za wszelkie szkody spowodOWANE niewlasciwym uzytkOWANIEM urzadzenia.

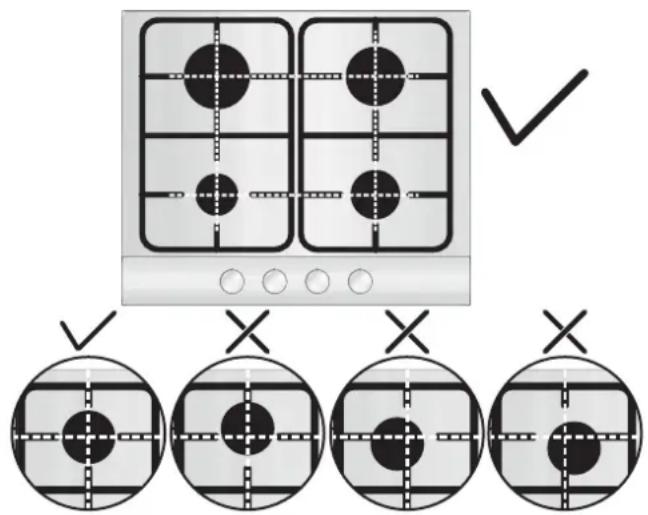

Przed uzyciem palnika nalezy upewnic sie, ze obwody siatki srodkuja palnik zgodnie z ponizszym rysunkiem. W przypadku korzystania z siatek zeliwnych; pod siatka znajduje sie jej pozycja. Nalezy upewnic sie, ze w walsciwa siatka stosowana jest w prawidlowym pozdeniu.

3.1.UZYWANIE PALNIKOW GAZOWYCH

Aby zapalić palnik, naleź umieść w是我的战略布局 zapalona swieczka, nacisność obrotć podkrety w kierunku przechiwym do ruchu wskazowej zegara.

Ježeli palniki nie byly uzywane przyez klika dni, nalezy odczekać kilka sekund przyzed zapaleniem palnika, pozwoli to na wydostanie są powietrza zgromadzonego w przyzewodach rurowych.

W przypadku urzadzen wyposzażnych w zapalacze elektronicze, naleź wykonac nastepuacje czynnosci:

nacisnac i obrcicPokretlo w kierunku przeciwnym do ruchwskazowek zegara do pozycj symbolu zaplonu,

zapalić palnik naciskajac na przycisk iskrownika.

W przypadku ptyt wyposažonych w zapalcze automatyczne, wystarczy po prostu nacinść i obrócićPokretto do pozycji symbolu zapłonu.

System zapłonowy bedzie generwal istkry przy czaly czas, gdy nacinisty jest kurek gazowy.

Ježeli palnik nie zostanie zapalony po uplywie 5 sekund, nalezy obróciPokretto do pozycji 0 i powtorzyc czynnosć.

W przypadku modeli wyposaźonych w zabezmieczenie przechiwypływoe (ktore odcina dopwy gwazu w razie

przypadkowy zgaściecia plomienia), zapalanie palników odbywa sie w sposob opisany powyzej, przy czym nalezy pamietac, ze po zapaleniu plomieniaPokretto nalezy jesteczze przytrzymac w pozycji wcińskijej przyte 5 do 6 sekund.

UWAGA:

Przed wączeniem plyt gyazowej, naleź upewnić sie, ze palmiki i nakrywki palmików są prawidlowo umieszczone na swoich.mijscach.

Ostrzezenia: Jesli w urzadzeniu nie ma prdu, w celu uruchomienia palnika nalezy uzyc zapalniczki:

• Wcisnac i obróc Pokretto w lewo w kierunku symbolu zaplonu
• Naciskajc przycisk, zapalic palnik za pomocza zapalniczki i przytrzymac przycisk wciński przyez 5 sekund po zapaleniu.

UWAGA OGOLNA

W celu maksymalneo wykorzystania palników, nalezy uzywać naczn z plaskim dnezm o srednicy odpowiednio dopasowanej do wielkosci palnika. Tabela A.

Typ palnika	Średnica naczyna/garnka (cm)	Moc (kW)	G20/20 mbar (Metan)	G30/28-30 mbar (LPG)
AUX Quemador Auxiliar	10 - 18	1,00	95 l/h	73 g/h
SR Quemador Semi-rápido	12 - 22	1,75	167 l/h	127 g/h
R Quemador Rápido	16 - 26	2,70	257 l/h	196 g/h
DC 4 kW DUAL	16 - 26	4,00	381 l/h	291 g/h
DC 4,2 kW DUAL	16 - 26	4,20	400 l/h	306 g/h
DC 5 kW DUAL	16 - 26	5 NG 4,6 LPG	476 l/h	364 g/h

Tabele A

W przypadku korzystania z mniejszych naczyn, palnik nalezy wyregulowac tak, aby plomien nie wychodzt poza brzeg naczyna. Naczyna z wypuklym lub wkleslym dnm nie powinny byc uzywane.

OSTRZEZENIE: W razine przypadkowej zgasniedcia plomienia, nalezy wylaczyc palnik i sprobowac powtornie go zapalic dopiero po upywie co najmiej 1 minuty.

Ježeli z biegiem lat kurki gazowe zaczna sie cięźko obracć, konieczne bedzie ich naoliwienie.

Czynnosc ta moze byc przypepwadzona wylacznie przy wykwalifikowy personel serwisu.

4. CZYSZCZENIE I KONSERWACJA

Przed przystapieniem do czyszczenia, nalezy upewnic sie, ze plya wystygla. Wyjac wtyczke z gniazdka zasilania lub (w przypadku podlącenie bezposredniego) wyćzyc zasilanie elektryczne.

Do czyszczenia pły nigdy nie nalezy uzywać srodków sciernych, srodków zawierajacych substancje zrace, wybielajce lub kwasy. Nalezy rowniez unikać stosowania substancji kwasnych lub alkalicznych (sok z cytryny, ocet itp.) do czȩci emaliowanych, lakierowych lub wykonanych ze stali niedzewnej.

OSTRZEŽENIE Do czyszczenia pły gazowych nie wolno uzywac oczyszczaczy parowych."

Podczas czyszczenia emaliowanych, lakierowanych lub chromowanych częsci, naleź uzywac cieplej wody z mydlem lub detergentu nie zaierajacego substancji zraczych. Do czyszczenie czȩci ze stali niedzewnej, naleź uzywac odpowiedniego roztworu czyszczącego.

Palniki przywróci ich oryginalny blask,NSEy stosowac domowy pyn do czyszczenia stali nierdzewnej. Po wyczyszczeniu, palniki nalezy wysuszyc i umiesci na plicie.

Istotne jest, aby palmiki byly umieszczone dokladnie na swoim mistręsću.

Chromowane ruszty i palniki

Chromowane ruszt y i palniki maior tendencje do ciemnienia w miare ich uzywania. jest to zjawisko normalne i nieuchronne, w zdynam stopnić ejaculation no pogarszajace fungcjonalnosci pły gazowej. W zazymdym;będ razie, są one dostepne w naszym centrum serwisowym jako czeci zamienne.

5. OBSLUGA SERWISOWA

Przed zadzwonieniem do pracownikka serwisu, nalezy upewnic sie, ze:

• wtyczka jest prawidłowam uieszczona w gniażdku;
• nie ma awarii zasilania gazowego.

Ježeli nie mayna zidentyfikować zródla usterki: urzadzenie nalezy wylączyc - nie probowac go samodzielnie naprawiac - zadzwonic do centrum serwisowej.

6. OCHRONA ŚRODOWISKA

Urzadzenie to jest oznaczone zgodnie z Dyrektywa Europejska 2012/19 / UE w sprawie zuzytego sprețtu elektrycznégo i elektronicznégo (WEEE). Zuzyty spreț elektrycznéi elektroniczny zarowno substantec zanieczyszczajace (o negatwywnym oddziaływaniu na srodowisko naturalne), jak i podstawowe elementy (kotre można uzytkowywielekrotnie). Waźne, aby zuzyty spreț elektryczny i

elektroniczny poddawac spejalnej obrobce w celu bezpiecznego usunięcia i pożbycia sie wszystki ch srodkowski zanieczyszczajacych i odzyskania wszystki surowcow wtörnych.

Poszczegolne osoby odgrywaja wązn role w zapobieganiu szkodliwemu oddzialywaniu zuzytego spreźtu elektryczné i elektronicznego na srodowisko, wąNZe aby przyestręgać kiku podstawowych zasad:

• Zuzyt sprzêt elektryczny i elektroniczny nie maye byc traktowany\ jako odpad komunalny.

• Zuzyty sprzêt elektryczny i elektroniczny przykazuje sie do wlasciwych punktow zbiórki prowadzonych przyez gminy lub koncesjonowane firmy. W wielu krajach, gdzie jest duź zuzytego sprzêtu elektryczné i elektroniczné, odbiera sie go z domów.

• gdy kupujie sie nowe urzadzenie, zuzyte:noza zwrocić do sprzedawcy, kBtory musi je przyjábezmianie, nazasadzie zamiany jeder za denen, o ile urzadzenie to jest tego samego rodzaju i ma takie same funkcjé, jak urzadzenie dostarczone.

Deklaracja zgodnosci: Niniejsze urzadzenia, w czȩci przyznaczonej do kontaktu ze srodkami spożywczymi spelnila wymagania przyepamieszów ustanowionych w Dyrektywie 89/109/EWG.

Urzadzenie jest zgodne z Europejska Dyrektywa 2009/142 / WE (GAD), a od dnia 21 kwietnia 2018 r. z Rozporzadzeniem w sprawie urzadzen spelajacych paliwa gazowe 2016/426 (GAR).

Poprzej umieszczenie oznaczenia na tym produktie poswiadczamy na wlasna odpowiedzialnosc przyestrzeganie wszystkich wymogów europejskich dotycznych bezpieczność, ochry zdrowia i srodowiska okreslonych w przyepisach dla togo produktu.

Producent nie ponosi odpowiedzialnosci za jakiekolwiek niedokladnosci spowodOWane bledami w druku lub w transkrypci zawarte w niniejszej broszurze. Zastrzegamy sobie prawo do dokonywania modyfikacji produktu zgodnie z potrzebami, w tym w interesie konsumenta, bez uszczerbku dla Charakterystyki dotyczzej bezpieczeNSTwa lub funkcjonalnosci.

Tabela 1

Plyta palnika	4 Gas	4 Gas	4 Gas	4 Gas	5 Gas	5 Gas	3 Gas
Palnik	Aux/2SR/R	Aux/SR/R/DC 4 Dual	Aux/SR/R/DC 4,2 Dual	Aux/SR/R/DC 5 Dual	DC/2R/SR/AUX	DC/2SR/SR/AUX	Aux/R/DC 4 Dual
Type	UH60MF	UH60MF	UH60MF	UH60MF	UH75MF	UH75MF	UH60MF
FFD	TAK	TAK	TAK	TAK	TAK	TAK	TAK
Aux 1kW	1	1	1	1	1	1	1
Sr 1,75 kW	2	1	1	1	1	2	-
R 2,7 kW	1	1	1	1	2	1	1
Dc 4 kW Dual	-	1	-	-	-	-	1
Dc 4,2 kW Dual	-	-	1	-	-	-	-
Dc 5 kW Dual	-	-	-	1	1	1	-
Nominalne ciepto wiejsciowe	7,2 kW	9,45 kW	9,65 kW	10,45 kW10,05 kW	13,15 kW12,75 kW	12,2 kW11,8 kW	8,7 kW(NG)8,3 kW(LPG)
G20/20 mbar	686 l/h	900 l/h	920 l/h	996 l/h	1253 l/h	1163 l/h	829 l/h
G30/28-30 mbar	524 g/h	688 g/h	702 g/h	731 g/h	928 g/h	859 g/h	604 g/h
Klasa instalacji	3	3	3	3	3	3	3
Napięcie / Czosstolwość V / Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz	220-240 V/ 50 -60 Hz
Moc elektryczna pobierana	1	1	1	1	1	1	1
Zapłon elektryczny	TAK	TAK	TAK	TAK	TAK	TAK	TAK
Wymiary produktu	595x510	595x510	595x510	595x510	745x510	745x510	595x510

Producent Nie bedzie ponosi odpowiedzialnosci za jakiekolwiek niedokladnosci winikajace z druku lub biedhw thumaczenia wystepujace w niniejszej broszurze. Zastrzegamy sie prawo do wprovadzania modyfikacji produktu zgodnie z potrzebami, w tym w interesie konumenta, bez szk4d dla charakterystyk dotycznych bezpieczenejstwa lub dzialania.
