KDL-32EX605 - Telewizor SONY - Bezpłatna instrukcja obsługi

Rodzaj produktu	Telewizor LCD LED z podświetleniem
Marka	SONY
Model	KDL-32EX605
Rozmiar ekranu (przekątna)	80,1 cm (32 cale)
Rozdzielczość wyświetlania	1920 x 1080 pikseli (Full HD)
Wymiary z podstawą (szer. x wys. x gł.)	76,4 x 50,7 x 25,0 cm
Wymiary bez podstawy (szer. x wys. x gł.)	76,4 x 47,5 x 7,3 cm
Waga z podstawą	11,1 kg
Waga bez podstawy	9,1 kg
Zasilanie	220-240 V AC, 50 Hz
Pobór mocy (tryb standardowy)	58 W
Pobór mocy w trybie czuwania	0,2 W (maks. 15 W, jeśli szybkie uruchamianie włączone)
Moc audio	10 W + 10 W
Wbudowane tunery	Naziemny cyfrowy (DVB-T), kablowy (DVB-C), satelitarny (DVB-S/S2)
Złącza	4 wejścia HDMI (w tym jedno z ARC), 1 wejście komponentowe, 1 wejście composite, 1 wejście PC (VGA), 1 port USB, 1 wyjście audio optyczne, 1 wyjście audio analogowe, 1 gniazdo SCART, 1 port LAN Ethernet
Główne funkcje	Wbudowany i-Manual, elektroniczny przewodnik po programach, kontrola rodzicielska, tryb ekologiczny, kompatybilność DivX, Dolby Digital
Konserwacja i czyszczenie	Czyścić miękką, lekko wilgotną szmatką; nie używać ściernych środków ani rozpuszczalników; przed czyszczeniem odłączyć zasilanie
Bezpieczeństwo	Używać zatwierdzonego przez Sony uchwytu ściennego (SU-WL500); zapewnić odpowiednią wentylację; nie blokować otworów; odłączyć w przypadku burzy
Części zamienne i naprawialność	Dostępność części elektronicznych gwarantowana przez 7 lat; gwarancja producenta 2 lata
Dołączone akcesoria	Pilot, baterie (AAA x 2), przewód zasilający, tylna osłona podstawy, śruby mocujące podstawę

Często zadawane pytania - KDL-32EX605 SONY

Jak zamontować podstawę stołową telewizora Sony KDL-32EX605?

Umieść telewizor na podstawie stołowej, a następnie przymocuj go za pomocą dołączonych śrub (M5×16), zgodnie ze strzałkami. Dokręć śruby z momentem około 1,5 N·m. W przypadku niektórych modeli zamocuj następnie dołączoną tylną osłonę.

Jak podłączyć dekoder lub nagrywarkę HDMI do telewizora?

Użyj kabla HDMI, aby połączyć wyjście HDMI urządzenia z jednym z wejść HDMI (IN1, 2, 3 lub 4) telewizora. Upewnij się, że telewizor jest wyłączony podczas podłączania.

Co zrobić, jeśli telewizor się nie włącza?

Sprawdź najpierw, czy przewód zasilający jest prawidłowo podłączony i czy gniazdko działa. W przypadku modeli z ENERGY SAVING SWITCH upewnij się, że jest włączony (pozycja ●). Jeśli czerwona dioda miga, policz liczbę mignięć i skontaktuj się z serwisem.

Jak czyścić ekran i obudowę telewizora?

Odłącz telewizor. Użyj miękkiej, suchej szmatki do odkurzania. W przypadku uporczywych plam lekko zwilż szmatkę roztworem wody i łagodnego detergentu. Nigdy nie rozpylaj płynu bezpośrednio na telewizor i nie używaj ściernych środków ani rozpuszczalników.

Jak korzystać z przewodnika po programach (EPG)?

W trybie cyfrowym naciśnij przycisk GUIDE na pilocie, aby wyświetlić elektroniczny przewodnik po programach. Użyj przycisków kierunkowych, aby nawigować i wybierać programy.

Zapomniałem hasła kontroli rodzicielskiej, co zrobić?

Domyślny kod PIN to 9999. Jeśli go zmieniłeś i zapomniałeś, wpisz 9999; jest on zawsze akceptowany jako kod zapasowy.

Jak uzyskać dostęp do wbudowanej instrukcji obsługi (i-Manual)?

Naciśnij przycisk i-MANUAL na pilocie. Instrukcja wyświetli się na ekranie. Użyj przycisków kierunkowych, aby przeglądać sekcje i uzyskać pomoc.

Jakie formaty wideo są obsługiwane przez telewizor?

Telewizor obsługuje formaty wideo MPEG-2 i H.264/MPEG-4 AVC dla kanałów cyfrowych. Jest także kompatybilny z odtwarzaniem plików DivX przez port USB. Pełne szczegóły znajdziesz w i-Manual.

Jak zmniejszyć pobór mocy telewizora?

Możesz zmniejszyć pobór mocy, obniżając podświetlenie (jasność) w ustawieniach obrazu. Włącz także funkcje ekologiczne, takie jak „Eco energii” lub „Uśpienie telewizora” w menu. Aby uzyskać maksymalne oszczędności, użyj przełącznika ENERGY SAVING SWITCH (w niektórych modelach).

Czy telewizor można zamontować na ścianie?

Tak, możesz zainstalować opcjonalny uchwyt ścienny Sony SU-WL500. Postępuj zgodnie z instrukcją dołączoną do uchwytu. Zaleca się powierzenie instalacji autoryzowanemu instalatorowi ze względów bezpieczeństwa.

INSTRUKCJA OBSŁUGI KDL-32EX605 SONY

Firma Sony udziela co najmniej 2-letniej gwarancji na ten odbiornik TV z ekranem ciekłokrystalicznym oraz zapewnia dostępność elektronicznych części zamiennych przez okres 7 lat.

Szczegółowe informacje o produktach Sony

For nyttig informasjon om Sony produkter

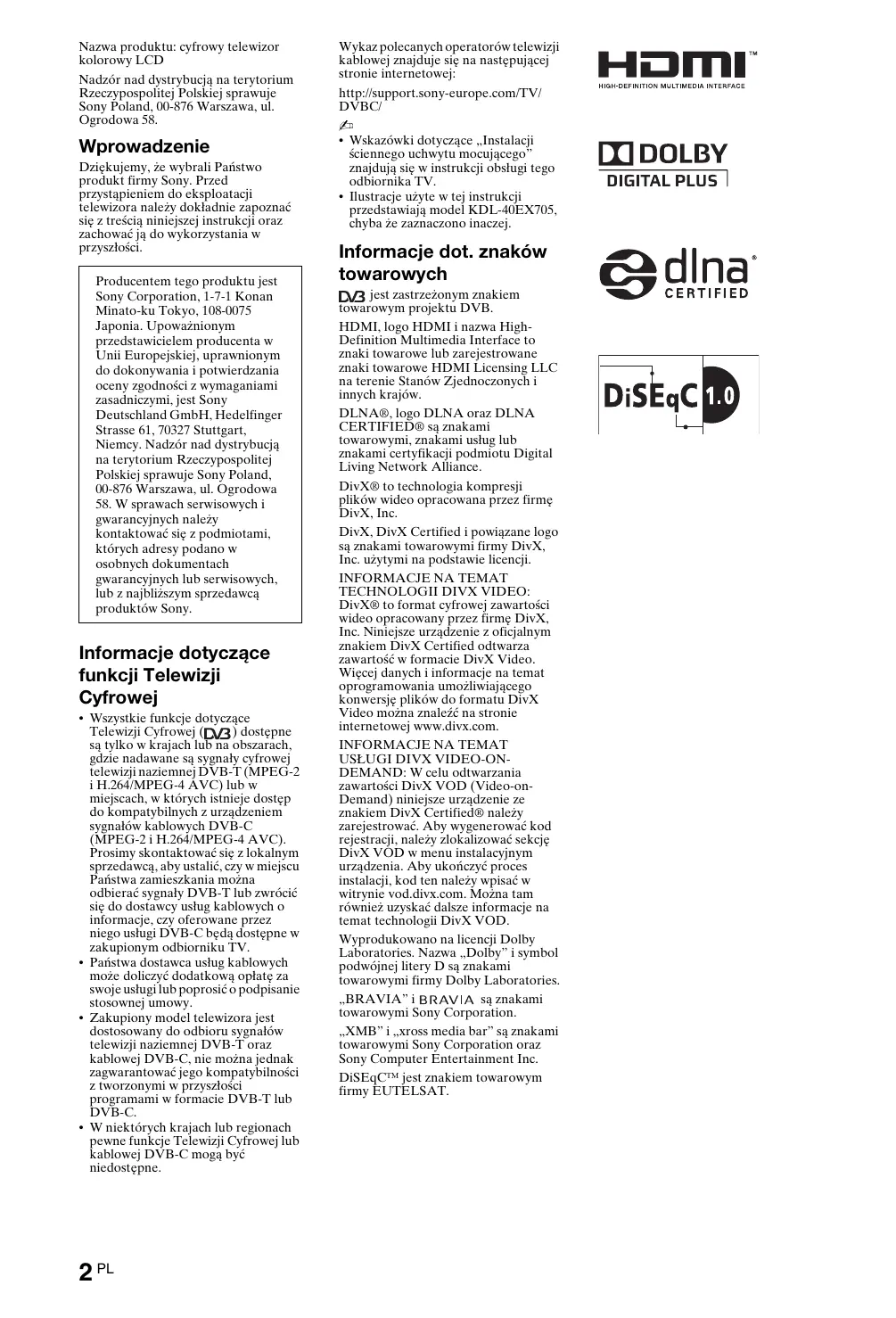

Nazwa produktu: cyfrowy telewizor kolorowy LCD

Nadzór nad dystrybucją na terytorium Rzeczypospolitej Polskiej sprawuje Sony Poland, 00-876 Warszawa, ul. Ogrodowa 58.

Wprowadzenie

Dziękujemy, że wybrali Państwo produkt firmy Sony. Przed przystąpieniem do eksploatacji telewizora należy dokładnie zapoznać się z treścią niniejszej instrukcji oraz zachować ją do wykorzystania w przyszłości.

Producentem tego produktu jest Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonia. Upoważnionym przedstawicielem producenta w Unii Europejskiej, uprawnionym do dokonywania i potwierdzania oceny zgodności z wymaganiami zasadniczymi, jest Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Niemcy. Nadzór nad dystrybucją na terytorium Rzeczypospolitej Polskiej sprawuje Sony Poland, 00-876 Warszawa, ul. Ogrodowa 58. W sprawach serwisowych i gwarancyjnych należy kontaktować się z podmiotami, których adresy podano w osobnych dokumentach gwarancyjnych lub serwisowych, lub z najbliższym sprzedawcą produktów Sony.

Informacje dotyczące funkcji Telewizji Cyfrowej

• Wszystkie funkcje dotyczące Telewizji Cyfrowej (DV3) dostępne są tylko w krajach lub na obszarach, gdzie nadawane są sygnały cyfrowej telewizji naziemnej DVB-T (MPEG-2 i H.264/MPEG-4 AVC) lub w miejscach, w których istnieje dostęp do kompatybilnych z urządzeniem sygnałów kablowych DVB-C (MPEG-2 i H.264/MPEG-4 AVC). Prosimy skontaktować się z lokalnym przedawcą, aby ustalić, czy w miejscu Państwa zamieszkania można odbierać sygnały DVB-T lub zwrócić się do dostawcy usług kablowych o informacje, czy oferowane przez niego usługi DVB-C będą dostępne w zakupionym odbiorniku TV.
• Państwa dostawca usług kablowych może doliczyć dodatkową opłatę za swoje usługi lub poprosić o podpisanie stosownej umowy.
• Zakupiony model telewizora jest dostosowany do odbioru sygnałów telewizji naziemnej DVB-T oraz kablowej DVB-C, nie można jednak zagwarantować jego kompatybilności z tworzonymi w przyszłości programami w formacie DVB-T lub DVB-C.
• W niektórych krajach lub regionach pewne funkcje Telewizji Cyfrowej lub kablowej DVB-C mogą być niedostępne.

Wykaz polecanych operatorów telewizji kablowej znajduje się na następującej stronie internetowej:

• Wskazówki dotyczące „Instalacji ściennego uchwytu mocującego” znajdują się w instrukcji obsługi tego odbiornika TV.
• Ilustracje użyte w tej instrukcji przedstawiają model KDL-40EX705, chyba że zaznaczono inaczej.

Informacje dot. znaków towarowych

DVB jest zastrzeżonym znakiem towarowym projektu DVB.

HDMI, logo HDMI i nazwa High-Definition Multimedia Interface to znaki towarowe lub zarejestrowane znaki towarowe HDMI Licensing LLC na terenie Stanów Zjednoczonych i innych krajów.

DLNA®, logo DLNA oraz DLNA CERTIFIED® są znakami towarowymi, znakami usług lub znakami certyfikacji podmiotu Digital Living Network Alliance.

DivX® to technologia kompresji plików wideo opracowana przez firmę DivX, Inc.

DivX, DivX Certified i powiązane logo są znakami towarowymi firmy DivX, Inc. użytymi na podstawie licencji.

INFORMACJE NA TEMAT TECHNOLOGII DIVX VIDEO: DivX® to format cyfrowej zawartości wideo opracowany przez firmę DivX, Inc. Niniejsze urządzenie z oficjalnym znakiem DivX Certified odtwarza zawartość w formacie DivX Video. Więcej danych i informacje na temat oprogramowania umożliwiającego konwersję plików do formatu DivX Video można znaleźć na stronie internetowej www.divx.com.

INFORMACJE NA TEMAT USŁUGI DIVX VIDEO-ON-DEMAND: W celu odtwarzania zawartości DivX VOD (Video-on-Demand) niniejsze urządzenie ze znakiem DivX Certified® należy zarejestrować. Aby wygenerować kod rejestracji, należy zlokalizować sekcję DivX VOD w menu instalacyjnym urządzenia. Aby ukończyć proces instalacji, kod ten należy wpisać w witrynie vod.divx.com. Można tam również uzyskać dalsze informacje na temat technologii DivX VOD.

Wyprodukowano na licencji Dolby Laboratories. Nazwa „Dolby” i symbol podwójnej litery D są znakami towarowymi firmy Dolby Laboratories.

„BRAVIA” i BRAVIA są znakami towarowymi Sony Corporation.

„XMB” i „xross media bar” są znakami towarowymi Sony Corporation oraz Sony Computer Entertainment Inc.

DiSEqCTM jest znakiem towarowym firmy EUTELSAT.

DiSEqC 1.0

Spis treści

Sprawdzanie akcesoriów....3

Wkładanie baterii do pilota ....3

Instalacja

Mocowanie podstawy (nie dotyczy modelu KDL-60EX705)......4

Podłączanie anteny/urządzenia STB/nagrywarki (np. nagrywarki DVD)......4

Zabezpieczenie odbiornika TV przed przewróceniem....5

Formowanie wiązki przewodów....5

Przeprowadzanie konfiguracji wstępnej ....5

Odkręcanie podstawy od odbiornika TV 7

Odbiór audycji telewizyjnych

Oglądanie audycji telewizyjnych....8

Korzystanie z funkcji odbiornika TV....8

Korzystanie z trybu i-Manual 9

Informacje dodatkowe

Rozwiązywanie problemów ....10

Dane techniczne 12

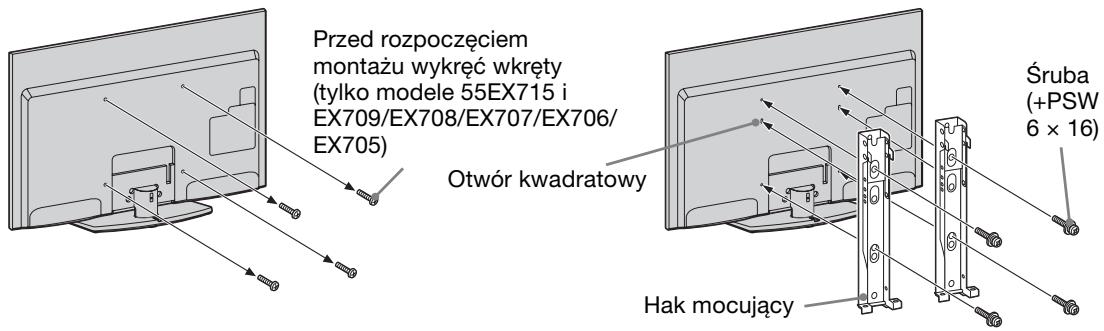

Instalowanie elementów dodatkowych (uchwyt ścienny)....15

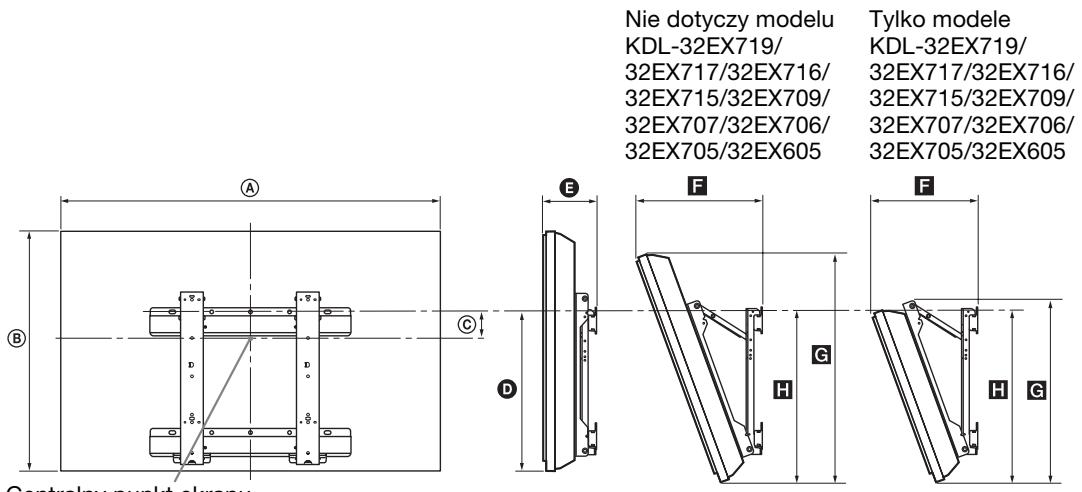

Tabela wymiarów instalacyjnych telewizora....16

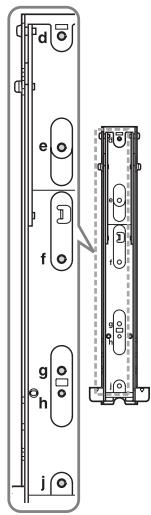

Schemat/tabela rozmieszczenia śrub i haków 17

Informacje dotyczące bezpieczeństwa....18

Środki ostrożności....19

• W odbiornik TV BRAVIA wbudowano instrukcję obsługi. Aby uzyskać informacje dotyczące określonych czynności, należy zapoznać się z rozdziałem „Korzystanie z trybu i-Manual” (strona 9).
• Przed rozpoczęciem korzystania z odbiornika TV należy przeczytać rozdział „Informacje dotyczące bezpieczeństwa” (strona 18). Należy zachować instrukcję do wykorzystania w przyszłości.

Sprawdzanie akcesoriów

Przewód zasilający (1)

Pilot (1)

Baterie AAA (typu R3) (2)

Uchwyt do kabli (1)

Tylna obudowa podstawy (1)* ^1

(tylko modele KDL-40/32EX719, KDL-40EX718, KDL-40/32EX717, KDL-40/32EX716, KDL-40/32EX715, KDL-40/32EX709, KDL-40EX708, KDL-40/32EX707, KDL-40/32EX706, KDL-40/32EX705 i KDL-40/32EX605)

Podstawa (1)*2

(nie dotyczy modelu KDL-60EX705)

Śruby mocujące do podstawy (M5 × 16) (4)

(nie dotyczy modelu KDL-60EX705)

Sruby montażowe do podstawy (M5 × 16) (4)

(tylko modele KDL-40/32EX719, KDL-40EX718, KDL-40/32EX717, KDL-40/32EX716, KDL-40/32EX715, KDL-40/32EX709, KDL-40EX708, KDL-40/32EX707, KDL-40/32EX706, KDL-40/32EX705 i KDL-40/32EX605)

*1 W wypadku modeli KDL-46EX719, KDL-46EX718, KDL-46EX717, KDL-46EX716, KDL-55/46EX715, KDL-46EX709, KDL-46EX708, KDL-46EX707, KDL-46EX706 i KDL-60/52/46EX705 tylna obudowa podstawy jest fabrycznie zamocowana na podstawie.

*2 Stojaki KDL-40/32EX719, KDL-40EX718, KDL-40/32EX717, KDL-40/32EX716, KDL-40/32EX715, KDL-40/32EX709, KDL-40EX708, KDL-40/32EX707, KDL-40/32EX706, KDL-40/32EX705 i KDL-40/32EX605 należy składać, używając wkrętów montażowych wchodzących w skład zestawu. Instrukcję montażu podstawy zawiera dołączona broszura.

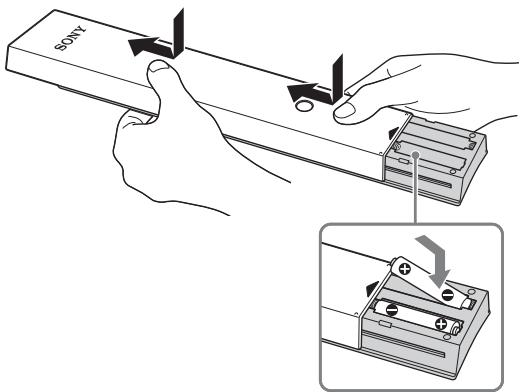

Wkładanie baterii do pilota

SONY

Mocowanie podstawy (nie dotyczy modelu KDL-60EX705)

1 Aby uzyskać instrukcje na temat prawidłowego mocowania w przypadku niektórych modeli telewizorów, należy skorzystać z dostarczonej ulotki dotyczącej podstawy.
2 Umieścić telewizor na podstawie.

3 Zamocować telewizor do podstawy zgodnie z oznaczeniem strzałkami ↑, przeprowadzając dostarczane śruby przez otwory montażowe.

• Jeśli pracuje się ze śrubokrętem elektrycznym, ustawić moment obrotowy na ok. 1,5 N·m {15 kgf·cm}.
  4 W wypadku modeli KDL-40/32EX719, KDL-40EX718, KDL-40/32EX717, KDL-40/32EX716, KDL-40/32EX715, KDL-40/32EX709, KDL-40EX708, KDL-40/32EX707, KDL-40/32EX706, KDL-40/32EX705 i KDL-40/32EX605 po dokręceniu wszystkich wkrętów należy przymocować osłonę tylną stojaka wchodzącą w skład zestawu do podstawy.

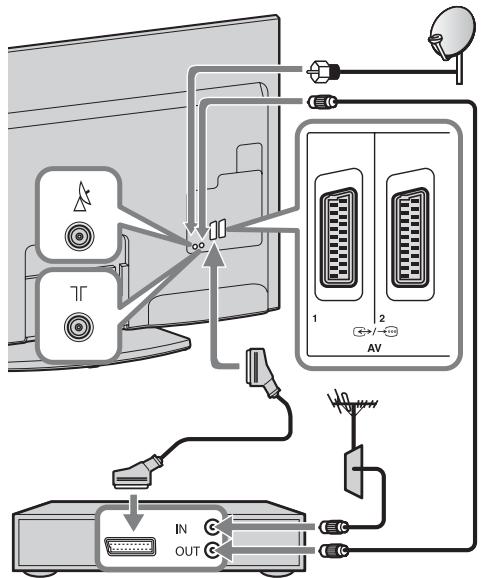

Podłączanie anteny/ urządzenia STB/nagrywarki (np. nagrywarki DVD)

Podłączanie urządzenia STB/nagrywarki (np. nagrywarki DVD) ze złączem SCART

Urządzenie STB dla TV kablowej/nagrywarka (np. nagrywarka DVD)

• Delikatnie przykręcić ręką złącze satelity, nie należy używać żadnych narzędzi.
• Podczas podłączania anteny satelitarnej odbiornik TV musi być wyłączony.

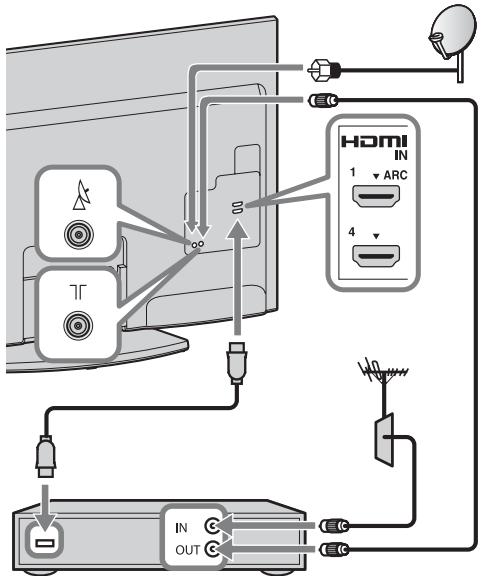

Podłączanie urządzenia STB/nagrywarki (np. nagrywarki DVD) ze złączem HDMI

HDMI IN 1 ▼ ARC 4 ▼ IN OUT

Urządzenie STB dla TV kablowej/nagrywarka (np. nagrywarka DVD)

Zalecenie dotyczące wtyku typu F

Zaleca się stosowanie wtyku typu F, takiego jak na rysunku.

Długość części przewodu wewnętrznego wystającej z części połączeniowej nie może przekraczać 1,5 mm.

maks. 1,5 mm

(rysunek przedstawiający wtyk typu F)

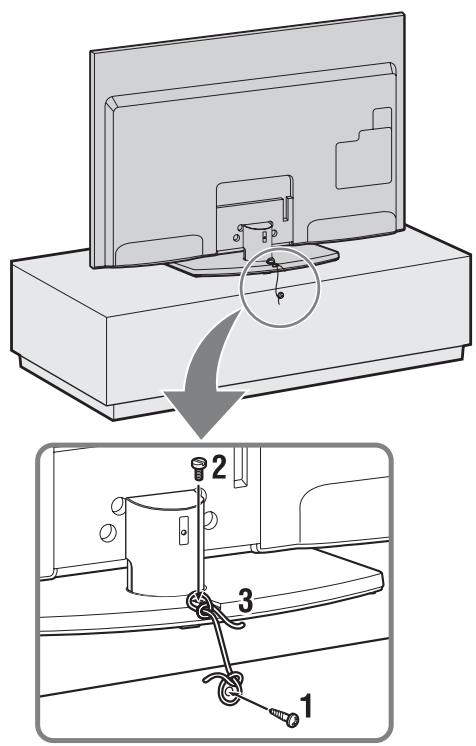

Zabezpieczenie odbiornika TV przed przewróceniem

1 Wkręcić wkręt do drewna (średnica 4 mm, nie należy do wyposażenia) w stojak pod telewizor.
2 Wkręcić śrubę (M4 × 16, nie należy do wyposażenia) w otwór montażowy w telewizorze.
3 Połączyć wkręt do drewna i śrubę przy pomocy mocnej linki (nie należy do wyposażenia).

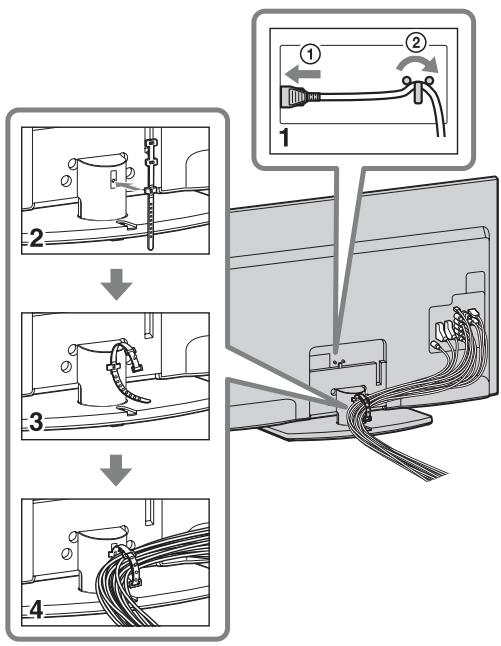

Formowanie wiązki przewodów

- Nie należy prowadzić przewodu zasilającego w jednej wiązce z innymi przewodami.

Przeprowadzanie konfiguracji wstępnej

1 Podłączyć odbiornik TV do gniazdka sieciowego zasilanego prądem przemiennym.
2 W modelach EX719/EX718/EX717/EX716/EX715/EX709/EX708/EX707/EX706/EX705 sprawdź,. czy włączono przełącznik ENERGY SAVING SWITCH (●).

3 Nacisnąć przycisk ⏻ na odbiorniku TV.

Przy pierwszym włączeniu odbiornika TV na ekranie pojawia się menu języka.

4

Language Select Language English Nederlands Français Italiano Deutsch EMiyewá Türkiye

Postępować zgodnie z instrukcjami na ekranie.

Autoprogramow. z satelity: Funkcja „Autoprogramow. z satelity” automatycznie dostraja wszystkie dostępne kanały satelitarne. Funkcja zarządzania Digital Satellite Equipment Control (DiSEqC) 1.0 umożliwia skonfigurowanie maksymalnie czterech różnych kanałów. Poniższe ustawienia są niezależne dla każdego połączenia. Aby skonfigurować funkcję Sygnał wejściowy DiSEqC w pozycji „Kontrola DiSEqC”, należy użyć opcji „Konfiguracja LNB”.

Autoprogramow: z satiety 1 2 3 4 Konfiguracja UNB Uniwersalnie, Automat, Wylączony, 13/18V Rodzaj przozużkrania Przozużkranie Transporter 10700MHz, Puzołna, 22000Kym/s Zwanszinsowanie ustanienia Moc sygralu Brak Jalcnić sygralu Brak Rozpośczej

1 „Konfiguracja LNB”:

W przypadku niestandardowej wartości LNB (niskoszumowy konwerter blokowy) dostępne jest ustawienie ręczne.

• W przypadku pojedynczego kanału satelitarnergego można pozostawić ustawienie wstępne.
  – Dla dwóch kanałów satelitarnych należy ustawić opcje „Toneburst A” (pierwszy satelita) i „Toneburst B” (drugi satelita) w ustawieniu „Kontrola DiSEqC”.
• Można również użyć poleceń DiSEqC A (pierwszy satelita) i B (drugi satelita), jeśli konwerter LNB lub multiswitch obsługi te polecenia.
• Dla czterech kanałów satelitarnych wymagana jest kontrola DiSEqC A, B, C i D.

„Częst. dolnego pasma LNB” i „Częst. górnego pasma LNB”:

- Określa pasma częstotliwości LNB. Należy zapoznać się z dokumentacją konwertera LNB, aby ustawić częstotliwości (zwykle przedstawiane jako „L.O. frequency”).

- Wartości domyślne są przeznaczone dla uniwersalnego konwertera LNB.

– Jeśli używany konwerter LNB obsługuje oba pasma (niskie i wysokie), można określić obie te wartości. Jeśli obsługiwane jest tylko jedno pasmo, należy określić niskie pasmo.

„Sygnał 22 kHz”: W przypadku dwupasmowego konwertera LNB (pasma niskie i wysokie), należy ustawić opcję „Automat.”. W takim przypadku odbiornik TV obsłuży wszystkie funkcje automatycznie; w przeciwnym razie należy ustawić opcję „Wył.”.

„Napięcie LNB”: Określa ustawione napięcie konwertera LNB z podwójną polaryzacją.

• 13/18 V: wartość domyślna.
• 14/19 V: jeśli długość kabla LNB przekracza 60 m.
• Wył.: jeśli możliwe jest użycie zasilacza zewnętrznego.

2 „Rodzaj przeszukiwania”: Jeśli żaden kanał nie został znaleziony przy użyciu opcji „Przeszukiwanie sieciowe”, należy spróbować użyć funkcji „Przeszukiwanie pełne”.

„Przeszukiwanie pełne”: Wykonuje pełne przeszukiwanie częstotliwości i zapewnia dostrojenie wszystkich możliwych programów dla bieżącej konfiguracji konwertera LNB. Wcześniej dostrojone programy zostaną utracone.

„Przeszukiwanie sieciowe“:

Wykonuje przeszukiwanie w transponderach sieci (tzw. przeszukiwanie NIT). Ponieważ „Przeszukiwanie sieciowe” jest szybsze niż „Przeszukiwanie pełne”, zaleca się użycie tej opcji podczas dostrajania do znanej sieci (zwykle powiązanej z satelitą). Wymagane jest

określenie transpondera, z którego będą pobierane informacje o sieci (inne transpondery). Wcześniej dostrojone programy zostaną utracone.

„Wyszukiwanie nowych usług”:

• Powoduje dostrojenie do pojedynczego transpondera.
  – Jest to przeszukiwanie przyrostowe, które powinno być używane w przypadku dodania nowego transpondera do satelity.
• Wcześniej dostrojone programy zostaną zachowane, a znalezione programy zostaną dodane na końcu listy programów modyfikowanego połączenia z satelitą.

[Non-Text]

- „Wyszukiwanie nowych usług” jest niedostępne podczas wykonywania konfiguracji początkowej.

3 „Transponder“:

W trybie „Przeszukiwanie sieciowe” lub „Wyszukiwanie nowych usług” można ręcznie wprowadzić ustawienia transpondera.

4 „Zaawansowane ustawienia”:

Umożliwia bardziej szczegółowe dostosowanie ustawień strojenia w celu lepszego wyszukiwania typu usług, które mają zostać dostrojone.

Autoprogramowanie cyfrowe: Po

wybraniu opcji „Kablowa” zalecamy wybranie opcji „Przeszukiwanie szybkie” w celu przeprowadzenia szybkiego strojenia. Opcje „Częstotliwość” i „Identyfikator sieci” należy ustawić zgodnie z informacjami otrzymanymi od usługodawcy telewizji kablowej. Jeśli za pomocą opcji „Przeszukiwanie szybkie” nie można znaleźć kanałów, można spróbować użyć opcji „Przeszukiwanie pełne” (może to jednak długo potrwać).

[Figure]

- W zależności od regionu/kraju opcja „Przeszukiwanie pełne” może nie być dostępna.

Aby uzyskać listę zgodnych usługodawców telewizji kablowej, należy skorzystać ze strony internetowej pomocy technicznej:

Sortowanie programów: Zmiana kolejności kanałów analogowych zapisanych w odbiorniku TV.

1 Za pomocą przycisków ♕/♀ wybrać kanał, który ma być przeniesiony w nowe miejsce, a następnie nacisnąć ⊕.
2 Za pomocą przycisków ♘/♀ wybrać nowe miejsce dla kanału, a następnie nacisnąć ⊕.

[Non-Text]

- Dla kanałów satelitarnych należy wybrać opcję „Sortowanie programów satelit.” w pozycji „Ustawienia cyfrowe” menu „Ustawienia”, aby po zakończeniu konfiguracji początkowej zmienić kolejność kanałów satelitarnych przy użyciu procedury przedstawionej powyżej.

- Kanały można także dostroić ręcznie.

Odkręcanie podstawy od odbiornika TV

Odkręcić śruby wskazywane strzałkami od odbiornika TV.

• Nie należy odkręcać podstawy, jeśli do odbiornika TV nie będą dołączane nowe akcesoria.
• Podczas przenoszenia podstawy nie należy trzymać za obudowę tylną. W przeciwnym wypadku można upuścić podstawę, co z kolei może spowodować obrażenia lub uszkodzenia.

Odbiór audycji telewizyjnych

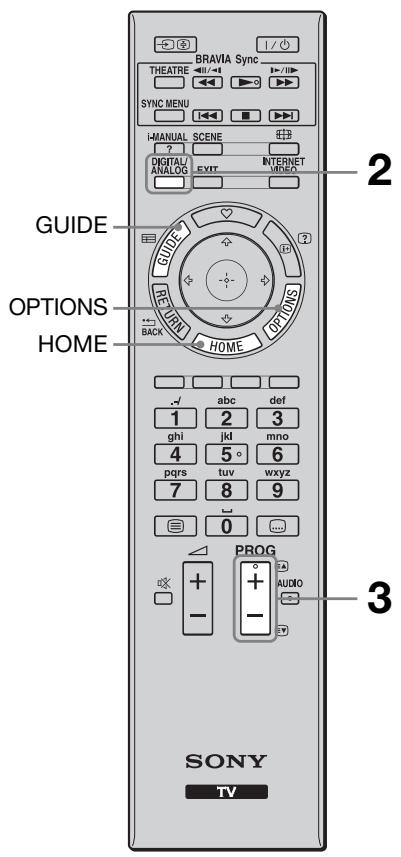

Oglądanie audycji telewizyjnych

BRAVIA Sync THEATRE SYNC MENU I-MANUAL SCENE ? DIGITAL/ANALOG EXIT INTERNET VIDEO INTERNET VIDEO GUIDE OPTIONS HOME BACK HOME -/- abc def 1 2 3 ghi jkl mno 4 5° 6 pqrs tuv wxyz 7 8 9 0 ... PROG + - + - AUDIO SONY TV

- Przyciski 5, ▶, PROG + i AUDIO mają wypukłe punkty wyczuwalne pod palcami. Ułatwiają one orientację przy obsłudze odbiornika TV.

1 Włączyć odbiornik TV.

1 W modelach EX719/EX718/EX717/EX716/EX715/EX709/EX708/EX707/EX706/EX705 włącz przełącznik ENERGY SAVING SWITCH (●).
② Nacisnąć przycisk ⏻ na odbiorniku TV, aby go włączyć.

2 Wybrać tryb.

3 Wybrać kanał telewizyjny.

PROG

Korzystanie z cyfrowego przewodnika po programach

Nacisnąć przycisk GUIDE w trybie cyfrowym, aby wyświetlić przewodnik po programach.

Korzystanie z funkcji odbiornika TV

Przycisk HOME

Dostęp do różnych ekranów funkcji i ustawień.

? Ustawienia Ustawienia systemowe TV

Przycisk OPTIONS

Wyświetlanie wygodnych funkcji powiązanych z dostarczanym sygnałem lub zawartością.

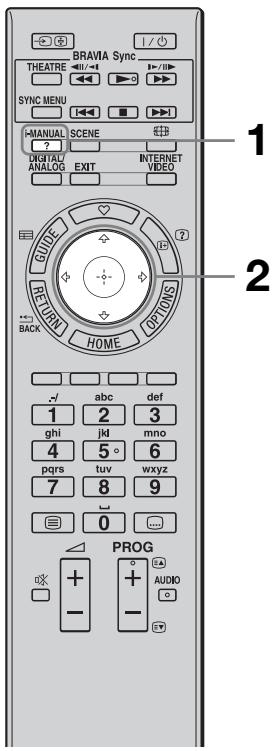

Korzystanie z trybu i-Manual

BRAVIA Sync THEATRE SYNC MENU MANUAL SCENE ? DIGITAL ANALOG EXIT INTERNET VIDEO GUIDE RETURN BACK HOME OPTIONS 1 abc def 2 ghi jkl mno 4 5° 6 pqrs tuv wxyz 7 8 9 0 ... PROG + + - AUDIO

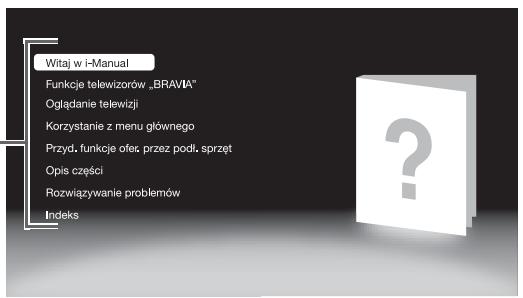

W odbiornik TV BRAVIA wbudowano instrukcję obsługi, którą można wyświetlać na ekranie.

Z trybu i-Manual można korzystać w dowolnym momencie w celu znalezienia informacji na temat określonych funkcji.

1 Nacisnąć przycisk i-MANUAL.

2 Do wyboru elementów służą przyciski ⇌/↔/↔/↔/⊕.

Witaj w i-Manual Funkcje telewizorów „BRAVIA” Oglądanie telewizji Korzystanie z menu głównego Przyd. funkcje ofes, przez podt. sprzęt Opis części Rozwiązywanie problemów Indeks

Witaj w i-Manual
■ Funkcje telewizorów „BRAVIA”
Oglądanie telewizji

Przedstawienie wygodnych funkcji, takich jak przewodnik EPG, ulubione itd.

Korzystanie z menu głównego

Dostosowywanie ustawień odbiornika TV itd.

■ Przyd. funkcje ofer. przez podł. sprzęt
Przedstawienie sposobu podłączania sprzętu opcjonalnego.
Opis części
■ Rozwiązywanie problemów
Wyszukiwanie rozwiązań problemów.
Indeks

- Obrazy i ilustracje mogą różnić się od opcji wyświetlanych na ekranie.

Rozwiązywanie problemów

Sprawdzić, czy wskaźnik ⏻ (tryb czuwania) nie miga w kolorze czerwonym.

Jeśli wskaźnik ⏻ (tryb czuwania) miga

Uruchomiona została funkcja autodiagnostyki.

1 Policzyć liczbę mignięć wskaźnika ⏻ (tryb czuwania) w czasie między dwoma kolejnymi przerwami trzysekundowymi.
Na przykład wskaźnik miga trzy razy, po czym następuje trzysekundowa przerwa, a następnie ponownie miga trzy razy.

2 Nacisnąć przycisk ⏻ na odbiorniku TV, aby go wyłączyć, odłączyć go od gniazdka oraz poinformować sprzedawcę lub punkt serwisowy firmy Sony o sposobie migania wskaźnika (podać liczbę mignięć).

Jeśli wskaźnik ⏻ (tryb czuwania) nie miga

1 Sprawdzić problemy przedstawione w tabeli poniżej. (Sprawdź również sekcję „Rozwiązywanie problemów” w instrukcji i-Manual).

2 Jeśli nie uda się wyeliminować problemu, oddać odbiornik TV do naprawy przez wykwalifikowany personel.

Warunek	Wyjaśnienie/Rozwiązanie
Obraz
Brak obrazu (ekran jest ciemny), brak dźwięku.	Sprawdzić podłączenie anteny/kabla.Włożyć wtyczkę odbiornika TV do gniazdka, a następnie nacisnąć przycisk ↓ na odbiorniku TV.Jeśli wskaźnik ↓ (tryb czuwania) zaświeci na czerwono, nacisnąć przycisk ↓/↓.
Czarne i/lub jasne punkciki na ekranie.	Ekran składa się z pikseli. Niewielkie czarne plamki i/lub białe punkciki (piksele) występujące na ekranie nie oznaczają defektu odbiornika.
Ogólne
Nie można włączyć odbiornika TV (tylko modele EX719/EX718/EX717/EX716/EX715/EX709/EX708/EX707/EX706/EX705).	• Sprawdzić, czy włączono przełącznik ENERGY SAVING SWITCH (●).
Nie można dostroić niektórych programów.	• Sprawdzić antenę lub talerz.• Kabel odbiornika satelitarnego może być zwarty lub występuje problem z połączeniem kabla. Sprawdzić kabel i połączenie, wyłączyć odbiornik TV przy użyciu włącznika/wyłącznika zasilania, a następnie włączyć go ponownie.• Wprowadzona częstotliwość jest poza zakresem. Należy skontaktować się z operatorem telewizji satelitarnej.
Odbiornik TV automatycznie wyłącza się (przełącza się w tryb czuwania).	• Sprawdzić, czy nie uruchomiono funkcji „Timer wyłączania” lub potwierdzić ustawienie „Czas trwania” opcji „Timer włączania”.• Sprawdzić, czy nie uruchomiono funkcji „Tryb czuwania po bezczynności”.
Pilot nie działa.	• Wymienić baterie.• Telewizor może działać w trybie SYNC.Naciśnij przycisk SYNC MENU i wybierz kolejno opcje „Sterowanie telewizorem” i „Główne (menu)” lub „Opcje”, aby sterować telewizorem.
Nie pamiętasz hasła funkcji „Ochrona przed dziećmi”.	• Wprowadź 9999 jako kod PIN. (kod PIN 9999 jest zawsze akceptowany).

Dane techniczne

System
System panelu	Panel z wyświetlaczem ciekłokrystalicznym (LCD)
System TV	Analogowe: W zależności od zaznaczonego kraju/obszaru: B/G/H, D/K, L, ICyfrowy: DVB-T/DVB-CSatelita: DVB-S/DVB-S2
System kodowania kolorów	Analogowe: PAL, PAL60 (tylko wejście wideo), SECAM, NTSC3.58, NTSC4.43 (tylko wejście wideo)Cyfrowy: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Zakres kanałów	Analogowe: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69Telewizja cyfrowa: VHF/UHFSatelita: częstotliwość IF 950-2 150 MHz
Moc głośników	10 W + 10 W
Gniazda wejściowe/wyjściowe
Kabel antenowy	75-omowa antenna zewnętrzna VHF/UHF
Antena satelitarna	Żeńskie złącze typu F, IEC169-24, 75 omów.DiSEqC 1.0, LNB 13V/18V i sygnał 22 KHz
→/→AV1, 2	21-wtykowe złącze SCART (standard CENELEC), w tym wejście audio/video, wejście RGB, wyjście audio/video TV.
→COMPONENT IN	Obsługiwane formaty: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
→COMPONENT IN	Wejście audio (gniazda foniczne)
HDMI IN1, 2, 3, 4	Wideo: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iAudio: Dwukanałowe liniowe PCM: 32, 44,1 i 48 kHz, 16, 20 i 24 bity, Dolby DigitalAnalogowe wejście audio (minijack) (tylko HDMI IN4)Wejście PC
→AV3	Wejście wideo (gniazdo foniczne)
→AV3	Wejście audio (gniazda foniczne)
→DIGITAL AUDIO OUT (OPTICAL)	Cyfrowe gniazdo optyczne (dwukanałowe liniowe PCM, Dolby Digital)
→(VAR/FIX)	Wyjście audio (gniazda foniczne)
→PC IN	Wejście PC (Mini D-sub 15-wtykowe)→Wejście audio PC (minijack)
ψ	Port USB
Ω	Gniazdo słuchawkowe
	Gniazdo CAM (Moduł Warunkowego Dostępu)
☐ LAN	Gniazdo 10BASE-T/100BASE-TX (Prędkość połączenia zależy od parametrów sieci. Nie gwarantuje się prędkości i jakości transmisji przez gniazdo 10BASE-T/100BASE-TX tego odbiornika TV).* Do połączeń LAN użyj kabla 10BASE-T/100BASE-TX kategorii 7 (nie należy do wyposażenia).

Nazwa modelu KDL-		60EX705	52EX705	46EX709/46EX708/46EX707/46EX706/46EX705
Zasilanie i inne
Wymagania dotyczące zasilania		prąd przemienny 220 V – 240 V, 50 Hz
Wielkość ekranu (mierzona po przekątnej)		ok. 152,5 cm/60 cali	ok. 132,2 cm/52 cali	ok. 116,8 cm/46 cali
Rozdzielczość ekranu		1 920 punktów (w poziomie) × 1 080 linii (w pionie)
Pobór mocy	w trybie „Dom”/ „Standardowy”	144 W	103 W	90,0 W
	w trybie „Sklep”/ „Żywy”	208 W	142 W	125 W
Pobór mocy w stanie czuwania*1		0,23 W (15 W, jeśli dla opcji „Szybki start” wybrano ustawienie „Wł.”)
Przeciętne roczne zużycie energii*2		210 kWh	150 kWh	131 kWh
Wymiary (ok.) (szer. × wys. × gł.)
z podstawą		143,1 × 90,9 × 38,6 cm	125,2 × 80,5 × 35,0 cm	111,8 × 73,0 × 28,0 cm
bez podstawy		143,1 × 87,7 × 6,6 cm	125,2 × 77,5 × 6,5 cm	111,8 × 69,8 × 6,5 cm
Waga (ok.)
z podstawą		38,1 kg	27,0 kg	21,3 kg
bez podstawy		31,3 kg	22,7 kg	18,4 kg
Dołączone wyposażenie		Patrz „Sprawdzanie akcesoriów” (strona 3).
Wyposażenie dodatkowe		Uchwyt ścienny: SU-WL500

Nazwa modelu KDL-		40EX709/40EX708/40EX707/40EX706/40EX705	40EX605	32EX709/32EX707/32EX706/32EX705	32EX605
Zasilanie i inne
Wymagania dotyczące zasilania		prąd przemienny 220 V – 240 V, 50 Hz
Wielkość ekranu (mierzona po przekątnej)		ok. 101,6 cm/40 cali	ok. 101,6 cm/40 cali	ok. 80,1 cm/32 cali	ok. 80,1 cm/32 cali
Rozdzielczość ekranu		1 920 punktów (w poziomie) × 1 080 linii (w pionie)
Pobór mocy	w trybie „Dom”/„Standardowy”	79,0 W	73,0 W	67,0 W	58,0 W
	w trybie „Sklep”/„Żywy”	107 W	98 W	91 W	80 W
Pobór mocy w stanie czuwania*1		0,2 W (15 W, jeśli dla opcji „Szybki start” wybrano ustawienie „Wł.”)
Przeciętne roczne zużycie energii*2		115 kWh	107 kWh	98 kWh	85 kWh
Wymiary (ok.) (szer. × wys. × gł.)
z podstawą		98,5 × 65,5 × 28,0 cm	95,2 × 61,3 × 25,0 cm	81,1 × 53,9 × 25,0 cm	76,4 × 50,7 × 25,0 cm
bez podstawy		98,5 × 62,3 × 6,4 cm	95,2 × 58,1 × 7,4 cm	81,1 × 50,7 × 6,5 cm	76,4 × 47,5 × 7,3 cm
Waga (ok.)
z podstawą		17,8 kg	14,9 kg	12,7 kg	11,1 kg
bez podstawy		14,9 kg	12,7 kg	10,7 kg	9,1 kg
Dołączone wyposażenie		Patrz „Sprawdzanie akcesoriów” (strona 3).
Wyposażenie dodatkowe		Uchwyt ścienny: SU-WL500
Nazwa modelu KDL-		55EX715	46EX715/46EX716/46EX717/46EX718/46EX719	40EX715/40EX716/40EX717/40EX718/40EX719	32EX715/32EX716/32EX717/32EX719
Zasilanie i inne
Wymagania dotyczące zasilania		prąd przemienny 220 V – 240 V, 50 Hz
Wielkość ekranu (mierzona po przekątnej)		ok. 138,8 cm/55 cali	ok. 116,8 cm/46 cali	ok. 101,6 cm/40 cali	ok. 80,1 cm/32 cali
Rozdzielczość ekranu		1 920 punktów (w poziomie) × 1 080 linii (w pionie)
Pobór mocy	w trybie „Dom”/ „Standardowy”	101 W	86 W	84 W	52 W
	w trybie „Sklep”/ „Żywy”	141 W	120 W	114 W	73 W
Pobór mocy w stanie czuwania*1		0,2 W (15 W, jeśli dla opcji „Szybki start” wybrano ustawienie „Wł.”)	0,2 W (13 W, jeśli dla opcji „Szybki start” wybrano ustawienie „Wł.”)
Przeciętne roczne zużycie energii*2		147 kWh	126 kWh	123 kWh	76 kWh
Wymiary (ok.) (szer. × wys. × gł.)
z podstawą		127,8 × 79,7 × 35,0 cm	108,5 × 68,8 × 26,0 cm	95,2 × 61,3 × 25,0 cm	76,4 × 50,7 × 25,0 cm
bez podstawy		127,8 × 76,5 × 7,3 cm	108,5 × 65,6 × 7,5 cm	95,2 × 58,1 × 7,4 cm	76,4 × 47,5 × 7,4 cm
Waga (ok.)
z podstawą		26,1 kg	18,6 kg	15,4 kg	10,8 kg
bez podstawy		21,8 kg	16,3 kg	13,2 kg	8,8 kg
Dołączone wyposażenie		Patrz „Sprawdzanie akcesoriów” (strona 3).
Wyposażenie dodatkowe		Uchwyt ścienny: SU-WL500

*1 Podany pobór mocy w trybie czuwania jest osiągany po zakończeniu wykonywania przez odbiornik TV wymaganych procesów wewnętrznych.
^*2 4 godziny dziennie przez 365 dni w roku

[Non-Text]

• W celu oszczędności energii

– zmniejszenie wartości ustawienia podświetlenia (jasności ekranu) powoduje zmniejszenie zużycia energii.
– ustawienia „Eco” (np. „Oszczędzanie energii”, „Tryb czuwania po bezczynności.”) pomagają w zmniejszeniu poboru energii i, co za tym idzie, wysokości rachunków za prąd.
– po wyłączeniu telewizora przy użyciu przełącznika ENERGY SAVING SWITCH (tylko w niektórych modelach) zużycie energii jest prawie zerowe.

Projekt i dane techniczne mogą zostać zmienione bez powiadomienia.

Instalowanie elementów dodatkowych (uchwyt ścienny)

Informacja dla Klientów:

Dla ochrony tego produktu i ze względów bezpieczeństwa Sony zaleca, aby instalacja telewizora została wykonana przez dystrybutorów Sony lub przez licencjonowanych wykonawców. Nie należy własnoręcznie wykonywać instalacji telewizora.

Informacja dla dystrybutorów Sony i wykonawców:

Należy zwrócić szczególną uwagę na zachowanie wymogów bezpieczeństwa podczas instalacji, okresowych przeglądów i konserwacji tego produktu.

Odbiornik TV można zainstalować na uchwycie ściennym SU-WL500 (sprzedawany osobno).

• Informacje na temat prawidłowego instalowania uchwytu ściennego znajdują się w jego instrukcji obsługi.
• Patrz rozdział „Odkręcanie podstawy od odbiornika TV” (strona 7).

- Aby dokręcić hak mocujący, ustaw odbiornik TV na podstawie.

• Wykręcone wkręty należy przechowywać w bezpiecznym, niedostępnym dla dzieci miejscu.
• Przy ponownym składaniu stojaka wykręcone wkręty należy wkręcić w otwory z tyłu telewizora, w których pierwotnie się znajdowały.

Przed rozpoczęciem montażu wykręć wkręty (tylko modele 55EX715 i EX709/EX708/EX707/EX706/EX705) Otwór kwadratowy Śruba (+PSW 6 x 16) Hak mocujący

Do instalacji tego produktu niezbędne są dostateczne kwalifikacje, aby określić czy ściana wytrzyma obciążenie związane z ciężarem zainstalowanego na niej odbiornika TV. Należy powierzyć dystrybutorom Sony lub licencjonowanym wykonawcom przymocowanie tego produktu do ściany oraz zwracać szczególną uwagę na wymogi bezpieczeństwa podczas instalacji. Sony nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia mienia lub ciała powstałe wskutek niewłaściwego obchodzenia się z produktem lub nieprawidłowej instalacji.

Tabela wymiarów instalacyjnych telewizora

Centralny punkt ekranu

Jednostka: cm

Nazwa modelu KDL-	Wymiary monitora		Wymiar środkowy ekranu	Długość dla każdego kąta montażu
				Kąt (0°)		Kąt (20°)
	A	B	C	D	E	F	G	H
60EX705	143,1	87,7	3,1	48,3	11,5	37,5	82,4	50,1
55EX715	127,8	76,5	4,1	43,1	11,3	35,2	71,9	45,2
52EX705	125,2	77,5	8,2	48,3	11,4	33,9	72,8	50,1
46EX719/46EX718/46EX717/46EX716/46EX715	108,5	65,6	9,5	43,1	12,1	32,3	61,6	45,4
46EX709/46EX708/46EX707/46EX706/46EX705	111,8	69,8	12,1	48,3	11,4	31,3	65,6	50,1
40EX719/40EX718/40EX717/40EX716/40EX715	95,2	58,1	13,3	43,1	12,1	29,7	54,6	45,4
40EX709/40EX708/40EX707/40EX706/40EX705	98,5	62,3	15,8	48,3	11,4	28,7	58,5	50,1
40EX605	95,2	58,1	13,3	43,1	12,0	29,7	54,6	45,4
32EX719/32EX717/32EX716/32EX715	76,4	47,5	18,5	43,1	12,1	26,0	47,3	45,4
32EX709/32EX707/32EX706/32EX705	81,1	50,7	19,7	45,9	11,5	25,7	49,7	47,8
32EX605	76,4	47,5	18,5	43,1	12,0	26,0	47,3	45,4

Wartości w powyższej tabeli mogą się nieco różnić, zależnie od sposobu instalacji.

OSTRZEŻENIE

Ściana, na której telewizor będzie zainstalowany powinna wytrzymać obciążenie co najmniej cztery razy większe niż wynosi ciężar telewizora. Ciężar telewizora podany jest w rozdziale „Dane techniczne” (strona 12).

Schemat/tabela rozmieszczenia śrub i haków

Nazwa modelu	Rozmieszczenie śrub	Rozmieszczenie haków
KDL-60EX705KDL-55EX715	e, j	a
KDL-52EX705KDL-46EX719/46EX718/46EX717/46EX716/46EX715KDL-46EX709/46EX708/46EX707/46EX706/46EX705KDL-40EX719/40EX718/40EX717/40EX716/40EX715KDL-40EX709/40EX708/40EX707/40EX706/40EX705KDL-40EX605		b
KDL-32EX719/32EX717/32EX716/32EX715KDL-32EX709/32EX707/32EX706/32EX705KDL-32EX605	f, j	c

Rozmieszczenie śrub

Instalowanie haka mocującego na odbiorniku TV.

d e f g h j

Rozmieszczenie haków

Instalowanie odbiornika TV na uchwycie bazowym.

a b c

Informacje dotyczące bezpieczeństwa

Montaż i instalacja

Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, odbiornik TV należy zainstalować zgodnie z instrukcjami podanymi poniżej.

Instalacja

• Telewizor powinien być zainstalowany w pobliżu łatwo dostępnego gniazdka.
• Odbiornik należy ustawić na stabilnej, poziomej powierzchni.
• Montaż odbiornika na ścianie należy zlecić wykwalifikowanemu instalatorowi.
• Ze względów bezpieczeństwa zaleca się stosowanie akcesoriów Sony:
• Ściennego uchwytu mocującego SU-WL500

- Do zamontowania haków na odbiorniku TV należy użyć śrub dołączonych w komplecie ze ściennym uchwytem mocującym. Śruby z kompletu są zwymiarowane w taki sposób, że ich długość liczona od czoła haka od strony odbiornika TV wynosi od 8 mm do 12 mm. Średnica i długość śrub różnią się w zależności od modelu ściennego uchwytu mocującego. Stosowanie śrub innych niż dostarczane w komplecie może spowodować uszkodzenia wewnętrzne w odbiorniku TV, jego upadek, itp.

8 mm - 12 mm

Śruba (w komplecie ze ściennym uchwytem mocującym) Hak Mocowanie haka z tyłu odbiornika TV

Transport

• Przed rozpoczęciem przenoszenia odbiornika należy odłączyć od niego wszystkie kable.

- Do przenoszenia dużego odbiornika TV potrzeba dwóch lub trzech osób.

- Odbiornik należy przenosić w sposób pokazany na ilustracji po prawej stronie. Nie wolno naciska ciekłokrystaliczne dookoła ekranu.

• Podnosząc lub przesuwając odbiornik, należy mocno chwycić go od dołu.
• Podczas transportu odbiornik nie powinien być narażony na wstrząsy mechaniczne i nadmierne wibracje.

- Na czas transportu odbiornika do naprawy lub podczas przeprowadzki, należy zapakować go w oryginalny karton i elementy opakowania.

Wentylacja

• Nie wolno zasłaniać otworów wentylacyjnych ani wkładać żadnych rzeczy do obudowy.
• Wokół odbiornika TV należy pozostawić trochę wolnej przestrzeni, tak jak to pokazano na rysunku poniżej.
• Zaleca się stosowanie oryginalnego ściennego uchwytu mocującego Sony, aby zapewnić odpowiednią wentylację.

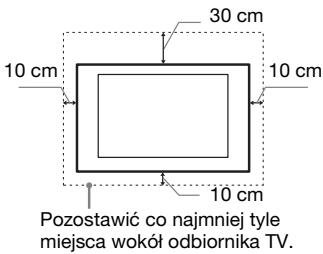

Instalacja na ścianie

30 cm 10 cm 10 cm 10 cm Pozostawić co najmniej tyle miejsca wokół odbiornika TV.

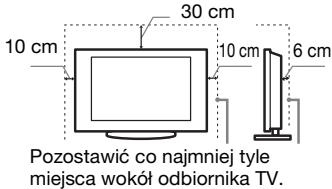

Instalacja na podstawie

10 cm 30 cm 10 cm 6 cm Pozostawić co najmniej tyle miejsca wokół odbiornika TV.

- Aby zapewnić właściwą wentylację i zapobiec osiadaniu brudu lub kurzu:

• Nie należy ustawiać odbiornika TV ekranem do góry, montować go do góry nogami, odwróconego tyłem lub bokiem.
• Nie należy ustawiać odbiornika TV na półce, dywanie, łóżku lub w szafce.
• Nie należy przykrywać odbiornika TV materiałami, np. zasłonami lub innymi przedmiotami, takimi jak gazety itp.

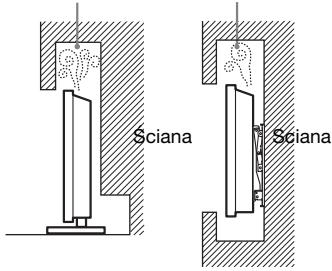

• Nie należy instalować odbiornika tak, jak to pokazano na rysunkach poniżej.

Obieg powietrza jest zablokowany.

Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, z przewodem zasilającym i gniazdem sieciowym należy postępować w następujący sposób:

– Należy używać wyłącznie przewodów zasilających dostarczonych przez Sony, a nie przez innych dostawców.
– Wtyczka powinna być całkowicie włożona do gniazda sieciowego.
- Odbiornik TV jest przystosowany do zasilania wyłącznie napięciem 220-240 V AC.
- W celu zachowania bezpieczeństwa, podczas dokonywania połączeń, należy wyjąć wtyczkę przewodu zasilającego z gniazdka oraz uważać, aby nie nadepnąć na przewód.
- Przed przystąpieniem do serwisowania lub przesuwania odbiornika TV należy wyjąć wtyczkę przewodu zasilającego z gniazdka.
- Przewód zasilający powinien znajdować się z dala od źródeł ciepła.
– Należy regularnie wyjmować wtyczkę z gniazdka i czyścić ją. Jeśli wtyczka jest pokryta kurzem i gromadzi wilgoć, jej własności izolujące mogą ulec pogorszeniu, co może być przyczyną pożaru.

Uwagi

• Dostarczonego w zestawie przewodu zasilającego nie należy używać do jakichkolwiek innych urządzeń.
• Należy uważać, aby nie przycisnąć, nie zgiąć ani nie skręcić nadmiernie przewodu zasilającego. Może to spowodować uszkodzenie izolacji lub urwanie żył przewodu.
• Nie należy przerabiać przewodu zasilającego.
• Na przewodzie zasilającym nie należy klaść ciężkich przedmiotów.
• Podczas odłączania nie wolno ciągnąć za sam przewód.
• Nie należy podłączać zbyt wielu urządzeń do tego samego gniazda sieciowego.
• Nie należy używać gniazd sieciowych słabo trzymających wtyczkę.

Niedozwolone użycie

Odbiornika TV nie należy instalować oraz eksploatować w miejscach, warunkach lub okolicznościach, jakie opisano poniżej. Niezastosowanie się do poniższych zaleceń może prowadzić do wadliwej pracy odbiornika, a nawet pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub obrażeń ciała.

Miejsce:

Odbiornika TV nie należy montować na zewnątrz pomieszczeń (w miejscach narażonych na bezpośrednie działanie promieni słonecznych), nad morzem, na statku lub innej jednostce pływającej, w pojeździe, w instytucjach ochrony zdrowia, w miejscach niestabilnych lub narażonych na działanie wody, deszczu, wilgoci lub dymu.

Warunki:

Nie należy umieszczac telewizora w miejscach gorących, wilgotnych lub nadmiernie zapylonych; w miejscach, w których do wnętrza mogą dostawać się owady; w miejscach, w których może być narażony na działanie wibracji mechanicznych lub w pobliżu przedmiotów palnych (świeczek, itp.). Odbiornik TV należy chronić przed zalaniem i nie stawiać na nim żadnych przedmiotów wypełnionych wodą, np. wazonów.

Okoliczności:

Odbiornika TV nie należy dotykać mokrymi rękoma, przy zdjętej obudowie lub z akcesoriami, które nie są zalecane przez producenta. W czasie burz z wyładowaniami atmosferycznymi należy wyjąć wtyczkę przewodu zasilającego telewizora z gniazdka i odłączyć przewód antenowy.

Kawałki szkła lub uszkodzenia:

• W odbiornik nie należy rzucać żadnymi przedmiotami. Może to spowodować uszkodzenie szkła ekranu i prowadzić do poważnych obrażeń ciała.
• W przypadku pęknięcia powierzchni ekranu lub obudowy telewizora, przed dotknięciem odbiornika należy wyjąć wtyczkę przewodu zasilającego z gniazdka. Niezastosowanie się do powyższego zalecenia może spowodować porażenie prądem elektrycznym.

Gdy odbiornik TV nie jest używany

• Mając na uwadze kwestie ochrony środowiska i bezpieczeństwa, zaleca się odłączenie odbiornika od źródła zasilania, jeśli nie będzie on używany przez kilka dni.
• Ponieważ wyłączenie odbiornika telewizyjnego nie powoduje odcięcia zasilania, w celu całkowitego wyłączenia urządzenia należy wyciągnąć wtyczkę przewodu zasilającego z gniazda sieciowego.
• Niektóre odbiorniki mogą być jednak wyposażone w funkcje wymagające pozostawienia ich w trybie gotowości.

Zalecenia dot. bezpieczeństwa dzieci

• Nie należy pozwalać, aby na odbiornik TV wspinały się dzieci.
• Małe akcesoria należy przechowywać z dala od dzieci tak, aby uniknąć ryzyka ich przypadkowego połknięcia.

Co robić w przypadku wystąpienia problemów...

W przypadku wystąpienia jednego z poniższych problemów należy bezzwłocznie wyłączyć odbiornik TV oraz wyjąć wtyczkę zasilającą z gniazdka sieciowego.

Należy zwrócić się do punktu sprzedaży lub punktu serwisowego firmy Sony z prośbą o sprawdzenie odbiornika przez wykwalifikowanego serwisanta.

W przypadku:

– Uszkodzenia przewodu zasilającego.
– Gniazd sieciowych słabo trzymających wtyczkę.
- Uszkodzenia odbiornika w wyniku jego upuszczenia lub uderzenia przez obiekt obcy.
– Dostania się do wnętrza odbiornika cieczy lub przedmiotów obcych.

Ostrzeżenie

Aby uniknąć ryzyka pożaru, świeczki i inne źródła otwartego ognia należy utrzymywać z dala od produktu.

Środki ostrożności

Oglądanie telewizji

• Program telewizyjny powinien być oglądany w pomieszczeniu o umiarkowanym oświetleniu, ponieważ oglądanie go w słabym świetle lub przez dłuższy czas jest męczące dla oczu.
• Podczas korzystania ze słuchawek należy unikać nadmiernego poziomu głośności ze względu na ryzyko uszkodzenia słuchu.

Ekran LCD

- Chociaż ekran LCD został wykonany z wykorzystaniem technologii wysokiej precyzji, dzięki której aktywnych jest ponad 99,99% pikseli, na ekranie mogą pojawać się czarne plamki lub jasne kropki (w kolorze czerwonym, niebieskim lub zielonym). Jest to jednak właściwość wynikająca z konstrukcji ekranu LCD i nie jest objawem usterki.

- Nie wolno naciskać ani drapać przedniego filtru, a także kłaść na odbiorniku TV żadnych przedmiotów. Może to spowodować zakłócenia obrazu lub uszkodzenie ekranu LCD.

- Jeśli odbiornik TV jest używany w zimnym miejscu, na obrazie mogą wystąpić plamy lub obraz może stać się ciemny. Nie jest to oznaką uszkodzenia telewizora. Zjawiska te zanikają w miarę wzrostu temperatury.

- Długotrwałe wyświetlanie obrazów nieruchomochym może spowodować wystąpienie obrazów wtórnych (tzw. zjawy). Mogą one zniknąć po krótkiej chwili.

- Ekran i obudowa nagrzewają się podczas pracy telewizora. Nie jest to oznaką uszkodzenia urządzenia.

- Ekran LCD zawiera niewielką ilość ciekłych kryształów. Niektóre lampy fluorescencyjne umieszczone w odbiorniku TV zawierają również rtęć. Podczas utylizacji należy przestrzegać lokalnych zaleceń i przepisów.

Obchodzenie się z powierzchnią ekranu/ obudową odbiornika TV i ich czyszczenie

Przed przystąpieniem do czyszczenia należy wyjąć wtyczkę przewodu zasilającego z gniazdka.

Aby uniknąć pogorszenia stanu materiału lub powłoki ekranu odbiornika, należy postępować zgodnie z poniższymi środkami ostrożności.

• Aby usunąć kurz z powierzchni ekranu/obudowy, należy wytrzeć go delikatnie za pomocą miękkiej ściereczki. Jeśli nie można usunąć kurzu, należy wytrzeć ekran za pomocą miękkiej ściereczki lekko zwilżonej rozcieńczonym roztworem delikatnego detergentu.
• Odbiornika TV nie należy spryskiwać bezpośrednio wodą ani detergentem. Krople mogą kapać na dolną część ekranu lub elementy zewnętrzne, co może być przyczyną awarii.
• Nie należy używać szorstkich gąbek, środków czyszczących na bazie zasad lub kwasów, proszków do czyszczenia ani lotnych rozpuszczalników, takich jak alkohol, benzyna, rozcieńczalnik czy środek owadobójczy. Używanie takich środków lub długotrwały kontakt z gumą lub winylem może spowodować uszkodzenie powierzchni ekranu lub obudowy.
• Aby zapewnić właściwą wentylację, zaleca się okresowo odkurzać otwory wentylacyjne.
• Regulację kąta nachylenia odbiornika należy wykonywać powolnym ruchem tak, aby odbiornik nie spadł lub nie zsunął się z podstawy pod telewizor.

Urządzenia dodatkowe

• W pobliżu odbiornika TV nie należy umieszcać urządzeń dodatkowych lub urządzeń emitujących promieniowanie elektromagnetyczne. Może to spowodować zakłócenia obrazu i/lub dźwięku.
• To urządzenie zostało przetestowane i uznane za zgodne z ograniczeniami zawartymi w dyrektywie EMC przy założeniu, że używany jest kabel o długości 3 metrów lub krótszy.

Baterie

• Przy wkładaniu baterii do pilota zachować właściwą biegunowość.
• Nie należy używać różnych typów baterii jednocześnie ani łączyć starych baterii z nowymi.
• Zużyte baterie należy utylizować w sposób nieszkołdiwy dla środowiska naturalnego. W niektórych regionach sposób utylizacji zużytych baterii mogą regulować stosowne przepisy. Należy skontaktować się w tej sprawie z lokalnymi władzami.
• Należy ostrożnie obchodzić się z pilotem. Nie należy nim rzucać, chodzić po nim, ani wylewać na niego żadnych płynów.
• Nie należy klaść pilota w pobliżu źródeł ciepła lub w miejscach narażonych na bezpośrednie działanie promieni słonecznych. Chronić je przed wilgocią.

Utylizacja telewizora

Pozbycie się zużytego sprzętu (stosowane w krajach Unii Europejskiej i w pozostałych

krajach europejskich stosujących własne systemy zbiórki)

Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu recyklingu. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. Recykling materiałów pomoże w ochronie środowiska naturalnego. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowywania odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Pozbywanie się zużytych baterii (stosowane w krajach Unii Europejskiej i w pozostałych

krajach europejskich mających własne systemy zbiórki)

Ten symbol na baterii lub na jej opakowaniu oznacza, że bateria nie może być traktowana jako odpad komunalny. Symbol ten, dla pewnych baterii może być stosowany w kombinacji z symbolem chemicznym. Symbole chemiczne ręci (Hg) lub ołowiu (Pb) są dodawane, jeśli bateria zawiera więcej niż 0,0005% ręci lub 0,004% ołowiu. Odpowiednio gospodarując zużytymi bateriami, możesz zapobiec potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego obchodzenia się z tymi odpadami. Recykling baterii pomoże chronić środowisko naturalne. W przypadku produktów, w których ze względu na bezpieczeństwo, poprawne działanie lub integralność danych wymagane jest stałe podłączenie do baterii, wymianę zużytej baterii należy zlecić wyłącznie wykwalifikowanemu personelowi stacji serwisowej. Aby mieć pewność, że bateria znajdująca się w zużytem sprzęcie elektrycznym i elektronicznym będzie właściwie zagospodarowana, należy dostarczyć sprzęt do odpowiedniego punktu zbiórki. W odniesieniu do wszystkich pozostałych

zużytych baterii, prosimy o zapoznanie się z rozdziałem instrukcji obsługi produktu o bezpiecznym demontażu baterii. Zużyta baterię należy dostarczyć do właściwego punktu zbiórki. W celu uzyskania bardziej szczegółowych informacji na temat zbiórki i recyklingu baterii należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zajmującymi się zagospodarowywaniem odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Introduksjon

2 „Typ prehladávania“:
