INSTRUKCJA OBSŁUGI HFRIDGE 500 BHBS 174 NHG HOOVER

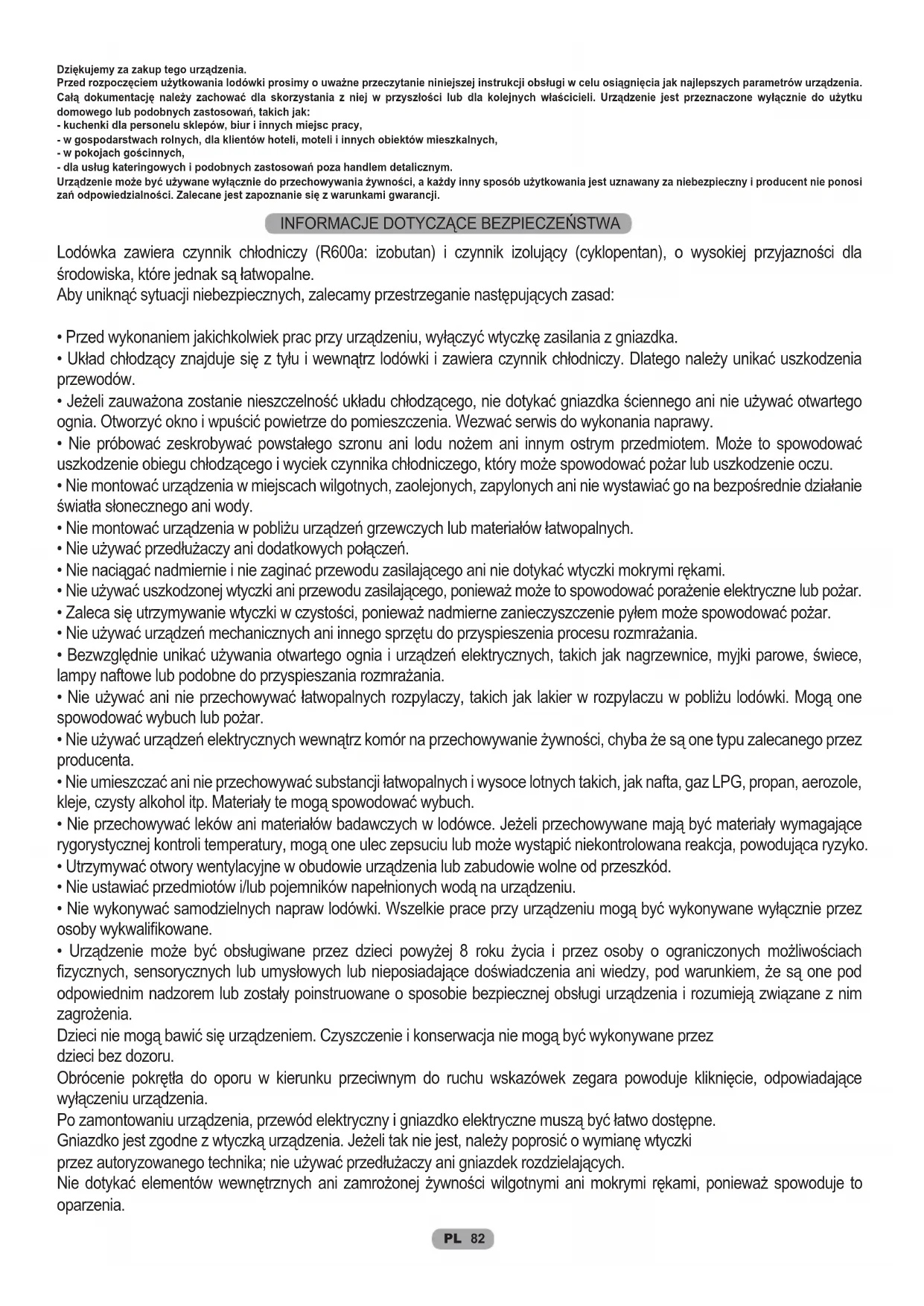

Dziękujemy za zakup tego urządzenia. Przed rozpoczęciem użytkowania lodówki prosimy o uważne przeczytanie niniejszej instrukcji obsługi w celu osiągnięcia jak najlepszych parametrów urządzenia. Całą dokumentację należy zachować dla skorzystania z niej w przyszłości lub dla kolejnych właścicieli. Urządzenie jest przeznaczone wyłącznie do użytku domowego lub podobnych zastosowań, takich jak: - kuchenki dla personelu sklepów, biur i innych miejsc pracy, - w gospodarstwach rolnych, dla klientów hoteli, moteli i innych obiektów mieszkalnych, - w pokojach gościnnych, - dla usług kateringowych i podobnych zastosowań poza handlem detalicznym. Urządzenie może być używane wyłącznie do przechowywania żywności, a każdy inny sposób użytkowania jest uznawany za niebezpieczny i producent nie ponosi zań odpowiedzialności. Zalecane jest zapoznanie się z warunkami gwarancji. Lodówka zawiera czynnik chłodniczy (R600a: izobutan) i czynnik izolujący (cyklopentan), o wysokiej przyjazności dla środowiska, które jednak są łatwopalne. Aby uniknąć sytuacji niebezpiecznych, zalecamy przestrzeganie następujących zasad:

• Przed wykonaniem jakichkolwiek prac przy urządzeniu, wyłączyć wtyczkę zasilania z gniazdka.

• Układ chłodzący znajduje się z tyłu i wewnątrz lodówki i zawiera czynnik chłodniczy. Dlatego należy unikać uszkodzenia przewodów.

• Jeżeli zauważona zostanie nieszczelność układu chłodzącego, nie dotykać gniazdka ściennego ani nie używać otwartego ognia. Otworzyć okno i wpuścić powietrze do pomieszczenia. Wezwać serwis do wykonania naprawy.

• Nie próbować zeskrobywać powstałego szronu ani lodu nożem ani innym ostrym przedmiotem. Może to spowodować uszkodzenie obiegu chłodzącego i wyciek czynnika chłodniczego, który może spowodować pożar lub uszkodzenie oczu.

• Nie montować urządzenia w miejscach wilgotnych, zaolejonych, zapylonych ani nie wystawiać go na bezpośrednie działanie światła słonecznego ani wody.

• Nie montować urządzenia w pobliżu urządzeń grzewczych lub materiałów łatwopalnych.

• Nie używać przedłużaczy ani dodatkowych połączeń.

• Nie naciągać nadmiernie i nie zaginać przewodu zasilającego ani nie dotykać wtyczki mokrymi rękami.

Nie używać uszkodzonej wtyczki ani przewodu zasilającego, ponieważ może to spowodować porażenie elektryczne lub pożar.

• Zaleca się utrzymywanie wtyczki w czystości, ponieważ nadmierne zanieczyszczenie pyłem może spowodować pożar.

• Nie używać urządzeń mechanicznych ani innego sprzętu do przyspieszenia procesu rozmrażania.

• Bezwzględnie unikać używania otwartego ognia i urządzeń elektrycznych, takich jak nagrzewnice, myjki parowe, świece, lampy naftowe lub podobne do przyspieszania rozmrażania.

• Nie używać ani nie przechowywać łatwopalnych rozpylaczy, takich jak lakier w rozpylaczu w pobliżu lodówki. Mogą one spowodować wybuch lub pożar.

• Nie używać urządzeń elektrycznych wewnątrz komór na przechowywanie żywności, chyba że są one typu zalecanego przez producenta.

• Nie umieszczać ani nie przechowywać substancji łatwopalnych i wysoce lotnych takich, jak nafta, gaz LPG, propan, aerozole, kleje, czysty alkohol itp. Materiały te mogą spowodować wybuch.

• Nie przechowywać leków ani materiałów badawczych w lodówce. Jeżeli przechowywane mają być materiały wymagające rygorystycznej kontroli temperatury, mogą one ulec zepsuciu lub może wystąpić niekontrolowana reakcja, powodująca ryzyko.

• Utrzymywać otwory wentylacyjne w obudowie urządzenia lub zabudowie wolne od przeszkód.

• Nie ustawiać przedmiotów i/lub pojemników napełnionych wodą na urządzeniu.

• Nie wykonywać samodzielnych napraw lodówki. Wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez osoby wykwalifikowane.

• Urządzenie może być obsługiwane przez dzieci powyżej 8 roku życia i przez osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub nieposiadające doświadczenia ani wiedzy, pod warunkiem, że są one pod odpowiednim nadzorem lub zostały poinstruowane o sposobie bezpiecznej obsługi urządzenia i rozumieją związane z nim zagrożenia. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez dozoru. Obrócenie pokrętła do oporu w kierunku przeciwnym do ruchu wskazówek zegara powoduje kliknięcie, odpowiadające wyłączeniu urządzenia. Po zamontowaniu urządzenia, przewód elektryczny i gniazdko elektryczne muszą być łatwo dostępne. Gniazdko jest zgodne z wtyczką urządzenia. Jeżeli tak nie jest, należy poprosić o wymianę wtyczki przez autoryzowanego technika; nie używać przedłużaczy ani gniazdek rozdzielających. Nie dotykać elementów wewnętrznych ani zamrożonej żywności wilgotnymi ani mokrymi rękami, ponieważ spowoduje to oparzenia.

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWAPL 83

Usunąć wszelkie zabezpieczenia/opakowania znajdujące się wewnątrz urządzenia i wyczyścić je wodą i sodą oczyszczoną lub neutralnym mydłem. Po zamontowaniu i przed umieszczeniem świeżych lub zamrożonych produktów wewnątrz, odczekać 2 do 3 godzin na ustabilizowaniu się lodówki/zamrażarki w normalnej temperaturze roboczej. W przypadku odłączenia przewodu zasilającego, przed ponownym włączeniem lodówki/zamrażarki poczekać co najmniej pięć minut. W tym momencie urządzenie jest gotowe do użytku. OSTRZEŻENIA:

• Nie ustawiać urządzenia w miejscach wilgotnych ani mokrych, ponieważ może to uszkodzić izolację i spowodować wycieki. Ponadto na zewnątrz urządzenia mogą osadzać się skropliny.

• Nie ustawiać urządzenia na zewnątrz, w pobliżu źródeł ciepła ani w miejscach narażonych na bezpośrednie działanie promieni słonecznych. Urządzenie działa prawidłowo w podanym zakresie temperatur otoczenia: +10 – +32°C dla klasy klimatycznej SN +16 – +32°C dla klasy klimatycznej N +16 – +38°C dla klasy klimatycznej ST +16 – +43°C dla klasy klimatycznej T (patrz tabliczka znamionowa urządzenia).

• Nie umieszczać pojemników z płynami na urządzeniu.

• Po ostatecznym ustawieniu odczekać co najmniej 3 godziny przed włączeniem urządzenia. Po dostawie ustawić urządzenie pionowo i poczekać co najmniej 2 do 3 godzin przed podłączeniem do zasilania elektrycznego. Przed włożeniem wtyczki do gniazdka elektrycznego sprawdzić, czy:

• Gniazdko jest uziemione i zgodne z przepisami.

• Gniazdko może wytrzymać maksymalny pobór mocy przez urządzenie, podany na tabliczce znamionowej lodówki.

• Napięcie zasilania mieści się w zakresie podanym na tabliczce znamionowej lodówki.

• Przewodu nie wolno zaginać ani zaciskać.

• Przewód powinien być regularnie sprawdzany i wymieniany wyłącznie przez autoryzowanych techników.

• Producent nie ponosi żadnej odpowiedzialności w przypadku nieprzestrzegania tych zasad bezpieczeństwa. Pozbywanie się starego urządzenia Zgodność Uruchamianie urządzenia Włączanie/wyłączanie OBSŁUGA Podłączenie elektryczne MONTAŻ To urządzenie jest oznakowane zgodnie z Dyrektywą Europejską 2012/19/UE on dotyczącą Zużytego Sprzętu Elektrycznego i Elektronicznego (WEEE). WEEE zawiera zarówno substancje zanieczyszczające (co może spowodować negatywne skutki dla środowiska naturalnego) oraz podstawowe elementy (które mogą być ponownie wykorzystane). Ważne jest, aby dokonać wszelkich starań w celu usunięcia i pozbycia się właściwie wszystkich zanieczyszczeń oraz odzyskania i recyklingu wszystkich materiałów. Osoby fizyczne mogą odgrywać ważną rolę w zapewnieniu, że WEEE nie stanie się problemem dla środowiska naturalnego; istotne jest, aby przestrzegać kilku podstawowych zasad: - WEEE nie powinien być traktowany jako odpad komunalny; - WEEE należy przekazać do odpowiednich punktów zbiórki prowadzonych przez gminy lub przez zarejestrowane firmy. W wielu krajach duży sprzęt AGD może być odbierany z domu. W wielu krajach, przy zakupie nowego urządzenia, stary może być zwrócony do sprzedawcy, który musi zebrać go bezpłatnie na zasadzie jeden do jednego, tak długo, jak sprzęt jest właściwego rodzaju i ma takie same funkcje, co sprzęt dostarczony. Poprzez umieszczenie oznaczenia na tym produkcie poświadczamy na własną odpowiedzialność przestrzeganie wszystkich wymogów europejskich dotyczących bezpieczeństwa, ochrony zdrowia i środowiska określonych w przepisach dla tego produktu. Rys. 1 Naciskając przycisk ustawiania temperatury, wybrać żądany poziom z zakresu od 1, czyli najwyższego, do 4, czyli najniższego. W normalnych warunkach roboczych zalecamy stosowanie średniego ustawienia (poziom 2). Jeśli przycisk (2) nie zostanie przytrzymany przez ponad 5 sekund, ustawienia zostaną zachowane. Regulacja temperatury za pomocą ustawień zaawansowanych odbywa się od najwyższej do najniższej, np. 2/2.1/2.3/2.4, przy czym każdy główny poziom ma 4 poziomy podrzędne. Alarm otwartych drzwi: Zostawienie otwartych drzwi przez dłużej niż 90 sekund spowoduje uruchomienie alarmu dźwiękowego. Żeby go wyłączyć, wystarczy zamknąć drzwi lub nacisnąć przycisk 2. Wyłącznik 1 2 3 4 Przytrzymać przycisk (2) przez niecałe 2 sekundy, żeby zmienić poziom temperatury. Wyłącznik 1 2 3 4 Menu ustawień zaawansowanych: Menu umożliwia ustawianie średniego poziomu. Wyłącznik 1 2 3 4 Przytrzymać przycisk (2) przez ponad 2 sekundy. Po zwolnieniu przycisku kontrolka 2 zamiga. Wyłącznik 1 2 3 4 Następnym razem, kiedy przycisk (2) zostanie przytrzymany przez niecałe 2 sekundy, ustawiona zostanie średnia temperatura. Funkcja działa w sekwencji po każdym naciśnięciu przycisku. Wyłącznik 1 2 3 4 Wyłącznik 1 2 3 4 Ustawianie temperatury Panel sterowania

Włączanie urządzenia: Podłączyć urządzenie do zasilania. Jeśli nie świeci się żadna kontrolka temperatury, przytrzymać wyłącznik (3) przez 1 sekundę. Po zwolnieniu wyłącznika (3) zaświeci się kontrolka temperatury i rozlegnie się sygnał dźwiękowy. Wyłączanie urządzenia: Przytrzymać wyłącznik (3) przez 1 sekundę. Po zwolnieniu wyłącznika kontrolka temperatury zgaśnie i rozlegnie się sygnał dźwiękowy. W przypadku przerwy w dostawie prądu po przywróceniu zasilania urządzenie uruchomi się z ostatnimi zapisanymi ustawieniami.

Pozycja Warunki 1-2 Temperatura letnia lub zewnętrzna w zakresie 25-35°C. 2-3 Wiosna, jesień lub temperatura otoczenia pomiędzy 15-25°C. 3-4 Zima lub temperatura otoczenia 5- 15°CPL 84 Rys. 4Rys. 5 2 – 3 MIESIĄCE MIESIĘCY MIESIĘCY MIESIĘCY 4 – 6 6 – 8 10 – 12 STREFA CHŁODZĄCARys. 3 Urządzenia wbudowane PRZECHOWYWANIE Strefa lodówki Strefa zamrażarki Zalecenia praktyczne

• Aby zachować najlepszy smak, wartości odżywcze i świeżość produktówspożywczych, zaleca się przechowywanie ich w komorze chłodniczejzgodnie z rys. 5 poniżej, pamiętając o owinięciu ich folią aluminiową lubplastikową lub umieszczeniu w odpowiednich zamkniętych pojemnikach wcelu uniknięcia skażenia krzyżowego. Owoce/warzywa
• Aby ograniczyć utratę wilgoci przez owoce i warzywa, należy je owinąćfolią lub zapakować do torebek plastikowych, a następnie umieścić wstrefie na owoce/warzywa. W ten sposób unika się szybkiego psucia.Skorzystać z poniższej tabeli dla komór.Zamarzanie może występować jedynie w komorach. UWAGA: Jeżeli do lodówki włożone zostaną duże ilości produktów lub drzwi lodówki są często otwierane, normalne jest, że wskaźnik nie wskaże OK. Przed ustawieniem najniższej temperatury (3, 4) należy odczekać co najmniej 10 godzin. Strefa chłodnicza na produkty świeże (nie wszystkie modele)Strefa wskazana poniżej jest zalecana dla mięs, ryb, drobiu itp.; nie przechowywać w niej owoców ani warzyw, ponieważ mogą zamarznąć. Wskaźnik temperatury w strefie najzimniejszej (nie wszystkie modele)Niektóre modele są wyposażone we wskaźnik temperatury w komorze chłodniczej, w jej strefie najzimniejszej, w celu umożliwienia kontroli temperatury średniej.Symbol ten oznacza najzimniejszą strefę lodówki (Rys. 4).Aby zapewnić prawidłowy obieg powietrza i chłodzenie, produkty spożywcze należy rozmieszczać na półkach równomiernie.• Unikać kontaktu między żywnością i tylnymi ścianami komorychłodniczej.• Nie wkładać produktów gorących, ponieważ mogą one spowodowaćzepsucie się innych produktów i zwiększają zużycie energii.• Przed włożeniem produktów spożywczych usunąć ich opakowania.• Nie wkładać naczyń ani innych pojemników, które nie zostały wcześniejumyte.• Nie zasłaniać wentylatora zimnego powietrza produktami spożywczymi.• Aby zachować prawidłowy obieg powietrza, nie zakrywać szklanej półkikoszyka na warzywa.• Nie przechowywać butelek w komorze zamrażarki, ponieważ pozamarznięciu mogą one pęknąć.• W przypadku przedłużonej awarii zasilania, utrzymywać zamkniętedrzwi tak, by produkty pozostały w chłodzie możliwie jak najdłużej.• Ustawienie urządzenia w miejscu gorącym i wilgotnym, przy częstymotwieraniu drzwi i przechowywaniu dużej ilości warzyw może powodowaćpowstawanie skroplin i pogarszać parametry urządzenia.• Aby zapobiec nadmiernemu zużyciu energii, należy ograniczyćczęstotliwość otwierania drzwi i czas, kiedy pozostają one otwarte.Sprawdzać, czy na wskaźniku temperatury wyświetlony jest komunikat OK (Rys. 5). Jeżeli komunikat nie pojawia się, oznacza to, że temperatura jest zbyt wysoka:ustawić temperaturę na niższą i poczekać przez ok. 10 godzin.Ponownie sprawdzić wskaźnik: w razie potrzeby powtórzyć regulację.Rys. 2Wentylator jest wstępnie ustawiony jako wyłączony.Aby go włączyć, nacisnąć włącznik (Rys. 2).Aby zoptymalizować zużycie energii, zaleca się włączanie wentylatora tylko, jeżeli temperatura otoczenia przekracza 28 do 30°C. Wentylator komory chłodniczej (jeżeli jest w wyposażeniu)PL 85 Rozmrażanie komory chłodniczej ZAMRAŻANIE ROZMRAŻANIE

• Produkty spożywcze muszą być świeże.

• Aby zamrażanie odbywało się szybko, jednorazowo należy zamrażać małe ilości produktów. Nigdy nie przekraczać wartości maksymalnej podanej na tabliczce znamionowej.

• Podczas zamrażania nie otwierać drzwi zamrażarki.

• Produkty spożywcze muszą być szczelnie zapakowane, bez dostępu powietrza.

• Oddzielić produkty zamrażane od już zamrożonych.

• Oznakować woreczki lub pojemniki, aby wiedzieć co zostało zamrożone.

• Po rozmrożeniu, nigdy nie zamrażać produktów spożywczych ponownie i szybko je spożyć. UWAGA: Temperatura zazwyczaj nie wymaga regulacji. Najwyższe temperatury (1, 2) należy wybierać tylko w przypadku nadmiernego schładzania produktów w chłodziarce. Po zakończeniu mrożenia należy wybrać jedną z najwyższych temperatur (1, 2). Na tabliczce znamionowej podano maksymalne ilości produktów spożywczych, które mogą być zamrażane (patrz Rys. 6). W urządzeniu tym rozmrażanie komory chłodniczej odbywa się automatycznie. Niewielkie ilości szronu lub kropli wody na tylnej ścianie komory chłodniczej przy działającej lodówce są normalne. Sprawdzać, czy wylot wody jest zawsze czysty i pamiętać, by produkty spożywcze nie stykały się z tylną ani bocznymi ścianami zamrażarki. Zalecamy rozmrażanie zamrażarki, kiedy warstwa szronu jest grubsza niż 3 mm. Uwaga: Tabliczka znamionowa urządzenia znajduje się w tym miejscu: podane są na niej wszystkie dane, które należy podać serwisowi w przypadku usterki. Ważne: jeżeli temperatura otoczenia jest wysoka, urządzenie może działać w sposób ciągły, powodując nadmierne odkładanie się szronu na ścianach wewnętrznych lodówki. Ustawianie najwyższych temperatur (1, 2). Najbardziej energooszczędna konfiguracja wymaga umieszczenia szuflad, pudełek na żywność i półek w produkcie, patrz powyższe rysunki. Podczas normalnego działania, lodówka rozmraża się automatycznie. Nie ma potrzeby wycierania kropli wody znajdujących się na tylnej ścianie ani usuwania szronu (w zależności od działania). Woda jest odprowadzana do tylnej części przez otwór odpływowy znajdujący się w tym miejscu, a ciepło wytwarzane przez sprężarkę powoduje jej odparowanie.

• Aby w lodówce nie gromadziła się woda, utrzymywać przewód odpływowy (Rys. 6) w czystości. (Rysunek 6)PL 86 Rozmrażanie komory zamrażarki (urządzenia statyczne bez technologii NO-FROST) Rozmrażanie komory zamrażarki (urządzenia NO-FROST)

ODWRACANIE DRZWI Oświetlenie Czyszczenie Jeżeli grubość warstwy szronu w komorze zamrażarki przekracza 3mm, zaleca się rozmrożenie, ponieważ powoduje ona wzrost zużycia energii.

1) Nacisnąć wyłącznik (3) i przytrzymać przez 1 sekundę.

2) Odłączyć przewód zasilający.

3) Wyjąć zamrożone produkty i umieścić je tymczasowo w

4) Aby przyspieszyć rozmrażanie, pozostawić drzwi zamrażarki

5) Zbierać wodę u dołu urządzenia.

6) Wysuszyć zamrażarkę.

7) Podłączyć przewód zasilający i ustawić żądane wartości.

8) Poczekać chwilę przed włożeniem zamrożonych produktów.

OSTRZEŻENIE: Bezwzględnie unikać używania otwartego ognia lub urządzeń elektrycznych, takich jak nagrzewnice, myjki parowe, świece, lampy naftowe itp. do przyspieszania fazy rozmrażania. Nie próbować zeskrobywać powstałego szronu ani lodu nożem ani innym ostrym przedmiotem. Może to spowodować uszkodzenie obiegu chłodzącego i wyciek czynnika chłodniczego, który może spowodować pożar lub uszkodzenie oczu. Rozmrażanie jest automatyczne Oświetlenie diodowe Urządzenie jest wyposażone w oświetlenie diodowe, w razie konieczności wymiany wezwać serwis W porównaniu do tradycyjnych żarówek diody LED mają większą żywotność i są przyjazne dla środowiska. UWAGA:

• Przed każdą czynnością, wyłączyć wtyczkę lodówki z gniazdka zasilania, aby uniknąć porażenia elektrycznego.

• Nie polewać wodą lodówki na zewnątrz ani wewnątrz. Może to spowodować utlenienie i uszkodzenie izolacji elektrycznej. WAŻNE: Aby zapobiec pęknięciom powierzchni wewnętrznych i elementów plastikowych, stosować się do poniższych zaleceń:

• Ścierać wszystkie oleje spożywcze z elementów plastikowych.

• Elementy wewnętrzne, uszczelki i elementy zewnętrzne można czyścić szmatką i ciepłą wodą z sodą oczyszczoną lub neutralnym mydłem. Nie używać rozpuszczalników, amoniaku, wybielaczy ani środków ściernych.

• Wyjąć wszystkie akcesoria, np. półki z lodówki i drzwi. Umyć ciepłą wodą z mydłem. Wypłukać i dokładnie wysuszyć.

• Z tyłu urządzenia może gromadzić się pył, który można usuwać za pomocą odkurzacza, po wyłączeniu urządzenia i odłączeniu go od zasilania. Zapewnia to wyższą efektywność energetyczną. Aby uzyskać większe oszczędności energii, zalecamy, aby:

• Urządzenie ustawiać z dala od źródeł ciepła, bez narażenia na bezpośrednie działanie promieni słonecznych i w pomieszczeniu dobrze wentylowanym.

• Unikać wkładania do lodówki gorących produktów spożywczych w celu uniknięcia wzrostu temperatury wewnętrznej, powodującej ciągłe działanie sprężarki.

• Nie napełniać lodówki nadmiernie celem zapewnienia prawidłowego obiegu powietrza.

• Rozmrażać lodówkę w przypadku pojawienia się lodu (patrz ROZMRAŻANIE) celem ułatwienia przepływu chłodu.

• W razie braku prądu, zaleca się utrzymywanie drzwi lodówki zamkniętych.

• Drzwi otwierać możliwie jak najrzadziej i na jak najkrótszy czas.

• Unikać ustawiania na termostacie zbyt niskich temperatur.

• Usuwać pył z tyłu urządzenia (patrz CZYSZCZENIE). Działająca lodówka emituje pewne całkowicie normalne odgłosy, takie jak:

• BUCZENIE, sprężarka pracuje.

• DUDNIENIA, SZELESTY i SYCZENIE, przepływ czynnika chłodniczego w rurach.

• TYKANIE i KLIKANIE, wyłączanie się sprężarki. Proste środki zaradcze dla ograniczenia odgłosów wibracji:

• Pojemniki stykają się ze sobą: Unikać kontaktu pomiędzy pojemnikami i pojemnikami szklanymi.

• Drgania szuflad, półek, koszyków: Sprawdzić, czy akcesoria wewnętrzne są prawidłowo zamontowane. UWAGA: Czynnik chłodniczy emituje odgłosy, nawet jeżeli sprężarka jest wyłączona; nie jest to objaw usterki. Odgłosy klikania wewnątrz urządzenia są normalne i są powodowane rozszerzaniem się różnych materiałów. Drzwi urządzenia można odwrócić tak, by otwierały się w prawo lub w lewo, w zależności od potrzeb. UWAGA:

• Odwracanie drzwi może wykonać wyłącznie osoba wykwalifikowana.

• Odwracanie drzwi nie jest objęte gwarancją.PL 87

ODWRACANIE DRZWI WYMIARY URZĄDZENIA I KOMORY DO ZABUDOWY Zdemontować płytę górną i zawias za pomocą wkrętaka. Zdjąć drzwi górne. Zdemontować środkowy zawias i jego sworzeń łączący pod spodem. Zdemontować zawias prawy dolny i plastikowe zaślepki z lewej strony, a następnie zamontować je po stronie przeciwnej. Użyć przeciwnego zawiasu i pokrywy i zamocować je po lewej stronie z dołu. Zamontować drzwi i zawiasy od dołu do góry, od 1-4. Zdjąć drzwi dolne.PL 88

Wsunąć urządzenie do zabudowy meblowej, ustawiając je na przeciwnej stronie zawiasów i zapewnić odległość 3 – 5 mm. Po zapewnieniu pasowania między drzwiami urządzenia a drzwiami zabudowy meblowej, przykręcić górną część urządzenia do szafki. Przykręcić dolną część urządzenia. Za pomocą wkrętaka krzyżakowego poluzować sworzeń łączący pod prawym środkowym zawiasem i wyregulować do przykręcenia do prawej ścianki szafki. Założyć uszczelkę na urządzenie, w razie potrzeby odcinając nadmiar. Zamontować w dolnej części plastikowe pokrywy.PL 89

Urządzenie jest wyposażone w złącza do połączenia drzwi urządzenia z panelami zabudowy (wkładki ślizgowe). Zamocować ślizgacz po wewnętrznej stronie panelu szafki na żądanej wysokości i ok. 20 mm od zewnętrznej krawędzi drzwi. Otworzyć drzwi szafki i lodówki. Włożyć wbudowaną wkładkę do ślizgacza, a następnie przyłożyć do drzwi lodówki. Zaznaczyć położenie wkrętów i wywiercić otwory wiertłem o średnicy 2,5mm. Połączyć drzwi urządzenia z panelem szafki, wykorzystując szczeliny wkładki jako prowadnice. Po zabudowaniu urządzenia, dosunąć tył szafki do ściany tak, by uniemożliwić dostęp do komory sprężarki. Aby urządzenie działało prawidłowo, konieczne jest umożliwienie odpowiedniego przepływu powietrza w celu schładzania skraplacza znajdującego się z tyłu urządzenia. Z tego powodu szafka musi być wyposażona w tylny kominek, którego górnego otworu nie wolno zakrywać oraz w przednią szczelinę zamkniętą kratką wentylacyjną. Jeżeli urządzenie nie będzie używane przez dłuższy czas:

1) Wyłączyć urządzenie (patrz Obsługa).

2) Wyjąć wtyczkę z gniazdka lub wyłączyć urządzenie zabezpieczające.

3) Wyczyścić urządzenie.

4) Pozostawić drzwi urządzenia otwarte.

Wymiary wycięć. Wolna przestrzeń między szafką a sufitem.• Model urządzenia

• Numer seryjny PL 90 USUWANIE USTEREK

PRZYCZYNAPROBLEM ROZWIĄZANIE

Wewnętrzna żarówka nie włącza się. Lodówka i zamrażarka nie chłodzą wystarczająco. Żywność w lodówce zamarza.

• Zablokowany przełącznik drzwi.

• Drzwi nie są zamknięte.

• Drzwi są często otwierane.

• Błędne ustawienie temperatury.

• Lodówka i zamrażarka zostały nadmiernie napełnione.

• Zbyt niska temperatura otoczenia.

• Brak zasilania elektrycznego.

• Kabel zasilania nie jest podłączony prawidłowo.

• Sprawdzić, czy urządzenie nie jest wyłączone (patrz Regulacja temperatury).

• Sprawdzić, czy w domu jest prąd.

• Sprawdzić, czy jest włączony. Zamrożona żywność rozmraża się.

• Zakres temperatur otoczenia poniżej klasy klimatycznej urządzenia. Sprężarka uruchamia się rzadko.

• Drzwi zamrażarki nie są zamknięte.

• Przenieść urządzenie do cieplejszego pomieszczenia lub ogrzać pomieszczenie.

• Sprawdzić, czy drzwi są zamknięte i czy uszczelka jest szczelna. Silnik działa ciągle.

• Drzwi nie są zamknięte.

• Drzwi są często otwierane.

• Temperatura otoczenia jest bardzo wysoka.

• Grubość szronu większa niż 3 mm.

• Sprawdzić, czy drzwi są zamknięte i czy uszczelka jest szczelna.

• Przez pewien czas unikać niekoniecznego otwierania drzwi.

• Sprawdzić, czy temperatura otoczenia jest zgodna z informacjami na tabliczce znamionowej (patrz Montaż).

• Ustawić wyświetlacz/termostat na wyższą temperaturę.

• Rozmrozić urządzenie (patrz Rozmrażanie). Obecność wody w szufladzie na warzywa.

• Brak cyrkulacji powietrza.

• Warzywa i owoce zbyt wilgotne.

• Sprawdzić, czy na szklanej półce nad szufladą na warzywa nie są ułożone produkty uniemożliwiające obieg powietrza.

• Owinąć owoce i warzywa folią plastikową, zapakować je do worków foliowych lub pojemników. Obecność kropli wody na tylnej ścianie lodówki.

• Normalne działanie lodówki. • To nie jest usterka (patrz Rozmrażanie). Dół komory lodówki jest mokry lub znajdują się w nim krople wody. Rura odprowadzająca może być zatkana.

• Wyczyścić rurę odprowadzającą patyczkiem lub podobnym przedmiotem, umożliwiającym odpływ wody.

• Błędne ustawienie temperatury.

• Żywność styka się z tylną ścianą.

• Zamrażanie zbyt dużej ilości świeżych produktów powoduje obniżenie temperatury w lodówce.

• Sprawdzić ustawienia temperatury (patrz Regulacja temperatury) i w miarę możliwości obniżyć ustawioną temperaturę.

• Odsunąć żywność od tylnej ściany lodówki.

• Nie przekraczać maksymalnej ilości żywności do zamrażania (patrz Zamrażanie). Lampka Wi-Fi miga (3 s włączona, 1 s wyłączona).

• Zresetować urządzenie (patrz Wi-Fi).

• Sprawdzić, czy drzwi zamykają się prawidłowo, a uszczelka jest szczelna.

• Przez pewien czas unikać niekoniecznego otwierania drzwi.

• Sprawdzić ustawienia temperatury i jeżeli to możliwe obniżyć ją jeszcze bardziej (patrz Regulacja temperatu- ry).

• Poczekać na ustabilizowanie się temperatury w lodówce i zamrażarce.

• Sprawdzić, czy temperatura otoczenia jest zgodna z informacjami na tabliczce znamionowej (patrz Montaż).

• Kabel zasilania nie jest podłączony prawidłowo.

• Sprawdzić, czy urządzenie nie jest wyłączone (patrz Regulacja temperatury).

• Sprawdzić czy w domu jest prąd. JEŻELI PROBLEM NIE ZOSTAŁ ROZWIĄZANY, NALEŻY SKONTAKTOWAĆ SIĘ Z SERWISEM, PODAĆ RODZAJ USTERKI I INFORMACJE Z TABLICZKI ZNAMIONOWEJ URZĄDZENIA WEWNĄTRZ KOMORY LODÓWKI:CZ OBSAH

Voor meer informatie over het product, raadpleeg https://eprel.ec.europa.eu/ of scan de QR-code op het energielabel dat bij het apparaat is geleverdPL W przypadku urządzeń do przechowywania wina: „Urządzenie przeznaczone wyłącznie do przechowywania wina” W przypadku urządzenia wolnostojącego zamieszcza się ostrzeżenie: „To urządzenie chłodnicze nie jest przeznaczone do użytku jako urządzenie do zabudowy.” W przypadku urządzeń bez komory czterogwiazdkowej: „To urządzenie chłodnicze nie jest odpowiednie na potrzeby zamrażania środków spożywczych.”

Umieścić żywność w różnych komorach, zgodnie z informacjami w poniższej tabeli Komory chłodziarki Rodzaj żywności Drzwiczki lub półki na drzwiczkach komory lodówki

• Żywność zawierająca konserwanty naturalne, na przykład dżemy, soki, napoje, przyprawy.

• Nie przechowywać żywności łatwo psującej się. Szuflada na owoce i warzywa (szuflada na surówki)

• Owoce, zioła i warzywa należy umieścić osobno w szufladzie na owoce i warzywa.

Nie przechowywać w chłodziarce bananów, cebuli, ziemniaków ani czosnku. Środkowa półka lodówki

• Produkty mleczne, jaja Górna półka lodówki

• Żywność niewymagająca gotowania, na przykład dania gotowe, wędliny, pozostałości. Szuflady/tacka zamrażarki

• Żywność do długotrwałego przechowywania

• Dolna szuflada na surowe mięso, drób, ryby.

• Środkowa szuflada na mrożone warzywa i frytki.

• Górna tacka na lody, mrożone owoce, mrożone wypieki.

• Zaleca się ustawienie temperatury w komorze chłodziarki na 4°C oraz, jeśli to możliwe, na -18°C w komorze zamrażarki.

• W przypadku większości rodzajów żywności najdłuższy czas przechowywania w komorze chłodziarki jest osiągany przy niższych temperaturach. Ponieważ niektóre specyficzne produkty (takie jak świeże owoce i warzywa) w przypadku mniejszych temperatur mogą się zepsuć, zaleca się przechowywanie ich w szufladach, o ile są obecne. Jeśli ich nie przewidziano, należy pozostawić średnie ustawienie termostatu.

• W przypadku żywności mrożonej należy zapoznać się z czasem przechowywania podanym na opakowaniu żywności. Czas przechowywania jest osiągany zawsze, gdy ustawienie uwzględnia temperaturę odniesienia komory (komora z jedną gwiazdką -6°C, z dwoma gwiazdkami -12°C, z trzema gwiazdkami -18°C)POZYCJONOWANIE Urządzenie należy zainstalować w miejscu, w którym temperatura otoczenia odpowiada klasie klimatycznej wskazanej na tabliczce znamionowej urządzenia:

• Rozszerzona umiarkowana (SN): dodaje się ostrzeżenie: „Urządzenie chłodnicze jest przeznaczone do użytku w temperaturze otoczenia mieszczącej się w zakresie od 10 °C do 32 °C”

• Umiarkowana: dodaje się ostrzeżenie (N): „Urządzenie chłodnicze jest przeznaczone do użytku w temperaturze otoczenia mieszczącej się w zakresie od 16 °C do 32 °C”

• Subtropikalna: dodaje się ostrzeżenie (ST): „Urządzenie chłodnicze jest przeznaczone do użytku w temperaturze otoczenia mieszczącej się w zakresie od 16 °C do 38 °C”

• Tropikalna: dodaje się ostrzeżenie (T): „Urządzenie chłodnicze jest przeznaczone do użytku w temperaturze otoczenia mieszczącej się w zakresie od 16 °C do 43 °C”

Termostaty, czujniki temperatury, płytki obwodów drukowanych przez okres co najmniej siedmiu lat od wprowadzenia do obrotu ostatniego egzemplarza danego modelu klamki, zawiasy do drzwi, tace i koszyki przez okres co najmniej siedmiu lat oraz uszczelki drzwiowe przez okres co najmniej 10 lat od wprowadzenia do obrotu ostatniego egzemplarza danego modelu

GWARANCJI Minimalny okres gwarancji: Kraje UE – 2 lata, Turcja – 3 lata, Wielka Brytania – rok, Rosja – rok, Szwecja – 3 lata, Serbia – 2 lata, Norwegia – 5 lat, Maroko – rok, Algieria – 6 miesięcy, Tunezja – gwarancja prawna nie jest wymagana POMOC TECHNICZNA Aby skontaktować się z pomocą techniczną, odwiedź naszą stronę internetową: https://corporate.haier-europe.com/en/ . W sekcji „website” wybierz markę swojego produktu i swój kraj. Zostaniesz przekierowany na konkretną stronę internetową, na której znajdziesz numer telefonu i formularz do kontaktu z pomocą techniczną
