INSTRUKCJA OBSŁUGI 55014090 Niko

Pre pripojenie viac-nasobnych montaznych dosiek:

1 Ku svorkam pripojovacieho konektora pripoje dva vodiče kábla zbernice. Pripojovaci konektor je teraz pripojeny. Pre vytvorenie pripojenia k dalsiemu ovladaciemu privku použite v pripe potreby dalsiu svorku.

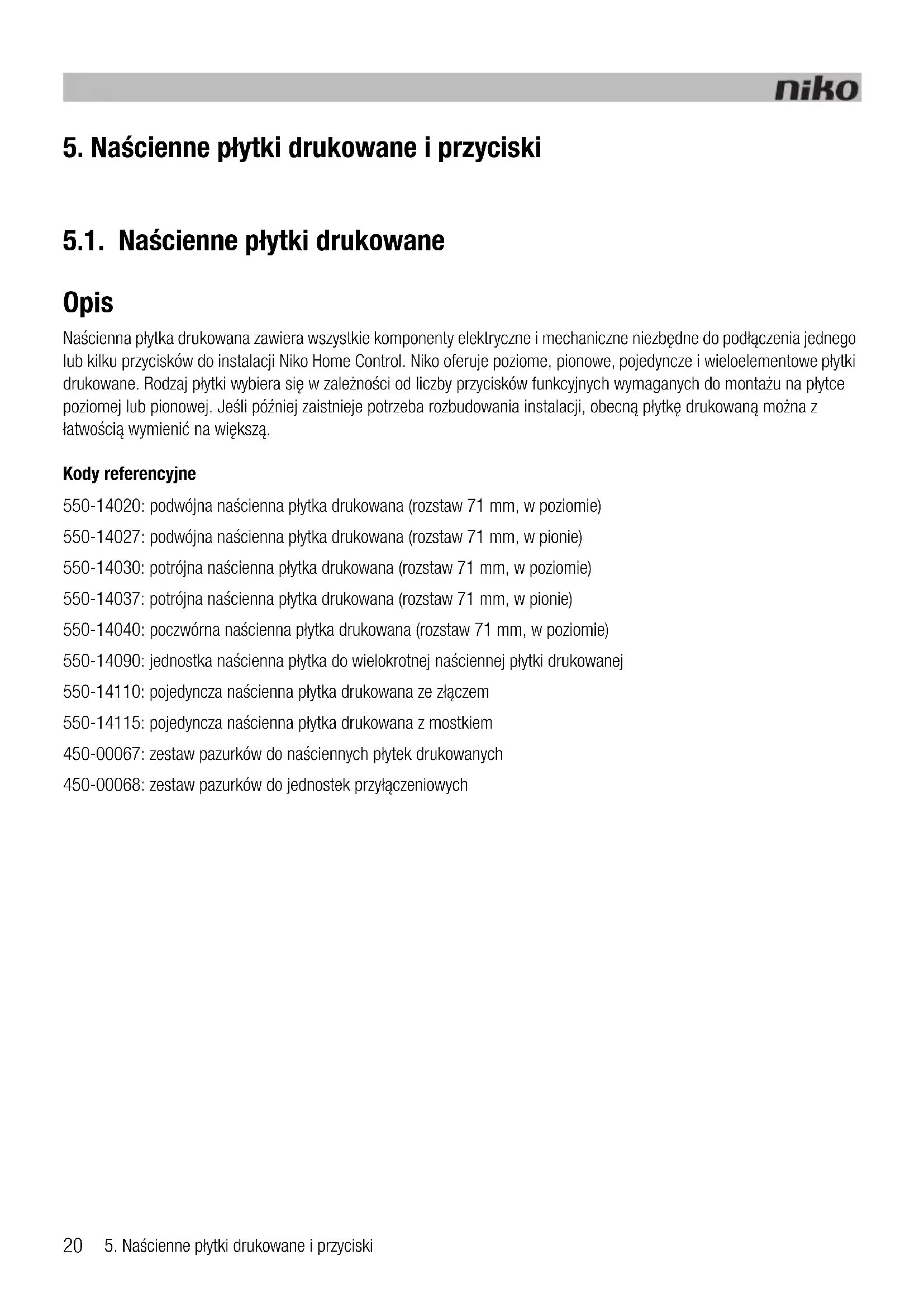

5. Nascienne płtyk dirukowane i przyciski

5.1. Nascienne płytki drukowane

Opis

NaScienna pIytka drukowana zawiera wzystkie komponenty elektryczne i mechanizcne niezbedne do podlaczenia jegnog lub kilku przycisków do instalacji Niko Home Control. Niko oferuje poziome, pionowe, pojedyncze i wieloelementowe pIytki drukowane. Rodzaj pIytki wybiera sie w zaleznosci od liczby przycisków funkcyjnych wymaganych do montazu na pIytc poziomej lub pionowej. Jesli poźnej zaistnieje potrzeba rozbudowania instalacji, obecnay pIytke drukowanamozna z latwość wymienc na growsza.

Kody referencingjne

550-14020: podwojna nascienna płytka drukowana (rozstaw 71 mm, w poziomie)
550-14027: podwojna nascienna płytka drukowana (rozstaw 71 mm, w pionie)
550-14030: potrójna nascienna pplytka drukowana (rozstaw 71 mm, w poziomie)
550-14037: potrójna nascienna plytka drukowana (rozstaw 71 mm, w pionie)
550-14040: poczworna nascienna phtka drukowana (rozstaw 71 mm, w poziomie)
550-14090: jegnostka nascienna ptyka do wielokrotnej nasciennej pflykt drukowanej
550-14110: pojedyncza nascienna pplytka drukowana ze zlaczem
550-14115: pojedyncza nascienna płytka drukowana z mostkiem
450-00067: zestaw pazurków do nasciennych plytek drukowanych
450-00068: zestaw pazurków do"Juststek przyłączeniowych

Instalacja

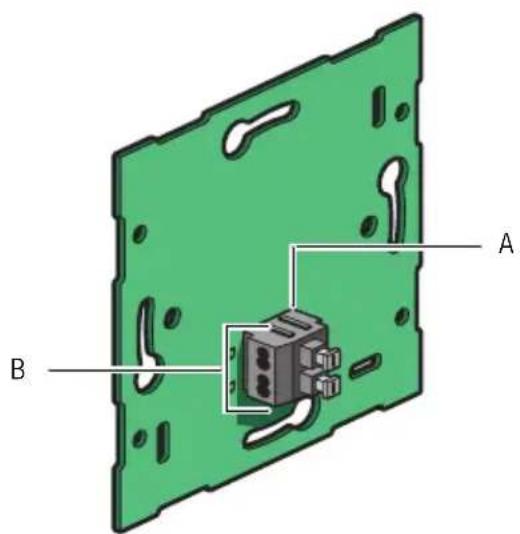

Podłuczanie pojedynczych nasciennych płytek drukowanych

550-14110

A. Złacze wtykowe podwójne
B. Dwa styki z dwoma otworami kaźdy

Podwojne zącze wtykowe jest wykorzystwyane do podlączania kabla magistrali do nasciennych płytek drukowanych i tworzenia podlączenia do kolejnégo elementu sterujućego. Zącze to ma dwa styki z dwoma otworami kaźdy.

Aby podączyć pojedyncze nascienne płytki drukowane, podȩcz magistrale uzywajć dwóch przywodź z kabla magistrali. Kaźdy przywośd podȩcz osobno do"Justego ze styków. Kaźdy styk na nasciennej płytc drukowanej jest oznaczony litera B.

Drukowana płytka nascienna została podłoczona. W razie potrzeby do utworzenia podłoczenia do kolejnégo elementu sterowania wykorzystaj drugi otwor stykowy.

• sciagnij izolamente z przywodów kabla magistrali na odcinku 9 - 10 mm.
• do jegno styku można podłęczyk maksymalnie dwa przywody o srednicy 0.5 - 1 mm kazdy.

Podłuczanie wielokrotnych nasciennych płytek drukowanych

Do kaźdej podłuczanej wielokrotnej nasciennej płytki drukowanej potrzebna jest Jedna Jednostka przyłączeniowa. Jednostki przyłączeniowej są dostepné obsoło. Kaźda Jednostka zawiera podwojne zȩcie wtykowe, co pozwala na pod.§czenie kabla magistrali i ustanowuminium polęczenia z kolejnym elementem sterowania. Zȩcie to ma dwa styki z dwoma otworami kaźdy. Aby podłuczyc widoe elementowe nascienne płytki drukowane:

1 Podlacz dwa przywody kabla magistrali do stykow Jednostki przylączeniowej. Jednostka przylączeniowa została podlączona. W razie potrzeby, do ustanowienia polączenia z kolejnym elementem sterowania wykorzystaj drugi otwor stykowy.

• sciagnij izolamente z przywodów kabla magistrali na odcinku 9 - 10 mm.
• do jegno styku można podłaczyc maksymalnie dwa przywody o srednicy 0.5 - 1 mm kázdy.

2 Usń przyȩzrocysta sąmę z nasciennej pltytki drukowanej w mistręwym zamontowana ma zostAAC Jednostka przyȩczeniowa. Tę Jednostkie przyȩczeniowa montuje są jak najblzej podtynkowej puszek montaquowej.
3 Docisnij jegnestke przylaczeniowa do nasciennej pletki drukowanej, az zatrzasnie sie we walsciwym pofozeniu. Przymocuj jegnestke za pomoca dwoch shrub.

Montaż

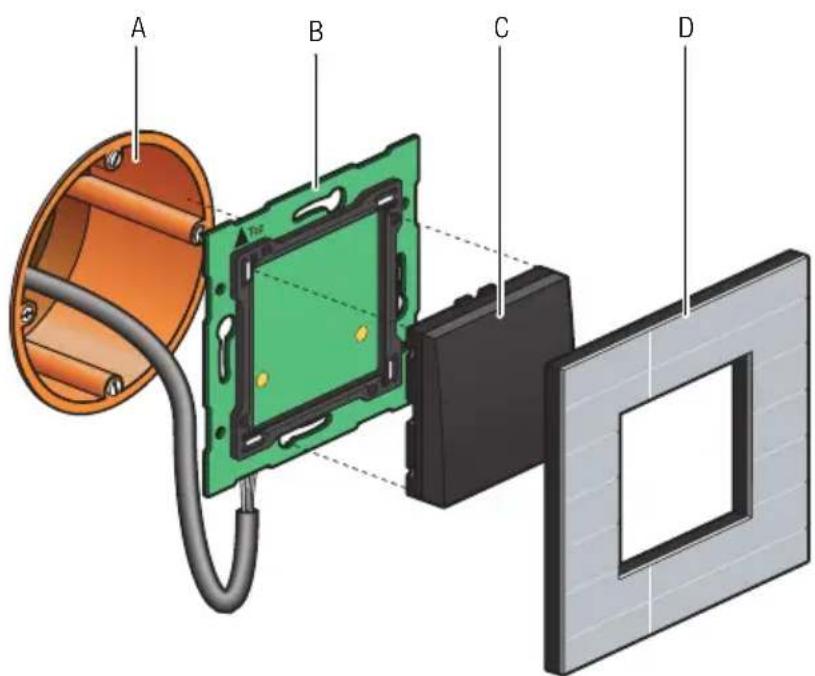

A. Pojedyncza podtynkowa puszka montażowa (niebebęca produktem Niko)
B. Pojedyncza nascienna phtka drukowana
C. Przycisk
D. Ramka nascienna

Schemat instalacji pojedynczych nasciennych plytek drukowanych

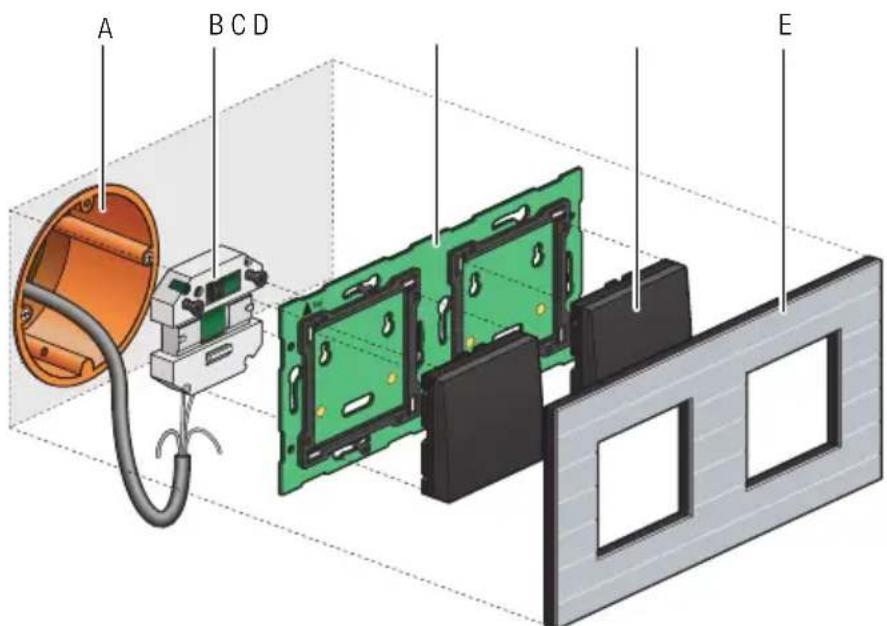

A. Pojedyncza podtynkowa puszka montażowa (niebędęca produktem Niko)
B. Jednostka przyłączeniowa
C. Wieloelementowa nascienna plytka drukowana
D. Przycisk
E. Ramka nascienna

Schemat instalacji wieloelementowych nasciennych plytek drukowanych

Aby zamontowac nascienna phtke drukowan, docisnij Jednostke do pojedynczej puszki montażowej,ź zatrzasnie sie we wąsciwym połozenia. Przymocuj za pomocza szub.

Jesli w podtynkowej puszce montażowej nie ma otworów na s Ruby uzyj zestawu pazurów. Zestawy pazurów do pojedynczych i wielekrotnych nasciennych phtek drukowanych są dostepne-osobno.

Brzewi wększej nasciennej płytki montażowej przymocuj do sciany z pomoczą otworowy na szuby znejdujacych są na płycie.

Na bardzo hierównych scianach lub w połaczeniu z innymi podtynkowymi Jednostkami systemu Niko z mostkiem uzyj pojedynczej nasciennesj płytki drukowanej z metalowym mostkiem. MostkiMZa ze soba laczyc.

Dane techniczne

• materiał nasciennej pflyk drukowanej: zwyica epoksydowa
• grubosc materialu: 1 mm
• jegnoZNACZE podwojne
• wymiary Jednostki przyłączeniowej (wys.x szer.x g): 51 x 43 x 22 mm

5.2. Przyciski standardowe

Opis

Przelaczniki pojedyncze, podwojne, poczworne i szescioelementowe są dostepne z lub bez kontrlki statusu. Przymisci te posiadaj jeder lub kilka przycisków funkcyjnych, uzmgliwij奇ych uzytkownikow obshugwanie fungcji systemu Niko Home Control.

llustraciona

1xx-51001 1xx-51002 1xx-51004 1xx-51006

1xx-52001 1xx-52002 1xx-52004 1xx-52006

Dziolate

Kazdy przycisk funkcyjny要去 sterowania punktem albo obwodem swietlnym, sciemnic sciemnialny punkt swietlny lub aktywowac ustawieten nastroju. Ustawieten nastroju stanowy kombinacja wstepnie zaprogramowych ustawien wyjsciowych.

Przyciski funkcyjne z kontrlok statusu wskazu status odpowiednej fungcji. Za pomocny narzejdo programowania przyzaprogramować kontrolski tak, aby swieciy kiedy fungcja jest wączona lub wȩźczona.

Instalacja

Element sterujuc y skada si z przycisku i Jedneo lub kilku przyciskow fungcyjnych. Instalacje maya uzupelnic dowolnarnak na ciennz naszej seri Niko Pure, Niko Intense lub Niko Original.

A. Pojedyncza podtynkowa puszka montażowa (niebebęcă produktem Niko)
B. Pojedyncza nascienna plytka drukowana
C. Przycisk
D. Ramka nascienna

Schemat instalacji pojedynczych nasciennych pplytek drukowanych

Aby zamontowac przycisk, docisnij Jednostke do nasciennej pplytki drukowanej Niko Home Control, az zatrzasnie sie we wlasciwym pofozeniu. Przycisk zostar zamocowy. Funkje przyciskow funkcyjnych maya przypisać podczas programowania instalacji przyez połęczenie kazdej funkci z unikalnym adresem kazdego przycisku funkcyjngo podczas fazy adresowania. Informacja te są nastepnie przechowywane w sterowniku.

Dane techniczne

potenciat spoczynkowy: 26 VdC (SELV, niskonapieciowe)
- temperatura otoczenia; 0 - 50°C

5.3. Okreslone przyciski funkcyjne

5.3.1. Przyciski sciemniajaçce

Opis

Przyciski sciemniajace są dostepne w konfiguracje jegnoszewoj (trzy przyciski funkcyjne) lub dwurzędowej (szeszc przycisków fungcyjnych), z kontrolka statusu lub bez. Umożliwieja one uzytkownikowy ob.§ugę odpowiednio jederngo alboDWOCHpunktow swietlnych;będ grup punktow swietlnych za posrechnictwem instalacji Niko Home Control.

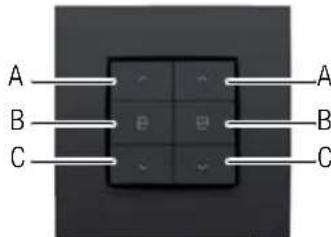

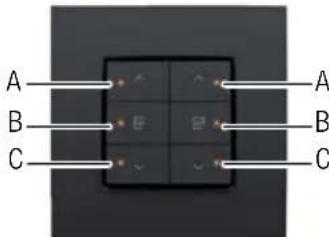

llustraciona

Dziolate

Na kaźdym przycisku okreslone przyciski funkcyjne są ulozone w grupach po trzy. Kaźda grupa zawiera nastepujuce przyciski: „A", „B" i „C".

Przyciski funkcyjne z kontrolka statusu wskazuja status odpowiadajacej im funkcji. Za pomocar narzejdi do programowania moza zaprogramować kontrolki tak, aby swieciy, kiedy fungcja jest wączona lub wączona.

Ponizsza tabela zawiera przyegrads wszystkich przyciskow funkcyjnych.

Status „przed“ Czynność Status „po“
Światto wyłączone	Krótko naciński „A“ (< 0.4 s)	„Pamięć wylączona“ oznacza, ze poziom natężenia Światały osiagini 100%. „Pamięć wylączona“ oznacza, ze poziom natȩżenia Światały powróci do poprzesdniego ustawiania, czyli ostatniego poziomu natȩżenia ustawionego przyzwęczeniem sciemniacza. Opcje „Pamięć wylączona“ i „Pamięć wylączona“ möglich wybrać podczas fazy programgowania instalacji.
Światto wyłączone	Krótko naciński „B“ (< 0.4 s)	Ustawienie preferencyjne (standardowo 50%)
Światto wyłączone	Krótko naciński „C“ (< 0.4 s)	Światto zestaje wylączone. Natȩżenie Światra pozostaje na najnizszym ustawieniu.
Światto wyłączone	Naciśnij i przytrzymaj „A“ (≥ 0.4 s)	Poziom natȩżenia Światra三点bie wrzastał do momentu zwolnienia przycisku lub osiągnięcia maksymalnégo poziomu.
Światto wyłączone Naciśnij i przytrzymaj „B“ (≥ 0.4 s i < 3 s)	Ustawienie preferencyjne (standardowo 50%)
Światto wyłączone Naciśnij i przytrzymaj „B“ (> 3 s) Biezyc y poziom natȩżenia Światra三点bie zastapamiątetany jakono nowe ustawieu preferencejne.
Światto wyłączone	Naciśnij i przytrzymaj „C“ (≥ 0.4 s)	Światto jest wylączone. Natȩżenie Światra三点bie na najnizszym ustawieniu.
Światto wyłączone	Krótko naciński „A“ (< 0.4 s)	Poziom natȩżenia Światra三点bie 100%.
Światto wyłączone	Krótko naciński „B“ (< 0.4 s)	Ustawienie preferencyjne (standardowo 50%)
Światto wyłączone	Krótko naciński „C“ (< 0.4 s)	Światto jest wylączone.
Światto wyłączone	Naciśnij i przytrzymaj „A“ (≥ 0.4 s)	Poziom natȩżenia Światra三点bie wrzastał do momentu zwolnienia przycisku lub osiągnięcia maksymalnégo poziomu.
Światto wyłączone	Naciśnij i przytrzymaj „B“ (< 3 s)	Ustawienie preferencyjne (standardowo 50%)
Światto wyłączone	Naciśnij i przytrzymaj „B“ (> 3 s)	Biezyc y poziom natȩżenia Światra三点bie zastapamiątetany jakono nowe ustawieu preferencejne.
Światto wyłączone	Naciśnij i przytrzymaj „C“ (≥ 0.4 s)	Poziom natȩżenia Światra三点bie spadł do momentu zwolnienia przycisku lub osiągnięcia minimalnégo poziomu.

Instalacja

Patrz Instalacja na stronie 24.

Dane techniczne

potencjat spoczynkowy: 26 VdC (SELV, niskonapięciowe)
- temperatura otoczenia: 0 - 50°C

5.3.2. Przycisk wentylacji

Opis

Przycisk wentylacji uozliwia uzytkownikow obstugiwanie centralnego systemu wentylacji (typu C lub D) za posrechnictwem instalacji Niko Home Control.

Ilustraciona

1xx-52054

Dziolate

Przycisk zawiera cztery przyciski funkcyjne: jeder dla kaźdego ustawenia centralnégo systemu wentylacji (niskie, srednie, wysokie) i jeder uruchamiajacy funkcję kompensacdji dodatkowej. Po sączeniu funkcjki kompensacdji dodatkowej system wentylacji;będzie dziala na najwyźszym ustawieniu przye zdefiniowany czas, zanim powróci do poprzejngo ustawenia.

Instalacja

Patrz Instalacja na stronie 24.

Dane techniczne

potencjat spoczynkowy: 26 VdC (SELV, niskonapieciowe)
- temperatura otoczenia: 0 - 50^

5.3.3. Przycisk sterownik silnika

Opis

Przyciski sterownikia silnika są dostepne w konfiguracje jegnorzędowej (trzy przyciski funkcyjne) lub dwurzedowej (sześć przycisków fungcyjnych). Umożliwieja one uzytkownikowy obstęg sieników jeder lub dwóch grup rolet, załon przyciw splonecznych lub zaluzji weneckich zintegrowanych w instalacji Niko Home Control.

llustraciona

1xx-51033

1xx-51036

1xx-52033 1xx-52036

Dziolate

Na kaźdym przycisku okreslone przyciski funkcyjne są ulozone w grupach po trzy. Kaźda grupa zawiera nastepujuce przyciski: "A", "B" i "C".

Przyciski funkcyjne z kontrlok statusu wskaza status odpowiadajacej im funkci. Za pomoc narzejdi do programowania przyza programować kontrolki tak, aby swieciy sie, kiedy funkca jest wączona lub wączona.

Ponizsza tabela zawiera przyegrads wszystkich przyciskow funkcyjnych.

Status „przed“ Czynno	Ść Status „po“
Brak ruchu	Krótko naciść "A" (< 0.4 s)	Pełne otwarcie / ruch do goły
Brak ruchu	Krótko naciść "B" (< 0.4 s)	Ustawienie preferencyjne (standardowo 50%)
Brak ruchu	Krótko naciść "C" (< 0.4 s)	Pełne zamniȩcie / ruch w doł
Brak ruchu	Naciść i przytrzymaj "A" (≥ 0.4 s)	Otwateranie/ ruch do goły do momentu zwolnienia przycisku.
Brak ruchu	Naciść i przytrzymaj "B" (> 3 s)	Biełąca pożycja zostafa zapamiętana jak nowe ustawuminium preferencejne.
Brak ruchu	Naciść i przytrzymaj "C" (≥ 0.4 s)	Otwateranie/ ruch w doł do momentu zwolnienia przycisku.
W ruchu	Krótko naciść "A" (< 0.4 s)	Zatrzymanie
W ruchu	Krótko naciść "B" (< 0.4 s)	Zatrzymanie
W ruchu	Krótko naciść "C" (< 0.4 s)	Zatrzymanie
W ruchu	Naciść i przytrzymaj "A" (≥ 0.4 s)	Zatrzymanie
W ruchu	Naciść i przytrzymaj "B" (≥ 0,4 s)	Zatrzymanie
W ruchu	Naciść i przytrzymaj "C" (≥ 0.4 s)	Zatrzymanie

Instalacja

Patrz Instalacja na stronie 24.

Dane techniczne

• potencjat spoczynkowy: 26 VdC (SELV, niskonapięciowe)
• temperatura otoczenia: 0 - 50^
