INSTRUKCJA OBSŁUGI 55014110 Niko

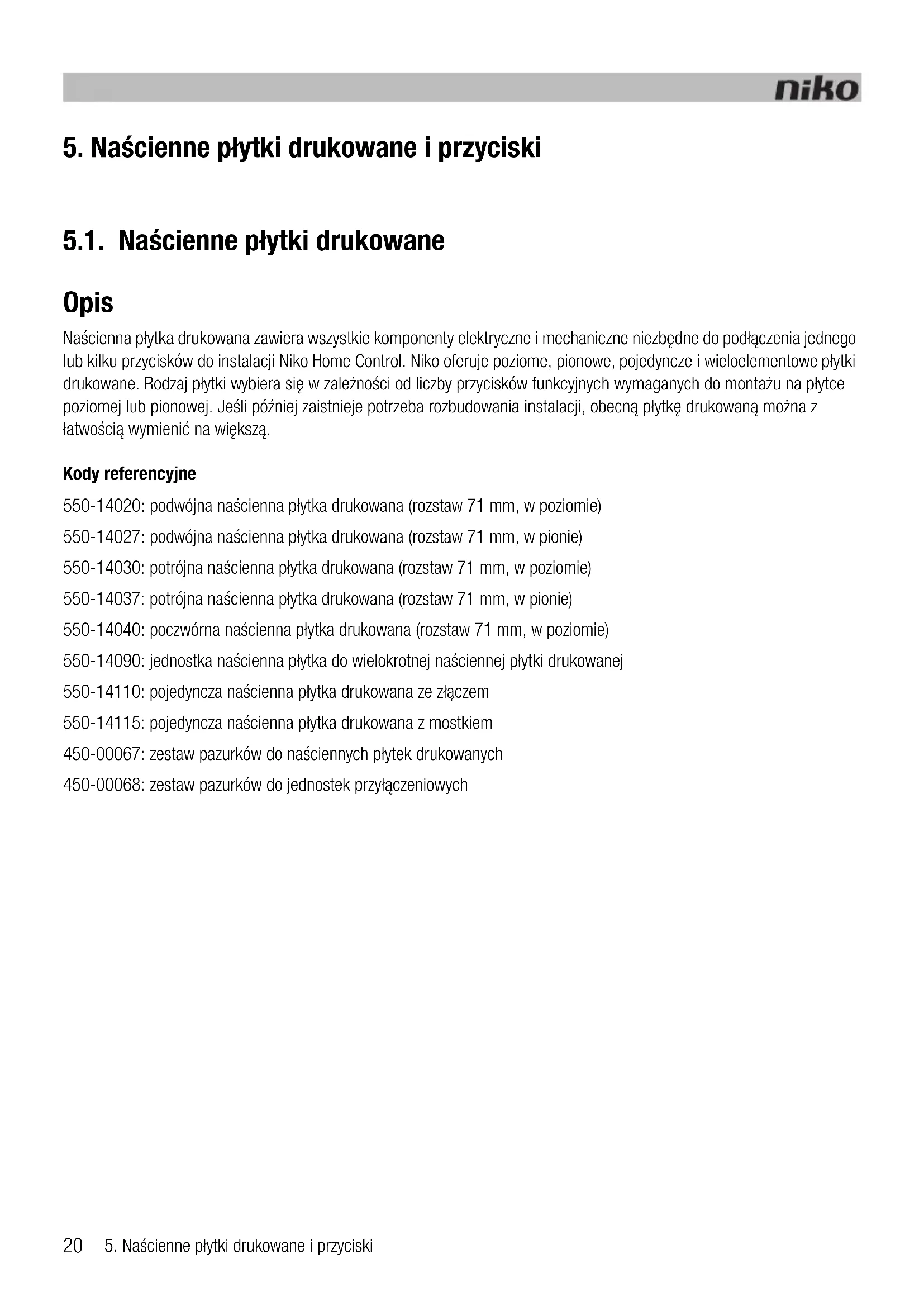

5. Naścienne płytki drukowane i przyciski

5.1. Naścienne płytki drukowane

Opis

Naścienna płytka drukowana zawiera wszystkie komponenty elektryczne i mechaniczne niezbędne do podłączenia jednego lub kilku przycisków do instalacji Niko Home Control. Niko oferuje poziome, pionowe, pojedyncze i wieloelementowe płytki drukowane. Rodzaj płytki wybiera się w zależności od liczby przycisków funkcyjnych wymaganych do montażu na płytce poziomej lub pionowej. Jeśli później zaistnieje potrzeba rozbudowania instalacji, obecną płytkę drukowaną można z łatwością wymienić na większą.

Kody referencyjne

550-14020: podwójna naścienna płytka drukowana (rozstaw 71 mm, w poziomie)
550-14027: podwójna naścienna płytka drukowana (rozstaw 71 mm, w pionie)
550-14030: potrójna naścienna płytka drukowana (rozstaw 71 mm, w poziomie)
550-14037: potrójna naścienna płytka drukowana (rozstaw 71 mm, w pionie)
550-14040: poczwórna naścienna płytka drukowana (rozstaw 71 mm, w poziomie)
550-14090: jednostka naścienna płytka do wielokrotnej naściennej płytki drukowanej
550-14110: pojedyncza naścienna płytka drukowana ze złączem
550-14115: pojedyncza naścienna płytka drukowana z mostkiem
450-00067: zestaw pazurków do naściennych płytek drukowanych
450-00068: zestaw pazurków do jednostek przyłączeniowych

Instalacja

Podłączanie pojedynczych naściennych płytek drukowanych

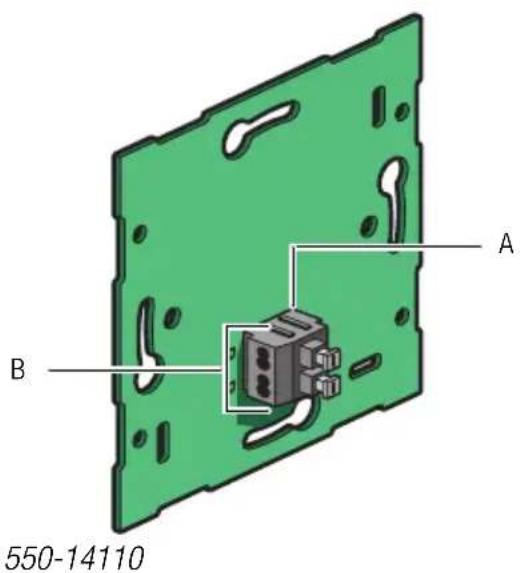

A B 550-14110

A. Złącze wtykowe podwójne

B. Dwa styki z dwoma otworami każdy

Podwójne złącze wtykowe jest wykorzystywane do podłączania kabla magistrali do naściennych płytek drukowanych i tworzenia podłączenia do kolejnego elementu sterującego. Złącze to ma dwa styki z dwoma otworami każdy.

Aby podłączyć pojedyncze naścienne płytki drukowane, podłącz magistrałe używając dwóch przewodów z kabla magistrali. Każdy przewód podłącz osobno do jednego ze styków. Każdy styk na naściennej płytce drukowanej jest oznaczony literą B.

Drukowana płytka naścienna została podłączona. W razie potrzeby do utworzenia podłączenia do kolejnego elementu sterowania wykorzystaj drugi otwór stykowy.

- ściągnij izolację z przewodów kabla magistrali na odcinku 9 - 10 mm.

- do jednego styku można podłączyć maksymalnie dwa przewody o średnicy 0.5 - 1 mm każdy.

Podłączanie wielokrotnych naściennych płytek drukowanych

Do każdej podłączanej wielokrotnej naściennej płytki drukowanej potrzebna jest jedna jednostka przyłączeniowa. Jednostki przyłączeniowe są dostępne osobno. Każda jednostka zawiera podwójne złącze wtykowe, co pozwala na podłączenie kabla magistrali i ustanowienie połączenia z kolejnym elementem sterowania. Złącze to ma dwa styki z dwoma otworami każdy.

Aby podłączyć wieloelementowe naścienne płytki drukowane:

1 Podłącz dwa przewody kabla magistrali do styków jednostki przyłączeniowej. Jednostka przyłączeniowa została podłączona. W razie potrzeby, do ustanowienia połączenia z kolejnym elementem sterowania wykorzystaj drugi otwór stykowy.

- ściągnij izolację z przewodów kabla magistrali na odcinku 9 - 10 mm.

- do jednego styku można podłączyć maksymalnie dwa przewody o średnicy 0.5 - 1 mm każdy.

2 Usuń przezroczystą taśmę z naściennej płytki drukowanej w miejscu, w którym zamontowana ma zostać jednostka przyłączeniowa. Tę jednostkę przyłączeniową montuje się jak najbliżej podtynkowej puszki montażowej.

3 Dociśnij jednostkę przyłączeniową do naściennej płytki drukowanej, aż zatrzaśnie się we właściwym położeniu. Przymocuj jednostkę za pomocą dwóch śrub.

Montaż

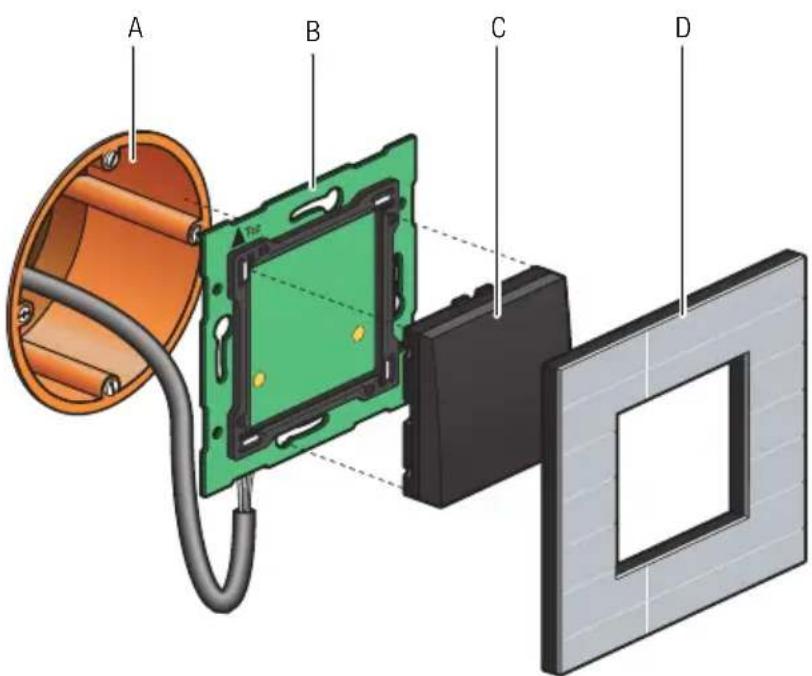

A B C D

Schemat instalacji pojedynczych naściennych płytek drukowanych

A. Pojedyncza podtynkowa puszka montażowa (niebędąca produktem Niko)
B. Pojedyncza naścienna płytka drukowana
C. Przycisk
D. Ramka naścienna

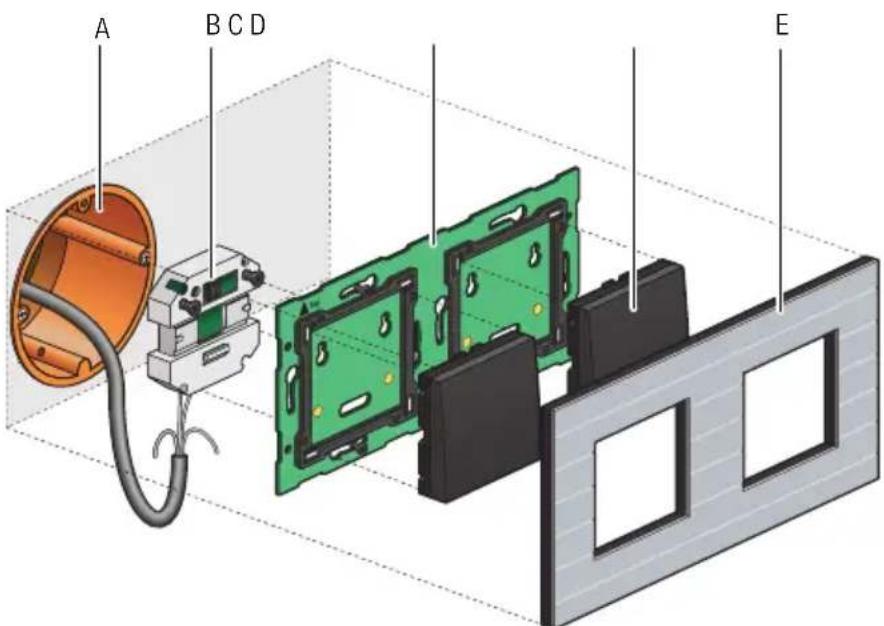

A B C D E

A. Pojedyncza podtynkowa puszka montażowa (niebędąca produktem Niko)
B. Jednostka przyłączeniowa
C. Wieloelementowa naścienna płytka drukowana
D. Przycisk
E. Ramka naścienna

Schemat instalacji wieloelementowych naściennych płytek drukowanych

Aby zamontować naścienną płytkę drukowaną, dociśnij jednostkę do pojedynczej puszki montażowej, aż zatrzaśnie się we właściwym położeniu. Przymocuj za pomocą śrub.

Jeśli w podtynkowej puszce montażowej nie ma otworów na śruby użyj zestawu pazurków. Zestawy pazurków do pojedynczych i wielokrotnych naściennych płytek drukowanych są dostępne osobno.

Brzegi większej naściennej płytki montażowej przymocuj do ściany z pomocą otworów na śruby znajdujących się na płytce.

Na bardzo nierównych ścianach lub w połączeniu z innymi podtynkowymi jednostkami systemu Niko z mostkiem użyj pojedynczej naściennej płytki drukowanej z metalowym mostkiem. Mostki można ze sobą łączyć.

Dane techniczne

• materiał naściennej płytki drukowanej: żywica epoksydowa
• grubość materiału: 1 mm
• jedno złącze podwójne
• wymiary jednostki przyłączeniowej (wys.x szer.x gł): 51 x 43 x 22 mm

5.2. Przyciski standardowe

Opis

Przełączniki pojedyncze, podwójne, poczwórne i sześcioelementowe są dostępne z lub bez kontrolki statusu. Przyciski te posiadają jeden lub kilka przycisków funkcyjnych, umożliwiających użytkownikowi obsługiwanie funkcji systemu Niko Home Control.

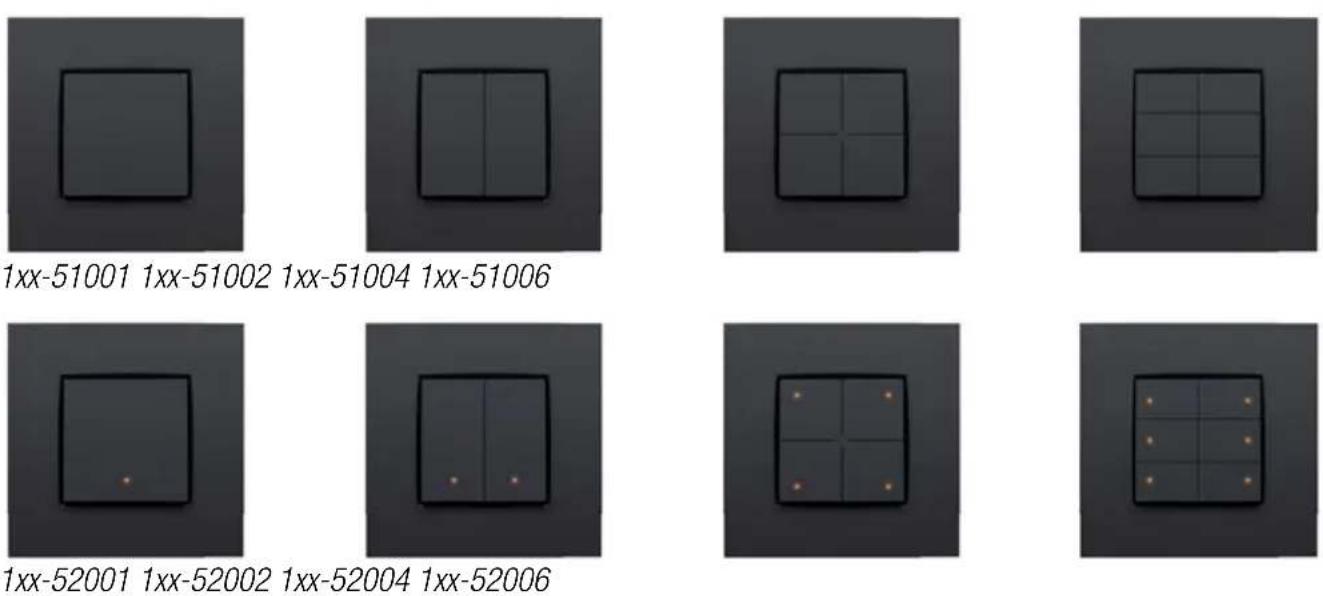

Ilustracja

1xx-51001 1xx-51002 1xx-51004 1xx-51006
1xx-52001 1xx-52002 1xx-52004 1xx-52006

Działanie

Każdy przycisk funkcyjny może sterować punktem albo obwodem świetlnym, ściemnić ściemnialny punkt świetlny lub aktywować ustawienie nastroju. Ustawienie nastroju stanowi kombinację wstępnie zaprogramowanych ustawień wyjściowych.

Przyciski funkcyjne z kontrolką statusu wskazują status odpowiedniej funkcji. Za pomocą narzędzi do programowania można zaprogramować kontrolki tak, aby świeciły kiedy funkcja jest włączona lub wyłączona.

Instalacja

Element sterujący składa się z przycisku i jednego lub kilku przycisków funkcyjnych. Instalację można uzupełnić dowolną ramką naścienną z naszej serii Niko Pure, Niko Intense lub Niko Original.

A B C D

A. Pojedyncza podtynkowa puszka montażowa (niebędąca produktem Niko)

B. Pojedyncza naścienna płytka drukowana

C. Przycisk

D. Ramka naścienna

Schemat instalacji pojedynczych naściennych płytek drukowanych

Aby zamontować przycisk, dociśnij jednostkę do naściennej płytki drukowanej Niko Home Control, aż zatrzaśnie się we właściwym położeniu. Przycisk został zamocowany. Funkcje przycisków funkcyjnych można przypisać podczas programowania instalacji przez połączenie każdej funkcji z unikalnym adresem każdego przycisku funkcyjnego podczas fazy adresowania. Informacje te są następnie przechowywane w sterowniku.

Dane techniczne

• potencjał spoczynkowy: 26 VdC (SELV, niskonapięciowe)
  • temperatura otoczenia: 0 - 50°C

5.3. Określone przyciski funkcyjne

5.3.1. Przyciski ściemniające

Opis

Przyciski ściemniające są dostępne w konfiguracji jednorzędowej (trzy przyciski funkcyjne) lub dwurzędowej (sześć przycisków funkcyjnych), z kontrolką statusu lub bez. Umożliwiają one użytkownikowi obsługę odpowiednio jednego albo dwóch punktów świetlnych bądź grup punktów świetlnych za pośrednictwem instalacji Niko Home Control.

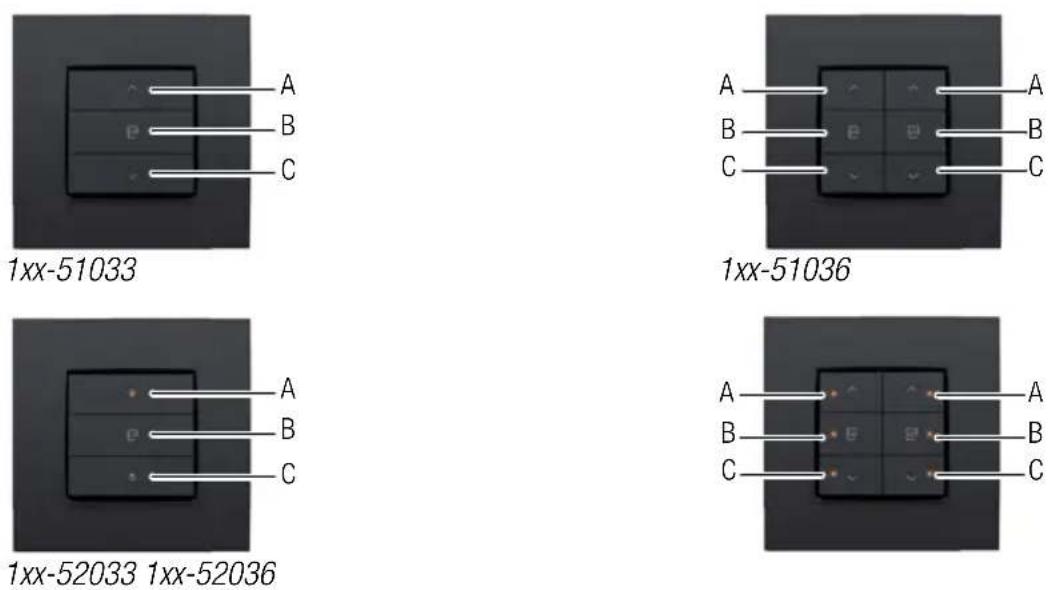

Ilustracja

A B C 1xx-51043

A B C 1xx-51046 A B C

A B C 1xx-52043 1xx-52046

A B C A B C

Działanie

Na każdym przycisku określone przyciski funkcyjne są ułożone w grupach po trzy. Każda grupa zawiera następujące przyciski: „A”, „B” i „C”.

Przyciski funkcyjne z kontrolką statusu wskazują status odpowiadającej im funkcji. Za pomocą narzędzi do programowania można zaprogramować kontrolki tak, aby świeciły, kiedy funkcja jest włączona lub wyłączona.

Poniższa tabela zawiera przegląd wszystkich przycisków funkcyjnych.

Status „przed” Czynność Status „po”
Światło wyłączone	Krótko naciśnij „A” (< 0.4 s)	„Pamięć wyłączona” oznacza, że poziom natężenia światła osiągnie 100%.„Pamięć włączona” oznacza, że poziom natężenia światła powróci do poprzedniego ustawienia, czyli ostatniego poziomu natężenia ustawionego przed wyłączeniem ściemniacza.Opcje „Pamięć wyłączona” i „Pamięć włączona” można wybrać podczas fazy programowania instalacji.
Światło wyłączone	Krótko naciśnij "B" (< 0.4 s)	Ustawienie preferencyjne (standardowo 50%)
Światło wyłączone	Krótko naciśnij "C" (< 0.4 s)	Światło zostaje wyłączone. Natężenie światła pozostaje na najniższym ustawieniu.
Światło wyłączone	Naciśnij i przytrzymaj "A" (≥ 0.4 s)	Poziom natężenia światła będzie wzrastał do momentu zwolnienia przycisku lub osiągnięcia maksymalnego poziomu.
Światło wyłączone	Naciśnij i przytrzymaj "B"(≥ 0.4 si < 3 s)	Ustawienie preferencyjne (standardowo 50%)
Światło wyłączone	Naciśnij i przytrzymaj „B” (> 3 s) Bieżący	poziom natężenia światła został zapamiętany jako nowe ustawienie preferencyjne.
Światło wyłączone	Naciśnij i przytrzymaj „C” (≥ 0.4 s)	Światło jest włączone. Natężenie światła pozostaje na najniższym ustawieniu.
Światło włączone	Krótko naciśnij "A" (< 0.4 s)	Poziom natężenia światła osiągnie 100%.
Światło włączone	Krótko naciśnij "B" (< 0.4 s)	Ustawienie preferencyjne (standardowo 50%)
Światło włączone	Krótko naciśnij "C" (< 0.4 s)	Światło jest włączone.
Światło włączone	Naciśnij i przytrzymaj "A" (≥ 0.4 s)	Poziom natężenia światła będzie wzrastał do momentu zwolnienia przycisku lub osiągnięcia maksymalnego poziomu.
Światło włączone	Naciśnij i przytrzymaj "B" (< 3 s)	Ustawienie preferencyjne (standardowo 50%)
Światło włączone	Naciśnij i przytrzymaj "B" (> 3 s)	Bieżący poziom natężenia światła został zapamiętany jako nowe ustawienie preferencyjne.
Światło włączone	Naciśnij i przytrzymaj "C" (≥ 0.4 s)	Poziom natężenia światła będzie spadał do momentu zwolnienia przycisku lub osiągnięcia minimalnego poziomu.

Instalacja

Patrz Instalacja na stronie 24.

Dane techniczne

• potencjał spoczynkowy: 26 VdC (SELV, niskonapięciowe)
  • temperatura otoczenia: 0 - 50°C

5.3.2. Przycisk wentylacji

Opis

Przycisk wentylacji umożliwia użytkownikowi obsługiwanie centralnego systemu wentylacji (typu C lub D) za pośrednictwem instalacji Niko Home Control.

llustracja

Przycisk zawiera cztery przyciski funkcyjne: jeden dla każdego ustawienia centralnego systemu wentylacji (niskie, średnie, wysokie) i jeden uruchamiający funkcję kompensacji dodatkowej. Po włączeniu funkcji kompensacji dodatkowej system wentylacji będzie działął na najwyższym ustawieniu przez zdefiniowany czas, zanim powróci do poprzedniego ustawienia.

Instalacja

Patrz Instalacja na stronie 24.

Dane techniczne

• potencjał spoczynkowy: 26 VdC (SELV, niskonapięciowe)
  • temperatura otoczenia: 0 - 50°C

5.3.3. Przycisk sterownika silnika

Opis

Przyciski sterownika silnika są dostępne w konfiguracji jednorzędowej (trzy przyciski funkcyjne) lub dwurzędowej (sześć przycisków funkcyjnych). Umożliwiają one użytkownikowi obsługę silników jednej lub dwóch grup rolet, zasłon przeciwsłonecznych lub żaluzji weneckich zintegrowanych w instalacji Niko Home Control.

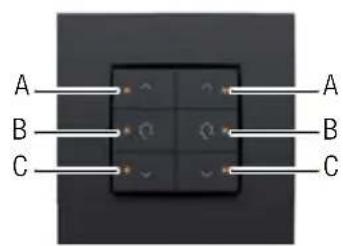

Ilustracja

Działanie

Na każdym przycisku określone przyciski funkcyjne są ułożone w grupach po trzy. Każda grupa zawiera następujące przyciski: "A", "B" i "C".

Przyciski funkcyjne z kontrolką statusu wskażą status odpowiadającej im funkcji. Za pomocą narzędzi do programowania można zaprogramować kontrolki tak, aby świeciły się, kiedy funkcja jest włączona lub wyłączona.

Poniższa tabela zawiera przegląd wszystkich przycisków funkcyjnych.

Status „przed” Czynność Status „po”
Brak ruchu	Krótko naciśnij "A" (< 0.4 s)	Pełne otwarcie / ruch do góry
Brak ruchu	Krótko naciśnij "B" (< 0.4 s)	Ustawienie preferencyjne (standardowo 50%)
Brak ruchu	Krótko naciśnij "C" (< 0.4 s)	Pełne zamknięcie / ruch w dół
Brak ruchu	Naciśnij i przytrzymaj "A" (≥ 0.4 s)	Otwieranie/ ruch do góry do momentu zwolnienia przycisku.
Brak ruchu	Naciśnij i przytrzymaj "B" (> 3 s)	Bieżąca pozycja została zapamiętana jako nowe ustawienie preferencyjne.
Brak ruchu	Naciśnij i przytrzymaj "C" (≥ 0.4 s)	Otwieranie/ ruch w dół do momentu zwolnienia przycisku.
W ruchu	Krótko naciśnij "A" (< 0.4 s)	Zatrzymanie
W ruchu	Krótko naciśnij "B" (< 0.4 s)	Zatrzymanie
W ruchu	Krótko naciśnij "C" (< 0.4 s)	Zatrzymanie
W ruchu	Naciśnij i przytrzymaj "A" (≥ 0.4 s)	Zatrzymanie
W ruchu	Naciśnij i przytrzymaj "B" (≥ 0,4 s)	Zatrzymanie
W ruchu	Naciśnij i przytrzymaj "C" (≥ 0.4 s)	Zatrzymanie

Instalacja

Patrz Instalacja na stronie 24.

Dane techniczne

• potencjał spoczynkowy: 26 VdC (SELV, niskonapięciowe)
  • temperatura otoczenia: 0 - 50°C
