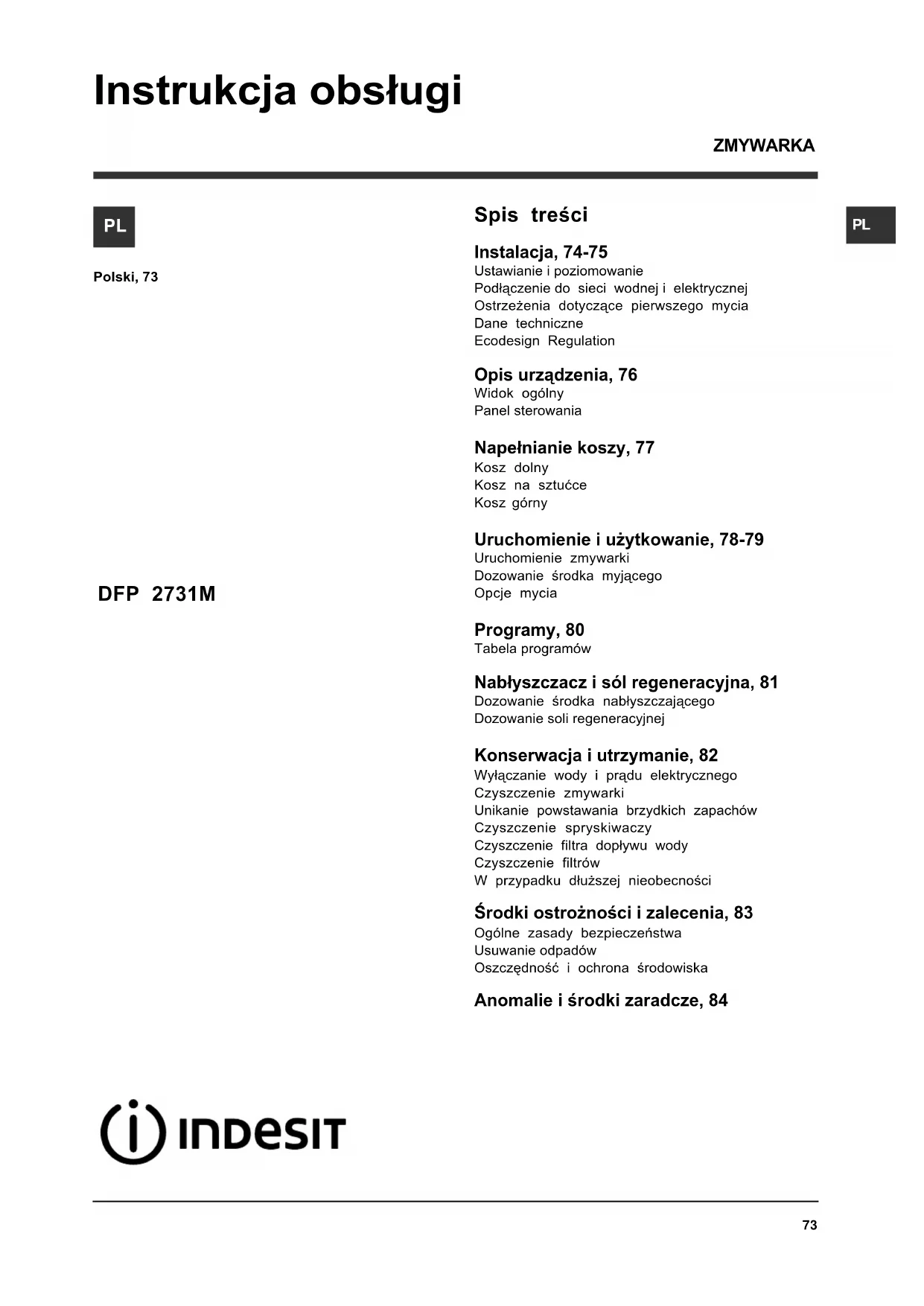

DFP 2731M NX EU - Zmywarki INDESIT - Bezpłatna instrukcja obsługi

INSTRUKCJA OBSŁUGI DFP 2731M NX EU INDESIT

Ustawianie i poziomowanie

Podłączenie do sieci wodnej i elektrycznej

Ostrzeżenia dotyczące pierwszego mycia

Napełnianie koszy, 77

Uruchomienie i użytkowanie, 78-79

Uruchomienie zmywarki

Dozowanie środka myjącego

Nabłyszczacz i sól regeneracyjna, 81

Dozowanie środka nabłyszczającego

Dozowanie soli regeneracyjnej

Konserwacja i utrzymanie, 82

Wyłączanie wody i prądu elektrycznego

Czyszczenie zmywarki

Unikanie powstawania brzydkich zapachów

Czyszczenie spryskiwaczy

Czyszczenie filtra dopływu wody

W przypadku dłuższej nieobecności

Środki ostrożności i zalecenia, 83

Ogólne zasady bezpieczeństwa

Oszczędność i ochrona środowiska

Anomalie i środki zaradcze, 84

PL DFP 2731M ZMYWARKAPL

Instalacja Należy zachować niniejszą książeczkę, aby móc z niejkorzystać w każdej chwili. W przypadku sprzedaży, odstąpienialub przeniesienia zmywarki, upewnić się, że instrukcja obsługipozostała razem z urządzeniem.Należy uważnie przeczytać instrukcję: zawiera ona ważneinformacje dotyczące instalacji, obsługi i bezpieczeństwa. W przypadku przenoszenia należy trzymać urządzenie w pozycji pionowej; w razie konieczności przechylić je do tyłu.To urządzenie zostało zaprojektowane do użytku domowegolub podobnych zastosowań, na przykład:- w pomieszczeniach przystosowanych do użytku kuchennegoprzez personel w sklepach, biurach i innych miejscach pracy;- w domach kolonijnych;- do użytku przez klientów w hotelach, motelach i innych obiektachtypu mieszkaniowego;- w pensjonatach bed and breakfast. Ustawianie i poziomowanie 1. Rozpakować urządzenie i sprawdzić czy nie uległo uszkodzeniupodczas transportu.W przypadku stwierdzenia uszkodzeń nie podłączać go ipowiadomić sprzedawcę.2. Ustawić zmywarkę tak, aby jej boki lub tył przylegały dosąsiadujących z nią mebli lub do ściany. Urządzenie może teżzostać zabudowane pod jednolitym blatem kuchennym * (patrz karta montażowa).3. Ustawić zmywarkę na równym i twardym podłożu.Skompensować nierówności odkręcając lub dokręcając przednienóżki aż urządzenie znajdzie się w pozycji poziomej. Dokładnewypoziomowanie nadaje stabilność i pozwala uniknąć wibracji,hałasu oraz przesuwania się zmywarki. 4

*. Aby wyregulować wysokość tylnej nóżki, należy przekręcić sześciokątną tuleję w kolorze czerwonym, znajdującą się w dolnej,przedniej, środkowej części zmywarki za pomocą kluczasześciokątnego 8 mm, obracając ją w kierunku zgodnym z ruchemwskazówek zegara, aby zwiększyć wysokość i w kierunkuprzeciwnym do ruchu wskazówek zegara, aby ją zmniejszyć(patrz karta instrukcji zabudowy załączona do dokumentacji). Podłączenie do sieci wodnej i elektrycznej Przystosowanie instalacji elektrycznej oraz hydraulicznejpowinno być dokonywane wyłącznie przez wykwalifikowanypersonel.Zmywarka nie powinna być ustawiona na przewodachrurowych ani na kablu zasilania elektrycznego.Urządzenie powinno być podłączone do sieci wodociągowejprzy zastosowaniu nowych przewodów rurowych.Nie należy ponownie wykorzystywać starych przewodów.Przewody doprowadzające i odprowadzające wodę orazprzewód zasilania elektrycznego mogą być skierowane w prawolub w lewo, aby umożliwić jak najlepszą instalację. Podłączenie przewodu

doprowadzającego wodę • Do króćca zimnej wody: dobrze przykręcić przewóddoprowadzający do kurka z końcówką gwintowaną 3/4 gaz;przed dokręceniem spuścić wodę aż stanie się przejrzysta,aby ewentualne zanieczyszczenia nie zatkały urządzenia.• Do króćca ciepłej wody: w przypadku instalacji centralnegoogrzewania zmywarka może być zasilana ciepłą wodą z sieci,o ile jej temperatura nie przekracza 60°C.Przykręcić przewód do kurka zgodnie z opisem dla króćcazimnej wody. Jeśli długość przewodu doprowadzającego jestniewystarczająca, należy zwrócić się do specjalistycznego sklepulub do autoryzowanego technika (patrz Serwis Techniczny). Ciśnienie wody powinno mieścić się w zakresie wartości podanych w tabeli danych technicznych (patrz obok). Należy zwrócić uwagę, aby na przewodzie nie było zgięćani zwężeń. Podłączenie węża odprowadzającego wodę Podłączyć przewód odprowadzający, nie zginając go, do przewodukanalizacyjnego o średnicy minimum 4 cm.Przewód odprowadzający musi znajdować się na wysokości od40 do 80 cm od podłogi lub podłoża, na którym umieszczonozmywarkę (A).Przed podłączeniem przewodu odprowadzającego wodę dosyfonu zlewozmywaka, należy usunąć plastikową zatyczkę (B). Zabezpieczenie przed zalaniem Aby zagwarantować, że nie dojdzie do zalania, zmywarka:- wyposażona jest w system przerywający dopływ wody wprzypadku pojawienia się nieprawidłowości w działaniu lubwewnętrznych wycieków.Niektóre modele wyposażone są w dodatkowe urządzeniezabezpieczające New Acqua Stop *, które gwarantuje ochronę przed zalaniem również w przypadku pęknięcia przewodudoprowadzającego wodę. UWAGA: NIEBEZPIECZNE NAPIĘCIE! Przewód doprowadzający wodę nie może być w żadnymwypadku cięty, gdyż zawiera on elementy znajdujące się podnapięciem. * Tylko w niektórych modelach.PL

Podłączenie do sieci elektrycznej Przed włożeniem wtyczki do gniazdka należy się upewnić, czy:• gniazdko ma odpowiednie uziemienie i odpowiadaobowiązującym przepisom;• gniazdko jest w stanie wytrzymać maksymalne obciążeniemocy urządzenia, wskazane na tabliczce znamionowejumieszczonej na wewnętrznej obudowie drzwi (patrz rozdziałOpis zmywarki);• napięcie zasilania odpowiada wartościom podanym na tabliczceznamionowej umieszczonej na wewnętrznej obudowie drzwi;• gniazdko jest kompatybilne z wtyczką urządzenia. Wprzeciwnym wypadku należy zlecić wymianę wtyczkiautoryzowanemu technikowi (patrz Serwis Techniczny); niestosować przedłużaczy ani rozgałęźników. Po zainstalowaniu urządzenia przewód zasilanaelektrycznego oraz gniazdko elektryczne powinny być łatwodostępne. Przewód nie powinien być powyginany ani zgnieciony. Przewód powinien być okresowo sprawdzany i wymienianywyłącznie przez autoryzowanych techników (patrz SerwisTechniczny). Producent nie ponosi żadnej odpowiedzialności w przypadkunieprzestrzegania tych zasad.

ECODESIGN REGULATION Cykl prania ECO to program standardowy, do którego odnoszą się dane etykiety energetycznej; cykl ten jest odpowiedni do mycia średnio

zabrudzonych naczyń i jest najbardziej wydajnym programem pod względem zużycia energii elektrycznej i wody dla tego rodzaju naczyń. Aby zmniejszyć zużycie wody i energii, staraj się uruchamiać zmywarkę, gdy jest całkowicie wypełniona.Zużycie w trybie stand-by: Zużycie w trybie left-on: 3 W - zużycie w trybie off: 1,3 WTabela zużycia wody i energii dla głównych cykli * Dane programu są laboratoryjnymi wartościami zmierzonymi zgodnie z europejską normą EN 50242.

** Dane określono na podstawie pomiarów w warunkach użytkowania i zapełniania zmywarki przez użytkownika.

Pasek antykondensacyjny* Po zabudowaniu zmywarki otworzyć drzwi i przykleić przezroczystypasek samoprzylepny pod drewnianym blatem, aby zabezpieczyćgo przed ewentualnymi skroplinami. Ostrzeżenia dotyczące pierwszego mycia Po zainstalowaniu, tuż przed pierwszym zmywaniem, napełnićdo końca wodą pojemnik na sól, a następnie dodać około 1 kg soli(patrz rozdział Środek nabłyszczający i sól regeneracyjna): tonormalne, że woda przelewa się. Wybrać stopień twardości wody (patrz rozdział Środek nabłyszczający i sól regeneracyjna). - Po wsypaniu lampka kontr. BRAK SOLI * zgaśnie.

Nie napełnienie pojemnika na sól może spowodować uszkodzenie zmiękczacza wody i elementu grzewczego. Dane techniczne Wymiary szerokość cm 60 wysokość cm 85 głębokość cm 60

Pojemność 14 nakryć standardowych Ciśnienie wody zasilania 0,05 ÷ 1 Mpa (0,5 ÷ bar) 7,25 – 145 psi Napięcie zasilania elektrycznego Patrz tabliczka danych technicznych Całkowita moc pochłaniana Patrz tabliczka danych technicznych Bezpiecznik topikowy Patrz tabliczka danych technicznych

Niniejsze urządzenie zostało wyprodukowane zgodnie z na stępującymi dyrektywami unij nymi: -2006/95/EC (o Niskim Napięciu) - 2004/108/EC (o Zgodności Elektromagnetycznej) - 2005/32/EC (Comm. Reg. 1275/2008) (Ecodesign) -97/17/EC (Nakładanie

etykietek) - 2002/96/EC Warunki standardowe * Warunki użytkownika **

Zużycie energii (KWh/cykl) Zużycie wody (KWh/cykl) Czas trwania (min/cykl) Zużycie energii (KWh/cykl) Zużycie wody (KWh/cykl) Czas trwania (min/cykl) INTENSYWNY 1,65 16 150 1,45 15 135

NORMALNY 1,35 16 120 1,20 15 110PL

4. Regulacja wysokości kosza

10. Pojemniki na środek myjący i

11. Tabliczka znamionowa

12. Panel sterowania

***Tylko dla modeli do całkowitej zabudowy.

* Tylko w niektórych modelach.

Numery i rodzaje programów zmieniają się w zależności od modelu zmywarki.

Panel sterowania Przycisk i kontrolkaPołowa wsadu*Kontrolka Brak soli*Pokrętło WybórprogramówKontrolka Brak środkanabłyszczającego*Kontrolka Zakończeniezmywania i start zopóźnieniem 9 h*Przycisk i kontrolka Start zopóźnieniem*Przycisk i kontrolkaStart/PauzaPrzycisk i kontrolka*On-Off/ResetKontrolka Mycie i startz opóźnieniem 3 h*Kontrolka Suszenie istart z opóźnieniem 6 h*PL

* Tylko w niektórych modelach. Zmienne co do ilości i położenia. Przed napełnieniem koszy, należy usunąć z naczyń resztki żywnościopróżnić szklanki oraz kieliszki z pozostałych w nich płynów.Po napełnieniu koszy sprawdzić czy spryskiwaczeobracają się swobodnie. Kosz dolny i kosz na sztućce W koszu dolnym może umieszczać garnki, pokrywki, talerze,salaterki, sztućce, itp.Duże talerze i pokrywki najlepiej umieścićpo bokach kosza.Niektóre modele zmywarek wyposażone są w pochylne półki *, można je ustawiać w pozycji pionowej do wkładania talerzy lubw pozycji poziomej do wkładania garnków, salaterek i patelni.Koszyki na sztućce mogą być różnego typu, składane i nieskładane,w zależności od modelu zmywarki. Kosz nieskładany może byćumieszczony wyłącznie w przedniej części dolnego kosza.Oba rodzaje koszy sąwyposażone w kratki górnesłużące do lepszegorozmieszczenia sztućców. Noże i ostro zakończone narzędzia należy układać w koszuna sztućce tak, aby ich ostre końce były skierowane w dół lub teżumieszczać je na uchylnych półeczkach górnego kosza w pozycjipoziomej. Kosz górny Należy umieszczać w nim delikatne i lekkie naczynia: szklanki,filiżanki, talerzyki, niskie salaterki. Półeczki o różnym stopniu nachylenia Półeczki można ustawiać nadwóch różnychwysokościach, aby jaknajlepiej rozmieścićnaczynia w koszyku.Kieliszki można ustawiać wbezpieczny sposób dziękipółeczkom, wsuwającnóżkę kieliszka wodpowiednie otwory. Regulowanie wysokości górnego kosza Aby ułatwić ładowanie naczyń, można umieścić kosz górny wpołożeniu wysokim lub niskim. Najlepiej regulować wysokość kosza górnego przyPUSTYM KOSZU.Nie należy NIGDY podnosić ani nie opuszczać kosza tylkoz jednej strony.Otworzyć blokady prowadnic kosza poprawej i po lewej stronie i wyjąć kosz;umieścić go wyżej lub niżej, przesunąćgo po prowadnicach aż do zaskoczeniaprzednich kółeczek i zamknąć blokady(patrz rysunek).Jeśli kosz wyposażony jest w uchwyty Dual Space (patrz rysunek), należy wysunąć górny kosz aż do ogranicznika,trzymając za uchwyty znajdujące się pobokach kosza przesunąć go w górę lubw dół; podczas opuszczania kosza należygo przytrzymać. Naczynia nieodpowiednie do mycia w zmywarce • Przedmioty drewniane, z uchwytem drewnianym lub rogowymlub z klejonymi częściami.• Przedmioty z aluminium, miedzi, mosiądzu, cyny lub stopów cyny.• Naczynia z plastiku nieodpornego na wysokie temperatury.• Stara lub ręcznie malowana porcelana.• Stare srebra. Natomiast srebra inne niż antyczne można myćprzy pomocy programu delikatnego, upewniwszy sięwcześniej, że nie stykają się one z innymi metalami. Zleca się używanie naczyń nadających się do mycia wzmywarce.PL

Uruchomienie i użytkowanie

Dozowanie środka myjącego Dobry rezultat mycia zależy również od właściwegodozowania środka myjącego, jego nadmierna ilość niezwiększa skuteczności mycia, powoduje natomiastzanieczyszczenie środowiska. Należy używać wyłącznie środka myjącego do zmywarek. NIE UŻYWAĆ środków do mycia ręcznego. Nadmiar środka myjącego może być powodempozostania piany po zakończeniu cyklu. Używanie tabletek dozwolone jest tylko w tych maszynach gdzie jest opcja TABLETKI WIELOFUNKCYJNE. Najlepsze efekty mycia i suszenia można osiągnąć używając środków myjących w proszku, środkównabłyszczających w płynie oraz soli.pojemnik A: Środek do myciapojemnik B: Środek do mycia wstępnego1. Otworzyć pokrywę C, naciskającprzycisk D.2. Dodać odpowiednią ilość środkamyjącego podaną w Tabeliprogramów:• w proszku: pojemniki A i B.• tabletki: kiedy program wymaga 1tabletki, umieścić ją w pojemniku A izamknąć pokrywę; kiedy wymaga 2,umieścić drugą na dnie komory.3. Usunąć pozostałości środka myjącego z krawędzi pojemnika izamknąć pokrywę tak, aby się zatrzasnęła. * Tylko w niektórych modelach.

Uruchomienie zmywarki 1. Otworzyć zawór dopływu wody.2. Nacisnąć przycisk ON-OFF: wszystkie kontrolki znajdujące sięna panelu sterowaniawłącząsię na kilka sekund.3. Otworzyć drzwiczki i umieścić we właściwym pojemnikuodpowiednią ilość środka myjącego (patrz poniżej).4. Napełnić kosze (patrz Napełnianie koszy) i zamknąć drzwiczki.5. Wybrać program, obracając pokrętło WYBÓR PROGRAMU wkierunku zgodnym z ruchem wskazówek zegara: ustawićwskaźnik znajdujący się na pokrętle na numerze lub na symbolużądanego programu. Kontrolka odpowiadająca przyciskowiSTART/STOP zacznie pulsować.6. Wybrać opcje zmywania* (patrz obok).7. Włączyć naciskając przycisk START, kontrolka przestaniepulsować i będzie świecić stałym światłem. Włączenie się kontrolkizmywania informuje o rozpoczęciu programu.8. Pod zakończeniu programu włącza się kontrolka KONIEC (stałe,światło). Wyłączyć urządzenie naciskając przycisk ON-OFF,zamknąć zawór wody i wyjąć wtyczkę z gniazdka.9. Przed wyjęciem naczyń odczekać kilka minut, aby uniknąćpoparzenia się. Rozładować kosze, zaczynając od dolnego. - Aby obniżyć zużycie energii elektrycznej, w

niektórych warunkach NIE użytkowania, maszyna

automatycznie wyłączy się.

Zmiana programu w trakcie jego trwania W przypadku wyboru niewłaściwego programu możliwa jest jegozmiana, pod warunkiem, że został on uruchomiony przed chwilą:aby po włączeniu zmywania zmienić wybrany cykl, należywyłączyć urządzenie naciskając dłużej przycisk ON/OFF/Reset,ponownie je włączyć tym samym przyciskiem i dokonać wyborunowego programu oraz opcji. Dokładanie dodatkowych naczyń Nacisnąć przycisk Start/Pauza, (światło przycisku pulsuje).Otworzyć drzwi, uważając na wydobywającą się parę, i włożyćnaczynia. Zamknąć drzwi i nacisnąć przycisk Start/Pauza (światłostałe): cykl zostanie wznowiony.Po naciśnięciu przycisku Start/Stop w celu zatrzymaniaurządzenia następuje przerwanie zarówno programu, jak iopóźnionego Startu*, jeśli jest on ustawiony.W tej fazie zmiana programu nie jest możliwa. Przypadkowe zatrzymanie Jeśli podczas zmywania drzwi zostaną otwarte lub wystąpiprzerwa w dopływie prądu, program zostanie przerwany. Zchwilą zamknięcia drzwi lub przywrócenia dopływu prąduprogram jest kontynuowany od momentu, w którym zostałprzerwany.PL

Jeśli naczyń jest niewiele, można wykonać mycie z połową

wsadu, oszczędzając wodę, energię i środek myjący. Wybrać

program, nacisnąć przycisk POŁOWA WSADU: zaświeci się

Należy pamiętać, aby zmniejszyć o połowę ilość środka

Najlepiej stosować środek myjący w proszku.

Ta opcja nie jest dostępna z programem: Szybki.

Start z opóźnieniem*

Możliwe jest opóźnienie uruchomienia programu o 3, 6 lub 9 godzin:

1. Po wybraniu żądanego programu zmywania i ewentualnych

innych opcji nacisnąć przycisk START Z OPÓŹNIENIEM: zaświeci

2. Wybrać żądany sposób uruchomienia naciskając przycisk Start

z opóźnieniem, kontrolki zmywania (3 godziny), suszenia (6 godzin)

i zakończenia zmywania (9 godzin) zaświecą się kolejno.

Ponowne naciśnięcie przycisku Start z opóźnieniem spowoduje

anulowanie opcji i wyłączenie kontrolki.

3. Po dokonaniu wyboru nacisnąć przycisk Start/Stop, rozpocznie

się wtedy odliczanie wsteczne, wybrane opóźnienie będzie

migać, a przycisk Start/Stop przestanie pulsować (stałe światło).

4. Po upływie ustawionego czasu kontrolka STARTU Z OPÓŹNIENIEM gaśnie i program jest uruchamiany.

Nie można ustawić Startu z opóźnieniem, jeśli cykl

* Tylko w niektórych modelach.

OPCJE mogą być ustawiane, zmieniane lub kasowane dopiero po

dokonaniu wyboru programu zmywania i przed naciśnięciem

przycisku Start/Pauza.

Możliwy jest wybór tylko tych opcji, które są zgodne z rodzajem

wybranego programu. Jeśli jakaś opcja nie jest zgodna z

wybranym programem, (patrz tabela programów) jej czerwona

dioda pulsuje szybko 3 razy.

Jeśli wybrana zostanie opcja niezgodna z wcześniej ustawioną

opcją lub programem, dioda niezgodnej opcji pulsuje 3 razy i gaśnie,

natomiast dioda ostatnio wybranego ustawienia pozostaje

Aby anulować błędnie wybraną opcję, należy ponownie nacisnąć

A B Tabela opcji Start z opóźnieniem Połowa wsadu 1. Intensywny Tak Tak 2. Normalny Tak Tak 3. Smart Sixty Tak Tak 4. Namaczanie Tak Tak 5. Eko Tak Tak 6. Szybki Tak Nie 7. Kryształy Tak TakPL

Numery i rodzaje programów zmieniają się w zależności od modelu zmywarki.

Jeśli naczynia są mało zabrudzone lub zostały uprzednio spłukane wodą, należy znacznie

zmniejszyć ilość środka myjącego.

* Program Eko, zgodny z normą EN-50242, trwa dłużej niż inne programy, jednak to on zapewnia najmniejsze zużycie

energii, a ponadto jest przyjazny dla środowiska.

Uwaga dla Laboratoriów Testowych: Żądania o szczegółowe informacje dotycząc warunków testów komparacyjnych EN

należy kierować na adres: ASSISTENZA_EN_LVS@indesitcompany.com

Aby ułatwić dozowanie środka myjącego, warto wiedzieć, że:

1 łyżka kuchenna = 15 gramów proszku = około 15 ml płynu - 1 łyżeczka kuchenna = 5 gramów proszku = około 5 ml płynu

Najlepsza skuteczność zmywania i suszenia programu „Smart Sixty - Szybki’” otrzymuje się zwykle jeśli wkłada się właściwą

Środek myjący (A) = pojemnik A (B) = pojemnik B Wskazówki ułatwiające wybór programu Program proszek płyn tabletki Programy z suszeniem Opcje Czas trwania programu (tolerancja ±10%) Godz. Min. Bardzo brudne naczynia i garnki (nie stosować do mycia delikatnych naczyń).

2:25’ Normalnie zabrudzone naczynia i garnki. Program standardowy codzienny. 2. Normalny

1:50’ Zwykłe codzienne zabrudzenia w niewielkiej ilości. (4 nakrycia + 1 garnek + 1 patelnia) 3. Smart Sixty

Mycie wstępne w oczekiwaniu na uzupełnienie wsadu zmywarki po następnym posiłku. 4. Namaczanie Nie Nie Nie Nie A-B 0:08’

Mycie ekologiczne przy niskim zużyciu energii, odpowiednie dla naczyń i garnków. 5. Eco *

2:55’ Szybki i oszczędny cykl do mycia mało zabrudzonych naczyń, zaraz po ich użyciu. (2 talerze + 2 szklan ki + 4 sztućce + 1garnek + 1 mała patelnia) 6. Szybki

035’ Szybki i oszczędny cykl do mycia delikatnych naczyń, mniej odpornych na wysokie temperatury, zaraz po ich użyciu. (kieliszków Kosz górny + delikatne talerze Kosz dolny). 7. Kryształy

Środek nabłyszczający i sól

Stosować wyłącznie produkty przeznaczone do

Nie używać soli spożywczej lub przemysłowej ani

środków do mycia ręcznego.

Należy przestrzegać wskazówek znajdujących się

na opakowaniu. W przypadku stosowania produktu wielofunkcyjnego niejest konieczne dodawanie środka nabłyszczającego, zalecasię natomiast dodać sól, zwłaszcza gdy woda jesttwarda lub bardzo twarda. Należy przestrzegać wskazówekznajdujących się na opakowaniu. Gdy nie dodaje się ani soli, ani środka

nabłyszczającego jest rzeczą normalną, że

lampki kontrolne BRAK SOLI

* i BRAK SRODKA NABŁYSZCZAJACEGO

* będą nadal świeciły się.

Dozowanie środka nabłyszczającego Środek nabłyszczający ułatwia suszenie naczyń, usuwającwodę z ich powierzchni, dzięki czemu nie powstają na nichzacieki ani plamy.Zbiornik na środek nabłyszczający powinien być napełniony:• gdy na panelu kontrolnym pulsuje lampka kontrolna BRAKŚRODKA NABŁYSZCZAJĄCEGO *; 1. Otworzyć pojemnik obracająckorek (G) w kierunku przeciwnymdo ruchu wskazówek zegara.2. Wlać środek nabłyszczającyuważając, aby się nie przelał. Jeślijednak tak się zdarzy, szybkowytrzeć plamę suchą szmatką.3. Zakręcić korek.Nie należy NIGDY wlewaćśrodka nabłyszczającego bezpośrednio do wnętrzakomory zmywania. Regulacja dozowania środka nabłyszczającego W przypadku niezadowalających wyników zmywania lubsuszenia można wyregulować dozowanie środkanabłyszczającego. Przy pomocy śrubokręta obracaćregulatorem (F), wybierając jedno spośród 6 położeń (regulacjafabryczna to 4):• jeśli na naczyniach pozostają smugi, należy ustawićregulator na niższą wartość (1-3).• jeśli pozostają krople wody lub plamy wapiennego osadu,należy ustawić regulator na wyższą wartość (4-6). Ustawianie twardości wody Każda zmywarka wyposażona jest w zmiękczacz wody, któryprzy wykorzystaniu soli regeneracyjnej, właściwej dla danegorodzaju zmywarki, zapewnia odwapnioną wodę do mycia naczyń.Ta zmywarka posiada regulację, dzięki której można ograniczyćzanieczyszczenie środowiska i zoptymalizować wyniki mycia,dostosowując program zmywania do stopnia twardości wody.Wartość ta dostępna jest w przedsiębiorstwie, które dostarczawodę pitną.- Wyłączyć urządzenie za pomocą przycisku ON/OFF i otworzyćdrzwiczki.- Ustawić pokrętło WYBÓR PROGRAMU najpierw na programie 5, następnie na 1 i ponownie na 5. - Nacisnąć przycisk ON/OFF, kontrolki faz cyklu pulsują.; terazmożna wybrać poziom twardości wody. Każdemu programowiodpowiada poziom twardości:Np.: Program 1, poziom twardości 1Program 2, poziom twardości 2, itd.... maksymalnie do 5*poziomów.(Odkamieniacz jest fabrycznie nastawiony na poziomie 3).- Aby wyjść z funkcji odczekać kilka sekund, nacisnąć przyciskopcji * lub włączyć urządzenie za pomocą przycisku ON/OFF. Również w przypadku stosowania tabletek wielofunkcyjnychpojemnik z solą musi być napełniony.(°dH = twardość w stopniach niemieckich - °fH = twardość wstopniach francuskich - mmol/l = millimol/litr) Dozowanie soli regeneracyjnej W celu uzyskania dobrych wyników zmywania należy dbać oto, aby pojemnik na sól nigdy nie był pusty. Sól regenerującaeliminuje wapń z wody, nie dopuszczając do powstawaniaosadów na naczyniach.Pojemnik na sól znajduje się w dolnej części zmywarki (patrzOpis) i powinien być napełniany:• gdy zielony pływak * jest niewidoczny podczas obserwacji korka soli;• gdy na panelu kontrolnym pulsuje lampka kontrolna BRAKŚRODKA NABŁYSZCZAJĄCEGO *; 1. Wyjąć dolny i odkręcić korek zbiornika wkierunku przeciwnym do ruchu wskazówekzegara.2. Tylko za pierwszym razem: Napełnić do pełnazbiornik wodą.3. Ustawić lejek * (patrz rysunek) i napełnić zbiornik solą po samą krawędź (około 1 kg); wyciek wody jest normalnym zjawiskiem.4. Wyciągnąć lejek*, usunąć sól z zewnętrznej części otworuzbiornika; przed zakręceniem należy korek wypłukać pod bieżącąwodą, ustawić główką w dół po to, aby wyciekła woda z czterechszpar znajdujących się w formie gwiazdy pod korkiem.Zaleca się wykonania tej czynności po każdorazowymdosypywaniu soli.Zamknąć dokładnie korek tak, aby podczas mycia detergent niedostał się do zbiornika ( mogłoby to zniszczyć nieodwracalnieodwapniacz). W razie konieczności wsypać sól przed cyklem mycia,aby usunąć roztwór soli, który wypłynął z pojemnika. * Tylko w niektórych modelach.

G F Tabela twardości wody Średni czas zużycia **

1 0 - 6 0 - 10 0 - 1 7 miesięcy

2 6 - 11 11 - 20 1,1 - 2 5 miesięcy 3 12 - 17 21 - 30 2,1 - 3 3 miesiące 4 17 - 34 31 - 60 3,1 - 6 2 miesiące 5

Od 0°f do 10°f zaleca się nie stosować soli.

przy ustawieniu 5 czas potrzebny na zużycie soli może się

** z 1 myciem dzienniePL

Wyłączanie wody i prądu elektrycznego • Zakręcać zawór wody po każdym zmywaniu, aby uniknąćniebezpieczeństwa wycieków.• Wyjmować wtyczkę z kontaktu przed przystąpieniem doczyszczenia urządzenia oraz podczas czynnościkonserwacyjnych. Czyszczenie zmywarki • Obudowa zewnętrzna i panel sterowania mogą byćczyszczone miękką ściereczką zwilżoną wodą. Nie należystosować rozpuszczalników ani środków ściernych.• Ewentualne plamy w komorze wewnętrznej można czyścićprzy pomocy szmatki zmoczonej w roztworze wody iniewielkiej ilości octu. Unikanie powstawania brzydkich

zapachów • Pozostawiać drzwi zmywarki zawsze przymknięte, abyuniknąć osadzania się wilgoci.• Regularnie czyścić obwodowe uszczelki drzwi oraz pojemnikina środek myjący przy pomocy wilgotnej gąbki. Pozwoli touniknąć osadzania się resztek żywności, które są głównąprzyczyną powstawania przykrych zapachów. Czyszczenie spryskiwaczy Może się zdarzyć, że resztki żywności pozostaną naspryskiwaczach, zatykając otwory, przez które wydostaje sięwoda: od czasu do czasu dobrze jest je sprawdzać i czyścićprzy pomocy niemetalowej szczoteczki.Obydwa spryskiwacze są demontowalne.Aby zdemontować górnyspryskiwacz, należy odkręcićplastikowy pierścień, obracając go wkierunku przeciwnym do ruchuwskazówek zegara. Górnyzraszacz należy zamontować zotworami skierowanymi do góry.Dolny spryskiwacz demontuje sięnaciskając na zatrzaski umieszczonepo bokach i pociągając go w górę. Czyszczenie filtra dopływu wody

* Jeśli rury sieci wodociągowej są nowe lub nie były używaneprzez dłuższy czas, przed podłączeniem zmywarki należyodkręcić wodę i odczekać, aż będzie ona przejrzysta i wolna odzanieczyszczeń. Jeśli rury sieci wodociągowej są nowe lub niebyły używane przez dłuższy czas, przed podłączeniem zmywarkinależy odkręcić wodę i odczekać, aż będzie ona przejrzysta iwolna od zanieczyszczeń. Od czasu do czasu czyścić filtr dopływu wody znajdującysię na wyjściu zaworu.- Zamknąć zawór wody.- Po zamknięciu zaworu należy odkręcić końcówkę przewodudoprowadzającego wodę do zmywarki, wyjąć filtr i delikatnieumyć go pod bieżącą wodą.- Następnie ponownie włożyć filtr i zakręcić przewód. Czyszczenie filtrów Zespół filtrujący składa się z trzech filtrów, które oczyszczająwodę wykorzystywaną do mycia z resztek żywności i ponowniewprowadzają ją do obiegu: w celu zapewnienia dobrychrezultatów mycia konieczne jest ich czyszczenie. Czyścić filtry regularnie. Nie należy używać zmywarki bez filtrów lub z odłączonymfiltrem.Po wyczyszczeniu filtrów należy ponownie zamontować zespółfiltrujący i prawidłowo go umiejscowić; ma to zasadniczeznaczenie dla prawidłowego działania zmywarki. W przypadku dłuższej nieobecności • Odłączyć połączenia elektryczne i zamknąć zawór wody.• Pozostawić drzwi uchylone.• Po powrocie wykonać jedno zmywanie bez wsadu.• Po kilku zmywaniach sprawdzić zespół filtrujący i, w raziekonieczności, dokładnie go wyczyścić pod bieżącą wodą,wykorzystując w tym celu niemetalową szczoteczkę, zgodnie zponiższymi instrukcjami:1. obrócić w kierunku przeciwnym do ruchu wskazówek zegarafiltr cylindryczny C i wyjąć go (rys. 1).2. Wyjąć obsadę filtra B lekko naciskając na boczne skrzydełka(Rys. 2);3. Wysunąć płytę filtra ze stali nierdzewnej A. (rys. 3).4. Skontrolować studzienkę i usunąć ewentualne resztki potraw.NIGDY NIE USUWAC ochrony pompy mycia (szczegół w kolorzeczarnym) (rys.4). * Tylko w niektórych modelach.

83 Urządzenie zostało zaprojektowane i wyprodukowanezgodnie z międzynarodowymi normami bezpieczeństwa. Poniższeostrzeżenia podane zostały ze względów bezpieczeństwa inależy je uważnie przeczytać. Ogólne zasady bezpieczeństwa • Niniejsze urządzenie gospodarstwa domowego nie może byćużywane przez osoby (w tym dzieci) o ograniczonychmożliwościach fizycznych, czuciowych i umysłowych lub nieposiadających doświadczenia ani umiejętności, chyba, żeznajdują się pod kontrolą lub otrzymują instrukcje dotycząceużycia urządzenia od osoby odpowiedzialnej za ichbezpieczeństwo.• Niezbędna jest obecność osoby dorosłej również po to, abydzieci nie bawiło się danym urządzeniem.• Urządzenie zostało zaprojektowane do użytku domowego ocharakterze nieprofesjonalnym.• Urządzenie powinno być używane do zmywania naczyń wwarunkach domowych, tylko przez osoby dorosłe i zgodnie zinstrukcjami zawartymi w niniejszej książeczce.• Nie należy instalować urządzenia na otwartym powietrzu,nawet jeśli miejsce to pozostaje osłonięte, gdyż wystawianiezmywarki na działanie deszczu i burz jest bardzoniebezpieczne.• Nie dotykać zmywarki stojąc przy niej boso.• Nie wyjmować wtyczki z gniazdka ciągnąc za kabel, lecztrzymając za wtyczkę.• Przed przystąpieniem do czyszczenia i czynnościkonserwacyjnych konieczne jest zakręcanie zaworu wody iwyjęcie wtyczki z gniazdka elektrycznego.• W razie awarii nie należy w żadnym wypadku próbowaćdostać się do wewnętrznych mechanizmów zmywarki, usiłującsamemu ją naprawić.• Nigdy nie dotykać oporników.• Nie opierać się o otwarte drzwi ani nie siadać na nich:urządzenie mogłoby się przewrócić.• Nie należy pozostawiać otwartych drzwi, ponieważ możepowstać niebezpieczeństwo potknięcia się o nie.• Przechowywać środki myjące i nabłyszczające pozazasięgiem dzieci.• Opakowania nie są zabawkami dla dzieci. Usuwanie odpadów • Usuwanie materiałów opakowania: stosować się do lokalnychprzepisów; w ten sposób opakowanie będzie mogło zostaćponownie wykorzystane.• Dyrektywa europejska 2002/96/WE w sprawie zużytegosprzętu elektrycznego i elektronicznego (WEEE) przewiduje,że elektryczne urządzenia gospodarstwa domowego nie mogąbyć usuwane w ramach zwykłego zagospodarowywaniastałych odpadów miejskich. Złomowane urządzenia należyskładować oddzielnie, aby zwiększyć stopień odzysku irecyklingu materiałów, z których są one skonstruowane, orazaby zapobiec potencjalnym zagrożeniom dla zdrowia i dlaśrodowiska. Symbol przekreślonego kosza, umieszczony nawszystkich produktach, ma przypominać o obowiązku ichselektywnej zbiórki.W celu uzyskania bliższych informacji na temat prawidłowegozłomowania urządzeń gospodarstwa domowego ichwłaściciele mogą się zwrócić do właściwych służbpublicznych lub do sprzedawców tych urządzeń. Oszczędność i ochrona środowiska

Oszczędzanie wody i energii • Uruchamiać zmywarkę tylko z pełnym wsadem. W oczekiwaniuna napełnienie maszyny zapobiegać powstawaniu przykrychzapachów, wykorzystując cykl Moczenia (patrz Programy).• Wybierać program odpowiedni dla danego rodzaju naczyń oraz dla stopnia ich zabrudzenia, posługując się Tabelą programów: - dla naczyń normalnie zabrudzonych stosować program Eko,który zapewnia niskie zużycie energii i wody.- jeśli wsad jest niepełny, uruchamiać opcję Połowa wsadu * (patrz Uruchamianie i użytkowanie).• Jeśli zawarta umowa na dostawę energii elektrycznejprzewiduje strefy czasowe oszczędności energetycznej,uruchamiać zmywarkę w godzinach obowiązywania niższejtaryfy. Opcja Start z opóźnieniem * (patrz Uruchamianie i użytkowanie) może pomóc w organizacji zmywania pod tymwzględem. Środki myjące bez fosforanów, bez chloru i

zawierające enzymy • Zdecydowanie zaleca się stosowanie środków myjącychniezawierających fosforanów ani chloru, które są najbardziejprzyjazne dla środowiska.• Enzymy wykazują szczególną skuteczność w temperaturachzbliżonych do 50°C, dlatego enzymatyczne środki myjąceumożliwiają mycie w niższych temperaturach i uzyskanie takichsamych rezultatów, jakie bez ich zastosowania wymagałybytemperatury 65°C.• Należy dobrze dozować środki myjące w oparciu o wskazówkiproducenta, twardość wody, stopień zabrudzenia oraz ilośćnaczyń, aby unikać niepotrzebnych strat. Choć środki myjącesą biodegradalne, zawsze zawierają one składniki zakłócającerównowagę środowiska. * Tylko w niektórych modelach.

84 Jeśli w pracy urządzenia pojawiają się anomalie w pracy, należy skontrolować następujące punkty przed zwróceniemsię do Obsługi technicznej (patrz Obsługa techniczna).Niektóre z usterek są sygnalizowane za pomocą lampek zapalających się na panelu sterowania. Przed wezwaniempomocy technicznej należy zanotować, które z lampek świecą. Anomalie i środki

195102972.00 05/2012 pb - Xerox Fabriano

Problemy: Możliwe przyczyny / Rozwiązanie: Zmywarka nie rozpoczyna pracy lub nie odpowiada na polecenia • Wyłączyć urządzenie naciskając przycisk ON/OFF, uruchomić je ponownie po u

pływie jednej minuty i ponownie ustawić program.

• Wtyczka nie jest dobrze włożona do gniazdka.

• Drzwi zmywarki nie są dobrze zamknięte.

Drzwi się nie zamykają • Zaskoczył zamek drzwi; popchnąć energicznie drzwi, aż do usłyszenia dźwięku „ clack”. Zmywarka nie odprowadza wody.

• Program się jeszcze nie skończył.

• Przewód odprowadzający wodę jest zgięty (patrz Instalacja). • Odpływ zlewozmywaka jest zatkany. • Filtr jest zapchany resztkami jedzenia. Zmywarka jest głośna. • Naczynia uderzają o siebie lub o spryskiwacze.

• Nadmiar piany: niewłaściwa ilość detergentu lub detergent nieodpowiedni do zm ywania w zmywarce. (zob. Uruchomienie i użytkowanie). Na naczyniach i szklankach osadza się kamień lub tworzy się białawy nalot.

• Brak soli regeneracyjnej lub jej ilość nie jest odpowiednia dla stopnia twardości

wody (patrz Środek nabłyszczający i sól).

• Korek pojemnika soli nie jest dokładnie zakręcony.

• Skończył się płyn nabłyszczający lub jego ilość jest niewystarczająca.

Na naczyniach i szklankach tworzą się zacieki lub niebieskawe smugi. • Wlano za dużo płynu nabłyszczającego.

Naczynia nie są całkiem suche. • Wybrano program bez suszenia.

• Środek nabłyszczający skończył się lub jego ilość jest niewystarczająca (patrz Ś

rodek nabłyszczający i sól).

• Regulacja ilości płynu nabłyszczającego jest nieodpowiednia.

• Naczynia są wykonane z nieprzywierającego tworzywa lub z plastiku.

Naczynia nie są czyste. • Kosze są przeładowane (zob. Ładowanie koszy).

• Naczynia nie są właściwie ułożone.

• Spryskiwacze nie mogą się swobodnie obracać. • Program zmywania jest zbyt delikatny (zob. Programy). • Nadmiar piany: niewłaściwa ilość detergentu lub detergent nieodpowiedni do zm ywania w zmywarce. (zob. Uruchomienie i użytkowanie). • Korek płynu nabłyszczającego nie został odpowiednio zakręcony. • Filtr jest brudny lub zapchany (zob. Konserwacja i utrzymanie). • Brak soli ochronnej (zob. Płyn nabłyszczający i sól). Zmywarka nie pobiera wody – Alarm „zamknięty zawór”

(słychać krótkie sygnały dźwiękowe

) ((pulsują kontrolki Suszenia i Zakończeniazmywania).

• Brak wody w sieci wodociągowej. • Przewód doprowadzający wodę jest zgięty (patrz Instalacja).

• Otworzyć zawór, a urządzenie ruszy po paru minutach.

• Urządzenie zostało zablokowane z powodu braku reakcji na sygnały d źwiękow

e. Wyłączyć urządzenie za pomocą przycisku ON/OFF, otworzyć zawór i po 20

sekundach ponownie włączyć zmywarkę, naciskając tensam przycisk. Ponowni

e zaprogramować i uruchomić urządzenie. Alarm na przewodzie doprowadzającym wodę / Zatkany filtr dopływu wody. (pulsują kontrolki Mycia, Suszenia i Zakończenia zmywania).

• Wyłączyć urządzenie naciskając przycisk ON/OFF. Zamknąć zawór wody, aby

uniknąć zalania, wyjąć wtyczkę z gniazdka.

Sprawdzić czy filtr dopływu wody nie jest zatkany przez zanieczyszczenia. (patr z rozdział „Konserwacja i utrzymanie”)
