INSTRUKCJA OBSŁUGI EFFP45681X ELECTROLUX

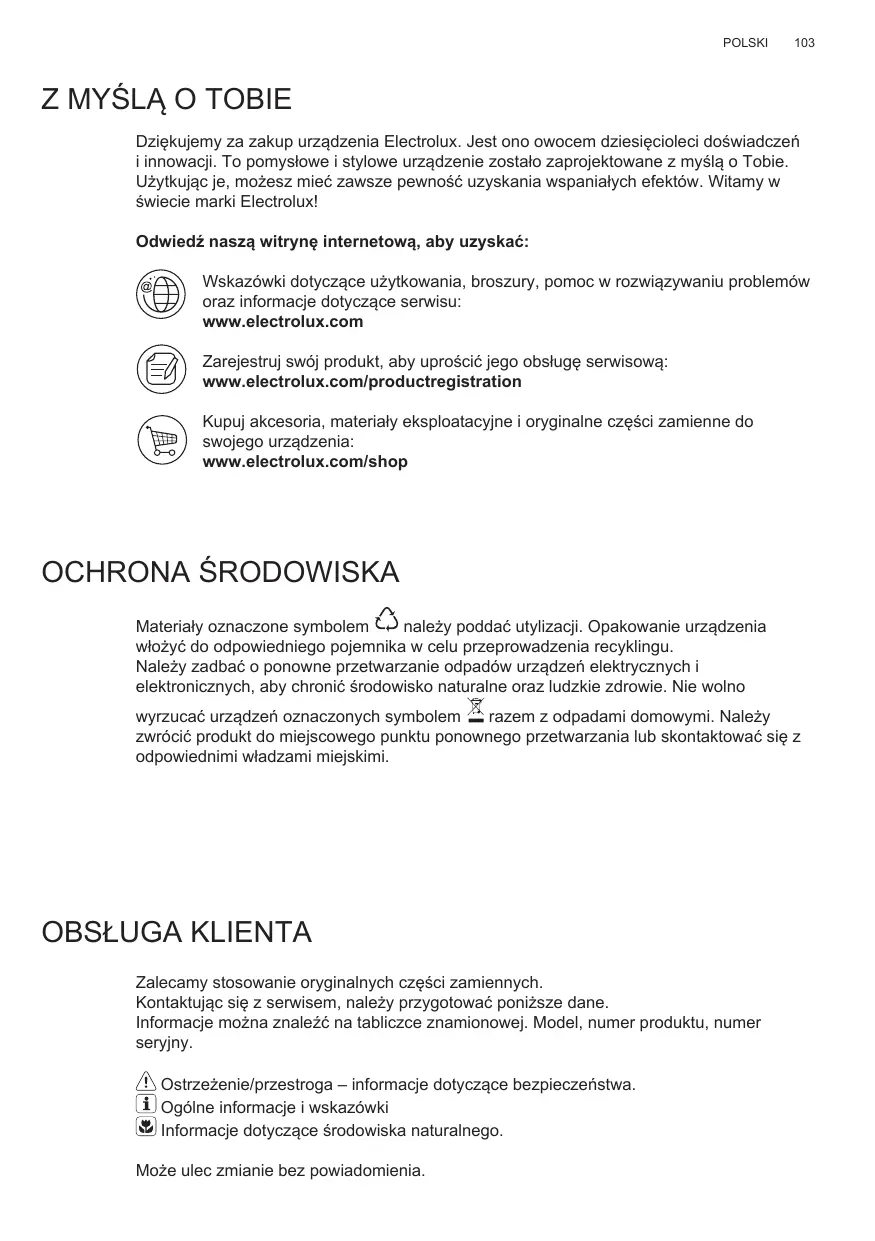

Z MYŚLĄ O TOBIE Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność uzyskania wspaniałych efektów. Witamy w świecie marki Electrolux! Odwiedź naszą witrynę internetową, aby uzyskać: Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu: www.electrolux.com Zarejestruj swój produkt, aby uprościć jego obsługę serwisową: www.electrolux.com/productregistration Kupuj akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia: www.electrolux.com/shop

OCHRONA ŚRODOWISKA Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno razem z odpadami domowymi. Należy wyrzucać urządzeń oznaczonych symbolem zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

OBSŁUGA KLIENTA Zalecamy stosowanie oryginalnych części zamiennych. Kontaktując się z serwisem, należy przygotować poniższe dane. Informacje można znaleźć na tabliczce znamionowej. Model, numer produktu, numer seryjny. Ostrzeżenie/przestroga – informacje dotyczące bezpieczeństwa. Ogólne informacje i wskazówki Informacje dotyczące środowiska naturalnego. Może ulec zmianie bez powiadomienia.

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA Uwaga! Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap został zaprojektowany wyłącznie do użytku domowego. Ostrzeżenie! Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu. Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania. Wszelkie czynności montażowe i konserwacyjne wykonywać w rękawicach ochronnych. Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych czy umysłowych, a także nieposiadające wiedzy lub doświadczenia w użytkowaniu tego typu urządzeń, chyba, że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Dzieci należy pilnować, aby mieć pewność, że nie bawią się urządzeniem. Nie należy nigdy używać okapu bez prawidłowo zamontowanych filtrów! Okap nie powinien być NIGDY używany jako płaszczyzna oparcia chyba, że taka możliwość została wyraźnie wskazana. Pomieszczenie, w którym okap jest używany łącznie z innymi urządzeniami spalającymi gaz lub inne paliwo powinno posiadać odpowiednią wentylację. Zasysane powietrze nie powinno być odprowadzane do kanału wykorzystywanego do odprowadzania spalin wytwarzanych przez urządzenia gazowe lub na inne paliwo. Surowo zabrania się przygotowywania pod okapem potraw z użyciem otwartego ognia (flambirowanie). Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko pożaru, a zatem nie wolno tego robić pod żadnym pozorem. Podczas smażenia należy zachować ostrożność, aby nie dopuścić do przegrzania oleju, aby nie uległ samozapaleniu. Uwaga! Dostępne części mogą ulec znacznemu nagrzaniu, jeżeli będą używane razem z urządzeniami przeznaczonymi do gotowania. W zakresie koniecznych

do zastosowania środków technicznych i bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze lokalne. Okap powinien być często czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji). Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany i czyszczenia filtrów powoduje powstanie zagrożenia pożarem. Celem uniknięcia porażenia prądem nie należy używać lub pozostawiać okapu bez prawidłowo zamontowanych żarówek. Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie a wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji. Uwaga! Nie dokręcenie śrub oraz urządzeń mocujących zgodnie z niniejszymi instrukcjami może spowodować zagrożenia natury elektrycznej.

2. UŻYTKOWANIE Okap służy do wchłaniania oparów pochodzących z gotowania. W załączonej instrukcji instalacyjnej zostało zaznaczone, którą wersję można używać dla posiadanego przez Was modelu; wersję wchłaniająca z wydalaniem zewnętrznym lub wersję filtrującą o recyrkulacji wewnętrznej

3. INSTALACJA OKAPU Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji. Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji. Uwaga! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany.

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 50cm w przypadku kuchenek elektrycznych i nie mniej niż 70cm w przypadku kuchenek gazowych lub typu mieszanego. Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań. Uwaga! Montaż oraz podłączenie do sieci mogą być wykonane wyłącznie przez osoby do tego upoważnione.

4. KONSERWACJA Uwaga! Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania. Okap należy często czyścić, tak wewnątrz jak i na zewnątrz (przynajmniej z tą samą częstotliwością, z którą wykonuje się czyszczenie filtrów tłuszczowych) przy użyciu szmatki nawilżonej łagodnymi środkami. Nie należy używać środków ściernych. NIE STOSOWAĆ ALKOHOLU! Uwaga! Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia i wymiany filtrów powoduje powstanie zagrożenia pożarem. Zaleca się zatem przestrzeganie podanych wskazówek. Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary wynikające z nieprzestrzegania zasad konserwacji oraz wzmiankowanych wyżej instrukcji. 4.1 Filtr przeciwtłuszczowy Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu posiada wskaźnik – informuje o konieczności jego wymiany), za pomocą nieagresywnego środka czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia. Podczas mycia w zmywarce metalowy filtr tłuszczowy może się odbarwić, ale nie zmienią się jego charakterystyczne cechy filtrujące.

4.2 Filtr aktywnego węgla nadający się do regenerowania Regeneracja zostaje wykonana w rozgrzanym piecu (150°C) i trwa, w zależności od natężenia zapachów, od 2 do 3 godzin. Uwaga! Niebezpieczeństwo oparzeń! • W żadnym wypadku nie regenerować filtra aktywnego węgla w kuchence mikrofalowym • W żadnym wypadku nie używać funkcji pirolizy do filtra aktywnego węgla, regenerować w piecu • Przed rozpoczęciem regeneracji, wyczyścić filtr aktywnego węgla wilgotną ściereczką Filtry aktywnego węgla mogą być wyjęte z pieca dopiero po tym jak się całkowicie schłodzą. W trakcie tej czynności możliwe jest, że w piecu powstaną nieprzyjemne zapachy! Konieczność regeneracji kratek o strukturze plastra miodu aktywnego węgla zależy od intensywności, z jaką się gotuje, zaleca się w każdym razie regenerację co 2-3 miesiące. Poza tym należy czyścić filtr aktywnego węgla co 2-3 miesiące wilgotną ściereczką.

5. STEROWANIE W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, należy używać okapu ustawionego na najwyższą prędkość. Zaleca się uruchomienie okapu 5 minut przed przystąpieniem do gotowania jakichkolwiek potraw i pozostawienie go włączonym jeszcze przez ok. 15 minut po zakończeniu gotowania. Sterowanie umieszczone jest w panelu czołowym urządzenia.

T1 Przycisk prędkość (moc) zasysania 1 T2 Przycisk prędkość (moc) zasysania 2 T3 Przycisk prędkość (moc) zasysania 3 T4 Przycisk ON/OFF prędkość (moc) zasysania 4 Uwaga: Prędkość (moc) zasysania 4 działa przez 5 minut, a następnie powraca do wcześniejszego ustawienia. T5 Przycisk kontroli nasycenia filtrów T6 Przycisk OFF prędkość Przycisk włączenie/wyłączenie panelu kontrolnego T7 Przycisk ON/OFF oświetlenia Przycisk włączenie/wyłączenie kontroli nasycenia filtra węglowego Funkcja opóźnionego wyłączenia prędkości (mocy) zasysania: Wybrać pożądaną prędkość i wcisnąć jeszcze raz ten sam przycisk przez dłużej niż 2 sek., przycisk migocze, aby wskazać uruchomienie działania. Wcisnąć ponownie, aby wyłączyć funkcję. Wybrana prędkość wyłącza się po: Prędkość (moc) zasysania 1: 20 minutach Prędkość (moc) zasysania 2: 15 minutach Prędkość (moc) zasysania 3: 10 minutach Prędkość (moc) zasysania 4: 5 minutach

Uwaga: jako element opcjonalny można zakupić pilot zdalnego sterowania, należy skontaktować się z autoryzowanym punktem sprzedaży. Uwaga: Okap jest wyposażony w system ochronny przed zakłóceniami sieci elektrycznej, w przypadku skoków napięcia przekraczających 2kV, okap automatycznie się uruchomi po około 2 minutach od ostatniego zakłócenia.

Funkcja Włączenia – Wyłączenia panelu kontrolnego Wcisnąć przycisk T6 przez ponad 5 sekund Funkcja Włączenia – Wyłączenia kontroli nasycenia filtra węglowego Przy okapie wyłączonym wcisnąć przycisk T7 przez ponad 5 sekund. Przycisk T5 migocze: 2 razy, aby wskazać, że kontrola nasycenia filtra węglowego została włączona 1 raz, aby wskazać, że kontrola nasycenia filtra węglowego została wyłączona Funkcja kontrola i reset nasycenia filtrów W regularnych odstępach czasu, w zależności od czasu używania okapu przycisk T5 zaświeci się, aby wskazać, że należy przeprowadzić konserwację filtrów, zgodnie z instrukcjami zawartymi w odnośnych paragrafach. Przycisk T5 włączony przy stałym świetle: należy dokonać konserwacji filtra przeciwtłuszczowego Przycisk T5 włączony przy świetle migoczącym: należy dokonać konserwacji filtra węglowego. Reset wskaźnika nasycenia filtrów: Przy wyłączonym okapie wcisnąć przycisk T5 przez ponad 2 sek. Powtórzyć czynność, jeśli to konieczne.

6. OŚWIETLENIE Okap zaopatrzony jest w system oświetlenia, który bazuje się na technologii LED. LED gwarantują optymalne oświetlenie, trwałość 10 razy większą od lamp tradycyjnych i pozwalają zaoszczędzić 90% energii elektrycznej. Uwaga! Nie patrzeć bezpośrednio na światło pochodzące z LED. W celu wymiany należy zwrócić się do serwisu obsługi technicznej.
