INSTRUKCJA OBSŁUGI ED57634BA AMICA

12203.3eTciKDpsScLbVoSm 12203.3eTciKDpsScLbVoW URZĄDZENIE NALEŻY URUCHAMIAĆ DOPIERO PO PRZECZYTANIU INSTRUKCJI! IO-CBI-1223 / 8505402 (05.2019 V2) Szanowny Kliencie Od dziś codzienne obowiązki staną się prostsze niż kiedykolwiek. Urządzenie to połączenie wyjątkowej łatwości obsługi i doskonałej efektywności. Po przeczytaniu instrukcji, obsługa nie będzie problemem. Sprzęt, który opuścił fabrykę był dokładnie sprawdzony przed zapakowaniem pod względem bezpieczeństwa i funkcjonalności na stanowiskach kontrolnych. Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia. Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użytkowaniem. Instrukcję należy zachować i przechowywać tak, aby mieć ją zawsze pod ręką. Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypadków. Z poważaniem

• Producent zastrzega sobie możliwość dokonywania zmian nie wpływających na dzia­ła­nie urządzenia.
• Urządzenie jest przeznaczone tylko do użytku domowego.
• Urządzenie i jego dostępne części stają się gorące podczas użycia. Możliwość dotknięcia elementów grzejnych powinno być objęte szczególną troską. Dzieci poniżej 8 roku życia powinny trzymać się z daleka, chyba że są pod stałą opieką.
• Niniejszy sprzęt może być używany przez dzieci w wieku od 8 lat i wyżej i osoby z ograniczeniami fizycznymi, czuciowymi albo umysłowymi albo brakiem doświadczenia i wiedzy, jeśli odbywa się pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo. Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem. Sprzątanie i czynności obsługowe nie powinny być robione przez dzieci bez nadzoru.
• Podczas użytkowania sprzęt staje się gorący. Zaleca się zachowanie ostrożności, aby unikać dotykania gorących elementów wewnątrz piekarnika.
• Dostępne części mogą stać się gorące podczas użytkowania. Zaleca się trzymanie małych dzieci z dala od urządzenia.
• Uwaga. Nie używać szorstkich środków czysz­ czą­cych lub ostrych metalowych przed­mio­tów do czyszczenia szkła drzwi, gdyż mogą porysować powierzchnię, co może doprowadzić do popękania szkła.
• Uwaga. Aby uniknąć możliwości porażenia prą­dem elektrycznym, przed wymianą lamp­ki należy upewnić się, czy sprzęt jest wyłączony.

• Do czyszczenia piekarnika nie wolno używać sprzętu do czyszczenia parą.
• Niebezpieczeństwo poparzenia! Podczas otwierania drzwi piekarnika może wydostawać się gorąca para. W trakcie lub po zakończeniu gotowania należy ostrożnie otwierać drzwi piekarnika. Przy otwieraniu nie nachylać się nad drzwiami. Należy pamiętać, że para w zależności od temperatury może być niewidoczna.
• Należy, zwrócić uwagę, ażeby drobny sprzęt gospodarstwa domowego wraz z przewodami nie dotykał bezpośrednio do rozgrzanego piekarnika, gdyż izolacja tego sprzętu nie jest odporna na działanie wysokich temperatur.
• Nie należy pozostawiać piekarnika bez nadzoru podczas pieczenia. Oleje i tłuszcze mogą ulec zapaleniu wskutek przegrzania.
• Nie należy stawiać na otwartych drzwiach piekarnika naczyń o ma­sie przekraczającej 15 kg.
• Zabrania się użytkowania piekarnika niesprawnego technicznie. Wszelkie usterki mogą być usuwane wyłącznie przez osobę posiadającą stosowne uprawnienia.
• W każdej sytuacji spowodowanej usterką techniczną, należy bezwzględnie odłączyć zasilanie elektryczne piekarnika.
• Urządzenie może być stosowane wyłącznie do celów, do jakich zostało zaprojektowane. Wszelkie inne zastosowania (np. ogrzewanie pomieszczeń) należy uznać za niewłaściwe i niebezpieczne.
• Uwaga. Jeżeli przewód zasilający nie­od­łą­czal­ny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w spe­cja­li­stycz­nym zakładzie naprawczym, albo przez wykwalifikowaną osobę w celu unik­nię­cia zagrożenia.

JAK OSZCZĘDZAĆ ENERGIĘ

Kto korzysta z energii w spo­sób od­po­wie­ dzial­ny, chroni nie tylko do­mo­wy budżet, lecz działa świa­do­mie na rzecz śro­do­wi­ska na­tu­ral­ne­go. Dla­te­go po­móż­my, oszczę­ dzaj­my ener­gię elek­trycz­ną! A czyni się to w na­stę­pu­ją­cy spo­sób:

• Unikanie niepotrzebnego „zaglądania do przygotowywanych potraw”. Nie otwierać niepotrzebnie często drzwi piekarnika.
• Używanie piekarnika tylko w przy­pad­ku większych ilości potraw. Mięso o wadze do 1 kg daje się przyrządzić oszczędniej w garnku na płycie kuchennej.
• Wykorzystanie ciepła resztkowego piekarnika.
• W przypadku czasów przyrządzania dłuższych niż 40 minut bezwzględnie wyłączać piekarnik na 10 minut przed końcem przyrządzania.
• Staranne zamykanie drzwi piekarnika. Ciepło ulatuje poprzez znajdujące się na uszczelkach drzwiczek zabrudzenia. Najlepiej jest usuwać je od razu.
• Nie wbudowywanie piekarnika w bezpośredniej bliskości chłodziarek/zamrażarek. Zużycie energii elektrycznej przez to nie niepotrzebnie wzrasta.
• Uwaga! W przypadku zastosowania pro­gra­ma­to­ra nastawiać odpowiednio krót­sze cza­sy przyrządzania potraw.

ROZPAKOWANIE Urządzenie na czas trans­por­tu zostało za­ bez­pie­czo­ne przed uszko­dze­niem. Po roz­ pa­ko­wa­niu urzą­dze­nia pro­si­my Pań­stwa o usu­nię­cie ele­men­tów opa­ko­wa­nia w spo­ sób nieza­gra­ża­ją­cy śro­do­wi­sku. Wszystkie materiały za­sto­so­wa­ne do opa­ ko­wa­nia są nie­szko­dli­we dla środowiska na­tu­ral­ne­go, w 100% nadają się do odzysku i oznakowano je od­po­wied­nim symbolem. Uwaga! Materiały opa­ko­wa­nio­we(wo­recz­ki po­li­ety­le­no­we, kawałki sty­ro­pia­nu itp.) na­le­ży w trakcie rozpakowywania trzy­mać z dala od dzieci.

URZĄDZEŃ To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania, nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

P Programator elektroniczny

1. Włącznik/wyłącznik

AKCESORIA Blacha do pieczeni Najczęściej stosowana do wilgotnych ciast. Blacha jest również wskazana do przyrządzania wypieków, mrożonej żywności i dużych pieczeni. Prowadnice druciane Prowadnice umożliwiają umieszczenie blachy z żywnością na odpowiednim poziomie. Poziom liczony jest od najniższej dostępnej pozycji. Aby zapobiec przechyleniu blachy, nie należy jej wysuwać więcej jak do połowy jej głębokości. Wykorzystanie drucianych prowadnic Prowadnice posiadają 6 poziomów, Blacha do pieczywa Stosowana do niezbyt wysokich na których można umieścić akcesociast, drobnych wypieków jak i cia- ria. Poziomy należy liczyć od dołu. Blachę lub drabinkę suszarniczą nasteczek. leży wsunąć pomiędzy dwa pręty stanowiące jeden poziom prowadnic. Akcesoria można wysunąć maksymalnie do połowy bez ryzyka samoczynnego wysunięcia lub pochylenia. Ruszt do grilla (drabinka suszarniczna) Do form na ciasto, do zapiekanek, pieczeni i grillowanych porcji mięsa, czy też potraw mrożonych. Małe kawałki potraw należy umieścić wcześniej w naczyniach odpornych na wysoką temperaturę. Na drabince można rozłożyć równomiernie żywność w celu jej wysuszenia.

Prowadnice teleskopowe* Prowadnice z frontu wyposażone są w zderzaki. Przed każdym umieszczaniem blach na prowadnicach wysuń je, umieść na nich blachę i upewnij się, że zderzaki są widoczne w całości, a blacha jest zabezpieczona przed wypadnięciem. Jeżeli piekarnik został wcześniej rozgrzany, prowadnice są również gorące, aby je wysunąć, zahacz tylną krawędzią blachy o zderzaki i wyciągnij je w całości, a następnie wsuń je do wnętrza komory. Funkcja blokady drabinki Drabinka suszarnicza posiada specjalne występy na lewej i prawej krawędzi. Prawidłowo wsunięta drabinka powinna mieć występy skierowaną do dołu. Występy zapobiegają przypadkowemu wysunięciu drabinki z prowadnic. Aby całkowicie wysunąć drabinkę z prowadnic, unieś ją i delikatnie pociągnij. Wkłady katalityczne* Znajdują się na ścianach bocznych komory piekarnika. Wkład­y po­kry­ te są specjalną emalią sa­mo­czysz­ czą­cą. Ema­lia ta powoduje, że za­ bru­dze­nia tłusz­czem lub reszt­ka­mi po­traw mogą zostać samoczynnie usu­n ię­t e pod wa­run­k iem, że nie są one za­s u­szo­ne lub przy­p a­lo­ne (resztki po­ży­wie­nia i tłuszczu na­ le­ży jak naj­szyb­ciej oddzielić, gdy jeszcze nie są za­su­szo­ne i przypieczone, wów­czas uniknie się długiego sa­mo­czysz­cze­nia pie­kar­ni­ka). Patrz Czyszczenie i konserwacja. *Opis modelu w niniejszej instrukcji obsługi został opracowany na podstawie danych znanych w okresie redagowania tekstu. Przedstawiono w niej wszystkie elementy wyposażenia. Ich obecność w danym modelu zależy od wersji oraz daty produkcji.

Przed pierwszym uruchomie- Wygrzewanie komory piekarniem nika

Usuń wszystkie elementy opakowania, szczególnie elementy zabezpieczające wnętrze komory piekarnika na czas transportu. Wyciągnij z wnętrza piekarnika wszystkie akcesoria i umyj je dokładnie w ciepłej wodzie z delikatnym płynem do mycia naczyń. Ściągnij folię ochronną z powierzchni prowadnic teleskopowych. Do mycia wnętrz komory użyj ciepłej wody z dodatkiem delikatnego detergentu. Nie używaj twardych szczotek czy gąbek. Mogą one uszkodzić powłokę, którą pokryte jest wnętrze komory. Panel sterowania Wyłącznik główny znajduje się z prawej strony wyświetlacza. Zadziałanie wyłącznika głównego następuje po dotknięciu szyby w miejscu wyznaczonym (występowanie piktogramu) i jest sygnalizowane wybranym w menu ustawienia sygnałem dźwiękowym. (Patrz rozdział: Programator elektroniczny). Uwaga: Powierzchnie sensorów należy utrzy­my­wać w czystości. Podświetlany uchwyt drzwi Podczas pracy piekarnika podświetlenie uchwytu jest włączone i działa jak wskażnik ciepła resztkowego komory piekarnika, tj. gaśnie gdy temperatura wewnątrz piekarnika spadnie poniżej 50°C, natomiast powyżej 50°C świeci w zależności od temperatury (im wyższa temperatura wewnątrz piekarnika tym jaśniej świeci).

Włącz wentylację w pomieszczeniu, lub otwórz okno.

• Wybierz funkcję konwencjonalna lub termoobieg (dokładny opis tych funkcji znajduje się w dalszej części instrukcji). Piekarnik powinien pracować przez minimum 30 minut, w trakcie pracy piekarnik będzie wydzielał zapach, który występuje tylko na początku, z czasem używania urządzenia zapach zniknie. Jest to zjawisko normalne, nazywa się ono wygrzewaniem komory piekarnika. Funkcja WiFi Piekarnik jest wyposażony w funkcję WiFi. Oznacza to, że może być zdalnie sterowany za pomocą aplikacji mobilnej. Uwaga:
• Za każdym razem wybór zatwierdzisz sensorem , wartość zmieniasz sensorami

• Po zatwierdzeniu funkcji wyświetlacz wraca do menu WiFi.
• W przypadku 30 sekundowej bezczynności programator przechodzi w tryb StandBy.
• Natychmiastowe wyjście z menu i przejście w tryb czuwania jest również możliwe, dotknij i przytrzymaj sensor . Aby włączyć menu WiFi, w stanie czuwania (StandBy) dotknij i przytrzymaj sensor . Następnie sensorami wybierz jedną z poniższych pozycji:

- Włączenie możliwości podłączenia urządzenia mobilnego do piekarnika. Dotknij sensor aby aktywować tryb, na wyświe-

tlaczu pojawi się , gdzie cyfra oznacza przez ile minut będzie możliwość podłączenia się do piekarnika. Aby włączyć tę możliwość, przynajmniej jedna z funkcji tj. lub musi być aktywna. - Reset ustawień - Włączenie lub wyłączenie możliwości zdalnego sterowania piekarnikiem - Włączenie lub wyłączenie możliwości podglądu funkcji i parametrów piekarnika w aplikacji mobilnej - Lista błędów (lista pojawia się w momencie wystąpienia problemu z urządzeniem. - Włączenie lub wyłączenie zasilania modułu WiFi. Kody błędów: Od momentu wystąpienia problemu z połączeniem do czasu rozwiązania problemu błąd będzie wyświetlany w menu w pozycji LISTA BŁĘDÓW oraz po wejściu do menu WiFi: Błąd E20 E21 Uwaga: w pozycji Przyczyna Rozwiązanie Błąd połączenia Spróbuj ponownie nawiązać połączenie, w razie niepowodzenia skontaktuj się z administratorem swojej sieci Przepełnienie (Ograniczona ilość użytkowników) Programator zapamiętuje wszystkich użytkowników, którzy łączyli się bezprzewodowo z urządzeniem, aby wyczyścić listę, odłącz urządzenie od zasilania i podłączyć z powrotem fabrycznie ustawione jest Niezbędne informacje do poprawnej konfiguracji: Możliwe tryby połączenia

• Upewnij się że piekarnik jest Połączenie AP - bezpośrednie podłączony do zasilania połączenie urządzenia mobilnego • W trybie AP upewnij się, że jez piekarnikiem bez wykorzystasteś w zasięgu sieci (identyfikania urządzeń sieci domowej WiFi. tor sieci (SSID): SmartIN). Połączenie LAN - połączenie • W trybie LAN upewnij się, że urządzenia mobilnego z piekarTwoje urządzenie z aplikacją monikiem za pośrednictwem domobilną jest podłączone do domowej sieci WiFi, dostęp spoza tej wej sieci WiFi, do której zamiesieci jest wyłączony. rzasz podłączyć piekarnik. Połączenie WAN - połącze- • W trybie WAN upewnij się, że nie urządzenia mobilnego z pieTwoja sieć WiFi ma połączenie z karnikiem za pomocą sieci interinternetem. net, dostęp z dowolnego miejsca • W trybie LAN i WAN potrzebne na świecie. będzie hasło do Twojej domowej sieci WiFi. Uwaga: Oznaczenia połączeń zmieniają się na wyświetlaczu w zależności od ostatnio aktywnego. Domyślnie występuje . Rodzaj połączenia zmienia się z poziomu aplikacji mobilnej. Instrukcję konfiguracji krok po kroku znajdziesz na stronie internetowej www.amica.pl

Programator elektroniczny Programator wyposażony jest w wyświetlacz LED oraz 8 sensorów dotykowych (sensory nie są podświetlane): Sensor Opis Sensor Opis Włącznik / wyłącznik (Tryb StandBy) Ustawienie zegara Funkcje piekarnika Plus / w górę [+] Programy gotowe Minus / w dół [-] Ustawienie temperatury - Potwierdzenie Uwaga: Każdorazowe użycie sensora potwierdzone jest sygnałem akustycznym. Nie ma możliwości wyłączenia sygnałów dźwiękowych. Funkcje piekarnika na wyświetlaczu Obszar wskazujący wybraną funkcję piekarnika jest podświetlany w następujących wariantach: Oświetlenie piekarnika Turbo grill Szybki rozgrzew Super grill ECO Pizza Termoobieg Zarumienianie Grzanie konwencjonalne Przypiekanie Ciasto Rozmrażanie Grill Funkcja w zależności od typu piekarnika

Obszar aktywności funkcji* ustawianiem zegara wykonywana jest procedura wychładzania piekarnika i otwierania drzwi. Podłączona termosonda Ustawienie aktualnego czasu Włączone oświetlenie OpenUp!- Automatyczne otwieranie drzwi (funkcja niedostępna) OpenUp!- Automatyczne otwieranie drzwi (funkcja niedostępna) Symbol aktywności szybkego rozgrzewu Aktywna funkcja ECO Aktywny minutnik Praca automatyczna Praca półautomatyczna Aktywna blokada rodzicielska Rozgrzewanie piekarnika Aktywny program gotowy Po podłączeniu zasilania na wyświetlaczu migają cyfry minut . Aby wprowadzić aktualny czas użyj sensorów oraz . Aby przełączyć się na cyfry godzin, dotknij sensor jednokrotnie i ustaw poprawną wartość sensorami oraz . Dotknij sensor kolejny raz, aby zatwierdzić aktualny czas. Poprawne ustawienie czasu zostanie potwierdzone sygnałem dźwiękowym. Aby zmienić aktualny czas, w trybie StandBy dotknij i przytrzymaj sensor , na wyświetlaczu pojawi się symbol , dotknij sensor kolejny raz, cyfry zaczną migać. Dalej postępuj jak w przypadku ustawienia czasu po pierwszym uruchomieniu urządzenia. Intensywność świetlacza Aktywna funkcja katalizatora (funkcja niedostępna) świecenia wy- Intensywność świecenia wyświetlacza LED jest różna w zależności od pory dnia, w godzinach 22:00-6:00 intensywność świecenia jest mniejsza niż w godzinach 6:00-22:00. Dodatkowo w trybie StandBy intensywność świecenia jest mniejsza niż w trybie Podłączenie do zasilania aktywnym. Nie ma możliwości zmiany intensywności świecenia oraz godzin, Po podłączeniu do zasilania (lub po- w których natężenie jest różne. wrocie zasilania po jego wcześniejszym zaniku) piekarnik przejdzie w Oświetlenie tryb ustawienia aktualnego czasu, na wyświetlaczu miga . Korzystanie Każdorazowe otwarcie drzwi piekarz urządzenia nie jest możliwe bez nika powoduje zapalenie się świaustawionego czasu. tła. Dodatkowo gdy piekarnik jest w trybie aktywnym, wewnątrz komory Uwaga: W przypadku przerwy w piekarnika włączone jest oświetlezasilaniu wszystkie wprowadzone nie. Oświetlenie to pozostaje wyłąparametry takie jak czas pracy, tem- czone tylko w trybie StandBy. Jeżeli peratura, funkcja zostaną skasowa- drzwi piekarnika pozostają otwarte ne, aby kontynuować pracę, należy dłuższy czas, oświetlenie wyłączy się wprowadzić nastawy powtórnie. Jeśli automatycznie po upływie około 10 przerwanym programem było czysz- minut. czenie pyrolityczne (lub drzwi są z innego powodu zablokowane), to przed Symbol aktywności funkcji pyrolizy oraz blokady drzwi (piekarnik z funkcją pyrolizy)

• w zależności od modelu

Wentylator chłodzący ten będzie się zapalał i gasł co jakiś czas. Sygnalizuje to utrzymywanie ustawionej temperatury. Jeżeli po osiągnięciu ustawionej temperatury, zmniejszysz ją, symbol zapali się dopiero w momencie wychłodzenia piekarnika poniżej nowo ustawionej wartości. Działanie wentylatora chłodzącego jest niezależne od nastawionych funkcji i stanu programatora. Silnik chłodzący zostaje włączony automatycznie, przy aktywacji dowolnej funkcji. Silnik jest włączony do momentu gdy temperatura w komorze przekracza 80°C. Poniżej tej tempe- Funkcje piekarnika ratury wentylator chłodzący wyłącza się automatycznie. W trybie aktywnym dotknij sensor , włączy się menu wyboru funkcji- na Rozgrzewanie piekarnika (Sym- wyświetlaczu pojawi się funkcja piebol termostatu) karnika oznaczona jako „1”. Używając sensorów oraz wybierz odpoSymbol oznacza rozgrzewanie wiednią funkcję z poniższej tabeli. się przynajmniej jednej z grzałek w Następnie potwierdź wybór funkcji piekarniku. Symbol ten gaśnie gdy sensorem , w kolejnym kroku temperatura w komorze zostanie wybierz odpowiednią temperaturę osiągnięta Po jej osiągnięciu symbol sensorami oraz , lub pozostaw wartość domyślną. Po zatwierdzeniu sensorem urządzenie rozpocznie pracę. Światło

Pieczenie ECO Wentylator termoobiegu Temperatura [OC] Grzałka dolna Grzałka wentylatora Grzałka opiekacza Grzałka górna Opis funkcji Światło Realizacja Domyślna Rożen* temp.[OC] min. max

Turbo grill/Turbo rożen

Czyszczenie pyrolityczne*

Grzałka dolna Temperatura [OC] Wentylator termoobiegu Grzałka wentylatora Grzałka górna Grzałka opiekacza Opis funkcji Światło Realizacja

Domyślna Rożen* temp.[OC] min. max

• w zależności od modelu Uwaga: Po włączeniu menu wyboru funkcji, brak użycia sensorów przez 10 sekund spowoduje przejście do trybu aktywnego, co jest równoznaczne ze skasowaniem już wprowadzonych ustawień. W czasie aktywnej funkcji pie- Tryb aktywny karnika Uruchom tryb przytrzymując sensor Aby zmienić aktywną funkcję piekarbędąc w trybie StandBy. W trybie nika, dotknij i przytrzymaj sensor aktywnym możesz wybrać odpowiedAby przejść do menu wyboru progra- nią funkcję, temperaturę czy też czas mów gotowych, dotknij i przytrzymaj pracy. sensor Aby przejść do trybu StandBy, dotknij Blokada rodzicielska i przytrzymaj sensor . Aby zmienić temperaturę, dotknij i W trybie StandBy jednocześnie doprzytrzymaj sensor , następnie sen- tknij przez 3 sekundy sensory oraz sorami oraz wybierz odpowiedaby włączyć blokadę rodzicielską, nią temperaturę i zatwierdź sensorem na wyświetlaczu pojawi się symbol , lub odczekaj kilka sekund, nowa . Aby wyłączyć blokadę, jednoczetemperatura zatwierdzi się automa- śnie dotknij przez 3 sekundy te same tycznie. sensory, symbol na wyświetlaczu zgaśnie. Tryb StandBy Inaczej tryb czuwania. W trybie tym na wyświetlaczu jest aktywny zegar, lub wyświetlana jest temperatura wewnątrz komory (powyżej 50OC). Dodatkowo możesz aktywować funkcję minutnika, opis w dalszej części instrukcji. Intensywność świecenia jest zmniejszona względem trybu aktywnego.

Minutnik rem , piekarnik rozpocznie pracę z nowymi nastawami. W dowolnym trybie dotknij i przytrzymaj sensor , na wyświetlaczu Zakończenie działania funkcji pojawi się , oraz symbol zacznie migać. Teraz możesz: Aby zakończyć funkcję, dotknij i przytrzymaj sensor . Funkcje domyślne Ustawić minutnik sensorem , na- działają przez nieograniczony czas, stępnie zatwierdź sensorem . samoczynne wyłączenie się piekarniSkorygować nastawy minutnika ka jest możliwe jedynie przez aktysensorami oraz . Skorygowaną wację funkcji opóźnionego wyłączenia wartość zatwierdź . piekarnika oraz funkcji opóźnionej Wyłączyć minutnik ustawiając sen- pracy piekarnika. Wyjątek stanowi sorem wartość i zatwierdź funkcja czyszczenia pyrolitycznego. sensorem . Opóźnione wyłączenie piekarniMinutnik nie przerywa działania ak- ka (Praca Półautomatyczna) tywnej funkcji piekarnika. Po upływie czasu rozlegnie się sygnał akustycz- Przez opóźnione wyłączenie piekarny, możesz go wyłączyć dowolnym nika należy rozumieć automatyczne sensorem. wyłączenie piekarnika po upływie zadanego czasu od momentu aktyPodgląd i modyfikowanie usta- wacji tego trybu. Możliwe opóźnienie wień w trakcie pracy piekarnika wyłączenia piekarnika wynosi od 1 minuty do 10 godzin. Aby aktywować Aby sprawdzić temperaturę wewnątrz opóźnione wyłączenie piekarnika, komory w trakcie pracy piekarnika, podczas pracy piekarnika z określoną dotknij sensor jednokrotnie. Dotknij funkcją, dotknij i przytrzymaj sensor kolejny raz sensor aby sprawdzić , na wyświetlaczu zacznie migać ustawioną temperaturę. Dotknij ko- symbol minutnika . Dotknij sensor lejny raz, aby wrócić do wyświetlania kolejny raz, na wyświetlaczu pojaaktualnego czasu. wi się symbol , teraz możesz: Aby zmienić zadaną temperaturę podczas pracy piekarnika, dotknij i przytrzymaj sensor , na wyświetlaczu pojawi się aktualnie ustawiona temperatura, możesz ją modyfikować sensorami oraz . Nową temperaturę zatwierdź sensorem . Do momentu zatwierdzenia, w piekarniku ustawiona jest wartość poprzednia. Ustawić czas wyłączenia piekarnika sensorem , następnie zatwierdź sensorem . Skorygować nastawy czasu wyłączenia sensorami oraz . Skorygowaną wartość zatwierdź . Wyłączyć opóźnione wyłączenie piekarnika ustawiając sensorem wartość i zatwierdź . Aby zmienić funkcję w trakcie pracy piekarnika, dotknij i przytrzymaj sensor , na wyświetlaczu pojawi się aktywna funkcja, którą możesz zmienić sensorami oraz . Po zatwierdzeniu nowej funkcji, na wyświetlaczu pojawi się temperatura (nie jest ona domyślna dla ustawionej funkcji, tylko przeniesiona z poprzednich nastawów. Można ją zmienić sensorami oraz ). Po zatwierdzeniu senso- Opóźnione wyłączenie piekarnika przerywa działanie aktywnej funkcji piekarnika. Po upływie czasu rozlegnie się sygnał akustyczny, możesz go wyłączyć dowolnym sensorem za wyjątkiem . Po wyłączeniu sygnału akustycznego, urządzenie przechodzi do trybu aktywnego.

Uwaga: Gdy użyjesz sensor skasowania alarmu, programator przejdzie automatycznie do trybu edycji czasu opóźnionego wyłączenia piekarnika. Ustawić dokładną godzinę włączenia piekarnika sensorem , następnie zatwierdź sensorem . Skorygować godzinę włączenia piekarnika sensorami oraz . Skorygowaną wartość zatwierdź . Opóźniony start pracy piekarni- Wyłączyć opóźnioną pracę piekarnika ka (Praca automatyczna) ustawiając sensorem najniższą możliwą wartość czasu i zatwierdź . Przez opóźniony start pracy piekarnika należy rozumieć automatyczne Opóźniona praca piekarnika przerywa włączenie piekarnika o określonej działanie aktywnej funkcji piekarnika. porze, następnie automatyczne wyłą- Po upływie czasu rozlegnie się sygnał czenie się piekarnika po zadeklarowa- akustyczny, możesz go wyłączyć nym czasie pracy. Możliwe opóźnienie dowolnym sensorem. Po wyłączeniu włączenia piekarnika wynosi od 1 sygnału akustycznego, urządzenie minuty do 10 godzin, a czas jego przechodzi do trybu aktywnego. działania wynosi do 10 godzin. Aby aktywować opóźnioną pracę piekar- Programy gotowe nika, w pierwszej kolejności aktywuj opóźnione wyłączenie piekarnika. Jest to zbiór programów o określoNastępnie dotknij i przytrzymaj sen- nych nastawach funkcji, temperatur sor kolejny raz, na wyświetlaczu jak i czasu pieczenia najbardziej odzacznie migać symbol minutnika powiednich dla danej potrawy. . Dotknij sensor dwukrotnie, na wyświetlaczu zacznie migać symbol W trybie aktywnym dotknij sensor , teraz możesz: włączy się menu wyboru programu gotowego- na wyświetlaczu pojawi się program oznaczony jako „P01”. Używając sensorów oraz wybierz odpowiedni program z poniższej tabeli. Następnie potwierdź wybór programu sensorem , urządzenie rozpocznie pracę.

Realizacja Program Opis P01 Wołowina

P12 Zapiekane warzywa

P16 Ciasto z owocami

P18 Wyrastanie ciasta

Szybki rozgrzew Funkcja grzania Domyślna temp.[OC] Każdy program gotowy możesz dowolnie modyfikować tj. zmienić zadaną temperaturę lub zmienić czas pracy piekarnika. W tym celu postępuj wg odpowiednich punktów instrukcji („Podgląd i modyfikowanie ustawień w trakcie pracy piekarnika” oraz „Opóźnione wyłączenie piekarnika”). Po wprowadzeniu zmian program już nie jest „programem gotowym”, wprowadzone zmiany są aktywne jednorazowo, nie powoduje to zmiany parametrów programu gotowego przy następnym uruchomieniu.

Programy gotowe z szybkim roz- Otwarcie drzwi które trwa krócej niż grzewem 10 minut nie wpływa na aktywny program i jego parametry. Po tym Wybrane programy charakteryzują czasie ze względów bezpieczeństwa się koniecznością wstępnego roz- piekarnik przechodzi w stan StandBy grzewu piekarnika do określonej (kasowane są wszystkie nastawy). temperatury. Są one odpowiednio oznaczone w powyższej tabeli. Po Ograniczenie czasu pracy piewyborze jednego ze wskazanych pro- karnika gramów gotowych z rozgrzewem, po potwierdzeniu programu sensorem Ze względów bezpieczeństwa piekar, na wyświetlaczu pojawi się dodat- nik posiada ograniczenie czasu pracy. kowo ikona szybkiego rozgrzewu . Jeżeli ustawiona temperatura wynosi Po osiągnięciu odpowiedniej tempe- maksymalnie 100OC, piekarnik przejratury, pojawi się sygnał akustyczny, dzie w tryb StandBy po 10 godzinach, wyłączy się on w momencie otwarcia jeżeli ustawiona temperatura wynosi drzwi. Umieść potrawę w piekarniku 200 OC i więcej maksymalny czas i zamknij drzwi, w tym momencie pracy jest ograniczony do 3 godzin. rozpocznie się właściwy program W przedziale 101OC-199OC czas pracy wypieku. zmienia się liniowo (pomiędzy 3h a 10h). Uwaga: Niewskazane jest wprowadzanie modyfikacji programu goto- Szybki rozgrzew piekarnika wego w trakcie aktywnego szybkiego rozgrzewu piekarnika, wprowadzenie W celu szybkiego rozgrzania piekarnizmian spowoduje anulowanie progra- ka włączane są grzałka wentylatora, mu gotowego i pracę urządzenia przy grzałka opiekacza oraz wentylator obecnie ustawionych parametrach termoobiegu, w tym wypadku makfunkcji, czasu i temperatury. symalna pobierana moc to 3,6kW. Zakończenie programu gotowego Zakończenie jest identyczne jak w przypadku opóźnionego wyłączenia piekarnika, urządzenie wyda sygnał dźwiękowy. Drzwi piekarnika Podczas pracy piekarnika, drzwi powinny być zamknięte. Otwarcie drzwi spowoduje przerwanie aktywnej funkcji. Jeżeli drzwi pozostają otwarte dłużej niż 30 sekund, pojawi się sygnał akustyczny informujący o konieczności zamknięcia drzwi. Sygnał można wyłączyć dotykając dowolny sensor lub poprzez zamknięcie drzwi.

Dbałość o bieżące utrzymanie w czystości piekarnika oraz właściwa jego konserwacja, wywierają znaczący wpływ na wydłużenie okresu bezawaryjnej pracy urządzenia. Ogólne porady

Piekarnik należy czyścić po każdym użytkowaniu, nie dopuszczając do przypalenia zabrudzeń. W przypadku ich długiego oddziaływania całkowite usunięcie może być niemożliwe lub będzie się wiązało z dużym nakładem pracy. Komorę piekarnika należy myć przy użyciu ciepłej wody z dodatkiem detergentu lub octu (3 łyżki stołowe na 250 ml wody). Należy pamiętać, aby po zakończonym procesie czyszczenia wytrzeć powierzchnię do sucha. W piekarniku nie należy pozostawiać wilgotnych naczyń lub ścierek. Wilgoć uwięziona w komorze może być źródłem korozji. Zabrudzenia sokami owocowymi lub ciastem najłatwiej usuwa się z jeszcze ciepłej lecz nie gorącej powierzchni komory piekarnika. Środki czyszczące

Do czyszczenia i konserwacji nie wolno używać żadnych środków do szorowania, materiałów ściernych. Nie należy stosować żrących środków zawierających sodę, amoniak, lub chlor. Nie stosować substancji o silnym odczynie alkalicznym. Niewskazane jest stosowanie płynów zawierających kwasy organiczne (np. kwasek cytrynowy), mogących spowodować trwałe plamy lub zmatowienie emalii ceramicznej. Inne istotne wskazówki

Do pieczenia potraw zawierających owoce, np. ciast używać głębokich blach – sok może spowodować przebarwienie lub zmatowienie emalii. Przebarwienie emalii nie wpływa na działanie piekarnika, nie jest podstawą do reklamacji. Do pieczenia mięs używać odpowiednich naczyń, np. brytfanny lub stosować folię aluminiową oraz specjalne worki do pieczenia, aby uniknąć zabrudzenia wnętrza komory tłuszczem. Uwaga: Do czyszczenia i kon­ser­wa­ cji nie wolno używać żadnych środków do szorowania, ostrych środków czyszczących ani przedmiotów szorujacych. Uwaga: Do czyszczenia frontu i obudowy używać tylko ciepłej wody z dodatkiem niewielkiej ilości płynu do mycia naczyń lub szyb. Nie stosować mleczka do czyszczenia. Czyszczenie Czynności czyszczenia należy rozpoczynać dopiero po wystygnięciu piekarnika.

Włącz oświetlenie wewnątrz piekarnika, pozwala to na uzyskanie lepszej widoczności wnętrza komory. Usuń mechanicznie największe zabrudzenia (zaleca się zastoso-

wanie drewnianej lub plastikowej szpatułki kuchennej). Środki o właściwościach ściernych mogą zmatowić lub uszkodzić powłokę emalii. Należy zachować szczególną ostrożność podczas ich stosowania. W przypadku przypalonych zabrudzeń, trudnych do usunięcia – zastosuj szmatkę namoczoną wodą z płynem do mycia naczyń lub octem (połóż ją na zanieczyszczoną powierzchnię na około godzinę). Prowadnice teleskopowe Pro­wad­ni­ce na­le­ży wyj­mo­wać i myć wraz z pro­wad­n i­c a­m i dru­c ia­ny­m i. Przed umiesz­cze­niem na nich blach na­le­ży je wy­su­nąć (jeśli pie­kar­nik jest nagrzany pro­wad­ni­ce należy wy­su­nąć za­cze­pia­jąc tyl­ną kra­wę­dzią blach o zde­rza­ki znaj­du­ją­ce się w przed­niej części wy­su­wa­nych pro­wad­nic) i następnie wsunąć wraz z blachą. Demontaż Prowadnice druciane Piekarnik został wyposażony w łatwo demontowalne prowadnice druciane (drabinki) piekarnika. Aby je wyjąć do mycia pociągnij za zaczep znajdujący się z przodu, następnie odchyl prowadnice i wyjmij z tylnych zaczepów. Montaż Demontaż Uwaga: Prowadnic nie należy myć w zmywarkach. Montaż

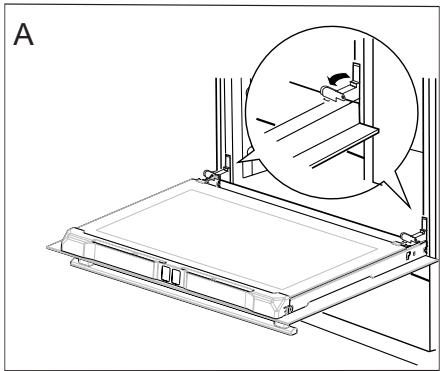

Wkłady katalityczne Demontaż drzwi Wkład­y po­kry­te są specjalną emalią sa­mo­czysz­czą­cą. Ema­lia ta powoduje, że za­bru­dze­nia tłusz­czem lub reszt­ka­mi po­traw mogą zostać samoczynnie usu­nię­t e pod wa­run­ kiem, że nie są one za­su­szo­ne lub przy­p a­lo­n e (resztki po­ż y­w ie­n ia i tłuszczu na­le­ży jak naj­szyb­ciej oddzielić, gdy jeszcze nie są za­su­szo­ne i przypieczone, wów­czas uniknie się długiego sa­mo­czysz­cze­nia pie­kar­ni­ ka). Aby dokonać sa­mo­czysz­cze­nia pie­kar­ni­ka na­le­ży włą­czyć go na 1 go­dzi­nę usta­wia­jąc temp. 250 °C. Jeśli resztki potraw są małe to pro­ces można skró­cić. Ponieważ proces sa­mo­czysz­cze­nia wiąże się ze zu­ży­ciem ener­gii, na­ le­ż y przed każ­d ym czysz­c ze­n iem spraw­dzić wielkość za­bru­dze­nia. Po stwier­dze­niu ob­ni­że­nia wła­sno­ści sa­ mo­czysz­czą­cych wkła­dek moż­na je wy­mie­nić na nowe. Wkład­ki można za­ku­pić w punk­tach ser­wi­so­wych lub w han­dlu. W przy­pad­ku wy­bra­nia tra­ dy­cyj­nej metody czysz­cze­nia na­le­ży pa­mię­tać o tym, że emalia sa­mo­czysz­ czą­ca jest wraż­li­wa na ście­ra­nie i do czysz­cze­nia nie na­le­ży uży­wać żrą­cych środ­ków czysz­czą­cych ani twar­dych ście­re­czek. Dla uzyskania łatwiejszego dostępu do ko­mo­ry pie­kar­ni­ka oraz czyszczenia, moż­li­we jest wyjęcie drzwi. W tym celu otwórz drzwi, odchyl do góry ele­ment zabezpieczający umieszczony w zawiasie (Rys. A). Drzwi lek­ko domknij, unieś i wy­ jmij do przo­du. W celu za­mon­to­wa­ nia drzwi w kuch­ni po­stę­pu­j w spo­ sób od­wrot­ny. Przy wkła­da­niu zwró­ć uwa­gę aby wy­cię­cie na za­wia­sie pra­ wi­dło­wo osa­dzić na wy­stę­pie uchwy­ tu za­wia­su. Po wło­że­niu drzwi do pie­kar­ni­ka bez­względ­nie opuść ele­ ment za­bez­pie­cza­ją­cy i dokładnie go dociśnij. Nieprawidłowe ustawienie ele­men­tu za­bez­pie­cza­ją­ce­go może spo­wo­do­wać uszko­dze­nie za­ wia­su przy pró­bie za­mknię­cia drzwi.

Demontaż Odchylenie zabezpieczeń zawiasów

Wyjmowanie wnętrznej

szyby we- • Wewnętrzne szyby wyciągnij z mocowania (w dolnej części drzwi- Rys. D). Naciśnij w miejscach pokazanych na rysunku i wyciągnij listwę Uwaga: Niebezpieczeństwo uszkodzenia mocowania szyb. Szyby nagórną drzwi. (rys.B, C). leży wysunąć, nie podnosić do góry.

Wyjmij szybę środkową (Rys. D). Umyj szyby ciepłą wodą i małą ilością środka czyszczącego. W celu ponownego zamontowania szyb należy postępuj w odwrotnej kolejności. Gładka część szyby powinna znajdować się u góry, ścięte narożniki na dole.

Wyjmowanie szyb wewnętrznych

Wymiana oświetlenia wnątrz komory we- Przed wymianą żarówki należy wszystkie pokrętła ustawić na pozycję „0” / „•” (wyłączone) oraz bezwzględnie odłączyć piekarnik od zasilania.

Wykręć i umyj klosz lampki, pa­ mię­ta­j o do­kład­nym wy­tar­ciu go do sucha. Wyciągnij żarówkę halogenową z gniaz­da używając do tego szmatki lub papieru. W razie potrzeby ża­rów­kę halogenową wymienić na nową o poniższych parametrach:

Upewnij się, że nowa żarówka jest dokładnie osadzona w gnieździe ceramicznym. Wkręć klosz lampki. Uwaga: Należy uważać, aby zakładaną żarówkę halogenu nie dotykać bezpośrednio palcami!

każdej sytuacji awaryjnej na­le­ży: Wyłączyć zespoły robocze piekarnika Odłączyć zasilanie elektryczne Niektóre drob­ne usterki użyt­kow­nik może usunąć sam kierując się wska­zów­ka­mi po­da­ny­mi w ta­be­li poniżej, zanim zwró­cą się Pań­stwo do działu ob­słu­gi klien­ta lub serwisu należy spraw­dzić kolejne punk­ty w tabeli. Problem Przyczyna Postępowanie

działa przerwa w dopływie prą­du sprawdzić bezpiecznik in­sta­la­cji domowej, prze­pa­lo­ny wymienić

2. Nie dzia­ła oświe­tle­

nie pie­kar­ni­ka obluzowana lub uszko­ dzo­na żarówka wymienić prze­pa­lo­ ną żarówkę (patrz rozdział Czysz­cze­nie i konserwacja)

3. Wyświetlacz pro­gra­ urządzenie było odłą­

ma­to­ra wska­zu­je goczo­ne od sieci lub wydzinę cyklicznie „0.00” stąpił chwilowy zanik na­pię­cia

grzejniku termoobiegu nie działa ustawić aktualny czas (patrz Obsługa programatora) Niebezpieczeństwo przegrzania! Natychmiast odłączyć piekarnik od sieci (bezpiecznik). Zwrócić się do najbliższego serwisu. Jeśli problem nie został rozwiązany należy odłączyć zasilanie elektryczne i zgłosić usterkę do Centrum Serwisowego. Uwaga! Wszelkie naprawy mogą być wykonywane wyłącznie przez wykwalifikowanych techników serwisu.

DANE TECHNICZNE 12203.3eTciKDpsScLbVoSm 12203.3eTciKDpsScLbVoW Typ/model Napięcie znamionowe 230V~50Hz Moc znamionowa piekarnika 3600 W Grzejnik dolny 1100 W Grzejnik górny 900 W Grzejnik termoobiegu 2100 W Grzejnik grilla 1500 W Wymiary piekarnika (W x S x G) 595 x 595 x 575 mm Wyrób spełnia wymagania norm EN 60335-1; EN 60335-2-6 obowiązujących w Unii Europejskiej. Dane na etykietach energetycznych piekarników elektrycznych podaje się zgodnie z normą EN 60350-1 /IEC 60350-1. Wartości te określa się przy standardowym obciążeniu z czynnymi funkcjami: grzejnika górnego i dolnego i wspomagania nagrzewania wentylatorem (jeśli funkcje takie są dostępne). Klasa efektywności energetycznej została wyznaczona w zależności od dostępnej funkcji w wyrobie zgodnie z poniższym priorytetem: Wymuszony obieg powietrza Eco (grzejnik termoobiegu + wentylator) Eco Wymuszony obieg powietrza Eco (grzejnik dolny + górny + opiekacz + wentylator) Eco Tryb konwencjonalny Eco (grzejnik dolny + górny) Eco Podczas wyznaczania zużycie energii należy zdemontować prowadnice teleskopowe (jeśli są na wyposażeniu wyrobu). Oświadczenie producenta: Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy­mie­nio­nych poniżej dyrektyw europejskich: dyrektywy niskonapięciowej 2014/35/UE, dyrektywy kompatybilności elek­tro­ma­gne­tycz­nej 2014/30/UE, dyrektywy ekoprojektowania 2009/125/EC, i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.

POSPRZEDAŻOWA Gwarancja Świadczenia gwarancyjne wg karty gwarancyjnej. Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po­stę­po­wa­niem z wyrobem. Serwis Producent sprzętu sugeruje, by wszelkie naprawy i czyn­no­ści re­gu­la­cyj­ne były wy­ko­ny­wa­ne przez Serwis Fabryczny lub Serwis Autoryzowany producenta. Napraw powinna dokonywać jedynie osoba posiadająca stosowne kwalifikacje. Zgłoszenie naprawy oraz pomoc w razie usterki Jeżeli urządzenie wymaga naprawy, należy skontaktować się z serwisem. Dane adresowe serwisu jak i kontaktowy numer telefonu znajduje się w karcie gwarancyjnej. Przed kontaktem należy przygotować numer seryjny urządzenia, znajduje się on na tabliczce znamionowej: Serial No. Tabliczka znamionowa znajduje się na jednej ze ścian bocznych urządzenia. Uwaga: Kopia tabliczki znamionowej lub numeru seryjnego umieszczona jest w karcie gwarancyjnej. Dla wygody przepisz numer seryjny urządzenia:

INSTALACJA Montaż piekarnika w zabudowie

Pomieszczenie kuchenne po­win­ no być suche i przewiewne. Powinno również po­sia­dać spraw­ną we­nty­la­cję, a usta­wie­nie pie­ kar­ni­ka po­win­no gwa­ran­to­wać swo­bod­ny do­stęp do wszystkich ele­men­tów ste­ro­wa­nia, przede wszystkim wtyczka zasilająca powinna być łatwo dostępna. Piekarnik jest zbudowany w klasie Y. Me­ble do za­bu­do­wy mu­szą mieć okła­dzi­nę oraz kle­je do jej przy­kle­je­nia od­por­ne na tem­ pe­ra­tu­rę 100°C. Nie speł­nie­nie tego wa­run­ku może spo­wo­do­wać zde­for­mo­wa­nie po­wierzch­ni lub od­kle­je­nie okła­dzi­ny. Przygotować otwór w meblu o wy­mia­rach podanych na rysunkach: A- zabudowa pod blatem, B- zabudowa wysoka. W przypadku istnienia w szafce ścia­ny tylnej należy w niej wyciąć otwór pod przy­łą­cze elektryczne. Wsuń piekarnik całkowicie w otwór za­bez­pie­cza­jąc go przed wysunięciem czte­re­ma wkrętami (Rys. C). min 38

Rys. C Uwaga: Montażu urządzenia powinien dokonać wykwalifikowany specjalista. Czynności związane z montażem należy przeprowadzać przy odłączonym od zasilania urządzeniu.

Podłączenie piekarnika do zasilania Przed dokonaniem przyłączenia pie­ kar­ni­ka do instalacji elektrycznej, należy zapoznaj się z informacjami zawartymi na tabliczce znamionowej.

Piekarnik przystosowany jest fa­brycz­nie do za­si­la­nia prą­dem prze­m ien­n ym, jed­n o­f a­z o­w ym (230V 1N~50 Hz) i wy­po­sa­żo­ny w prze­wód przy­łą­cze­nio­wy 3 x 1,5mm2 o dłu­go­ści około 1,5 m z wtycz­ką ze sty­kiem ochron­nym. Gniazdo przyłączeniowe instalacji elek­trycz­nej musi być wyposażone w bo­lec ochron­ny. Po usta­wie­ niu pie­kar­ni­ka wy­ma­ga się, aby gniaz­do przy­łą­cze­nio­we in­sta­la­cji elek­trycz­nej było do­stęp­ne dla użyt­kow­ni­ka. Przed podłączeniem piekarnika do gniaz­da sprawdź czy: Bezpiecznik oraz instalacja elektryczna wytrzymają obciążenie piekarnika, obwód za­s i­la­j ą­c y gniazdo wty­ko­we po­wi­nien być za­b ez­p ie­c zo­n y bez­p iecz­n i­k iem min. 16A, Instalacja elektryczna wyposażona jest w skuteczny system uziemiający spełniający wymagania aktualnych norm i przepisów, Po zainstalowaniu piekarnika powinna być dostępna wtyczka. Uwaga: Jeżeli przewód zasilający nie­od­łą­czal­ny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w spe­c ja­li­s tycz­nym zakładzie naprawczym, albo przez wykwalifikowaną osobę w celu unik­ nię­cia zagrożenia.

PORADY PRAKTYCZNE Tabele z przykładowymi nastawami piekarnika Pieczenie ciast Rodzaj żywności Akcesoria Poziom Forma okrągła tortowa handlowa czarna kładziona na 1-2 ruszt Forma handlowa do Babka babki okrągła lub drożdżowa/ prostokątna czarna 1-2 piaskowa kładziona na ruszt Forma handlowa do Babka babki okrągła lub drożdżowa/ prostokątna czarna piaskowa kładziona na ruszt Forma do ciasta powlekane na czarno Biszkopt bez- okrągła lub kwadra- 1-2 tłuszczowy towa kładzione na ruszt Forma do ciasta czarna okrągła lub Szarlotka 1-2 kwadratowa kładzione na ruszt Forma papierowe około Ø 48mm han3 dlowe kładziona na blachę do pieczywa Forma papierowe około Ø 48mm han3 dlowe kładziona na blachę do pieczywa Małe ciasta Forma papierowe około Ø 48mm hanmufiny dlowe kładziona na blachę do pieczywa Forma papierowe około Ø 48mm 2-Blacha do pieczy- 2 + 4 wa lub pieczeni 4-Blacha do pieczywa Ciasto na blasze Ciasta w formach Biszkopt Kruche ciasto

Funkcja grzania Temperatura [OC] Czas [min] 170 – 2001) 38 – 502) 160 – 1701) 25 – 402) 150 – 160 25 – 40 170-1801)

2-Blacha do pieczywa lub pieczeni 4-Blacha do pieczywa 2+4 160-1751)

Rozgrzej pusty piekarnik przez 5 minut, nie używaj funkcji szybkiego rozgrzewu. Czasy obowiązują, jeżeli nie podano inaczej, dla nierozgrzanej komory urządzenia. Ważne! Parametry podane w tabeli są orientacyjne i można je korygować w zależności od własnych doświadczeń i upodobań kulinarnych.

Staraj się używać blach dostarczonych wraz z Twoim urządzeniem. Jeżeli korzystasz z własnych blach i form do wypieków, umieszczaj je na drabince suszarniczej. Zalecamy korzystanie z czarnych blach, najlepiej przewodzą ciepło i skracają czas wypieku. Nie zalecamy stosowania blach i form o jasnej i błyszczącej powierzchni może skutkować niedopiekaniem się spodu ciasta (w przypadku korzystania z funkcji grzałka dolna + grzałka górna). Przy korzystaniu z funkcji termoobiegu nie jest konieczne rozgrzanie piekarnika. Przy pozostałych funkcjach należy rozgrzać komorę do zadanej temperatury przed umieszczeniem potrawy wewnątrz (lampka kontrolna powinna zgasnąć). Przed wyjęciem ciasta z piekarnika sprawdź ja­kość wypieku przy pomocy drewnianego patyczka (przy pra­wi­dło­wym wypieku po nakłuciu ciasta, powinien on być suchy i czysty). Po wypieku pozostaw ciasto w rozgrzanej komorze piekarnika przez około 5 minut. Temperatura wypieku przy zastosowanej funkcji termoobiegu z reguły jest niższa o 20-30OC, niż w przypadku używania funkcji konwencjonalnej (grzałka górna + grzałka dolna). Parametry dotyczące ustawień dla wypieków z tabeli są orientacyjne i można je swobodnie korygować według własnych upodobań kulinarnych czy doświadczenia. Jeżeli informacje podawane w książkach kucharskich znacz­nie od­bie­ga­ją od wartości zamieszczonych w in­struk­cji obsługi, prosimy o kierowanie się zapisami w tejże instrukcji.

Pieczenie mięs oraz warzyw Rodzaj żywności Akcesoria Ruszt +Blacha do pieczeni( do zbierania ściekających kropli) Ruszt +Blacha do pieczeWołowina ni( do zbierania ściekających kropli) Ruszt +Blacha do pieczeWieprzowina ni( do zbierania ściekających kropli) Ruszt +Blacha do pieczeWieprzowina ni( do zbierania ściekających kropli) Ruszt +Blacha do pieczeKurczak ni( do zbierania ściekających kropli) Ruszt +Blacha do pieczeKurczak ni( do zbierania ściekających kropli) Ruszt +Blacha do pieczeKurczak ni( do zbierania ściekających kropli) Ruszt +Blacha do pieczeRyba ni( do zbierania ściekających kropli) Ruszt + naczynie z poRyba krywą Ruszt +Blacha do pieczeRyba ni( do zbierania ściekających kropli) Wołowina Poziom 2 – ruszt / 1 – blacha do pieczeni 2 – ruszt / 1 – blacha do pieczeni 2 – ruszt / 1 – blacha do pieczeni 2 – ruszt / 1 – blacha do pieczeni 2 – 3 ruszt / 1 – blacha do pieczeni 2 – ruszt / 1 – blacha do pieczeni 2 – 3 ruszt / 1 – blacha do pieczeni 2 – 3 ruszt / 1 – blacha do pieczeni 2 – ruszt naczynie na ruszcie 2 – 3 ruszt / 1 – blacha do pieczeni Funkcja grzania Temperatura [OC] Czas [min]

45 – 60 Warzywa Blacha do pieczeni

40 – 50 Warzywa Blacha do pieczeni

Czasy obowiązują, jeżeli nie podano inaczej dla nierozgrzanej komory. Ważne! Parametry podane w tabeli są orientacyjne i można je korygować w zależności od własnych doświadczeń i upodobań kulinarnych.

W piekarniku należy przygotowywać porcje mięsa po­wy­żej 1 kg, mniej­ sze porcje zaleca się przyrządzać na pły­cie grzejnej. Do pieczenia zaleca się stosować naczynia żaroodporne, również uchwyty tych na­czyń muszą być odporne na działanie wysokiej tem­pe­ra­tu­ry. Przy pieczeniu na drabince suszarniczej lub ruszcie zaleca się na niż­ szym po­zio­mie umieścić blachę do pieczeni. Tłuszcz z potrawy nie będzie kapał bezpośrednio do komory, tylko do blachy. Aby pieczeń była bardziej soczysta, do wsuniętej blachy na krople tłuszczu dodaj nie­wiel­ką ilość wody. W takim wypadku potrawa nie ulegnie wysuszeniu. Przynajmniej raz w połowie czasu pieczenia zaleca się od­wró­cić mię­so na dru­gą stro­nę, w trakcie pieczenia należy także okresowo pod­le­wać mięso po­wsta­ją­cym so­sem lub gorącą wodą, która wcześniej została osolona. Mięsa nie należy po­le­wać zim­ną wodą.

Pizza Rodzaj żywności Temperatura [OC] Czas [min] 2-3 200 – 2301) 15 – 25 Blacha do pieczywa 2-3 200 – 2301) 15 – 20 Mrożona cienki spód Ruszt 2-3

Mrożona gruby spód Ruszt 2-3

Akcesoria Poziom Świeża Blacha do pieczywa Świeża cienki spód Pizza

Funkcja grzania Rozgrzej pusty piekarnik Stosować się do informacji na opakowaniu Ważne! Parametry podane w tabeli są orientacyjne i można je korygować w zależności od własnych doświadczeń i upodobań kulinarnych. Grillowanie Rodzaj żywności Akcesoria Poziom Tosty z białego pieczywa Ruszt Tosty z białego pieczywa Ruszt Kurczak Ryba Warzywa

Ruszt +Blacha do piecze- 2 – 3 ruszt / ni( do zbierania ściekają- 1 – blacha do cych kropli) pieczeni Ruszt +Blacha do piecze- 2 – 3 ruszt / ni( do zbierania ściekają- 1 – blacha do cych kropli) pieczeni Blacha do pieczeni

Funkcja grzania Rozgrzej pusty piekarnik włączając na 5 minut, nie używaj funkcji szybkiego rozgrzewu Ważne! Parametry podane w tabeli są orientacyjne i można je korygować w zależności od własnych doświadczeń i upodobań kulinarnych.

Funkcja grzania termoobieg ECO

przy użyciu funkcji termoobieg ECO uruchamia się zoptymalizowany sposób grzania mający na celu oszczędzanie energii podczas przygotowywania potraw, czasu pieczenia nie można skrócić przez ustawienie wyższych temperatur, nie zaleca się również wstępnego rozgrzewania piekarnika przed pieczeniem, nie należy zmieniać ustawień temperatury w trakcie pieczenia oraz otwierać drzwi podczas pieczenia. Zalecane parametry przy użyciu funkcji termoobieg ECO Rodzaj żywności Funkcja piekarnika Temperatura [OC] Poziom Czas [min] Biszkopt Eco

Babka drożdżowa/ piaskowa Eco

Tabele z potrawami testowymi Tabele z potrawami testowymi zgodnie z normą EN 60350-1 Pieczenie ciast Rodzaj żywności Małe ciasta Temperatura [OC] Czas [min]

do pieczywa lub pieczeni

pieczywa 1501) 27-302) Blacha do pieczywa

do pieczywa lub pieczeni

pieczywa 160-1751) 25-352) Akcesoria Poziom Blacha do pieczywa Blacha do pieczywa Blacha do pieczeni Kruche ciasto (paski) Blacha do pieczywa Blacha do pieczeni Funkcja grzania Biszkopt beztłuszczowy Ruszt + forma do ciasta powlekana na czarno Ø26cm

170-1801) 38-462) Szarlotka Ruszt + dwie formy do ciasta powlekane na czarno Ø20cm

formy na ruszcie umieszczono po przekątnej prawy tył, lewy przód 180-2001) 50-652)

Rozgrzej pusty piekarnik przez 5 minut, nie używaj funkcji szybkiego rozgrzewu. Czasy obowiązują, jeżeli nie podano inaczej, dla nierozgrzanej komory.

Rodzaj żywności Akcesoria Poziom Tosty z białego pieczywa Ruszt Burgery wołowe Ruszt + Blacha do pieczeni (do zbierania ściekających kropli) Funkcja grzania Temperatura [OC] Czas [min]

2501) 2–3 4 – ruszt 3 – blacha do pieczeni 2501) 1 strona 10-15 / 2 strona 8-13 Rozgrzej pusty piekarnik włączając na 5 minut, nie używaj funkcji szybkiego rozgrzewu. Pieczenie Rodzaj żywności Akcesoria Poziom Funkcja grzania Cały kurczak Ruszt + Blacha do pieczeni (do zbierania ściekających kropli) 2 – ruszt 1 – blacha do pieczeni
