Typ produktu	Piekarnik do zabudowy z indukcyjną płytą ceramiczną
Marka	Indesit
Model	IFW6230IX
Wymiary piekarnika (W x S x G)	32,4 x 43,5 x 41,3 cm
Pojemność piekarnika	59 L
Rodzaj pieczenia	Tradycyjne, Wielofunkcyjne, Grill, Zapiekanka, Pizza, Wypieki
Czyszczenie	Automatyczne katalityczne (ścianki katalityczne)
Oświetlenie piekarnika	Żarówka 15 W, trzonek E14
Płyta grzewcza	4 pola indukcyjne z funkcją Booster
Całkowita moc płyty	5600 W
Sterowanie	Dotykowe z wyświetlaczem cyfrowym i programatorem elektronicznym
Bezpieczeństwo	Blokada panelu, wykrywanie garnka, zabezpieczenie przed przegrzaniem, automatyczne wyłączanie
Zasilanie elektryczne	230 V~ jednofazowe lub 400 V trójfazowe (w zależności od modelu)
Akcesoria w zestawie	Ruszt, blacha do pieczenia, rożen (w niektórych modelach)
Drzwi piekarnika	Demontowalne do czyszczenia
Wskaźnik naprawialności	Nie podano

Często zadawane pytania - IFW6230IX INDESIT

Jak uruchomić opóźnione pieczenie za pomocą programatora?

Wybierz żądaną funkcję i temperaturę na piekarniku. Naciśnij przycisk czas (zegar) i ustaw czas pieczenia za pomocą +/-, następnie naciśnij przycisk koniec pieczenia i ustaw czas zakończenia. Piekarnik włączy się automatycznie, aby zakończyć o wybranej godzinie.

Jak zablokować panel sterowania płyty grzewczej?

Naciśnij przycisk blokady (kłódka) znajdujący się na panelu. Rozlega się sygnał dźwiękowy i ikona się zaświeca. Aby odblokować, naciśnij ponownie ten sam przycisk przez kilka sekund.

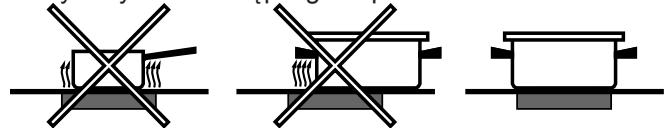

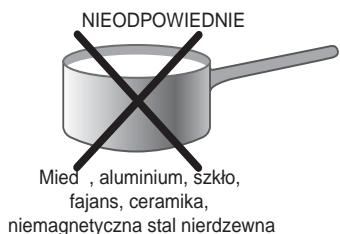

Jakie rodzaje garnków używać na płycie indukcyjnej?

Używaj naczyń wykonanych z materiałów ferromagnetycznych (żeliwo, emaliowana stal, specjalna stal nierdzewna do indukcji). Sprawdź kompatybilność magnesem: musi przyciągać się do dna garnka.

Jak czyścić ścianki katalityczne piekarnika?

Ścianki katalityczne czyszczą się automatycznie w wysokiej temperaturze. Jeśli pozostają tłuste resztki, rozgrzej pusty piekarnik do maksymalnej temperatury na 60-90 minut. Unikaj ściernych środków czyszczących, które zniszczą warstwę katalityczną.

Co zrobić, gdy wyświetlacz pokazuje 'F' z cyfrą?

To kod błędu. Zapisz kod, wyłącz urządzenie i skontaktuj się z serwisem, podając model i numer seryjny. Nie próbuj naprawiać samodzielnie.

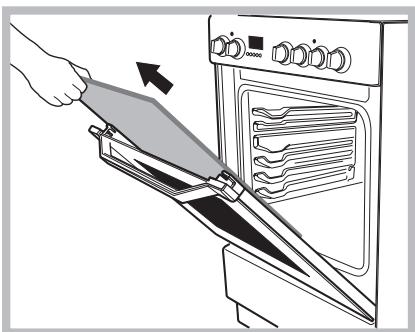

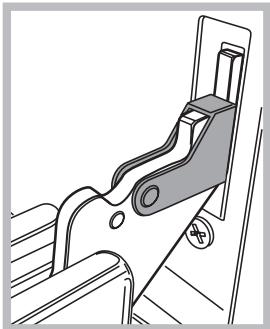

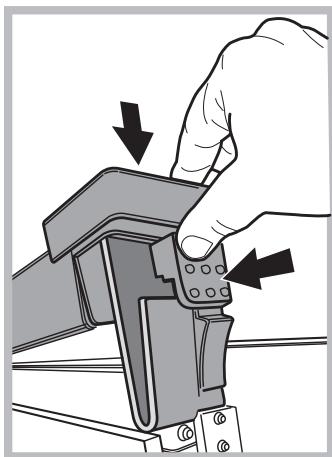

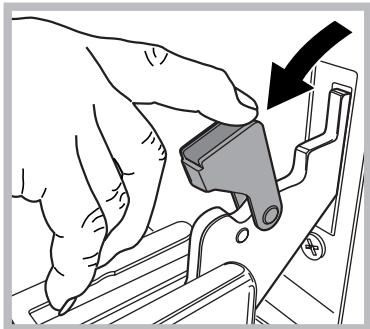

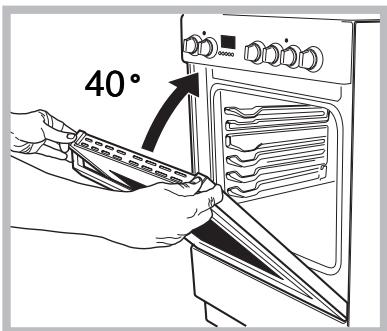

Jak zdemontować drzwi piekarnika do czyszczenia?

Otwórz drzwi do końca, obróć zaczepy zawiasów do tyłu, częściowo zamknij drzwi (około 40°), następnie naciśnij przyciski górnego profilu, aby zdjąć szybę. Wykonaj czynności w odwrotnej kolejności, aby zamontować z powrotem.

Czy można używać sprayów czyszczących do płyty ceramicznej?

Tak, używaj specjalnego środka do płyty ceramicznej, nanieś go miękką gąbką, spłucz i wytrzyj. Nigdy nie używaj ściernych środków, proszków do szorowania ani metalowych gąbek, które porysują powierzchnię.

Jak ustawić limit mocy płyty grzewczej?

W ciągu 30 sekund po podłączeniu, dotknij jednocześnie selektorów pól 1 i 3. Użyj +/- aby wybrać między 2800W, 3500W, 6000W lub 7200W. Potwierdź, ponownie dotykając obu selektorów.

Jaka jest procedura pierwszego użycia piekarnika?

Rozgrzej pusty piekarnik przy zamkniętych drzwiach do maksymalnej temperatury przez co najmniej godzinę, aby usunąć zapachy ochronne. Następnie przewietrz pomieszczenie. Przed użyciem usuń plastikowe folie z boków.

Jak korzystać z funkcji Booster na płycie grzewczej?

Wybierz żądane pole, ustaw moc na 9, a następnie ponownie naciśnij +. Wyświetlacz pokazuje 'P', a moc tymczasowo wzrasta na maksymalnie 10 minut.

INSTRUKCJA OBSŁUGI IFW6230IX INDESIT

Ustawienie i wypoziomowanie

Podłączenia do sieci elektrycznej

Tabela charakterystyk

Opis urządzenia, 43

Widok ogólny

Panel kontrolny

Wyświetlacz

Panel kontrolny płyty grzejnej

Uruchomienie i użytkowanie (piekarnik), 45

Ustawianie zegara

Ustawianie minutnika

Użytkowanie piekarnika

Programy pieczenia

Programowanie pieczenia

Tabela praktycznych rad w zakresie pieczenia

Uruchomienie i użytkowanie (płyta grzejna), 49

Włączanie płyty grzejnej

Włączanie stref gotowania

Funkcja wspomagania Booster

Wyłączanie stref gotowania

Programowanie czasu gotowania

Minutnik

Blokada panelu kontrolnego

Wyłączanie płyty grzejnej

Tryb "demo"

Praktyczne wskazówki dotyczące użytkowania urządzenia

Urządzenia bezpieczeństwa

Opis techniczny modeli

Praktyczne rady w zakresie gotowania

Zalecenia i środki ostrożności, 54

Ogólne zasady bezpieczeństwa

Usuwanie odpadów

Poszanowanie i ochrona środowiska

Pielęgnacja i konserwacja, 56

Odłączanie energii elektrycznej

Czyszczenie urządzenia

Wymiana żarówki w piekarniku

Czyszczenie ceramicznej płyty grzejnej

Montaż i demontaż drzwi piekarnika

OSTRZEŻENIE: Podczas użytkowania urządzenia i jego odsłonięte części osiągają wysokie temperatury.

Należy zachować ostrożność, aby nie dotknąć elementów grzewczych.

Dzieci w wieku poniżej 8 lat nie mogą przebywać w pobliżu piekarnika bez stałego nadzoru osoby dorosłej. Urządzenie może być używane przez dzieci powyżej 8 lat oraz osoby z ograniczonymi zdolnościami fizycznymi, zmysłowymi lub psychicznymi lub brakiem doświadczenia i wiedzy, jeśli osoby te są nadzorowane, uzyskały instrukcje na temat bezpiecznego użytkowania urządzenia i są świadome zagrożeń. Nie zezwalać dzieciom na zabawę urządzeniem.

Czyszczenie i konserwacja nie powinny być przeprowadzane przez dzieci bez nadzoru.

OSTRZEŻENIE: Gotowanie na płycie grzejnej pokrytej tłuszczem lub olejem może być niebezpieczne i może wywołać pożar.

NIGDY nie próbować gasić pożaru wodą, ale wyłączyć urządzenie i nakryć płomień, np. za pomocą pokrywki lub koca gaśniczego.

Nie stosować do czyszczenia szyby kuchenki abrazyjnych środków czyszczących lub metalowych skrobaków, ponieważ mogą one porysować powierzchnię i doprowadzić do pęknięcia szyby.

Wewnętrzne powierzchnie szuflady (jeżeli występują) mogą się nagrzewać.

Przed rozpoczęciem automatycznego cyklu czyszczenia:

wyczyszcz drzwi piekarnika; - za pomocą wilgotnej gąbki usuń duże lub grube pozostałości żywności z wnętrza piekarnika. Nie używaj detergentów; - usuń wszystkie akcesoria i zestaw przysuwnych rusztów (jeżeli występuje); - nie wkładaj ściereczek.

Nie zezwalać dzieciom na zbliżanie się do urządzenia podczas cyklu automatycznego czyszczenia, ponieważ powierzchnie mogą się nagrzać.

Nie stosować do czyszczenia urządzenia myjek parowych lub urządzeń wysokociśnieniowych.

Nie stawiać metalowych przedmiotów (noży, łyżek, pokrywek, itp.) na płycie grzejnej, ponieważ powierzchnie mogą się nagrzać.

Przed otwarciem pokrywy należy usunąć płyn.

Nie zamykać szklanej pokrywy (jeżeli występuje), jeśli palniki gazowe lub pola grzejne są gorące.

Po użyciu wyłączyć płytę grzejną za pomocą odpowiedniego panelu. Nie polegać na czujniku obecności garnków.

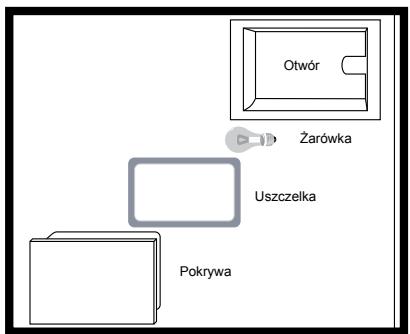

OSTRZEŻENIE: Przed dokonaniem wymiany żarówki, w celu uniknięcia możliwego porażenia elektrycznego, upewnić się, że urządzenie jest odłączone od zasilania.

! Podczas umieszczania rusztu we wnętrzu urządzenia upewnić się, że blokada jest zwrócona w górę w tylnej części otworu.

! Należy zachować niniejszą instrukcję w bezpiecznym miejscu do przyszłej konsultacji. W przypadku sprzedaży, odstąpienia lub przeniesienia urządzenia, należy upewnić się, że instrukcja została przekazana wraz z urządzeniem. ! Uważnie przeczytać instrukcję: zawiera ona ważne informacje dotyczące instalacji, użytkowania i bezpieczeństwa. ! Instalacja urządzenia powinna zostać wykonana przez wykwalifikowany personel i zgodnie z dostarczonymi wskazówkami. ! Wszelkie działania w zakresie regulacji lub konserwacji muszą być wykonywane przy kuchence odłączonej od zasilania elektrycznego.

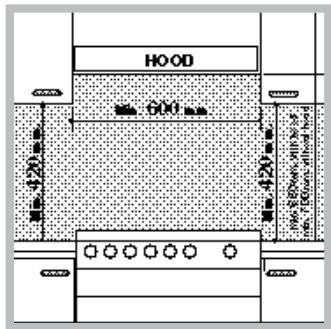

Ustawienie i wypoziomowanie

! Możliwe jest zainstalowanie urządzenia obok mebli, których wysokość nie przekracza poziomu roboczego płyty grzejnej. ! Należy upewnić się, że ściana stykająca się z tylną powierzchnią urządzenia jest wykonana z materiału niepalnego i żaroodpornego (T 90°C).

W celu zapewnienia prawidłowej instalacji:

600 mm od mebli;

Ustawić urządzenie w kuchni, w jadalni lub w innym pomieszczeniu (nie łazience); - Jeżeli górna powierzchnia płyty grzejnej znajduje się powyżej płaszczyzny mebli, urządzenie powinno być umieszczone w odległości co najmniej

• Jeżeli kuchenka jest instalowana pod szafką wiszącą, należy zachować minimalną odległość 420 mm między dolną częścią szafki a górną powierzchnią płyty grzejnej. Odległość ta powinna być zwiększona do 700 mm, jeżeli szafki wiszące są łatwopalne (patrz rysunek).
• Nie umieszczać zasłon za kuchenką, ani w odległości mniejszej niż 200 mm od jej ścianek bocznych.
• Ewentualne okapy powinny być instalowane zgodnie z zaleceniami zawartymi w odpowiedniej instrukcji obsługi.

Wypoziomowanie

Jeśli konieczne jest wypoziomowanie urządzenia, należy przykręcić dołączone nóżki regulacyjne do naroży podstawy kuchenki (patrz rysunek).

Nóżki* są dopasowane do otworów znajdujących się pod podstawą kuchenki.

Podłączenie do sieci elektrycznej

Montaż kabla zasilającego

W celu otwarcia łączówki zaciskowej:

• Włożyć śrubokręt do bocznych występów łączówki zaciskowej.
• Pociągnąć pokrywę w celu jej otwarcia.

W celu dokonania instalacji kabla, należy postępować w następujący sposób:

• Poluzować śrubę zaciskową kabla i śruby kontaktowe. Uwaga: Zworki są wstępnie ustawione fabrycznie na 230 V jednofazowego połączenia (patrz rysunek).

230V~ H05RR-F 3x4 CEI-UNEL 35363 H05VV-F 3x4 CEI-UNEL 35746

• W celu wykonania podłączenia do sieci elektrycznej wskazanego na rysunkach należy użyć dwóch zworki dołączonych do opakowania (patrz rysunek - oznaczenia "P").

400V 2N~ H05RR-F 4x4 CEI-UNEL 35363 H05VV-F 4x4 CEI-UNEL 35746

400V 3N~ H05RR-F 5x2.5 CEI-UNEL 35363 H05VV-F 5x2.5 CEI-UNEL 35746

• Zabezpieczyć kabel zasilający, zaciskając wkręt zacisku kablowego i ponownie umieścić pokrywę.

Podłączenia kabla zasilającego do sieci elektrycznej

Zamocować znormalizowaną wtyczkę dostosowaną do obciążeń wskazanych na tabliczce znamionowej urządzenia (patrz tabela Dane techniczne).

Urządzenie musi być podłączone bezpośrednio do sieci elektrycznej przy użyciu wyłącznika odłączającego wszystkie bieguny zasilania z minimalnym otwarciem pomiędzy stykami 3 mm, zainstalowanego między urządzeniem a siecią. Wyłącznik powinien być odpowiedni do wskazanego obciążenia i musi być zgodny z obowiązującymi przepisami elektrycznymi (przewód uziemienia nie może być przerwany przez wyłącznik). Przewód zasilający powinien być umieszczony w taki sposób, by nie stykał się w żadnym punkcie z temperaturą przekraczającą 50°C. Przed podłączeniem urządzenia do źródła zasilania należy się upewnić, że:

• Urządzenie posiada odpowiednie uziemienie i wtyczka jest zgodna z obowiązującymi przepisami; Gniazdo jest w stanie wytrzymać maksymalne obciążenie mocy urządzenia, które zostało wskazane na tabliczce znamionowej;
• Napięcie zasilania odpowiada wartościom podanym na tabliczce znamionowej; Gniazdo jest kompatybilne z wtyczką urządzenia. Jeżeli gniazdo nie jest kompatybilne z wtyczką, należy zwrócić się do upoważnionego technika z prośbą o dokonanie wymiany. Nie stosować przedłużaczy ani rozgałęźników.

Uwaga: Po zainstalowaniu urządzenia, kabel zasilający i gniazdo elektryczne powinny być łatwo dostępne. Uwaga: Kabel nie powinien być zagięty ani zmiażdżony. Uwaga: Powinien on być okresowo sprawdzany i wymieniany wyłącznie przez upoważnionych techników.

Uwaga: Producent uchyla się od wszelkiej odpowiedzialności w przypadku nieprzestrzegania opisanych środków ostrożności.

Uwaga: W celu uniknięcia przypadkowego wywrócenia urządzenia, na przykład przez oparcie się lub wspinanie się na drzwi piekarnika, NALEŻY zainstalować dostarczony łańcuch bezpieczeństwa.

Kuchenka jest wyposażona w łańcuch bezpieczeństwa, który powinien być przymocowany za pomocą śruby (niedołączonej do kuchenki) do ściany za urządzeniem na wysokości odpowiadającej przymocowaniu łańcucha do urządzenia. Należy dopasować śrubę i mocowanie śruby w zależności od rodzaju materiału, z którego wykonana jest ściana za urządzeniem. Jeżeli łeb śruby ma średnicę mniejszą niż 9 mm, należy zastosować podkładkę. Ściana betonowa wymaga śruby o średnicy przynajmniej 8 mm i 60 mm długości.

Upewnić się, że łańcuch jest przymocowany do tylnej ściany kuchenki i do ściany, jak wskazano na rysunku, i że po instalacji jest napięty i równoległy z poziomem podłoża.

DANE TECHNICZE
Wymiary pickarnika (Dl.xGlc.xWys.)	32,4x43,5x41,3 cm
Pojemnosć	591
Wymiary uzytkowe szuflady do podgrzewania potraw	szerokość 42 cmgnebokość 44 cmwysokość 8,5 cm
Napiȩcie i czȩstotliwość zasilania elektrycznych	patrz tabliczka znamionowa
ETYKIETA EFEKTYWNOŚCI INERGETYCZNEJ I ECODESIGN	Dyrektywa UE nr 65/2014, integrujacadyrektywę 2010/30/EU. Rozporjadzenia UE nr 66/2014, integrujecé dyrektywę 2009/125/KE.Rozporjadzenia EN 60350-1Rozporjadzenia EN 50564Rozporjadzenia EN 60350-2
	Zużycie energii z konwekcja naturnalny - tryb ogrzewania: Statyczny;
	Zużycie energii z konwekcjawymuszona - tryb ogrzewania: Program Pieczenia;
CE	Dyrektywe WE: 06/95/WE z 12/12/06 w sprawie ur.§adzeń niskiego napiȩcia z poźnaejszymi zmianami - 04/108/WE z 15/12/04 w sprawie kompatybilnosci elektromagnetycznej z poźnaejszymi zmianami - 93/68/EWG z 22/07/93 z poźnaejszymi zmianami - 2002/96/WE.1275/2008 Tryb czuwania/Off

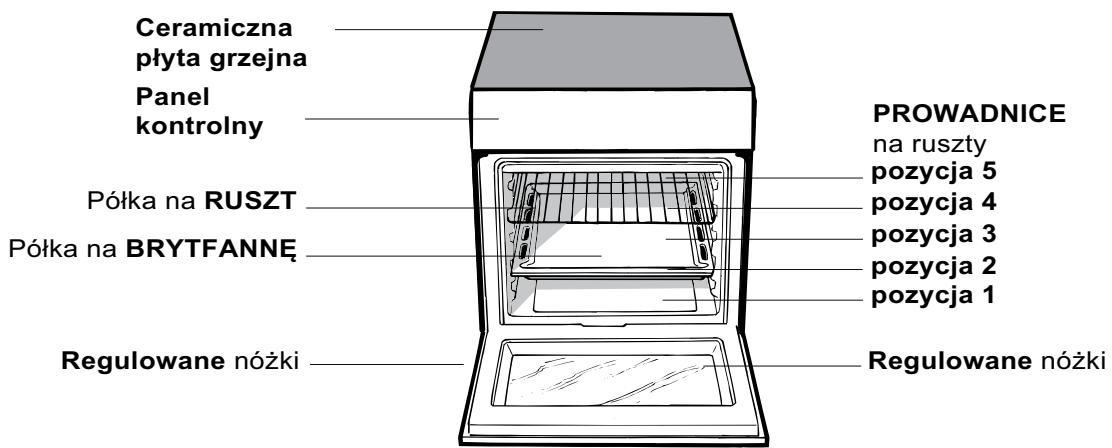

Widok ogólny

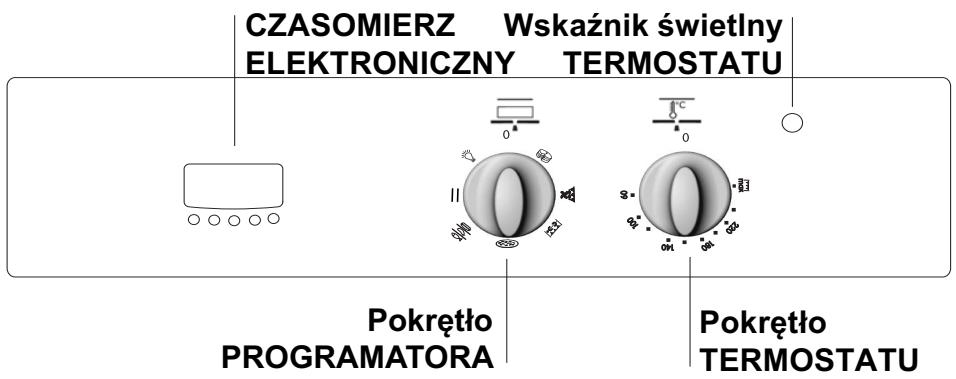

Panel kontrolny

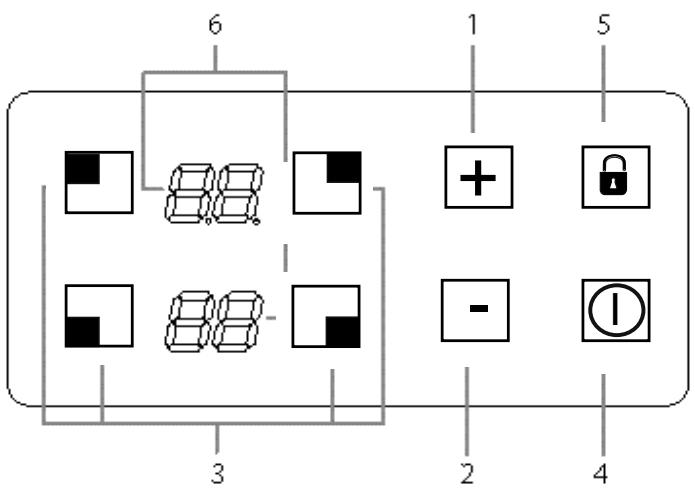

Panel kontrolny płyty grzejnej

Podczas używania dotykowego panelu kontrolnego:

Nie używaj rękawiczek

Używaj czystego palca

Dotykaj szkła równomiernie

1 Przycisk ZWIĘKSZ MOC/CZAS kontroluje moc i czas. 2 Przycisk ZWIĘKSZ MOC/CZAS kontroluje moc i czas. 3 Przycisk WYBÓR STREFY GRZEJNEJ służy do wyboru zadanej strefy grzejnej. 4 Przycisk ON/OFF służy do włączania i wyłączania urządzenia. 5 Przycisk BLOKADA PANELU KONTROLNEGO zapobiega przypadkowym zmianom ustawień płyty i wskazuje zablokowanie panelu kontrolnego. 6 WYŚWIETLACZ GRZEJNIKA pokazuje wybraną strefę grzejną, poziom mocy, ustawiony czas gotowania, aktywne funkcje boostera.

Więcej szczegółowych informacji na temat funkcji panelu kontrolnego można znaleźć w części "Uruchamianie i użytkowanie".

Produkt ten spełnia wymagania najnowszej dyrektywy UE o ograniczaniu zużycia energii w trybie oczekiwania. Jeśli nie używa się urządzenia przez 2 minuty, po zgaśnięciu wskaźnika pozostałego ciepła i wyłączeniu się wentylatora (jeśli obecny), urządzenie automatycznie wyłączy się. Urządzenie wznowi pracę po naciśnięciu przycisku ON/OFF.

! Podczas pierwszego użycia urządzenia należy rozgrzewać pusty piekarnik z zamkniętymi drzwiami do maksymalnej temperatury przez przynajmniej godzinę. Przed wyłączeniem piekarnika i otwarciem drzwi należy upewnić się, że pomieszczenie jest dobrze wentylowane. Urządzenie może emitować nieprzyjemny zapach spowodowany spalaniem substancji ochronnych zastosowanych podczas procesu produkcji.

! Przed uruchomieniem urządzenia należy zdjąć folię z jego bocznych części.

Uruchomienie piekarnika

1. Wybrać żądany program pieczenia przy pomocy POKRĘTŁO.
2. Wybrać zalecaną temperaturę dla programu pieczenia lub żądaną temperaturę, przekręcając POKRĘTŁO TERMOSTAT.

W odpowiedniej tabeli została zamieszczona lista opisująca w sposób szczegółowy programy pieczenia i zalecane temperatury pieczenia (patrz Tabela praktycznych rad w zakresie pieczenia).

Podczas pieczenia zawsze:

Zmienić program pieczenia, przekręcając POKRĘTŁO. Zmienić temperaturę pieczenia, przekręcając POKRĘTŁO TERMOSTAT. - Ustawić całkowity czas pieczenia i koniec czasu pieczenia (patrz poniżej). Zatrzymać pieczenie, przekręcając POKRĘTŁO na pozycję "0".

! Nigdy nie umieszczać przedmiotów bezpośrednio na dnie piekarnika. Pozwoli to uniknąć uszkodzenia emaliowanej powłoki. Podczas pieczenia z użyciem szpikulca, używać wyłącznie pozycji 1.

! Zawsze umieścić garnek na dołączonym ruszcie/rusztalk.

Wskaźnik świetlny TERMOSTATU

Jego podświetlenie wskazuje, że piekarnik grzeje. W momencie osiągnięcia zadanej temperatury wskaźnik gaśnie. Wskaźnik zostaje naprzemiennie podświetlony i zgaszony, wskazując, że termostat pracuje i utrzymuje temperaturę na stałym poziomie.

Oświetlenie piekarnika

Jego włączenie następuje po ustawieniu POKRĘTŁA w jakiejkolwiek pozycji, z wyjątkiem "0". Oświetlenie pozostaje załączone podczas całej pracy piekarnika. Wybierając za pomocą pokrętła, oświetlenie zostaje włączone bez aktywacji żadnego z elementów grzejnych.

Programy pieczenia

! Dla wszystkich programów pieczenia można ustawić zakres temperatury od 60°C do Max., z wyjątkiem programów:

• GRILL (zaleca się nieprzekraczanie maksymalnego poziomu mocy);
• GRATIN (zaleca się nieprzekraczanie 200°C ).

Zostają włączone zarówno górne, jak i dolne elementy grzejne. Podczas tradycyjnego programu pieczenia najlepiej jest korzystać wyłącznie z jednego rusztu. Ciepło będzie rozprowadzane równomiernie.

Program MULTIPIECZENIE

Zostają włączone wszystkie elementy grzejne (górny, środkowy i obiegowy) oraz wentylator. Ciepło jest stałe w całym piekarniku, powietrze piecze i zarumienia żywność w sposób równomierny. Dopuszczalne jest każdorazowe użycie maksymalnie dwóch rusztów.

Program GRILL

Zostaje włączony górny element grzejny. Dla żywności wymagającej wysokiej temperatury powierzchniowej zalecana jest wysoka i bezpośrednia temperatura grillowania. Podczas pieczenia z użyciem tego programu drzwi piekarnika powinny być zawsze zamknięte.

Program GRATIN

Zostaje włączony górny element grzejny i wentylator. To połączenie cech zwiększa skuteczność jednokierunkowego promieniowania termicznego elementów grzejnych poprzez wymuszony obieg powietrza w całym piekarniku. Pomaga to chronić żywność przed przypaleniem powierzchni, dzięki czemu ciepło może przenikać bezpośrednio w głąb żywności. Podczas pieczenia z użyciem tego programu drzwi piekarnika powinny być zawsze zamknięte.

Program PIZZA

Zostaje włączony dolny i obiegowy element grzejny oraz wentylator. Ta kombinacja szybko ogrzewa piekarnik, wytwarzając znaczną ilość ciepła, zwłaszcza z elementu dolnego. W przypadku użycia więcej niż jednego rusztu, należy zmienić rozmieszczenie naczyń w połowie procesu pieczenia.

Program PIECZENIE

Zostaje włączony tylny element grzejny i wentylator, gwarantując delikatne i jednorodne rozprowadzenie ciepła w całym piekarniku. Program ten jest idealny do pieczenia i gotowania delikatnej żywności, jak ciasta wymagające wyrośnięcia i do równoczesnego przygotowania ciastek na trzech półkach.

Praktyczne rady w zakresie gotowania

! Nie umieszczać rusztów w pozycjach 1 i 5 podczas gotowania z nawiewem. Nadmierne bezpośrednie ciepło może spalić delikatną żywność.

! Podczas użycia programów GRILL i GRATIN, umieść brytfannę w pozycji 1 w celu zebrania pozostałości z gotowania (tłuszczu).

MULTIPIECZENIE

Użyć pozycji 2 i 4, umieszczając żywność wymagającą więcej ciepła na pozycji 2. Umieścić brytfannę na dole, a ruszt na górze.

GRILL

• Umieścić ruszt na pozycji 3 lub 4. Umieścić żywność na środku rusztu.
• Zaleca się ustawienie maksymalnego poziomu mocy. Górny element grzejny jest regulowany przez termostat i może nie zawsze być włączony.

PIZZA

• Używać lekkiej, aluminiowej blachy na pizzę. Umieścić ją na odpowiednim ruszcie. W celu uzyskania chrupiącej skórki, nie używać brytfanny (uniemożliwia tworzenie się skórki przez wydłużenie czasu gotowania).
• Jeżeli pizza ma dużo dodatków, zaleca się ułożenie sera mozzarella na wierzchu pizzy w połowie procesu pieczenia.

Po wybraniu któregokolwiek z programów piekarnika zostaje aktywowane ustawianie parametrów produktu. Optymalizuje ono wydajność gotowania, ale może spowodować opóźnione włączenie wentylatora i elementów grzejnych.

Szuflada dolna

Poniżej piekarnika znajduje się komora, która może być wykorzystana jako miejsce do przechowywania akcesoriów lub naczyń.

! Nie umieszczać w dolnej komorze materiałów łatwopalnych. ! Wewnętrzne powierzchnie szuflady (jeżeli występują) mogą się nagrzewać.

Jednoczesne pieczenie na kilku poziomach

Jeśli konieczne jest użycie dwóch poziomów, należy korzystać z programu Z WENTYLACJĄ, ponieważ jest to jedyny program odpowiedni dla tego typu pieczenia. Ponadto:

• Nie należy korzystać z pozycji 1 i 5. Gorące powietrze może spowodować przypalenie delikatnych potraw.
• Wykorzystywać pozycje 2 i 4, umieszczając w pozycji 2 potrawy wymagające wyższej temperatury.
• W przypadku przygotowywania potraw wymagających różnego czasu i temperatury pieczenia, ustawić temperaturę pośrednią pomiędzy dwoma zalecanymi (patrz Tabela praktycznych rad w zakresie pieczenia) i umieścić delikatniejszą potrawę na ruszcie w pozycji 4. Wyjąć wcześniej tę potrawę, która wymaga krótszego czasu pieczenia.
• W przypadku pieczenia pizzy na kilku poziomach w temperaturze ustawionej na 220°C, należy nagrzewać piekarnik przez 15 minut. Zasadniczo, pieczenie w pozycji 4 trwa dłużej: dlatego zaleca się najpierw wyjąć pizzę pieczoną na niższym poziomie, a następnie, po kilku minutach, pizzę pieczoną w pozycji 4.
• Umieścić brytfannę na dole, a ruszt na górze.

OSTRZEŻENIE! Piekarnik jest wyposażony w blokadę rusztów, zapobiegającą ich wysuwaniu z piekarnika (1). Jak przedstawiono na rysunku, w celu całkowitego wysunięcia rusztów należy je unieść, przytrzymując za przednią część i pociągnąć (2).

Planowanie pieczenia za pomocą programatora elektronicznego

Ustawianie zegara

Po podłączeniu urządzenia do zasilania lub po zaniku napięcia, wyświetlacz zostanie automatycznie skasowany do 0:00 i zacznie migać. W celu ustawienia czasu:

1. Nacisnąć równocześnie przyciski CZAS PIECZENIA i KONIEC CZASU PIECZENIA
2. W ciągu 4 sekund po naciśnięciu tych przycisków należy ustawić dokładny czas przy użyciu przycisków + i -. Przycisk + zwiększa godziny, natomiast przycisk - je zmniejsza. Po ustawieniu czasu programator przełączy się automatycznie na tryb ręczny.

Ustawianie minutnika

Minutnik umożliwia odliczanie ustalonego okresu czasu, po którym zostanie wyemitowany sygnał dźwiękowy. W celu ustawienia minutnika należy działać w następujący sposób:

1. Nacisnąć przycisk MINUTNIK. Na wyświetlaczu pojawi się:
2. Naciskać przyciski + i - w celu ustawienia żądanego czasu.
3. Po zwolnieniu przycisków, minutnik rozpoczyna odliczanie i na wyświetlaczu zostanie wyświetlony bieżący czas.
4. Po upływie tego czasu, zostanie wyemitowany sygnał dźwiękowy, który może być wyłączony przez naciśnięcie jakiegokolwiek przycisku (z wyjątkiem przycisków + i -). Zniknie symbol

! Minutnik nie włącza i nie wyłącza piekarnika.

Ustawianie głośności sygnału dźwiękowego

Po wybraniu i zatwierdzeniu ustawień zegara, użyć przycisku -, aby wyregulować głośność sygnału dźwiękowego.

Ustawianie czasu pieczenia z opóźnionym startem

Najpierw należy zdecydować, który program pieczenia wybrać i ustawić odpowiednią temperaturę przy użyciu POKRĘTŁA I TERMOSTATU w piekarniku.

W tym celu:

1. Nacisnąć przycisk CZAS PIECZENIA
2. W ciągu 4 sekund od naciśnięcia tego przycisku należy ustawić żądany czas poprzez naciśnięcie przycisków + i -. Jeżeli, na przykład, pragniemy ustawić czas pieczenia na 30 minut, na wyświetlaczu zostanie wyświetlone:
3. 4 sekundy po zwolnieniu przycisków, na wyświetlaczu pojawi się bieżący czas (na przykład 10.00) wraz z symbolem i literą A (AUTO).

Następnie, należy ustawić żądany koniec czasu pieczenia:

1. Nacisnąć przycisk KONIEC CZASU PIECZENIA
2. W ciągu 4 sekund od naciśnięcia przycisku należy wyregulować koniec czasu pieczenia poprzez naciśnięcie + i -. Jeżeli na przykład pragniemy ustawić do 13:00, na wyświetlaczu zostanie wyświetlone:
3. 4 sekundy po zwolnieniu przycisków na wyświetlaczu pojawi się bieżący czas (na przykład 10.00) wraz z literą A (AUTO).

W tym momencie, piekarnik jest zaprogramowany na automatyczne włączenie o 12:30 i wyłączenie po 30 minutach, tj. o 13:00.

Ustawianie czasu pieczenia z natychmiastowym startem

W celu ustawienia czasu pieczenia należy postępować według powyższej procedury (punkty 1-3).

! Pojawienie się litery A oznacza, że zarówno czas pieczenia, jak i czas zakończenia pieczenia zostały zaprogramowane w trybie AUTO. W celu przywrócenia ręcznego działania piekarnika, po każdym programie AUTO należy równocześnie nacisnąć przyciski CZAS PIECZENIA i KONIEC CZASU PIECZENIA.

! Symbol _i=1ⁿ pozostanie podświetlony razem z piekarnikiem przez cały okres trwania programu pieczenia.

Ustawiony czas pieczenia może być wyświetlony w każdej chwili przez naciśnięcie przycisku CZAS PIECZENIA, a czas zakończenia pieczenia może być wyświetlony przez naciśnięcie przycisku KONIEC CZASU PIECZENIA. Po upływie czasu pieczenia nastąpi włączenie sygnalizacji dźwiękowej. W celu jej wyłączenia należy nacisnąć jakikolwiek przycisk, z wyjątkiem + i -.

Kasowanie ustawionego poprzednio programu pieczenia

Nacisnąć równocześnie przyciski CZAS PIECZENIA

Poprawianie lub kasowanie ustawionych poprzednio danych

Wprowadzone dane mogą być zmienione w każdej chwili przez naciśnięcie odpowiedniego przycisku (MINUTNIK, CZAS PIECZENIA lub KONIEC CZASU PIECZENIA) i przycisku + lub -.

Gdy dane dotyczące czasu pieczenia zostaną skasowane, zostają również skasowane dane dotyczące końca czasu pieczenia (i vice versa). Jeżeli piekarnik zostanie już zaprogramowany, nie zaakceptuje końców czasu pieczenia, które przypadają przed rozpoczęciem zaprogramowanego procesu pieczenia.

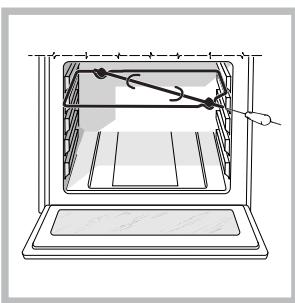

Rożen

Z rożna korzysta się w następujący sposób:

1. wsuń tacę na kapiący tłuszcz w prowadnicę nr 1
2. zamontować rożen w otworze znajdującym się w tylnej środkowej części piekarnika, sprawdzając, czy przednie połączenia rożna umieszczone zostały poprawnie w ramce mocującej
3. zdemontować plastikowy uchwyt i uruchomić silnik obracający rożen za pomocą pokrętła wyboru funkcji, ustawić w pozycji lub
4. Uruchomić grzałkę grill pokrętłem termostatu, pozycja Max

Tabela praktycznych rad w zakresie pieczenia

Programy pieczenia	Potrawy	Masa (w kg)	Połowenie rusztu	Czas wstepnPogo podgrzewania (w min)	Zalecana temperatura	Czas pieczenia (w min)
Piekarnik konwekcyjny	Kaczka	1	3	15	200	65-75
	Pieczneść ciełęca lub wołowowa	1	3	15	200	70-75
	Pieczneść wieprzowa	1	3	15	200	70-80
	Herbatniki (z kruchego ciasta)	-	3	15	180	15-20
	Kruche ciasta	1	3	15	180	30-35
Multipieczenia	Pizza (na 2 rusztach)	1	2 i 4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Jagnęcina	1	2	10	180	40-45
	Kurczak pieczony + ziemniaki	1+1	2 i 4	15	200	60-70
	Makrela	1	2	10	180	30-35
	Ciasto z bakaliami	1	2	10	170	40-50
	Ptysie (na 2 rusztach)	0,5	2 i 4	10	190	20-25
	Herbatniki (na 2 rusztach)	0,5	2 i 4	10	180	10-15
	Ciasto biszkoptowe (na 1 ruscie)	0,5	2	10	170	15-20
	Ciasto biszkoptowe (na 2 rusztach)	1	2 i 4	10	170	20-25
	Słone ciasta	1,5	3	15	200	25-30
Grill	Sole i mątwy	1	4	5	MAX	8-10
	Szaszłycki z kalmarów i mątow	1	4	5	MAX	6-8
	Filez z dorsza	1	4	5	MAX	10
	Warzywa z grilla	1	3 lub 4	5	MAX	10-15
	Befsztyk ciełecy	1	4	5	MAX	15-20
	Kotlety	1	4	5	MAX	15-20
	Hamburgery	1	4	5	MAX	7-10
	Makrele	1	4	5	MAX	15-20
	Tosty	4	4	5	MAX	2-3
Gratin	Kurczak z grilla	1,5	2	5	200	55-60
	Mątwy	1,5	2	5	200	30-35
Pizza	Pizza	0,5	3	15	220	15-20
	Pieczneść ciełęca lub wołowowa	1	2	10	220	25-30
	Kurczak	1	2 lub 3	10	180	60-70
Program Pieczenia	Kruche piasta	0,5	3	15	180	20-30
	Ciasta z owocami	1	2 lub 3	15	180	40-45
	Ciasto z bakaliami	0,7	3	15	180	40-50
	Ciasto biszkoptowe	0,5	3	15	160	25-30
	Krokiety (na 2 rusztach)	1,2	2 i 4	15	200	30-35
	Małe ciastka (na 2 rusztach)	0,6	2 i 4	15	190	20-25
	Ptysie serowe (na 2 rusztach)	0,4	2 i 4	15	210	15-20
	Ptysie (na 3 rusztach)	0,7	1,3 i 5	15	180	20-25
	Herbatniki (na 3 rusztach)	0,7	1,3 i 5	15	180	20-25
	Bezy (na 3 rusztach)	0,5	1,3 i 5	15	90	180

Uruchomienie i użytkowanie

Wstępne warunki oświetlenia

Gdy płyta grzejna jest po raz pierwszy podłączona do zasilania, dotykowe przyciski kontrolne dokonują kalibracji, która wymaga niskiego poziomu otaczającego ich oświetlenia.

Jeśli podczas procesu kalibracji wykryty zostanie zbyt wysoki poziom otaczającego oświetlenia, interfejs użytkownika wyświetli komunikat „FL" (błąd podczerwonego oświetlenia otoczenia) i proces kalibracji zostanie zawieszony. Aby temu zaradzić, jakiekolwiek oświetlenie, które ma negatywny wpływ na proces kalibracji, powinno zostać wyłączone (np. halogenowe oświetlenie pod okapem kuchennym). Po wykryciu zadowalających warunków oświetlenia otoczenia brzęczyk zabrzmi, a proces kalibracji zostanie pomyślnie ukończony.

-Błąd „FL" może wystąpić w pierwszych 3 sekundach od podłączenia zasilania po raz pierwszy.

-Zalecamy wyłączenie wszelkiego oświetlenia kuchenki oraz oświetlenia skierowanego bezpośrednio na płytę podczas podłączania zasilania po raz pierwszy.

-Po wykonaniu przez bezdotykowe kontrolki procesu wstępnej kalibracji (ok. 3 sek.), wszelkie oświetlenie pod okapem kuchennym lub inne może być normalnie włączone i nie wpłynie to na funkcjonowanie przycisków dotykowych.

Włączanie płyty grzejnej.

Po podłączeniu płyty do prądu dotykowy panel kontrolny zostanie automatycznie zablokowany. Aby go odblokować, naciśnij i przytrzymaj przycisk

blokady panelu kontrolnego. Aby włączyć płytę, naciśnij i przytrzymaj przycisk ① przez około 1 sekundę.

Płyta grzejna zostanie włączona, gdy rozlegnie się sygnał dźwiękowy, a wszystkie strefy grzejne wyświetlą punkt.

Gdy płyta jest wyłączona, po 5 sekundach od dotknięcia

przycisku kontrolnego dioda BLOKADY KLAWISZY zaświeci się, kontynuując normalne użytkowanie. Odblokowanie klawiszy włącza diodę ze względu na oszczędność energii.

Włączenie płyty jest sygnalizowane trzykrotnym sygnałem dźwiękowym.

Ustawienia zarządzania mocą

Limit maksymalnej mocy płyty to 7200 W. Może on zostać ograniczony przez użytkownika do 2800 W, 3500 W lub 6000 W.

Sekwencja ustawiania nowego limitu mocy płyty jest następująca:

- Podczas pierwszych 30 sekund po podłączeniu urządzenia do prądu

- Panel dotykowy musi być odblokowany i wszystkie grzejniki wyłączone

- Naciśnij jednocześnie przyciski wyboru grzejników 1 i 3

- Rozlegnie się sygnał dźwiękowy, a rzeczywisty limit mocy płyty zostanie wyświetlony na ekranie.

Aby wybrać nowy limit mocy:

- Można zmniejszyć lub zwiększyć limit mocy przyciskami (+) i (-).

Dostępne poziomy mocy to: 2800 W, 3500 W, 6000 W lub 7200 W. Gdy moc ustawiona jest na 7200 W, dotknięcie przycisku (+) lub (-) zmieni moc na 2800 W.

Sekwencja zakończenia ustawiania nowego limitu mocy płyty jest następująca:

- Naciśnij jednocześnie przyciski wyboru grzejników 1 i 3

- Nowy limit mocy płyty zostanie zapisany, a system zostanie zresetowany.

Aby zakończyć bez zapisywania zmian:

- Jeśli nic nie zostanie zrobione przez 60 sekund, zmiany nie zostaną zapisane, a system zostanie zresetowany.

Włączanie stref grzejnych

Każda strefa grzania jest kontrolowana przyciskiem wyboru

i podwójnym przyciskiem wyboru mocy (-) i (+).

• Aby rozpocząć korzystanie ze strefy grzejnej, naciśnij odpowiadający jej przycisk kontrolny i ustaw zadany poziom mocy (pomiędzy 0, a 9) przy użyciu przycisków (-) lub (+).

Naciśnij i przytrzymaj przycisk MOCY (-), aby ustawić od razu poziom mocy "9".

Naciśnij i przytrzymaj jednocześnie przyciski (+) i (-), aby powrócić do poziomu mocy "0".

Jeśli ustawiony poziom mocy to "0", naciśnij i przytrzymaj przycisk (+), aby szybko zwiększyć poziom mocy.

Wybór strefy grzejnej sygnalizowany jest sygnałem dźwiękowym, a poziom mocy jest wyświetlony na ekranie.

Jeśli wybór grzejnika nie zostanie dokonany w ciągu 10 sekund, płyta wyłączy się automatycznie.

Funkcja szybkiego gotowania - "Booster".

Funkcja boostera niektórych stref grzejnych może być użyta do skrócenia czasu nagrzewania.

Można ją włączyć, naciskając przycisk (+) powyżej poziomu 9. Funkcja ta podniesie moc do 1600 W lub 2000 W w zależności od rozmiaru odnośnej strefy grzejnej.

Włączenie boostera zasygnalizowane zostanie dźwiękowo, a na wyświetlaczu pojawi się litera "P".

Booster działa przez maksymalnie 10 minut. Po upływie tych 10 minut rozlegnie się sygnał dźwiękowy, a strefa grzejna

powróci do poziomu "9".

Jeśli grzejnik pracuje z boosterem, dotknięcie przycisku (+) spowoduje błąd, rozlegnie się sygnał dźwiękowy, a ustawienia nie zmienią się. Jeśli grzejnik pracuje z boosterem, po dotknięciu przycisku (-) rozlegnie się sygnał dźwiękowy, a ustawienia zostaną zmniejszone do "9".

Wyłączanie stref grzejnych

Aby wyłączyć strefę grzejną, wybierz ją, używając

odpowiedniego przycisku i:

• Naciśnij przycisk (-): moc strefy grzejnej stopniowo zmniejszy się, aż do jej wyłączenia.

Po wybraniu strefy gotowania grzejnik może również zostać wyłączony przez równoczesne naciśnięcie przycisków (-) i (+). Rozlegnie się sygnał dźwiękowy, a wyświetlacz pokaże "0".

Korzystanie z timera

!Wszystkie strefy gotowania mogą zostać zaprogramowane równocześnie na czas pomiędzy 1 a 99 minut.

1. Wybierz strefę gotowania odpowiednim przyciskiem.
2. Ustaw jej poziom mocy.
3. Po wybraniu żądanego poziomu mocy dotknij ponownie przycisk odpowiadający tej strefie grzejnej - rozlegnie się sygnał dźwiękowy i litera "t" oraz kropka pojawią się na wyświetlaczu grzejnika. Pozostały czas zostanie wyświetlony po prawej stronie wybranego grzejnika. Jeśli strefa grzejna jest, np. w części dolnej, czas pokaże się na górnym wyświetlaczu. Ustaw czas trwania gotowania, używając przycisków (-) i (+).

Jednoczesne dotknięcie obu przycisków (-) i (+) spowoduje

powrót do wartości 0.

Jeśli czas nie zostanie ustawiony w przeciągu 10 sekund lub gdy wybrany czas po 10 sekundach od ostatniego dotknięcia przycisku (-) lub (+) to 0, timer zostanie wyłączony.

Włączanie odliczania timera

Odliczanie rozpocznie się po zakończeniu dotykania przycisków strefy grzejnej lub

automatycznie po 10 sekundach od ostatniego dotknięcia przycisków (+) lub (-). Rozlegnie się sygnał, a wyświetlacz grzejnika pokaże poziom mocy

oraz kropkę wskazującą na to, że timer dla tego grzejnika został ustawiony.

Aby zmienić czas ustawiony dla grzejnika, należy powtórzyć powyższy proces.

Jednoczesne naciśnięcie przycisków (+) i (-) przyspieszy wybór czasu.

Zakończenie odliczania

Po upłynięciu ustawionego czasu, grzejnik zostanie wyłączony, a jego wyświetlacz pokaże migające "0" i rozlegnie się sygnał dźwiękowy.

Brzęczyk zostanie wyłączony po naciśnięciu dowolnego przycisku na panelu dotykowym.

Blokada panelu kontrolnego

Po włączeniu płyty możliwe jest zablokowanie przycisków kontrolnych w celu uniknięcia przypadkowej zmiany ustawień (przy przecięciu, podczas czyszczenia, itp.).

Naciśnij przycisk, aby zablokować panel kontrolny: - zapali się ikonka i rozlegnie się sygnał dźwiękowy.

Aby użyć któregokolwiek przycisku kontrolnego (np.: aby zakończyć gotowanie), musisz wyłączyć tę funkcję.

Naciśnij na kilka chwil przycisk, ikonka zgaśnie i blokada zostanie wyłączona.

Wszystkie przyciski strefy gotowania są zablokowane, jeśli płyta jest wyłączona, jeśli włączona jest blokada panelu kontrolnego lub jeśli wystąpi błąd płyty grzejnej.

Wyłączanie płyty grzejnej

Naciśnij przycisk, aby wyłączyć urządzenie - nie polegaj wyłącznie na czujniku obecności garnka.

Jeśli włączona jest blokada panelu kontrolnego, po ponownym włączeniu płyty przyciski będą nadal zablokowane. Aby ponownie włączyć płytę, musisz najpierw wyłączyć funkcję blokady.

Porady praktyczne dotyczące korzystania z urządzenia

!Korzystaj z naczyń wykonanych z materiałów kompatybilnych z zasadą indukcji (materiały ferromagnetyczne). Szczególnie polecamy naczynia wykonane z: żeliwa, stali pokrywanej lub specjalnej stali nierdzewnej zaadaptowanej dla indukcji. Użyj magnesu, aby przetestować kompatybilność naczyń.

Dodatkowo, korzystając z płyty grzejnej możesz uzyskać najlepsze rezultaty:

• Używaj naczyń z grubą i płaską podstawą, aby w pełni wykorzystać strefę grzejną.

• Zawsze używaj naczyń, których średnica jest wystarczająco duża, aby w pełni przykryć grzejnik w celu pełnego wykorzystania dostępnego ciepła.

• Upewnij się, że podstawa naczynia jest zawsze czysta i sucha, aby w pełni wykorzystać i przedłużyć żywotność zarówno stref grzejnych, jak i naczynia.
• Unikaj używania tych samych naczyń, które były używane na palnikach gazowych: wysoka koncentracja gorąca palników gazowych może zdeformować podstawę naczynia, powodując jej niedokładne przyleganie do płyty.

Zabezpieczenia

Czujnik obecności garnka

Każda strefa grzejna jest wyposażona w ten czujnik. Płyta grzejna pracuje tylko wtedy, gdy naczynie o wymiarach odpowiednich dla strefy grzejnej jest na niej umieszczone.

Na wyświetlaczu pojawi się symbol "u" po wybraniu strefy grzejnej, jeśli garnek nie zostanie na niej umieszczony lub w przypadku:

• Niekompatybilnego naczynia, zbyt małej średnicy naczynia, zdjęcia naczynia z grzejnika.

Po 10 sek. nieobecności naczynia w strefie grzejnej rozlegnie się sygnał dźwiękowy.

Po 60 sek. nieobecności naczynia w strefie grzejnej grzejnik wyłączy się.

Ochrona przed przegrzaniem

Jeśli element elektroniczny przegrzeje się, numer wskazujący poziom mocy zacznie migać, a na wyświetlaczu pojawi się litera "c". Gdy temperatura osiągnie odpowiedni poziom, wiadomość zniknie i ponownie będzie można używać płyty grzejnej.

Wyłącznik bezpieczeństwa

Urządzenie to jest wyposażone w wyłącznik bezpieczeństwa, który automatycznie wyłącza strefy grzejne po ich używaniu przez pewien okres na konkretnym poziomie mocy. Po zadziałaniu wyłącznika bezpieczeństwa wyświetlacz pokaże "0".

Na przykład: prawy tylny grzejnik ustawiony na 5 wyłączy się po 5 godzinach nieprzerwanej pracy, podczas gdy przedni lewy grzejnik ustawiony na 2 wyłączy się po 8 godzinach.

Gdy jeden lub więcej przycisków zostanie aktywowany na więcej niż 10 sekund, kontrola dotykowa wyłączy się.

Co 10 sek. rozlega się sygnał dźwiękowy podczas aktywacji przycisku/ów.

Jeśli wszystkie strefy grzejne są ustawione na moc zerową, po 10 sek. płyta grzejna wyłączy się.

Jeśli wyłączenie jest wynikiem przypadkowej aktywacji przycisków, kontrola dotykowa zachowa się w powyższy sposób.

Brzęczyk

Może on również zasygnalizować kilka nieprawidłowości:

• Obiekt (garnek, sztućce, itp.) został położony na panelu kontrolnym na dłużej niż 10 sekund.
• Coś zostało rozlane na panel kontrolny.
• Przycisk naciskano zbyt długo. Wszystkie powyższe sytuacje mogą wywołać sygnał dźwiękowy. Aby go wyłączyć, usuń jego powód, który go wywołał. Jeśli tego nie zrobisz, sygnał dźwiękowy będzie się rozlegał nadal, a płyta wyłączy się.

Błędy i alarmy

Po wykryciu błędu całe urządzenie lub grzejnik/i wyłączy/ą się, rozlegnie się sygnał dźwiękowy (tylko gdy jeden lub więcej grzejników jest aktywnych), a wszystkie wyświetlacze pokażą naprzemiennie literę "F" i kod błędu (numer indeksu lub literę).

Jeśli problem nie zniknie samoczynnie, prosimy skontaktować się z serwisem technicznym.

Poziom mocy	Graniczny czas dzialania w godzinach
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Opis techniczny modeli

System indukcyjny to najszybszy istniejący sposób gotowania. W odróżnieniu od tradycyjnych pól grzejnych, gdzie następuje ogrzewanie stref grzejnych, w systemie indukcyjnym ciepło jest wytwarzane bezpośrednio we wnętrzu garnków posiadających dna ferromagnetyczne.

	I 631 6C6A.T/FR
strefy gotowania	Moc (W)
Prawy Tyl	I 1500 - B 2000
Lewy Srodek	I 1500 - B 2000
Prawy Przod	I 1200 - B1600
calkowita moc	5600

Legenda:

I = strefa grzejna o pojedynczej indukcji B = booster: poziom mocy strefy grzejnej może być zwiększony

Praktyczne rady w zakresie gotowania

Gotowanie na bardzo wysokim plomieniu	7	Gotowanie cijsnieniowe Kuchenka cijsnieniowa Grillowanie	Smażenie Gotowanie przyrumienianie (pieczenia, steki, eskalopki, filety rybne, jajka sadzone)
Gotowanie na wysokim plomieniu	7	Naleśniki	Gotowanie na wysokim plomieniu i przyrumienianie (pieczenia, steki, eskalopki, filety rybne, jajka sadzone)
Gotowanie na srechnim plomieniu	7	Szybkie gęstnienie (rzadkie soki) Gotowanie wody (makaron, ryż, warzywa) Mleko
	6	Wolne gęstnienie (gneste soki)
	5	Gotowanie w kapieli wodnej	Gotowanie cijsnieniowe
Gotowanie na niskim plomieniu	3	Gotowanie na niskim plomieniu (duszenie)	Podgrzewanie naczyń
Gotowanie na bardzo niskim plomieniu	1	Sos czekoladowy	Utrzymywanie wysokiej temperatury zwytnosci

Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi przepisami bezpieczeństwa. Poniższe zalecenia dotyczą zasad bezpieczeństwa i należy je uważnie przeczytać.

Ogólne zasady bezpieczeństwa

• Niniejsza instrukcja ma zastosowanie wyłącznie w krajach, których symbole pojawiają się w podręczniku i na tabliczce z numerem seryjnym umieszczonej na urządzeniu.
• Niniejsze urządzenie jest przeznaczone do użytku domowego, nie do użytku handlowego lub przemysłowego.
• Nie używać urządzenia na zewnątrz, nawet w zadaszonym miejscu. Wystawienie urządzenia na działanie deszczu i burz jest bardzo niebezpieczne.
• Nie dotykać urządzenia stojąc przy nim boso lub mając mokre albo wilgotne stopy.
• Urządzenie powinno być używane do przygotowania posiłków, zgodnie ze wskazówkami zawartymi w instrukcji użytkownika. Wszelkie inne próby użycia urządzenia (np. do ogrzewania pomieszczeń) uważane są za niewłaściwe i niebezpieczne. Producent nie ponosi odpowiedzialności za uszkodzenia wynikające z niewłaściwej i nieprawidłowej eksploatacji urządzenia.
• Instrukcja dotyczy urządzenia klasy 1 (wolnostojącego) lub klasy 2 - podklasa 1 (zabudowanego pomiędzy dwoma meblami).
• Nie dotykać elementów grzejnych lub niektórych części piekarnika podczas użycia urządzenia, ponieważ mocno się nagrzewają. Uważać, by dzieci nie zbliżały się do piekarnika i nie dotykały gorących części. Uważać, by kable zasilające innych urządzeń domowych nie stykały się z gorącymi częściami piekarnika.
• Nie zasłaniać otworów wentylacyjnych i odprowadzających ciepło.
• W strefach grzejnych nie używać niestabilnych lub zniekształconych garnków; pomoże to uniknąć przypadkowych wycieków. W celu uniknięcia przypadkowych przypaleń, upewnić się, że uchwyty garnków są zwrócone w kierunku środka płyty grzejnej.
• Do wyjmowania i wkładania naczyń do/z piekarnika należy zawsze używać rękawic ochronnych.
• Nie stosować płynów łatwopalnych (alkohol, benzyna, itp.) w pobliżu działającego urządzenia.
• Nie umieszczać materiałów łatwopalnych w dolnej komorze lub w piekarniku. Jeżeli urządzenie zostałoby niespodziewanie uruchomione, mogłoby się zapalić.
• Jeżeli urządzenie nie jest używane, należy zawsze sprawdzić, czy pokrętła znajdują się w pozycji wyłączenia.
• Nie wyciągać wtyczki z gniazdka, ciągnąc za kabel: należy przytrzymać wtyczkę.
• Nie czyścić urządzenia ani nie wykonywać czynności konserwacyjnych bez uprzedniego odłączenia wtyczki od sieci elektrycznej.
• Jeśli urządzenie zepsuje się, nigdy nie należy podejmować prób jego samodzielnej naprawy. Naprawy wykonywane przez osoby nieposiadające odpowiednich kwalifikacji mogą być przyczyną szkód i wystąpienia dodatkowych usterek w działaniu urządzenia. Skontaktować się z Biurem Pomocy Technicznej.
• Nie stawiać ciężkich przedmiotów na otwartych drzwiczkach piekarnika.
• Wewnętrzne powierzchnie szuflady (jeżeli występują) mogą się nagrzewać.
• Płyta ceramiczna jest odporna na udary mechaniczne, ale może pęknąć (lub nawet się złamać), jeśli zostanie uderzona ostrym przedmiotem. Jeżeli to nastąpi, należy niezwłocznie odłączyć urządzenie od sieci elektrycznej i skontaktować się z Centrum Serwisowym.
• Jeżeli powierzchnia płyty jest pęknięta, należy odłączyć urządzenie w celu zapobieżenia porażeniu prądem.
• Pamiętać, że strefy grzewcze pozostają gorące przez pewien czas (trzydzieści minut) po ich wyłączeniu. Wskaźnik świetlny ostrzega o obecności ciepła resztkowego (patrz Uruchamianie i użytkowanie).
• Przedmioty mogące ulec stopieniu, jak przedmioty z tworzywa sztucznego i aluminium oraz produkty z dużą zawartością cukru, powinny być utrzymywane z dala od płyty. Należy zachować szczególną ostrożność podczas użycia folii plastikowej lub aluminiowej, ponieważ ich umieszczenie na gorących powierzchniach może spowodować uszkodzenia płyty grzejnej.
• W celu uniknięcia przypadkowych przypaleń, upewnić się, że uchwyty garnków są zwrócone w kierunku środka płyty grzejnej.
• Nie wyciągać wtyczki z gniazdka, ciągnąc za kabel: należy przytrzymać wtyczkę.
• Nie czyścić urządzenia ani nie wykonywać czynności konserwacyjnych bez uprzedniego odłączenia wtyczki od sieci elektrycznej.
• Nie stawiać metalowych przedmiotów (noży, łyżek, elektrycznych) na płycie grzejnej, ponieważ powierzchnie mogą się rozgrzać.
• Urządzenia nie powinno być używane przez osoby (również dzieci) o ograniczonej sprawności fizycznej i umysłowej, przez osoby bez doświadczenia lub bez znajomości urządzenia. W ostateczności, osoby te powinny być nadzorowane przez osobę

odpowiedzialną za ich bezpieczeństwo lub uzyskać wstępne instrukcje odnoszące się do funkcjonowania urządzenia.

• Nie pozwalaj dzieciom na zabawę urządzeniem.
• Jeżeli kuchenka jest zainstalowana na cokole, należy podjąć wszelkie niezbędne środki ostrożności w celu zapewnienia, że urządzenie nie zsunie się z cokołu.
• Do wiadomości osób stosujących rozruszniki serca lub inne implanty:

Płyta jest zgodna ze wszystkimi obowiązującymi standardami w zakresie zakłóceń elektromagnetycznych.

Państwa płyta grzejna indukcyjna jest zgodna z wymogami prawnymi (dyrektywy 89/336/EWG).

Została ona zaprojektowana w sposób taki, by nie wywoływać zakłóceń z żadnym innym urządzeniem elektrycznym pod warunkiem, że dane urządzenie jest również zgodne z przepisami.

Państwa płyta grzejna indukcyjna wytwarza pola magnetyczne krótkiego zasięgu.

W celu uniknięcia zakłóceń między płytą grzejną indukcyjną a rozrusznikiem serca, rozrusznik musi być zaprojektowany w sposób zgodny z odpowiednimi przepisami.

W związku z tym, możemy zagwarantować wyłącznie zgodność naszego produktu. Należy skonsultować się z producentem rozrusznika lub lekarzem w sprawie zgodności lub ewentualnej niezgodności rozrusznika i kuchenki.

• Po użyciu płyty grzejnej, należy ją wyłączyć przy użyciu odpowiedniego urządzenia sterującego; nie należy polegać wyłącznie na czujniku obecności garnka.
• Jeżeli kuchenka jest umieszczona na cokole, należy podjąć wszelkie niezbędne środki ostrożności w celu zapewnienia, że urządzenie nie zsunie się z cokołu.

Utylizacja

• Utylizacja opakowania: należy stosować się do lokalnych przepisów, dzięki temu opakowanie może być ponownie wykorzystane.
• Dyrektywa europejska 2002/96/WE w sprawie zużytego sprzętu elektrycznego oraz elektronicznego (WEEE) przewiduje, że domowe urządzenia elektryczne nie mogą podlegać zwykłemu cyklowi utylizacji stałych odpadów miejskich. Zużyte urządzenia powinny być zebrane oddzielnie w celu optymalizacji kosztów ponownego wykorzystania i recyklingu surowców, z których zbudowane jest urządzenie, zapobiegając jednocześnie ryzyku zanieczyszczenia środowiska i zagrożenia życia publicznego. Symbol przekreślonego kosza na

odpady oznaczony na wszystkich produktach przypomina właścicielowi o obowiązku w zakresie oddzielnej zbiórki odpadów.

W celu uzyskania dodatkowych informacji dotyczących prawidłowego usuwania zużytego sprzętu domowego, użytkownicy mogą się zwrócić do właściwych służb lokalnych lub do sprzedawców, którzy go sprzedają.

Poszanowanie i ochrona środowiska

• Zaleca się, aby pieczenie w trybie GRILL było wykonywane zawsze przy zamkniętych drzwiczkach: w ten sposób można uzyskać zarówno lepsze wyniki pieczenia, jak i znaczną oszczędność energii elektrycznej (około 10%).
• Kiedy to tylko możliwe, unikaj wstępnego nagrzewania piekarnika i zawsze próbuj go zapełnić. Otwieraj drzwiczki piekarnika tak rzadko, jak tylko to możliwe, gdyż za każdym razem ucieka z niego ciepło. Aby oszczędzić znaczną ilość energii, wyłącz po prostu piekarnik 5-10 minut przed końcem zaplanowanego czasu pieczenia i wykorzystaj ciepło, które piekarnik nadal wydziela.
• Utrzymuj uszczelki w czystości, aby zapobiec jakimkolwiek stratom energii przez drzwiczki.
• Jeżeli korzystasz z rozliczenia strefowego energia, możesz zaoszczędzić energię używając opcji "opóźnione pieczenie", która uruchomi urządzenie w godzinach taniej taryfy. Wykorzystaj do maksimum pozostałe ciepło płyty, wyłączając żeliwne płyty grzejne 10 minut przed upływem zaplanowanego czasu gotowania, a szklane ceramiczne płyty grzejne 5 minut przed upływem zaplanowanego czasu gotowania.
• Dno garnka lub rondla powinno zakrywać płytę grzejną. Jeśli jest mniejsze, cenna energia będzie się marnować i jeśli zawartość garnka wykipi, pozostawi ona trudną do usunięcia skorupę.
• Gotuj jedzenie w zamkniętych garnkach lub rondlach z dobrze dopasowanymi pokrywkami oraz używaj jak najmniej wody. Gotowanie bez pokrywki bardzo zwiększy zużycie energii. Używaj całkowicie płaskich garnków i rondli.
• Jeśli gotujesz coś, co zabierze bardzo dużo czasu, warto użyć szybkowaru, który jest dwukrotnie szybszy i o jedną trzecią oszczędniejszy.

! Niniejszy produkt spełnia wymogi dyrektywy wspólnotowej dotyczącej ograniczenia zużycia energii w trybie czuwania.

Jeżeli przez 2 minuty nie są wykonywane żadne działania, po wyłączeniu wskaźnika ciepła resztkowego i wentylatora (jeżeli obecny), urządzenie zostaje natychmiastowo przełączone w tryb "off".

Urządzenie powraca do trybu działania po naciśnięciu przycisku ON/OFF.

Odlaczenie energii elektrycznej

Przed każdą czynnością odłącz urządzenie od sieci zasilania elektrycznego.

Czyszczenie piekarnika

! Nie stosować do czyszczenia urządzenia myjek parowych lub urządzeń wysokociśnieniowych. - Szklane części drzwi piekarnika powinny być czyszczone przy użyciu gąbki i nie rysującego produktu czyszczącego, a następnie wysuszone przy użyciu miękkiej ściereczki. Nie używać szorstkich materiałów ściernych lub ostrych metalowych skrobaków, ponieważ mogą one porysować powierzchnię i spowodować pęknięcie szkła. - Zewnętrzne części emaliowane lub części ze stali nierdzewnej oraz gumowe uszczelki mogą być myte przy pomocy gąbki nasączonej letnią wodą i neutralnym mydłem. Używać specjalnych produktów do usuwania uporczywych plam. Po oczyszczeniu należy starannie spłukać i wysuszyć. Nie stosować proszków ściernych lub żrących substancji. - Wnętrze piekarnika powinno być czyszczone po każdym użyciu, gdy jest jeszcze letnie. Należy je umyć przy pomocy ciepłej wody i środka czyszczącego, spłukać i osuszyć miękką szmatką. Nie stosować produktów ściernych. - Akcesoria mogą być myte jak zwykłe sztućce, również w zmywarkach. - Brud i tłuszcz mogą być usuwane z panelu kontrolnego przy pomocy nie rysującej gąbki lub miękkiej ściereczki. Stal nierdzewna może zostać uszkodzona przez twardą wodę pozostawioną na jej powierzchni przez dłuższy okres czasu lub przez detergenty zawierające fosfor. Zaleca się dokładne spłukanie powierzchni i ich osuszenie.

Kontrola uszczelek piekarnika

Sprawdzać okresowo stan uszczelek wokół drzwiczek piekarnika. Gdyby okazało się, że uszczelka jest uszkodzona, należy skontaktować się z najbliższym Centrum Serwisowym. Zaleca się nieużywanie piekarnika do chwili przywrócenia uszczelek.

Wymiana żarówki w piekarniku

W celu wymiany żarówki w piekarniku:

1. Przy użyciu śrubokręta, zdjąć szklaną pokrywę żarówki.
2. Wykręcić żarówkę i wymienić ją na podobną: Moc 25 W, trzonek E 14.

Założyć pokrywę, upewniając się, że uszczelka znajduje się w prawidłowej pozycji (patrz diagram).

! Nie używać lampy piekarnika do oświetlania otoczenia.

Czyszczenie ceramicznej płyty grzejnej

! Unikać stosowania środków czyszczących o właściwościach ściernych lub korozyjnych, takich jak produkty w sprayu do barbecue i piecyków, odplamiacze i środki przeciwrdzewne, detergenty w proszku oraz gąbki z powierzchnią ścierną. Mogą one w sposób nieodwracalny zarysować powierzchnię.

Zazwyczaj wystarczy przetrzeć płytę grzejną wilgotną gąbką i osuszyć ją ręcznikiem kuchennym. - Jeśli płyta jest szczególnie silnie zabrudzona, wyczyścić ją przy pomocy odpowiedniego produktu do czyszczenia powierzchni szklano-ceramicznych, spłukać i osuszyć. - W celu usunięcia najtrudniejszych do usunięcia zanieczyszczeń, posługiwać się odpowiednią skrobaczką (nie jest ona dostarczana w wyposażeniu). Usuwać zanieczyszczenia zaraz jak tylko jest to możliwe, nie czekać aż urządzenie się ochłodzi, tak aby resztki nie stwardniały. Znakomite wyniki można uzyskać stosując gąbkę drucianą ze stali nierdzewnej – specjalność do szklano-ceramicznych płyt grzejnych – nasączoną wodą z mydłem. - Jeśli na płycie grzejnej stopią się przypadkowo przedmioty lub materiały, takie jak plastik albo cukier, należy je natychmiast usunąć przy pomocy skrobaczki, gdy powierzchnia jest jeszcze ciepła. - Po oczyszczeniu płyta może zostać pokryta odpowiednim produktem do konserwacji i ochrony: nałożona w ten sposób niewidoczna warstwa chroni powierzchnię w przypadku wykipienia potraw podczas gotowania. Zaleca się wykonywanie tych czynności konserwacyjnych, gdy urządzenie jest ciepłe (niegorące) albo zimne. - Należy pamiętać, aby zawsze spłukać płytę czystą wodą i dokładnie ją osuszyć: resztki produktów mogłyby bowiem przykleić się do jej powierzchni podczas następnego gotowania.

Specjalne produkty do czyszczenia ceramiki szklanej	Gdzie je nabyć
Łopatka z ostrzem i ostrza zapasowe	Sklepy hobbiesystyczne i art. metalowe
Ostrza zapasowe	Sklepy hobbiesystyczne Supermarktety Apteki
COLLO luneta HOB BRITE Hob Clean SWISSCLEANER	Inne sklepy, domy towardowe, sklepy społek energetycznych, supermarkety

1. Otworzyć drzwiczki
2. Obrócić całkowicie do tyłu zaczepy zawiasów drzwi piekarnika (zob. zdjęcie)

1. Zamknąć drzwi aż do oporu stawianego przez zaczep (drzwi pozostaną otwarte na ok. 40°) (zob. zdjęcie)

1. Nacisnąć dwa przyciski umieszczone na profilu górnym i wyjąć profil (zob. zdjęcie)

1. Wyjąć szklaną płytę, przygotować czyszczenie zgodnie z zaleceniami podanymi w rozdziale: "Konserwacja i utrzymanie".

1. Ponownie założyć szybę.

UWAGA! NIE WŁĄCZAĆ PIEKARNIKA, JEŻELI SZYBA NIE ZOSTAŁA UPRZEDNIO WSTAWIONA Z POWROTEM W DRZWI!

UWAGA! PRZY PONOWNYM MONTAŻU DRZWICZEK PIEKARNIKA NALEŻY UWAŻAĆ BY WSTAWIC SZYBĘ W ODPOWIEDNI SPOSÓB, TAK, BY NAPIS NA NIEJ BYŁ CZYTELNY I NIEODWRÓCONY

1. Ponownie założyć profil: z chwilą prawidłowego ułożenia profilu, wyczuje się "klik".
2. Całkowicie otworzyć drzwiczki.
3. Zamknąć s Ruby w kształcie U (zob. zdjęcie).

1. Teraz można całkowicie zamknąć drzwiczki i rozpocząć zwykłe użytkowanie piekarnika.

Czyszczenie katalityczne

W niektórych modelach, najbardziej narażone wewnętrzne pionowe ścianki piekarnika są pokryte porowatą emalią zwaną emalią katalityczną. Po podgrzaniu, emalia ta niszczy cząstki tłuszczu pochodzące z żywności. To "utlenianie" cząstek tłuszczu następuje, gdy temperatura bocznych ścianek przekracza 170°C. Porowatość powierzchni zwiększa powierzchnię działania, na której odbywa się wymiana znacząca dla utleniania tłuszczów.

Jeżeli po zakończeniu programu gotowania na powierzchniach katalitycznych nadal występują zabrudzenia, należy pozostawić pusty piekarnik z zamkniętymi drzwiami, przekręcając pokrętło regulacji temperatury na maksymalne położenie. Pozostawić piekarnik na okres czasu od 60 do 90 minut, w zależności od pozostałej w środku ilości zanieczyszczeń. Proces czyszczenia bardziej uporczywych pozostałości może być przyspieszony przez użycie gorącej wody i miękkiej szczoteczki.

Ostrzeżenie:

Urządzenie jest wyposażone w automatyczny system diagnostyczny do wykrywania ewentualnych usterek. Usterki są wyświetlane za pomocą komunikatów typu: "F" oraz serii cyfr.

W razie usterki należy wezwać pomoc techniczną.

!Nigdy nie należy zwracać się do nieautoryzowanych techników.

Prosimy o przygotowanie następujących informacji:

Rodzaj napotkanego problemu - Model urządzenia (Mod.) - Numer seryjny (S/N)

Ostatnie dwie informacje mogą być odczytane na tabliczce znamionowej znajdującej się na urządzeniu.
