INSTRUKCJA OBSŁUGI PLATIMAX EPM1000EWT 80PLUS PLATINUM ENERMAX

Dziekujemy za zakup unto zasilacza ENERMAX (PSU)! Proszę przyȩć uwaźne ten podręcznik i wykonac zamieszczzone w nim instrukcje przyced instalacja zasilacza.

Chcielibysmy zworoc PaNSTwa uwage na fakt, ze komputer wymaga pracy w bardzo specyficznych warunkach. Aby uniknac awarii i wydluzyc zywotnosc systemuazolecamy, aby:

• NIE umieszczac systemu w przygu grzejnika lub innych urzadzen wytywarzajycch ciepl.
• NIE lokalizowa systemu w=Poblizu urzadzenia magnetycznego.
• NIE lokalizować systemu w-Originówmi zapylonym i/lub zapyłonym oraz/albo w-Originówmi wystepowania wibraci.
  NIE wystawiać systemu na bezpos省教育nie oddzialywanie swiatla slonecznégo.
• System jest odpowiednio chłodzony przyzdodatkowej wentylatory.
• Jesli uzywane są przydłuźace prȩdu zmiennego sąȩzy sprawdzić,czy moga one obśląźć maksymalⁿ moc wszystkich podłoczonych urzadźɛn. Lub sąȩzy przy.§czyć innec urzadzenia o wysokim zużyciu energia, takie jak drukarki laserowe lub monitory do innych sciennych gniazd prȩdu zmiennego. Przekroczenia maksymalⁿ obciȩzenia przydłuźacja,MZE spowodowej przerwanie obwodu przy bezpiecznik i odciepie zasilania.
• Aby dodać do systemu UPS (Uninterruptible Power Supply [Bezprzerwowe zródló zasilania]), prosze wybrać odpowiednia pojemnosć UPS W/VA. Np.:

Model PSU	Zalecanaminimalna pojemnosć wyjschia UPS (W oparciu o sprewnosć i PFC przy odpowiednim obcieżeni)
EPM1500EGT	1700W / 2400VA
EPM1350EWT	1500W / 2100VA
EPM1200EWT	1400W / 2000VA

• Aby dodać inné urzadzenie zasilane przyte ten sam UPS, takie jak monitor lub drukarka, sąȩzy uźć UPS o Większej pojemnosci UPS, odpowiadajść mocy znamionowej wszychstich podłocznych urzadzen.
• Nie naleź mylius pajemnosci VA z Watami lub uzywać niedopowieciego UPS. Mogłowby to spowodowej skrocenie czasu dzialania baterii UPS lub brak sąliwość zasilania systemu w trybie bateryjnym.

NAZWA CZESCI

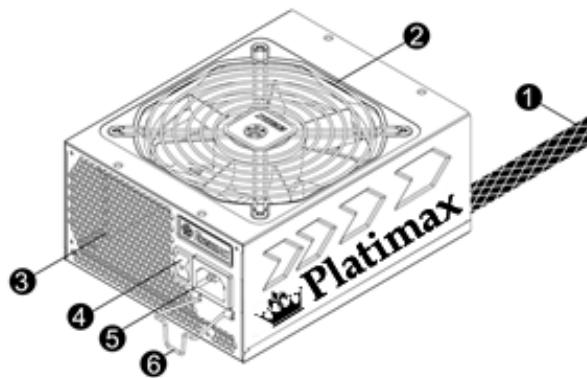

① Kabel wyjscia: Sprawdź czysz „Kable i połączenia".
Wentylator. ^1
③ Szczeliny wentylacyjne „plaster miodu". #1
④ Przelacznik Włączenia/Wyłączenia: I=Włączenia, O=Wyłączenia. #2
⑤ Wejscie pradu zmiennego. #2
⑥ CordGuard. #3

1 Aby zapewnic optymalne chlodzenie systemu, nie nalezy blokować wlotu powietrza wentylatora PSU i szczelin wentylacyjnych. Ten PSU offeringspecjalna fungcję HeatGuard. Gdy system jest wyłaczony lub po przyjecciu do trybu uspienia ACPI S3/S4, wentylator PSU nadal oprowadza pozostawe ciepto przyez 30 60 sekund, co wydhuża zwyotnosć systemu.
2 Podczas montażu lub konserwaczji systemu sąȩzy odłacZYć przywośd prȩdu zmiennego od gniaźda prȩdu zmiennego lub przyłącZYć wącznik ON/OFF.(Wączenia/Wyȩczenia) do poźycji "OFF (Wymiarczenia)".

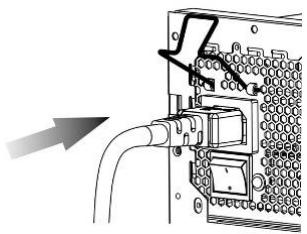

3 Przewód prȩdu zmiennego要去 poluzowej. Blokada CordGuard ENERMAX uzozliwnia zamocowanie przywodu prȩdu zmiennego do zasilacza, a przyez to unikniecie.gojodźyczenia i wyłaczenia komputera PC.

① Włódz zasilacz do obudowy i upewnij sie,ź przyȩcznik I/O (We/Wy) znajduje są w pozymycji "O".

② Nacijsnij razem dwa boki blokady CordGuard i wstaw do uchwytu CordGuard w..., pradu zmiennego.

③ Podłucz przywośd prȩdu zmiennego do zasilacza.

④ Zablokuj blokadę CordGuard, zatrzaskujuć ja na przywodzie prȩdu zmiennego.

1. Blokada CordGuard jest przyznaczona do przywodów pradu zmiennego dostarczonych z zasilaczami zgodnymi z INERMAX CordGuard. Inne przywody pradu zmiennego moga nie byc zgodne.
2. Podczas montazu lub konserwacci systemu nalezy odłuczycy przyzwód prȩdu zmiennego z gniażda prȩdu zmiennego lub przystawic przy.§ćznik I/O (We/Wy) na poźycje "O".

KABLE I ZLACZA

Wszystkie złęcza są tak skonstruowane, aby zapobiec włozenia w niewlasciwy spośb. Ješli nie mayna Łatwo włość złȩcza sązy sprawdzić,czy zȩcze jest wkladane prawidłową stroną. Nie sązy wkladć zȩczy na silę lub ich modyfikowania. Może to spowodowej uszkodzenia zasilacza i komponentów systemu oraz pozbawić prawa do gwarancji.

Na nastepujuść ilustracijs tokazano uklad gniazd modularnych i dystrybędy linii prudu staideo DC.

20P&16P:MB/CPU

12V1 RS	5V RS	5Vsb	12V1	PW OK	PS ON	GND	-12V	5V	5V
RS-	3.3V RS	12V1	12V1	GND	GND	GND	5V	5V	5V

5P:SATA/4PMolex/Peripherals

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

12P:GPU/CPU/RAM

• Prosze podłuczycy wtyczki 16-pin oraz 20-pin do odpowiednich gniazd, aby zapewnić zasilanie wtyczek 24-pin oraz 8-pin CPU.
• Zasilacz ten na kaczęd jlinii 12V posiada oddzielne zabezmieczenie przyd ywoskim pradem (OCP). W przypadku, gdy zbyt wiele komponentów systemowych zostano podlączonych do jedernej linii 12V, zabezmieczenie powoduje wylączenie zasilacza. Naleź wtedy rozdzielić zasilanie podzespolów na osobne linie 12V, co zagwarantuju stabilne i bezpieczne zasilanie systemu.

24-pinowe zlücate płyty glównej Do nowej generacci MB serwera/staci roboczych ATX/EEB/CEB.

CPU 8-pinowe +12V 8 pinowa konfiguracja obshluguje wieo procesorowych systemy serwera/staci roboczych i niedźóre pojedyncze, ekstremalne rozwiazania systemów CPU.

CPU 4-pinowe +12V 4-pinowa konfiguracja obshluguje niedźóre systemy z pojedynczym CPU.

PCI Express 6+2-pinowe (8-pinowe), w trybie kombinowanym 8-pinowa konfiguracja obshluguje najnowsze, wysokowydajne karty graficzne, które wymagaju 8-pinowej zlüczna PCI-E.

PCI Express 6+2-pinowe (8-pinowe), w trybie podzialu / 6-pinowe PCI Express 6-pinowa konfiguracja obshluguje są克斯zość wysokowydajnych kart graficznych PCI-E, które wymagaju 6-pinowej zlüczna PCI-E.

SATA #1 Do napędów SATA/SAS.

4-pinowe Molex #2 Do napędów IDE/SCSI/SAS lub niedźórych kart graficznych AGP z tradycyjm 4-pinowym gniazem zasilania.

FDD Do napędów FDD lub niedźórych dodatkowych kart.

1 Niektóre napędy SATA mogą akceptowaźasilanie SATA lub 4-pinowe Molex. Zwykle do zasilania napȩdu naleź uzyćaddresses, ALE NIE OBU! Szczególowe informacja zaiewera podręcznik napȩdu.

2 Zasilacz ten na kaźdej linii 12V posiada oddzielne zabezmieczenie przyd ywosik przem (OCP). W przypadku, gdy zbyt wiele komponentów systemowych zostalo podlączonych do jedernej linii 12V, zabezmieczenie powoduje wyłaczenia zasilacza. Nalezy wtedy rozdzielić zasilanie podzespolów na osobne linie 12V, co zagwarantuje stabilne i bezpieczne zasilanie systemu.

DOSTARCZONE KABLE MODULARNE

Nalezy uzywać WYLACZNIE oryginalych kabli modularnych ENERMAX, dostarczanych z zasilaczami ENERMAX. Kable firm trzechich mogę nie być zgodne i mogą spowodȩć uszkodzenia PSU i/lub systemu, a takłe, uzywanie kabli firm trzechich sąspowodȩć uniewañnienie gwarancji PSU.

EMC014-G: 2 x 6+2-pinowe (8-pinowe) PCI-E 2.0 Kabel modularny dla 1 lub 2 wysokiej wydajnosci kart graficznych PCI Express, które wymagaju zȩcza 6-pinowej lub 8-pinowej PCI-E.

EMC018-G: 8-pinowe i 4-pinowe + zasilanie 12V CPU/RAM Kabel modularny do obstrugi specjalnej, wysokiej wytrzymałość stacji roboczej/serwera zościjiang niż 4 CPU i 16 moduławami RAM.

EMC019-G: 4 x napȩdy SATA Kabel modularny do napȩdw SATA/SAS, takich jak ODD i HDD.

EMC020-G: 4 x 4-pinowe Molex do napȩdw (IDE/SCSI) & 1 x zȩcze FDD Kabel modularny do napȩdw IDE/SCSI/SAS i urzędzoń peryferyjnych oraz 1 zȩcze zasilania FDD.

EMC021-G: 2 x napędy SATA & 2 x 4-pinowe Molex do napȩdów (IDE/SCSI) Kabel modularny do napȩdów SATA/SAS/ IDE/SCSI, takich jak ODD i HDD.

EMC022 :24P MB & 8P CPU

Dostarczone kable modularne zaleę od modelu i od regionu.
■ Oferujemy weitere opcjonalnych kabli. Dalsze informacje znajduja są na naszej stronie internetowej: www.enermax.pl.

Specjalna uwaga dla integratorów systemów: Ješli posiadany system wymaga spejalnej konfigurazioni lub konstrukcji kabla modularnego sązy skontaktuć są z przystawicielem sprezenia ENERMAX.

- PODŁACZANIE / ODLACZANIE KABLI MODULARNYCH

Podlącenie kabla modularnego do zasilacza

Na 5-pinowym / 12-pinowym zączu kabla modularnego oraz na modularnym gnieździe PSU, znajduje są znak strzały. Aby ułatwoć wykonanie prawidłowego połęczenia:

1. Czarne zącze sąȩzy podłaczyć do czarnego gniażda, a czerwone do czerwonego.
2. Znak strzalki do znaku strzałki.
3. Nastepnie moins latwo podlaczyc zlacze.

Odlaczanie kabla modularnego od PSU

5-pinowe / 12-pinowe zlacze kabla modularnego posiada dwa zaczepy mocowania w gniażdach modularnych PSU. Podczas odłuczania kabla modularnego od PSU naleź y nacisⁿć razem dwa zaczepy i delikatie wyciȩgnękabel.

URUCHAMIANE SYSTEMU

Przed uruchomieniem systemu nalezy sprawdzić,czy:

1. jest prawnów podłaczone zȩcie zasilania (24-pinowe).
2. Czy jest prawnów podlączone zȩcie zasilania CPU +12V (konfiguracja 4- lub 8-pinowa) i/lub zȩcie 4-pinowe Molex (jesli jest wymagane przy bez MB).
3. Czy są prawidłowo podłaczone wzystkie innewymagane zlacza.
4. Czy przywoźd zasilajczy prȩdu zmiennego jest prawidłowo podłoczony do gniażda sciennégo i do gniażda wejscia prȩdu zmiennego zasilacza
5. Czy obudowa jest zamknieta.
6. Czy wączono zasilacz, poprzej wączenia przyȩcznych ON/OFF (Wȩczenia/Wȩczenia) do pożycji "ON (Wȩczenia)" oraz czy system uzyskański gotowość.

ZABEZPIECZENIE, BEZPIECZENSTWO I OCHRONA

Ten zasilacz posiada wielokrotna ochrè. W sytuacctj awaryjnych zasilacz wyłacza sie automatycznie, aby uniknć potencjalnégo zagrozenia zasilacza i innych componentów systemu. Aktywȩ obwodu zabezpieczenia częstо powoduje defekt innego urzadzenia systemu lub niedwuaga uzytkownika. Prosze sprawdźć wszymstkie componenty oraz otoczenia systemu,źby wykrć przyczynę będu:

1. Przestaw przyȩclaznik I/O (Wȩçzenia/Wȩçzenia) do poźycji „O” (Wȩçzenia) albo odȩcz przyȩd zasilajćy od gniażda sciennego oraz od gniażda woescia prȩdu zmiennego zasilacza.
2. Dotknij obudowę zasilacza i sprawź,czy jest gorąca. Jeśli tak, toMZe bycznak, ze wentylatory obudowy albo zasilacza nie pracuju prawidłowo lub znak niedorzystnych warunków otoczenia systemu.
3. Zaczekaj pare minut na ochlodzenie zasilacza.
4. Podłucz przywoźd zasilajczy do gniażda sciennégo oraz do gniażda woescia prȩdu zmiennego zasilacza.
5. Przestaw przyȩcznik I/O (Wȩćzenia/Wȩćzenia) do pozycji „I” (Wȩćzenia) i restartuj komputer.
6. Sprawdz,czy wentylatory systemu i zasilacza practuja prawidlowo.
7. Skontaktuj sie z punktem serwisowym producenta componentu, który jest sprawdopodobnie uszkodzony (np. pfyty glównj, karty graficznej albo zasilacza).

W przypadku pytan lub potrzeby skorzystania z serwisu nalezy skontatkowa sie ze sprezedawcag lub najbliszza filia/przedstawicielem ENERMAX albo z siedzibg glowna centrum serwisowego ENERMAX.

Bezposrednia pomoc technicznąość uzyskać równieź online na forum wsparcia technicznych: http://forum.enermax.com.
