VT-FD41HN70EU - Suszarka do bielizny VESTFROST - Bezpłatna instrukcja obsługi

Typ produktu	Suszarka bębnowa
Typ instalacji	Wolnostojąca
Typ załadunku	Ładowanie od przodu
Typ suszenia	Pompa ciepła
Pojemność	7.0 kg
Klasa efektywności energetycznej	A++
Liczba programów suszenia	15
Typ sterowania	Elektroniczny z wyświetlaczem LED
Opóźniony start	Do 24 godzin
Funkcja antyzagnieceniowa	Tak
Odwracalne drzwi	Tak
Blokada dziecięca	Tak
Poziom hałasu	64 dB(A)
Moc znamionowa	1000 W
Zasilanie	230 V, 50 Hz
Wymiary (Szer. x Wys. x Gł.)	59.8 x 85.0 x 60.0 cm
Masa netto	40.0 kg
Materiał bębna	Stal nierdzewna
Pojemność zbiornika na wodę	4.0 L
Filtr kłaczków	Łatwy do czyszczenia w drzwiach
Moduł skraplacza	Czyścić szczotką co 30 dni
Funkcje bezpieczeństwa	Ochrona przed przegrzaniem, blokada dziecięca

Często zadawane pytania - VT-FD41HN70EU VESTFROST

Jak często należy czyścić filtr kłaczków?

Wyczyść filtr kłaczków przed lub po każdym cyklu suszenia. Zabrudzony filtr ogranicza przepływ powietrza, wydłuża czas suszenia i może stanowić zagrożenie pożarowe. Naciśnij przycisk zwalniania filtra, usuń kłaczki i w razie potrzeby wypłucz.

Czy mogę suszyć w tej suszarce wszystkie rodzaje tkanin?

Nie, tylko tkaniny z symbolem suszarki bębnowej na metce. Delikatne rzeczy, takie jak jedwab, wełna i ubrania z pierzem, należy suszyć w niskiej temperaturze lub w programach tylko z powietrzem. Zawsze sprawdzaj metkę.

Co daje technologia pompy ciepła?

System pompy ciepła ponownie wykorzystuje gorące powietrze wewnątrz suszarki, skraplając wilgoć, osiągając klasę efektywności energetycznej A++. Zmniejsza to zużycie energii w porównaniu z konwencjonalnymi suszarkami, a jednocześnie jest delikatny dla ubrań.

Jak opróżnić zbiornik na wodę?

Zbiornik na wodę zbiera skroploną wodę. Wyjmij go z dolnego panelu przedniego po każdym cyklu, opróżnij go do zlewu i wsuń z powrotem. Wskaźnik poinformuje Cię, gdy zbiornik jest pełny.

Jak działa funkcja opóźnionego startu?

Możesz ustawić suszarkę tak, aby uruchomiła się do 24 godzin później. Załaduj bęben, wybierz program, a następnie naciśnij przycisk opóźnionego startu i wybierz żądany czas opóźnienia. Suszarka uruchomi się automatycznie o ustawionej godzinie.

Co powinienem zrobić, jeśli suszarka zatrzyma się w trakcie cyklu z kodem błędu?

Zapoznaj się z tabelą rozwiązywania problemów w instrukcji. Typowe problemy to pełny zbiornik na wodę, zatkane filtry lub przeciążony bęben. Wyłącz suszarkę, wyczyść filtry, opróżnij zbiornik i uruchom ponownie. Jeśli błąd będzie się powtarzał, skontaktuj się z serwisem.

Czy mogę samodzielnie zainstalować suszarkę?

Suszarka jest wolnostojąca i nie wymaga trwałej instalacji. Umieść ją na stabilnej, równej powierzchni, z dala od źródeł ciepła. Zachowaj co najmniej 10 cm wolnej przestrzeni wokół boków i tyłu urządzenia, aby zapewnić prawidłową wentylację.

Jak wyczyścić moduł skraplacza?

W suszarkach z pompą ciepła czyść moduł skraplacza co 30 dni lub co 20 cykli. Zlokalizuj pokrywę skraplacza, otwórz ją i wyczyść żebra miękką szczotką lub odkurzaczem, aby usunąć kłaczki.

Czy ta suszarka nadaje się do małych kuchni lub łazienek?

Suszarka ma kompaktowe wymiary (szerokość 59,8 cm) i może być zainstalowana w większości pomieszczeń z odpowiednią wentylacją. Upewnij się, że pomieszczenie ma dobrą cyrkulację powietrza, aby pompa ciepła działała wydajnie.

Dlaczego program suszenia kończy się, a ubrania są nadal wilgotne?

Może to wystąpić, jeśli ładunek jest zbyt duży, filtry są zatkane lub wybrany program nie jest odpowiedni dla danego materiału. Zmniejsz ładunek, wyczyść filtr kłaczków i skraplacz oraz wybierz bardziej intensywny program.

INSTRUKCJA OBSŁUGI VT-FD41HN70EU VESTFROST

PL Suszarka | Instrukcja obsługi
EN Tumble Dryer | User Manual

vestfrosthome.eu

vestfrost

VT-FD41HN70EUU

VT-FW41HN70EU

PL Suszarka | Instrukcja obsługi 4

EN Tumble Dryer | User manual 38

Dziękujemy za wybór tego produktu.

Niniejsza instrukcja obsługi zawiera ważne informacje dotyczące bezpieczeństwa oraz instrukcje dotyczące obsługi i konserwacji urządzenia.

Prosimy zapoznać się z tą instrukcją obsługi przed przystąpieniem do użytkowania urządzenia i zachować ją, aby móc z niej korzystać w przyszłości.

SymbolTypZnaczenie
	OSTRZEŻENIE Ryzyko poważnych obrażeń lub śmierci
	RYZYKO PORAŻENIAPRADEM ELEKTRYCZNYM	Ryzyko dotyczące niebezpiecznego napięcia
	POŻAR Ostrzeżenie; ryzyko pożaru / materiały łatwopalne
	PRZESTROGA Ryzyko urazu lub uszkodzenia mienia
	WAŻNE / UWAGA Prawidłowe korzystanie z systemu
	Gorąca powierzchnia
	Przeczytaj instrukcje

SPIS TREŚCI

1. PODSTAWOWE INFORMACJE 6

2. INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA 7

2.1 Bezpieczeństwo elektryczne 8
2.2 Bezpieczeństwo dzieci 8
2.3 Bezpieczeństwo produktu 9
2.4 Prawidłowe użytkowanie 10
2.5 Instalacja na pralce 11

3. INSTALACJA 12

3.1 Podłączenie do wylotu wody (z opcjonalnym wężem odprowadzenia wody) 12
3.1.1 Podłączanie węża odprowadzania wody 12
3.2 Regulacja nóżek 13
3.3 Podłączanie do zasilania 13
3.4 Instalacja pod blatem 13

4. OPIS OGÓLNY 14

5. PRZYGOTOWANIE PRANIA 15

5.1 Sortowanie prania do suszenia 15
5.2 Przygotowanie prania do suszenia 16
5.3 Pojemność ładunkowa 17

UŻYTKOWANIE SUSZARKI BĘBNOWEJ 18

6.1 Panel sterowania 18
6.1.1 Pokrętło wyboru programu 18

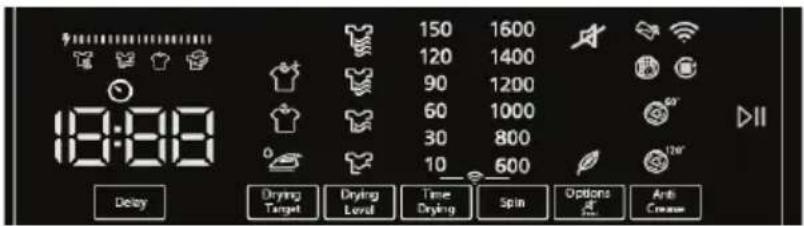

6.1.2 Wskaźnik elektroniczny i funkcje dodatkowe 19
6.2 Tabela wyboru programu i zużycia energii 21
6.2.1 Funkcje pomocnicze 22
6.2.2 Uruchamianie programu 23
6.2.3 Wskaźnik postępu programu 24
6.3 Informacje o oświetleniu bębna 24

6. CZYSZCZENIE I PIELEGNACJA 26

7.1 Czyszczenie filtra klaczków 26
7.2 Opróżnianie pojemnika na wodę 27
7.3 Czyszczenie wymiennika ciepła 27
7.4 Czyszczenie czujnika wilgotności 28
7.5 Czyszczenie powierzchni wewnętrznej drzwi załadunkowych 29

8. SPECYFIKACJA TECHNICZNA 30

9. ROZWIAZYWANIE PROBLEMÓW 31

10. AUTOMATYCZNE OSTRZEŻENIA O USTERKACH I POSTĘPOWANIE W PRZYPADKU ICH WYSTĄPIENIA 33

11. OCHRONA ŚRODOWISKA I INFORMACJE O OPAKOWANIU 33

12. ETYKIETA ENERGETYCZNA I OSZCZĘDNOŚĆ ENERGII 34

12.1 Etykieta energetyczna 34
12.2 Wydajność energetyczna 35

1. PODSTAWOWE INFORMACJE

• Urządzenie może być używane przez dzieci w wieku 8 lat i starsze oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych albo niemające wprawy i niedoświadczone, jeśli są pod nadzorem lub poinstruowano je w sprawach użytkowania tego urządzenia w sposób bezpieczny i rozumieją związane z tym zagrożenia. Dzieci nie mogą się bawić tym urządzeniem. Dzieciom bez nadzoru nie należy powierzać czyszczenia i konserwacji.
• Suszarka bębnowa jest przeznaczona wyłącznie do użytku w gospodarstwie domowym wewnątrz pomieszczenia. Użytkowanie komercyjne spowoduje unieważnienie gwarancji.
• Produkt można stosować wyłącznie do suszenia prania z etykietą wskazującą możliwość suszenia w suszarce.
• Producent nie ponosi odpowiedzialności za szkody wynikające z nieprawidłowego użytkowania lub transportu.
• Okres użytkowania suszarki bębnowej wynosi 10 lat. Jest to okres, w którym części zamienne wymagane do prawidłowego działania suszarki bębnowej będą dostępne na rynku.
• Pokrycie podłogi nie powinno zakrywać otworów wentylacyjnych.
• Instalacja i naprawy maszyny powinny być wykonywane wyłącznie przez autoryzowanego serwisanta. Producent nie ponosi odpowiedzialności za szkody wynikające z nieautoryzowanych napraw

OSTRZEŻENIE: Nigdy nie należy nalewać wody na suszarkę, żeby ją umyć! Istnieje ryzyko

porażenia prądem!

• Pozostawić przynajmniej 3 cm przestrzeni pomiędzy bocznymi i tylnymi ścianami urządzenia i nad nim, jeśli planowane jest umieszczenie urządzenia pod blatem.
• Montaż/demontaż pod blatem powinien zostać przeprowadzony przez autoryzowanego serwisanta.
• Przed instalacją sprawdzić produkt pod kątem widocznych uszkodzeń. W żadnym wypadku nie należy użytkować uszkodzonego produktu.
• Zwierzęta domowe nie powinny mieć dostępu do suszarki.
• Płyny do płukania i podobne produkty należy stosować zgodnie z instrukcjami producenta.
• Wyjąć wszystkie przedmioty, np. zapalniczki i zapałki, z kieszeni.
• Urządzenia nie należy instalować za drzwiami zamykanymi na klucz, drzwiami przesuwnymi lub drzwiami z zawiasami po przeciwnej stronie suszarki bębnowej, jeśli uniemożliwiają one pełne otwarcie tych drzwi.

OSTRZEŻENIE: W obudowie urządzenia lub we wbudowanej konstrukcji utrzymuj otwory

wentylacyjne wolne od przeszkód.

- Przed skontaktowaniem się z lokalnym autoryzowanym usługodawcą w celu umówienia instalacji suszarki należy sprawdzić informacje w podręczniku użytkownika, aby upewnić się, że instalacja elektryczna i wylot wody są odpowiednie. Jeśli nie są odpowiednie, należy wezwać wykwalifikowanego elektryka i hydraulika w celu dokonania niezbędnych korekt.

• Klient ponosi odpowiedzialność za przygotowanie miejsca instalacji suszarki oraz za instalację elektryczności i odprowadzenia wody. Przed instalacją sprawdzić suszarkę pod kątem uszkodzeń. W przypadku stwierdzenia uszkodzeń suszarki nie należy instalować. Uszkodzone produkty mogą stanowić zagrożenie dla zdrowia.
• Suszarkę należy instalować na stabilnej i płaskiej powierzchni.
• Suszarkę należy użytkować w środowisku wolnym od pyłu i z dobrą wentylacją.
• Odległości pomiędzy suszarką a podłogą nie należy zmniejszać poprzez umieszczenie pod urządzeniem dywanu, drewna lub taśmy.
• Nie blokować kratek wentylacyjnych na cokole suszarki.
• Urządzenia nie należy instalować za drzwiami zamykanymi na klucz, drzwiami przesuwnymi lub drzwiami z zawiasami po przeciwnej stronie suszarki bębnowej, jeśli uniemożliwiają one pełne otwarcie drzwi suszarki.
• Po instalacji suszarki połączenia muszą pozostać stabilne. Podczas instalacji suszarki należy się upewnić, że tylna powierzchnia o nic się nie opiera (np. kran, gniazdko).
• Temperatura pracy suszarki wynosi od +5 do +35°C. Użytkowanie suszarki w temperaturach poza tym zakresem będzie mieć negatywny wpływ na produkt, który może ulec uszkodzeniu.
• Należy zachować ostrożność podczas przenoszenia produktu, ponieważ jest on ciężki. Należy zawsze nosić rękawice ochronne.
• Produkt należy zawsze instalować przy ścianie.
• Tylna część produktu powinna zawsze znajdować się przy ścianie.
• Po umieszczeniu produktu na stabilnej powierzchni należy sprawdzić jego stabilność za pomocą poziomicy. Jeśli produkt nie jest stabilny, należy wyregulować wysokość nóżek. Tą czynność należy wykonywać po każdej zmianie ustawienia suszarki.
• Nie stawiać suszarki na przewodzie zasilania.

Deklaracja zgodności CE

Oświadczamy, że nasze produkty spełniają wymagania odpowiednich dyrektyw, decyzji i regulacji Unii Europejskiej oraz wymagania określone w wymienionych normach. Urządzenie to zaprojektowano wyłącznie do gotowania w domu. Wszelkie inne użycie (np. ogrzewanie pomieszczeń) jest niewłaściwe i niebezpieczne.

Utylizacja starego produktu

Produkt jest zgodny z dyrektywą WEEE (2012/19/UE). Ten produkt jest oznaczony symbolem klasyfikacyjnym zużytego sprzętu elektrotechnicznego i elektronicznego (WEEE). Symbol znajdujący się na produkcie lub etykiecie informacyjnej wskazuje, że produktu nie należy utylizować wraz z innymi odpadami z gospodarstwa domowego po zakończeniu jego eksploatacji. Aby nie dopuścić do powstania potencjalnie szkodliwego wpływu na środowisko i zdrowie człowieka wynikającego z niekontrolowanej utylizacji odpadów, produkt powinien znajdować się oddzielnie od wszystkich innych rodzajów odpadów i, aby umożliwiać ponowne wykorzystanie zasobów materiałowych, należy zapewnić odpowiedzialny recykling urządzenia. Aby uzyskać informacje dotyczące sposobu i miejsca, do którego można oddać produkt w celu zapewnienia bezpiecznego recyklingu, należy skontaktować się ze swoim dealerem lub przedstawicielem lokalnej władzy. Tego produktu nie należy łączyć z odpadami komercyjnymi przeznaczonymi do recyklingu.

2. INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

W tym punkcie znajdują się instrukcje dotyczące bezpieczeństwa, które będą chronić użytkownika przed ryzykiem obrażeń ciała i szkód na mieniu. Nieprzestrzeganie tych instrukcji spowoduje unieważnienie gwarancji.

2.1 Bezpieczeństwo elektryczne

• Urządzenia nie należy podłączać za pomocą zewnętrznego urządzenia przełączającego, takiego jak programator czasowy, lub do obwodu, który jest regularnie włączany i wyłączany przez dostawcę energii.
• Nie dotykać wtyczki mokrymi rękami. Aby odłączyć urządzenie, należy zawsze wyciągnąć wtyczkę z gniazdka, inne postępowanie wiąże się z ryzykiem porażenia prądem.
• Urządzenie należy podłączyć do uziemionego gniazdka zabezpieczonego bezpiecznikami. Uziemienie musi zostać zainstalowane przez wykwalifikowanego elektryka. Nasza spółka nie ponosi odpowiedzialności za straty/szkody wynikające z korzystania z suszarki bez uziemienia wbrew wymogom lokalnych przepisów.
• Napięcie i dopuszczalna ochrona przez bezpieczniki są określone na tabliczce znamionowej. (Informacje dotyczące tabliczki znamionowej znajdują się w punkcie OPIS OGÓLNY)
• Wartości napięcia i częstotliwości wskazane na tabliczce znamionowej muszą być równe wartościom napięcia i częstotliwości sieci zasilania w domu użytkownika.
• Jeśli suszarka nie jest użytkowana przez dłuższy okres, należy ją odłączyć od źródła zasilania. Suszarkę należy również odłączyć od źródła zasilania przed instalacją, konserwacją, czyszczeniem i naprawami, w przeciwnym razie urządzenie może ulec uszkodzeniu.
• Należy zapewnić dobry dostęp do wtyczki po instalacji urządzenia.

uniknąć ryzyka pożaru lub porażenia prądem do podłączenia do sieci zasilania nie należy stosować

2.2 Bezpieczeństwo dzieci

• To urządzenie to nie jest przeznaczone do obsługi przez osoby (w tym dzieci) z ograniczoną sprawnością fizyczną, sensoryczną lub umysłową czy bez odpowiedniego doświadczenia i umiejętności, o ile nie zapewni się im nadzoru lub instrukcji użytkowania ze strony osoby odpowiedzialnej za ich bezpieczeństwo.
• Urządzenie może być używane przez dzieci w wieku 8 lat i starsze oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych albo niemające wprawy i niedoświadczone, jeśli są pod nadzorem lub poinstruowano je w sprawach użytkowania tego urządzenia w sposób bezpieczny i rozumieją związane z tym zagrożenia. Dzieci nie mogą się bawić tym urządzeniem. Dzieciom bez nadzoru nie należy powierzać czyszczenia i konserwacji.
• Nie pozostawiać dzieci bez opieki w pobliżu urządzenia.
• Dzieci mogą zamknąć się w maszynie, co powoduje ryzyko śmierci.
• Podczas pracy maszyny nie należy pozwalać dzieciom dotykać szklanych drzwi. Powierzchnia bardzo się nagrzewa, co może spowodować uszkodzenia skóry.

• Materiały opakowaniowe należy przechowywać w miejscu niedostępnym dla dzieci.

• Mogą wystąpić zatrucia i podrażnienia skóry, jeśli detergent i materiały do czyszczenia zostaną spożyte lub będą mieć kontakt ze skórą i oczami.

• Materiały do czyszczenia należy przechowywać w miejscu niedostępnym dla dzieci. Produkty elektryczne są niebezpieczne dla dzieci.
• Dzieci nie powinny przebywać w pobliżu pracującego urządzenia.
• Aby nie dopuścić do przerwania cyklu suszenia przez dzieci, można zastosować blokadę w celu uniemożliwienia wprowadzenia zmian w trwającym programie.
• Nie należy pozwalać dzieciom siadać na urządzeniu, wspinać się na nie, ani wchodzić do jego środka.

2.3 Bezpieczeństwo produktu

Ze względu na zagrożenie pożarowe w suszarce nie należy W ŻADNYM PADKU suszyć następujących artykułów i produktów:

• W suszarce bębnowej nie należy suszyć niewypranych artykułów.
• Artykuły, które zostały zabrudzone substancjami takimi jak olej spożywczy, aceton, alkohol, benzyna, nafta, środki do usuwania plam, terpentyna, woski i środki do usuwania wosku należy wyprać w gorącej wodzie po dodaniu dodatkowej ilości detergentu przed wysuszeniem suszarce.
• Ściereczki do czyszczenia i maty, na których znajdują się pozostałości łatwopalnych środków czyszczących lub acetonu, gazu, benzyny, środka do usuwania plam, terpentyny, wosku, środka do usuwania wosku lub środków chemicznych.
• Pranie, na którym znajdują się pozostałości lakieru do włosów, zmywacza do lakieru i podobnych substancji.
• Pranie, do którego zastosowano środki chemiczne (np. czyszczenie chemiczne).
• Pranie, na którym znajduje się piana, gąbka, guma lub części czy akcesoria podobne do gumy. Są to na przykład gąbki z pianki lateksowej, czepki prysznicowe, materiały wodoodporne, ubrania szyte na indywidualne zamówienie i poduszki z pianki.
• Artykuły z wypełnieniem i artykuły uszkodzone (poduszki lub marynarki). Pianka wystająca z takich artykułów może się zapalić podczas procesu suszenia.
• Obsługa suszarki w środowiskach zawierających pył z mąki lub węgla może spowodować wybuch.

UWAGA: Bielizny zawierającej metalowe wzmocnienia nie należy wkładać do suszarki. Suszarka e ulec uszkodzeniu, jeśli metalowe wzmocnienia poluzują się i złamią podczas suszenia.

POŽAR:R290

RYZYKO POŻARU I SZKÓD!

- Ten produkt zawiera przyjazny środowisku, ale łatwopalny gaz R290. Przechowywać produkt z dla od otwartego ognia i źródeł zapłonu.

2.4 Prawidłowe użytkowanie

⚠️ UWAGA: Nigdy nie należy zatrzymywać suszarki bębnowej przed końcem cyklu suszenia, jeśli wszystkie artykuły nie zostaną szybko wyjęte i rozłożone, co umożliwia rozproszenie ciepła.

⚠️ UWAGA: Należy dopilnować, aby zwierzęta domowe nie weszły do suszarki. Przed przystąpieniem do użytkowania suszarki należy sprawdzić jej wnętrze.

⚠️ UWAGA: Jeśli program suszenia zostanie anulowany lub podczas pracy urządzenia wystąpi awaria zasilania, może dojść do przegrzania się ubrań znajdujących się w suszarce. Stężenie ciepła w suszarce może wywołać samozapłon, tak więc należy zawsze aktywować funkcję Refresh w celu obniżenia temperatury i szybko wyjąć całe pranie z suszarki, aby je rozwiesić i rozproszyć ciepło.

• Suszarkę należy stosować wyłącznie do suszenia prania z gospodarstwa domowego oraz do suszenia ubrań z etykietą wskazującą, że nadają się one do suszenia. Wszelkie inne użytkowanie poza tym zakresem jest niedozwolone.
• Jakiekolwiek użytkowanie komercyjne spowoduje unieważnienie gwarancji.
• To urządzenie jest przeznaczone do stosowania wyłącznie w domach/mieszkaniach prywatnych i należy je umieścić na prostej i stabilnej powierzchni.
• Nie opierać się na drzwiach suszarki ani nie siadać na nich. Suszarka może się przewrócić.
• Aby utrzymać temperaturę, która nie uszkodzi prania (np. żeby pranie się nie zapaliło), po procesie nagrzewania rozpoczyna się proces chłodzenia. Następnie program się kończy. Po zakończeniu programu należy zawsze niezwłocznie wyjąć pranie.

⚠️ UWAGA: Nigdy nie należy użytkować suszarki bez filtra klaczków lub z uszkodzonym filtrem klaczków.

• Filtr klaczków należy czyścić po każdym użyciu zgodnie z opisem w punkcie Czyszczenie filtrów klaczków.
• Filtr kłączków należy wysuszyć po czyszczeniu na mokro. Mokry filtr może powodować nieprawidłowe funkcjonowanie urządzenia podczas suszenia.
• Nie należy dopuścić do akumulacji kłączków wokół suszarki bębnowej (nie dotyczy urządzeń podłączonych do odprowadzenia na zewnątrz budynku).

WAŻNE: Odległości pomiędzy suszarką a podłogą nie należy zmniejszać poprzez umieszczenie pod urządzeniem dywanu, drewna lub paneli, gdyż nie gwarantuje to odpowiedniego poboru powietrza przez maszynę.

- Nie instalować suszarki w pomieszczeniach, w których temperatura może spaść poniżej zera stopni. Ujemne temperatury mają negatywny wpływ na działanie suszarki. Skropliny zamarzające w pompie i wężu mogą powodować uszkodzenia.

2.5 Instalacja na pralce

UWAGA: Nie należy umieszczać pralki na suszarce. Przy instalacji suszarki na pralce należy lędnić poniższe ostrzeżenia.

UWAGA: Suszarkę można instalować na pralkach o takiej samej lub wyższej pojemności.

• Do instalacji suszarki na pralce wymagany jest element mocujący pomiędzy tymi urządzeniami. Element mocujący powinien zainstalować autoryzowany usługodawca.
• Po zainstalowaniu suszarki na pralce całkowita waga tych produktów może wynosić prawie 150 kilogramów (jeśli wewnątrz nich znajduje się pranie). Urządzenia należy umieścić na solidnym podłożu o odpowiedniej nośności!

Odpowiedni stół instalacyjny dla pralki i suszarki bębnowej
Suszarka do ubrań (Głębokość)	Pralka
	37-41 cm 42-45 cm 46-49 cm 50-56 cm 57-63 cm
52,5 cm X √ √ √
56 cm X X √ √
61 cm X X X √
64 cm X X X X √

(Informacje dotyczące głębokości znajdują się w punkcie 7. Specyfikacje techniczne)

Do umieszczenia suszarki na pralce wymagany jest specjalny dodatkowy zestaw montażowy. Aby go otrzymać, należy się skontaktować z biurem obsługi klienta. Wraz z zestawem montażowym zostanie przekazana instrukcja montażu.

3. INSTALACJA

3.1 Podłączenie do wylotu wody (z opcjonalnym wężem odprowadzenia wody)

W produktach z pompą ciepła woda gromadzi się w pojemniku na wodę podczas suszenia. Zgromadzoną wodę należy usunąć po każdym suszeniu. Zamiast opróżniać pojemnik na wodę, można również użyć węża odprowadzenia wody dostarczonego wraz z produktem, aby bezpośrednio usuwać wodę na zewnątrz.

3.1.1 Podłączanie węża odprowadzania wody

1. Pociągnąć i wyjąć końcówkę węża z tyłu suszarki. Do wyjęcia węża nie należy stosować żadnych narzędzi.
2. Jeden koniec węża do odprowadzania wody dostarczony wraz z produktem należy zamocować do otworu, z którego został wyjęty wąż.
3. Drugi koniec węża należy zamocować bezpośrednio do wylotu wody lub zlewu.

⚠️ UWAGA: Wąż musi zostać podłączony w sposób uniemożliwiający jego przemieszczenia. Odłączenie się węża podczas odprowadzania wody może spowodować zalanie domu/mieszkania.

WAŻNE: Wąż odprowadzenia wody należy zainstalować na wysokości nie większej niż 80 cm.

WAŻNE: Wąż odprowadzenia wody nie może być zagięty, złożony lub przygnieciony pomiędzy tem a suszarką.

3.2 Regulacja nóżek

• Aby ograniczyć hałas i drgania podczas pracy suszarki, musi być ona stabilna i wyważona na nóżkach. Wysokość nóżek należy wyregulować, aby zapewnić odpowiednie wyważenie produktu.
• Nóżki należy obracać na prawo i lewo, dopóki suszarka nie będzie stać równo i stabilnie.

WAŻNE: Nigdy nie należy usuwać regulowanych nóżek.

3.3 Podłączanie do zasilania

UWAGA: Istnieje ryzyko pożaru i porażenia prądem.

• Suszarka jest ustawiona na napięcie 220–240 V i 50 Hz.
• Na końcu przewodu zasilania suszarki znajduje się specjalna wtyczka. Tę wtyczkę należy podłączyć do gniazdka z uziemieniem chronionego 10-amperowym bezpiecznikiem zgodnie z tabliczką znamionową. Wartość natężenia bezpiecznika linii zasilania, do której jest podłączone gniazdko, musi również wynosić 10 amperów. Jeśli użytkownik nie ma takiego wyjścia lub bezpiecznika, powinien skontaktować się z wykwalifikowanym elektrykiem.
• Nasza spółka nie ponosi odpowiedzialności za szkody wynikające z braku uziemienia.

WAŻNE: Użytkowanie urządzenia przy niskich wartościach napięcia skróci okres eksploatacji dzenia oraz obniży jego parametry użytkowe.

3.4 Instalacja pod blatem

• Pozostawić przynajmniej 3 cm przestrzeni pomiędzy bocznymi i tylnymi ścianami urządzenia i spodem blatu w przypadku instalacji urządzenia pod blatem.
• Montaż/demontaż pod blatem, jeśli istnieje taka konieczność, powinien zostać przeprowadzony przez autoryzowanego serwisanta.

4. OPIS OGÓLNY

1. Górna taca
2. Panel sterowania
3. Drzwiczki

4. Cokół

5. Szczelina otwierania cokołu

6. Kratki wentylacyjne

7. Regulowane nóżki

8. Pokrywa cokołu

9. Tabliczka znamionowa
10. Filtr kłaczków
11. Pokrywa szuflady

5. PRZYGOTOWANIE PRANIA

5.1 Sortowanie prania do suszenia

Należy postępować zgodnie z instrukcjami dotyczącymi sortowania prania do suszenia. Należy suszyć wyłącznie artykuły, na których znajduje się symbol/określenie wskazujące, że można je suszyć w suszarce.

- Nie użytkować produktu z nadmiernym ładunkiem i rodzajem prania innym niż podano w punkcie 5.3. Pojemność ładunkowa.

Można suszyć w suszarce	Nie wymaga prasowania	Delikatne suszenie	Nieodpowiednie do suszeniaw suszarce
Nie suszyć	Nie czyścić chemicznie	W dowolnej temperaturze	W wysokich temperaturach
W średnich temperaturach W niskich temperaturach Na zimno Rozwiesić do suszenia
Rozłożyć do suszenia Rozwiesić mokre do suszenia Rozłożyć w cieniu do suszenia Można prać chemicznie

Nie suszyć razem cienkich, wielowarstwowych i grubych materiałów, gdyż schną one w różnym tempie. Z tego powodu należy suszyć razem ubrania o takiej samej strukturze i typie materiału. Zapewnia to odpowiednie wysuszenie. Jeśli użytkownik uważa, że pranie jest nadal mokre, może wybrać program czasowy, aby je dodatkowo wysuszyć.

Duże (np. kołdry) i małe artykuły należy suszyć osobno, aby pranie nie pozostawało wilgotne.

WAŻNE: Delikatnych tkanin, tkanin haftowanych, wełnianych/jedwabnych, odzieży wykonanej

z delikatnych i drogich tkanin, odzieży hermetycznej i tiulowych firanek nie należy suszyć w suszarce.

5.2 Przygotowanie prania do suszenia

Należy postępować zgodnie z instrukcjami dotyczącymi sortowania prania do suszenia. Należy suszyć wyłącznie artykuły, na których znajduje się symbol/określenie wskazujące, że można je suszyć w suszarce.

- Nie użytkować produktu z nadmiernym ładunkiem i rodzajem prania innym niż podano w punkcie 5.3. Pojemność ładunkowa.

Zagrożenie wybuchem lub pożarem!

Wyjąć wszystkie przedmioty, np. zapalniczki i zapałki, z kieszeni.

UWAGA: Bęben suszarki i tkaniny mogą ulec uszkodzeniu.

• Ubrania mogą splątać się podczas prania. Przed włożeniem ich do suszarki należy je rozdzielić.
• Wyjąć wszystkie przedmioty z kieszeni i wykonać następujące czynności:
• Zawiązać paski materiałowe, sznurki lub użyć woreczka na pranie.
• Zapiąć zamki, zatrzaski, zapięcia i guziki powłok.
• Aby uzyskać optymalne rezultaty suszenia, pranie należy posortować według rodzaju materiału i programu suszenia.
• Usunąć klipsy i inne metalowe elementy z ubrań.
• Tkaniny takie jak koszulki lub dzianiny na ogół kurczą się podczas pierwszego suszenia. Zastosować program ochronny.
• Nie wysuszać nadmiernie tkanin syntetycznych. Spowoduje to wymięcie materiału.
• Do prania artykułów, które mają być suszone, należy zastosować ilość płynu do płukania wskazaną przez producenta pralki.

5.3 Pojemność ładunkowa

- Postępować zgodnie z instrukcjami zawartymi w „Tabeli wyboru programu i zużycia energii”. (Patrz: 6.2. Tabela wyboru programu i zużycia energii). Nie wkładać do urządzenia więcej prania, niż wskazano w tabeli.

WAŻNE: Nie zaleca się umieszczania w suszarce więcej prania, niż wskazano w tabeli.

W przypadku nadmiernego ładunku wydajność suszenia zmniejszy się, a suszarka i pranie mogą ulec uszkodzeniu.

Pranie Waga suchego ładunku (gr)
Pościel (podwójna) 725
Poszewka na poduszkę 240
Ręcznik kąpielowy 700
Ręcznik do rąk 225
Koszula 190
Koszulka bawełniana 200
Materiał – spodnie z gabardyny 650
Dżins 400
T-shirt 120

6. UŻYTKOWANIE SUSZARKI BĘBNOWEJ

6.1 Panel sterowania

Należy postępować zgodnie z instrukcjami dotyczącymi sortowania prania do suszenia. Należy suszyć wyłącznie artykuły, na których znajduje się symbol/określenie wskazujące, że można je suszyć w suszarce.

- Nie użytkować produktu z nadmiernym ładunkiem i rodzajem prania innym niż podano w punkcie 5.3. Pojemność ładunkowa.

1. Pokrętło wyboru programu
2. Wskaźnik elektroniczny i funkcje dodatkowe

6.1.1 Pokrętło wyboru programu

Pokrętło wyboru programu służy do wyboru pożądanego programu suszenia.

6.1.2 Wskaźnik elektroniczny i funkcje dodatkowe

Symbole wyświetlacza:

Wskaźnik ostrzeżenia pojemnika na wodę
Wskaźnik ostrzeżenia filtra kłączków
Wskaźnik ostrzeżenia wymiennika ciepła
Wyświetlacz etapu suszenia (suszenie, do prasowania, do szafy, koniec)
Cel suszenia (dodatkowe suszenie, do szafy, do prasowania)
Do prasowania
Stopień suszenia 1
Stopień suszenia 2
Stopień suszenia 3
Stopień suszenia 4
Opóźniony start
Funkcja Anti-Crease 60'
Funkcja Anti-Crease 120'
Delikatnych
Anulowanie sygnału dźwiękowego
Uruchomienie i wstrzymanie
Wyświetlacz etapu suszenia
Suszenie
Do prasowania
Do szafy
Koniec

Elektroniczny wyświetlacz przedstawia etapy suszenia w trakcie programu. Przy każdym uruchomieniu etapu programu zapala się odpowiedni wskaźnik świetlny etapu suszenia. Po zakończeniu etapu suszenia odpowiedni wskaźnik świetlny etapu suszenia gaśnie.

Wyświetlacz zużycia energii przedstawia zużycie energii podczas wybranego programu. Im większy wyświetlacz, tym większe zużycie energii. Poziom zużycia energii wzrasta lub zmniejsza się w zależności od typu tkaniny, czasu trwania wybranego programu, stopnia suszenia i prędkości wirowania.

6.2 Tabela wyboru programu i zużycia energii

Nacisnąć przycisk Start/Pauza, aby rozpocząć program. Zapali się dioda LED Start/Pauza, która wskazuje, że program się rozpoczął, a na wyświetlaczu będzie widoczny czas pozostały do końca programu.

Programtadunek (kg)	Prędkość wirowania pralki	Przybliżona ilość pozostałej wilgoci	Czas trwania (minuty)
Cottons + Cupboard Dry (Materiały bawełniane) 7 1000 60% 178
Synthetics + Cupboard Dry (Tkaniny syntetyczne) 3,5 800 40% 83
Delicate (Delikatne) 2 600 50% 51
Mix (Mieszane) 4 1000 60% 122
Towels (Ręczniki) 3 1000 60% 102
Hygiene (Higieniczny)	3 1000 60% 89
Time drying (Suszenie czasowe)	-	-	-
Baby Care (Odzież dziecięca)	3 1000 60% 90
Jeans (Dżinsy)	4 1000 60% 133
Sport (Odzież sportowa)	4 800 40% 82
Outdoor (Outdoor)	2 800 40% 71
Wool Refresh (Wełna Odświeżanie)	-	-	5
Refresh (Odświeżanie)	-	-	10
Express 34' (Szybki 34')	1 1200 50% 34
Shirts 20' (Koszule 20')	0,5	1200 50% 30

Wartości zużycia energii

Programtadunek (kg)	Prędkość wirowania pralki	Przybliżona ilość pozostałej wilgoci	Wartości zużycia energii (kWh)
Cottons + Cupboard Dry (Materiały bawełniane)	7 1000	60%	1,70
Cottons + Iron Dry (Materiały bawełniane)	7 1000	60%	1,35
Synthetics + Cupboard Dry (Tkaniny syntetyczne)	3,5 800	40%	0,75
Zużycie energii w trybie wyłączenia Pc (W)			0,5
Zużycie energii w trybie wyłączenia PL (W)			1

Program Cotton Cupboard Dry to standardowy program do suszenia, który można uruchomić z pełnym ładunkiem lub z połową ładunku zgodnie z informacjami podanymi na etykiecie. Program charakteryzuje się najwyższą efektywnością energetyczną w suszeniu mokrej odzieży bawełnianej.

* Standardowy program znakowania energii (EN 61121:2013)

Wszystkie wartości w tabeli wyznaczono zgodnie z normą EN 61121:2013. Wartości zużycia energii mogą się różnić od wartości w tabeli w zależności od rodzaju materiału, prędkości wirowania, warunków środowiskowych i wartości napięcia.

6.2.1 Funkcje pomocnicze

Poniżej znajduje się tabela podsumowująca opcje dostępne w poszczególnych programach.

Opcja Opis
Drying Target (Cel suszenia)	Należy wybrać cel suszenia odpowiedni do suszonego prania.Dla prania grubego lub wielowarstwowego należy wybrać funkcję Dodatkowego suszenia, ponieważ jego suszenie zabiera więcej czasu. Dla zwykłego, jednowarstwowego prania należy wybrać funkcję Do szafy. Jeżeli pranie ma być wilgotne i gotowe do prasowania, należy wybrać funkcję Do prasowania.
Drying Level (Stopień suszenia)	Poziom wilgotności uzyskany po suszeniu można podnieść o 3 stopnie w stosunku do ustawienia standardowego. Dzięki temu można uzyskać jeszcze bardziej suche pranie. Oprócz ustawienia standardowego (poziom 1) do wyboru jest także 2 (niski), 3 (średni), 4 (wysoki). Po dokonaniu wyboru zapali się wskaźnik świetlny odpowiedniego poziomu suszenia.
Delicate Drying* (Suszenie tkanin delikatnych*)	Tkaniny delikatne suszone są dłużej w niskich temperaturach.
Delayed Start (Opóźniony start)	Można opóźnić uruchomienie programu, wybierając czas z zakresu od 1 do 23 godzin. Aby aktywować żądany czas opóźnienia, należy nacisnąć przycisk Start/Pauza. Po upływie tego czasu wybrany program rozpocznie się automatycznie. W czasie opóźnienia można włączać/wyłączać opcje zgodne z programem. Po długim naciśnięciu przycisku Opóźniony start czas opóźnienia zmieni się w sposób ciągły.
Cancel Audible Warning (Anulowanie ostrzeżenia akustycznego)	Po naciśnięciu przycisków, po obróceniu pokrętła wyboru programu i po zakończeniu programu z suszarki rozlegnie się sygnał dźwiękowy. Aby anulować sygnał dźwiękowy, należy nacisnąć i przytrzymać przycisk opcji „Anti-Crease” przez 3 sekundy. Po naciśnięciu tego przycisku usłyszysz ostrzeżenie akustyczne wskazujące, że opcja została aktywowana i określone ostrzeżenia akustyczne zostaną anulowane.
Time Drying (Suszenie na czas)	Przy pokrętle programu ustawionym na Suszenie na czas można nacisnąć przycisk opcji Suszenia na czas, aby ją wybrać i nacisnąć przycisk Start/Pauza, by uruchomić program.
Child Lock (Zabezpieczenie przed dziećmi)	Urzadzenie jest wyposażone w zabezpieczenie przed dziećmi, które zapobiega wprowadzaniu zmian w programie w wyniku naciśnięcia przycisku w czasie trwania programu. Aby aktywować zabezpieczenie przed dziećmi, należy jednocześnie nacisnąć i przytrzymać przez 3 sekundy przyciski „Anti-Crease” i „Opcja”. Jeśli zabezpieczenie przed dziećmi jest aktywne, wszystkie przyciski zostaną dezaktywowane. Po zakończeniu programu zabezpieczenie przed dziećmi zostanie automatycznie dezaktywowane. Przy włączaniu/wyłączaniu zabezpieczenia przed dziećmi na wyświetlaczu będzie migał przez 2 sekundy symbol „CL” i rozlegnie się sygnał dźwiękowy. Ostrzeżenie: jeśli użytkownik obróci pokrętło wyboru programu podczas pracy urządzenia lub przy aktywnym zabezpieczeniu przed dziećmi, rozlegnie się sygnał dźwiękowy. Nawet w przypadku ustawienia pokrętła na inny program wcześniej wybrany program będzie nadal działać. Aby wybrać nowy program, należy dezaktywować zabezpieczenie przed dziećmi, a następnie ustawić pokrętło wyboru programu w pozycji anulowania. Następnie można wybrać i uruchomić żądany program.
Anti-crease* (Funkcja Anti-Crease*)	Jeżeli drzwiczki urządzenia nie zostaną otwarte po zakończeniu programu, funkcja Anti-Crease będzie aktywna przez 60 minut. Po wybraniu funkcji Anti-Crease będzie ona aktywna przez 120 minut.
Spin Speed Selection (Wybór prędkości wirowania)	Dla prania przeznaczonego do suszenia należy ustawić prędkość wirowania w pralce, gdzie odbywało się pranie. Dzięki temu wyświetlany przewidywany czas suszenia będzie dokładniejszy.

6.2.2 Uruchamianie programu

Dioda LED Start/Pauza będzie migać podczas wyboru programu. Nacisnąć przycisk Start/Pauza, aby rozpocząć program. Zapali się dioda LED Start/Pauza, która wskazuje, że program się rozpczął, oraz dioda LED suszenia.

ProgramOpis
Cottons (Materiały bawełniane)	Ten program zapewnia suszenie prania bawełnianego, włączając w to prześcieradła, poszewki, piżamy, bieliznę, obrusy itp.
Synthetics (Tkaniny syntetyczne)	Ten program służy do suszenia materiałów syntetycznych, takich jak koszule, T-shirty, bluzki itp. w niższych temperaturach niż tkaniny bawełniane.
Delicate (Delikatne)	Ten program służy do suszenia cienkich ubrań, takich jak koszule, bluzki i odzież jedwabna, w niskiej temperaturze, aby przygotować je do noszenia.
Mix (Mieszane)	Ten program służy do suszenia mieszanych ubrań bawełnianych i syntetycznych, które nie farbują, aby przygotować je do noszenia.
Towels (Ręczniki)	Ten program służy do suszenia grubych materiałów bawełnianych, takich jak ręczniki, szlafroki itp.
Hygiene (Higieniczny)	“Ten program jest odpowiedni do tkanin, które charakteryzują się specjalnymi wymogami w zakresie higleny.”
Time drying (Suszenie czasowe)	Aby uzyskać wymagany poziom suszenia w niskiej temperaturze, możesz korzystać z programów czasowych trwających od 10 do 150 minut. Bez względu na poziom wysuszenia program zatrzyma się po upływie określonego czasu.
Baby Care (Odzież dziecięca)	Ten program zapewnia higieniczne suszenie delikatnych ubranek dla noworodków w niskiej temperaturze.
Jeans (Dżinsy) Ten program służy do suszenia Dżinsy.
Sport (Odzież sportowa)	Program do odzieży sportowej służy do suszenia odzieży sportowej z materiałów syntetycznych, takiej jak szorty i T-shirty, w niskiej temperaturze.
Outdoor (Outdoor)	Ten program jest odpowiedni do odzieży outdoorowej, nieprzemakalnych kurtek, kurtek z wewnętrzną izolacją itp.
Refresh (Wełna odświeżanie)	Funkcja Wool Refresh pomaga w usunięciu nadmiaru wody po praniu poprzez stosowanie niskiej temperatury i delikatnych ruchów bębna.
Refresh (Funkcja Refresh)	Opcja określenia czasu suszenia pozwala na wybór czasu od 10 minut do 150 minut bez zapewniania dostępu gorącego powietrza – następuje odświeżenie tkanin i usunięcie przykrych zapachów.
Express 34' (Szybki 34')	1 kg tkanin syntetycznych odwirowanych z dużą prędkością w pralce suszy się w czasie 34 minut.
Shirts 20' (Koszule 20') 2 lub 3 koszule są gotowe do prasowania w ciągu 20 minut.

WAŻNE: Nie otwierać drzwiczek podczas trwania programu. Jeśli drzwiczki zostały otwarte, ży je szybko zamknąć.

6.2.3 Wskaźnik postępu programu

Podczas programu

Jeśli drzwiczki zostaną otwarte podczas wykonywania programu, urządzenie przełączy się w tryb gotowości. Po zamknięciu drzwiczek należy nacisnąć przycisk Start/Pauza, aby wznowić program.

Nie otwierać drzwiczek podczas trwania programu. Jeśli drzwiczki zostały otwarte, należy je szybko zamknąć.

Koniec programu

JPo zakończeniu programu włączają się ostrzegawcze diody LED Start/Pauza, poziomu wody w pojemniku, czyszczenia filtra i czyszczenia pompy ciepła. Dodatkowo po zakończeniu programu rozlegnie się sygnał dźwiękowy. Można wyjąć pranie, aby przygotować urządzenie do kolejnego zadania.

WAŻNE: Po zakończeniu każdego programu należy oczyścić filtr klaczków. Po każdym programie,ży opróżnić pojemnik na wodę.

WAŻNE: Jeśli pranie nie zostanie wyjęte po zakończeniu programu, automatycznie włączy się

1-godzinna faza przeciwdziałania zagnieceniom. W tym programie bęben jest obracany w regularnych odstępach czasu w celu niedopuszczenia do powstania zagnieceń.

6.3 Informacje o oświetleniu bębna

• Ten wyrób jest wyposażony w diodowe oświetlenie bębna.
• Oświetlenie włącza się samoczynnie w chwili otwarcia drzwiczek. Po chwili samoczynnie się wyłącza.
• Użytkownik nie ma możliwości zmiany sposobu jej otwierania ani zamykania.
• Nie wolno wymieniać ani modyfikować oświetlenia LED.

OPCJE
PROGRAM	Cel suszenia	Opóźniony start	Anulowanie ostrzeżenia akustycznego	Zabezpieczenie przed dziećmi	Delikatnych	Suszenie na czas	Stopień suszenia	Funkcja Anti-Crease	Wybór prędkości wirowania
Cottons (Materiały bawełniane)	√√√	√√X√√√
Synthetics (Tkaniny syntetyczne)	√√√	√√X√√√
Delicate (Delikatne)	√√√	√√XX√√
Mix (Mieszane) √	√√√√X	√√√
Towels (Ręczniki)	√√√	√√X√√√
Hygiene (Higieniczne)	√√√	√XX√√√
Time drying (Suszenie czasowe)	X√√	√√√X√X
Baby Care (Odzież dziecięca)	√√√	√√X√√√
Jeans (Dżinsy) √	√√√√X√	√√
Sport (Odzież sportowa)	√√√	√√X√√√
Outdoor (Outdoor)	√√√	√√X√√√
Wool Refresh (Wełna Odświeżanie)	X√√	√XXX√X
Refresh (Odświeżanie)	X√√	√X√X√X
Ekspres 34'√√	√√XXX	√X
Shirts 20' (Koszule 20')	√√√	√XXX√X

√- możliwość wyboru X - brak możliwości wyboru

7. CZYSZCZENIE I PIELEGNACJA

WAŻNE: Nie stosować przemysłowych środków chemicznych do czyszczenia suszarki.

Nie korzystać z suszarki, która była czyszczona przemysłowymi środkami chemicznymi.

7.1 Czyszczenie filtra kłączków

WAŻNE: PO ZAKOŃCZENIU KAŻDEGO PROGRAMU NALEŻY PAMIĘTAĆ O WYCZYSZCZENIU FILTRÓW KŁACZKÓW.

Aby wyczyścić filtry kłączków

1. Otworzyć drzwiczki.
2. Pociągnąć filtry kłączków w góre, aby je wyjąć.
3. Otworzyć filtr zewnętrzny.
4. Wyczyścić filtr zewnętrzny ręką lub miękką ścierką.

5. Otworzyć filtr wewnętrzny.

6. Wyczyścić filtr wewnętrzny ręką lub miękką ścierką.

7. Zamknąć filtry i zamontować haczyki.
8. Umieścić filtr wewnętrzny w filtrze zewnętrznym.
9. Zamontować filtr kłączków z powrotem.

Po korzystaniu z suszarki przez pewien czas na powierzchni filtra może powstać warstwa, której nie da się usunąć ręcznie – w takim przypadku filtr należy umyć ciepłą wodą, aby usunąć zalegającą warstwę. Filtr należy dokładnie osuszyć przed ponowną instalacją.

7.2 Opróżnianie pojemnika na wodę

1. Zdjąć pokrywę szuflady i ostrożnie wyjąć pojemnik.
2. Wylać wodę z pojemnika.
3. Jeśli przy wylocie pojemnika nagromadziły się klaczki, wylot należy oczyścić wodą.
4. Ponownie zainstalować pojemnik na wodę.

WAŻNE: Nie wolno wyjmować pojemnika w czasie trwania programu. Woda zbierająca się jemniku nie nadaje się do spożycia przez ludzi.

WAŻNE: PO ZAKOŃCZENIU KAZDEGO PROGRAMU NALEŻY PAMIĘTAĆ O WYLANIU WODY JEMNIKA NA WODĘ.

7.3 Czyszczenie wymiennika ciepła

WAŻNE: Wymiennik ciepła należy wyczyścić po pojawieniu się ostrzeżenia „Czyszczenie iennika ciepła”.

WAŻNE: NAWET JEŚLI DIODA LED OSTRZEŻENIA O CZYSZCZENIU WYMIENNIKA CIEPŁA SIĘ NIE SCI: WYMIENNIK CIEPŁA NALEŻY CZYŚCIĆ CO 30 PROCESÓW SUSZENIA LUB RAZ W MIESIĄCU.

1. Otworzyć pokrywę ścianki odbojowej jak pokazano.
2. Odblokować pokrywę wymiennika, obracając w kierunku wskazanym strzałkami.
3. Zdjąć pokrywę wymiennika jak pokazano.

4. Wyczyścić przednią powierzchnię wymiennika ciepła jak pokazano.

5. Założyć pokrywę wymiennika jak pokazano.

6. Zablokować pokrywę wymiennika, obracając w kierunku wskazanym strzałkami.
7. Zamknąć pokrywę ścianki odbojowej jak pokazano.

OSTRZEŻENIE: NIE CZYŚCIĆ NIEOSŁONIĘTYMI RĘKAMI, PONIEWAŻ ŻEBRA WYMIENNIKA SĄ OSTRE. MOGA SPOWODOWAĆ SKALECZENIA RĄK.

7.4 Czyszczenie czujnika wilgotności

Wewnątrz maszyny znajdują się czujniki wilgotności wykrywające stopień wysuszenia prania.

Aby wyczyścić czujniki:

1. Otworzyć drzwiczki urządzenia.
2. Jeśli urządzenie jest nadal gorące, należy odczekać, aż wystygnie.
3. Przetrzeć metalowe powierzchnie czujnika miękką ścierką zamoczoną w occie i osuszyć je.

WAŻNE: METALOWE POWIERZCHNIE CZUJNIKA NALEŻY CZYŚCIĆ 4 RAZY W ROKU.

WAŻNE: Nie stosować metalowych narzędzi do czyszczenia metalowych powierzchni czujnika.

OSTRZEŻENIE: Ze względu na zagrożenie pożarem i wybuchem do czyszczenia czujników nie ować rozpuszczalników, środków czyszczących i innych produktów tego typu.

7.5 Czyszczenie powierzchni wewnętrznej drzwi załadunkowych

WAŻNE: NALEŻY PAMIĘTAĆ O CZYSZCZENIU POWIERZCHNI WEWNĘTRZNEJ DRZWI ADUNKOWYCH PO KAŻDYM SUSZENIU.

Otworzyć drzwiczki suszarki i wyczyścić wszystkie powierzchnie wewnętrzne oraz uszczelkę miękką, wilgotną ściereczką.

Marka VESTFROST

Model VT-FD41HN70EU, VT-FW41HN70EU

Wysokość Min: 845 mm / Max: 855 mm*

Szerokość 596 mm

Głębokość 525 mm

Pojemność (maks.) 7 kg**

Waga netto (z drzwiami z tworzywa sztucznego) 39,9 kg

Waga netto (ze szklanymi drzwiami) 41,4 kg

Napięcie 220-240 V

Moc 1000 W

* Min. wysokość: Wysokość bez wykorzystania regulowanych nóżek. Maks. wysokość: Wysokość z regulowanymi nóżkami na maksymalnej wysokości.
** Waga suchego prania przed praniem.

WAŻNE: Aby poprawić jakość suszarki, dane techniczne mogą ulec zmianie bez uprzedniego iadomienia.

WAŻNE: Deklarowane wartości uzyskano w środowisku laboratoryjnym zgodnie powiednimi normami. Wartości te mogą się zmieniać w zależności od warunków owiskowych i sposobu korzystania z suszarki.

UWAGA:

1. Ze względów bezpieczeństwa przepisy wymuszają co najmniej 1 m³ kubatury pomieszczenia na każde 8 g czynnika chłodniczego. W przypadku 110 g propanu minimalna dozwolona kubatura pomieszczenia wynosi 13,75 m³.
2. Czynnik chłodniczy: ryzyko pożaru / ryzyko zatrucia / ryzyko strat materialnych i uszkodzenia urządzenia. Urządzenie zawiera czynnik chłodniczy R290, który jest przyjazny środowisku, ale łatwopalny. Nieprawidłowa utylizacja może skutkować pożarem lub zatruciem. Urządzenie należy utylizować w prawidłowy sposób, nie uszkadzając rurek w obwodzie czynnika chłodniczego.
   • Typ czynnika chłodniczego: R290
   • Ilość gazu: 110 g

3. ODP (potencjał niszczenia warstwy ozonowej): 0
   • GWP (współczynnik ocieplenia globalnego): 3

4. Ryzyko wybuchu lub pożaru. Wyjąć z kieszeni wszystkie zapalniczki i zapałki.

5. Nie stawiać suszarki w pobliżu otwartego ognia ani źródeł zapłonu.

9. ROZWIAZYWANIE PROBLEMÓW

Suszarka jest wyposażona w system, który cały czas kontroluje jej działanie podczas suszenia, aby móc podjąć odpowiednie środki i ostrzec użytkownika w przypadku nieprawidłowego funkcjonowania.

OSTRZEŻENIE: Jeśli problem nie ustępuje po zastosowaniu kroków opisanych w tym punkcie, należy skontaktować się autoryzowanym usługodawcą. Nigdy nie należy podejmować prób naprawy nieprawidłowo działającego produktu.

PROBLEMMOŻLIWA PRZYCZYNA ROZWIĄZYWANIE PROBLEMÓW

Proces suszenia długo trwa.	Powierzchnia filtra klaczków może być zapchana. Umyć filtr w letniej wodzie.
	Wymiennik ciepła może być zapchany Oczyść wymiennik
	Kratki wentylacyjne z przodu urządzenia mogą być zamknięte.	Otworzyć drzwi/okna, aby nie dopuścić do nadmiernego wzrostu temperatury w pomieszczeniu.
	Na czujniku wilgotności może znajdować się osad kamienia.	Wyczyścić czujnik wilgotności.
	Suszarka może być nadmiernie załadowana. Nie obciążać nadmiernie suszarki.
	Pranie może być niewystarczająco odwirowane. Wybrać wyższą prędkość wirowania pralki.
Po zakończeniu procesu suszenia pranie jest wilgotne.	Po zakończeniu procesu suszenia pranie jest gorące i wydaje się bardziej wilgotne.
	Stosowany program może nie być odpowiedni do danego rodzaju prania.	Sprawdzić etykiety na poszczególnych artykułach, wybrać program odpowiedni do typu prania oraz zastosować dodatkowo programy czasowe.
	Powierzchnia filtra klaczków może być zapchana. Umyć filtr w letniej wodzie.
	Wymiennik ciepła może być zapchany. Oczyść wymiennik.
	Suszarka może być nadmiernie załadowana. Nie obciążać nadmiernie suszarki.
	Pranie może być niewystarczająco odwirowane. Wybrać wyższą prędkość wirowania pralki.
Nie można otworzyć suszarki lub uruchomić programu. Suszarka nie aktywuje się po regulacji.	Suszarka może nie być podłączona do zasilania.	Upewnić się, że wtyczka jest podłączona do gniazdka.
	Drzwiczki mogą być otwarte.	Upewnić się, że drzwiczki załadunkowe są odpowiednio zamknięte.
	Być może użytkownik nie ustawił programu lub nie nacisnął przycisku Start/Pauza.	Upewnić się, że program został ustawiony i że suszarka nie znajduje się w trybie gotowości (pauza).
	Zabezpieczenie przed dziećmi może być aktywne. Dezaktywować zabezpieczenie przed dziećmi.

USTERKA MOŻLIWA PRZYCZYNA ROZWIĄZYWANIE PROBLEMÓW

Program został przerwany bez przyczyny.	Drzwiczki mogą nie być prawidłowo zamknięte.	Upewnić się, że drzwiczki załadunkowe są odpowiednio zamknięte.
	Mogło dojść do awarii zasilania	Nacisnąć przycisk Start/Pauza, aby rozpocząć program.
	Pojemnik na wodę może być pełny. Opróżnić pojemnik na wodę.
Ubrania skurczyły się, zmechaciły lub ich jakość się pogorszyła.	Stosowany program może nie być odpowiedni do danego rodzaju prania.	Sprawdzić etykiety na poszczególnych artykułach, wybrać program odpowiedni do typu prania
Przez drzwiczki wycieka woda.	Na wewnętrznych powierzchniach drzwiczek lub na powierzchniach uszczelki drzwiczek mogły zebrać się kłączki.	Wyczyścić wewnętrzne powierzchnie drzwiczek lub powierzchnie uszczelki drzwiczek.
Drzwiczki otwierają się samoczynnie.	Drzwiczki otwierają się samoczynnie.	Dopchnąć drzwiczki, aby rozległ się dźwięk zamykania.
Symbol pojemnika na wodę jest włączony/miga.	Pojemnik na wodę może być pełny. Opróżnić pojemnik na wodę.
	Wąż odprowadzania wody może być zagięty.	Jeśli produkt jest podłączony bezpośrednio do wylotu wody, sprawdzić wąż odprowadzania wody.
Symbol czyszczenia filtra jest włączony.	Filtr kłączków może być zabrudzony. Oczyć filtr.
	Obudowa filtra może być zapchana przez kłączki. Oczyć obudowę filtra.
	Na powierzchni filtra kłączków może znajdować się warstwa utrudniająca prawidłowe działanie filtra.	Umyć filtr w letniej wodzie.
Symbol ostrzegawczy dotyczące czyszczenia wymiennika ciepła jest włączony.	Wymiennik ciepła może być zanieczyszczony. Oczyć wymiennik ciepła.
Symbole ostrzegawcze dotyczące filtra i wymiennika ciepła migają	Sitko filtra może być zapchane przez kłączki. Wyczyścić obudowę filtra.
	Na powierzchni filtra kłączków może znajdować się warstwa utrudniająca prawidłowe działanie filtra.	Umyć filtr w letniej wodzie.
	Wymiennik ciepła może być zapchany. Oczyć wymiennik ciepła.
* Nie można uruchomić programu, a ostrzegawcza lampka LED filtra miga	Filtr prawdopodobnie nie jest zamocowany Zamocować filtr.
	Pomimo iż filtr jest zamocowany, miga jego ostrzegawcza lampka LED	Zadzwonić do dostawcy usług technicznych.

10. AUTOMATYCZNE OSTRZEŻENIA O USTERKACH I SPOSÓB POSTĘPOWANIA

Suszarka bębnowa jest wyposażona we wbudowany system wykrywania usterek. Są one wskazywane przez system migających kontrolek. Najczęstsze kody usterek przedstawiono poniżej.

Kod błędu Rozwiązanie

E00 Skontaktować się z najbliższym autoryzowanym punktem serwisowym.

E03 /

Opróżnić zbiornik wody, jeżeli problem nie zostanie rozwiązany, skontaktować się z najbliższym autoryzowanym punktem serwisowym.

E04 Skontaktować się z najbliższym autoryzowanym punktem serwisowym.

E05 Skontaktować się z najbliższym autoryzowanym punktem serwisowym.

E06 Skontaktować się z najbliższym autoryzowanym punktem serwisowym.

E07 Skontaktować się z najbliższym autoryzowanym punktem serwisowym.

E08

Może występować wahanie napięcia w sieci elektrycznej. Odczekać, dopóki napięcie nie będzie odpowiednie dla zakresu roboczego.

11. OCHRONA ŚRODOWISKA I INFORMACJE O OPAKOWANIU

11.1 Informacje o opakowaniu

Opakowanie produktu jest wykonane z materiałów nadających się do recyklingu. Nie utylizować opakowania razem z odpadami z gospodarstwa domowego lub innymi odpadami. Należy je oddać do punktu odbioru odpadów określonego przez władze lokalne.

12. ETYKIETA ENERGETYCZNA I OSZCZĘDNOŚĆ ENERGII

12.1 Etykieta energetyczna

Opakowanie produktu jest wykonane z materiałów nadających się do recyklingu. Nie utylizować opakowania razem z odpadami z gospodarstwa domowego lub innymi odpadami. Należy je oddać do punktu odbioru odpadów określonego przez władze lokalne.

1. Znak towarowy
2. Model
3. Klasa energetyczna
4. Roczny pobór mocy
5. Poziom hałasu podczas suszenia
6. Maksymalna wydajność suszenia (suchy wsad)
7. Czas cyklu Cotton Cupboard Dry
8. Klasa wydajności skraplania
9. Technologia urządzenia

12.2 Wydajność energetyczna

• Należy w pełni korzystać z wydajności urządzenia, nie dopuszczając jednak do jego przeciążenia.
• Podczas prania należy ustawić maksymalną prędkość wirowania. Skróci to czas suszenia i obniży zużycie energii.
• Należy suszyć razem taki sam rodzaj prania.
• Wyboru programu należy dokonywać na podstawie instrukcji obsługi.
• Aby zapewnić prawidłowy obieg powietrza, należy pozostawić odpowiednią odległość z przodu i z tyłu suszarki. Nie zakrywać kratek z przodu urządzenia.
• Jeśli nie jest to konieczne, nie należy otwierać drzwiczek urządzenia podczas suszenia. Jeśli drzwiczki zostały otwarte, należy je szybko zamknąć.
• Nie dodawać dodatkowych (mokrych) artykułów w trakcie suszenia.
• Włosy i kłączki z prania, które unoszą się w powietrzu, zostaną wychwycone przez filtry kłączków. Filtry należy czyścić przed każdym użyciem i po każdym użyciu.
• W przypadku modeli wyposażonych w pompę ciepła, skraplacz należy czyścić przynajmniej raz w miesiącu lub po 30 cyklach suszenia.
• Podczas suszenia należy zapewnić dobrą wentylację pomieszczenia, w którym znajduje się suszarka.

KARTA PRODUKTU

Rozporządzenie wykonawcze Komisji (UE) nr 392/2012

Nazwa lub znak towarowy dostawcy VESTFROST
Nazwa modelu VT-FD41HN70EU, VT-FW41HN70EU
Pojemność znamionowa (kg) 7
Typ suszarki bębnowej Pompa ciepła
Klasa wydajności energetycznej (1)	A++
Roczne zużycie energii (kWh) (2)	211
Automatyczne lub Nieautomatyczne Automatyczne
Zużycie energii przy standardowym programie do bawełny przy pełnym obciążeniu (kWh)	1,7
Zużycie energii przy standardowym programie do bawełny przy częściowym obciążeniu (kWh)	0,96
Zużycie mocy w trybie wyłączenia przy standardowym programie do bawełny przy pełnym obciążeniu Po (W)	0,5
Zużycie mocy w trybie czuwania przy standardowym programie do bawełny przy pełnym obciążeniu PL (W)	1
Czas trwania trybu czuwania (min.) nd.
Standardowy program suszenia tkanin bawełnianych (3)
Czas trwania programu przy standardowym programie do bawełny przy pełnym obciążeniu Tdry (min.)	178
Czas trwania programu przy standardowym programie do bawełny przy częściowym obciążeniu Tdry 1/2 (min.)	107
Ważony czas trwania programu przy standardowym programie do bawełny przy pełnym i częściowym obciążeniu ( Tt )	137
Klasa wydajności skraplania (4)	B
Średnia wydajność skraplania przy standardowym programie do bawełny przy pełnym obciążeniu Cdry	81%
Średnia wydajność skraplania przy standardowym programie do bawełny przy częściowym obciążeniu Cdry1/2	81%
Ważona wydajność skraplania przy standardowym programie do bawełny przy pełnym i częściowym obciążeniu Ct	81%
Poziom dźwięku przy standardowym programie do bawełny przy pełnym obciążeniu (5)	65
Wbudowane NIE

(1) Skala od A+++ (najwyższa wydajność) do D (najniższa wydajność)
(2) Zużycie energii na podstawie 160 cykli suszenia przy standardowym programie do bawełny przy pełnym i częściowym obciążeniu oraz zużycia przy trybach działania o niskim zużyciu energii. Rzeczywiste zużycie energii w cyklu zależy od sposobu użytkowania urządzenia.
(3) Program „Cotton cupboard dry” stosowany przy pełnym i częściowym obciążeniu jest standardowym programem suszenia, którego dotyczą informacje na etykiecie i karcie produktu. Nadaje się do suszenia prania o normalnym stopniu wilgotności i jest to najbardziej wydajny program do bawełny pod względem zużycia energii.
(4) Skala od G (najniższa wydajność) do A (najwyższa wydajność)
(5) Wartość średniej ważonej – L wA wyrażona w dB(A) dot. 1 pW

ul. Salsy 2, 02-823 Warszawa, Poland

vestfrosthome.eu
