Typ urządzenia	Zmywarka wolnostojąca
Marka	Hoover
Model	HDGX 5000-30S
Szerokość	60 cm
Wysokość	85 cm
Głębokość	60 cm
Masa	50 kg
Napięcie zasilania	220-240 V
Częstotliwość zasilania	50 Hz
Pobór mocy	1900 W
Klasa energetyczna	A
Liczba miejsc	12 kompletów naczyń
Poziom hałasu	49 dB
Zużycie wody na cykl	9,5 l
Zużycie energii na cykl	0,93 kWh
Programy	Standardowy, szybki, ekonomiczny, intensywny, namaczanie
Funkcje dodatkowe	Opóźniony start, system ochrony przed zalaniem
Zabezpieczenia	Blokada przed dziećmi, czujnik czystości wody
Konserwacja	Czyszczenie filtra i ramion spryskujących
Części zamienne	Filtry, ramiona spryskujące, uszczelki
Instrukcja obsługi	Dostępna w formacie PDF

Często zadawane pytania - HDGX 5000-30S HOOVER

Jak prawidłowo załadować zmywarkę Hoover HDGX 5000-30S?

Naczynia należy układać tak, aby nie blokowały ramion spryskujących. Talerze i miski umieszczaj w dolnych koszach, a szklanki i filiżanki w górnym. Sztućce wkładaj do koszyka na sztućce, ostrymi końcami w dół.

Jakie programy zmywania są dostępne w tym modelu?

Dostępne są następujące programy: standardowy (codzienne mycie), szybki (lekko zabrudzone naczynia), ekonomiczny (oszczędność wody i energii), intensywny (bardzo zabrudzone naczynia) oraz namaczanie (wstępne płukanie).

Co zrobić, gdy zmywarka nie domywa naczyń?

Sprawdź, czy filtry są czyste i ramiona spryskujące nie są zatkane. Upewnij się, że naczynia są prawidłowo ułożone i nie blokują obrotu ramion. Stosuj odpowiednią ilość detergentu i pamiętaj o soli oraz nabłyszczaczu.

Jak czyścić filtr i ramiona spryskujące?

Wyjmij filtr na dnie komory i opłucz go pod bieżącą wodą. Ramiona spryskujące można zdjąć, odkręcając nakrętkę, i przepłukać otwory. Czyszczenie wykonuj co kilka tygodni, aby utrzymać wydajność.

Jak dodać sól i nabłyszczacz?

Sól wsypuj do zbiornika na sól znajdującego się na dnie zmywarki, po uprzednim odkręceniu nakrętki. Nabłyszczacz wlej do pojemnika na wewnętrznej stronie drzwi. Ustaw odpowiedni poziom twardości wody zgodnie z instrukcją.

Jakie środki myjące są zalecane?

Zaleca się stosowanie tabletek wieloskładnikowych lub żeli do zmywarek. Należy unikać zwykłych płynów do mycia naczyń, które powodują nadmierną ilość piany. Używaj wyłącznie środków przeznaczonych do zmywarek.

Jak rozwiązać problem z zapachem wewnątrz zmywarki?

Regularnie czyść filtr, uszczelki drzwi i wewnętrzne ściany komory. Pozostawiaj drzwi lekko uchylone po zakończonym cyklu, aby umożliwić wyschnięcie wnętrza. Można też uruchomić pusty cykl z odrobiną specjalnego środka czyszczącego.

Czy mogę używać zmywarki do czyszczenia garnków i patelni?

Tak, ale nie należy wkładać do zmywarki patelni z powłoką nieprzywierającą, jeśli producent tego nie zaleca. Garnki ceramiczne i ze stali nierdzewnej można myć w zmywarce, umieszczając je w dolnym koszu.

Jak włączyć opóźniony start?

Naciśnij przycisk opóźnionego startu, aby ustawić opóźnienie w zakresie od 1 do 24 godzin (w zależności od wariantu). Wybierz żądany czas, a następnie uruchom program. Wyświetlacz pokaże pozostały czas do rozpoczęcia zmywania.

Co zrobić, gdy zmywarka nie włącza się?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony i gniazdko działa. Upewnij się, że drzwi są zamknięte do końca – w przeciwnym razie urządzenie nie wystartuje. Sprawdź bezpieczniki w instalacji domowej.

INSTRUKCJA OBSŁUGI HDGX 5000-30S HOOVER

PL Instrukcja obsługi

HDGX 5000

LAVASTOVIGLIE ZMYWARKI

INDICE

Uwagi dotyczące bezpiecznego stosowania	str. 31
Instalacja	str. 32
Regulacja zmiekszania wody	str. 36
Regulacja koszyka górnego	str. 38
Wypełnianie zmywarki naczyniami	str. 39
Informazle dla badań w laboratorium	str. 41
Załadunek środka myjącego i wybłyszczającego	str. 42
Czyszczenie filtrów	str. 44
Rady praktyczne	str. 45
Czyszczenie na zewnątrz i konserwacja zmywarki	str. 46
Opis panelu sterującego	str. 47
Dane techniczne	str. 47
Wybór programów i funkcje szczególne	str. 48
Lista programów	str. 52

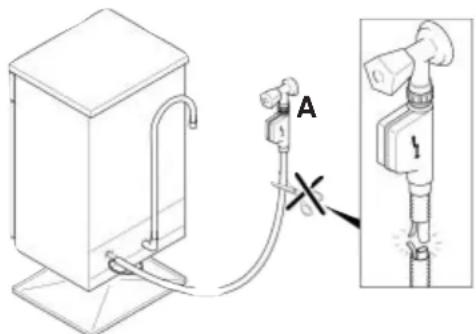

Waterblock	str. 54
Usuwanie drobnych usterek	str. 55

Należy dokładnie zapoznać się z zaleceniami zawartymi w niniejszej instrukcji, gdyż mówią one o bezpieczeństwie instalowania, eksploatacji i konserwacji niniejszego urządzenia, jak również dostarczają pożytecznych wskazówek do jak najlepszego korzystania ze zmywarki.

Należy zachować niniejszą książeczkę, by móc skorzystać z niej w razie potrzeby.

UWAGI DOTYCZŃCE BEZPIECZNEGO STOSOWANIA

Korzystanie z dowolnego urządzenia elektrycznego wymaga stosowania się do podstawowych reguł bezpieczeństwa.

Instalowanie

■ W przypadku niedopasowania wtyczki urządzenia do gniażdka należy poproślić osobę wykwalifikowaną o wymianę wtyczki na inną, właściwą. Osoba ta przede wszystkim powinna upewnić się, że przekrój przewodów we wtycze odpowiada mocy pobieranoj przez urządzenie.
■ Sprawdzić czy urządzenie nie przygniata kabla zasilającego w energię elektryczną.
■ Zabrania się stosowania adapterów, rozdzielaczy, przedłużaczy.
■ W razie konieczności wymiany kabla zasilania zmywarki należy zwrócić się do upoważnionego Serwisu Technicznego o dokonanie takiej wymiany.

Bezpieczeństwo

■ Nie wolno dotykać urządzenia mokrymi lub wilgotnymi dłońmi ani stopami.
■ Nie wolno obsługiwać urządzenia stojąc boso.
■ Nie pociągać za kabel zasilający przy odłączaniu urządzenia od zasilania elektrycznego.
■ Nie wystawiać urządzenia na działanie czynników atmosferycznych deszczu, słońca, itd...)
■ Nie pozwalać dzieciom ani osobom niekompetentnym na korzystanie z urządzenia bez nadzoru.
■ Nie wolno pić wody pozostałej w zmywarce lub w umytych naczyniach po zakończeniu pracy urządzenia.
■ Dla własnego bezpieczeństwa (można się potknąć) nie należy zostawiać drzwiczek otwartych w pozycji horyzontalnej.
■ Nie wolno siadać na zmywarce ani opierać się o nią gdyż może to spowodować wywrócenie jej.

UWAGA!

Noże i inne przedmioty o ostrych końcówkach należy umleszczać końcówkami skierowanymi ku dołowi lub umieszczać poziomo w innym miejscu zmywarki, aby uniknąć zranienia.

Codzienne używanie

■ Niniejsze urządzenie może być wykorzy-stywane jedynie do użytku domowego.

■ Zmywarka jest zaprojektowana do zmywania naczyń i gamków używanych w gospodarstwie domowym. Przedmiotów zanieczyszczonych benzyną, farbą, opilkami stali lub żelaza, chemicznymi produktami wywołującymi korozję, o odczynie kwaśnym lub zasadowym, nie wolno zmywać w zmywarce.

■ Jeśli w mieszkaniu zainstalowana jest instalacja zmiekczania wody nie zachodzi potrzeba dodawania soli do zmiekczacza zainstalowanego w zmywarce.

■ Sztućce najlepiej jest umieszczać w koszyku rączką zwrócona ku dołowi.

■ W przypadku awarii lub nieprawidłowego działania urządzenia należy je wyłączyć, zamknąć kurek dopływu wody i nie korzystać z urządzenia. W sprawie ewentualnych napraw należy zwracać się wyłącznie do Autoryzowanego Serwisłu (adresy serwisów napraw umieszczone są na karcie gwarancyjnej). Niestosowanie się do powyższych zasad może narazić na niebezpieczeństwo Użytkownika.

Usuwanie zmywarki

■ Urządzenie niniejsze wykonane jest z materiałów nadających się do ponownego użytku.
■ Przy usuwaniu starej zmywarki należy wyjąć zamek drzwiczek, aby dzieci nie mogły się w niej zatrzasnąć. Po wyłączeniu zmywarki z gniazdka należy odciąć przewód zasilający.

INSTALACJA

(Uwagi techniczne)

■ Po wyjęciu zmywarki z opakowania należy sprawdzić, czy urządzenie jest prawidłowo wypoziomowane, co zapewnia odpowiednia regulacja nożek, nie dopuszczająca do powstania przechyłu zmywarki.
■ Jeśli zachodzi konieczność ręcznego przetransportowania zmywarki wyjętej z opakowania nie należy chwytać za dolną część drzwiczek lecz lekko je uchylić i unieść zmywarkę chwytając za gómą płytę urządzenia.

WAŻNE W przypadku instalowania zmywarki na podłodze przykrytej chodnikami lub wykładziną dywanową należy sprawdzić czy nie są zatkane otwory wentylacyjne znajdujące się u podstawy urządzenia.

Ponadto powinlen być zapewnłony łatwy dostęp do wtyczki urządzenia również po jego zainstalowanlu.

Zasilanie elektryczne

Urządzenie zgodne jest z wymaganiami bezpieczeństwa przewidzianymi przez POLSKĄ NORMĘ. Pełne uziemienie urządzenia zapewnia wtyczka z bolcem uziemiającym.

Przed podłączeniem zmywarki do prądu należy upewnić się:

1. zgodność napięć znamionowych urządzenia;
2. zgodność przekrojów przewodów zasilających;
3. zgodność doboru zabezpieczeń zgodnie z obowiązującymi przepisami.

UWAGA!

Bezpieczeństwo urządzenia zależy od prawIdłowego uziemlenia.

Jeśli uzlemlenie nie działa prawidłowo może nastąpić przebicie prądu na obudowę (Z powodu obecności filtra przeciwko zakłóceniom radiowym).

Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody wyrządzone ludziom i przedmiotom wynikłe z nieprawidłowego dołączenia do instalacji uziemiającej.

CE Urządzenie niniejsze zgodne jest z dyrektywami Unil Europejskiej 89/336/CEE, 73/23/CEE, z uwzględnieniem późniejszych poprawek.

Instalacja wodna

WAŻNE

Urządzenie musi być podłączone do sieci wodociągowej za pomocą nowego zestawu węży gumowych. Nie należy używać starego zestawu.

■ Elastyczne przewody odpływowe i zasilające mogą być skierowane w lewo lub w prawo.

WAŻNE

Zmywarkę można dołączyć do instalacji wody zimnej lub ciepłej pod warunkiem, że temperatura wody nie przekracza 60°C.

■ Ciśnienie wody musi być w przedziale między 0,08 MPa a 0,8 MPa. Przy niższym ciśnieniu należy skontaktować się z Serwilsem Technicznym.
■ Przed przewodem dopływowym do zmywarki należy zainstalować zawór odcinający, co pozwoli odizolować urządzenie od instalacji wodnej w okresach niekorzystania ze zmywarki (Rys. 1B).
■ Zmywarka wyposażona jest w króciec gwintowany 3/4" służący do dołączania do zasilania wodnego (Rys. 2).
■ Przewód zasilania w wodę "A" należy nakręcić na kurek doprowadzający wodę "B" za pomocą złączki 3/4" przy czym należy sprawdzić, czy połączenie jest szczelne.
■ Jeśli to konieczne można wydłużyć wąż zasiliający w wodę do 2,5 m. W tym celu należy skontaktować się z serwisem.
■ Należy poprosić Dział Serwisowy o założenie filtru “D”, art. 9226085, na wejściu wody jeśli zawiera ona domieszki wapienne lub piaskowe (Rys. 3). W tym przypadku filtr “D” należy założyć pomiędzy króścem doprowadzającym wodę o gwincie 3/4” “B” a przewodem zasilania w wodę “A”, nie zapominając o założeniu uszczelek “C”.

■ Jeśli urządzenie podłączone jest do nowej instalacji wodnej lub do instalacji nie będącej w użyciu od dłuższego czasu, zaniem założymy przewód zasilania w wodę należy umożliwiać swobodny spływ wody przez kilka mlnut. Unikniemy wtedy osadzania się piasku lub rdzy, mogących zatkać filtr wejściowy wody.

Dołączenie do odpływu

■ Należy dołączyć przewód odpływowy do kanalizacji, uważając aby go nie zgiąć, ponieważ mogłoby to zakłócić odpływ (Rys. 4).
■ Przewód odpływowy zamocowany na stałe powinien mieć co najmniej 4 cm średnicy wewnętrznej i kończyć się na wysokości co najmniej 40 cm.
■ Aby uniknąć nieprzyjemnych zapachów zaleca się zainstalowanie syfonu (Rys. 4X).
■ Jeśli to konieczne można wydłużyć wąż odprowadzający wodę do 2,5 m. Ale należy trzymać go na wysokości maksymnej 85 cm od podłogi. W tym celu należy skontaktować się z serwisem.

■ Zagiełą końcówkę przewodu odpływowego można zawiesić na krawędzi zlewu (końcówka nie powinna być zanurzona) co nie dopuszcza do powstania efektu syfonowego podczas zmywania (Rys. 4Y).
■ W przypadku instalowania zmywarki pod blatem kuchennym kolanko przewodu powinno zostać zamocow ane bezpośrednio pod płytą w miejscu położonym二十五 wie jak najwyżej (Rys. 4Z).
■ Podczas Instalacji urządzenia należy upewnić się, że przewody - zasilający i odpływowy - nie są załamane.

INSTALACJA W KUCHNIACH KOMPONOWANYCH

Ustawianie obok siebie

■ Zmywarka ma wysokość modułową 85 cm i dlatego można ją ustawiać obok mebli o analogicznej wysokości, stanowiących elementy nowoczesnej kuchni. W celu dokładnego wyrównania wysokości blatów należy manewrować regulowanymi nożkami.
■ Blat wykonany z wysokowytrzymałego laminatu można wykorzystywać bez żadnych dodatkowych czynności przygotowawczych ponieważ jest on odpomy na działanie wysokich temperatur, na ścieranie i na płamy (Rys. 5).
■ Głębokość blatu można łatwo regulować w zakresie 25 mm, za każdym razem zmieniając ją o 5mm, aż do ostatecznego wyrównania do głębokości sąsiednich szafek.
■ Regulacja ta odbywa się za pomocą 2 śrub umieszczonych z tyłu zmywarki, które mocowane są w wymaganej pozycji (Rys. 6).

Otwieranie drzwiczek

Włożyć rękę w zagłebienie i obrócić. Jeśli drzwiczki zostaną otwarte podczas pracy zmywarki, zabezpieczenie elektryczne spowoduje automatyczne przerwanie wykonywania zaprogramowanych funkcji.

WAŻNE

Nie należy otwierać drzwiczek zmywarki w trakcie jej pracy gdyż zakłóca to normalne jej funkcjonowanie.

Zamykanie drzwiczek

Włożyć do środka koszyki wypełnione naczyniami do zmywania.

Sprawdzić czy talerze lub garnki nie przeszkadzają w swobodnym obrocie ramion spryskujących. Zamknąć drzwiczki i zablokować je mocno.

REGULACJA ZMIĘKCZANIA WODY

Woda, w zależności od lokalizacji, zawiera sole wapnia i inne sole mineralne osadzające się na naczynlach i pozostawlające białe płamy.

Im więcej tych soli tym woda jest "twardsza". Zmywarka do naczyń wyposażona jest w zmiękczacz, który wykorzystując sól regeneracyjną, zaprojektowaną specjalnie dla tych urządzeń, dostarcza wody pozbawionej wapnia (miękkiej) do zmywania naczyń.

W odpowiedniej instytucji zapewniającej zasilanie w wodę, znajdującej się na terenie zamieszkania można dowiedzieć się, jaki jest poziorn twardości wody.

Regulacja zmiękczania wody programatorem elektronicznym

Zmiękczacz może skutecznie ulepszać wodę, której twardość osiąga wartość 90°fH (w skall francuskiej), 50° dH (w skall niemieckiej), za pośrednictwem ośmiu pozłomów regulacji.

W poniższej tabeli podano wartości regulacji dla kolejnych poziomów twardości wody z sieci wodociągowej.

* Zmiękczacz ustawiony jest fabrycznie na poziomie 4 (d4), gdyż poziom ten zadowała większość klientów.

W zależności od stopnia twardości miejscowej wody należy wyregulować zmiękczacz w następujący sposób:

1. Przy wciśniętym przycisku "OPÓZNIONY START" należy wcisnąć przycisk "URUCHOMIENIE/ZATRZYMANIE" ①.

Na wyświetlaczu ukaże się wartość nastawiona fabrycznie "d4".

1. Aby zmienić to nastawienie, należy wciskać przycisk "OPOŻNIONY START", wciskając kilkakrotnie ten przycisk, za każdym przyciśnięciem zwiększamy ustawienie stopnia twardości o jednostkę.

Po osiągnięciu wartości "d7" wskaźnik przeskakuje ponownie do wartości "d1".

1. Po ukazaniu się żądanej wartości należy poczekać na sygnał dźwiękowy, który oznaczać będzie zapamiętanie wprowadzonej wartości.

Pozlom	Twardość wody	Twardość wody	Wykorzystanie soli regeneracyjnej	Regulacja zmłęczacza
	° H (stopnle francuskie)	° dH (stopnle niemieckie)
0	0-5	0-3	NIE	d1
1	6-10	4-6	TAK	d1
2	11-20	7-11	TAK	d2
3	21-30	12-16	TAK	d3
* 4	31-40	17-22	TAK	d4
5	41-50	23-27	TAK	d5
6	51-60	28-33	TAK	d6
7	61-90	34-50	TAK	d7

Napełnianie sola

■ Na dnie maszyny umleszczony jest zbiornik na sól służącą do regeneracji zmiękczacza.
■ Należy używać wyłącznie soli przeznaczonej do zmywarek.

Inne rodzaje soll, zawlerające Istotne ilości substancji nierozpuszczalnych, wraz z upływem czasu mogłyby uczynić nieefektywnym działanie układu zmiękczania.

■ Aby napełnić pojemnik solą należy odkręcić korek pojemnika znajdujący się na dnie pojemnika.
■ Podczas operacji napełniania może wydostać się na zewnętrz niewielka ilość wody, mimo to należy kontynuować nasypywanie soli mieszając łyżeczką aż do całkowltego wypełnienia pojemnika. Po zakoriczeniu tej operacji oczysścić siatkę zbierając resztki soli i zakręcić korek.
■ Po napełnieniu solą zaleca się wykonanie pełnego cyklu zmywania lub cyklu ZIMNE PŁUKANIE. Pojemnik na sól ma pojemność od 1,5 do 1,8 kg soli: aby do maksimum wykorzystać urządzenie należy okresowo wypełniać pojemnik zgodnie z zasadami regulacji zmiękczacza zmywarki.

WAŻNE

Przy pierwszym uruchomieniu zmywarki należy napełnić zbiornik solą, a następnie koniecznie dolać do pełna wody do zblornika na sól.

Wskaźnik napełnienia soll

Niniejszy model wyposażony jest w umieszczony na pulpicie sterowniczym wskaźnik elektroniczny, który zapala się w chwili, gdy pojawia się konieczność napełnienia zbiornika soli.

WAŻNE

Naczynia pokryte błałymi plamami stanowią istotną informację o braku soli.

Regulacja koszyka górnego

Gdy najczęściej używamy talerzy o średniły od 27 do 31 cm należy wkładać je do koszyka dolnego po ustawieniu koszyka górnego w jednej z dwóch pozycji – tej wyższej, postępując w sposób następujący:

1. Wyciągnij górny kosz;
2. Następnie uchwyc kosz z obu stron i lekko unieś go ku górze (Rys. 1).

Operacja ta pozwala załadować do koszyka górnego naczynia o średnicy przekraczającej 20 cm lecz nie pozwala w górnym położeniu wykorzysływać ruchomych podpórek.

WYREGULUJ KOSZ W DOLNEJ POZYCJI:

1. Uchwyc kosz z obu stron i lekko unieś go ku górze (Rys. 2a);
2. Następnie zwolnij powoll uchwyt pozostawiając kosz we właściwej pozycji (Rys. 2b).

UWAGA: NIGDY NIE NALEŻY PODNOSIĆ LUB OPUSZCZAĆ KOSZA CHWYTAJĄC GO WYŁĄCZNIE Z JEDNEJ STRONY (Rys. 3).

UWAGA:

Zaleca się wyregułować kosz przed załadowaniem naczyń.

WYPEŁNIANIE ZMYWARKI NACZYNIAMI

Wykorzystanie koszyka górnego

• Koszyk górny jest wyposażony w ruchome podpórki zawieszone na krawędzi bocznej, które mogą zajmować dwie pozycje: górna i dolną. W pozycji dolnej podpórki służą do umieszczania na nich filiżanek herbaty, kawy, długich noży i chochli. Na końcach podpórek można zawiesić szklanki w pozycji pionowej: Pod spodem można umieścić szklanki, filiżanki, talerzyki i talerzyki deserowe.
  Gdy podpórki zajmują górną pozycje umożliwiają one umieszczenie na nich płytkich i głębokich talerzy. Należy zachować uwagę podczas wkładania głębokich i płytkich talerzy w pozycji pionowej - trzeba łułożyć je tak, aby wglębieniami były zwrócone w kierunku obrotu maszyny, przy czym zawsze należy zostawić wolne miejsce pomiędzy talerzami aby mogła między nimi krążyć swobodnie woda.
  ■ Aby do maksimum wykorzystać pojemność koszyka radzimy pogrupować talerze według ich kształtu.
  ■ Talerze można ułożyć w jednym rzędzie (Rys. 1) lub w dwóch rzędach (Rys. 2).
  ■ Radzimy umieszczać talerze o dużych rozmiarach i średnicy rownej około 270 mm nieznacznie pochylone do przodu tak, aby łatwlej można było wstawić koszyk do wnętrza zmywarki.
  ■ W koszyku górnym można umieścić różne naczynia, takie jak salaterki i wazy z tworzywa, które najlepiej jest zablokować aby strumień wody nie przewrócił ich.
  ■ Koszyk górny został pomyślany tak, aby zapewniona była maksymalna elastyczność wykorzystania. Może on być wypełniony samymi talerzami umieszczonymi w dwóch rzędach, w ilości 24 sztuk maksimum, szkłankami w pięciu rzędach, w ilości 30 sztuk maksimum lub różnymi naczyniami.

Standardowy załadunek dzienny jest pokazany na Rys. 1 i 2.

Koszyk górny (Rys. 1)

A = talerze głębokie
B = talerze płytkle
C = talerzyki deserowe

D = podstawki
E = filižanki
F = szklanki

Koszyk górny (Rys. 2)

A = talerze głębokie
B = talerze płytkie
C = talerzyki deserowe
D = podstawki

E = filiżankl
F = klellszk
G = szklanki
H = koszyka

na nakrycia

Wykorzystanie koszyka dolnego

■ W dolnym koszyku umieszcza się gamki, patelnie, wazy na zupę, salaterki, pokrywki, półmiski, talerze płytkie i głębokie oraz chochle.
Nakrycia powinno się wkładać rączką skierowaną ku dolowi w przeznaczonym do tego celu pojemniku plastykowym, który należy umieścić z kolei w koszyku dolnym (Rys. 6) upewniając się, że nie przeszkadza on w swobodnym obrocie ramienia spryskującego.

■ Dolny kosz jest wyposażony w specjalny grzebień podtrzymujący talerze (Rys. 3 i 4) ułatwiający uzyskanie stabilnego i optymalnego załadunku naczyń, także wtedy, gdy rozmiary lub kształt naczyń odbiegają od standardowych.
- POZYCJA "A": dla załadunku naczyń standardowych lub dla załadunku tylko garnków, dużych misek, salaterek itp....
- POZYCJA "B": dla załadunku talerzy o nietypowych kształtach ale standardowych wymiarach (bardzo głębokie, kwadratowe itp...).
- POZYCJA "C": dla załadunku talerzy plaskich większych niż normalnie lub o kształtach nieregułamych (kwadratowych, wielokątnych, owalnych, tależy do pizzy itp...).

■ Małe talerzyki na przykład deserowe, powinny być umieszczane w dolnym koszu w specjalnej podpórze skierowanej na zewnątrz ("B"), jak to pokazano na rysunku 5. Dla talerzy o normalnej lub dużej wielkości podpórki powinny być ustawione w pozycji do wewnątrz ("A").

UWAGA!

Jeżeli małe talerzyki zostaną włożone bez stosownego ustawienia podórek dola rampa zablokuje się z talerzykami.

Standardowy załadunek dzienny jest pokazany na Rys. 6.

Koszyk dolny (Rys. 6)

A = garnek średni E = nakrycia
B = garnek duży F = r ondle,
C = patelnla tortownice
D = wazy na zupe, G = kieliszki średnie
półmiski H = klellszki male

Racjonalne i poprawne ułożenie naczyń jest podstawowym warunkiem uzyskania nienaganych wyników zmywania.

WAŻNE

Dolny kosz wyposażony jest w ogranicznik który zapewnia bezpieczne wysuwanie kosza nawet z pełnym załadunkiem. W celu załadowania soll, wyczyszczenia filtra i oczyszczenia zmywarki konleczne jest całkowite wiejęcie kosza.

Koszyk na nakrycia

Góma część koszyka na sztućce (nakrycia) jest zdejmowalna dzięki czemu jest możliwość różnych załadunków.

Program porównawczy ogólny (Norma EN 50242)

(patrz tabela programów zmywania)

1. Pozycja kosza górnego : dolna
2. Ladunek znormalizowany

3. Pozycja regulatora wybłyszczacza: 6

4. Ilość detergentu:

5. 9,5 g do zmywania wstepnego;
6. 28 g do zmywania

Przykładowe ułożenie 15 nakryć (Zgodnie z normą EN 50242)

Właściwy załadunek pokazany jest na Rys. 1 dla koszyka górnego, na Rys. 2 dla koszyka dolnego i na Rys. 3 dla koszyka na nakrycia.

Koszyk górny (Rys. 1)

A = 5+5+5 szklar

B = 12+3 podstawek

C = 5+5+5 filizanki

D = mala waza

E = średnia waza

F = duża waza

G - talerzyki deserowe

H = 1+1 tyżki nółmiskowe

1. = tvžki kuchenne

L = sztućce (nakrycia)

1 = 15 łyżeczek deserowych
2 = 15 wideley
3 = 12 łyżeczek do kawy

Koszyk dolny (Rys. 2)

M = 15 talerzy głębokich P = półmisek
N = 15 talerzy płytkich Q = nakrycia
O = 7+7 talerzyków deserowych

UWAGA!

Przed załadunkiem dolnego kosza prosze wyłąć ruchomy grzebleń.

Koszyk na sztućce (Rys. 3)

Włożyć sztućce (nakrycia) jak to pokazano na rysunku.

1 = lyžki
2 = nože
3 = lyżeczki
4 = widelce do półmisków

ZAŁADUNEK ŚRODKA MYJŃCEGO I WYBŁYSZCZAJŃCEGO

Ładowanie detergentu

WAŻNE

Niezbędne jest stosowanie środka myjącego w proszku, płynnego lub w pastylkach - przeznaczonego specjalnie do zmywarek do naczyń.

CALGONIT" zapewnia doskonało rezultaty zmywania i jest łatwo dostępny.

Środki nie dostosowane do zmywarek (na przykład przeznaczone do zmywania ręcznego) nie zawierają odpowiednich składników do mycia maszynowego i nie pozwalają na poprawne funkcjonowanie zmywarki.

Zmywanie normalne

Pojemnik na środek myjący znajduje się po wewnętrznej stronie drzwiczek (Rys. A "2"). Jeśli pokrywka pojemnika jest zamknięta, wystarczy nacisnąć przycisk (A): po zakończeniu każdego programu zmywania pokrywka jest zawsze otwarta, gotowa do następnego wykorzystania.

UWAGA!

W dolnym pojemniku nie należy umieszczać naczyń w pozycji, która może przeszkadzać w otwarciu pokrywki pojemnika na detergent i swobodnemu wydostawaniu sie detergentu.

Dawki środka myjącego są różne w zależności od stopnia zabrudzenia i rodzaju naczyń. Zaleca się umieścić w pojemniku (B) od 20 do 30 g środka myjącego.

Po włożeniu detergentu do pojemnika zamknąć pokrywę najpierw przesuwając ją a potem przyciskając lekko aż do usłyszenia dźwięku zamknięcia.

Ponleważ nie wszystkie środki myjące są jednakowe, należy również zapoznać się z instrukcją podaną na opakowaniu.

Przypominamy, że niewystarczające lłości środka myjącego mogą niedostatecznie usunąć brud, podczas gdy nadmiema dawka środka myjącego nie tylko nie poprawia wyników zmywania, lecz ponadto jest zbędnym mamotrawstwem.

WAŻNE

Odpowiednie dawkowanie środka do zmywania stanowi wkład w ochronę Srodowiska.

UWAGA!

WAŻNE ZALECENIA PRZY STOSOWANIU DETERGENTÓW ŁĄCZONYCH - TABLETEK 3 w 1, lub 2 w 1.

Jeśli decydujecie się Państwo na stosowanie detergentów w tabletkach, przy których nie jest potrzebne stosowanie soli i/lub wybłyszczacza należy skrupulatnie przestrzegać następujących zaleceń:

- przeczytać uważnie i stosować się dokładnie do instrukcji i zaleceń podanych na opakowaniu detergentu, którego mamy użyć;

■ niektóre detergenty łączone, a w szczególności te zawierające wybłyszczacze dają optymalne efekty tylko w niektórych programach;
■ skuteczność detergentów, które nie wymagają użycia soli, zależy od stopnia twardości wody u użytkownika. Należy sprawdzić czy stopień twardości wody mieści się w przedziale wskazanym w instrukcji stosowania detergentu.

Nieprawidłowe stosowanie tych detergentów może prowadzić do:

■ tworzenia się osadu wapnia na naczyniach i we wnętrzu zmywarki;

Ładowanie środka nabłyszczającego

Środek nabłyszczający, który dodawany jest automatycznie podczas ostaniego płukania przyspiesza suszenie naczyń i zapoblega tworzeniu sie plam i matowych osadów. Po lewej stronie pojemnika na detergent znajduje się zbiornik na środek nabłyszczający (Rys. A"3").

Aby go otworzyć należy nacisnąć go, i jednocześnie obrócić ku górze uchwyt otwierania.

Należy używać tylko środków przeznaczonych do zmywarek automatycznych. Można kontrolować poziom wybłyszczacza przez "okienko" (C) na pojemniku.

Regulacja dozowania środka do płukania w zakresie od 1 do 6

Regulator nabłyszczacza (D) zajduje się pod pokrywą i można obracać go za pomocą monety.

Zalecana pozycja to 4.

Obecność wapnia w wodzie objawia się przez obecność kamlenia kotłowego lub przez slabszy stopień wysuszenia.

Z tego powodu ważna jest regulacja zużycia produktu płukania mająca na celu uzyskanie optymalnych parametrów.

W przypadku, gdy po zakończeniu zmywania na naczyniach widoczne są smugi, należy zmniejszyć nastawę regulacji o jedną pozycję.

W przypadku gdy na naczyniach widoczne są białe plamy lub aureole, należy o jedną pozycję zwiększyć nastawę regulacji.

■ zmniejszenia skuteczności zmywania i suszenia.

Jeżeli wystąpią takie problemy, należy wrócić do stosowania środków tradycyjnych (jak sól, wybłyszczacz, detergent w proszku). Po powrocie do tradycyjnego stosowania soll dopiero po kilku cyklach zmywania system odwapniania da optymalny efekt.

WAŻNE

W wypadku reklamacji związanych z niewłaściwym stosowaniem tych produktów nie będzie miała zastosowania bezpłatna gwarancja.

PELNY

PUSTY

Odblask clemny

Odblask jasny

Na układ filtrujący (Rys.A "4") składają się:

Mały pojemnik centralny zatrzymujący większe cząstki;

Płytka filtrująca wodę do zmywania w sposób ciągły;

Mikrofiltr umieszczony pod płytką, przechwytujący nawet najdrobniejsze cząstki brudu, zapewniając w ten sposób doskonale wypłukanie.

■ Aby uzyskiwać niezmiennie nienaganne wyniki zmywania przed każdym zmywaniem należy koniecznie kontrolować i czyścić filtry.
■ Aby wyjąć zespół filtrujący wystarczy jedynie uchwycić za rączkę i obrócić ją w kierunku przeclwnym do kierunku ruchu wskazówek zegara (Rys. 1).
■ Pojemnik centralny można wyjąć, co ułatwii operacje czyszczenia (Rys. 2).
■ Należy wyłąć płytkę filtru (Rys. 3) i umyć wszystko w strumieniu bieżącej wody, posługując się ewentualnie szczoteczką.
■ Dla modelu wyposażonego w samooczyszczający się mikrofiltr konserwacja ogranicza się do sprawdzenia zespołu filtrującego, które można wykonywać co 15 dni. Zaleca się mimo wszystko po każdym zmywaniu sprawdzać, czy pojemnik centralny i płytka nie są zatkane.

UWAGA!

Po oczyszczeniu filtrów należy sprawdzić, czy są one poprawnle połączone ze sobą i czy płytka jest Idealne umleszczona na dnle zmywarki. Należy dokładnie wkręcić filtr w płytkę, obracając nlm w kierunku zgodnym z kierunkiem ruchu wskazówek zegara ponieważ niedokładne połączenie zespołu filtrującego może ujemnle wpłynąć na pracę zmywarki.

WAŻNE

Nie wolno używać zmywarki bez filtrów.

Jak postępować, by uzyskać możliwie najlepsze rezultaty zmywania

■ Przed ułożeniem naczyń w maszynie należy wyjąć resztki jedzenia (kości, ości, resztki mięsa i warzyw, skórki z owoców, wykałaczki, niedopalki papierosów, itd...). by nie dopuścić do zatkania filtrów, przewodu odpływowego i dysz ramienia spryskującego, co powoduje zmniejszenie sprawności zmywania.
■ Nie jest konieczne płukanie naczyń przed umieszczeniem ich w zmywarce.
■ Jeśli garnki i patelnie są szczególnie zabrudzone resztkami przypalonych potraw, radzimy je zamoczyć przed zmywaniem.
■ Układać naczynia otworami ku dołowi.
■ W miarę możliwości nie dopuszczać do wzajemnego dotykania się różnych sztuk naczyn; poprawne ich rozmieszczenie zapewni najlepsze wyniki zmywania.
■ Po ułożeniu naczyń, sprawdzić, czy ramię spryskujące obraca się bez przeszkód.
■ Garnki i inne urządzenia kuchenne na których pozostają przypalone lub przylegaj ące mocno resztki jedzenia należy zamoczyć w wodzie z dodatkiem środka myjącego do zmywarek.
■ Aby najlepiej umyć zastawę srebrną należy:

a) opłukać ją natychmiast po posiłku, szczególnie jeśli używano jej z majonezem, jajkami, rybą, itd...;
b) nie rozpryskiwać na niej środków myjących;
c) nie pozostawiać jej w styczności z innymi metalami.

Jak oszczędzać

■ Jeśli wykonujemy zmywanie pełnego załadunku należy udmiścić naczynia zaraz po skończonym posiłku wkładając je etapami i ewentualnie włączając program ZIMNE PLUKANIE aby zmiekczyć zabrudzenia i usunąć większe resztki miedzy jednym a drugim załadunkiem w oczekiwaniu na pełny cykl zmywania.
■ W przypadku niezbyt silnego zabrudzenia naczyń lub małego stopnia wypełnienia koszyków należy wybrać program OSZCZĘDNY, postępując zgodnie ze wskazówkami zawartymi w liście programów.

Czego nie wolno zmywać

Należy pamiętać, że nie wszystkie naczynia przystosowane są do zmywania w zmywarce, odradzamy wstawianie części wykonanych z materiałów temoplastycznych, pokrywek z rączką drewnianą lub z tworzywa, garnków z d rewnianymi rączkami, naczyń aluminiowych, z krysztalu lub ze szkoła ołowlowego, o ile nie jest to oddzielnie wskazane.
■ Niektóre motywy dekoracyjne mają tendencję do blaknięcia, dlatego zalecamy zmyć kilkakrotnie jedną sztukę w zmywarce i dopiero po upewnieniu się, że nie następuje odbarwienie zmywać cały komplet.
■ Ponadto zalecamy aby nie zmywać zastawy srebrnej razem z zastawą ze stall oksydowanej aby nie nastąpła pomiędzy nimi reakcja chemiczna.

WAŻNE

Gdy kupujemy nowe naczynia należy zawsze upewnić się, czy można je zmywać w zmywarkach.

Zalecenia na zakończenie programu

■ Aby uniknąć ewentualnych śladów kropli spadających z koszyka górnego, należy tuż po zmywaniu wyjmować w pierwszej kolejności koszyk dolny.
■ Jeśli pozostawimy na jakiś czas naczynia w zmywarce należy lekko uchylić drzwiczki aby ułatwić krążenie powietrza i poprawić warunki wysychania.

CZYSZCZENIE NA ZEWNŃTRZ I KONSERWACJA ZMYWARKI

■ Do mycia zewnętrzej strony zmywarki należy używać tylko szmatki zmoczonej ciepła wodą, bez środków odtłuszczających i szorstkich.
■ Zmywarka nie wymaga żadnej specjalnej konserwacji, gdyż zbiornik myjący jest samooczyszczający się.
■ Należy okresowo, za pomocą wilgotnej gąbki, czyścić uszczelkę gumową w drzwiczkach aby wyeliminować ewentualne ślady odpadków lub środka do płukania.
■ Aby w pełni zagwarantować usuwanie drobnych osadów wapienia lub brudu zaleca się dokonywać okresowo połnego zmywania poprzez wlewanie na dno pojemnika szklanki octu i ustawlenie programatora na zmywanie delikatne.
■ Jeśli mimo normalnego czyszczenia płytki i filtru zauważamy, że naczynia lub garnki nie są wystarczająco dobrze zmyte lub wypłukane, należy sprawdzić czy otwory w obrotowych ramionach spryskujących (Rys. A "5") nie są załkane.

Jeśli wymagają one czyszczenia należy dokonać tego w sposób następujący:

1. Aby zdjąć ramię górne należy obrócić ramieniem myłączym aż wpust ustawi się w pozycji ukazanej przez strzalkę (Rys. 1b). Należy popchnąć je ku górze i utrzymując nacisk odkręcić obracając nim w kierunku zgodnym z kierunkiem ruchu wskazówek zegara (Rys. 1) (aby je założyć należy powtózyć te operację lecz obrócić w kierunku przeciwnym), podczas gdy ramię dolne można zdjąć pociągając je po prostu ku górze (Rys. 2);
2. Umyć ramiona obrotowe pod strumieniem wody usuwając odpadki zatykające dysze:
3. Na zakończenie operacji umieścić ramiona obrotowe ponownie w tej samej pozycji, pamiętając aby w przypadku ramienia górnego wpust znalazł się we właściwej pozycji, dokręcając go do oporu.
   ■ Wanna zmywarki jak też wewnętrzna strona drzwiczek wykonane są ze stali nierdzewnej. Jeśli mimo to zauważymy plamy tlenków, to pochodzą one jedynie z nadmiernego występowania w wodzie soll żelaza.

■ W celu usunięcia plam, zaleca się zastosować środek ciemy o bardzo drobnej ziamistości. Nie należy stosować substancji zawierających chlor ani druciaków.

PO UŻYCIU

Po każdym zmywaniu należy zamknąć kurek doprowadzający wodę aby odciąć zmywarkę od instalacji wodnej i przycisnąć przycisk Start/Stop, co zapewni odcięcie jej od zasilania elektrycznego.

Jeśli zmywarka ma pozostawać przez dłuższy czas bezczynna, konieczne jest wykonanie następujących czynności:

1. Wykonać program zmywania bez ładowanla naczyń, lecz ze środkiem myjącym, co pozwoli odtluścić maszynę.
2. Wyjąć wtyczkę z gniazdka sieciowego.
3. Zamknąć kurek wejściowy wody.
4. Wypełnić odpowiedni pojemnik środkiem do płukania.
5. Pozostawić drzwiczki uchylone.
6. Pozostawić czyste wnętrze zmywarki.
7. Jeśli maszyna pozostawiona jest w pomieszczeniu, w którym temperatura jest niższa niż 0°C, woda pozostała w przewodach może zamarznąć. Dlatego też należy doprowadzić temperaturę otoczenia do wartości wyższej od 0°C i poczekać około 24 godzin na ponowne uruchomlenie maszyny.

OPIS PANELU STERUJĄCEGO

G Przycisk "URUCHOMIENIA PROGRAMÓW" ("START")
H Lampka sygnalizacyjna "BRAK SOLI"
I Lampka sygnalizacyjna "BRAK ŚRODKA WYBŁYSZCZAJĄCEGO"
L Opis programów
M Przycisk "URUCHOMIENIE/ZATRZYMANIE"

WYMIARY:		Z blatem	bez blatu
Wysokość	cm	85	82
Głębokość	cm	60	55,6
Szerokość	cm	60	59,8
Zajmowane miejsce przy otwartych drzwiczkaach	cm	120	117
DANE TECHNICZNE:
Ilość nakryć (EN 50242)		15
Pojemność wraz z garnkami i talerzami		dla 9 osób
Dopuszczalne ciśnienie instalacji wodnej		Minimum 0,08 - maksimum 0,8 MPa
Moc bezpieczników		(patrz tabliczka znamionowa)
Maksymalna poblerana moc		(patrz tabliczka znamionowa)
Napięcie		(patrz tabliczka znamionowa)

WYBÓR PROGRAMÓW I FUNKCJE SZCZEGÓLNE

Ustawianie programów

■ Otworzyć drzwiczki zmywarki i włożyć do niej naczynia przeznaczone do mycia.
■ Wcisnąc przycisk "URUCHOMIENIE/ZATRZYMANIE" ①
■ Po wciśnięciu przycisku "URUCHOMIENIE/ZATRZYMANIE", zacznie migotać lampka sygnalizacyjna odpowiadająca zalecanemu programowi (wstępnie ustawionemu w fabryce, idealnemu do użytku codziennego przy pełnym załadunku) lub lampka odpowiadająca programowi, który został użyty co najmniej trzy razy pod rząd.

WAŻNE

Zmywarka dysponuje dwiema użytecznymi funkcjami:

• programem "zalecanym"(P1) dającym najszybsze i najpewniejsze wyniki;
• funkcją "uczenia się", dzięki której zostaje zapamiętany program użyty co najmniej trzy razy pod rząd, pozwalający użytkownikowi stosującemu ten sam cykl zmywania na niepowtarzanie za każdym razem programowania, czyli na oszczędzanie czasu.

■ Aby wybrać opcję należy wcisnąć odpowiedni przycisk (zapali się lampka sygnalizacyjna).
Przyciski opcji należy wcisnąć przed uruchomieniem programu, aby zmywarka zaakceptowała opcję.
■ W razie potrzeby wyboru innego programu konieczne jest wciśnięcie przycisk "WYBORU PROGRAMÓW" ("P").
Gdy na wyświetlaczu ukaże się nazwa żadanego programu należy wcisnąć przycisk "START". Wyswietlacz pokazuje czas trwania programu pokazując kolejno godziny i minuty [Np: 1 h (1 godz.) / 25 (25 minut).

■ Zamknąć drzwiczki. Po sygnale dźwiękowym (jeśli nie jest wyłączony) program automatycznie zaczyna pracę.

Programy "AUTOMATYCZNE"

AUTOCLEAN

Zmywarka jest wyposażona w czujnik brudu, który "analizuje" mętność wody podczas faz programów "AUTOMATYCZNYCH" (patrz wykaz programów). Dzięki temu czujnikowi parametry cyklu zmywania są automatycznie dopasowywane na podstawie rzeczywistej ilości brudu na naczyniach. Stopień zmętnienia wody zależy bowlem od ilości brudu na naczyniach. W ten sposób uzyskuje się lepsze wyniki zmywania, przy jednoczesnym zmniejszeniu zużycia wody i energii.

Przerwanie programu

Odradzamy otwieranie drzwiczek podczas trwającego programu, szczególnie w fazie środkowej zmywania oraz w trakcie ostatniego płukania na gorąco. Jednakże, gdy podczas pracy zmywarki drzwiczki zostaną otwarte (w celu na przykład dodania naczyń do zmywania), program zmywania automatycznie wyłączy się (a na wyświetlaczu będzie migotać czas pozostałę do zakończenia cyklu). Po ponownym zamnięciu drzwiczek, bez wciskania żadnego przycisku, urządzenie wznowi pracę w tym punkcie cyklu, w którym zostało zatrzymane (w razle potrzeby zmywarka uruchomi wcześniej krótki program zapobiegający szokowi termicznemu).

UWAGA!

Jeśli otworzymy drzwliczki gdy zmywarka jest w trakcie suszenia, włączy się sygnał akustyczny ostrzegający, że cykl się jeszcze nie zakończyt.

Zmiana programu w trakcie pracy zmywańki

Aby zmienić lub anulować wykonywany aktualnie program, należy postępować w następujący sposób:

■ Otworzyć drzwiczki.

■ Trzymać wciśnięty przez co najmniej 5 sekund przycisk "START" (a dany program zostanie anulowany).
■ W tym momencie możliwe będzie nastawienie nowego programu.

WAŻNE

Jeżeli w trakcie wclskania przycisku "START" na wyświetlaczu pojawi się migoczący napis "00" to jest to ostrzeżenie, że w zmywarce jest jeszcze woda.

Zamknąc drzwiczki aby umożliwiać wypompowanie wody; poczekać na sygnał dźwiękowy, po którym można wybrać nowy program.

UWAGA!

Przed uruchomieniem nowego programu należy upewnić się, czy środek do zmywanła nie został już pobrany. Jeśli w pojemniku brakuje środka do zmywanła, należy go uzupełnić.

W przypadku przerwania dopływu energii elektrycznej zmywarka przechowa w pamięci wykonywany program, który w momencie przywrócenia dostawy energii elektrycznej zostanie wznowiony w punkcie, w którym był przerwany. W razie potrzeby zmywarka uruchomi wcześniej krótki program zapoblegający szokowi termicznem (w razie potrzeby zmywarka uruchomi wcześniej) krótki program zapoblegający szokowi termicznemu).

Zakończenie programu

Po zakończeniu programu włącza się 3 razy z przerwami 30 sekundowymi sygnał akustyczny trwający 5 sekund (jeśli nie jest wczesniej wyłączony).

Wówczas możliwe będzie wiejęcie umytych naczyń i wyłączenie zmywarki poprzez wciśnięcie przycisku

"URUCHOMIENIE/ZATRZYMANIE" lub też ponowne załadowanie zmywarki w celu dokonania następnego zmywania z wykonaniem opisanych wyżej kolejnych czynności.

Przyciski opcji

WAŻNE

Wybrane opcje należy aktywować lub wyłączyć przed uruchomleniem programu.

Przyclsk "ECO"

Przycisk ten pozwala zaoszczędzić oko 20% czasu i energii redukując podgrzewanie wody w końcowym płukaniu i czas suszenia podczas ostatniego płukania. Jest zalecany do zmywania wieczornego, kiedy nie potrzebujemy już naczyń całkowicie wysuszonych do ponownego, natychmiastowego użycia.

Przycisk "POWER"

Przycisk ten zwiększa intensywność wybranego programu, dodając 1 pfukanie, i tam gdzie to jest przewidziane, zwiększając temperaturę wody w fazie zmywania.

Przycisk "PLUS" pozwala działać z większą siłą na silne zabrudzenia i uzyskać lepszy efekł zmywania.

Jest zalecany do zmywania bardzo brudnych naczyń lub naczyń na których brud już zasechl.

Przycisk "1/2 AUTO"

Zmywarka ta poza normalną funkcją zmywania pełnego załadunku, dzięki przyciskowi "1/2 AUTO" pozwala zmywać zmniejszoną ilość naczyń, ułożoną zarówno w koszu górnym jak i w dolnym. Dzięki tej funkcji zmywarka automatycznie zmniejszą zużycle wody i energii elektrycznej. Do takiego zmywania należy dodać zmniejszoną ilość detergentu.

Przycisk "OPÓZNIONY START" 1·23

Przycisk ten pozwala na zaprogramowanie rozpoczęcia czasu zmywania z opoźnieniem od 1 godz. do 23 godz.

Aby ustawić opóźniony start, należy postępować w następujący sposób:

■ Nacisnąć przycisk "OPÓŻNIONY START" (na wyświetlaczu pokaże się napis "00").

■ Nacisnąć ponownie przycisk aby określić czas rozpoczęcia zmywania (kaźde naciśnięcia opóźnia start o 1 godz. aż do 23 godz)..

■ Aby rozpocząć liczenie należy nacisnąć przycisk "START". Po zakończeniu liczenia program uruchomi się automatycznie.

Jeśli chcemy upewnić się, jaki program wybraliśmy, należy wcisnąć przycisk "WYBORU PROGRAMÓW".

Jeżeli chcemy anulować opóźniony start należy:

■ Przytrzymać przez 5 sekund przycisk "START".

■ Jeżeli chcemy teraz uruchomić zmywarkę należy na nowo ustawić żądany program i ewentualne opcje tak jak toylaśniono w paragrafie "USTAWIANIE PROGRAMÓW".

Wyłączenie sygnału dźwiękowego

Wyłączenie sygnału dźwiękowego należy zrobić w następujący sposób:

■ Gdy zmywarka jest wyłączona należy nacisnąć na kilka sekund przycisk "WYBORU PROGRAMÓW" i jednocześnie przycisk "URUCHÓMIENIE/ZATRZYMANIE".
■ Na wyświetlaczu pojawi się napis "b1" wskazujący że sygnał dźwiękowy jest aktywny.
■ Nacisnąć ponownie przycisk "WYBORU PROGRAMÓW" (pojawi się napis "b0" oznaczający, że sygnał dźwiekowy jest wyłączony.
■ Należy poczekać na sygnał dźwiękowy sygnalizujący zapamiętanie ustawienia.
■ Aby przywrócić sygnał dźwiękowy należy powtórzyć tę procedurę. (napis "b1" na wyświetlaczu wskazuje że sygnał dźwiękowy jest aktywny).

UWAGA!

Aby nie dopuścić do nieumysłnego włączenia układu zabezpleczającego przed zalaniem nie zaleca się przesuwać anl przechylac zmywarki podczas jej działania. W przypadku, w którym zachodzi konieczność przesunięcia lub przechylenia zmywarki należy sprawdzić wcześniej, czy zmywanie zakończyło się i czy w zbiorniku zmywarki nie pozostała woda.

Zmywarka może sygnalizować, poprzez informację na wyświetlaczu, cały szereg wadliwych działań.

AUTOMATYCZNE SYGNALIZOWANIE ANOMALII W PRACY ZMYWARKI

ANOMALIA PRZYCZYNA ŚRODEK ZARADCZY
Na wyświetlaczu pokazują się symbole E2, rozłega się sygnał dźwiękowy.	Brak wody (zamknięty kran dopływu wody).	Wytączyć zmywarkę, otworzyć kran, ponownie wybrać program.
Na wyświetlaczu pokazują się symbole E3, rozłega się sygnał dźwiękowy.	Zmywarka nie odprowadza wody ze zbłomika.	Sprawdź, czy nie jest zagłęty wąż odpływowy lub czy nie są zatkane syfon albo filtry.Jesli nie ma uszkodzenia należy wezwać Serwis.
Na wyświetlaczu pokazują się symbole E4, rozłega się sygnał dźwiękowy.	Wyciek wody.	Sprawdź, czy nie jest zagłęta wąż odpływowy lub czy nie są zatkane syfon albo filtry.Jeśli nie ma uszkodzenia należy wezwać Serwis.
Na wyświetlaczu pokazują się symbole E5, rozłega się sygnał dźwiękowy.	Uszkodzenie elektronicznego sterowania temperaturą.	Zachodzi konieczność wezwania technika serwisowego.
Na wyświetlaczu pokazują się symbole E6, rozłega się sygnał dźwiękowy.	Uszkodzenie modulu elektronicznego.	Zachodzi konieczność wezwania technika serwisowego.
Na wyświetlaczu pokazują się symbole E8 lub Ei wraz z krótkim sygnałem dźwiękowym	Nie działa prawidłowo grzałka podgrzewająca wodę lub filtr jest zalkany.	Oczyścić płytkę filtra. Jeśli usterki nie udaje się wyeliminować, wezwac technika serwisowego.

LISTA PROGRAMÓW

Zmywanie ze zmywaniem wstępnymW przypadku, gdy stosujemy program INTENSYWNY należy również dodać porcję środka myjącego, w ilości 20 g (1 łyżka do zupy) bezpośrednio do zmywarki. Dla programu KLASA A 59 mln. dodać 5 g.

Programu

Opis

	55-65°C	UNIWERSALNY	* AUTOCLEAN	(Program “ZALECANY”)Przeznaczony do zmywania naczyń i garnków codziennego użytku, normalnie zabrudzonych.
	65-75°C	INTENSYWNY		Przeznaczony do zmywania mocno zabrudzonych naczyń i garnków.
	45-55°C	DELIKATNY		Program przystosowany do zmywania naczyń delikatnych, zdobionych i z kryształu. Wskazany do zmywania naczyń w niewielkim stopniu zabrudzonych, za wyjątkiem garnków.
	70°C	KLASA A 59 min.		Przeznaczony do codziennego zmywania naczyń i garnków zaraz po użyciu normalnie zabrudzonych (Max. 8 kompletów). - KLASA A ZMYWANIA -
	45°C	ECO		Przystosowany do zmywania naczyń i garnków normalnie zabrudzonych, z Zastosowaniem enzymatycznego środka do zmywania. Program znormalizowany EN 50242.
	50°C	SZYBKI 29 min.		Bardzo szybkie zmywanie wykonywane tuż po zakończeniu posiłku po podgrzaniu wody, wskazane do zmywania naczyń dla 4/6 osób najwyżej.
	P7	ZIMNE PŁUKANIE		Wstępne, krótkie zmywanie wykonywanę rano lub w południe, kiedy chcemny przemiesć główne zmywanie na okres po kolacji.

/ (O) = DZIAŁANIE PROGRAMÓW "AUTOMATYCZNYCH"(AUTOCLEAN) ZOSTAŁO ULEPSZONE DZIĘKI ZASTOSOWANIU CZUJNIKA BRUDU, KTÓRY POZWALA DOPASOWAĆ PARAMETRY ZMYWANIA DO STOPNIA ZABRUDZENIA NACZYŃ.

Czynności do wykonania		Przebieg wykonania programu					Czas zymowania w minutach	Funkcje dodatkowe
Środek do zmywnania wąstępnego	Środek do zmywnania
	Czyszczecenie III刀ów i pyfki	Kontrola środka wybyszczającego	Kontrola zapasu soli	Zmywnanie wąstępne gorące	Zmywanie wąstępne zmne	Zmywanie zasadnicze
						Pierwsze zmne pułkanie
						Drugle zmne pułkanie
						Płukanie gorące ze słoodkiem wybyszczającejm
							Wodą zmna (15°C) -Tolerancja ≥ 10%*	Przydansk "OPOZNONY START"
								Przydansk "ECO"
								Przydansk "POWER"
								Przydansk "1/2 AUTO"

Zadaniem funkcji "Waterblock" jest dodatkowe zabezpieczenie zmywarki, szczególnie pod nieobecność domowników. Funkcja „Waterblock" przerywa ewentualne wycieki wody, które mogłyby doprowadzić do zalania mieszkania, spowodowane nieoprawnym działaniem zmywarki lub rozerwaniem lub przecięciem węży gumowych, w szczególności węża zasilającego w wodę.

Ja działa "Waterblock"

Dno umieszczone pod zmywarką zbiera ewentualne wycieki wody i za pośrednictwem czujnika zamyka zawór bezpieczeństwa umieszczony pod kurkiem dopływu wody. W ten sposób nie dopuszczna się do wycieku wody na zewnątrz nawet przy otwartym kurku dopływowym.

Jeśli skrzynka zawierająca elementy elektryczne została uszkodzona należy natychmiast odciąć zasilanie w energię elektryczną.

Aby zapewnić idealne działanie zabezpieczenia skrzynka "A" z przewodem powinny być dołączone do kurka w sposób wskazany na Rys. "1". Nie wolno przecinać przewodu zasilania w wodę, gdyż zawiera on części pod napięciem.

Jeśli długość przewodu nie pozwala na prawidłowe dołączenie, sam przewód należy zamienić na inny, o poprawnej długości. Rys. 1.

Niniejsza zmywarka wyposażona jest również w urządzenie zabezpieczające przed zalaniem, które w przypadku przekroczenia normalnego poziomu wody, w wyniku ewentualnej awarii, automatycznie blokuje dopływ wody i/lub uruchamia odprowadzenie jej nadmiaru.

Jeśli zmywarka nie działa, z pomocą wezwanego technika serwisowego wykonać następujące czynności sprawdzające:

NIEPRAWIDŁOWOŚCI	PRZYCZYNY ŚRODKI ZARADCZE
1 - Maszyna nie działa dla żadnego programu	Żle wetknięta wtyczka sieciowa	Wetknąć wtyczkę
	Nie wciśnięty przycisk O/I (Start/Stop)	Wcisnąć przycisk Start/Stop
	Drzwiczki otwarte	Zamknąć drzwiczki
	Brak zasilania w energię	Sprawdzić
2 - Maszyna nie pobiera wody	Patrz przyczyny Nr 1	Skontrołowować
	Zamknięty kurek z wodą	Otworzyć kurek
	Żle ustawiony programator	Ustawić poprawnie programator
	Zagięty przewód zasilający	Wyprostować przewód.
	Zatkany filtr przewodu zasilania w wodę	Oczyścić filtr umieszczony na zakończeniu przewodu zasilania w wodę
3 - Maszyna nie odprowadza wody	Zatkany filtr	Oczyścić filtr
	Zagięty przewód odpływowy wody	Wyprostować przewód.
	Nieprawidłowe przedłużenie przewodu odpływowego wody	Podczas przedłużania przewodu odpływowego postępować zgodnie z instrukcją
	Przewód odpływowy skierowany do runy w ścianie nie ma odpowietrzenia	Wezwać wykwalifikowanego technika
4 - Maszyna odprowadza wodę w sposób ciągły	Przewód w położeniu zbyt niskim	Unieść do 40 cm końcówkę przewodu odpływowego.
5 - Nie obraca się ramlę obrotowe	Zbyt dużo środka myjącego	Zmniejszyć ilość środka myjącego. Zastosować specjalny środek myjący.
	Jakiś przedmiot przeszkadza w obrocie ramienia	Skontrołować
	Płytka filtrująca i filtr zatkane przez nieczystości	Oczyścić płytkę i filtr
6 - W zmywarkach elektronicznych bez wyświetlacza: jedna lub dwie kontrolki migają szybko.	Zamknięty kurek dopływu wody	Wyłączyć maszynę. Otworzyć kurek. Ponownie włączzyć cykl prania
NIEPRAWIDŁOWOŚCI PRZYCZYNY ŚRODKI ZARADCZE
7 - Naczynia są zmyte tylko częściowo	Patrz przyczyny Nr 5	Skontrolować
	Dno gamków nie jest dokładnie umyte	Zobyt uporczywie przyczepione resztki jedzenia, które należy zdać przed zmywaniem w zmywarca
	Brzeg gamków nie jest dokładnie umyty	Lepiej ułożyć gamki
	Dysze ramion spryskujących częściowo zatkane	Zdemontować ramiona spryskujące odkręcając mocującą nakrętki mocujące żgodnie z kierunkiem ruchu wskazownik zegara i umycę je pod kranem.
	Naczynia nie są dobrze rozłożone	Nie układać naczyń zbyt ciasno
	Końcówka przewodu odpływowego zanurzona jest w wodźie	Końcówka przewodu odpływowego nie powinna dotykać powierzchni wody odprowadzanej.
	Środek myjący nie jest prawlidowo dawkowany, jest stary lub zbrylony.	Zwiększyć dawkę zależnia od słopnia Żabrudżenia lub wymienić środek myjący.
	Korek pojemnika z solą nie jest dokładnie zakręcony.	Dokręcić do oporu.
	Wybrany program zmywania jest zbyt slaby.	Wybrać program bardziej skuteczny.
	Naczynia w koszyku dolnym nie są umyte.	Wytączyć przycisk połowicznego załadunku.
8 - Obecność białych plam na naczyniach	Woda zasilająca jest szczególnie twarda.	Sprawdzić poziom soli i środka do płukania oraz wyregułowac dawkowanie, jeśli nieprawiłowowość utrzymuje się poprosić Dział Serwisowy o interwencję.
9 - Halas podczas zmywania	Naczynia uderzają o siebie.	Lepiej je rozmieścić w koszykach.
	Obrołowe ramiona myjące uderzają o naczynia.	Lepiej ułożyć naczynia.
10 - Naczynia nie są dokładnie wysuszone	Brak obiegu powietrza	Pozostawić drzwiczki maszyny uchylone po zakończeniu programu zmywania co poprawi warunki naturalnego wysychania.

Uwaga: Gdy jedna z cytowanych powyżej nieprawidłowości jest powodem złego zmywania lub niewystarczającego płukania, niezbędne jest ręczne zebranie brudów z naczyń gdyż operacja końcowa spowoduje wyschnięcie zabrudzeń, których kolejne zmywanie w zmywarce nie byłoby w stanie oczyścić. Jeśli złe działanie zmywarki utrzymuje się, należy zwrócić się do Działu Serwisowego podając nazwę modelu zmywarki, umieszczona na tablicze znamionowej znajdującej się po wewnętrznej stronie drzwiczek, w części górnej, lub na egzemplarzu gwarancji. Informacje te umożliwiały dokonanie szybszego i skuteczniejszego serwisu.
Producent zrzeka się wszelkiej odpowiedzialności za błędy w druku niniejszej instrukcji. Ponadło zastrzega sobie prawo wprowadzania zmian które uzna za użyteczne bez pogorszenia podstawowych charakterystyk.

Z zastrzezeniem prawa do modyfikacji technicznych i owentualnych błędów drukarskich

To urządzenie elektryczne jest oznokowane zgodnie z Dyrektywą Europejską 2002/96/CE dotyczącą sięci tworzonych przez zużyty sprzęt elektryczny i elektroniczny (WEEE)

Zapewniając właściwą utylizację tego sorzętu elektrycznego przyczynicie się do unikniecia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z niewłaściwej utylizaci takiego sorzętu.

Symbol umieszczony no urządzeniu oznacza, że sprzęt ten nie może być traktowany tak samo jak inne śmieci domowe.

Musi zostać oddany do najbliższego punktu zbiórki i utylizacji zuzytych urządzeń elektrycznych i elektronicznych.

Ultracja musi być wykonana zgodnia z aktualnymi przepisami o utyzacji tego typu śmieci. Aby uzyskać dokładne informacje na temat stopępowania w sprawie tego typu śmieci pracę skontakować się z zapowlednim biurem w departamencie Ministerstwa Ochrony Srodowska lub z Zakładem Oczyszczania Miasto w wasym miejscu zamieszkania. Ibo też ze ślepem w którym sprzęt został zakupłony.

		1199.123.123	E902.100.150	D0180 5 62 55 62
B/L0903 99.109	NL0900 99.99.109	A0820.220.224	GR801.11.505050	CH0848 780 780
