| Typ produktu | UPS (Zasilacz awaryjny) / Falownik |
| Model | VFI 2000 CRM LCD |
| Marka | PowerWalker |
| Moc znamionowa (VA) | 2000 VA |
| Moc znamionowa (W) | 1800 W |
| Napięcie wejściowe | 230 V AC |
| Napięcie wyjściowe | 230 V AC |
| Typ baterii | Kwasowo-ołowiowa, bezobsługowa |
| Liczba baterii | 2 |
| Czas ładowania (przy 90% pojemności) | ok. 4-6 godzin |
| Wymiary (W x S x G) | 88 x 438 x 460 mm (2U montaż w szafie) |
| Waga | ok. 25 kg |
| Wyświetlacz LCD | Tak, z wyświetlaniem statusu |
| Złącza | 6x C13 (10A), USB, RS232 |
| Poziom hałasu | < 45 dB |
| Temperatura pracy | 0°C do 40°C |
| Stopień ochrony | IP20 |
| Certyfikaty | CE, TÜV |
| Czyszczenie | Suchą szmatką, bez użycia płynów |
| Konserwacja | Test baterii co 6 miesięcy |
| Możliwość naprawy | Wymiana baterii przez wykwalifikowany personel |
Często zadawane pytania - VFI 2000 CRM LCD PowerWalker
Pytania użytkowników dotyczące VFI 2000 CRM LCD PowerWalker
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Inwerter w formacie PDF za darmo! Znajdź swoją instrukcję VFI 2000 CRM LCD - PowerWalker i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. VFI 2000 CRM LCD marki PowerWalker.
INSTRUKCJA OBSŁUGI VFI 2000 CRM LCD PowerWalker
Awaryjny system zasilania
Spis treści
PL
1. Ważne instrukcje dotyczące bezpieczeństwa.... 1
1-1. Transport .... 1
1-2. Przygotowywanie....1
1-3.Instalacja....1
1-4. Eksploatacja....1
1-5. Konserwacja, serwis oraz błędy 2
2. Instalacja i konfiguracja....3
2-1. Wygląd tylnego panelu....3
2-2. 1-3K Konfiguracja UPS 4
3. Operacje 6
3-1. Funkcje przycisków 6
3-2. Panel LCD 7
3-3. Sygnały dźwiękowe....8
3-4. Wyświetlacz LCD z tabelą sformułowań 8
3-5. Ustawienia UPS 9
3-6. Opis trybów pracy....11
3-7. Kody referencyjne błędów 13
3-8. Wskaźniki ostrzeżeń 13
4. Rozwiązywanie problemów....14
5. Przechowywanie i konserwacja....15
6. Specyfikacja....16
1. Ważne instrukcje dotyczące bezpieczeństwa
Proszę zastosować się ściśle do wszystkich ostrzeżeń w instrukcji wraz z zasadami postępowania. Używaj poprawnie poniższą instrukcję oraz uważnie przeczytaj poniższe zalecenia przed instalacją urządzenia. Nie korzystaj z UPS przed uważnym przeczytaniem wszystkich informacji dotyczących bezpieczeństwa oraz instrukcji obsługi.
1-1. Transport
- Proszę transportować UPS tylko i wyłącznie w oryginalnym opakowaniu w celu ochrony przed wstrząsami oraz uderzeniami.
1-2. Przygotowywanie
- Może wystąpić kondensacja, jeśli UPS zostanie przeniesiony bezpośrednio z zimnego do ciepłego otoczenia. System UPS musi być całkowicie suchy przed zainstalowaniem. Proszę odczekać co najmniej dwie godziny, aby UPS dostosował się do otoczenia.
- Nie instaluj UPS w pobliżu zbiorników wodnych oraz źródeł wody.
- Nie wystawiaj UPS na bezpośrednie działanie światła słonecznego lub grzejnika.
- Nie blokuj otworów wentylacyjnych na obudowie UPS.
1-3. Instalacja
- Nie należy podłączać urządzeń, które przeciążą UPS (np. drukarki laserowe) do gniazd wyjściowych.
- Podłącz kable w taki sposób, żeby wyeliminować ryzyko nadepnięcia lub potknięcia się o nie.
- Nie podłączaj urządzeń gospodarstwa domowego takich jak suszarki do włosów, prostownice, mikrofale itp. do gniazd wyjściowych UPS.
- UPS może zostać zainstalowany przez wyłącznie wykwalifikowaną osobę.
- Podłącz UPS do gniazdka z uziemieniem, który musi znajdować się w pobliżu urządzenia.
- Proszę używać tylko kabli sieciowych, przetestowanych VDE, oznaczonych CE (np. kabel sieciowy od komputera) do podłączenia UPS do gniazda sieci elektrycznej budynku (wstrząsoodporne wyloty).
- Proszę używać tylko kabli zasilających, przetestowanych VDE, oznaczonych CE do podłączenia obciążeń do UPS.
- Podczas instalacji urządzenia, upewnij się, że suma (upływu) prądu UPS oraz podłączonych urządzeń nie przekracza 3.5mA.
1-4. Operacje
- Nie odłączaj kabli sieciowych na UPS lub gniazd sieciowych budynku (wstrząsoodpornych gniazd) podczas pracy, ponieważ może to spowodować odłączenie urządzenia jak i podłączonych obciążeń od linii uziemienia.
- UPS posiada własne, wewnętrzne źródło prądu (baterie). Gniazda wyjściowe UPS lub terminale wyjściowe mogą być pod napięciem, nawet jeśli system UPS nie jest podłączony do gniazda sieci elektrycznej budynku.
- W celu całkowitego wyłączenia urządzenia, naciśnij przycisk OFF/Enter.
- Zapobiegaj dostawaniu się płynów lub innych ciał obcych do wnętrza UPS.
1-5. Konserwacja, serwis oraz błędy
- System UPS działa / operuje na niebezpiecznych napięciach. Naprawy mogą być wykonywane wyłącznie przez wykwalifikowany personel.
- Uwaga – ryzyko porażenia prądem. Nawet po odłączeniu urządzenia od sieci, komponenty wewnątrz systemu UPS są jeszcze podłączone do baterii, które są potencjalnie niebezpieczne.
- Przed przystąpieniem do wykonywania wszelkiego rodzaju usług i / lub konserwacji, odłącz baterie i sprawdź, czy nie jest obecny przesyłany prąd oraz czy nie istnieje niebezpieczne napięcie na zaciskach kondensatora o dużej zdolności, takich jak kondensatory BUS.
- Tylko osoby, które są odpowiednio zaznajomione z tematem wymiany baterii i wymaganych środków ostrożności przy takim zabiegu mogą zastąpić aktualne baterie i koordynować taką zmianę. dala Baterie należy przechowywać w bezpiecznym miejscu przed osobami nieupoważnionymi.
- Uwaga – ryzyko porażenia prądem. Obwód baterii nie jest zaizolowany przed napięciem wejściowym. Niebezpieczne napięcia mogą wystąpić pomiędzy terminalem baterii oraz uziemieniem. Przed serwisowaniem należy sprawdzić, czy nie ma napięcia!
- Baterie mogą spowodować porażenie prądem i mają wysokie natężenie podczas zwarcia. Należy zastosować środki zapobiegawcze określone poniżej oraz wszelkie inne środki niezbędne podczas pracy z bateriami:
- zdjąć zegarki, pierścionki i inne metalowe przedmioty
- Korzystaj jedynie z narzędzi z izolowanymi uchwytami i rączkami.
- Podczas wymiany baterii, należy zainstalować tę samą ich liczbę oraz ten sam rodzaj baterii.
- Nie wolno wrzucać baterii do ognia. Może to spowodować ich wybuch. Baterie muszą być prawidłowo utylizowane zgodnie z lokalnymi przepisami.
- Nie otwieraj ani nie niszcz baterii. Przeciekający elektrolit może spowodować obrażenia skóry i oczu. Może być to toksyczne.
- Wymieniaj bezpiecznik tylko tego samego typu i amperażu w celu uniknięcia ryzyka pożaru.
- Nie należy demontować UPS.
2. Instalacja i konfiguracja
INFO: Sprawdź UPS po otrzymaniu. Upewnij się, że nic w środku opakowania nie zostało uszkodzone. Proszę trzymać oryginalne opakowanie w bezpiecznym miejscu do jego wykorzystania w przyszłości.
INFO: Istnieją dwa typy UPS: standardowy i model long-run. Proszę zapoznać się z poniższą tabelą modeli.
| Model | Typ | Model | Typ |
| PowerWalker VFI 1000CRM LCD | Standardowymodel | PowerWalker VFI 1000CRM LCDL | ModelLong-run |
| PowerWalker VFI 2000CRM LCD | PowerWalker VFI 2000CRM LCDL | ||
| PowerWalker VFI 3000CRM LCD | PowerWalker VFI 3000CRM LCDL |
PL
2-1. Wygląd tylnego panelu
PowerWalker VFI 1000CRM LCD(L)
PowerWalker VFI 2000CRM LCD(L)
PowerWalker VFI 3000CRM LCD(L)

- Wejście AC
- Bezpiecznik wejściowy
- Port komunikacyjny USB
-
Port komunikacyjny RS-232
-
Inteligentny slot SNMP (opcjonalnie)
- Połączenie zewnętrznych baterii
7.Gniazda wyjściowe - Wyjściowy terminal
2-2. 1-3K Konfiguracja UPS
Krok 1: Połączenie zewnętrznych baterii
Ten UPS nie zawiera baterii. Proszę podłączyć zewnętrzne baterie jak na poniższym wykresie.

Do zewnętrznych baterii
Krok 2: wejściowe połączenie UPS
Podłącz UPS tylko do dwubiegunowego, trzykablowego uziemionego gniazda. Należy unikać stosowania przedłużaczy. Przewód zasilający jest dostarczany w zestawie zasilacza.
Krok 3: wyjściowe połączenie UPS
Dla wyjść typu socket, wystarczy podłączyć urządzenia do gniazd wyjściowych.
Dla wejść/wyjść typu terminal, wykonaj poniższe kroki dla konfiguracji połączeń:
a) Zdejmij małą pokrywę bloku terminala
b) Sugerujemy użycie AWG14 lub 2.1mm² przewodów zasilających dla modelu 3KVA.
c) Po zakończeniu konfiguracji okablowania, należy sprawdzić, czy przewody są trwale przymocowane.
d) Włóż z powrotem małą pokrywę na tylni panel.
Krok 4: Komunikacja
Port komunikacyjny:
Port USB

Port RS-232

Inteligentny slot

W celu umożliwiaenia nienadzorowanego wyłączenia/włączenia i monitoringu statusu UPS, podłącz jeden koniec kabla komunikacyjnego do portu RS232/USB, a drugi do portu komunikacyjnego komputera. Po zainstalowaniu oprogramowania do monitorowania, można zaplanować wyłączenie/uruchomienie i monitorowanie stanu zasilacza UPS za pomocą komputera PC.
UPS wyposażony jest w inteligentne gniazdo idealne dla karty SNMP lub AS400. Podczas instalacji karty SNMP lub AS400 w UPS, będzie on dostarczać zaawansowane opcje łączności i monitoringu.
PS. Port USB oraz RS-232 nie mogą pracować jednocześnie.
Krok 5: Włączanie UPS
Naciśnij przycisk ON/Mute na przednim panelu przez dwie sekundy, aby włączyć UPS. Info: Pełne naładowanie baterii odbędzie się w czasie pierwszych pięciu godzin normalnej pracy. Nie należy oczekiwać pełnego naładowania podczas początkowego okresu ładowania.
Krok 6: Instalacja oprogramowania
Dla optymalnej komputerowej ochrony systemu, zainstaluj oprogramowanie do monitorowania, aby w pełni skonfigurować wyłączanie UPS. Możesz włożyć płytę do czytnika CD-ROM, aby zainstalować oprogramowanie monitorujące. Jeśli nie, wykonaj następujące kroki, aby pobrać i zainstalować oprogramowanie z internetu:
- Wejdź na http://www.powerwalker.com/index.php?lang=&page=viewpower
- Kliknij na ikonę oprogramowania ViewPower a następnie wybierz żądany system operacyjny, aby pobrać oprogramowanie.
- Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby zainstalować oprogramowanie.
- Gdy komputer uruchomi się ponownie, program do monitorowania pojawi się jako pomarańczowa ikona wtyczki znajdująca się w zasobniku systemowym obok zegara.
3. Operacje
3-1. Funkcje przycisków

| Przycisk Funkcja | |
| Przycisk ON/Mute | Włączanie UPS: Proszę nacisnąć i przytrzymać przycisk ON/Mute przez przynajmniej 2 sekundy, aby włączyć UPS.Wyciszenie alarmu: Kiedy UPS działa w trybie bateryjnym, proszę nacisnąć i przytrzymać przycisk przez przynajmniej 5 sekund do wyłączenia lub włączenia alarmu systemu. Nie można zastosować powyższego schematu do sytuacji, gdy występują ostrzeżenia lub błędy.Przycisk Up: Naciśnij ten przycisk, aby wyświetlić poprzedni wybór w trybie ustawień UPS.Tryb testu UPS: Naciśnij i przytrzymaj przez przynajmniej 5 sekund przycisk aby uruchomić auto-test UPSa. Możliwe w trybie pracy zasilania z sieci, trybie ECO i trybie konwertera. |
| Przycisk OFF/Enter | Wyłączanie UPS: Naciśnij przytrzymaj przez co najmniej 2 sekundy, aby wyłączyć UPS. UPS będzie w trybie czuwania pod normalnym napięciem lub przejdzie w tryb Bypass jeśli ustawienia Bypass są włączony naciskając ten przycisk.Przycisk akceptacji wyboru: Przycisk ten służy do akceptacji wyboru w trybie ustawień. |
| Przycisk wyboru | Przełącza informacje wyświetlane na ekranie LCD: Naciśnij aby zmienić wyświetlane informacje (napięcie wejściowe, częstotliwość wejściową, napięcie baterii, napięcie wyjściowe, częstotliwość wyjściową). Po 10 sekundach beczynności na ekranie wyświetlone zostaną informacje domyślne.Tryb ustawień: Naciśnij i przytrzymaj przez 5 sekund aby wejść w tryb ustawień UPS.Przycisk Down: Naciśnij ten przycisk, aby wyświetlić następny wybór w trybie ustawień UPS. |
| Przycisk ON/Mute + Wyboru | Przełącz do trybu bypass: Kiedy zasilanie jest normalne, naciśnij przycisk ON/Mute oraz jednocześnie przycisk Select przez 5 sekund. Następnie UPS przejdzie do trybu bypass. Działanie to będzie nieskuteczne, gdy napięcie wejściowe jest poza dopuszczalnym zakresem. |

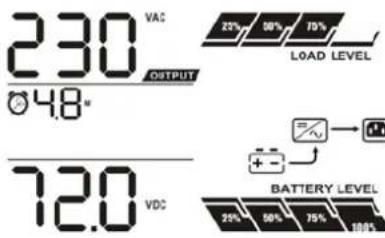

3-2. LCD Panel

| Wyświetlana informacja | Funkcja | |
| Informacja o czasie podtrzymania | ||
![]() | Wskazuje pozostały czas podtrzymania w wykresie kołowym. | |
| Wskazuje czas podtrzymania w liczbach.H: godziny, M: minuty, S: sekundy | ||
| Informacja o błędzie | ||
![]() | Wskazuje występowanie ostrzeżenia i usterki. | |
| Wskazuje kody ostrzeżeń i błędów. Są one szczegółowo wymienione w sekcji 3-5. | ||
| Tryb wyciszenia | ||
![]() | Wskazuje, że alarm UPS jest wyłączony.. | |
| cja o napięciu wyjściowym i baterii | ||
| VAC VDC Hz %A OUTPUT | Wskazuje napięcie wyjściowe, częstotliwość lub napięcie baterii.Vac: napięcie wyjściowe, Vdc: napięcie baterii, Hz: częstotliwość | |
| Informacja o obciążeniu | ||
![]() | Wskazuje poziom obciążenia na poziomach 0-25%, 26-50%, 51-75%, 76-100%. | |
| Wskazuje przeładowanie urządzenia. | ||
| Wskazuje zwarcie na obciążeniu lub wyjściu UPS. | ||
| Informacja o trybie pracy | ||
![]() | Wskazuje tryb pracy zasilania z sieci. | |
| Wskazuje tryb pracy zasilania z baterii. | ||
| Wskazuje tryb pracy bypass. | ||
| ECO | Wskazuje, że tryb ECO jest aktywny. | |
![]() | Wskazuje, że inwerter pracuje. | |
| Wskazuje, że wyjście działa. | ||
| Informacje o baterii | ||
![]() | Wskazuje poziom obciążenia na poziomach 0-25%, 26-50%, 51-75%, 76-100%. | |
![]() ![]() ![]() ![]() ![]() | Wskazuje, że bateria jest uszkodzona. | |
| Wskazuje słaby stan baterii oraz jej niskie napięcie. | ||
| Informacja o napięciu wejściowym i baterii | ||
![]() | Wskazuje napięcie wejściowe lub częstotliwość lub napięcie baterii.Vac: napięcie wyjściowe, Vdc: napięcie baterii, Hz: częstotliwość wejściowa | |
3-3. Sygnały dźwiękowe
| Opis | Status dźwiękowy | Wyciszony |
| Tryb baterii | Sygnał dźwiękowy co 4 sekundy | Tak |
| Niski poziom baterii | Sygnał dźwiękowy co sekundę | |
| Przeciążenie | Sygnał dźwiękowy 2 razy co sekundę | |
| Błąd | Ciągły sygnał | |
| Tryb Bypass | Sygnał dźwiękowy co 10 sekund |
3-4. Wyświetlacz LCD z tabelą sformułowań
| Skrót | Informacje na wyświetlaczu | Znaczenie |
| ENA | ENA | Włączony |
| DIS | d IS | Wyłączony |
| ESC | ESC | Cofanie |
| HLS | HLS | Wysokie straty |
| LLS | LLS | Niskie straty |
| BAT | BAT | Bateria |
| CF | CF | Konwerter |
| TP | tP | Temperatura |
| CH | CH | Ładowarka |
| FU | FU | Niestabilna częstotliwość Bypass |
| EE | EE | Błąd EEPROM |
3-5. Ustawienia UPS

Istnieją trzy parametry do ustawienia UPS.
Parametr 1: Dla programów alternatywnych. Patrz na poniższą tabelę. Parametr 2 i 3 są opcjami ustawień lub wartościami dla każdego programu.
PL
01: Ustawienie napięcia wyjściowego
| Interfejs | Ustawienia |
| Parametr 3:Napięcie wyjścioweDla modeli 200/208/220/230/240 VAC, możesz wybrać następujące napięcia wyjściowe:200:przedstawiane jest napięcie wyjściowe 200Vac208:przedstawiane jest napięcie wyjściowe 208Vac220:przedstawiane jest napięcie wyjściowe 220Vac230:przedstawiane jest napięcie wyjściowe 230Vac(Domyślnie)240:przedstawiane jest napięcie wyjściowe 240VacDla modeli 100/110/150/120/127 VAC, możesz wybrać następujące napięcia wyjściowe:100:przedstawiane jest napięcie wyjściowe 100Vac110:przedstawiane jest napięcie wyjściowe 110Vac115:przedstawiane jest napięcie wyjściowe 115Vac120:przedstawiane jest napięcie wyjściowe 120Vac(Domyślnie)127:przedstawiane jest napięcie wyjściowe 127Vac |
02: Konwerter częstotliwości włącz/ wyłącz
| Interfejs | Ustawienia |
| d IS02<CF | Parametr 2 & 3: Włącza lub wyłącza tryb konwertera, Możesz wybrać następujące dwie opcje:CF ENA: Włączony tryb konwerteraCF DIS: Wyłączony tryb konwertera (Domyślnie) |
03: Ustawienie częstotliwości wyjściowej
| Interfejs | Ustawienia |
![]() | Parametr 2 & 3: Ustawienie częstotliwości wyjściowej.Możesz ustawić zainicjować częstotliwość dla trybu bateryjnego:BAT 50: przedstawiana jest częstotliwość wyjściowa 50HzBAT 60: przedstawiana jest częstotliwość wyjściowa 60HzJeśli włączony jest tryb konwertera, możesz wybrać następujące częstotliwości wyjściowe:CF 50: przedstawiana jest częstotliwość wyjściowa 50HzCF 60: przedstawiana jest częstotliwość wyjściowa 60Hz |
04: ECO włącz/ wyłącz
| Interfejs | Ustawienia |
![]() | Parametr 3: Włącza lub wyłącza funkcję ECO. Możesz wybrać następujące dwie opcje:ENA: Tryb ECO włączonyDIS: Tryb ECO wyłączony (Domyślnie) |
05: Ustawienie zakresu napięcia ECO
| Interfejs | Ustawienia |
![]() | Parametr 2 & 3: Ustaw dopuszczalny punkt wysokiego napięcia oraz niskiego napięcia dla trybu ECO naciskając klawisz Down lub Up.HLS: Wysokie straty napięcia w trybie ECO w parametrze 2. Dla modeli 200/208/220/230/240 VAC, zakres ustawień w parametrze 3 wynosi od +7V do +24V napięcia nominalnego. (Domyślnie: +12V)Dla modeli 100/110/115/120/127 VAC, zakres ustawień w parametrze 3 wynosi od +3V do +12V napięcia nominalnego. (Domyślnie: +6V)LLS: Niskie straty napięcia w trybie ECO w parametrze 2. Dla modeli 200/208/220/230/240 VAC, zakres ustawień w parametrze 3 wynosi od -7V do -24V napięcia nominalnego. (Domyślnie: -12V)Dla modeli 100/110/115/120/127 VAC, , zakres ustawień w parametrze 3 wynosi od -3V do -12V napięcia nominalnego. (Domyślnie: -6V) |
06: Bypass włącz/ wyłącz kiedy UPS jest wyłączony
| Interfejs | Ustawienia |
![]() | Parametr 3: Włącz lub wyłącz funkcję Bypass. Możesz wybrać następujące dwie opcje:ENA: Włączony BypassDI S: Wyłączony Bypass (Domyślnie) |
● 07: Ustawienie zakresu napięcia Bypass
| Interfejs | Ustawienia |
![]() | HLS: Punkt wysokiego napięcia BypassDla modeli 200/208/220/230/240 VAC:230-264: ustaw punkt wysokiego napięcia w parametrze3 od 230Vac do 264Vac. (Domyślnie: 264Vac)Dla modeli 100/110/115/120/127 VAC:115-132: ustaw punkt wysokiego napięcia w parametrze3 od 115Vac do 132Vac (Domyślnie: 132Vac)LLS: Punkt niskiego napięcia BypassDla modeli 200/208/220/230/240 VAC:170-220: ustaw punkt niskiego napięcia w parametrze 3 od 170Vac do 220Vac. (Domyślnie: 170Vac)Dla modeli 100/110/115/120/127 VAC:95-110: ustaw punkt niskiego napięcia w parametrze 3 od 95Vac do 110Vac. (Domyślnie: 95Vac) |
PL
● 8: Ustawienie ograniczenia autonomii
| Interfejs | Ustawienia |
![]() | Parametr 3: Ustaw czas podtrzymania w trybie bateryjnym dla generalnych wyjść.0-999: ustaw czas podtrzymania w minutach z zakresu 0-999 dla generalnych wyjść w trybie baterii.0: Jeżeli ustawienie to “0”, to czas podtrzymania wynosić będzie 10 sekund.999: Kiedy ustawienie wynosi “999”, ustawienie czasu podtrzymania będzie wyłączone. (Domyślne) |
00: Wyjście z ustawień
3-6. Opisy trybów pracy
| Tryb pracy | Opis | Wyświetlacz LCD |
| Tryb Online | Gdy napięcie wejściowe jest w dopuszczalnym zakresie, UPS zapewni stabilne zasilanie AC na wyjściu. Urządzenie będzie również ładować w tym trybie. | ![]() |
| Tryb ECO | Tryb oszczędzania energii: Gdy napięcie wejściowe jest zakresie regulacji napięcia, UPS na wyjściu będzie podawał napięcie przy użyciu bypass dla oszczędzania energii. | ![]() |
| Tryb konwertera częstotliwości | W przypadku gdy częstotliwość wejściowa wynosi od 40Hz do 70Hz, UPS w tym trybie przekonwertuje ją na częstotliwość wyjściową 50Hz lub 60Hz w zależności od ustawień. UPS w trybie tym będzie ładował baterie. | ![]() |
| Tryb bateryjny | W przypadku braku zasilania z sieci lub gdy napięcie nie mieści się w dolnej albo górnej granicy, UPS przejdzie na zasilanie z baterii. Sygnał dźwiękowy będzie powtarzany co 4 sekundy. | ![]() |
| Tryb Bypass | W przypadku przeciążenia UPSa – przejdzie on w tryb Bypass pomimo, prawidłowego zasilania z sieci. Istnieje również możliwość umyślnego włączenia trybu Bypass za pomocą ustawień wyświetlacza. W trybie tym sygnał dźwiękowy będzie powtarzany co 10 sekund. | ![]() |
| Tryb Standby | UPS w trybie tym nie zasila urządzeń podłączonych do gniazd wyjściowych. Ładuje jedynie baterie. | ![]() |
3-7. Kody referencyjne błędów
| Zdarzenie | Kod błędu | Ikona | Zdarzenie | Kod błędu | Ikona |
| Awaria startu Bus | 01 | x | Zwarcie wyjścia inwertera | 14 | [0643] |
| Bus over | 02 | x | Wysokie napięcie baterii | 27 | [305Y] |
| Bus under | 03 | x | Niskie napięcie baterii | 28 | ![]() |
| Niezbalansowany Bus | 04 | x | Zbyt wysoka temperatura | 41 | x |
| Awaria soft startu inwertera | 11 | x | Przeładowanie | 43 | [ZYOD] |
| Wysokie napięcie inwertera | 12 | x | Awaria ładowarki | 45 | x |
| Niskie napięcie inwertera | 13 | x |
3-8. Wskaźniki ostrzeżeń
| Ostrzeżenie | Migająca ikona | Alarm |
| Niski poziom baterii | Sygnał co sekundę | |
| Przeładowanie | Sygnał dwa razy co sekundę | |
| Bateria nie jest podłączona | Sygnał co sekundę | |
| Przeciążenie | Sygnał co sekundę | |
| Zbyt wysoka temperatura | Sygnał co sekundę | |
| Awaria ładowarki | Sygnał co sekundę | |
| Awaria baterii | Sygnał co sekundę | |
| Poza zakresem napięcia bypass | Sygnał co sekundę | |
| Niestabilna częstotliwość bypass | Sygnał co sekundę | |
| Bład EEPROM | Sygnał co sekundę |
4. Rozwiązywanie problemów
Jeżeli system UPS nie działa prawidłowo, należy rozwiązać problem za pomocą poniższej tabeli.
| Symptom | Możliwe powody | Rozwiązanie | ||
| Brak wskaźników oraz alarmu na przednim panelu wyświetlacza pomimo prawidłowego działania sieci. | Żle został podłączony kabel zasilający. | Sprawdź poprawność podłączenia zasilania. | ||
| Zasilanie podłączone jest do gniazda wyjściowego. | Podłącz poprawnie przewód zasilający AC do wejścia AC. | |||
| Ikona [36K YC25] ekranie LCD a sykundę. | dźwiękowy | Wewnętrzne lub zewnętrzne baterie są źle podłączone. | Sprawdź, czy wszystkie baterie są dobrze połączone. | |
| [YS4T] | ||||
![]() | ||||
| Wyświetlany jest Świeci się ikona LCD oraz powtarzy sygnał. | błędu 27. | Napięcie baterii jest zbyt wysokie lub nastąpiła awaria ładowarki. | Skontaktuj się ze swoim sprzedawcą. | |
ekranie jest ciągły | ||||
![]() | ||||
| Wyświetlany jest Świeci się ikona LCD oraz powtarzy sygnał. | [6AT6] błędu 28. | Napięcie baterii jest zbyt wysokie lub nastąpiła awaria ładowarki. | Skontaktuj się ze swoim sprzedawcą. | |
ekranie jest ciągły | ||||
![]() | ||||
![]() | ||||
| Ikona i ekranie LCD a sykundę. | gają na dźwiękowy y co | Przeciążenie UPS | Usuń nadmiar obciążeń z wyjścia UPS. | |
![]() | ||||
![]() | ||||
| [272T] | UPS jest przeciążony. Urządzenia podłączone do UPS są zasilane bezpośrednio poprzez sieć elektryczną za pomocą Bypass. | Usuń nadmiar obciążeń z wyjścia UPS. | ||
![]() | ||||
![]() | ||||
![]() | ||||
![]() | ||||
![]() | Po powtarzających się przeciążeniach, UPS jest zablokowany w trybie Bypass. Podłączone urządzenia są zasilane bezpośrednio poprzez sieć elektryczną. | Po pierwsze, usuń nadmiar obciążeń z wyjścia UPS. Następnie wyłącz urządzenie a następnie je zrestartuj. | ||
![]() | ||||
![]() | ||||
![]() | ||||
![]() | ||||
![]() | ||||
![]() | ||||
| Wyświetlany jest Świeci się ikona LCD oraz powtarzy sygnał. | błędu 43. | UPS wyłączy się automatycznie ze względu na przeładowanie na wyjściu UPS. | Usuń nadmiar obciążeń z wyjścia UPS a następnie go zrestartuj. | |
na ekranie jest ciągły | ||||
![]() | ||||
![]() | ||||
![]() | ||||
| Wyświetlany jest Świeci się ikona LCD oraz powtarzy sygnał. | błędu 14. | UPS wyłączy się automatycznie ze względu na zwarcie na wyjściu UPS. | Sprawdź okablowanie na wyjściu oraz czy nie powodują one zwarcia. | |
na ekranie jest ciągły | ||||
![]() | ||||
![]() | ||||
| [S477] | ||||
| Symptom | Możliwe powody | Rozwiązanie |
| Wyświetlane są kod błędów 01, 02, 03, 04, 11, 12, 13 i 41 na wyświetlaczu LCD. Powtarzany jest ciągły sygnał. | Wewnętrzny błąd UPS.Istnieją dwa możliwe rozwiązania:1. Obciążanie jest wciąż obecne, jednakże bezpośrednio z zasilania AC przez bypass. | Skontaktuj się ze swoim sprzedawcą. |
| Czas podtrzymania na baterii jest krótszy niż powinien. | Baterie nie są w pełni naładowane. | Ładuj baterie przez minimum 5 godzin i ponownie sprawdź ich czas podtrzymania. Jeśli problem będzie się powtarzał, skontaktuj się z serwisem. |
| Awaria baterii. | Skontaktuj się z serwisem, aby wymienić baterie. |
5. Przechowywanie i konserwacja
Operacje
System UPS nie zawiera żadnych części wymagających konserwacji. Jeśli żywotność baterii (3\~5 lat przy 25°C temperatury otoczenia) zostanie przekroczona, baterie muszą zostać wymienione. W tym przypadku należy skontaktować się ze sprzedawcą.


Pamiętaj, aby zużyte baterie oddać do recyklingu lub wysłać go do sprzedawcy w opakowaniu do akumulatorów.
Przechowywanie
Przed przechowywaniem, ładuj UPS przez 5 godzin. Przechowuj UPS w pozycji pionowej w chłodnym, suchym miejscu. Podczas długotrwałego przechowywania, powinno się systematycznie ładować baterie:
| Temperatura przechowywania | Cykl ładowania Długość ładowania | Długość ładowania |
| -25°C - 40°C | Co 3 miesiące | 1-2 godziny |
| 40°C - 45°C | Co 2 miesiące | 1-2 godziny |
- Specyfikacja
| MODEL | PowerWalkerVFI 1000CRM LCD (L) | PowerWalkerVFI 2000CRM LCD (L) | PowerWalkerVFI 3000CRM LCD (L) | |
| POEMNOŚC* | 1000 VA / 800 W | 2000 VA / 1600 W | 3000 VA / 2400 W | |
| WEJŚCIE | ||||
| Zakres napięcia | Low Line Transfer | 85VAC/75VAC/65VAC/55VAC±5% lub 160VAC/140VAC/120VAC/110VAC±5%(Temperatura otoczenia <35°C)(na podstawie obciążenia 100% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0) | ||
| Low Line Comeback | 95VAC/85VAC/75VAC/65VAC lub 175VAC/155VAC/135VAC/125VAC ± 5%(Temperatura otoczenia <35°C)(na podstawie obciążenia 100% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0) | |||
| High Line Transfer | 145 VAC ± 5 % lub 300 VAC ± 5 % | |||
| High Line Comeback | 140 VAC ± 5 % lub 290 VAC ± 5 % | |||
| Zakres częstotliwości | 40Hz ~ 70 Hz | |||
| Faza | Jedna faza z uziemieniem | |||
| Współczynnik mocy | ≥ 0.99 @ nominalnego napięcia (napięcie wejściowe) | |||
| WYJŚCIE | ||||
| Napięcie wyjściowe | 100/110/115/120/127VAC lub 200/208/220/230/240VAC | |||
| Regulacja napięcia AC | ±1% (Tryb bateryjny) | |||
| Zakres częstotliwości | 47 ~ 53 Hz or 57 ~ 63 Hz (Zakres częstotliwości) | |||
| Zakres częstotliwości (Tryb bateryjny) | 50 Hz ± 0.25 Hz lub 60Hz ± 0.3 Hz | |||
| Overload | Temperatura otoczenia.<35°C105%~110%: UPS wyłączy się po 10 minutach w trybie bateryjnym lub przejdzie na bypass jeśli narzędzie jest normalne110%~130%: UPS wyłączy się po 1 minucie w trybie bateryjnym lub przejdzie na bypass jeśli narzędzie jest normalne>130%:UPS UPS wyłączy się po 3 sekundach w trybie bateryjnym lub przejdzie na bypass jeśli narzędzie jest normalne | |||
| Current Crest Ratio | 3:1 | |||
| Zniekształcenia harmoniczne | ≤3 % THD (obciążenie liniowe); ≤6 % THD (obciążenie nieliniowe) | |||
| Czas transferu | Tryb AC na tryb bateryjny | Zero | ||
| Inwerter na Bypass | 4 ms (Typowo) | |||
| Fala (Tryb bateryjny) | Czysta sinusoida | |||
| WYDAJNOŚĆ | ||||
| Tryb AC | 88% | 89% | 90% | |
| Tryb bateryjny | 83% | 87% | 88% | |
| BATERI E | ||||
| Typ baterii | 12 V / 9 AH | 12 V / 9 AH | 12 V / 9 AH | |
| Liczba | 2 | 4 | 6 | |
| Czas ładowania | 4 godziny ładowania do 90% pojemności (Typowo) | |||
| Natężenie ładowania | 1.0 A (max.) | |||
| Napięcie ładowania | 27.4 VDC ± 1% | 54.7 VDC ± 1% | 82.1 VDC ± 1% | |
| WYMIARY I WAGA | ||||
| Wymiary, G x S x W | 310 X 438 X 88 (mm) | 410 X 438 X 88 (mm) | 630 X 438 X 88 (mm) | |
| Waga netto (kg) | 12 | 19 | 29,3 | |
| ŚRODOWISKO | ||||
| Wilgotność podczas pracy | 20-90 % RH @ 0- 40°C (bez kondensacji) | |||
| Poziom hałasu | Mniej niż 50dBA @ 1 metr | |||
| ZARZĄDZANIE | ||||
| Smart RS-232 lub USB | Obsługuje Windows® 2000/2003/XP/Vista/2008/7/8, Linux, Unix i MAC | |||
| Opcjonalny moduł SNMP | Zarządzanie energią z menedżera SNMP i przeglądarki internetowej | |||
* Model Long-run jest dostępny tylko w systemach 200/208/220/230/240VAC.
** Zmniejszenie do 80% pojemności w trybie konwertera częstotliwości lub gdy napięcie wyjściowe jest dostosowane do 100/200/208VAC.
*** Specyfikacja produktu może ulec zmianie bez wcześniejjszego powiadomienia
PL


























dźwiękowy
błędu 27.
ekranie jest ciągły
ekranie jest ciągły

gają na dźwiękowy y co



błędu 43.
na ekranie jest ciągły


błędu 14.
na ekranie jest ciągły
