| Typ produktu | Okap kuchenny |
| Marka | ROSIERES |
| Kompatybilne modele | RHC 650 RB, RHC 650 IN, RHC 650 PN |
| Szerokość (cm) | 65 |
| Instalacja | Ścienna lub pod szafką |
| Wersja użytkowania | Wyciągowa (wyprowadzenie na zewnątrz) lub filtrująca (recyrkulacja wewnętrzna) |
| Zasilanie elektryczne | 220-240 V ~ 50/60 Hz (sprawdź tabliczkę znamionową) |
| Maksymalna moc oświetlenia | 40 W (żarowa E14) lub 28 W (halogenowa E14) lub 20 W (halogenowa G4) |
| Rodzaj oświetlenia | Wymienne żarówki (żarowe lub halogenowe) |
| Sterowanie | Prędkość ssania i oświetlenie |
| Filtr tłuszczu | Papierowy, gąbkowy lub metalowy w zależności od modelu; zmywalny lub jednorazowy |
| Filtr węglowy (aktywny) | Do wersji z recyrkulacją; wymiana co 4 miesiące |
| Zalecane czyszczenie | Wewnątrz/na zewnątrz co najmniej raz w miesiącu; metalowy filtr tłuszczu można myć w zmywarce |
| Minimalna odległość bezpieczeństwa (kuchenka elektryczna) | 60 cm |
| Minimalna odległość bezpieczeństwa (kuchenka gazowa/mieszana) | 75 cm (lub więcej, jeśli określił to producent kuchenki) |
| Instrukcje bezpieczeństwa | Odłączyć przed czyszczeniem; nie flambirować; nie używać bez filtra |
| Akcesoria w zestawie | Kołnierz wylotowy, zatyczka, kołki i wkręty montażowe, szablon montażowy (w zależności od modelu) |
| Dostępne części zamienne | Żarówki, filtry tłuszczu, filtry węglowe |
| Informacje ogólne | Użytek domowy; recykling zgodny z WEEE; serwis posprzedażowy ROSIERES |
Często zadawane pytania - RHC 650 RB, RHC 650 IN, RHC 650 PN ROSIERES
Pytania użytkowników dotyczące RHC 650 RB, RHC 650 IN, RHC 650 PN ROSIERES
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Okap kuchenny w formacie PDF za darmo! Znajdź swoją instrukcję RHC 650 RB, RHC 650 IN, RHC 650 PN - ROSIERES i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. RHC 650 RB, RHC 650 IN, RHC 650 PN marki ROSIERES.
INSTRUKCJA OBSŁUGI RHC 650 RB, RHC 650 IN, RHC 650 PN ROSIERES
PL Instrukcja montaçu i obstugi
Filtr przyciwthuszczowy
Tukovy filtr
Protitukovy filter
Aktivkohlefilter Charcoal filter Filtre a charbon actif Koolstofffilter Filto ai carboni attivi Filto al carbón activo Filtro de carvo activo
ΦIλtrpo ανθρακα
Filtr na wegiel
Filtr s aktivnim uhlikem
Uholny filter
Szenfilter
YrólJBhMy ΦnJIbTp

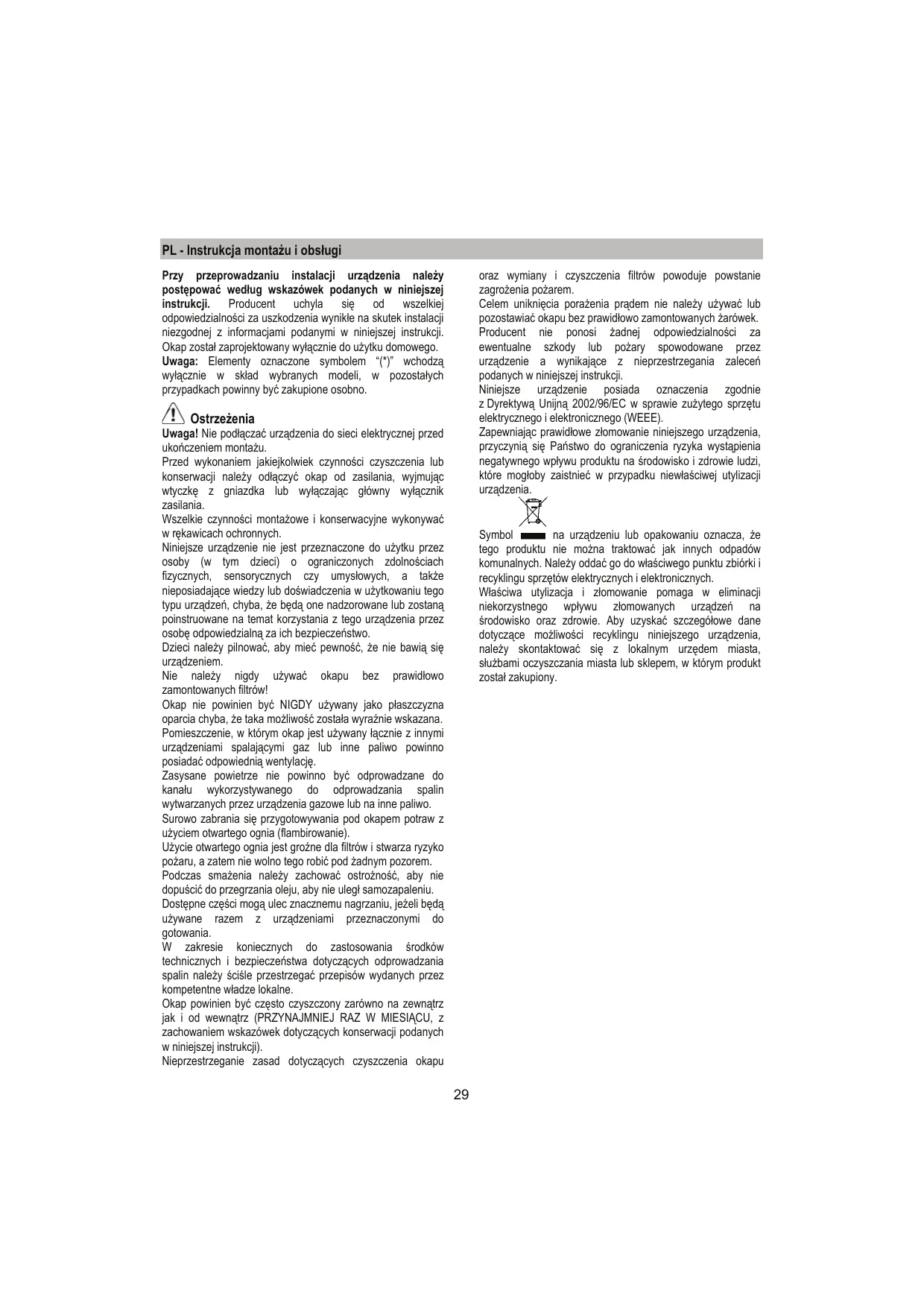

PL - Instrukcja montažu i obslugi
Przy przypoprowadzaniu instalacji urzadzenia nalez y postepoweakedlug wskazowek podanych w niniejszej instrukcj. Producent uchyla sie od wszelkiej odpowiedzialnosci za uszkodzenia winikle na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcj. Okap zostal zaprojektowy wylacznie do uzytku domowego.
Uwaga: Elementy oznaczone symbolem (^*) wchodz wyłacnie w sklad wybranych modeli, w pozostalych przypadkach powinny byc zakupione obso.
! Ostrzeżenia
Uwaga! Nie podlaczać urzadzenia do sieci elektrycznej przy ukońzeniem montazu.
Przed wykonaniem jakiejkolwiek czynosci czyszczenia lub konserwacci nalezy odlaczyc okap od zasilania, wyjmujac wyczke z gniaźdka lub wączajac glowy wącznik zasilania.
Wszelkie czynnosci montażowe i konserwacyjne wykonywać w rekawicach ochronnych.
Niniejsze urzadzenie nie jest przyznaczone do uzytku przyez osoby (w tym;dzieci) o agricanzonych zdolnosciach fizycznych, sensorycznychczy umyslowych, a takze neposiadajace wiedzy lub doswiadczenia w uzytkowaniu tego typu urzadzeni, chyba, ze beda one nadzorowane lub zostana poinwuorean na temat korzystania z tego urzadzenia przyez osobe odpowiedzialna za ich bezpieczentwo.
Dzieci nalezy pilnowac, abyMIC pewnosc, ze nie bawia sie urzadzeniem.
Nie nalezy nigdy uzywac okapu bez prawidlowo zamontowanych filtrów!
Okap nie powinien byc NIGDY uzywany jako plaszczyznar oparcia chyba, ze taka moziwość zostala wyrażnie wskazana. Pomieszczuminium, w ktorym okap jest uzywamy sącznie z innymi urzadzeniami spelajacyymi gaz lub innne paliwo powinno posiadć odpopiewiednia wentlącie.
Zasysanegowiatrize niewopinno byc odprowadzane do kanalu wykorzystwyanego do odprowadzania spalin wytwarzanych prze urzadzenia gazowe lub na innate paliwo. Surowo zabrania sie przygotowyyania pod okapem potraw zuzymiem otwartego ognia (flambirowanie).
Uźycie oztwartego ognia jest groźne dla filtrów i stwarza ryzykopożaru, a zatem nie wolnoideo robić pod zadnym pozorem. Podczas smażenia naleź zachować ostrożnosć, aby niedopuścić do przyegrzanía oleju, aby nie uleql samozapaleniu.
Dostepegne czeci moga ulec znacznemu nagržani, jejeli béduzywane razem z urzadzeniami przyznaczonymi dogotomania.
W zakresie koniecznych do zastosowania srodkow technicznych i bezpieczneistwa dotyczych odprowadzania spalin nalezy scise przyestrzegać przyepisow wydanych przyez kompetente wladze lokalne.
Okap powinien byc czesto czyszczony zarowy na zewnatrj jak i od wewnatrz (PRZNYAJMNIEJ RAZ W MIESIACU, z zachowianiem wskazówek dotyczych konserwacci podanych w niniejszej instrukcjji).
Nieprzestrzeganiezasad dotyczych czyszczenia okapu
oraz wymiany i czyszczenia filtrów powoduje powstanie zagrozenia pozarem.
Celem unikniecia porazenia pradem nie nalezy uzywać lub pozostawiac okapu bez sprawlowo zamontowanych zarówek.
Producent nie ponosi zadnej odpwiedzialnosci za ewentualne szkody lub pozary spowodOWane przyez urzadzenie a winikajace z nieprzestrzegania zalecen podanych w niniejszej instrukcj.
Niniejsze urzadzenie posiada oznaczenia zgodnie z Dyrektywa Unijna 2002/96/EC w sprawie zuzytego sprzetu elektryczego i elektroniczego (WEEE).
Zapewniajac prawidlowe złomowanie niniejszego urzadzenia, przyczynia sie Państwo do ograniczenia ryzyka wystapienia negatywnego wplywu produktu naŚrodowisko i zdrowie ludzi, ktoře mogłowby zaistnieć w przypadku niewlasciwej utyizacji urzadzenia.
Symbol na urzadzeniu lub opakowaniu oznacza, ze tego produktu nie:noza traktowac jak innych odpadow komunalnych. Nalezy oddac go do wsiciwoego punktu zbiorki i recycl Klingu spreztow elektrycznych i elektronicznych.
Własciwa utylacja i złomowanie pomaga w eliminacje neikorzystnégo wptywu zlomowanych urzadzen naŚrodowisko oraz zdrwie. Aby uzyskać szczególowe dane dotyczawe最容易 recyklinger nimiejszego urzadzenia, nały skont⁺tatač sie zlokalmnym urzędetem miasta, szląbami ocśyszczania miasta lub sleckem, w ktorym produkt zostal zakupioniy.
Obsluga
Urzadzenia möglich uzywać jako wymiag (odpwadzanie oparów na zewnatrz) badź jako pochłianacz (opary są filtrowane i odpwadzane z powrotem do pomieszczenia).
Okap praticjocy jako wyciag
Okap wyposaźony jest w górnny otwor odpradowazajcy powietrze na zewnatrix B1 i w otwor tylyn B2* (opcja).
Po dokonaniu wyboru otworu oprowadzajacego powietrze (gorny lub tylny), nalezy zainstalować kolnier C, oraz zamknac otwor nie uzywany zatyczka D* (moze byc obecna w wyposazeniu urzadzenia).
Nota: w niedtorych modelach gorny otwor B1 jest zamkniety: nalezy zdecdowanie nacisnac, aby oderwac i usunac wstepnie nacieta czesc zamykajca otwor spustowy.
Uwaga! wstepnie nacieta częsć nieMZe bozyc ponownie zalożona, nalezy zatem wykonac ten zagie tylko, gezeli ma sie pewnosć co do poprawnosci wykonywanego montaź.
Uwaga! W niedtorych modelach tylny otwor odpradowazajc ypowietrze, oprocz zatyczki (jezeli jest montowana), moze posiadc dodatkowo czesc plastykowa E1 lub E2. W takim wypadku nalezy usunan' ja, poslugujac sie szczypcami i krajarka.
Sprawdzić,czy selektor wciag / pochlaniacz (znajdujacy sie wewnatrz okapu)Gznajduje sie w pozycji „wciag" (A).
Okap pracujacy jakochoplianacz
W przypadiku, gdyby nie bylo mözliwe odprowadzanie dymu i pary kuchni na zewnatrz, można uzywać okapu w wersiji filtrujacej. Montujac filtr grelowy dmyi i para będa pochłaniane poprzej sziatke, umieszczona z przydodu nad panelem sterownikcy. Sprawdzic,czy selektor wyciag / pochlaniacz (znajdujacy sie wewnatrz okapu) G znajduje są w poźycji „pochlaniacz" (F).
Modele okapów, króre nie posiadaj wentrej yciagowego, fungcjonuja wylacznie jako wciag i musza byc polaczone z urzadzeniem wciagowym (nie zawartym w wyposażeni).
Wskazówki dotyczę podlączenia są dostarczane razem z zewétrznym urzadzeniem wymiagowym.
Instalacja okapu
Minimalna odleglosc między powierzchnia, na ktorey znajduja sie naczynia na urzadzeniu grzejnym a najnzsa czȩcią okapu kuchenennego powinna winosic nie mniej nit 60cm w przypadku kuchenek elektrycznych i nie mniej nit 75cm w przypadku kuchenek gazowych lub typu mieszanoego.
Ježeli w instrukcji zainstalowania kuchni gazowej podana jest wększa odlegość,NSE do takich wskazań.
! Polaczenia elektryczne
Napięcie sieciowe musi odpwiatadc napiȩci wskazanemu na tabliczce umieszczonej w wewnetrznej czeci okapu. Jeśli okap jest wyposaźony we wtyczke,NSEZY ja podlaczyc do gniadzka zgodnégo z obowiazujacymi normami i umieszczonego w latawo dostepnym要比scu, rawnieź po zakończonej instalacji. Jeśli okap nie jest wyposaźny we wtyczke (bezpośrednie dostapzenia die sieci) lub wtyczkaNieznajduje sie w latawo dostepnym要比scu, rawnieź po zakończonej instalacji,NSEZY zastosowej znormalizowy wylacznik dwubiegunowy, kótry uzobołowic calkowite odciepie od sieci elektrycznej w warunkach nadpradowych kategorii III, zgodnia z zaasadami instalacji.
Uwaga! Przed ponownym podlaczeniem obwodu okapu do zasilania i sprawdzeniem poprawnosci和他的dzialania nalezy sie zawsze upewnic,czy przydwod zasilajacy jest prawidlowo zamontowany.
Uwaga! Jeźeli przywośd zasilajczy niedłaczny ulegnie uszkodzeniu, to powinien on byc wymieniony u wytrocy lub w spezialistycznym zakladzie naprawczym albo przyez wykalifikowaną osobę w celuunikównia zagrozenia.
Instalacja okapu
OkapMZebyc montowanydo sciany lub do szafki kuchennej.Zastosowac schemat wiercia H (jezeli zawarty jest w wyposazeniu), lub przystawic okap do sciany lub do szafki kuchennej i zaznaczyc olowskiem otwory do wiercia.
Montaž okapu do sciany - wiercić otwory w scianie i umieśćkolki J oraz wkrty K. Usunac siatke i zwiesić okap na 2 wkrtech, po czym od wewnatrz wkrćic trzechi wkręt L i dokrćic wzystkie wkrty.
Montaž okapu do szafki kuchennej - umocowac akap od wewnatrz szafki, poslugujac sie 4 wkretami M.
Dzialanie okapu
Okap jest wyposaźony w panel sterowania z regulacja prędkość turbiny zasysajacej oraz wącznikiem oswietlenia przyestrzeni roboczej pod okapem. W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, danezy uzywać okapu ustawionego na najwyȩSZA prędkość. Zaleca są uruchomienie okapu 5 minut przystablishiem do gotowania jakichkolwiek potraw i pozostawienie go wączonym jestsze przy czek tomocny gotowania. Oślona od pary N^* musi byc zawsze wysuneta. Jeźeli urȩdzenia jest wyposzazone w zawór elektryczny lub techniczny klawiszne i/lub przycziski oraz sukreska sluż do sterowania oswietleniem i otwarciem i zamykaniem zaworu.
Konserwaca
Uwaga! Przed wykonaniem jakiejkolwiek czynnosci czyszczenia lub konserwacje sązy odłacZYc okap od zasilania wyjmujac wtyczke z gniazdka lub wyluczajc glówny wylącznik zasilania.
Czyszczenie okapu
Okap nalezy czesto czyscić, tak wewnatrix jak i na zewnatrix (przynajmiecj z ta sama czestotliwość, z ktora wykonuje sie czyszczenie filtrów tuszczowych) przy uzyciu szmatki nawilzonej lagodnymi srodkami. Nie nalezy uzywać srodkB sciernych.
NIE STOSOWAC ALKOHOLU!
Uwaga: Nieprzestrzeganie przejów dotyczych czyszczenia urzadzenia i wymiany filtrów powodujegowstanie zagrożenia poźarem. Zaleca sie zatem przestrzeganie podanych wskazówek.
Producent nie ponosi zadnej odpwiedzialnosci za ewentualne uszkodzenia silnika lub pozary wynikajace z nieprestrzeganiazasad konserwacci oraz wzmiankowych wyzej instrukcj.
Filtr przyciwtluszczowy
Zatrzymuje czastki tlusczcu pochodzace z gotowania.

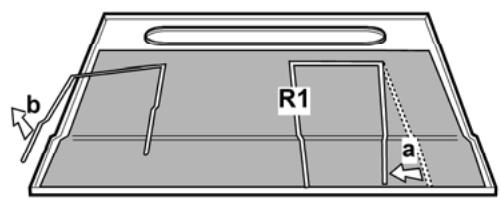

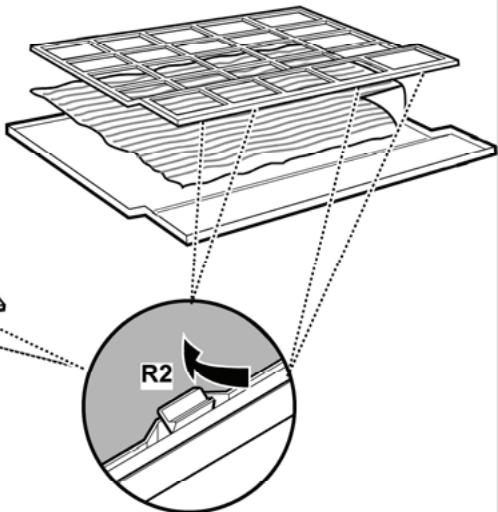

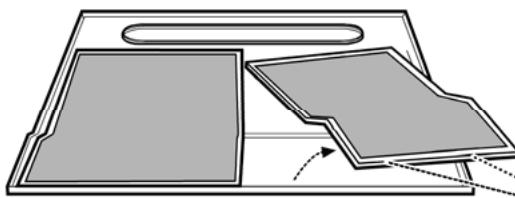

Jesli umieszczony jest on wewnatrix katki wspornikowej,\ moze byc Jednym z nastepujacych typow:
Filtr papierowy wymiennieć nalezy raz na mieszć lub czȩciej, jestli w.gojo górné.czȩci pojawia sie zarabwuminium. W tych przypadkach zarabwuminium to widoczne jest przyez otwor w kratce.
Filtr gąkowy naleź oczyszczacciepowa mydlana raz na mieszstawymienić po kazdych 5 lub 6 operacjach mycia.

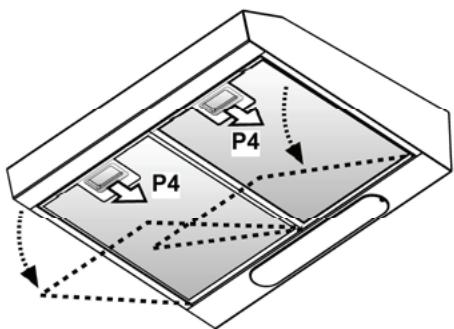

Filtr metalowy naleźczyciecz raz na mieszymi z pomocag detergentów nie zawierajych srodkow ciernych, recknie lub w zmywarce, ustawiać niska temperature zmywania i krótki czas przypacz podczas mycia w zmywarce filtr przechiwłuszczowy metaliczny要去 odbarwo, alewoje charakterystyczne checy fitrowania absolutnie Niezmienie sie. Aby wyjac filtr przechiwłuszczowy, naleź otworzycieiatke, poslugujiac są zaczepami P, po czym uwolnic filtr z zaciskowy R1 lub R2.
Filtr metalowy samonosny nie posiada siatki podpierajacej i aby wyjac filtr, nalezy pociagnć sprezyn o化解piajace P4 w kierunku do tytu, po czym wyjmawac filtr w kierunku w dól.
Filtr na wegiel (tylko dla versji filtrujacej)
Zatrzymuje przykre zapachy pochodźace z gotowania.
Nasycenie filtra nastepuje po krotszym lub dluzszym okresie uzytkowania w zaleznosci od rodzaju kuchni i od regularnosci z jakaj jest wykonywane czyszczenen filtra tuszczowego. Wklad filtra powinien byc w kaźdym razie wymieniony po uplywie nie wiecjnz czterech miesiecy.
NIE wolno myc lub regenerowac filtra.
Moze byc nastepujacego tipo:

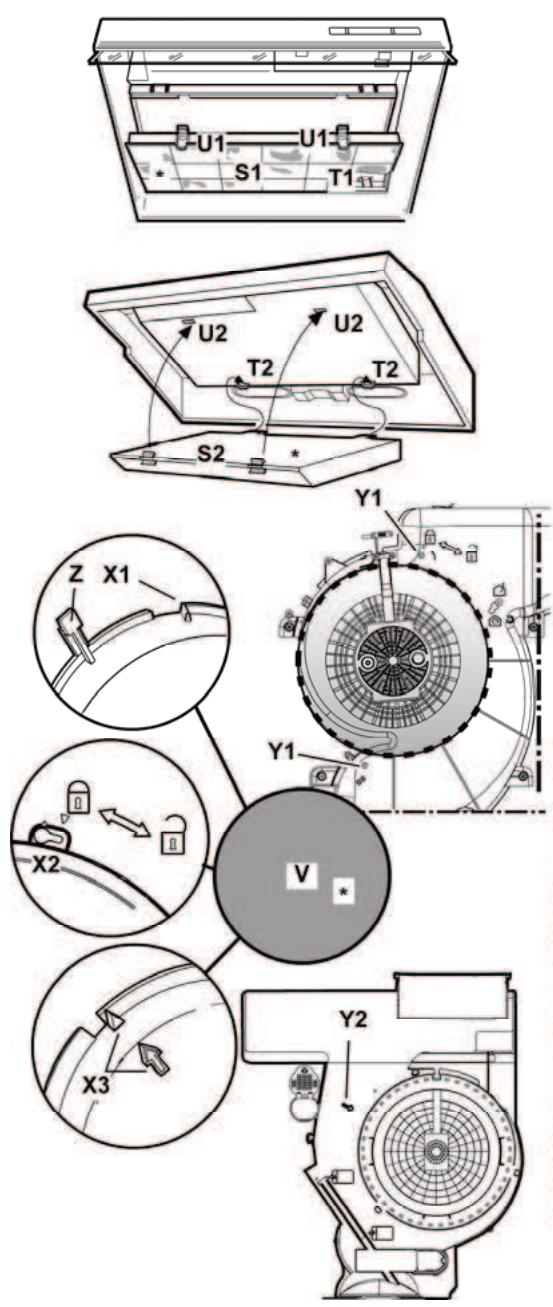

Prostokatny S1, S2 lub S3:
Montaz filtru (S1 lub S2): wsunac tylncazesc T i zacepić z przodu (U).

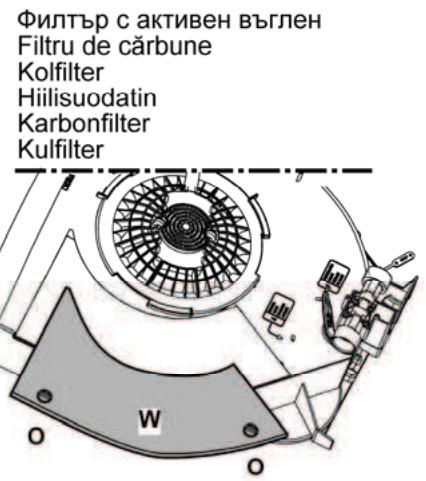

Montaž filtru (S3): Usança Pokrywê W,Pokrecajac o 90s gale O.
Umieść materczyk węgly wewnatrix ramki, po czym umocowych go pokrćajoc 90s galke O, nastepnie umieść sukrywe.
Aby wymontowac filtr, nalezy postepowac w sposob odwrotny.
Częsć obrotowa (V1 - V2 - V3 - roźne modele):
Polaczenia bagnetowe: umieść czȩc na srodku siatkji, która stanowi oslone silnika w taki spośob, aby punkty X1 lub X2 lub X3 obcene na filtrze odpowiadaly punktom Y1 lub Y2 lub X3 obecnym na oslonie od pary, cz tym wykonac obrôt w kierunku obrotu wskazowej zegara. Aby wymontowy czȩc, naleź wykonac obrôt w kierunku odwrotnym; przytem unieść lekko klin Z (jeźeli jest obecnny).
Wymiana lampek
Przed przystapieniem do jakichkolwiek operaci zwiazanych z konserwacja urzadzenia, daneź odlacZYc okap od zasilania energia elektryczna.
Uwaga! Nie dotykać zarówek dopóki są gorace.
Wymiana lamp 40W - wykrećić uszkodzona zařość i wymiNIC ja. Stosowć zařość max 40 W E14. Aby dojsć do zařowicki, naleź usunć siatk ochronna.

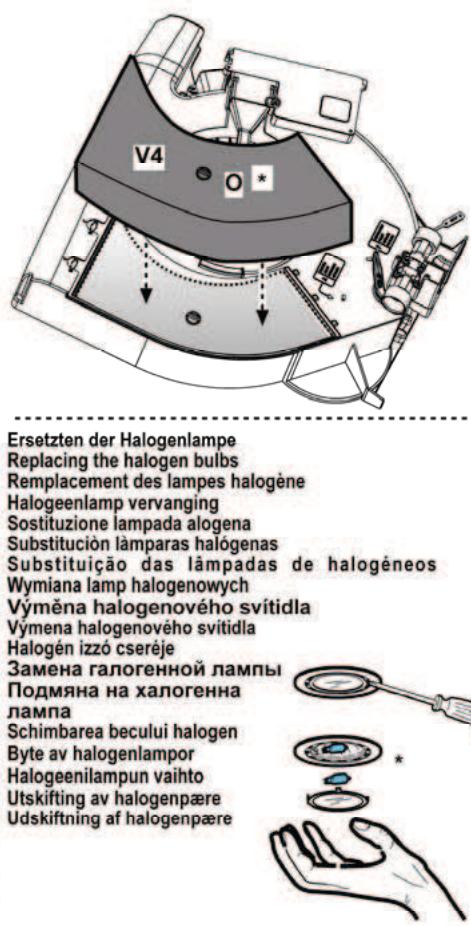

Wymiana lamp halogenowych - dojsc do siedziby lampy, wyjac ochrone, uzywajac jak podnosnik maly szubokret.
Wymienic lampe uszkodzona
Uzywac tylko zarowek halogenowych max 20W (G4); niedotykać zarowek. Umieść placonierę (plafoniera musi zaskoczyc).
W przypadku, gdy oświetlenie nie dziala sąȩzy najpiwowe sprawdzić,czy lampki zostaly prawidlowo zamontowane.
Jeźeli po przyepamadzeniu takiej kontroli oswietlenie nadal niedziała, naleź zworcić sie do serwisu.
Udrzije ccastice tukov pochodzajucich z varenia.
PL - Uwaga! Wasz okap maybe wyposazony w inna zarowke niz ta, ktora dostala wymieniona w instrukcji. Zarowke uszkodzona nalezy wymienic na nowa tego samego typu, zwracajuc uwage na oznakowania znajdujac sie przy otworze zarowyk oraz na ponijsza tabele.
| Typ | Woltaż | Gniazdko | Piktogram | |
| Halogen | 28W | E14 | ||
| Jarzeniówka | 40W | E14 |
