Typ produktu	Czujnik ruchu na podczerwień
Marka	Brennenstuhl
Model	PIR 180
Wymiary (dł. x wys. x gł.)	12,5 x 8,5 x 7,5 cm
Waga	120 g
Zasilanie	230 V AC (podłączenie sieciowe)
Kąt detekcji	180°
Zasięg detekcji	Do 12 metrów (w zależności od temperatury)
Próg zmierzchowy	Regulowany (dzień/noc)
Opóźnienie czasowe	Regulowane od 5 sekund do 5 minut
Główne funkcje	Wykrywanie ruchu, automatyczne przełączanie oświetlenia, ochrona przed zmierzchem
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką. Nie używać środków ściernych.
Bezpieczeństwo	Instalacja przez wykwalifikowanego elektryka. Przed przystąpieniem do czynności odłączyć zasilanie.
Części zamienne i naprawialność	Brak dostępnych części zamiennych. W przypadku awarii wymienić urządzenie.
Stopień ochrony	IP44 (chroniony przed bryzganiem wody)
Temperatura pracy	-20°C do +50°C
Gwarancja	2 lata

Często zadawane pytania - PIR 180 BRENNENSTUHL

Jak zainstalować czujnik PIR 180?

Instalacja musi być wykonana przez wykwalifikowanego elektryka. Zamocuj czujnik na ścianie lub suficie na wysokości 2–2,5 metra. Podłącz go do sieci 230 V zgodnie ze schematem połączeń dostarczonym w instrukcji.

Jak ustawić próg zmierzchowy?

Obróć potencjometr oznaczony LUX, aby dostosować poziom jasności, przy którym czujnik się aktywuje. W pozycji dziennej działa przy pełnym świetle, w pozycji nocnej tylko w ciemności.

Jak ustawić opóźnienie czasowe?

Użyj potencjometru TIME, aby ustawić czas świecenia po wykryciu ruchu. Zakres wynosi od 5 sekund do 5 minut. Obróć zgodnie z ruchem wskazówek zegara, aby zwiększyć.

Dlaczego czujnik się nie włącza?

Sprawdź zasilanie (wyłącznik), ustawienie progu zmierzchowego (zbyt niski w ciągu dnia) oraz czy strefa detekcji nie jest zablokowana. Upewnij się również, że temperatura otoczenia jest zbliżona do temperatury ludzkiego ciała.

Czujnik włącza się bez wyraźnej przyczyny, co robić?

Może to być spowodowane przez zwierzęta, poruszające się gałęzie lub odbicia ciepła (przewody grzewcze). Zmniejsz czułość lub zmień kierunek czujnika.

Jaki jest maksymalny zasięg czujnika?

Zasięg wynosi około 12 metrów przy temperaturze 20°C. W zimnych warunkach może się zmniejszyć. Czujnik obejmuje kąt 180°.

Czy mogę używać tego czujnika na zewnątrz?

Tak, jest przeznaczony do instalacji na zewnątrz ze stopniem ochrony IP44, odpornym na bryzgi wody. Unikaj jednak bezpośredniego narażenia na ulewny deszcz.

Jak wyczyścić czujnik?

Użyj miękkiej, suchej szmatki do usunięcia kurzu. Nie używaj detergentów ani rozpuszczalników, które mogłyby uszkodzić soczewkę.

Czy czujnik miga podczas uruchamiania?

Krótkie miganie jest normalne przy włączaniu zasilania i oznacza inicjalizację urządzenia. Jeśli miganie nie ustaje, sprawdź połączenia.

Co zrobić, jeśli czujnik pozostaje stale włączony?

Sprawdź, czy ustawienie opóźnienia czasowego nie jest zbyt długie. Jeśli problem nadal występuje, czujnik może być uszkodzony. Spróbuj odłączyć zasilanie na 10 sekund, a następnie ponownie je włączyć.

INSTRUKCJA OBSŁUGI PIR 180 BRENNENSTUHL

Instrukcja instalacji i obsługi Czujnik ruchu na podczerwień PIR 180

Cieszymy się, że zdecydowali się Państwo na zakup czujnika ruchu.

Instrukcję obsługi należy przeczytać przed rozpoczęciem instalacji oraz zachować ją na wypadek konieczności sprawdzenia w niej informacji w przyszłości.

WAŻNE: Prosimy nie dokonywać żadnych zmian technicznych produktu. Produkt ten nie nadaje się do użytku w połączeniu ze ściemniaczami oświetlenia. Instalację czujnika ruchu musi przeprowadzić wykwalifikowany specjalista elektryk zgodnie z przepisami IEC dotyczącymi okablowania (kabel sztywny 0,75 - 1,50 mm²). Instalacja musi nastąpić zgodnie z narodowymi przepisami i prawami. W wielu krajach istnieją dodatkowe wymogi do narodowych przepisów. Przed rozpoczęciem prac przy instala-

cjach elektrycznych należy upewnić się, że napięcie jest odłączone (bezpiecznik / wyłącznik główny). Czujnik ruchu może być stosowany wyłącznie do włączania lampy.

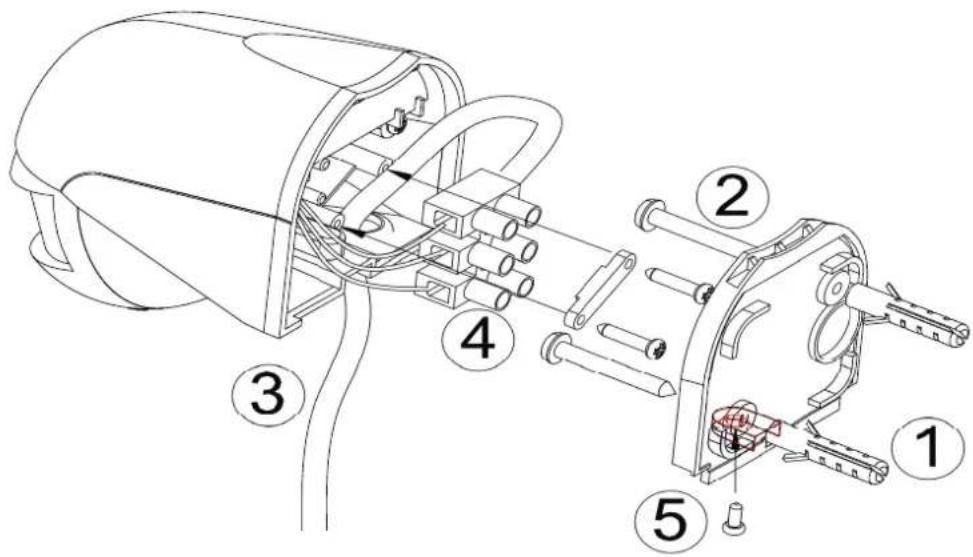

① płytka montażowa
② śruba do mocowania na ścianie
③ obudowa sensora
④ listwa zaciskowa
⑤ śruba do mocowania płytki montażowej

PL

Instrukcja obsługi

PIR 180

MIEJSCE MONTAŻU JEDNOSTKI

Przy wyborze miejsca montażu należy mieć na uwadze następujące wskazówki:

1. Sensor osiąga optymalną wydajność, gdy jest umieszczony na wysokości 2,5 metra.

2. Nie umieszczać czujnika w sąsiedztwie drzew lub krzewów, ponieważ przy deszczowej lub wietrznej pogodzie może to prowadzić do niewłaściwych reakcji urządzenia.

3. Zasięg i czułość zależą od temperatury oto- czenia. W związku z tym należy unikać mo- cowania czujnika w pobliżu źródeł ciepła, jak np. wyciągi dymowe, lub ustawiania go w ich kierunku, ponieważ może to również powodować niewłaściwe reakcje.

4. Unikać ustawiania czujnika w kierunku źródeł jasnego światła, ponieważ jednostka nie będzie działać, gdy pokrętło LUX zostanie ustawione na tryb nocny (pozycja D).

5. Unikać umieszczania czujnika w pobliżu powodujących silne zakłócenia źródeł pół elektromagnetycznych, gdyż mogą one powodować niewłaściwe reakcje urządzenia.

PIR 180

Instrukcja obsługi

PL

1. Sensor reaguje najbardziej na ruchy, które odbywają się poprzecznie do monitorowanego obszaru. Słabiej wykrywane są ruchy, które, zachodząc bezpośrednio przed sensorem, zbliżają się lub oddalają od niego. Jednostkę należy zamocować w taki sposób, aby była ona ustawiona w kierunku obszarów, w których mają być wykrywane ruchy.

MOCOWANIE JEDNOSTKI (patrz: ilustracja) Upewnić się, że przez kabel sieciowy nie płynie prąd. Przed rozpoczęciem pracy przy instalacji elektrycznej, należy odłączyć na- pięcie lub wyjąć odpowiedni bezpiecznik.

1. Odkręcić śrubę (5) płytki montażowej (1), zdjąć obudowę sensora (3) i wyjąć listwę zaciskową (4) z obudowy.
2. Za pomocą śrub do mocowania na ścianie (2) przytwierdzić płytkę montażową (1) w miejscu montażu.
3. Podłączyć kabel sieciowy oraz kabel zasilający lampy do listwy zaciskowej (4) zgodnie z opisem na rysunku, przy czym kable z

PL

Instrukcja obsługi

PIR 180

obudowy należy poprowadzić przez dołączoną uszczelkę gumową. Następnie przymocować kabel sieciowy przy pomocy zacisku do kabli. Ponownie wpasować listwę zaciskową. Za pomocą odpowiednich śrub do mocowania płytki (5) przytwierdzić obudowę sensora (3) do płytki montażowej (1). Po zakończeniu montażu można rozpocząć ustawianie obszaru monitorowanego oraz statusu funkcji czujnika ruchu.

TEST RUCHU:

Gdy czujnik ruchu zostanie podłączony do napięcia, rozpoczyna się 1-minutowa faza »NAGRZEWANIA«, po czym urządzenie przechodzi automatycznie w tryb »AUTO MODE«. W momencie, gdy czujnik znajdzie się w trybie »AUTO MODE«, mogą Państwo przeprowadzić test ruchu, ustawiając pokrętło LUX w pozycji „dzień” (*), a pokrętło TIME przesta-wiając na minimum (-). Obszar monitorowany można sprawdzić poprzez zbliżenie się do czujnika ruchu. Gdy tylko czujnik ruchu odbierze sygnał (np. ruch osoby) w monitoro-

wanym przez siebie obszarze, spowoduje to włączenie się lampy, która będzie świecić przez czas, który jest wstępnie ustawiany. Obszar detekcji można dostosować do indywidualnych potrzeb poprzez poziome lub pionowe przestawienie główki sensora.

Po zakończeniu testu ruchu REGULATOR LUX należy przestawić w pozycję „noc” (D), aby upewnić się, że czujnik ruchu będzie pracował tylko w nocy, a następnie – za pomocą REGULATORA TIME – ustawić żądany czas świecenia.

USTAWIANIE CZUŁOŚCI REAKCJI:

Czujnik ruchu posiada wbudowany sensor, który potrafi odróżnić światło dzienne i ciemność.

Pozycja (*) wskazuje, że podłączona lampa będzie włączana przez czujnik ruchu w dzień i w nocy.

Pozycja (D) wskazuje, że podłączona lampa będzie włączana przez czujnik ruchu tylko w nocy. Za pomocą pokrętła LUX można ustawić żądane natężenie światła, przy którym następuje włączenie lampy.

PL

Instrukcja obsługi

PIR 180

USTAWIANIE CZASU ŚWIECENIA:

Czas świecenia to czas, w którym włączona jest lampa po jej uruchomieniu przez czujnik ruchu. Czas świecenia można ustawić w zakresie od ok. 10 sekund do ok. 4 minut. Przekręcenie pokrętła TIME z (+) na (-) powoduje skrócenie czasu świecenia.

Uwaga: Każde wykrycie ruchu powoduje, że czas świecenia zaczyna być liczony od początku.

DANE TECHNICZNE

NAPIĘCIE W SIECI: 220-240 V\~ 50 Hz MOC ZAŁĄCZALNA: max. 1000 W dla żarówek max. 300 W dla świetlówek max. 150 W dla LED-ó

KĄT MONITOROWANIA: ok. 180° w poziomie i 60° w pionie

ZASIĘG: maks. 12 metrów CZAS ŚWIECENIA: możliwy zakres regulacji od 10 (±5) sekund do 4 (±1) min.

PIR 180

Instrukcja obsługi

PL

CZUŁOŚĆ REAKCJI:

możliwy zakres regu- lacji między światłem dziennym i nocą

TEMPERATURA

ROBOCZA:

-10° C-+40° C

STOPIÉN OCHRONY:

IP44

DEKLARACJA ZGODNOŚCI UE

Deklaracja zgodności UE jest zdeponowana u producenta.

UTYLIZACJA

Sprzęt elektryczny należy utylizować w sposób bezpieczny dla środowiska naturalnego! Urządzenia elektryczne to nie domowe śmieci czy odpadki.

Zgodnie z dyrektywą Unii Europejskiej 2012/19/UE dotyczącą urządzeń elektrycznych i elektronicznych, zużyty sprzęt elektryczny należy gromadzić osobno i przekazywać do ponownego przetworzenia. O możliwościach utylizacji wysłużonego urządzenia dowiedzą się Państwo w urzędzie miasta lub gminy.
