INSTRUKCJA OBSŁUGI BIAA 13, BIAA 13 FX INDESIT

LODÓWKO - ZAMRAŻARKA Spis treści Instrukcja obsługi, 2 Serwis Techniczny, 5 Opis urządzenia, 9 Zmiana kierunku otwierania drzwi, 11 Instalacja, 40 Uruchomienie i użytkowanie, 40 Konserwacja i utrzymanie, 42 Zalecenia i środki ostrożności, 42 Anomalie i środki zaradcze, 43

Przed zwróceniem się do Serwisu Technicznego: • Sprawdzić, czy anomalia może być usunięta samodzielnie (I> patrz Anomalie i ich usuwanie). • Jeśli, pomimo wszystkich kontroli, urządzenie nie działa, a usterka nie została wykryta i dalej występuje, wezwać najbliższy serwis Techniczny. Należy podać: • rodzaj anomalii • model urządzenia (Mod.); • numer seryjny (S/N); Te dane znajdują się na tabliczce znamionowej w lodówce, po lewej stronie w dolnj jej części. Zwracajcie się wyłącznie do upoważnionego Serwisu Technicznego i domagajcie się zainstalowania tylko i wyłącznie oryginalnych części zamiennych:

Instrukcje dotyczące użytkowania są takie same dla różnych modeli, dlatego też rysunki mogą przedstawiać inne szczegóły niż w zakupionym urządzeniu. Opis bardziej skomplikowanych elementów znajduje się na następnych stronach.

1 PEZINHO de regulação 2 Compartimento para CONSERVAÇÃO 3 Recipiente para gelo Ice3 *. 4 Compartimento para CONGELAÇÃO e CONSERVAÇÃO* 5 Gaveta para FRUTAS e HORTALIÇAS * 6 Selector de FUNCIONAMENTO DO FRIGORÍFICO 7 Caixa FRESH BOX para CARNE e QUAIJO * 8 WINE RACK *. 9 PRATELEIRA *. 10 LÂMPADA (veja a Manutenção) 11 Selector de FUNCIONAMENTO DO CONGELADOR 12 Prateleira extraível da porta VÃO PARA GUARDAR OBJECTOS * 13 Prateleira para GARRAFAS

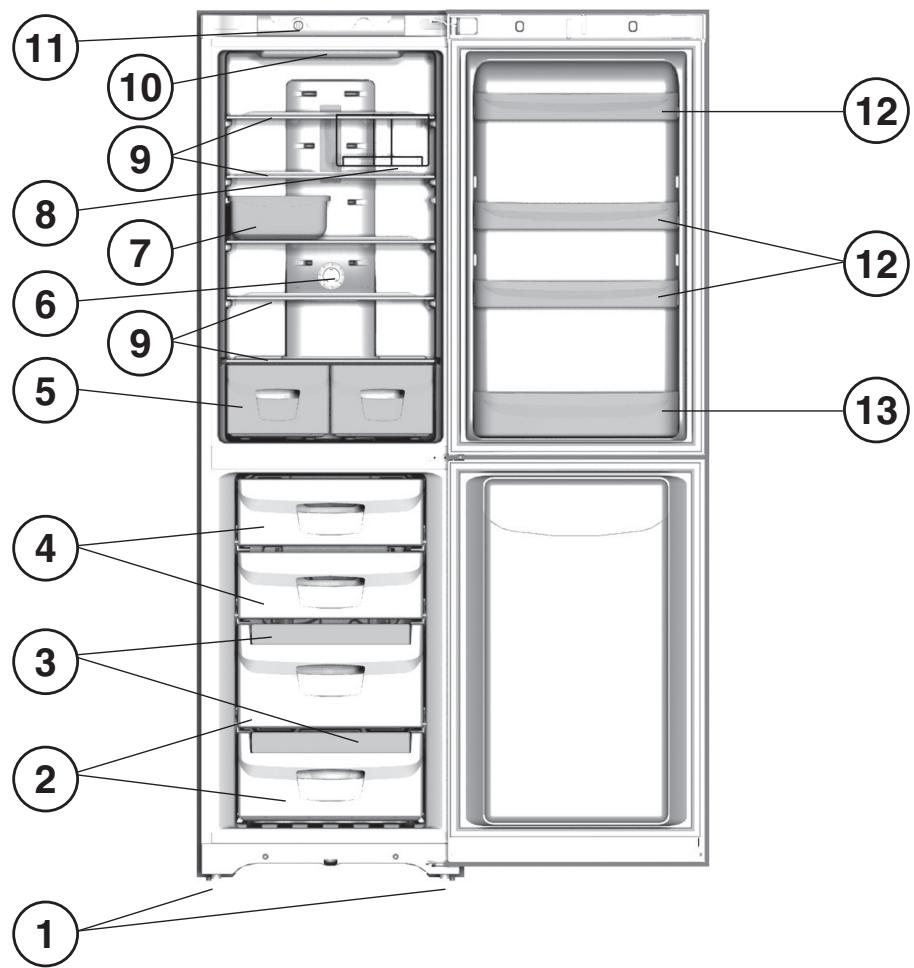

1 NÓŻKA regulacyjna 2 Komora PRZECHOWYWANIE 3 Wanienka na lód Ice3 *. 4 Komora PRZECHOWYWANIE* 5 Szfladka OWOCE i WARZYWA * 6 Pokrętło DZIAŁANIE LODÓWKI 7 Pojemnik FRESH BOX na mięsa i ryby * 8 WINE RACK * 9 PÓLKI *. 10 Żarówka (patrz Konserwacja) 11 Pokrętło DZIAŁANIE ZAMRAŻARKI 12 Wyjmowalna półeczka NA ROŻNE PRZEDMIOTY * 13 Specjalna półka na BUTELKI

Zmienna ilość i pozycja, znajduje się tylko w niektórych modelach.

Zmiana kierunku otwierania drzwi * Znajduje się tylko w niektórych modelach.

PL Instalacja ! Należy zachować niniejszą książeczkę instrukcji dla przyszłych konsultacji. W razie sprzedaży, odsprzedania, czy przeniesienia urządzenia w inne miejsce należy upewnić się, by przekazane została ono razem z instrukcją, aby nowy właściciel zapoznać się mógł z działaniem urządzenia i z odnośnymi informacjami. ! Należy uważnie przeczytać instrukcję obsługi gdyż zawiera ona ważne informacje dotyczące instalacji oraz właściwego i bezpiecznego użytkowania urządzenia.

Ustawienie i podłączenie

Ustawienie 1. Ustawić lodówko-zamrażarkę w pomieszczeniu przewiewnym i nie wilgotnym. 2. Nie zasłaniać kratek wentylacyjnych: sprężarka i skraplacz wytwarzają ciepło i wymagają dobrego przewiewu powietrza w celu właściwego funkcjonowania i oszczędności energii elektrycznej. 3. Pomiędzy górną częścią urządzenia i ewentualnymi meblami pozostawić co najmniej 10 cm, a co najmniej 5 cm pomiędzy ściankami bocznymi i meblami. 4. Lodówko-zamrażarkę ustawiać daleko od źródeł ciepła (promieni słonecznych, kuchenki elektrycznej). 5. Aby utrzymać optyamlną odległość produktu od ściany mieszkania należy zamontować odpowiednie części odległościowe, które znajdują się na wyposażeniu i według instrukcji. Wypoziomowanie 1. Ustawić lodówko-zamrażarkę na podłodze płaskiej i sztywnej. 2. Jeśli podłoga nie jest idealnie pozioma, dokonać kompensacji poprzez dokręcenie lub odkręcenie przednich nóżek. Podłączenie do sieci elektrycznej Po transporcie ustawić lodówko-zamrażarkę w pozycji pionowej, a podłączyć do sieci elektrycznej dopiero po 3 godzinach. Przed włożeniem wtyczki do gniazdka sprawdzić, czy: • gniazdko posiada odpowiednie uziemienie i zgadza się z obowiązującymi przepisami; • gniazdko jest w stanie wytrzymać maksymalne obciążenie mocy lodówko-zamrażarki, jaka jest wskazana na tabliczce znamionowej, znajdującej się po lewej stronie u dołu w komorze lodówki (na przykład 150W); • napięcie zasilania musi zawierać się w wartościach podanych na tabliczce znamionowej, znajdującej się u dołu, po lewej stronie (na przykład 220-240V); • gniazdko musi być kompatybilne z wtyczką urządzenia. W przeciwnym wypadku zażądać od autoryzowanego technika wymiany wtyczki (I> patrz Serwis); nie używać przedłużaczy lub rozgałęźników. ! Tak ustawić lodówko-zamrażarkę, aby przewód elektryczny i gniazdko prądu były łatwo dostępne. ! Kabla nie wolno zginać i uważać, aby nie został zgnieciony. ! Przewód elektryczny musi być okresowo sprawdzany i wymieniany jedynie przez autoryzowanych techników (patrz Serwis). ! W przypadku braku przestrzegania powyższych warunków producent zwolniony zostanie z wszelkiej odpowiedzialności.

Uruchomienie i użytkowanie Włączenie lodówko-zamrażarki

! Przed włączeniem urządzenia, należy postąpić zgodnie z instrukcją instalowania (patrz Instalowanie). ! Przed podłączeniem urządzenia do sieci dokładnie wyczyścić jego wnęki i akcesoria letnią wodą i sodą oczyszczoną.

! Urządzenie jest wyposażone w kontrolę zabezpieczającą silnik, który uruchamia sprężarkę dopiero po około 8 minutach po włączeniu urządzenia. Dzieje się tak również po każdej przerwie w zasilaniu elektrycznością, spowodowanej wyłączeniem lub brakiem napięcia w sieci (black out). 1.Włożyć wtyczkę do gniazda i sprawdzić, czy zaświeci się lampka wewnątrz lodówki (pokrętło DZIAŁANIE ZAMRAŻARKI nie ma być na pozycji ). 2. Ustawić pokrętło DZIAŁANIE LODÓWKI i DZIAŁANIE ZAMRAŻARKI na średniej wartości. Dopiero po kilku godzinach można włożyć artykuły spożywcze do lodówki.

Regulacja temperatury

Temperatura wewnątrz lodówki reguluje się automatycznie w zależności od pozycji pokrętła termostatu. min = mniej zimno max =bardziej zimno Zaleca się, w każdym razie, pozycję średnią.

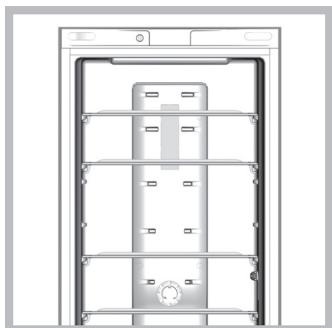

System chłodzenia No Frost

Rozpoznaje się dzięki temu, że na tylnich ściankach umieszczone są komory napowietrzające. No Frost zarządza stałym przepływem zimnego powietrza, które zbiera wilgotność czym zapobiega tworzenie się lodu i oblodzenia. W lodówce utrzymuje wilgotność na właściwym poziomie i ze względu na to, że brakuje szronu podtrzymuje oryginalny stopień wilgotności przechowywanych produktów; w zamrażarce zapobiega tworzeniu się lodu na ściankach dzięki czemu usuwanie oblodzenia jest zbyteczne i zamrożone produkty nie sklejają się. Produkty i pojemniki ustawiać tak, aby nie dotykały tylnej ścianki chłodzącej, aby nie zatykały otworów napowietrzania czym zapobiega tworzenia się skroplin. Zamknąć butelki i pozawijać produkty żywnościowe.

Najlepszy sposób wykorzystania lodówki

• Wkładać artykuły spożywcze jedynie zimne lub letnie, ale nie ciepłe (Zalecenia i środki ostrożności). • Pamiętać należy, że ugotowane artykuły spożywcze nie mogą być przechowywane dłużej od surowych.

* Zmienna ilość i pozycja, znajduje się tylko w niektórych modelach.

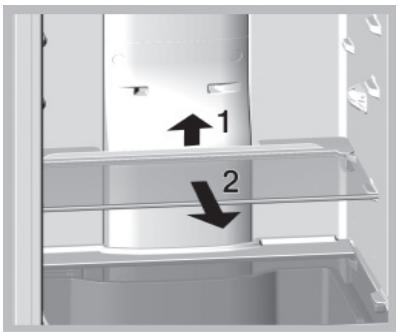

• Nie przechowywać płynów w otwartych pojemnikach: zwiększałyby wilgotność z konsekwencją formowania się skroplin. PÓŁKI: pełne lub kratki. Można je wyciągnąć, a prowadnice służą do wyregulowania wysokości ich umieszczenia (patrz rysunek) tak, aby umożliwić ustawienie na nich pojemników lub produktów żywnościowych nawet o znacznych wymiarach. Aby wyregulować wysokość nie ma konieczności całkowitego wyjęcia półki.

Wskaźnik TEMPERATURA*: w celu określenia najzimniejszej strefy lodówki. 1. Sprawdzić, czy na wskaźniku jest oznaczenie OK (patrz rysunek).

2. Jeśli na wskaźniku nie znajduje się napis OK to oznacza, że temperatura jest zbyt wysoka: przestawić pokrętło DZIAŁANIE LODÓWKI na wyższą pozycję (zimniej) i odczekać około 10 godzin na ustabilizowanie się temperatury. 3. Sprawdzić ponownie wskaźnik: Gdy jest to konieczne jeszcze raz przeprowadzić regulację. Jeśli włożone zostały jednocześnie duże ilości artykułów spożywczych, lub jeśli często otwiera się drzwi lodówki, to normalnym jest fakt, że wskaźnik nie pokaże OK. Odczekać co najmniej 10 godzin przed przystąpieniem do regulacji za pomocą pokrętła DZIAŁANIE LODÓWKI na wyższą pozycję. FRESH BOX* To nowy pojemnik do przechowywania świeżego mięsa, ryb i serów. Jeśli jest umieszczony w dolnej części komory lodówki to idealnie nadaje się do przechowywania mięsa i ryb; natomiast, jeśli jest umieszczony w górnej części służy do odpowiedniego przechowywania serów. Gdy jest nie potrzebny można go wyjąć z lodówki.

Najlepszy sposób użytkowania zamrażarki

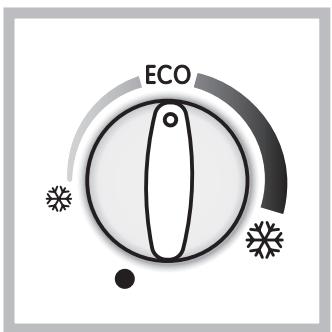

Temperatura wewnątrz ZAMRAŻARKI reguluje się automatycznie w zależności od pozycji pokrętła termostatu. = mniej zimno = bardziej zimno Zaleca się, w każdym razie, pozycję średnią. ECO jest optymalną temperaturą przy małym zużyciu prądu. wyłącza urządzenie, łącznie z lodówką. • Nie zamrażać ponownie artykułów spożywczych, które są całkowicie lub w części rozmrożone; takie artykuły należy ugotować lub zjeść (w przeciągu do 24 godzin). • Świeże artykuły, które mają być zamrożone nie mogą stykać się z już zamrożonymi artykułami; należy je ułożyć na górnym poziomie: ZAMRAŻANIE i PRZECHOWYWANIE, gdzie temperatura jest niższa od -18°C i zapewnia szybkie zamrożenie. OSTRZEŻENIE: aby nie utrudniać cyrkulacji powietrza w zamrażarce, nie należy zatykać pojemnikami czy pok armami otworów wentylacyjnych. • Nie wkładać do zamrażarki szklanych butelek z płynami zamkniętych hermetycznie lub korkiem ponieważ mogą popękać. • Maksymalna ilość artykułów spożywczych jakie mogą być zamrożone w danym dniu wskazana jest na tabliczce znamionowej, znajdującej się we wnęce lodówki u dołu po lewej stronie (przykład: kg/24godz 4). ! Aby nie utrudniać cyrkulacji powietrza w zamrażarce, nie należy zatykać pojemnikami czy pokarmami otworów wentylacyjnych. ! Podczas fazy zamrażania nie otwierać drzwi. ! W przypadku przerwy w dopływie prądu lub w przypadku usterki, nie otwierać drzwi zamrażarki: w ten sposób w ciągu do 9-14 godzin artykuły zamrożone i mrożonki nie ulegną zniszczeniu. ! W celu uzyskania dodatkowej przestrzeni w zamrażarce, można wyjąć ewentualne szuflady [oprócz szuflady dolnej], układając produkty bezpośrednio na kratkach/szklanych półkach [jeśli są one zainstalowane]. Wanienka na lód Ice3. ! Lód nie styka się z artykułami spożywczymi ! Nie skrapla się podczas fazy zamrażania). 1. Wyjąć wanienkę popychając ją do góry, a następnie w kierunku na zewnątrz. Sprawdzić, czy wanienka została całkowicie opróżniona, a następnie napełnić ją poprzez odpowiedni otwór. 2. Uważać, aby nie przekroczyć wskazanego poziomu (MAX WATER LEVEL). Zbyt dużo wody blokuje wyjście kulek lodu (jeśli tak się dzieje, odczekać aż lód się rozpuści i opróżnić pojemnik). 3. Obrócić pojemnik o 90°: woda napełni przegrody ponieważ dąży do wyrównania poziomów (I>patrz rysunek). 4. Zamknąć otwór za pomocą pokrywki jaka jest na wyposażeniu i założyć pojemnik: wsunąć górną część do odpowiedniego gniazda i spuścić tak, aby opadł. 5. Kiedy lód się uformuje (czas minimalny to 8 godzin), należy uderzyć wanienką o twardą powierzchnie i zwilżyć wnętrze, aby kulki lodu odczepiły się; następnie wysypać je przez otwór.

PL Zalecenia i środki ostrożności

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi przepisami bezpieczeństwa. Mając na względzie Wasze bezpieczeństwo podajemy Wam poniższe zalecenia, które należy uważnie przeczytać.

MAX WATER LEVEL MAX WATER LEVEL MAX WATER LEVEL Niniejsze urządzenie zostało wyprodukowane zgodnie z następującymi przepisami EWG: -73/23/CEE z dn. 19/02/73 (o Niskim Napięciu) wraz z kolejnymi zmianami; - 89/336/CEE z 03/05/89 (o Zgodności Elektromagnetycznej) wraz z kolejnymi zmianami; - 2002/96/CE.

Konserwacja i utrzymanie Odłączenie prądu elektrycznego

Podczas czyszczenia i konserwacji należy odłączyć urządzenie od sieci elektrycznej: 1. ustawić pokrętło DZIAŁANIE ZAMRAŻARKI na 2. wyjąć wtyczkę z gniazdka.

• Części zewnętrzne, części wewnętrzne i gumowe uszczelki myć gąbki zmoczoną letnią wodą i sodą oczyszczaną lub neutralnym mydłem. Nie używać rozpuszczalników, środków żrących, wybielaczy lub amoniaku. • Części, które można wyjąć, mogą być myte w ciepłej wodzie z mydłem lub płynem do mycia talerzy. Ostrożnie wypłukać i dokładnie wysuszyć. • Tył urządzenia pokrywa się kurzem, który może być usunięty delikatnie odkurzaczem ustawionym na średnią moc, stosując do tego celu długi przewód giętki z końcówką w formie dziobu i po odłączeniu lodówko- zamrażarki od prądu.

Unikanie pleśni i nieprzyjemnych zapachów

• Urządzenie zostało zbudowane z higienicznych surowców, które nie wytwarzają zapachów. Aby utrzymać tą właściwość, potrawy muszą być zawsze zabezpieczone i dobrze zamknięte. W ten sposób unika się także tworzenia plam. • W przypadku, gdy urządzenie zostanie wyłączone na dłuższy czas należy go umyć, a drzwi pozostawić otwarte.

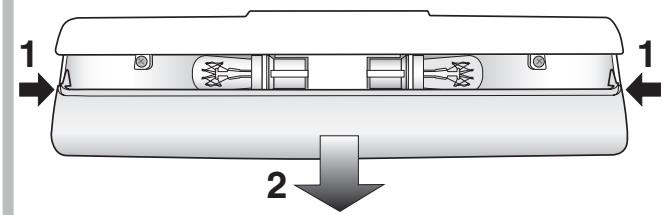

Aby wymienić żarówkę lodówki, należy najpierw wyciągnąć wtyczkę z gniazdka prądu. Postępować zgodnie z instrukcjami podanymi poniżej. Odmontować zabezpieczenie, aby dojść do żarówki i tak jak wskazano na rysunku. Wymienić na żarówkę o mocy takiej, jaka jest wskazana na zabezpieczeniu.

Ogólne zasady bezpieczeństwa

• Niniejsze urządzenie przeznaczone jest do zastosowań domowych oraz nieprofesjonalnych. • Urządzenie jest przeznaczone do przechowywania i zamrażania żywności, może być obsługiwane jedynie przez osoby dorosłe oraz według instrukcji podanych w niniejszej książeczce. • Nie należy instalować urządzenia poza domem, nawet jeśli miejsce to jest chronione daszkiem, gdyż wystawienie urządzenia na działanie deszczu i burz jest bardzo niebezpieczne. • Nie dotykać urządzenia, stojąc przy nim boso lub mając ręce czy stopy mokre lub wilgotne. • Nie dotykać wewnętrznych części chłodzących: istnieje możliwość poparzenia lub zranienia. • Nie wyjmować wtyczki z gniazdka, ciągnąc za kabel, lecz trzymając za wtyczkę. • Przed przystąpieniem do operacji czyszczenia lub konserwacji wyjąć wtyczkę z gniazdka. Nie wystarczy ustawić pokrętło do REGULACJI TEMPERATURY na pozycję (urządzenie wyłączone), aby wyeliminować każdy kontakt z energią elektryczną. • W razie usterek nie należy w żadnym wypadku próbować dostać się do wewnętrznych części urządzenia, próbując samemu je naprawiać. • Nie używać w sektorach lodówki/zamrażarki przeznaczonych do przechowywania zamrożonej żywności, ostrych i spiczastych narzędzi oraz urządzeń elektrycznych, które nie są dozwolone przez producenta. • Nie wkładać do jamy ustnej kubków lodowych dopiero co wyjętych z zamrażarki. • Urządzenie to nie jest przystosowane do obsługi przez osoby (w tym dzieci) o ograniczonych możliwościach fizycznych, zmysłowych bądź umysłowych lub przez osoby nie posiadające odpowiedniego doświadczenia i wiedzy, chyba, że znajdują się one pod kontrolą osób odpowiedzialnych za ich bezpieczeństwo i zostały przez te osoby przeszkolone w kwestiach dotyczących obsługi urządzenia. Dzieci powinny znajdować się pod kontrolą, aby można było mieć pewność, że nie bawią się one urządzeniem. • Części opakowania nie nadają się do zabawy dla dzieci!

• Pozbycie się materiałów opakowania: stosować się do lokalnych przepisów; w ten sposób opakowanie będzie mogło zostać ponownie wykorzystane. • Europejska Dyrektywa 2002/96/EC dotycząca Zużytych Elektrycznych i Elektronicznych Urządzeń (WEEE) zakłada zakaz pozbywania się starych urządzeń domowego użytku jako nieposortowanych śmieci komunalnych. Zużyte urządzenia muszą być osobno zbierane i sortowane w celu zoptymalizowania odzyskania oraz ponownego przetworzenia

pewnych komponentów i materiałów. Pozwala to ograniczyć zanieczyszczenie środowiska i pozytywnie wpływa na ludzkie zdrowie. Przekreślony symbol „kosza” umieszczony na produkcie przypomina klientowi o obowiązku specjalnego sortowania. Konsumenci powinni kontaktować się z władzami lokalnymi lub sprzedawcą w celu uzyskania informacji dotyczących postępowania z ich zużytymi urządzeniami gospodarstwa domowego.

Temperatura niektórych części zewnętrzynch lodówki jest wysoka. • Wysoka temperatura zapobiega tworzenia się skroplin w w szczególnych strefach produktu.

Oszczędność i ochrona środowiska

• Zainstalować urządzenie w pomieszczeniu chłodnym i przewiewnym, zabezpieczyć przed bezpośrednim wpływem promieni słonecznych daleko od źródeł ciepła. • Podczas wkładania lub wyjmowania produktów drzwi otwierać na jak najkrótszy okres czasu. Każde otwarcie drzwi powoduje znaczną stratę energii. • Nie wkładać do lodówko-zamrażarki zbyt dużo żywności: dla dobrej konserwacji zimne powietrze musi krążyć bez przeszkód. Jeśli cyrkulacja zostanie utrudniona lub uniemożliwiona, to sprężarka będzie pracować w ciągłym rytmie. • Nie wkładać ciepłej żywności: podniosłaby się temperatura wewnętrzna, zmuszając sprężarkę do wysilonej pracy i z dużą stratą energii elektrycznej. • Usunąć oblodzenie z lodówki (patrz Konserwacja); duża warstwa lodu utrudnia dojście zimna do artykułów spożywczych i zwiększa zużycie energii.

Anomalie i środki zaradcze W przypadku, gdy lodówko-zamrażarka nie będzie funkcjonowała. Przed wezwaniem Serwisu Technicznego (I>patrz Serwis) sprawdzić, czy nie można rozwiązać problemu samemu i według poniższych wskazówek. Lampka wewnątrz urządzenia nie zapala się. • Wtyczka nie jest wsadzona do gniazdka z prądem, albo jest włożona niewystarczająco, tak, ze niema styku, albo tez, w sieci domowej niema prądu. • Pokrętło DZIAŁANIE ZAMRAŻARKI nie ma być na pozycji . Silnik nie startuje. • Lodówko-zamrażarka jest wyposażone w urządzenie chroniące silnik (patrz Uruchomienie i użytkowanie). Lodówka i zamrażarka słabo chłodzą. • Drzwi nie zamykają się prawidłowo lub uszczelki są zniszczone. • Drzwi za często są otwierane. • Pokrętło do REGULACJI TEMPERATURY nie jest ustawione na prawidłowej pozycji; • Lodówka lub zamrażarka są przepełnione. Potrawy w lodówce zamrażają się. • Pokrętło REGULACJI TEMPERATURY nie znajduje się we właściwej pozycji. Silnik pracuje bez przerwy. • Drzwi nie są prawidłowo zamknięte lub są ciągle otwierane. • Zbyt wysoka temperatura pomieszczenia. Urządzenie pracuje bardzo głośno. • Urządzenie nie zostało zainstalowane w poziomie (brak wypoziomowania) (patrz Instalowanie). • Urządzenie zostało zainstalowane pomiędzy meblami lub przedmiotami, które drgają i wytwarzają hałas. • Gaz chłodzący, znajdujący się wewnątrz powoduje lekki hałas również, kiedy sprężarka nie pracuje: to nie usterka lecz stan normalny.
