EN3888OOX - Lodówka ELECTROLUX - Bezpłatna instrukcja obsługi

Marka	Electrolux
Model	EN3888OOX
Typ produktu	Lodówka z zamrażarką (kombinowana)
Wysokość	2000 mm
Szerokość	595 mm
Głębokość	642 mm
Czas pracy autonomicznej	20 godzin
Napięcie zasilania	230-240 V
Częstotliwość	50 Hz
Klasa klimatyczna	SN, N, ST, T
Tryby pracy	EcoMode, ShoppingMode, FastFreeze, FreeStore, DrinksChill, Holiday
Alarm wysokiej temperatury	Tak, z sygnałem dźwiękowym i wizualnym
Alarm otwartych drzwi	Tak (domyślnie, wspomniany w alarmach)
Technologia chłodzenia	TwinTech (równomierne chłodzenie)
Filtr powietrza	TASTEGUARD (węgiel aktywny)
Oświetlenie	Długotrwałe LED
Odmrażanie	Automatyczne w lodówce, bez szronu w zamrażarce
Materiał półek	Szkło
Pojemnik FreshZone	Tak (szuflada na łatwo psujące się produkty)
Kontrola wilgotności	Ruchoma klapka na szklanej półce
Odwracalność drzwi	Tak (możliwe przez serwis)
Półki na drzwiach	Regulowane wysokościowo
Wskaźnik temperatury	Tak, z najzimniejszą strefą i wyświetlaniem "OK"
Zamrażarka	3 szuflady, funkcja FastFreeze
Serwis posprzedażowy	Oryginalne części, wykwalifikowany technik

Często zadawane pytania - EN3888OOX ELECTROLUX

Jak ustawić temperaturę lodówki i zamrażarki?

Naciśnij odpowiedni przycisk temperatury (lodówki lub zamrażarki), aby dostosować temperaturę. Wskaźniki animują się, aby wskazać chłodzenie lub ogrzewanie.

Co zrobić w przypadku alarmu wysokiej temperatury?

Alarm dźwiękowy i wizualny sygnalizuje wzrost temperatury w zamrażarce. Naciśnij dowolny przycisk, aby zresetować alarm. Wskaźnik pokazuje najwyższą osiągniętą temperaturę, a następnie temperaturę zadaną.

Jak aktywować tryb FastFreeze?

Naciśnij przycisk FastFreeze. Rozpoczyna się 52-godzinny timer do szybkiego zamrażania. Aby dezaktywować przed końcem, naciśnij ponownie przycisk FastFreeze.

Jak wyczyścić wnętrze urządzenia?

Użyj miękkiej, wilgotnej szmatki z ciepłą wodą z mydłem i neutralnym detergentem. Nigdy nie używaj produktów ściernych lub żrących. Po czyszczeniu dokładnie osusz.

Co zrobić, jeśli woda wycieka wewnątrz lodówki?

Wyczyść otwór odpływowy wody z odmrażania znajdujący się na środku komory. Upewnij się, że żywność nie dotyka tylnej płyty.

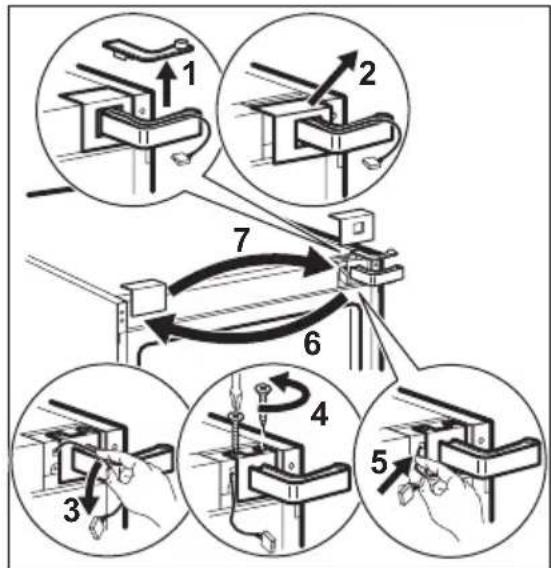

Jak odwrócić drzwi urządzenia?

Odwracanie drzwi jest skomplikowane. Zaleca się skontaktowanie z serwisem posprzedażowym w celu wykonania tej operacji. Instrukcja opisuje kroki, ale wymaga dwóch osób i narzędzi.

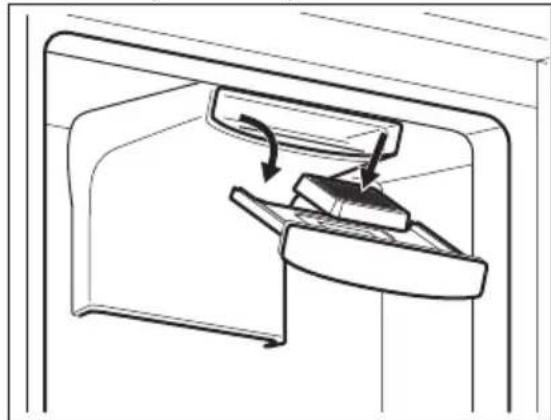

Jak wymienić filtr powietrza TASTEGUARD?

Filtr z węglem aktywnym znajduje się w szufladzie z tyłu lodówki. Otwórz szufladę, wyjmij stary filtr, włóż nowy i zamknij. Należy go wymieniać raz w roku.

Co zrobić w przypadku dłuższej przerwy w dostawie prądu?

Nie otwieraj niepotrzebnie drzwi. Jeśli przerwa przekroczy czas pracy autonomicznej (20 godzin), szybko spożyj rozmrożoną żywność lub ugotuj przed ponownym zamrożeniem.

Jak używać trybu Holiday?

Ustaw temperaturę lodówki na +14°C, aby oszczędzać energię podczas dłuższej nieobecności. Zamrażarka działa normalnie. Ten tryb zapobiega pleśni i nieprzyjemnym zapachom.

Co zrobić, jeśli oświetlenie nie działa?

Zamknij, a następnie otwórz drzwi; jeśli oświetlenie nadal jest wyłączone, skontaktuj się z serwisem posprzedażowym. Oświetlenie LED może być wymienione tylko przez wykwalifikowanego technika.

INSTRUKCJA OBSŁUGI EN3888OOX ELECTROLUX

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność uzyskania wspaniałych efektów.

Witamy w świecie marki Electrolux!

Odwiedź naszą witrynę internetową, aby:

Otrzymać wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu:

www.electrolux.com

Zarejestrować swój produkt i uprościć jego obsługę serwisową:

www.registerelectrolux.com

Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA

Zalecamy stosowanie oryginalnych części zamiennych.

Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować poniższe dane: model, numer produktu, numer seryjny.

Stosowne informacje można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa

Ogólne informacje i wskazówki

Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed instalacją i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z załączoną instrukcją obsługi. Producent nie odpowiada za uszkodzenia i obrażenia ciała spowodowane nieprawidłową instalacją i eksploatacją. Należy zachować instrukcję wraz z urządzeniem do wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

- Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń.

- Nie należy pozwalać, aby dzieci bawiły się urządzeniem.

- Czyszczeniem i konserwacją nie mogą zajmować się dzieci bez nadzoru dorosłych.

- Wszystkie opakowania należy przechowywać poza zasięgiem dzieci.

1.2 Ogólne zasady bezpieczeństwa

- Urządzenie jest przeznaczone do użytku w gospodarstwie domowym oraz do podobnych zastosowań, w takich miejscach, jak:

- Gospodarstwa rolne, kuchnie w obiektach sklepowych, biurowych oraz innych placówkach pracowniczych

- Do obsługi przez klientów w hotelach, motelach, obiektach noclegowych i innych obiektach mieszkalnych

• Otwory wentylacyjne w obudowie urządzenia lub w zabudowie nie mogą być zakryte ani zanieczyszczone.
• Nie wolno używać żadnych urządzeń ani środków do przyspieszania odmrażania urządzenia z wyjątkiem tych, które zaleca producent.
• Należy zachować ostrożność, aby nie uszkodzić układu chłodniczego.
• Do wnętrza urządzenia nie wolno wkładać żadnych urządzeń elektrycznych za wyjątkiem tych, które zaleca producent.
• Urządzenia nie wolno czyścić wodą pod ciśnieniem ani parą wodną.
• Czyścić urządzenie za pomocą wilgotnej szmatki. Stosować wyłącznie obojętne detergenty. Nie stosować produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.
• Nie przechowywać w urządzeniu substancji wybuchowych, np. puszek z aerozolem zawierających łatwopalny gaz pędny.
• Jeśli przewód zasilający jest uszkodzony, ze względów bezpieczeństwa musi go wymienić producent, autoryzowany serwis lub inna wykwalifikowana osoba.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować wyłącznie wykwalifikowana osoba.

• Usunąć wszystkie elementy opakowania.
• Nie instalować ani nie używać uszkodzonego urządzenia.
• Postępować zgodnie z instrukcją instalacji załączoną do urządzenia.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Zawsze używać rękawic ochronnych.

• Wokół urządzenia należy zapewnić przepływ powietrza.

• Odczekać co najmniej 4 godziny przed podłączeniem urządzenia do zasilania. Jest to niezbędne, aby olej spłynął z powrotem do sprężarki.
• Nie instalować urządzenia w pobliżu grzejników, kuchenek, piekarników ani płyt grzejnych.
• Tył urządzenia musi znajdować się przy ścianie.
• Nie instalować urządzenia w miejscu, gdzie występuje bezpośrednie nasłonecznienie.
• Nie instalować urządzenia w miejscach wilgotnych lub chłodnych,

takich jak przybudówki, garaże, winiarnie.

- Przesuwając urządzenie, należy podnieść jego przednią krawędź, aby uniknąć zarysowania podłogi.

2.2 Podłączenie do sieci elektrycznej

OSTRZEŻENIE!

Występuje ryzyko pożaru i porażenia prądem elektrycznym.

• Urządzenie musi być uziemione.
• Wszystkie połączenia elektryczne powinien wykonać wykwalifikowany elektryk.
• Należy upewnić się, że informacje o podłączeniu elektrycznym podane na tabliczce znamionowej są zgodne z parametrami instalacji zasilającej. W przeciwnym razie należy skontaktować się z elektrykiem.
• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.
• Nie stosować rozgałęźników ani przedłużaczy.
• Należy zwrócić uwagę, aby nie uszkodzić elementów elektrycznych (np. wtyczki, przewodu zasilającego, sprężarki). Jeśli wystąpi konieczność wymiany elementów elektrycznych, należy skontaktować się z serwisem lub elektrykiem.
• Przewód zasilający powinien znajdować się poniżej wtyczki.
• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby w zainstalowanym urządzeniu wtyczka przewodu zasilającego była łatwo dostępna.
• Odłączając urządzenie, nie ciągnąć za przewód zasilający. Zawsze ciągnąć za wtyczkę.

2.3 Przeznaczenie

OSTRZEŻENIE!

Niebezpieczeństwo odniesienia obrażeń ciała, oparzenia, porażenia prądem lub pożaru.

• Nie zmieniać parametrów technicznych urządzenia.
• Nie umieszczac w urządzeniu innych urządzeń elektrycznych (np. maszynek do lodów), chyba, że zostały one przeznaczone do tego celu przez producenta.
• Należy zachować ostrożność, aby nie uszkodzić układu chłodniczego. Zawiera on izobutan (R600a), który jest gazem ziemnym spełniającym wymogi dotyczące ochrony środowiska. Gaz ten jest łatwopalny.
• W razie uszkodzenia układu chłodniczego należy zadbać o to, aby w pomieszczeniu nie było otwartego płomienia ani źródeł zapłonu. Przewietrzyć pomieszczenie.
• Nie dopuszczać, aby gorące przedmioty dotykały plastikowych elementów urządzenia.
• Nie wkładać do komory zamrażarki napojów gazowanych. Zamrażanie powoduje wzrost ciśnienia w opakowaniu z napojem.
• Nie wolno przechowywać w urządzeniu łatwopalnych gazów i płynów.
• Nie umieszczac w urządzeniu, na nim ani w jego pobliżu łatwopalnych substancji ani przedmiotów nasączonych łatwopalnymi substancjami.
• Nie dotykać sprężarki ani skraplacza. Są one gorące.
• Nie wyjmować ani nie dotykać produktów znajdujących się w komorze zamrażarki mokrymi lub wilgotnymi rękoma.
• Nie wolno ponownie zamrażać rozmrożonej żywności.
• Należy przestrzegać wskazówek dotyczących przechowywania mrożonej żywności, które znajdują się na jej opakowaniu.

2.4 Konserwacja i czyszczenie

OSTRZEŻENIE!

Występuje zagrożenie odniesieniem obrażeń i uszkodzeniem urządzenia.

- Przed przystąpieniem do konserwacji należy wyłączyć urządzenie i wyjąć

wtyczkę przewodu zasilającego z gniazda elektrycznego.

• W układzie chłodniczym urządzenia znajdują się związki węglowodorowe. Konserwacją i napełnianiem układu chłodniczego może zajmować się wyłącznie wykwalifikowana osoba.
• Regularnie sprawdzać odpływ skroplin w urządzeniu i w razie potrzeby oczyszczać go. Gdy odpływ zablokuje się, na dnie urządzenia zbiera się woda.

2.5 Utylizacja

OSTRZEŻENIE!

Występuje zagrożenie odniesieniem obrażeń ciała lub uduszeniem.

• Odłączyć urządzenie od źródła zasilania.
• Odciąć i wyrzucić przewód zasilający.
• Wymontować drzwi, aby uniemożliwić zamknięcie się dziecka lub zwierzęcia wewnątrz urządzenia.
• Czynnik w układzie chłodniczym i materiały izolacyjne zastosowane w tym urządzeniu nie stanowią zagrożenia dla warstwy ozonowej.
• Pianka izolacyjna zawiera łatwopalny gaz. Aby uzyskać informacje dotyczące prawidłowej utylizacji urządzenia, należy skontaktować się z lokalnymi władzami.
• Należy uważać, aby nie uszkodzić układu chłodniczego w pobliżu wymiennika ciepła.

3. OPIS URZĄDZENIA

3.1 Widok urządzenia

3 Szklane półki
4 Szklana półka

5 FreeStore
6 Półka na butelki
7 Półka na nabiał
8 Panel sterowania
9 Półki drzwiowe

10 Półka na butelki
11 Szuflada zamrażarki
12 Szuflada zamrażarki
13 Szuflada zamrażarki

4. EKSPLOATACJA

4.1 Panel sterowania

A) WŁ./WYŁ.
B) Wskaźnik temperatury chłodziarki
C) Zegar
D) Wskaźnik temperatury zamrażarki
E) Kreski wskazania temperatury
F) EcoMode
G) Tryb FastFreeze
H) Przycisk regulacji temperatury zamrażarki
I) Tryb DrinksChill
J) Przycisk regulacji temperatury chłodziarki
K) ShoppingMode
L) Tryb FreeStore

Można zmienić dźwięk klikania na sygnał dźwiękowy naciskając i przytrzymując przez 5 sekund przycisk EcoMode.

4.2 WŁ./WYŁ.

Podłączyć wtyczkę przewodu zasilającego urządzenia do gniazda elektrycznego.

Po podłączeniu do gniazda elektrycznego urządzenie włączy się automatycznie.

1. Wyłączyć urządzenie, naciskając i przytrzymując przez 3 sekundy przycisk WŁ./WYŁ.
2. Włączyć urządzenie, naciskając przycisk WŁ./WYŁ.
   Aby wyłączyć komorę chłodziarki, należy nacisnąć jednocześnie przycisk WŁ./WYŁ. i przycisk regulacji temperatury chłodziarki. Powoduje to przełączenie komory chłodziarki do trybu miękkiego wyłączenia. Nacisnąć przycisk regulacji

temperatury chłodziarki, aby ponownie włączyć komorę chłodziarki.

4.3 Regulacja temperatury

Nacisnąć przycisk regulacji temperatury chłodziarki lub zamrażarki, aby wyregulować temperaturę.

Po ustawieniu niższej temperatury niż dotychczasowa, kreski wskazania temperatury zaczną poruszać się w dół, wskazując, że temperatura w komorze obniża się. Po ustawieniu wyższej temperatury niż dotychczasowa, kreski wskazania temperatury zaczną poruszać się w górę, wskazując, że temperatura w komorze podnosi się.

4.4 Alarm wysokiej temperatury

Wzrost temperatury w komorze zamrażarki (spowodowany na przykład awarią zasilania lub otwarciem drzwi) jest sygnalizowany przez:

- miganie wskaźników alarmu i temperatury zamrażarki;

- sygnał dźwiękowy.

Aby wyłączyć alarm, należy nacisnąć dowolny przycisk.

Sygnał dźwiękowy wyłączy się.

Wskaźnik temperatury zamrażarki przez kilka sekund będzie wskazywał

najwyższą odnotowaną temperaturę.

Następnie powróci do wskazywania ustawionej temperatury.

Wskaźnik alarmu miga aż do chwili przywrócenia normalnych warunków.

Wskaźnik alarmu zgaśnie po przywróceniu normalnych warunków przechowywania.

4.5 Tryb EcoMode

EcoMode powoduje automatyczne ustawienie optymalnej temperatury w komorach chłodziarki (+4°) i zamrażarki (-18°). Ustawienie to gwarantuje minimalne zużycie energii i odpowiednie warunki przechowywania żywności.

Nacisnąć przycisk EcoMode.

Aby wyłączyć ten tryb, należy zmienić ustawienie temperatury chłodziarki lub zamrażarki.

4.6 Tryb ShoppingMode

Tryb ShoppingMode powoduje szybkie obniżenie temperatury w chłodziarce, umożliwiając szybkie schłodzenie dużej ilości ciepłych produktów spożywczych (np. po dokonaniu zakupów) bez podwyższenia temperatury produktów już przechowywanych w chłodziarce. Po włączeniu tego trybu temperatura spada do +2°C i włącza się tryb FreeStore (jeśli jest dostępny).

Nacisnąć przycisk ShoppingMode.

Funkcja wyłącza się automatycznie po upływie 6 godzin, a temperatura powraca do pierwotnie ustawionego poziomu.

4.7 Tryb FastFreeze

Tryb FastFreeze powoduje szybkie obniżenie temperatury w zamrażarce, umożliwiając szybkie zamrożenie świeżej żywności. Po jego włączeniu na wyświetlaczu zamiast wskazania temperatury zamrażarki pojawi się wskazanie odliczanego czasu (52 godziny). Czas jest odliczany co 1 godzinę. Po zakończeniu działania trybu FastFreeze (po 52 godzinach) temperatura w zamrażarce powraca do pierwotnie ustawionego poziomu.

Nacisnąć przycisk trybu FastFreeze. Włączy się odliczanie czasu.

Nacisnąć przycisk trybu FastFreeze, aby wcześniej wyłączyć ten tryb.

4.8 Tryb FreeStore

Tryb FreeStore umożliwia szybkie schładzanie żywności i zapewnia bardziej równomierną temperaturę w komorze chłodziarki.

Funkcja ta włącza się automatycznie, gdy temperatura otoczenia przekracza 30°C, gdy urządzenie zostaje włączone po raz pierwszy lub gdy jego drzwi pozostawały otwarte przez dłuższy czas.

Aby włączyć funkcję ręcznie, należy nacisnąć przycisk trybu FreeStore. Funkcja przestaje działać tylko po otworzeniu drzwi urządzenia.

Aby wyłączyć funkcję, należy nacisnąć przycisk trybu FreeStore.

4.9 Tryb DrinksChill

W trybie DrinksChill wykorzystywany jest minutnik z alarmem, który przypomina o umieszczeniu w zamrażarce napojów w celu szybkiego schłodzenia. Domyślnie minutnik ustawiony jest na wartość 30 min, która jest odliczana w odstępach minutowych.

Nacisnąć przycisk DrinksChill.

Włączy się odliczanie czasu.

Nacisnąć przycisk DrinksChill, aby wyłączyć alarm.

4.10 Tryb Holiday

Tryb Holiday zapewnia oszczędność energii, gdy chłodziarki nie użytkuje się przez dłuższy czas (np. podczas wyjazdu na wakacje) i zapobiega powstawaniu pleśni i nieprzyjemnych zapachów wewnątrz urządzenia.

Ustawić temperaturę w komorze chłodziarki na wartość +14°C.

Komora chłodziarki będzie utrzymywać ustawioną temperaturę.

5. CODZIENNA EKSPLOATACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

5.1 Pierwsze włączenie zasilania

UWAGA!

Przed włożeniem wtyczki zasilania do gniazda i włączeniem urządzenia po raz pierwszy należy pozostawić je w pozycji pionowej przez co najmniej 4 godziny. Ma to na celu zapewnienie, że odpowiednia ilość oleju spłynie do sprężarki. W przeciwnym wypadku sprężarka lub elementy elektroniczne mogą ulec uszkodzeniu.

5.2 Czyszczenie wnętrza

W celu usunięcia zapachu nowego produktu, przed pierwszym uruchomieniem urządzenia, należy umyć jego wnętrze i znajdujące się w nim akcesoria letnią wodą z dodatkiem neutralnego środka czyszczącego, a następnie dokładnie osuszyć.

UWAGA!

Nie należy stosować silnych detergentów ani materiałów ściernych, ponieważ mogłoby to spowodować uszkodzenie powierzchni urządzenia.

5.3 Przechowywanie zamrożonej żywności

Przy pierwszym uruchomieniu lub po pewnym okresie wyłączenia urządzenia przed umieszczeniem produktów w komorze urządzenie powinno działać przez co najmniej 2 godziny z włączona funkcją FastFreeze. Szuflady zamrażarki umożliwiają szybkie i łatwe odszukiwanie potrzebnych produktów. Przy przechowywniu większych porcji żywności, należy wyjąć wszystkie szuflady oprócz najniżej położonej z nich, która musi pozostawać w urządzeniu w celu zapewnienia odpowiedniego obiegu powietrza. Na wszystkich półkach można umieszczać produkty żywnościowe wystające na odległość 15 mm od drzwi.

OSTRZEŻENIE!

Jeżeli dojdzie do przypadkowego rozmrożenia żywności, np. wskutek awarii zasilania, lub jeśli urządzenie było wyłączone przez czas dłuższy niż podany w tabeli z danymi technicznymi, w punkcie „czas utrzymywania temperatury bez zasilania”, należy szybko spożyć rozmrożone produkty lub niezwłocznie poddać je obróbce termicznej, a następnie ponownie zamrozić (po ostudzeniu).

5.4 Zamrażanie świeżej żywności

Komora zamrażarki jest przeznaczona do długotrwałego przechowywania mrożonek, głęboko zamrożonej żywności oraz do zamrażania świeżej żywności.

W celu zamrożenia niewielkiej ilości świeżej żywności nie ma potrzeby zmieniania bieżącego ustawienia zamrażarki.

W celu zamrożenia świeżej żywności, należy włączyć funkcję FastFreeze co najmniej 24 godziny przed umieszczeniem żywności przeznaczonej do zamrożenia w komorze zamrażarki.

Umieścić żywność do zamrożenia w górnej komorze.

Informację o maksymalnej ilości żywności, jaką można zamrozić w ciągu 24 godzin, podano na tabliczce znamionowej umieszczonej wewnątrz urządzenia.

Proces zamrażania trwa 24 godziny: w tym czasie nie wolno wkładać kolejnej partii żywności przeznaczonej do zamrożenia.

Po zakończeniu procesu zamrażania należy powrócić do żądanej temperatury (patrz „Funkcja FastFreeze”).

W takim przypadku temperatura w komorze chłodziarki może spaść poniżej 0°C. Jeśli tak się stanie, należy ponownie ustawić wyższą temperaturę.

5.5 Rozmrażanie

Głęboko zamrożoną żywność lub mrożonki przed użyciem należy rozmrozić w komorze chłodziarki lub w temperaturze pokojowej, zależnie od dostępnego czasu rozmrażania.

Małe kawałki można gotować w stanie zamrożonym, od razu po wyjęciu z zamrażarki. W takim przypadku gotowanie potrwa dłużej.

5.6 Wskaźnik temperatury

Aby ułatwić użytkownikowi ustawienie właściwej temperatury, chłodziarkę wyposażono we wskaźnik temperatury.

Symbol na boku urządzenia wskazuje najchłodniejsze miejsce w chłodziarce.

Najchłodniejszy obszar rozciąga się od wysokości szklanej półki szuflady na owoce i warzywa do wysokości symbolu lub półki umieszczonej na tym samym poziomie co symbol.

Aby zapewnić prawidłowe przechowywanie żywności, należy zadbać o to, aby wskaźnik temperatury wyświetlał wskazanie „OK”.

Właściwa temperatura

Jeśli wskazanie „OK” jest niewidoczne, należy obrócić pokrętło regulacji temperatury na niższą temperaturę i po upływie 12 godzin ponownie sprawdzić wskaźnik temperatury.

Termostat wymaga regulacji

Po włożeniu do urządzenia świeżej żywności lub wielokrotnym otwieraniu drzwi na dłuższy czas normalnym zjawiskiem jest zniknięcie wskazania „OK”.

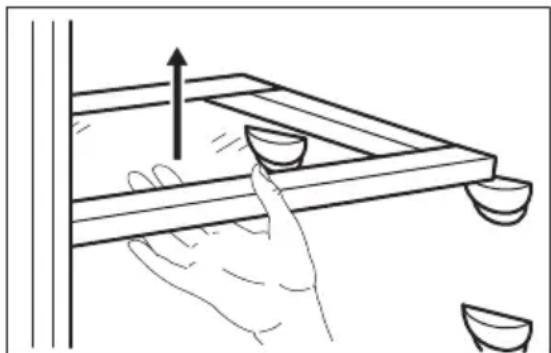

5.7 Zmiana położenia półek

Ściany komory chłodziarki wyposażono w kilka prowadnic umożliwiających umieszczenie szklanych półek zgodnie z aktualnymi potrzebami.

Nie wolno wyjmować szklanej półki znad szuflady FreshZone, gdyż jej obecność zapewnia odpowiednią cyrkulację powietrza.

5.8 Półka na butelki

Układać butelki (szyjkami do przodu) na odpowiednio ustawionej półce.

Należy wkładać jedynie zamknięte butelki.

5.9 Chłodzenie powietrza

Rozwiązanie techniczne TwinTech umożliwia szybkie schładzanie żywności i zapewnia bardziej równomierną temperaturę w komorze.

To rozwiązanie umożliwia szybkie schładzanie żywności i zapewnia bardziej równomierną temperaturę w komorze.

W szufladzie panuje niższa temperatura niż w pozostałych częściach chłodziarki, dzięki czemu nadaje się ona do przechowywania świeżej żywności, takiej jak ryby, mięso czy owoce morza.

UWAGA!

Przed umieszczeniem lub wyjęciem szuflady FreshZone z urządzenia należy wyciągnąć szufladę na warzywa i szklaną pokrywę.

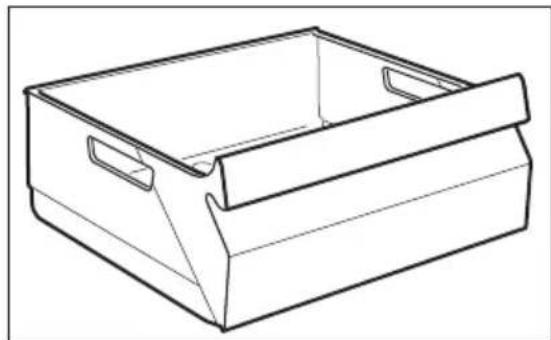

5.11 Szuflada SpacePlus

Szuflada nadaje się do przechowywania owoców i warzyw.

5.12 Regulacja wilgotności

Szklaną półkę wyposażono w mechanizm z ruchomą klapką umożliwiający regulację wilgotności w szufladzie (szufladach) na warzywa.

Gdy otwór wentylacyjny jest zamknięty:

produkty w szufladach na warzywa i owoce dłużej zachowują naturalną wilgotność.

Gdy otwór wentylacyjny jest otwarty:

szybsza cyrkulacja powietrza powoduje obniżenie wilgotności powietrza w szufladach na warzywa.

5.13 FreeStore

Komorę chłodziarki wyposażono w urządzenie umożliwiające szybkie schłodzenie żywności i zapewniające bardziej równomierną temperaturę w komorze.

Urządzenie włącza się samoczynnie w razie potrzeby, na przykład w celu przywrócenia temperatury po otwarciu drzwi lub gdy temperatura otoczenia jest wysoka.

Aby włączyć urządzenie ręcznie, należy nacisnąć FreeStore.

Urządzenie FreeStore przestaje działać w chwili otwarcia drzwi i ponownie uruchamia się zaraz po ich zamknięciu.

5.14 Węglowy filtr powietrza

Urządzenie wyposażono w filtr węglowy TASTEGUARD, który jest umieszczony w szufladzie znajdującej się w tylnej ściance komory chłodziarki.

Filtr oczyszcza powietrze w komorze chłodziarki z niepożądanych zapachów, podnosząc jakość przechowywanej żywności.

Podczas pracy urządzenia szuflada filtra powinna być zawsze zamknięta.

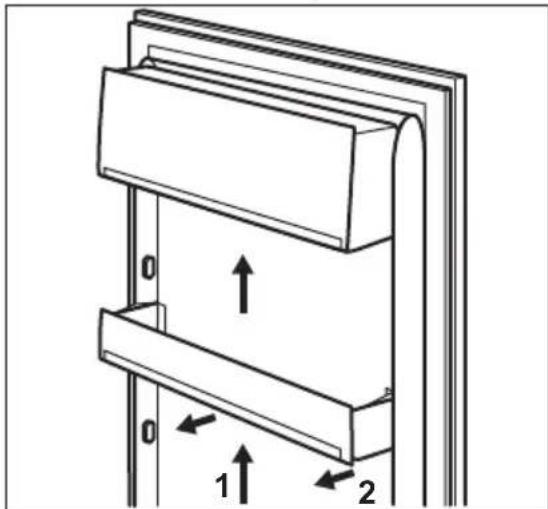

5.15 Rozmieszczanie półek na drzwiach

Aby umożliwiać przechowywanie artykułów spożywczych w opakowaniach o różnej wielkości, półki na drzwiach można umieszczać na różnej wysokości.

Aby zmienić ustawienie, należy:

1. Stopniowo wyciągnąć półkę w kierunku wskazanym strzałkami.

1. Umieścić półkę w wybranym miejscu.

5.16 Wyjmowanie koszy z zamrażarki

Kosze zamrażarki wyposażono w ograniczniki zapobiegające ich przypadkowemu wyjęciu lub wypadnięciu. Aby wyjąć kosz, należy pociągnąć go do siebie i po całkowitym wysunięciu wyjąć go, przechylając jego przednią część do góry.

Aby włożyć kosz, należy lekko podnieść jego przednią część i włożyć do wnętrza zamrażarki. Po wsunięciu poza ograniczniki wcisnąć kosz na miejsce.

6. WSKAZÓWKI I PORADY

6.1 Odgłosy normalnej pracy

Podczas pracy urządzenia mogą być słyszalne następujące odglosy:

• Lekko słyszalny odgłos bulgotania dochodzący z przewodów chłodniczych, gdy pompowany jest czynnik chłodniczy.
• Odgłos brzeczenia i pulsowania sprężarki, gdy pompowany jest czynnik chłodniczy.
• Odgłos trzaskania z wnętrza urządzenia, spowodowany przez naturalne i niegroźne zjawisko rozszerzalności cieplnej.
• Lekko słyszalny odgłos klikania regulatora temperatury podczas włączania i wyłączania się sprężarki.

6.2 Wskazówki dotyczące oszczędzania energii

• Nie otwierać zbyt często drzwi urządzenia i nie zostawiać ich otworzonych dłużej, niż jest to absolutnie konieczne.
• Jeśli temperatura otoczenia jest wysoka, regulator temperatury jest ustawiony na niską temperaturę i

urządzenie jest w pełni załadowane, sprężarka może pracować bez przerwy, co powoduje powstawanie szronu lub lodu na parowniku. Jeśli do tego dojdzie, należy ustawić regulator temperatury na wyższą temperaturę, aby umożliwiać automatyczne odszranianie i jednocześnie zmniejszyć zużycie energii.

6.3 Wskazówki dotyczące przechowywania świeżej żywności

Aby uzyskać najlepsze efekty:

• W chłodziarcne nie należy przechowywać ciepłej żywności ani parujących płynów
• Artykuły spożywcze należy przykryć lub owinąć, szczególnie te, które wydzielają intensywny zapach
• należy zapewnić swobodny przepływ powietrza wokół artykułów spożywczych

6.4 Wskazówki dotyczące przechowywania

Przydatne wskazówki:

• Mięso (wszystkie rodzaje): zapakować do polietylenowych worków i umieścić na szklanej półce nad pojemnikiem na warzywa.
• Ze względów bezpieczeństwa można je przechowywać w ten sposób najwyżej przez jeden lub dwa dni.
• Żywność gotowana, potrawy na zimno itp.: należy je przykryć i umieścić na dowolnej półce.
• Owoce i warzywa: należy je dokładnie oczyścić i umieścić w przeznaczonych dla nich szufladach.
• Masło i ser: należy je umieszczać w specjalnych hermetycznych pojemnikach lub zapakować w folię aluminiową lub woreczki polietylenowe tak, aby maksymalnie ograniczyć dostęp powietrza.
• Butelki: powinny mieć założone nakrętki i być przechowywane na półce na butelki lub (jeśli występuje) na półce na butelki w drzwiach.
• Bananów, ziemniaków, cebuli i czosnku, jeśli nie są zapakowane, nie należy przechowywać w chłodziarcę.

6.5 Wskazówki dotyczące zamrażania

Aby uzyskać najlepsze wyniki zamrażania, należy korzystać z poniższych ważnych wskazówek:

• maksymalna ilość żywności, jaką można zamrozić w ciągu 24 godzin, jest podana na tabliczce znamionowej;
• proces zamrażania trwa 24 godziny. W tym czasie do zamrażarki nie należy wkładać kolejnej partii żywności;
• należy zamrażać tylko artykuły spożywcze najwyższej jakości, świeże i dokładnie oczyszczone;
• żywność należy dzielić na małe porcje w celu przyspieszenia zamrażania i

zwiększenia skuteczności procesu oraz w celu umożliwiaenia rozmrażania tylko potrzebnych ilości;

• żywność należy pakować w folię aluminiową lub polietylenową zapewniającą hermetyczne zamknięcie;
• nie dopuszczać do stykania się świeżej, nie zamrożonej żywności z zamrożonymi produktami, aby uniknąć podniesienia temperatury zamrożonych produktów;
• produkty niskotłuszczowe przechowują się lepiej i przez dłuższy czas, niż te o dużej zawartości tłuszczu. Sól powoduje skrócenie okresu przechowywania żywności;
• spożywanie sorbetu bezpośrednio po wyjęciu z komory zamrażarki może spowodować odmrożenia skóry;
• zaleca się umieszczenie daty zamrożenia na każdym opakowaniu w celu kontroli długości okresu przechowywania.

6.6 Wskazówki dotyczące przechowywania zamrożonej żywności

Aby urządzenie pracowało z najlepszą wydajnością, należy:

• Upewnić się, że mrożonki były odpowiednio przechowywane w sklepie.
• Starać się, aby zamrożona żywność była transportowana ze sklepu do zamrażarki w jak najkrótszym czasie.
• Nie otwierać zbyt często drzwi zamrażarki i nie zostawiać ich otwartych dłużej niż jest to absolutnie konieczne.
• Po rozmrożeniu żywność szybko traci świeżość i nie można jej ponownie zamrażać.
• Nie przekraczać okresu przechowywania podanego przez producenta żywności.

7. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

7.1 Ogólne wskazówki

UWAGA!

Przed przeprowadzeniem jakichkolwiek prac konserwacyjnych należy odłączyć urządzenie od zasilania.

Układ chłodniczy urządzenia zawiera węglowodory, dlatego wszelkie prace konserwacyjne i napełnianie układu powinny być wykonywane przez wykwalifikowanych pracowników serwisu.

Akcesoria oraz części urządzenia nie nadają się do mycia w zmywarce.

7.2 Czyszczenie wnętrza

W celu usunięcia zapachu nowego produktu, przed pierwszym uruchomieniem urządzenia, należy umyć jego wnętrze i znajdujące się w nim akcesoria letnią wodą z dodatkiem neutralnego środka czyszczącego, a następnie dokładnie osuszyć.

UWAGA!

Nie należy stosować silnych detergentów ani materiałów ściernych, ponieważ mogłoby to spowodować uszkodzenie powierzchni urządzenia.

7.3 Okresowe czyszczenie

UWAGA!

Nie należy ciągnąć, przesuwać ani uszkadzać rurek i/lub przewodów w urządzeniu.

UWAGA!

Należy chronić układ chłodniczy przed uszkodzeniem.

UWAGA!

Przesuwając urządzenie, należy podnieść jego przednią krawędź, aby uniknąć zarysowania podłogi.

Urządzenie należy regularnie czyścić:

1. Wnętrze i akcesoria należy myć letnią wodą z dodatkiem neutralnego środka czyszczącego.
2. Regularnie sprawdzać i przecierać uszczelki drzwi, aby nie gromadził się na nich osad.
3. Dokładnie opłukać i wysuszyć.
4. Jeśli skraplacz i sprężarka z tyłu urządzenia są dostępne, oczyścić je za pomocą szczotki. Poprawi to wydajność urządzenia i zmniejszy zużycie energii elektrycznej.

Najniższą półkę, oddzielającą komorę chłodziarki od komory można wyjmować jedynie w celu czyszczenia. Aby wyjąć szufladę, należy pociągnąć ją prosto do siebie.

Aby zapewnić pełną funkcjonalność komory FreshZone, po czyszczeniu należy umieścić najniższą półkę i płyty osłonowe na swoim miejscu.

Płyty osłonowe nad szufladami w komorze można również wyjąć w celu czyszczenia.

7.4 Rozmrażanie chłodziarki

Podczas normalnego użytkowania za każdym razem po wyłączeniu się silnika sprężarki następuje automatyczne usunięcie szronu z parownika komory chłodziarki. Woda z rozpuszczonego szronu spływa rynienką do specjalnego pojemnika znajdującego się z tyłu

urządzenia nad sprężarką, skąd następnie odparowuje.

Należy okresowo czyścić otwór odpływowy znajdujący się na środku rynienki w komorze chłodziarki, aby zapobiec przelewaniu się wody i jej kapaniu na żywność.

7.5 Rozmrażanie zamrażarki

Zamrażarka jest urządzeniem typu beszzronowego. Podczas działania urządzenia szron nie gromadzi się na wewnętrznych ściankach ani na żywności.

Szron nie osadza się dzięki ciągłej cyrkulacji zimnego powietrza wewnątrz komory, którą wywołuje automatycznie sterowany wentylator.

7.6 Przerwy w użytkowaniu urządzenia

Jeśli urządzenie nie będzie użytkowane przez długi czas, należy wykonać następujące czynności:

1. Odłączyć urządzenie od zasilania.
2. Wyjąć wszystkie artykuły spożywcze.
3. Wyczyścić urządzenie oraz wszystkie akcesoria.
4. Pozostawić uchylone drzwi, aby uniknąć powstawania nieprzyjemnych zapachów.

8. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

OSTRZEŻENIE!

Jeśli urządzenie pozostanie włączone, należy poprosić kogoś o regularne kontrole, aby uniknąć zepsucia się żywności w przypadku przerwy w zasilaniu.

7.7 Wymiana węglowego filtra powietrza

Aby uzyskać najlepszą wydajność, należy raz w roku wymieniać węglowy filtr powietrza.

Nowe filtry powietrza z węglem aktywnym można nabyć u lokalnego sprzedawcy.

Instrukcje montażu znajdują się w rozdziale „Instalacja filtra TASTEGUARD”.

Filtr powietrza należy do materiałów eksploatacyjnych podlegających zużyciu, w związku z czym nie jest objęty gwarancją.

8.1 Co zrobić, gdy...

Problem Prawdopodobna przyczyna		Rozwiązanie
Urządzenie nie działa. Urządzenie jest wyłączone.		Włączyć urządzenie.
Wtyczki przewodu zasila-ającego nie włóżono prawidłowo do gniazda elektrycznego.		Włożyć prawidłowo wtyczkę do gniazda elektrycznego.
Brak napięcia w gnieżd-zie elektrycznym.		Podłączyć inne urządzenie elektryczne do tego samego gniazda elektrycznego.Skontaktować się z wykwalifikowanym elektrykiem.
Urządzenie pracuje głos-no.	Urządzenie nie stoi sta-bilnie.	Sprawdzić, czy urządzenie jest wypoziomowane.
Działa alarm dźwiękowy lub wizualny.	Urządzenie zostało nie-dawno włączone lub tem-peratura jest wciąż zbyt wysoka.	Patrz „Alarm otwartych drzwi” lub „Alarm wysokiej temperatury”.
	Temperatura w urządze-niu jest zbyt wysoka.	Patrz „Alarm otwartych drzwi” lub „Alarm wysokiej temperatury”.
	Temperatura w urządze-niu jest zbyt wysoka.	Skontaktować się z wykwalifikowanym elektrykiem lub najbliższym autoryzowanym punktem serwisowym.
Zamiast cyfr na wyświet-laczu temperatury widocz-ny jest kwadratowy sym-bol.	Problem z czujnikiem temperatury.	Skontaktować się z najbliżs-zym autoryzowanym punk-tem serwisowym (układ chłodniczy będzie nadal chłodził żywność, ale regu-lacja temperatury stanie się niemożliwa).
Nie działa oświetlenie. Oświetlenie jest w trybie czuwania.		Zamknąć i otworzyć drzwi.
Nie działa oświetlenie. Żarówka jest przepalona. Skontaktować się z najbliżs-zym autoryzowanym punk-tem serwisowym.
Sprężarka pracuje w spo-sób ciągły.	Nie ustawiono prawidło-wo temperatury.	Patrz rozdział „Eksploatac-ja”.
Zbyt wiele produktów	włożono na raz do prze-chowania.	Odczekać kilka godzin i po-nownie sprawdzić tempera-turę.
Temperatura w po-	mieszczeniu jest zbyt wy-soka.	Zapoznać się z informacją dotyczącą klasy klimatycznej na tabliczce znamionowej.
Włożono zbyt ciepłe po-	trawy do urządzenia.	Przed umieszczeniem żyw-ności w urządzeniu należy odczekać, aż ostygnie ona do temperatury pokojowej.
	Drzwi nie są prawidłowo zamknięte.	Patrz „Zamykanie drzwi”.
	Włączona jest funkcja FastFreeze.	Patrz „Funkcja FastFreeze”.
	Włączona jest funkcja ShoppingMode.	Patrz „Funkcja Shopping-Mode”.
Sprężarka nie uruchamia się natychmiast po naciś-nięciu FastFreeze lub zmianie ustawienia tem-perature.	Jest to normalne zjawis-ko, które nie oznacza us-terki.	Sprężarka rozpoczyna pracę dopiero po pewnym czasie.
Sprężarka nie uruchamia się natychmiast po naciś-nięciu ShoppingMode lub zmianie ustawienia tem-perature.	Jest to normalne zjawis-ko, które nie oznacza us-terki.	Sprężarka rozpoczyna pracę dopiero po pewnym czasie.
Woda spływa do komory chłodziarki.	Odpływ skroplin jest nie-drożny.	Oczyścić odpływ skroplin.
	Produkty uniemożliwiają spływanie skroplin do ry-nienki na tylnej ściance.	Upewnić się, że produkty nie stykają się z tylną ścianką.
Woda wylewa się na pod-logę.	Końcówka wężyka od-prowadzającego wodę z odszraniania nie jest po-łączona z pojemnikiem umieszczonym nad sprężarką.	Zamocować końcówkę wę-żyka odprowadzającego wodę z odszraniania w po-jemniku umieszczonym nad sprężarką.
Nie można ustawić tem-perature.	Włączona jest funkcja FastFreeze lub Shop-pingMode.	Wyłączyć funkcję Fast-Freeze lub ShoppingMode ręcznie albo zaczekać, aż funkcja wyłączy się automa-tycznie i ustawić tempera-turę. Patrz „Funkcja Fast-Freeze lub ShoppingMode”.
Na wyświetlaczu widoczne jest wskazanie DEMO.	Urządzenie działa w try-bie demonstracyjnym.	Nacisnąć i przytrzymać przy-cisk przycisk komory chłodziarki przez ok. 10 sekund, aż rozlegnie się długi sygnał dźwiękowy i nastąpi na krótko wyłączenie wyświetlacza.
Drzwi są żle dopasowane lub zahaczają o kratkę wentylacyjną.	Urządzenie nie jest dobrze wypoziomowane.	Patrz punkt „Poziomowanie”.
Temperatura w urządzeniu jest zbyt niska lub zbyt wy-soka.	Regulator temperatury nie jest prawidłowo usta-wiony.	Ustawić wyższą/niższą tem- peraturę.
	Drzwi nie są prawidłowo zamknięte.	Patrz „Zamykanie drzwi”.
	Temperatura produktów jest zbyt wysoka.	Pozostawić produkty, aby ostygły do temperatury poko-jowej i dopiero wtedy włożyć je do urządzenia.
	Włożono na raz zbyt wiele produktów do prze-chowania.	Ograniczyć ilość produktów wkładanych jednocześnie do przechowania.
	Drzwi urządzenia są ot-wierane zbyt często.	Otwierać drzwi urządzenia tylko wtedy, gdy jest to ko-nieczne.
	Włączona jest funkcja FastFreeze.	Patrz „Funkcja FastFreeze”.
	Włączona jest funkcja ShoppingMode.	Patrz „Funkcja Shopping-Mode”.
	Brak obiegu zimnego po-wietrza w urządzeniu.	Zapewnić obieg zimnego po-wietrza w urządzeniu.

Jeżeli podane rozwiązania nie przynoszą pożądanego efektu, należy zadzwonić do najbliższego firmowego punktu serwisowego.

8.2 Zamykanie drzwi

1. Wyczyścić uszczelki drzwi.
2. W razie potrzeby wyregulować drzwi. Patrz punkt „Instalacja”.
3. W razie potrzeby wymienić uszkodzone uszczelki drzwi.

Skontaktować się w tym celu z serwisem.

8.3 Wymiana oświetlenia

Urządzenie wyposażono w oświetlenie wnętrza typu LED o wydłużonej żywotności.

Wymiany oświetlenia może dokonać wyłącznie pracownik serwisu. Skontaktować się w tym celu z serwisem.

9. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

9.1 Ustawianie

Urządzenie należy zainstalować w suchym, dobrze wietrzonym pomieszczeniu, w którym temperatura otoczenia będzie odpowiadać klasie klimatycznej wskazanej na tabliczce znamionowej urządzenia:

Klasa klima-tyczna	Temperatura otoczenia
SN od +10°C do 32°C
N od +16°C do 32°C
ST od +16°C do 38°C
T od +16°C do 43°C

Niektóre modele urządzeń mogą działać nieprawidłowo w temperaturze spoza podanego zakresu. Prawidłowe działanie jest gwarantowane tylko w podanym zakresie temperatury. W razie wątpliwości dotyczących miejsca instalacji należy skontaktować się ze sprzedawcą, działem obsługi klienta lub najbliższym autoryzowanym punktem serwisowym.

9.2 Podłączenie do sieci elektrycznej

• Przed podłączeniem urządzenia do gniazdka należy sprawdzić, czy napięcie oraz częstotliwość na tabliczce znamionowej odpowiadają napięciu w sieci domowej.
• Urządzenie musi być uziemione. Wtyczka przewodu zasilającego jest w tym celu wyposażona w specjalny styk. Jeśli gniazdko nie ma

wyprowadzonego uziemienia, urządzenie należy podłączyć do oddzielnego uziemienia zgodnie z aktualnymi przepisami po konsultacji z wykwalifikowanym elektrykiem.

• Producent nie ponosi żadnej odpowiedzialności w przypadku nieprzestrzegania podanych zaleceń bezpieczeństwa.
• Urządzenie spełnia wymogi dyrektyw EWG.

9.3 Miejsce instalacji

Należy zapewnić możliwość odłączenia urządzenia od źródła zasilania. Dlatego po zainstalowaniu urządzenia wtyczka musi być łatwo dostępna.

Urządzenie należy zainstalować z dala od źródeł ciepła, takich jak grzejniki, kotły, bezpośrednie promienie słoneczne itd. Należy zapewnić swobodny przepływ powietrza z tyłu urządzenia. Aby zapewnić optymalną wydajność urządzenia zainstalowanego pod wiszącą szafką, odległość między jego górną powierzchnią a szafką musi wynosić co najmniej 100 mm. Najlepiej jednak nie ustawiać urządzenia pod wiszącymi szafkami. Urządzenie można dokładnie wypoziomować dzięki regulowanym nóżkom.

UWAGA!

Aby zapewnić prawidłowe działanie urządzenia w temperaturze otoczenia wyższej niż 38°C, zaleca się zapewnienie 30 mm przestrzeni między bokami urządzenia a meblami.

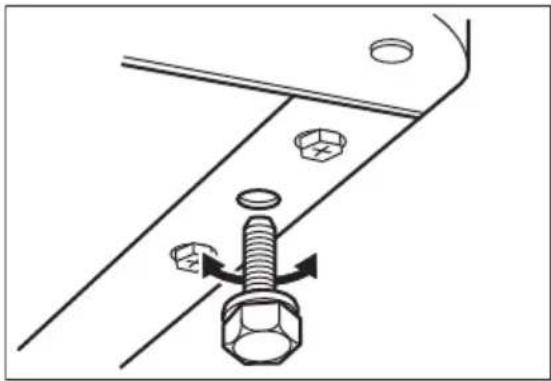

9.4 Poziomowanie

Urządzenie należy właściwie wypoziomować podczas ustawiania. Służą do tego dwie regulowane nóżki z przodu urządzenia.

9.5 Instalacja filtra TASTEGUARD

Filtr powietrza TASTEGUARD zawiera węgiel aktywny pochłaniający nieprzyjemne zapachy, pozwalając zachować najlepszy smak i zapach artykułów spożywczych i zapobiec przenikaniu go do innych produktów.

W celu zachowania właściwości filtra węglowego jest on zapakowany w woreczku foliowym.

Filtr należy umieścić w szufladzie przed włączeniem urządzenia.

UWAGA!

Należy sprawdzić, czy szuflada dźwigni powietrza jest zamknięta, aby urządzenie działało prawidłowo. Obchodzić się z filtrem ostrożnie, aby nie uszkodzić jego powierzchni.

1. Otworzyć szufladę.
2. Wyjąć filtr z woreczka foliowego.
3. Umieścić filtr w szufladzie.
4. Zamknąć szufladę.

9.6 Zmiana kierunku otwierania drzwi

OSTRZEŻENIE!

Przed rozpoczęciem prac należy wyjąć wtyczkę z gniazda elektrycznego.

Przed przystąpieniem do jakichkolwiek czynności należy upewnić się, że urządzenie jest puste. Jeśli nie, należy wyjąć wszystkie artykuły spożywcze i przechowywać je w odpowiedniej temperaturze.

UWAGA!

Aby wykonać poniższe czynności, zaleca się skorzystanie z pomocy drugiej osoby, która przytrzyma drzwi urządzenia.

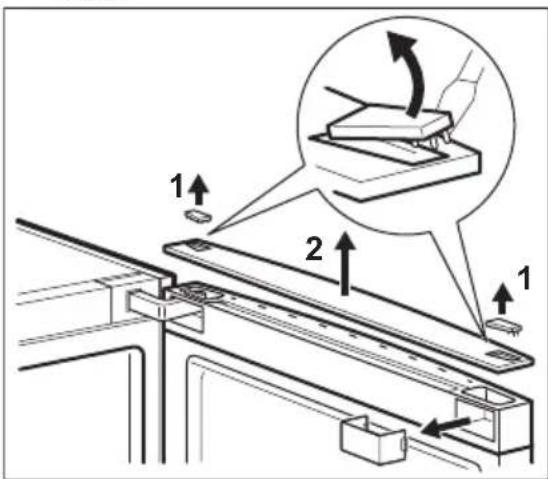

1. Wyjąć wszystkie zaślepki z nakładki górnych drzwi.
2. Wymontować nakładkę górnych drzwi.

1. Przytrzymując drzwi, odkręcić górny zawias.
2. Odłączyć przewód panelu sterowania od złączki drzwi.

1. Ostrożnie zdjąć górne drzwi urządzenia.

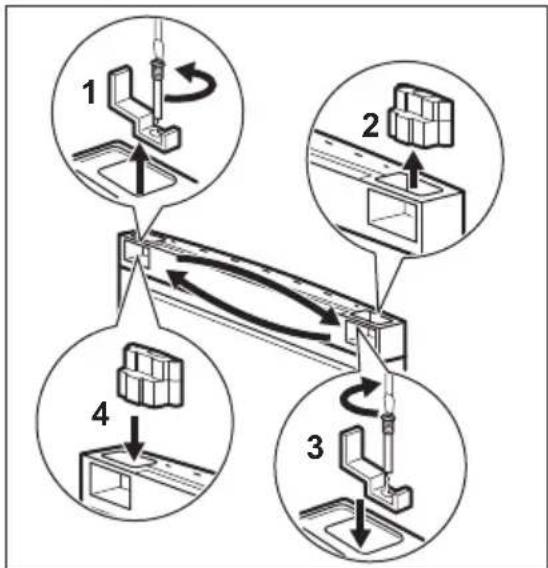

2. Odkręcić ogranicznik górnych drzwi i mocowanie górnego uchwytu i zamienić je miejscami.

1. Wymontować element dystansowy i środkowy zawias z urządzenia, a następnie ostrożnie zdjąć dolne drzwi.

1. Wymontować element dystansowy dolnego zawiasu, a następnie odkręcić wspornik dolnego zawiasu.
2. Wymontować sworzeń zawiasu ze wspornika dolnego zawiasu i zamontować go po przeciwnej stronie.

1. Zamontować wspornik dolnego zawiasu po przeciwnej stronie urządzenia.

Należy pamiętać o zamocowaniu elementu dystansowego dolnego zawiasu.

1. Założyć dolne drzwi na dolny zawias i zamocować je, mocując środkowy zawias do urządzenia.

Należy pamiętać o zamocowaniu elementu dystansowego środkowego zawiasu.

1. Wymontować nakładki górnego zawiasu, a następnie wyjąć przewód panelu sterowania.

1. Odkręcić górny zawias od urządzenia i umieścić przewód panelu sterowania w wolnej przestrzeni zawiasu.
2. Zamontować górny zawias po przeciwnej stronie urządzenia, a następnie zamontować wszystkie nakładki górnego zawiasu.

1. Poprowadzić przewód wewnątrz górnego zawiasu i zabezpieczyć go nakładką górnego zawiasu.
2. Ostrożnie założyć górne drzwi na środkowy zawias, a następnie założyć je na górny zawias.
3. Przymocować górne drzwi do górnego zawiasu.

1. Podłączyć przewód panelu sterowania do złącza drzwi.
2. Zamontować nakładkę górnych drzwi i założyć wszystkie zaślepki.

1. Odkręcić ogranicznik dolnych drzwi i zamontować go po przeciwnej stronie.

1. Zamocować uchwyty drzwi i zaślepki po przeciwnej stronie.

UWAGA!

Ustawić i wypoziomować urządzenie, odczekać co najmniej cztery godziny, a następnie podłączyć je do źródła zasilania.

Na końcu upewnić się, że:

- Wszystkie wkręty są dokręcone. - Uszczelka magnetyczna przylega do obudowy. - Drzwi otwierają i zamykają się prawidłowo. Uszczelka może nie przylegać dokładnie do obudowy w niskiej temperaturze otoczenia (np. zimą). Należy odczekać, aż uszczelka dopasuje się naturalnie. Jeżeli użytkownik nie chce samodzielnie wykonywać opisanych czynności, powinien zwrócić się o pomoc do najbliższego autoryzowanego serwisu. Specjalista z serwisu odpłatnie zmieni kierunek otwierania drzwi.

10. DANE TECHNICZNE

10.1 Dane techniczne

Wysokość mm 2000

Szerokość mm 595

Głębokość mm 642

Czas utrzymywania temperatury Godz. 20

Napięcie V 230 - 240

Częstotliwość Hz 50

Dane techniczne podano na tabliczce znamionowej znajdującej się wewnątrz lub na zewnątrz urządzenia oraz na

etykiecie z oznaczeniem klasy energetycznej.

11. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać recyklingowi. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem wraz z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu recyklingu lub skontaktować się z odpowiednimi lokalnymi władzami.

CONTENIDO
