INSTRUKCJA OBSŁUGI Arwen 450S Yeelight

Lampa sufitowa Yeelight Arwen S Series 450S + 550S Instrukcja Obsługi

YEELIGHT

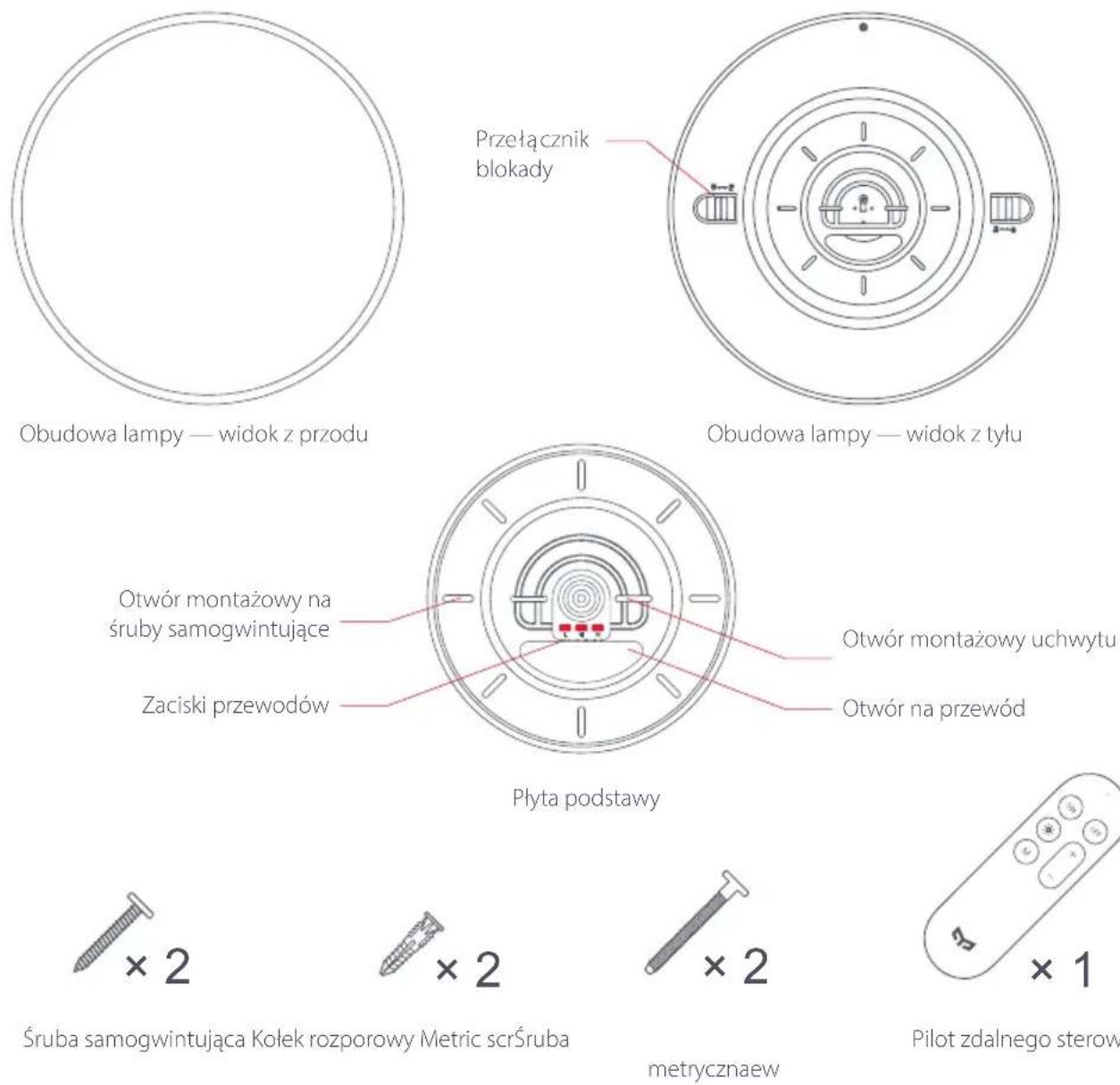

Opis produktu

Pilot zdalnego sterowania

Instrukcja montażu

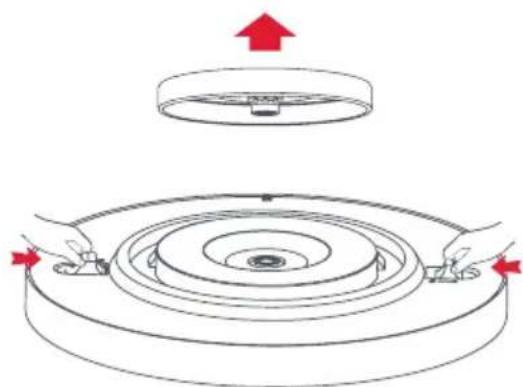

1. Otworzyć opakowanie i wyjąć lampę sufitową. Wcisnąć przełącznik blokady do środka i zdjąć podstawę.

* Aby uniknąć wszelkich zagrożeń, montaż lub czynności konserwacyjne lampy należy zlecić elektrykowi. * Przed przystąpieniem do montażu należy odłączyć zasilanie, aby zapobiec porażeniu prądem. Montaż należy wykonać dokładnie według instrukcji. Nieprawidłowy montaż może spowodować wypadki, takie jak upadek, pożar i porażenie prądem.

1. Montaż podstawy

Metoda A: Metoda B:

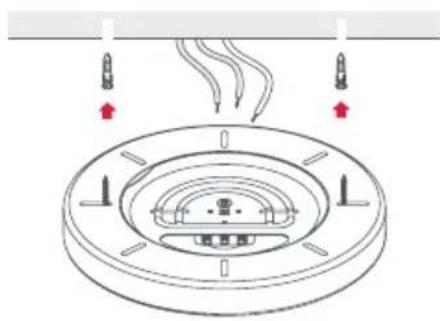

Użyć wiertarki udarowej z wiertłem o średnicy 6 mm, aby wywiercić dwa otwory montażowe o głębokości ≥ 25 mm (jak pokazano na następującym rysunku). Włożyć kolek rozporowy do otworu montażowego, a następnie przełożić przewód zasilający przez otwór na przewód. Użyć śrub samogwintujących, aby zamocować podstawę do sufitu, a następnie sprawdzić, czy podstawa jest zamocowana prawidłowo. (Zalecane)

Sprawdzić, czy dwa punkty montażowe lampy są nieuszkodzone. Potem przełożyć przewód zasilający przez otwór na przewód. Użyć śrub metrycznych, aby zamocować podstawę lampy do sufitu, a następnie sprawdzić, czy podstawa jest zamocowana prawidłowo.

1. Zaciski przewodów umożliwiają mocowanie przewodów o przekroju w zakresie 1,5–2,5 mm². Odsłonić przewód na odcinku 11–13 mm i podłączyć przewody neutralny, fazowy i ochronny do lampy sufitowej.

11\~13mm

* Przewód zasilający może być wykonany z drutu lub linki.

Zamocować przewody neutralny, fazowy i ochronny odpowiednio w zaciskach przewodów oznaczonych literami N i L oraz symbolem uziemienia. (Odłączając przewody zasilające, należy nacisnąć czerwony przycisk na zacisku, a dopiero potem wyciągnąć przewód).

Poprowadzić przewód zasilający, jak pokazano na rysunku, a następnie sprawdzić, czy przewody są podłączone prawidłowo.

* Produkt należy podłączyć do przewodu ochronnego.

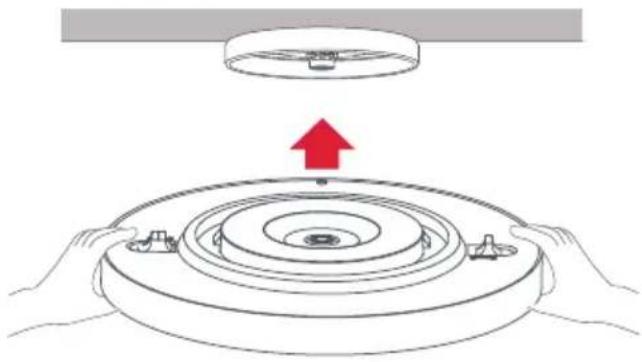

1. Trzymać obie strony obudowy lampy dwiema rękami. (Zachować ostrożność, aby nie nacisnąć powierzchni z diodami).

Wyrównać obudowę lampy z zamocowaną podstawą, a następnie delikatnie docisnąć po obu stronach jednocześnie. Po zatrzaśnięciu obudowy lampy montaż jest zakończony.

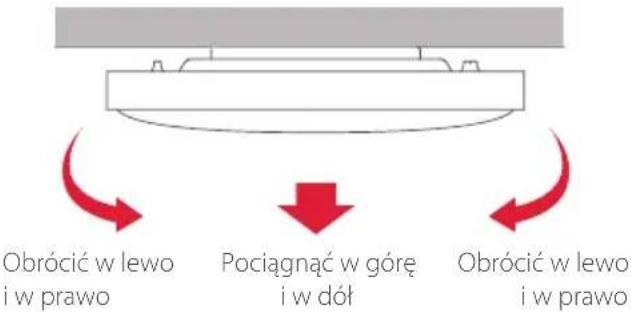

1. Po zakończeniu montażu obrócić obudowę lampy w lewo i w prawo oraz pociągnąć ją w górę i w dół, aby upewnić się, że przełącznik blokady jest zamknięty.

* Po zakończeniu montażu zawsze sprawdzać jego poprawność. Niewłaściwy montaż może spowodować upadek produktu.

Nawiązywanie połączenia z aplikacją Yeelight

Produktem można sterować za pomocą aplikacji Yeelight. Umożliwia ona też współdziałanie produktu z innymi produktami Yeelight.

Pobieranie aplikacji

W sklepie z aplikacjami wyszukać „Yeelight” lub zeskanować kod QR po prawej stronie, aby pobrać aplikację i ją zainstalować.

Dodawanie urządzenia

• Przejść na stronę główną aplikacji Yeelight i w prawym górnym rogu kliknąć przycisk „+”, aby dodać urządzenie.
• Przeprowadzić konfigurację zgodnie z instrukcjami wyświetlanymi w aplikacji.
• Po pomyślnym dodaniu urządzenia będzie ono widoczne na liście urządzeń.

Uwaga: Procedura może się różnić od opisanej w tej instrukcji ze względu na aktualizacje aplikacji. Postępować zgodnie z instrukcjami wyświetlanymi w aplikacji.

Produktem można też sterować za pomocą aplikacji MIJIA, Google Home i Amazon Alexa. Aplikacje te można pobrać ze sklepu z aplikacjami. Po ich zainstalowaniu urządzenie konfiguruje się zgodnie z instrukcjami wyświetlanymi w aplikacji. Po zakończeniu konfigurowania można używać aplikacji do sterowania lampą.

Inteligentne sterowanie Apple HomeKit

1. Otwórz aplikację Home na iPhonie lub iPadzie.
2. Naciśnij „Dodaj akcesoria” i postępuj według instrukcji, aby zeskanować kod QR w instrukcji obsługi lub na skrzynce przyłączowej, lub też wprowadź 8-cyfrowy kod konfiguracyjny ponad kodem QR, aby umożliwiać dostęp aplikacji Apple Home.
   * Upewnij się, że w pobliżu znajduje się Wi-Fi z dostępem do Internetu (produkt nie obsługuje sieci 5 GHz).
   Aby sterować tym akcesorium kompatybilnym z HomeKit, zalecamy użycie systemu iOS 9.0 lub nowszego. Podczas dodawania produktu do aplikacji Home po przywróceniu ustawień fabrycznych należy raz jeszcze posłużyć się kodem konfiguracyjnym HomeKit.
   W razie zagubienia instrukcji obsługi zdejmij klosz i zeskanuj kod QR lub wprowadź kod konfiguracyjny na skrzynce przyłączowej.
   iPad i iPhone są znakami handlowymi Apple Inc. i są zarejestrowane w USA i innych krajach.

Przywracanie ustawień fabrycznych

Użyj wyłącznika ściennego, aby włączyć i wyłączyć lampę sufitową kolejno siedem razy (wyłącz lampę sufitową i odczekaj dwie sekundy, a następnie włącz ją i odczekaj dwie sekundy – to jeden cykl). Lampa sufitowa zacznie migać i automatycznie zrestartuje się po pięciu sekundach – ustawienia fabryczne zostaną przywrócone.

Uwaga: używając lampy sufitowej w nowym środowisku sieciowym, należy przywrócić ustawienia fabryczne i połączyć się z siecią ponownie.

Nawiązywanie połączenia z pilotem zdalnego sterowania i sterowanie za jego pomocą

Upewnić się, że pilot zdalnego sterowania i lampa sufitowa są w tym samym pomieszczeniu. Włączyć lampę i wykonać następujące czynności w ciągu 60 sekund. Równocześnie nacisnąć przyciski „OFF” i „M” na pilocie zdalnego sterowania i niezwłocznie je zwolnić. Wskaźnik na pilocie zdalnego sterowania zacznie migać, oznajmiając nawiązywanie połączenia. Połączenie zostanie nawiązane pomyślnie, gdy wskaźnik przestanie migać.

Nacisnąć, aby włączyć światło główne. Przytrzymać, aby włączyć światło nastrojowe.

Nacisnąć, aby wyregulować temperaturę barwową światła głównego. Przytrzymać, aby wyregulować kolor światła nastrojowego.

Nacisnąć, aby wyłączyć światło główne. Przytrzymać, aby wyłączyć światło nastrojowe.

Nacisnąć, aby przełączyć między trybem dziennym i nocnym. Przytrzymać, aby włączyć/wyłączyć automatyczną zmianę koloru światła nastrojowego.

Nacisnąć, aby zwiększyć jasność światła głównego. Przytrzymać, aby zwiększyć jasność światła nastrojowego.

"Nacisnąć, aby zmniejszyć jasność światła głównego. Przytrzymać, aby zmniejszyć jasność światła nastrojowego."

Dane techniczne

Model: YLXD013 (Wersja 450S)

YLXD013-A (Wersja 550S)

Współczynnik mocy: 0,9

Temperatura eksploatacji: 25°C

Wilgotność robocza: 0-85% HR

Temperatura barwowa: 2700–6500 K

Napięcie wejściowe: 100-240 V\~ 50/60 Hz Maks. 0,23 A

Moc znamionowa: 50 W (81 × 1 W/moduł LED + 60 × 0,2W/moduł LED) (Wersja 450S)

50 W (84 × 1 W/modul LED + 60 × 0,2W/modul LED) (Wersja 550S)

Zgodność z systemem: Android 4.4 i iOS 9.0 lub nowszy

Łączność bezprzewodowa: Wi-Fi IEEE 802.11 b/g/n 2,4 GHz, Bluetooth 4.2 BLE

Częstotliwość robocza: 2412-2472 MHz (Wi-Fi) 2402-2480 MHz (BT)

Maksymalna moc wyjściowa: 17,21 dBm (Wi-Fi) 5,08 dBm (BT)

Cechy produktu

Kolorowe światło nastrojowe

Regulacja temperatury barwowej światła

Regulacja jasności

Lampka nocna

Wysoki współczynnik oddawania barw

Sterowanie głosem

Szybka konfiguracja

Sterowanie za pomocą Apple HomeKit

Interakcja z urządzeniami inteligentnymi

Uaktualnienie oprogramowania układowego

Przestrogi

• Przed przystąpieniem do użytkowania upewnij się, że napięcie odpowiada napięciu roboczemu lampy sufitowej. Niewłaściwe napięcie może uszkodzić lampę sufitową i stwarza zagrożenie.
• Nie wymieniaj samodzielnie źródła światła. źródło światła może wymienić wyłącznie producent, przedstawiciel serwisu posprzedażowego lub wykwalifikowany elektryk.
• Podczas pracy lampa sufitowa wytwarza ciepło. Zapewnij odpowiednią wentylację w celu rozproszenia ciepła.
• Lampą sufitową można sterować za pomocą aplikacji lub pilota (niezawarty w zestawie, sprzedawany oddzielnie). Wyłączenie lampy sufitowej za pomocą pilota lub aplikacji nie spowoduje odcięcia prądu, dlatego też nie dotykaj jej, nie wymieniaj ani nie demontuj. W przeciwnym wypadku może dojść do porażenia prądem elektrycznym, urazu, a nawet zgonu.
• Montaż lampy może wykonać wyłącznie wykwalifikowany elektryk, a okablowanie powinno spełniać normy elektryczne IEEE lub narodowe.
• Lampę sufitową należy zamontować w stabilnym miejscu, aby zapobiec upadkom lub oderwaniu.
• W normalnych warunkach użytkowania to urządzenie powinno znajdować się w odległości 20 cm od anteny i ciała użytkownika.
  • Wyłącznie do użytku wewnątrz pomieszczeń.

CE Deklaracja zgodności UE

Niniejszym firma Qingdao Yeelink Information Technology Co., Ltd., oświadcza, że urządzenie radiowe typu YLXD013/ YLXD013-A jest zgodne z dyrektywą 2014/53/UE.

Informacje dotyczące europejskiej dyrektywy WEEE

Wszystkie produkty oznaczone tym symbolem są uznane za odpady sprzętu elektrycznego i elektronicznego (WEEE zgodnie z Dyrektywą 2012/19/UE) i nie mogą być wyrzucane po zakończeniu okresu użytkowania wraz z innymi odpadami. W celu ochrony zdrowia ludzi oraz środowiska naturalnego należy przekazać zużyty sprzęt do wyznaczonego punktu utylizacji wyznaczonego przez instytucje rządowe lub lokalne. Prawidłowe usunięcie zużytego produktu pomaga w zapobieganiu potencjalnym negatywnym skutkom oddziaływania na środowisko naturalne i zdrowie ludzi. Więcej informacji można uzyskać w urzędzie lokalnym lub od instalatora.

Uproszczona deklaracja zgodności

Producent: Qingdao Yeelink Information Technology Co., Ltd Adres: 10F-B4, Building B, International Innovation Park, 1 KeYuanWeiYi Road, Laoshan, Qingdao, Shandong Province, People's Republic of China Produkt: Inteligentna lampa sufitowa Yeelight Arwen Ceiling Light 550S, 450S Model: YLXD013, YLXD013-A Częstotliwość radiowa: 2412-2472 MHz (Wi-Fi) 2402-2480 MHz (BT) Maks. moc częstotliwości radiowej: 17,21 dBm (Wi-Fi) 5,08 dBm (BT)

Wyrób jest zgodny z dyrektywą Parlamentu Europejskiego i Rady 2014/53/UE z dnia 16 kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylającą dyrektywę 1999/5/WE. Deklaracja zgodności dostępna na stronie internetowej: https://files.innpro.pl/

Ochrona środowiska

Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego. System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został zakupiony.

Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez producenta.

Produkt należy regularnie konserwować (czyścić) we własnym zakresie lub przez wyspecjalizowane punkty serwisowe na koszt i w zakresie użytkownika. W przypadku braku informacji o koniecznych akcjach konserwacyjnych cyklicznych lub serwisowych w instrukcji obsługi, należy regularnie, minimum raz na tydzień oceniać odmiennosć stanu fizycznego produktu od fizycznie nowego produktu. W przypadku wykrycia lub stwierdzenia jakiejkolwiek odmienności należy pilnie podjąć kroki konserwacyjne (czyszczenie) lub serwisowe. Brak poprawnej konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności może doprowadzić do trwałego uszkodzenia produktu. Gwarant nie ponosi odpowiedzialności za uszkodzenia wynikające z zaniedbania.

Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na stronie internetowej https://serwis.innpro.pl/gwarancja
