INSTRUKCJA OBSŁUGI sinusPRO 500VA Volt

Dziękujemy za zakup przetwornicy elektronicznej z funkcją zasilacza awaryjnego UPS z serii sinusPRO W. Proszę zapoznać się z instrukcją obsługi przed jej uruchomieniem.

Charakterystyka urządzenia

W jednym urządzeniu zostały zawarte funkcje przetwornicy DC/AC, zasilacza awaryjnego UPS, automatycznej ładowarki do akumulatorów oraz przełącznika priorytetu pracy SOLAR / SIEĆ

Dzięki możliwości zmiany trybu pracy i wbudowanym zabezpieczeniom przetwornice z serii sinusPRO W mogą pracować w układach w, których akumulator ładowany jest z paneli fotowoltaicznych poprzez dodatkowy regulator solarny podpięty do akumulatora

Zastosowany w przetwornicy transformator toroidalny zapewnia wysoką sprawność i małe straty jałowe. Urządzenie jest dzieki temu dużo bardziej energooszczędne niż starsze konstrukcje.

Szybki 32-bitowy mikroprocesor zapewnia dokładna i bezawaryna prace.

Intuicyjna i prosta obsługa dzięki kolorowemu wyświetlaczowi LED, który informuje o aktualnym stanie pracy urządzenia (napiecie weiściowe i wyiściowe, stan baterii, ładowanie ito.)

Przetwornica wytwarza na wyjściu czyste napięcie sinusoidalne, co umożliwia pracę z praktycznie dowolnym rodzajem obciążenia.

Szybkie przełączanie z zasilania sieciłowego na tryb pracy jako UPS umożliwia bezprzerwową pracę podłączonych urządzeń.

Inteligentne sterowanie wentylatorem chłodzącym, zależne od rzeczywistej temperatury urządzenia i stanu pracy przetwornicy.

INSTRUKCJA JEST INTEGRALNA CZEŚCIĄ URZĄDZEN Z SERII POWER SINUS. NIE WYRZUCAJ JEJ, PRZECHOWUJ W ŁATWO DOSTĘPNYM MIEJSCU ORAZ ZAPOZNAJ SIĘ Z JEJ TREŚCIĄ PRZED PIERWSZYM URUCHOMIENIEM URZĄDZENIA.

- Nie wystawiać przetwomicy na działanie deszczu, śniegu, kurzu, środków chemicznych, olejów etc.

- Nie zakrywać otworów wentylacyjnych. Przetwornica powinna być zainstałowana w łatwo dostępnym miejscu z minimum 30 cm wolnej przestrzeni wokół obudowy w celu zapewnienia swobodnego obiegu powietrza, w przeciwnym wypadku urządzenie może być narażone na przegrzewanie. Minimalna wartość przepływu powietrza to 145 CFM.

-Aby zmniejszyć ryzyko pożaru lub porażenia elektrycznego upewnii się, że istniejące okablowanie jest w dobrym stanie, a przewody mają właściwe parametry (przekrój, długość etc.). Nie unuchamiaj przetwornicy z uszkodzonym lub niespełniającym norm okabłowaniem.

- Urządzenie to zawiera elementy, które mogą powodować iskrzenie. Aby uniknąć pozaru iłub wybuchu nie należy instalować urządzenia w pomieszczeniach zawierających baterie lub materiały łatwopalne lub w miejscu, w którym znajdują się urządzenia nie mogące mieć kontaktu z ogniem. Obejmuje to wszelkie miejsca w których przechowywane są maszyny zasilane benzyną, zbiorniki na paliwo, łączniki, spotwa, lub inne połączenia między elementami układu paliwowego.

- Nie otwieraj / zdejmuj obudowy z przetwornicy. Urządzenie nie zawiera żadnych części wymagających konserwacji. Próba naprawy może doprowadzić do porażenia prądem lub pożaru. Kondensatory wewnątrz urządzenia pozostają naładowane po odłączeniu zasilania.

- Aby zmniejszyć ryzyko porażenia prądem elektrycznym, należy odlączyć zarówno zasilanie od strony AC jak i DC przed przystąpieniem do konserwacji lub czyszczenia, Wyłączanie urządzenia za pomocą przycisku nie zmniejsza ryzyka.

- Wyjściowa część okablowania AC w Zadnym wypadku nie powinna być podłączona do sieci albo generatora. Takie podłączenie może spowodować uszkodzenia większe, niż zwarcie w obwodzie. Wyjście AC przetwornicy pod żadnym pozorem nie może być podłączone do wejścia AC, W szczególności, należy pamiętać, że przetwornica nie powinna być używana do zasilania systemów podtrzymania życia bądź innego sprzętu medycznego. Nie dajemy gwarancji na poprawna prace przetwornicy wraz z takimi typami urządzeń, w takim układzie używasz jejlyko na własne ryzyko.

- Nie należy przeciązać urządzenia. Praca pod obciążeniem większym niż znamionowe może spowodować uszkodzenie przetwornicy.

-Aby zmniejszyć ryzyko obrażeń, należy ładować tylko akumulatory opisane w sekcji INNE UWAGI

- Nie należy na wejściu podawać napięcia ze słabej jakości generatorów, które nie wytwarzają napięcia sinusoidalnego, ponieważ nie urządzenie nie będzie to działalo.

[e-mail] | [e-mail] | (58) 500 85 62

2

[e-mail] | [e-mail] | (58) 500 85 62

PIERWSZE URUCHOMIENIE

WAŻNE UWAGI DO PODŁĄCZENIA

URUCHAMIANIE PRZETWORNICY

1. Otwórz karton i sprawdź, czy wszystkie elementy są w zestawie, a urządzenie jest nieuszkodzone. Odlącz kabel sieciowy od urządzenia

2. Podłącz poprawnie akumulator do urządzenia, zgodnie z poprawną polaryzacją (czerwony przewód + / czamy przewód -)

3. Uruchom urządzenie za pomocą przycisku ON/OFF (przytrzymaj 5s do usłyszenia sygnału dźwiękowego) i podłącz wtyczkę do sieci.

4. Przełącz włącznik ladowarki sieciowej w pozycję „1" w celu uruchomienia procesu ladowania akumulatora

5. [OPCJONALNIE] Podłącz zestaw paneli fotowoltaicznych do regulatora solarnego, a następnie wyjsce z regulatora podłącz do akumulatora

pamiętając o poprawnoj polaryzlicji poręczenia 6. Wybierz odnowiedniłnik pracy za pomora przynisku woben u prionstetu AC/SCI.AR

1. Try up to be a good man in the way to do you to get your own way to you get your own way.

2. Dreding them are not only in the place of what we will now be able to do you to get your own way to you get your own way.

3. Podarcz wszystkiwanejczania, WYŁACZANIE PRZETWORNICY

4. Wyłączno kolej, podłączone do przetwomicy urządzenia

5. Przejacz wiercznik iadowanie sieciowe i pozycie. 0° w celu zatrzymania procesu iadowania akupulatora

6. Zekupa Wijaznić načiowane slobiowaj w porzyję 30 w obla zlozymami proceska 31

7. Pradzymal przycisk ON/DEF przez 3 sekundy, aby odłaczuć wuitęcie oprzechomicu

8. Ślącyżyniej przyścik GN/OF 1 przez 3 akkimcy, aby obiązyc wyjsce przetwormicy.

9. Odlaczy kabel speciwu

10. CORĄCE KIDĘT SŁECOWY,

11. [OPC JONAL NIEŁODIA

12. [O' CIONALEN] Ospiz regulator steramy od akomodatora

13. Odłacz akumulatory od przetwomicy

14. Ołącze aklimnatory do przetworicy Informacja dotzinego podzinierania ni

Informacja dotyczące podłączenia pieców gazowych CO do zasilaczań.

Podłączając wtyczkę zasmająca do pieca, podęciz jej najpierw do gniazda z kokiem uziemiającym. Jestinskownik w pieciu nie działa (nią proću jonizacji), to przełącz wtyczke do gniazda bez kołka uziemiającego (odwracając ią wcześniej o 180 stopni względem wcześniejszego podłączenia).

UWAGI

1. Uważaj przy podłączeniu akumulatora, napięcie wytworzone przy odwrotnej polaryzacji może uszkodzić przetwornice.

2. Nie przeciażai urządzenia powyżei tego mocy nominalnej. Podtaczałać lodówki, zamrazałki i inne urządzenia indukcvine / pobierające większa moc na

rozruchu pamietaj, aby nie przekroczyć 30% całkowitej mocy nominalnej zasilacza.

1. Nie podłączaj urządzenia na świeżym powietrzu, unikai kontaktu zasilacza z woda

2. Pamieta i o umieiscowieniu zasilacza w odnowiednim miejscu, z dostenem do świeżego nowiatrza i z min 30 cm odstenu z każdej stronu obudowy.

3. Podłączając regulator solarny oraz panele folowoltaiczne do akumulatora stosui się do uwag producenta urządzeń

4. W przypadku zauważenia biednej pracy / uszkodzenia przetwornicy skontaktui się z serw sem producenta.

5. Poprawność pracy urządzenia testu po uruchomieniu zastacza (stosując się do uwag bezpieczeństwa i informacji z instrukcji) z obciążeniem. Test przeprowadzamy wyłączając napięcie w sieci za pomocą bezpiecznika faszowego, lub za pomocą czerwonego przycisku ustawając go w pozycję „0” (jeżeli)—znioudą sie na obudowie).

6. Odłączenie wtyczki zasilającei podczas pracy zasilacza powoduje odłączenie przewodu uziemiającego i przewodu zerowego. Może to spowodować problemy

przy pracy z niektórych urządzeniami (może wyświetlać się komunikat UNUSUAL), które wymagają podłączenia do przewodu zerowego na wejściu. 9. Nie należy stosować listow antyprzepięciowych (z bezpiecznikami lub dławikami na gniazdach) na wejściu i wyjściu zasilacza, ponieważ mogą one doprowadzić do zwarcia na zasilaczu.

[e-mail] | [e-mail] | (58) 500 85 62

1. Wbudowana w przetwornice z serii sinusPRO W ladowarka akumulatorów pracuje na zasadzie ładowania buforowego.

WAŻNE! Zalecamy używanie dedykowanych akumulatorów kwasowo-olowiowych AGM/Gel, takich, które są przystosowane do pracy buforowej/cyfikicznej i głębokiego rozładowania. Podłączenie do przetwomicy akumulatorów samochodowych, które nie są przystosowane do takiej pracy może skutkuwać uszkodzeniem przetwomicy/akumulatora. Nie należy również podzącać akumulatorów LiFePO4, ze względu na inną charakterystykę ładowania/rozładowania, niż ta jaką oferuje zasilacz Sinus PRO E, W, S. Do pracy z akumulatorami LiFePO4 zalecamy stosowanie serii Sinus PRO ULTRA marki VOLT Polska.

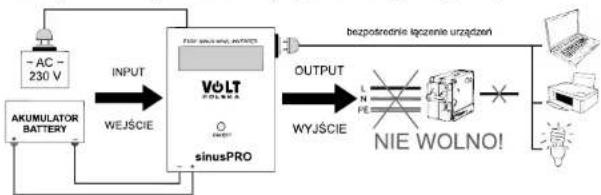

1. Wyjście AC przetwornicy słuzy do bezpośredniego zasilania podłączonych urządzeń w tzw. układzie wyspowym. Zabrania się podłączania wyjścia AC do istniejącej instalacji elektrycznej (nawet poprzez zabezpieczenia różnicowo - prądowe), a w szczególności przewodów fazowych i neutralnych N. Takie połączenie może skutkować napięciem wstecznym podanym na wyjście przetwornicy. Uszkodzenia spowodowane takim połączeniem skutkują utratą gwarancji !!!

1. Inne ważne informacje na temat np.: doboru akumulatorów, obliczenia potrzebnej mocy lub pojemności zestawu akumulatorów znajdują się na Naszej stronie internetowej www.voltpolska.pl

[e-mail] | [e-mail] | (58) 500 85 62

OBSŁUGA URZĄDZENIA

TRYBY PRACY

NAZWA	RYSUNEK	OPIS
Wyłącznik przetwomicy		Wościęcie i przytrzymanie wyłącznika przez dłużej niż 2 sekundy spowoduje włączenie lub wyłączenie głównej przetwomicy zasilacza swarłynego.
Kabel zasilający lub przylęczeniowa listwa zacziskowa		Podłączenie wtyść do gniazda elektrycznego umożliwia ładowanie akumulatora i zasilanie urządzeń wyścowych przez wbudowany regulator nepęcja.
Wyłącznik sieciowy		Jeśli urządzenia podłączne do zasilania siedownego i wictznik zreduje się w porzydji. „” akumulator jest nadowna, a urządzenia wyślące zasilanie są z sieci. Przȩczenia w porzydje „” spowoduje uruchomienie przetwomicy i zasilanie urządzeń wyślącech w zakumulatora.
Gniazdo lub listwa zacziskowa do podłączenia urządzeń wyślącowych		Do gniazda lub listwy zacziskowej należy podłączyt uredzzenia wyślące. Maksymatna moc pojedynczego gniazda to 2000 W, jeżeli moc urządzeń wyślącech jest większa, prosze podłączyć je do listwy zacziskowej.
Wentylator chłodzący		Wentylator chłodzący unuchamia się podczas pracy przetwomicy UPS lub podczas lądowania akumulatora - kiedy temperatura trancysiorów przekracza 45 C
Zaczisk akumulatora		Czerwony zaczisk powinien być podłączoney do dodatniego bieguna akumulatora (*), a czarny do ujemnego (*). Zamana przewodów uniemożnił popierawną pracę urządzenia.
Przycisk zmiany priorytetu pracy	AC / SOLAR	Przyosc wochnięty : SOLAR PRIORITYPrzyosc wochnięty : AC PRIORITYWłęcej w sekcji TRYBY PRACY

[e-mail] | [e-mail] | (58) 500 85 62

Przetwornice z serii sinusPRO W wyposażone są w przełącznik trybów pracy, który umożliwia zmianę priorytetu źródła zasilania przetwornicy i tym samym logikę pracy całego urządzenia. Przycisk umożliwia zmianę pomiędzy priorytetem akumulatorowym (SOLAR) oraz priorytetem sieciowym (AC).

AC PRIORITY (priorytet pracy sieciowej)

1. Urządzenie pracuje w tym priorytecie, gdy przycisk zmiany trybu pracy jest wyciśnięty
2. Głównym źródłem zasilania jest sieć \~ 230 VAC.
3. Podłączone do przetwornicy akumulatory są ładowane za pomocą wbudowanego prostownika.
4. Napięcie sieciowe jest przekazywane bezpośrednio na wyjście przetwomicy z pominięciem jej układu, aby nie generować dodatkowych stratizw. BYPASS.
5. W momencie zaniku napięcia sieciowego, wbudowany moduł UPS bezprzerwowo przełącza zasilanie na pracę akumulatorową, prad stały DC jest przetwarzany na prad zmienny AC i przekazywany na wviście przetwornicy.
6. Przetwornica pozostaje w takim stanie, aż do rozładowania akumulatora i wyłączenia się lub do powrotu napięcia sieciowego, wtedy przechodzi z powrotem w tryb normalnej pracy i ładowania akumulatora z sieci.

SOLAR PRIORITY (priorytel pracy akumulatorowej)

1. Urządzenie pracuje w tym priorytecie, gdy przycisk zmiany trybu pracy jest wciśnięty.
2. Głównym źródłem zasilania jest podłączony akumulator.
3. W tym trybie akumulatory mogą być ładowane z zewnętrznego źródia np.: z paneli fotowołaicznych za pomocą zewnętrznego regulatora sojarnego podłączonego bezpośrednio pod zestaw akumulator.
4. W momencie rozładowania akumulatora (np.: noc, brak zewnętrznego zasilania) przetwomica przełączy się na zasilanie sieciowe ładuiac akumulator i rozłączy ładowanie po pełnym neladowaniu akumulatora
5. Po naładowaniu akumulatora i po powrocie zasilania z zewnętrznego źródła urządzenie wraca do normalnej pracy

AC CHARGER ON/OFF (wiącznik / wyłącznik ładowarki sieciowej w zasilaczu)

Przycisk służy do włączania / wyłączania wbudowanej do zasilacza ładowarki sieciowej akumulatorów.

UWAGA! NIE DOTYCZY MODELI SINUS PRO 500W, SINUS PRO 800W (braw przycisku ON/OFF w tych modelach)

[e-mail] | [e-mail] | (58) 500 85 62

ELEMENTY WYŚWIETLACZA

PARAMETRY TECHNICZNE

- normalny tryb pracy, urządzenia zasilane bezpośrednio z sieci 230 V BYPASS

- Zanik napięcie sleciowego, urządzenia wyjściowe zasilane z podłączonego akumulatora

- Przegrzanie przetwornicy - urządzenia wyjściowe awaryjnie odłączone

- Nieprawidiowe napięcie akumulatora, zwarcie lub przegrzanie tranzystorów MOSFET

- Zbyt wysokie napięcie sieciowe

- Zbyt niskie napięcie sieciowe

- przeciążenie przetwomicy, zbyt duża moc urządzeń wyjściowych

- stopień obciążenia przetwornicy

- poziom naładowania akumulatorów, podczas ładowania wskaźnik ten będzie migać

- wartość napięcia wejściowego

- wartość i częstotliwość napięcia wyjściowego

Model	500 W	800 W	1000 W	2000 W	2400 W	2500 W	5000 W
Moc całkowita	500 VA	800 VA	1000 VA	2000 VA	2400 VA	2500 VA	5000 VA
Moc znamionowa	300 W	500 W	700 W	1400 W	1600 W	1800 W	3500 W
Prąd jałowy (praca z akumulatorów	< 1A	< 1A	< 1A	< 1A	< 1A	< 1A	< 1A
Wejście	170~270 VAC
	45~65Hz
Wyjście	230 VAC ± 1% w trybie akumulatorowym; 230 VAC ± 8% w trybie sieciowym z AVR
	50Hz ± 0,5Hz
	Czysta sinusoida
	< 3%
Przycisk wyboru priorytetu (sieć/akumulator)	TAK
Sprawność	92% (+-5% w zależności od obciążenia)
Zabezpieczenia	Przeciążeniowe, temperaturowe, nad i podnapieciowe, przed rozładowaniem akumulatora, przeciwzwarciowe, przed przeladowaniem
Czas przełączania sieć/akumulator	≤ 4ms
Napięcie akumulatora	12 VDC			24 VDC	12 VDC	24 VDC	48 VDC
Prąd ładowania [A]	10		20				10
Wymiary [mm]	253x241x102		311x232x140		477x222x210	312x310x167	540x330x130
Masa [kg]	4,2	4,7	6,8	9,5	13	12	22
