INSTRUKCJA OBSŁUGI Sinus Pro 1200 E Plus Volt

WYPEŁNIJ W RAZIE POTRZEBY
(*) Skraśl niepotrzebna
Zgadzam się na odpłatną naprawę przetwornicy ze względu na
* wypaśnięcie okresu gwarancyjnego / * uszkodzenie spowodowane z winy użytkownika
(1) 2017年1月1日至2018年1月1日，公司与关联方累计发生的交易金额为人民币4,000万元。
Przed przystąpieniam do naprawy serwis painformuje telefonicznis o dokładnych kasztach naprawy.
Do wyetylanych reklamacji prosimy załączyć kopie dokumentu zakupu (paragon lub FV).
Polon regulamin napraw serwisowych znajduje się na Naszej stronie informatowej www.voltpolska.pl

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny).

Oznaczenie umieszczona na produkcie lub w odnoszących się do niego teksłach wskazuje, że po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarsów domowych. Аży uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie produktu od innego typu odpadów oraz odpowiedzialny recyling w celu promowania popownego użycis zasobów materialnych jako stałej praktyki. W celu uzyskania informacji na temat

miejsca i spesobu bezpiecznego dla środowiska recyklingu tego produktu użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych. Użytkownicy w firmach powinni skonaktować się ze swoim dosławcą i sprawdzić warunki umowy zakupu. Produktu nie należy usuwać razem z innymi odpadami komercyjnymi.

[e-mail] | [e-mail] | (58) 500 65 62

INSTRUKCJA OBSŁUGI

wersja 2024.12.23

PRZETWORNICE ELEKTRONICZNE TYPU

PURE SINE WAVE Z FUNKCJA ZASILACZA AWARYJNEGO

sinusPRO 900E PLUS

sinusPRO 1200E PLUS

POLSKA

Dziękujemy za zakup zasilacza awaryjnego UPS z serii sinusPRO E PLUS. Prosimy zapoznać się z niniejszą instrukcją obsługi przed uruchomieniem urządzenia.

Charakterystyka urządzenia

W jednym urządzeniu zostały zawarte funkcje przetwornicy DC/AC, zasilacza awaryjnego UPS oraz automatycznej ładowarki do akumulatorów

Dodatkowe funkcje to rozbudowane menu dzięki któremu można zmienić typ akumulatora (LiFePO4, AGM, GEL) a także można ustawić napięcie ładowania, oraz prąd ładowania akumulatora.

Zastosowany w przetwornicy transformator toroidalny zapewnia wysoką sprawność i niski prąd jałowy. Urządzenie jest dużo bardziej energooszczędne, niż starsze konstrukcje wykorzystujące transformatory z rdzeniami typu E

Szybki 32-bitowy mikroprocesor zapewnia dokładną i bezawaryjną pracę

Istuicyjna i prosta obsługa dzięki kolorowemu wyświetlaczowi LED, który informuje o aktualnym stanie pracy urządzenia (napięcie wejściowe i wyjściowe, stan baterii, ładowanie itp.)

Przetwomica wytwarza na wyjściu czyste napięcie sinusoidalne, co umożliwia pracę z praktycznie dowolnym rodzajem obciążenia

Wysoki prąd ładowania akumulatorów (dokładne wartości w tabeli ze specyfikacjami technicznymi)

Szybkie przełączanie z zasilania sieciowego na tryb pracy jako UPS umożliwia bezprzerwową pracę podłączonych urządzeń

I Inteligentne sterowanie wentylatorem chłodzącym, zależne od rzeczywistej temperatury urządzenia i stanu obciążenia przetwornicy

Wbudowany stabilizator napięcia sieciowego AVR

Przystosowany do pracy z akumulatorami bezobsługowymi LiFePO4, AGM lub GEL

INSTRUKCJA JEST INTEGRALNĄ CZEŚCIA URZĄDZEŃ Z SERII POWER SINUS. NIE WYRZUCAJ JEJ, PRZECHOWUJ W ŁATWO DOSTĘPNYM MIEJSU ORAZ ZAPOZNAJ SIE Z JEJ TREŚCIA PRZED PIERWSZYM URUCHOMIENEM URZĄDZENIA. INSTRUKCJA MOŻE ULEC ZMIANIE, A JEJ AKTUALNĄ WERSJE ZNAJDZIESZ ZAWSZE NA STRONIE INTERNETOWEJ PRODUCENTA (www.volpolska.pl).

WAŻNEI

Zapraszamy do obejrzenia bardzo praktycznego filmu instruktążowego jak podłączyć oraz ustawić parametry zasilacza awaryjnego SINUS PRO 900 E PLUS 12/230V (w ten sam sposób podłącza się również model 1200 E PLUS 12/230V) https://www.youtube.com/watch?v=YXBw7bJhKh8

Wzuledy bezpieczeństwa

Nie wystawiać przetwomicy na działanie deszczu, śniegu, kurzu, środków chemicznych, olejów olc.

Zabrania się podłączania wyjścia AC do istniejącej instalacji elektrycznej.

Nie zakrywać obworów wentylacyjnych. Przetwomica powinna być zainstalowana w tałwo dostępnym miejscu z minimum 30 cm wolnej przestrzeni wokół obudowy w celu zapewnienia swobodnego obiegu powietrza, w przeciwnym wypadku urządzenie może być narażone na przyszewanie. Minimalna waarść przepływku powielrza le 145 CFM.

Aby zmniejszyć ryzyko pożaru lub porszenia elektrycznego upewnii się, że istniejące okablowanie jest w dobrym stanie, a przewody mają właścive parametry (przekrój, długęść etc.), Nie uruchamiaj przetwornicy z uszkodzonym lub niespełniającym norm okablowaniem.

Urządzenie to zawiera elementy, które mogą powodować iskrzenie. Aby uniknąć pożaru lubu wybuchu nie należy instalować urządzenia w pomieszczeniach zawierających balerie lub materialy tałwopalne lub w miejscu, w którym znajdują się urządzenia nie mogące mieś kontakłu z ogniem. Obejmuje to wszelkie miejsca w których przechowywane są maszyny zasilane benzyną, zbiomiki na palwo, łączniki, spowa, lub inne połączenia między elementami układu palivowego.

Nie otwieraj / zdejmuj obudowy z przetwornicy. Urządzenie nie zawiera żadnych części wymagających konserwacji. Próba naprawy może doprowadzić do porażenia pradem lub pożaru. Kondensatory wewnątrz urządzenia pozostają naładowane po odlączeniu zasilania.

Aby zmniejszyć ryzyko porażenia prądem elektrycznym, należy odiączyć zarówno zasilanie do strony AC jak I DC przed przystąpiemiem do konserwacji lub czyszczenia. Wyłączenie urządzenia za pomocą przyszisku nie zmniejsza ryzyka. Wyczuka zasilająca AC powinna być zawsze podłączona do zasilania (gniazda sieciowego AC), aby urządzenie było poprawnie uziemione. Brak uziemienia zasilacza naraża użytkownika na porażenie prądem.

Wyjścowa część okablowania AC w żadnym wypadku nie powinna być podłączona do sieci albo generatora. Takie podłączenie może spowodować uszkordania większe, niż zwarcie w obwoźcie. Wyjścia AC przetwornicy pod żadnym pożorem nie może być podłączone do wojścia AC. W szczególności, należy pamiętać, że przetwornica nie powinna być używana do zasilanie systemów podtrzymania życia bądź innego

PIERWSZE URUCHOMIENIE

WAŻNE UWAGI DO PODŁĄCZENIA

URUCHAMIANIE ZASILACZA AWARYJNEGO

1. Otwórz karton i sprawdź, czy zasilacz nie jest uszkodzony mechanicznie. Odlącz kabel sieciowy od gniażda wyjściowego zasilacza.

2. Podłącz poprawnie akumulator do zasiłacza, zgodnie z poprawna polaryzacja (czerwony przewód + / czarny przewód -).

3. Podłącz przewód zasilający (wychodzący z zasilacza) do gniaztrka sieciowego

4. Uruchom urządzenie za pomocą przycisku ONIOFF (przytrzymaj ok. 3s do usłyszenia sygnału dźwiękowego).

5. Przełącz włącznik ladowaniu sieciowej w pozycję „I” lub „ON” w celu uruchomienia części sieciowej i ładowania akumulatora.

6. Podłącz wszystkie urządzenia, które choesz używać z zasięczem do gniazd wyjściowych, a następnie uruchom je jedno po drugim.

WYŁACZANIE ZASILACZA AWARYJNEGO

1. Włącz po koji, podłączone do zasilacza urządzenia.

2. Przelacz Acquisition hadowarki sieciowej w pozycie „0” lub „OFF“ w celu zatrzymania procesu hadowania akumulatora.

3. Przytrzymej przyclok DN/OFF przez 3 sekundy, aby odlączyć wystącie przetwornicy

4. Odacz kabel zasilający od priazda sieciowego.

5. Odęcz akumulator / -y od zasięcza.

Informacia dotycząca podłączenia pieców nazowych CO do zasilacza!

Pemętaj, aby podcze przory zastarcze, wytzica zasilający haśta podpłaty do gniażka sieclowego 230VAC. Niepodłączenie wytzid zasilająca do gniezka sieciowego 230VAC skutkuja brokiem podpczenia wycła zasilacza z przewodem neutralnym (N) oraz ochronnym (PE) z instalacji sieciowej użytkownika. Nektone urządzenia (np. Instalacja CO, sterownik pieca) nie dyłąd zdrzyń powonierie lub w ogółte śle nr uchronomią w tekja i wyjściu). Jeśli podczas przelączania zastarcza z inybud siepcowego na lateryny w druga słrome następuje rozleczenie się pieca i sterownika. To podczej, przewód zasilający od pieca bezpośredno do gniażka bez toba uziemającego na zastarczu w bad spość, żeźły wycłace przewodybyła odńcerość a 180 stopuń względem podpczenia do gniezca z bolcem uziemający.

UWAGI

1. Uwazaj przy podłączaniu akumulatora, napięcia wytworzone przy odwrotnej polaryzacji może uszkodzić przotworimica.

2. Nie przeciążej urządzenia powyżeł jego mocy nominalnej. Podłączaciodówki, zamrażaki i inne urządzenia indukcyjne / pobierające większą moc na rozruchu pamiętaj, aby nie przekroczyć 30% całkowtoj mocy nominalnej zasilacza.

3. Nie podłaczaj urządzenia na świeżym powietrzu, unikaj kontaktu zasilacza z woda.

4. Pamiątaj o umiejętności powieniu zasilacza w odpowiednim miejscu, z dostępem do świeżego powietrzej i z min 30 cm odstępu z każdej strony obudowy.

5. W przypadku zauważenia błędnej pracy / uszkodzenia przetwornicy skontaktuj się z serwisem producenta.

6. Poprawność pracy urządzenia bestu po uruchomienia zasilacza (istosuac się do uwag bezpieczeństwa i informacji z instrukcji) z obciążeniem. Test przeprowadzamy wylązcząqing napiące w sioni za pomocą bezłącznika tazowego, lub za pomocą czerwonago przycisku ustawając go w paszyję „⁰“ jażali znajduje się na obudowiej.

7. Odlączania wtyczki zasilającej podczas pracy zasilacza powaduje odlączenie przewodu uziomiającego i przewodu zarowego. Może to spowoc

przy pracy z niektórych urządzeniami imowe wyświetłaś się komunikat UNUSUAL, które wymagają podłączeris do przewodu zerowego na wejściu. 9. Nie naloży stosować listow antyprzepiąciowych (z bezpiecznikami lub diewikami na gniazdach) na węjsłu i wyjściu zasilacza, ponieważ mogąona doprowadzić do zwarcia na zasilaczu.

1. Wbudowana w przetwornice z serii sinusPRO E ładowarka akumulatorów pracuje na zasadzie ładowania buforowego.

Zalecamy używania dedykowanych akumulatorów kwasowo-olowowych AGM/Gel produkcji Volt Polska. Użytkownik może bez stosowane akumulatory tego typi innych praducentów z zoznaczenoni żeby były przysłosowana do pracy buforawcy/zyklicznoj i głytisko go rozładowania. Podłączenia do przetowamy akumulatorów samochocowych, które nie są przystosowane do łakiej pracy może skulkować uszkodzeniem przetowmicy/akumulatora.

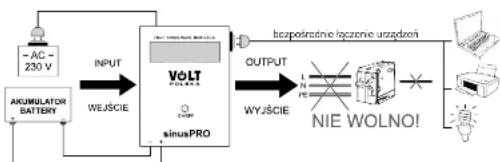

1. Wyjście 230VAC zasilacza służy do bezpośredniego zasilania podłączonych urządzeń w tzw. układzie wyspowym. Zabrania się podłączania wyjścia AC do istniejącej instalacji elektrycznej (naweł poprzez zabezpieczenia różnicio – prądowe), a w szczególności do przewodów fazowych, neutralnych N i różnicowo-prądowych. Takie połączenie może skulkować napięciem wstecznym podanym na wyjście przetwornicy. Uszkodzenia spowodowane takim połączeniem skutkują utrata gwarancji !!!

1. Jeżeli na napięciu siecićwym AC w instalacji domowej użytkownika pojawią się chwilowe zakłócenia to zasilacz przełączy się na czas ich trwania na zasilanie bateryjne. Taka sytuacja nie jest szkodliwa ani dla samego zasilacza, ani dla podłączonych do niego urządzeń.

2. Napiecie na wyjściu zasilacza może odbiegać od wejściowego.

3. Inne ważne informacje na temat np.: doboru akumulatorów, obliczenia połrzebnej mocy lub pojemności zestawu akumulatorów znajdują się na Naszej stronie internetowej www.voltpolska.pl.

[e-mail] | [e-mail] | (58) 500 65 62

4

[e-mail] | [e-mail] | (58) 500 85 62

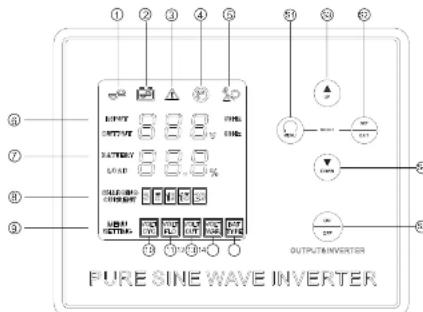

OPIS FUNKCJI WYŚWIETLACZA

OPIS FUNKCJI WYŚWIETLACZA

\$1: Jednokrotne naciśnięcie przycisku menu spowoduje wyświetlanie na ekranie danych urządzenia pojedynczo, jeden po drugim (od 5 do 14).

Przylrzymanie przycisku menu przez około 3 sekundy spowoduje powrót wyświetlanych danych do wartości pierwołnych.

Wielokrotne nacłąnięcia przycisku menu również spowadują powrót wyświetlanych danych do wartości pierwotnych.

S2: Kiedy na wyświetlaczu są widoczne dane z punktów od 8 do 14, naciskając przycisk S2 można wprowadzić nowa wartość.

\$3: Naciśnięcie tego przycisku oznacza zwiększenie wartości wyświetlanych danych.

S4: Naciśnięcie tego przycisku oznacza zmniejszanie wartości wyświetlanych danych.

Resetowanie ustawień Naciśnij i przytrzymaj jednocześnie przycisk (S1) oraz (S2) przez około 3 sekundy. Po 3 sekundach na ekranie powinno pojawić się słowo "RESET. Jeśli na ekranie pojawi się napis "SUC", gznacza to, że przywracanie ustawień

fabrycznych zostało pomyślnie zakończone pomyślnie.

Ustawanie parametrów na cbowania: 1. Naciśnji (S1) aby wyświetić informacje (od 6 do 14 - które wymagają zmiany ustawień). 2. Naciśnji krótko (S2) by móc edyticować Wartość będzie migat sygnażirując możliwość zmiany. 3. Naciśnji krótko (S3) lub (S4) aby zwiększyć lub zmniejszyć wartość. 4. Krótko naciśnji (S2) aby zakończyć edycię.

Uzrądzzenie umożliwia ustawienie: prądu ładowania, napięcia ładowania cyklicznego. napięcia ładowania podtrzymującego, napięcia odciepcia niskiego poziornu akumulatora, napięcia ostrzegawczego niskiego poziornu akumulatora oraz typu akumulatora (kwasowo-ściwotny i LiFePO4). Domyślne ustawienia napięcia ładowania, prądu ładowania i typu akumulatora są odpowiednie dla akumulatora 12V LiFePO4 o pojemności 100Ah.

[e-mail] | [e-mail] | (58) 500 65 62

6

Opis symboli na wyświetlaczu urządzenia:

żAC MODE - Świeci stale - urządzenie pracuje w trybie sieciowym AC

ZTRYB FALOWNIKA I ŁADOWANIA (INVERTER MODE and Charging);

Miga - urządzenie pracuje w trybie sieciowym AC, a akumulator jest ładowany

Nie świeci - urządzenie pracuje w trybie sieciowym AC i akumulator jest w pełni naładowany.

Świeci stale - urządzenie pracuje w trybie bateryjnym.

1. BEAD (Faulty):

Świeci stałe - wystąpił błąd w urządzeniu. W przypadku wystąpienia błędu, zaleca się wyłączenie - urządzenia i

zapoznanie się z instrukcją obsługi w celu dalszych instrukcji lub skontaktowanie się z producentem.

1. PRZEGRZANIE (Overheating):

Świeci stale - urządzenie jest przegrzane.

Uwaga: W przypadku zapalenia się ikony przegrzania, należy natychmiast wyłączyć urządzenie.

1. PRZECIAŻENIE (Over load) - przeciążenie przetowomicy, zayıduza moc urządzeń wyjściowych

2. Wyswielacz urządzenia przełącza się automatycznie. Kiedy świco się INPUT, na wyświetlaczu pokażywane jest aktucone napięcie uwiświe AG (n sieci), kiedy twiasie, DUTRUT, na wytudeliąszy polymowa jest aktualne napięcie uwiświe AG

Wełsciiowe AC (2 sieci). Niedy świeci siło OUTPOI, na wyswietlaczu pokazywane jest aktualne napięcie wyściiowe AC.

1. Tryb akumulatora (BATTERY): Pokazuje pozostałę pojeninność akumulators (w procenlach) oraz jego aktułane napięcie. Informąsi to os wuwwistiane na przemiące se 5 solvend.

Informacje de się wyswietstne na przejmian cu 5 sekund.

Tryb obłączenia (LOAD): Pakszuje aktuacyjny procent cadażenia urządzenia, czyli nie procent jego maksymalnej pracy jest

Wykorzystywanie przez podłączone obłowniku. 8. PRAD KADOWANIA (CHARGING CURRENT): Minpiąca ikowa ożanska, ia iądnia️ realizacji urzwiąciną STANDARDWYAM PRADU

1. PROJŁA ERDOWANIA (DHARCHKA GUAREMY) widigająca ikami oznalasz, za siñalja możinkasz, odowania standardowego priądu iadowania. Îw takiej svytuacji użytkownik może zmianić wartość pradu iadowania.

2. IKONA MENU: Zawsze świleci

3. NAPIECIE CYKUCZNE /VOLT

4. NAPIECIE OTREIZENIE (VOLT FLO): Mijsiącą ikona oznacza, że w podu (1) Wyświetana jest wartości napięcia iadowania oynicoznego.

5. NAPIECIE PODTRZYMLIACE (VOLT FLO): Migaiaca ikona zpnacza że w poju (7) weświellana inst wartość napięcia iadowania

podtrzvmuiacego

1. ODCIECIE NISKIEGO NAPIECIA (VOLT CUT): Migająca ikona cznacza, że w polu (7) wyświetlana jest wartość odciecia niskiego

napiecia akumulatora

1. OSTRZEŻENIE O NISKIM NAPIECIU (VOLT WAR): Miosiaca ikona oznacza, że w polu (7) wyświetlaną jest wartość ostrzeżenia

niskiego napiocia akumulatora.

1. TYP AKUMULATORA (BAT

urzadzenia I FA: Oznacza, że urzadzenia jest kompatybine z akumulatorem kwasown-clinowym PO4: Oznacza, że urzadzenia jest

kompatybilne z akumulatorem LiFePO4.

[e-mail] | [e-mail] | (58) 500 85 82

了

OBSŁUGA URZĄDZENIA

OBSŁUGA URZĄDZENIA

NAZWA	RYSUNEK	OPIS
Wyłącznik przetwomicy		Wcśniewo i przytrzymanie wycznika przez dlątzej niż 2 szakundy spowoduje węczecenie lub wyłążenie głównej przezwornicy zasilacza swanjnego.
Kabel zasilający lub przyłączeniowa listwa zaciskowa		Podłączenie wyczyści do gniazda elektrycznego ure Nextłaadowanie akumulatora i zasilanie urządzeń wyłączowych przez wbudowany regulator nepęcie.
Wyłącznik sieciowy		Jeżeli urządzenie jest podłączone do zasilania sieliowego i wycznik znajduje się w pozycji „1” akumulator jest ładowany, a urządzenie wyjściowe zasilena są 2 sieci. Przatażania przyciska w pozycje „2” spowoduje unuchomianie przetwomicy i zasilanie urządzeń wyjściowych z akumulatora (brak ładowania z sieci).
Gniazdo lub listwa zaciskowa do podłączenia urządzeń wyjściowych		Do gniazda lub listwy zaciskowej należy podłączyć urządzenia wyjściowe. Maksymalna moc pojedynczego gniazdało 2000 W, jeżeli moc urządzeń wyjściowych jest wąkota, proszny podłączyć je do listwy zaciskowej.
Wentylator chłodzący		Wentysator chłodzący uruchania się podczas pracy przetwomicy UPS lub podczas ładowania akumulatora - kisty temperatura tranzystarów przekracza 45 C
Zacisk akumulatora		Czernowy zacisk powinier być podłączony do doziniego bieguera akumulatora (+), a czamy do ujarnage (-). Zamenna przewodów uniartożkił poprawne procę utzadzenia.

[e-mail] | [e-mail] | (58) 500 65 62
85 62
85 62
85 62
85 62

Opus działwójków brzeczyka (Buzzer)
Rodzaj zdarzenia Opus działwju
Kwaty napiȩcie sieci energetyczny jest nieszaliche lub zamića. Urzejzdenio automatyczne przyciega są na zamićne oziptyne w casu zapowentna dagingcji pracy podzacznem i urażden	Brzejczyk wydaje jemen krata dziek
Nisła napiȩcie oziaturatora lub przociȩznićne wypieca	Brzejczyk wydaje sądy sygnal ce szelićne
Blic zurzȩdnio lub rupawódzwa oprace wypieca	Brzejczyk wydaje sądy biyali dagingcji oprace w zupawódzwa oprace

Instrukcja instalacji i obsługi
1. Instalacja
1.1 Po otwarciu opakowania dokładnie sprawdź urządzenia. W przypadku wykrycia uszkodzenia natychmiast skontaktuj się z dystrybutorom.
1.2 Wytyczne dotyczące umiejscowienia urządzenia: Nie instaluj urządzenia do góry nogami. Nie wysławiaj urządzenia na bezpośrednie działanie promien słonecznych ani żródeł depie. Umieśc urządzenie poza zasiągłam dzień. Chron urządzenia przed wodę, wilgocią, olejam, smarami Hetwopalnymi substancjami.
1.3 Wentylacja urządzenia. Dia zapewnienia prawidłowej wentylacji, między wytolem wentylatora i otworem wentylacyjnym urządzenia a ścianą lub innymi
sąsiednimi urządzeniami nie wytwerzającymi depie należy zachować odstęp do najmniej 10 cm. 1.4 Zaczkości gępięcia i czestottwości. Uspersii się, 1a gępięcia i czestottwości sieci energizustacji odposładowie verdolajciego zespiażowece urzadzenia.
1. Uczególnie napęciech-Upazycznakcji: upożenie wę zecupierów i czysztowiec szc. Emielegycznej cąpowisłaty wictowobni ziemionierwych urzȩdzania. Informacja na temat napiȩcie i czysztowiec ziemionierwych urzȩdzania powinny bery umieszeczone na jego obudawe lub w dokumentacja techniczne. 1.5. Uczemienie urzȩdzania: Dla zapewnienia bezpiecznostwa, urzȩdzanie powinne bery zawstowe w mietrzej z prawidowym uziernierien. Szczególnie informacja na temat prawnidowu uziemianie urzȩdzania powinne bery zawerte w peine instrukrzej obligu.
Uwaga. 'W przypadku wałpiviwości dotyczących instalacji elektrycznej lub uziemienia, należy skonsultować się z wykwalifikowanym elektrykiem.
2. Podłączenie akumulatora
2.1 Prawidowa kolejność podłączenia. Podłacz czenvony kabel urządzenia do zaciisku dodalniego (+) akumulatora. Podłącz czarny kabel urządzenia do zaciiska ujmonną (-) akumulatora. Uwaga: Nieprawidowa podłączenie biogunów (czenvony kabel do zaciisku *-) czarny kabel do zaciiska *+) uniomodziwi dcażenie urządzenia. Może również sprowadować oszkodzenie urządzenia lub akumulatora. Dia zapewnienia bezpieczeństwa i prawidowej pracy, zawsze przestrzagaj prawidowej kolajność podłączania biogunów.
[e-mail] | [e-mail] | (58) 500 85 62

NAJCZĘSTSZE ZASTOSOWANIE

1. ZASILANIE AWARYJNE INSTALACJI CENTRALNEGO OGRZEWANIA CO

Najpierw sprawdzamy z jakich elementów składa się Nasza instalacja i jakie moce mają jej poszczególne części. Następnie na podstawie tych informacji doberiamy odpowiednią moc ciągia zasilacza iCMSakumalatorów. Przykładowo elementy z Naszej instalacji, które chemy zasilicło 2 x pompa CO, piec ze sterownikiem. dmuchawa oraz podajnik. Moce poszczególnych elementówło kolejno 2 x 50 W, 25W, 100 W, 300 W. Sumaryczna moc instalacjiło: 525 W. Moc zasilacza doberiamy zawsze z 15-25% zapasem. 525*1, 15 = \~ 600 W. Z tych obliczeń wynika, że potrzebujemy zasilacz o mocy minimum 800 W, warunek ten spelnia model sinusPRO 1000 E (700 W mocy cłągię). Chemy oźrzymać ok. 2 h pracy cłągięj. Korzystając z kalikulatora dostępnego na Naszej stronie WWW (zakłacka Częstle pytania) otrzymujemy akumulator o pojemności ok. 120 Ah dla 2 h pracy cłągię i obciążenia 525 W. Wiemy jednak, że nie wszystkie elementy instalacji pracują non stop diatego spokojnie wystarczy akumulator o pojemności ok. 100 Ah.

2. ZASILANIE AWARYJNE KOMPUTERA + URZADZEŃ PERYFERYJNYCH

Zasada doboru mocy zasilacza i akumulatora jest taka sama jak przy dobieraniu zasilania do instalacji CO. Przykładowe stanowisko pracy może składać się z jednostki centralnej z zasilaczem o mocy maksymalnej 300 W i monitora LCD o mocy ok. 40 W. Dodatkowo chemy zasiść drukarką laserowa o mocy 250 W podłączona do komputera. Komputer z monitorem pobiera przy maksymalnym obciążeniu 340 W. Przy drukarce musimy się na chwie zaatrzymać. Najpopularniejsze modele to drukarki laserowe i atramenlowe. Przy drukarkach atrameniowych patrzymy tylko na moc ciągła, gdyż moc rozruchowa takich modeli jest bardzo zbilitona do znamionowej. Przy drukarkach laserowych sytuacja jesttna, gdyż standardowo laserówki pobierają ok. 200-300 W, a na rozruch (rozgrzanie lonera) ok. 900-1100 W mocy chwilowej impulsowej, W takiej sytuacji przyjmujemy ok. 540-040 W mocy ciągje i 1240 - 1440 W mocy chwilowej (moc ciągła innych urządzeń + rotruch drukarki). Takie wymagania spelma zasiacz sinusPRO 1500 E, który posiada 1050 W mocy ciągje i 1500 W mocy chwilowej. Chemy osiągnąć ok. 30 min pracy ewaryjnej. Korzystając z kaikulatora otrzymujemy pojemność ok. 40 Ah, pamiętając o wysokiej mocy rozruchowej drukarki możemy wybrać akumulator o większej pojemności np.: 65 Ah.

3. ZASILANIE AWARYJNE URZADZEŃ CHŁODNICZYCH - LODÓWKA

W tym wypadku moc przyjmujemy podobnie jak w przypadku drukarki laserowej. Silnik wbudowany w lodówkę na rozruch (ok. 1-2 s pracy) potrafi obciążć zasilacz ok. 5-10 razy większym prądem niż wartość znamlonowa. Przykładowo lodówka o mocy 100 W może na rozruch wziąć ok. 500-1000 W. Zasilacz spełniający te wymagania to model sinusPRO 1000 E (700/1000 W mocy). Chąc osiągnąć ok. 4 h pracy ciągłej wybieramy akumulator o pojemności ok. 65 Ah.

[e-mail] | [e-mail] | (58) 500 65 62

PARAMETRY TECHNICZNE

Model		SINUS PRO 900 E PLUS SINUS PRO 1200 E PLUS
Pojemność nominalna		80kVA 1200VA
Moc nominalna		600W 800W
Transformer		C.R.G.D
Wyświetlacz		LLD
Typ danych wystwietlaczca		praca, ledkownia, akumulator
Wędsole	Napięcie	1/20-2/0 Vac
	Częstotliwość	45-65 Hz
Wyjście	Napięcie	200Vac 13% dla invertera; 216V-245V dla AVR
	Częstotliwość	50/60 Hz ± 0,0Hz
	Rodzaj fall	Crzaty skina
	Znekoztałcenie fali	±3%
Ochrona		przełożenia, wysokie temperatura, wysokie napięcie wydcłowa, nickle napięcie wysłowe, nickle napięcie akumulatora, zwerze, przwiadowania, nasierne rozładowanie, odwiderona palarizacja
Czas przełączenia		×4ms
Napięcie akumulatora		12V DC
Napięcie ładowania		14V±0,3V (requivalana)
Minimalne dopuszczalne napięcie akumulatora		11,2V ±0,3V (regulowna)
Punkt aktywacji zabezpieczenia przed rozładowaniem		10,8V ±0,8V (regulowna)
Prąd ładowania		Modiawsc wyboru prąd ładowania:
		3A/3A/13A/15A 3A/13A/3	3A/20A
Maksymalny przed ładowania 15A 20A
System chłodzenia		Tak
DaneŚrodovskowe	Temperatura pracy	0 - 60 °C
	Wigłotność pracy	10%-90% RH, bez kondensacji
	Temperatura składowania	- 15 - 45 at.C.
Rozmiar Netto w (mm)		311x232x140
Waga	Netto w (kg)	6	7,5

[e-mail] | [e-mail] | (58) 500 85 62

NAJCZĘSTSZE ZASTOSOWANIE

PARAMETRY TECHNICZNE

SINUS PRO E PLUS (zakres ustawienia napięcia w VDC)

Funkcja na LCD Skrót		AGM	LIFEPO4
Napięcie cykliczne CYC 13,9 14,5 13,9 14,5
Napięcie podtrzymujące FLO 13,3 13,9 13,3 13,9
Odcięcie niskiego napięcia CJT 9,8		11 10,8	11
Alarm o niskim napięciu	WAR	10,8 11,5 11,1	1 11,5
