INSTRUKCJA OBSŁUGI Midrive T04 70mai

70mai Zewnętrzne czujniki ciśnienia TPMS

(Midrive T04)

Należy przeczytać tą instrukcję ze zrozumieniem przed użytkowaniem produktu oraz przechowywać w bezpiecznym miejscu.

Dziękujemy za wybór 70mai Tire Pressure Monitoring System(TPMS).

Ten produkt należy użytkować z inteligentnym urządzeniem głównym 70mai(kamera samochodową). Po powiązaniu czujników z aplikacją 70mai i zainstalowaniu go na oponach, produkt może monitorować ciśnienie i temperaturę wewnątrz opon w czasie rzeczywistym i przesłać zebrane dane do inteligentnego urządzenia głównego. Kiedy ciśnienie w oponach lub temperatura przekroczy wartość progową, inteligentne urządzenie główne będzie wydawać ostrzeżenie.

Ilustracje produktu i akcesoriów w instrukcji obsługi służą wyłącznie w celach referencyjnych. Rzeczywisty produkt może się nieznacznie różnić z powodu aktualizacji, proszę odnieść się do poszczególnych funkcji podczas użytkowania produktu. Nie jesteśmy odpowiedzialni za zmiany wprowadzone przez producenta.

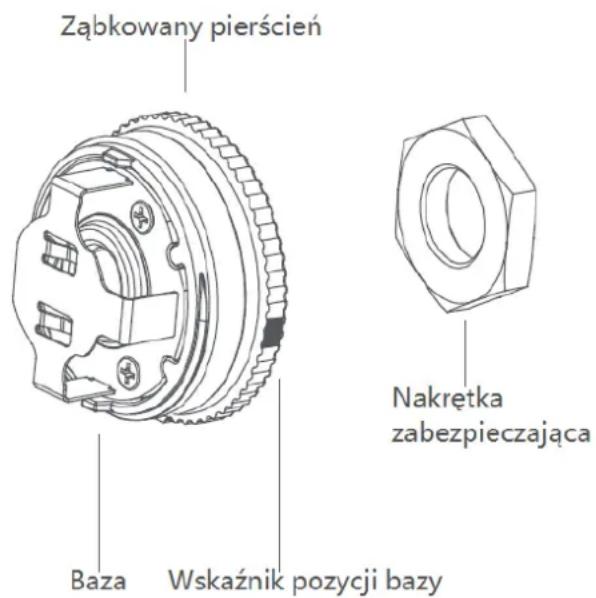

1. Przedstawienie produktu

2. Środki ostrożności

• Ten produkt musi być używany z inteligentnym urządzeniem głównym 70mai tj. kamera samochodowa
• Zaleca się wcześniejsze powiązanie identyfikatorów czujników w aplikacji 70mai, a następnie instalowanie czujników na oponach.
• Ten produkt opiera się na urządzeniu głównym do monitorowania ciśnienia i temperatury opon. Jeśli urządzenie główne jest wyłączone, czujniki mogą nie wykrywać ciśnienia lub temperatury opon co może skutkować brakiem ostrzeżeń z kamery.
• Należy unikać wstrzykiwania niektórych chemikaliów (takich jak uszczelniacz do opon, zestawów naprawczych do opon itp.) do opony, gdyż spowoduje to uszkodzeniem czujnika.
• Ten produkt nie może zapobiegać wyciekom lub pęknięciom opon. Proszę pamiętać, aby przeprowadzać konserwację swojego samochodu i regularnie sprawdzać opony.

- Czujniki są wyposażone w baterię. Nie rozbieraj czujników. Należy to robić tylko i wyłącznie do wymiany baterii wewnątrz.

3. Użytkowanie produktu

Czujniki TPMS(Midrive T04) nie mogą być używane bez głównego urządzenia(kamery samochodowej). Po uprzednim dodaniu kamery do aplikacji na smartfonie, można dołączyć do nich poniższe czujniki, aby móc w pełni korzystać z funkcjonalności produktu.

3.1. Parowanie czujników do aplikacji

• Mając dodaną kamerę w aplikacji 70mai, kliknij ikone „połączenia w samochodzie/In-car interconnection)” przy danej kamerze na głównym widoku aplikacji. Na liście urządzeń wybierz „czujniki ciśnienia/TPMS” dodając sensory jako urządzenie podrzędne.

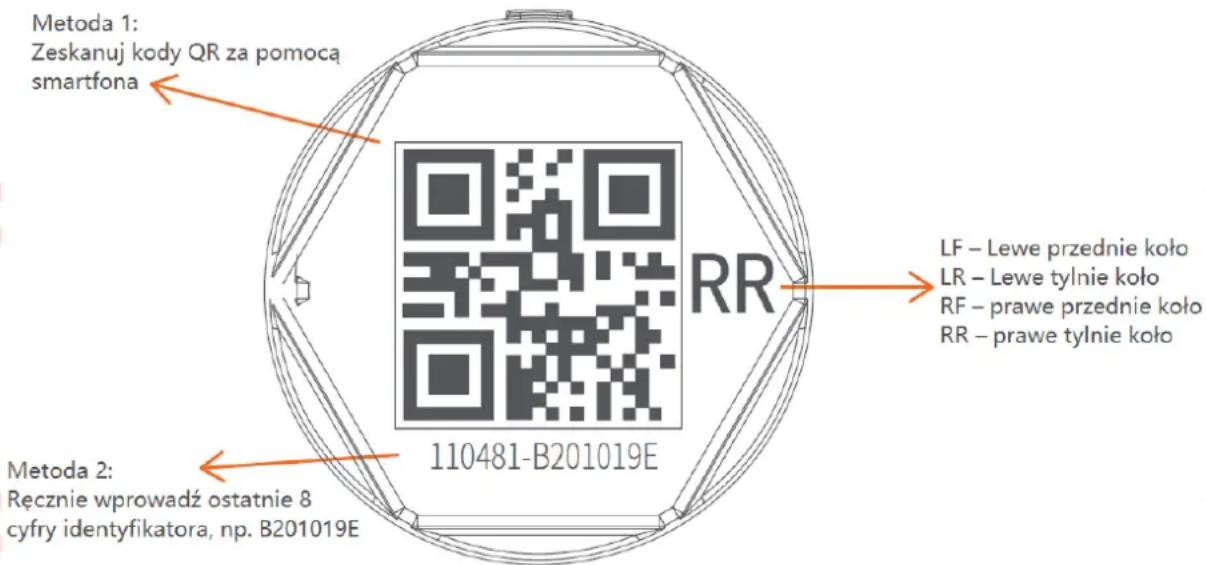

• Przejdź do kroku parowania czujników i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby dodać identyfikatory czujników w kolejności lewego przedniego koła, prawego przedniego koła, lewego tylnego koła i czujniki prawego tylnego koła.
• Po dodaniu, zgodnie z informacją w aplikacji, podłącz się z Wi-Fi urządzenia(kamery), aby zakończyć parowanie.
• Po pomyślnym powiązaniu inteligentne urządzenie główne(kamera) może odbierać dane z czujników.

Uwaga: Jeśli zainstalowałeś już czujniki na oponach przed sparowaniem ich z aplikacją, wykonaj najpierw pierwszy krok. Przejdź do strony wiązania czujników i wybierz automatyczną identyfikację. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, a urządzenie automatycznie przeczyta i doda identyfikatory czujników.

3.2. Montaż czujników w oponach

W pierwszym kroku zdejmij fabryczne kapturki z zaworów opon.

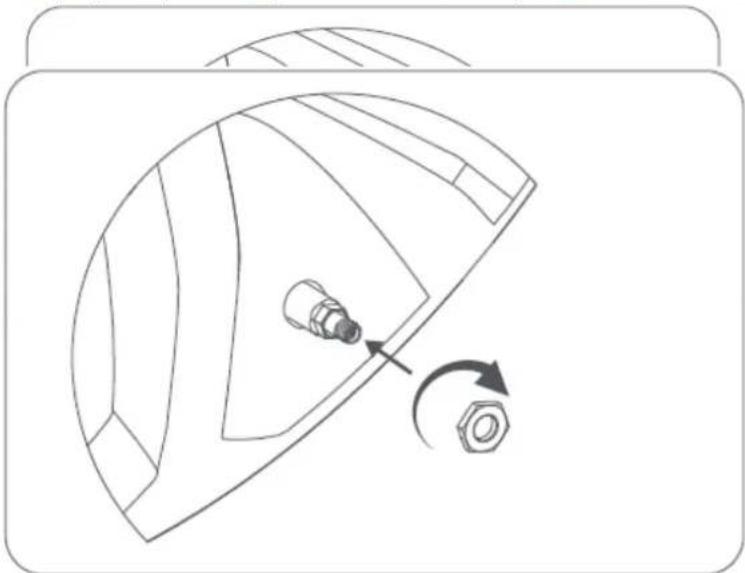

Następnie nakręć przeciwnakrętkę na wentyl, dokręcając ją do końca.

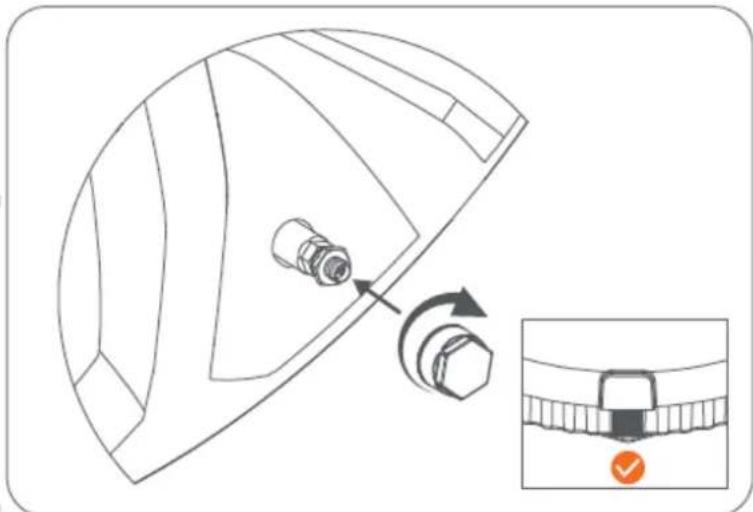

Zainstaluj czujniki na wentylach opon zgodnie z oznaczeniem czujników(LF/LR/RF/RR). Podczas tej czynności trzymaj za ząbkowany pierścień bazy czujnika. Nakręć czujniki na gwint wentyli i dokręć zgodnie z ruchem wskazówek zegara.

UWAGA ! Nie trzymaj za obudowę czujnika przy dokręcaniu czujników. Sprawdź czy wskaźnik pozycji na obudowie i bazie się pokrywa. Nie powinien być żle wyrównany, gdyż może to spowodować poluzowanie obudowy i uciekanie powietrza.

Za pomocą dołączonego klucza montażowego dokręć nakrętki sześciokątne w kierunku przeciwnym do ruchu wskazówek zegara w stronę czujników, aby „skontrować” czujniki i zapobiec kradzieży czujników.

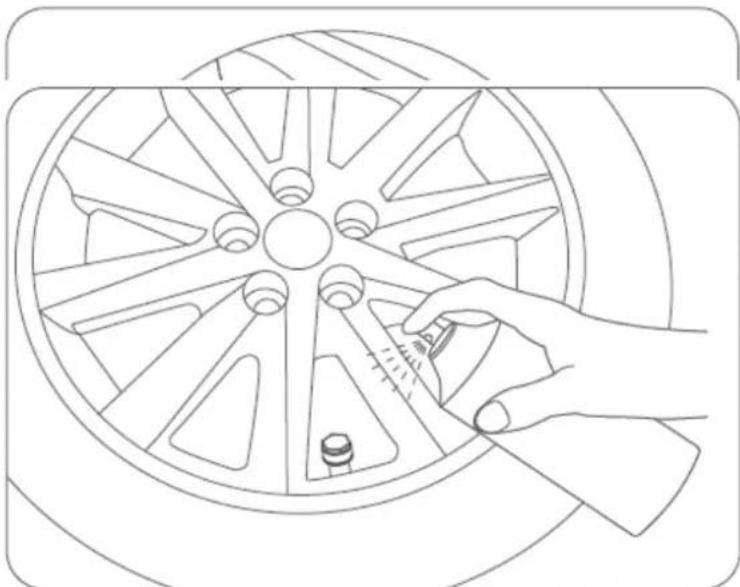

Sprawdź czujniki pod kątem uciekania powietrza. Jeśli jest jakikolwiek wyciek, wyczyść wentyl i gwint, a następnie dokręć wszystko ponownie.

Przyklej na felgach kół naklejki ostrzegawcze o czujnikach ciśnienia zgodnie z pozycjami poszczególnych czujników.

3.3. Wymiana baterii w czujnikach

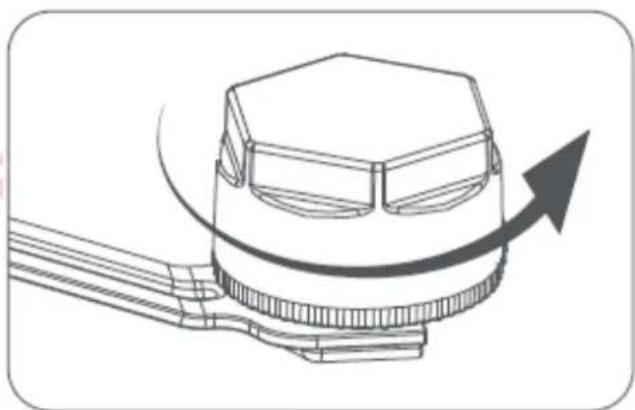

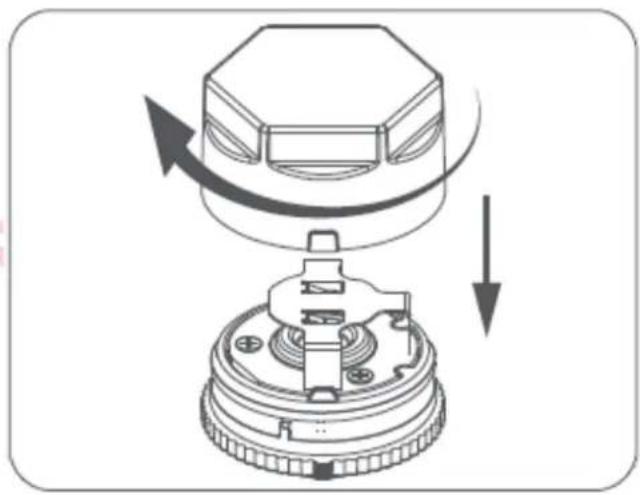

• Za pomocą dołączonego klucza trzymaj bazę czujnika, odkręć obudowę obracając ją przeciwnie do ruchu wskazówek zegara.

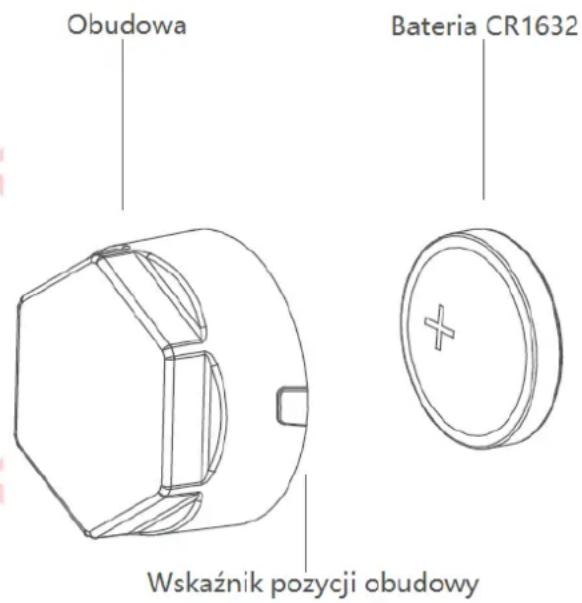

• Wypchnij starą baterię z boku i wciśnij nową baterię do komory baterii. Uwaga! użyj baterii o szerokim zakresie działania zakres temperatur (-20 °C do 80 °C) i koniecznie Model CR1632

• Za pomocą dołączonego klucza trzymaj bazę czujnika, dokręcając obudowę zgodnie z ruchem wskazówek zegara.
• Dokręć bazę z obudową do momentu, kiedy wskaźniki pozycji bazy i obudowy pokrywają się.

Przeczytaj uważnie niniejsze uwagi przed przystąpieniem do użytkowania urządzenia, za każdym razem stosuj się do nich:

• Z powodu rozszerzalności cieplnej i kurczenia się opon ciśnienie i temperatura mogą być wyższe lub niższe względem danej normy, kiedy samochód jest w ruchu. Jest to normalne zjawisko.
• Powietrze ucieka z opon naturalnie, więc ciśnienie w oponach z czasem użytkowania spada. Jest to normalne i nie jest wynikiem korzystania z tego produktu.
• Niepoprawna instalacja może mieć wpływ na działanie produktu i czujników, a nawet może powodować uszkodzenie pojazdu lub produktu. Zainstaluj produkt w warsztacie lub z pomocą wykwalifikowanego technika.
• Silne uderzenie lub trwałe wibracje mogą uszkodzić poszczególne czujniki i uniemożliwić ich dalszą pracę lub normalnie działanie produktu.
• Nie czyść produktu za pomocą rozpuszczalników chemicznych lub innych detergentów.
• Producenci samochodów podają referencyjne wartości ciśnienia w oponach. Masa własna i specyfikacja opon dla każdego modelu samochodu jest inna, dlatego też zalecane ciśnienie w oponach przednich i tylnych kół będzie inne, kiedy samochód jest nie obciążony jak i dla pełnego obciążenia byłyby inne. Użytkownicy mogą znaleźć takie informacje na drzwiach samochodu fotela kierowcy, wewnątrz pokrywy zbiornika paliwa lub w instrukcji obsługi samochodu.
• Wartości ciśnienia i temperatury dla czterech opon mogą być różne. Jest to normalne i wynika z innego zużycia każdej opony.

5. Zawartość opakowania

• Czujnik zewnętrzny opon x4
- Klucz montażowy x1
• Naklejka ostrzegawcza na felgę ×4
- Przeciw kradzieżowa nakrętka sześciokątna x4
- Instrukcja ×1

6. Specyfikacja techniczna:

Nazwa produktu: 70mai Zewnętrzne czujniki ciśnienia(TPMS)

Nazwa modelu: Midrive T04

Napięcie robocze: 2,1 \~ 3,6V

Prąd emisji: 10 \~ 20 mA

Zakres ciśnienia powietrza: 0,0 kPa \~ 700kPa

Temperatura pracy: od -20 do 80 °C

Dokładność ciśnienia powietrza: ± 5kPa (0°C \~ 70°C), ±10kPa (-40°C \~ 0°C, 70°C \~ 125°C)

Dokładność temperatury: ±3 °C (-20°C \~ 70°C), ±5 °C (-40°C \~ 125°C)

Częstotliwość pracy: 2,4 GHz

Żywotność baterii: 2 lata (przy pracy ok. 2 godzin dziennie)

Serwis producenta: [e-mail]

7. Deklaracja zgodności CE

Producent 70mai Co., Ltd. niniejszym oświadcza, że to urządzenie jest zgodne z obowiązującymi dyrektywami i normami europejskimi i ich poprawkami. Pełny tekst deklaracji zgodności EU jest dostępny do pobrania z tej strony internetowej: https://help.70mai.asia/1193.html

8. Utylizacja sprzętu

Wszystkie produkty, na których umieszczony jest symbol pokazany(po lewej stronie tego tekstu) zostały sklasyfikowane jako odpady elektryczne(WEEE zgodnie z dyrektywą 2012/19/EU). Z tego względu muszą być utylizowane w punktach recyklingu odpadów elektrycznych. Pod żadnym pozorem nie powinny być wyrzucane razem z odpadami komunalnymi.
