INSTRUKCJA OBSŁUGI Bio 90 Caravaggi

Oświadcza na własną odpowiedzialność, że Rozdrabniacz gałęzi Bio 90

Model Bio 90 benzynowy

Bio 90 dla ciągnika dwukołowego

Bio 90 PTO 540 RPM

Numer seryjny: patrz tabliczka znamionowa Rok produkcji: patrz tabliczka znamionowa Jest zgodny ze wszystkimi przepisami dotyczącymi następujących dyrektyw europejskich:

Dyrektywa maszynowa 2006/42/CE jako zmiana dyrektywy 95/16/WE oraz od czasu, gdy maszyna została dostosowana do następujących zharmonizowanych norm i specyfikacji, w stosownych przypadkach:

UNI EN ISO 12100: Bezpieczeństwo maszyn - Pojęcia podstawowe, ogólne zasady projektowania - Podstawowa terminologia, metodologia, zasady techniczne. UNI EN ISO 4254-1: Maszyny rolnicze - Bezpieczeństwo - Część 1: Wymagania ogólne.

UNI EN 13683: Bezpieczeństwo - rozdrabniacze / rębaki z napędem.

ISO 11684: Ciągniki, maszyny rolnicze i leśne, urządzenia do pielęgnacji trawników i ogrodów z napędem mechanicznym - Znaki bezpieczeństwa i obrazki przedstawiające zagrożenia - Zasady ogólne.

Osoba upoważniona do sporządzania deklaracji zgodności: Valerio Gianpaolo Caravaggi

Przedstawiciel prawny

( Valerio Gianpaolo Caravaggi)

DEKLARACJA ZGODNOŚCI

Firma CARAVAGGI Sri

Oświadcza na własną odpowiedzialność, że Rozdrabniacz gałęzi Bio 90 E

Model Bio 90 Elektryczny 7,5 HP 380 V /10 HP 380 V /12,5 HP 380 V

Numer seryjny: patrz tabliczka znamionowa Rok produkcji: patrz tabliczka znamionowa Jest zgodny ze wszystkimi przepisami dotyczącymi następujących dyrektyw europejskich:

Dyrektywa maszynowa 2006/42/CE jako zmiana dyrektywy 95/16/WE Dyrektywa 2004/108/WE w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej.

Dyrektywa 2006/95/WE w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do sprzętu elektrycznego przewidzianego do stosowania w określonych granicach napięcia. A ponieważ maszyna została dostosowana do następujących zharmonizowanych norm i specyfikacji, w stosownych przypadkach:

UNI EN ISO 12100: Bezpieczeństwo maszyn - Pojęcia podstawowe, ogólne zasady projektowania - Podstawowa terminologia, metodologia, zasady techniczne.

UNI EN ISO 4254-1: Maszyny rolnicze - Bezpieczeństwo - Część 1: Wymagania ogólne.

UNI EN 13683: Bezpieczeństwo - rozdrabniacze / rębaki z napędem.

CEI EN 60204-1: Maszyny - Bezpieczeństwo - Wyposażenie elektryczne maszyn - Część 1: Przepisy ogólne.

ISO 11684: Ciągniki, maszyny rolnicze i leśne, urządzenia do pielęgnacji trawników i ogrodów z napędem mechanicznym - Znaki bezpieczeństwa i obrazki przedstawiające zagrożenia - Zasady ogólne.

Osoba upoważniona do sporządzania deklaracji zgodności: Valerio Gianpaolo Caravaggi

Przedstawiciel prawny

Noś kask, ochraniacze słuchu i okulary ochronne lub gogle.

Nosić rękawice ochronne.

Należy nosić odzież odpowiednią do pracy przy maszynach z częściami ruchomymi.

Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych należy odłączyć zasilanie.

Przed przystąpieniem do konserwacji należy wyjąć świecę zapłonową.

Przed przystąpieniem do konserwacji należy wyłączyć silnik.

Wyrzut kawałków drewna. Zachować bezpieczną odległość od elementów wyposażenia do załadunku i rozładunku.

Trzymaj ręce z dala od ruchomych części.

Trzymać palce z dala od elementów tnących.

Niebezpieczeństwo!

Upewnij się, że ostrza zostały całkowicie zatrzymane przed zbliżeniem się.

Tylko jedna osoba może obsługiwać maszynę.

Nie należy używać silników benzynowych w pomieszczeniach zamkniętych. Niebezpieczeństwo zatrucia.

Maszyna elektryczna. Niebezpieczeństwo porażenia prądem.

Trzymać się z dala od ruchomych części.

Ważne!

Zachowaj prawidłowe obroty przystawki odbioru mocy.

2. JAK UŻYWAĆ I PRZECHOWYWAĆ INSTRUKCJĘ OBSŁUGI

Niniejsza instrukcja obsługi skierowana jest do użytkownika maszyny, jej właściciela, osoby wykonującej prace konserwacyjne i naprawcze i musi być zawsze dostępna w celu dokonania konsultacji.

Niniejsza instrukcja obsługi wskazuje na przeznaczenie maszyny i jej właściwo techniczne. Zawiera ona również instrukcje dotyczące transportu, dostosowania czyszczenia, użytkowania, informacji dla użytkowników, konserwacji, zamawiania części zamiennych i ryzyka szczątkowego oraz ostrzeżenia dotyczące czynność które muszą być wykonywane ze szczególną ostrożnością.

Maszyna może być użytkowana wyłącznie pr zez w pełni wykwalifikowaną i uprawnioną osobę, która jest dobrze zaznajomiona z zasadami obsługi, prawidłowym sposobem użytkowania i zagrożeniami.

Niniejszy podręcznik oraz deklaracja zgodności CE stanowią integralną część urządzenia. Należy je przekazać kupującemu w przypadku odsprzedaży urządzenia i zachować do wykorzystania w przyszłości do czasu złomowania urządzenia.

Instrukcja obsługi musi być zawsze dostępna do wglądu i musi być przechowywana w suchym, chronionym miejscu.

W przypadku utraty lub uszkodzenia użytkownik może zażądać od producenta wymiany, podając numer referencyjny serii, typ i rok produkcji, które są podane na tabliczce przymocowanej do rozdrabniacza (sekcja 6).

Producent zastrzega sobie prawo do aktualizacji produkcji i instrukcji bez obowiązku aktualizacji wcześniejjszej produkcji i instrukcji.

Producent jest zwolniony z wszelkiej odpowiedzialności w przypadkach:

• niewłaściwego użytkowania rozdrabniacza;
• użytkowania niezgodnego z tym, co zostało wyraźnie określone w niniejszej dokumentacji;
• poważnych braków w zalecanej i nakazanej konserwacji;
• nieautoryzowanych modyfikacji lub ingerencji;
• stosowania części zamiennych, które nie są oryginalne lub specyficzne dla danego modelu;
• całkowite lub częściowe niestosowanie się do instrukcji;
• siły wyższej;

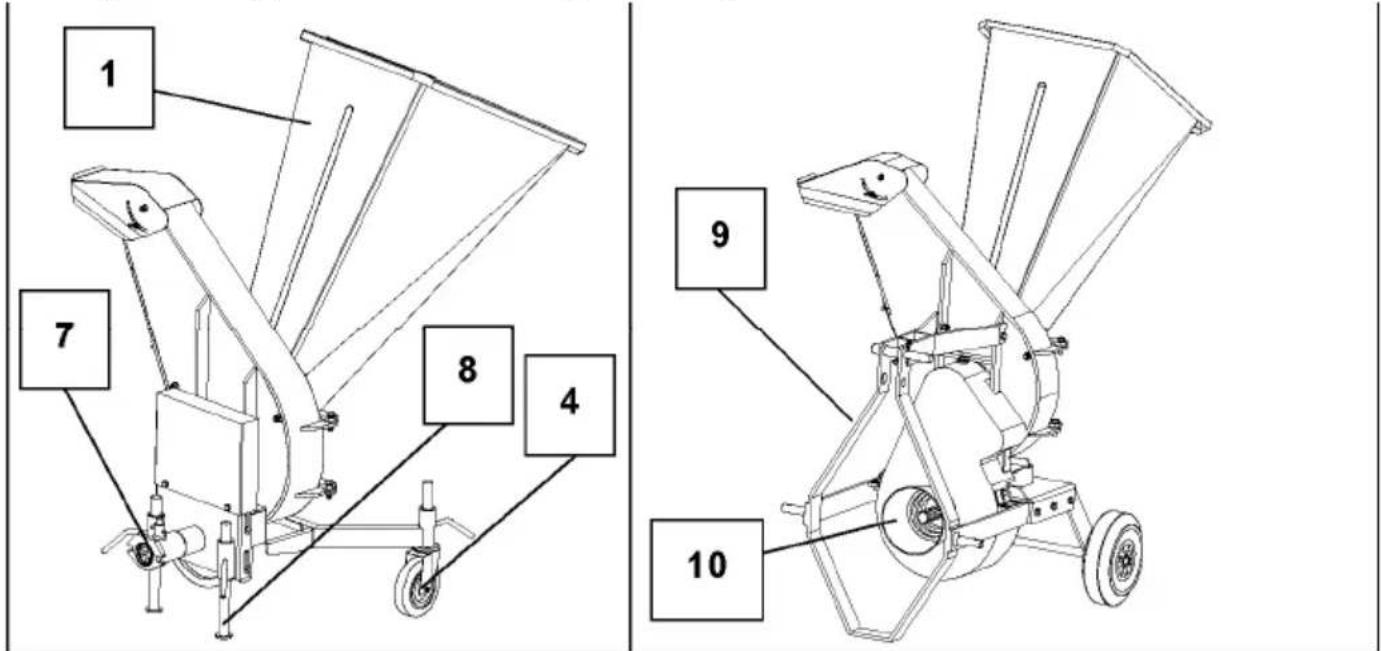

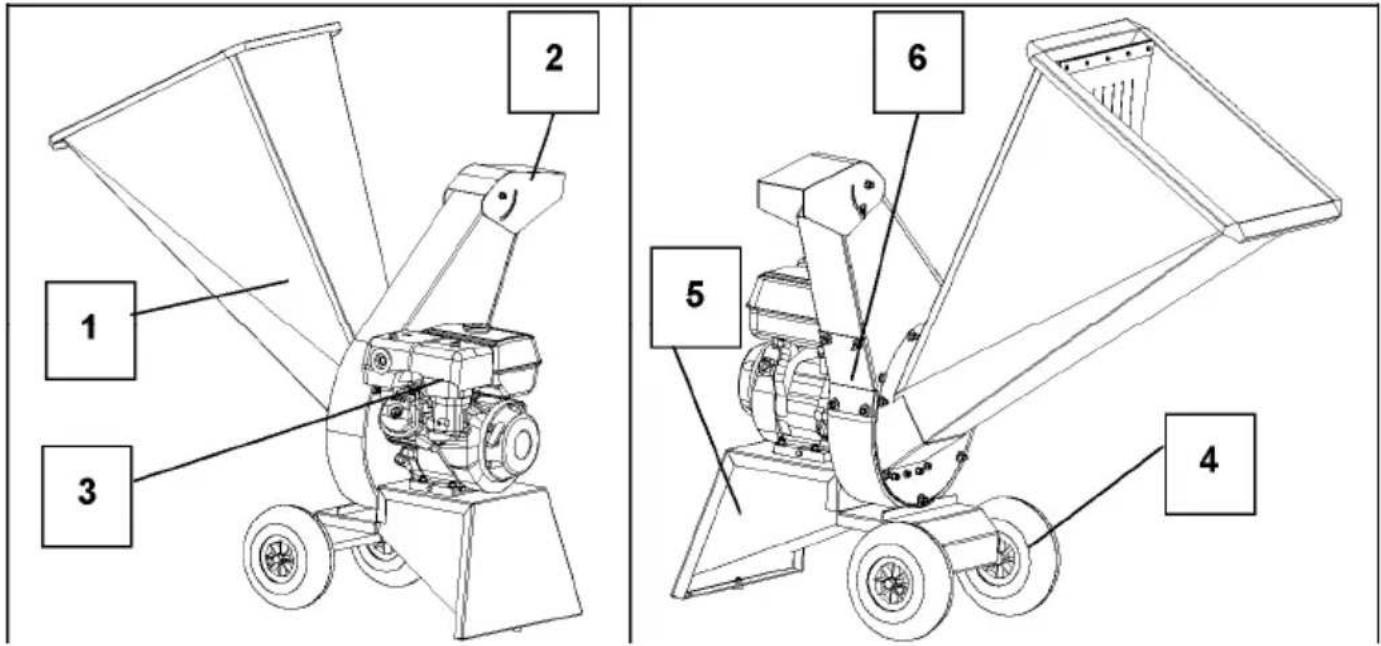

3. OKREŚLENIE GŁÓWNYCH CZĘŚCI

1. Kosz załadowczy z osłonami
2. Wylot

Silnik benzynowy - silnik elektryczny Koła

1. Rama

2. Ekran inspekcji

3. Wałek odbioru mocy dla MTC

4. Nóżki podporowe
5. Podwozie, 3 punkt
6. Odłączenie napędu ciągnika

Wersja benzynowa i elektryczna

Rys. 2a Rys. 2b

Wersja do ciągnika dwukołowego Wersja PTO

Rys. 2c Rys. 2d

4. PRAWIDŁOWE UŻYTKOWANIE MASZYNY

Maszyna może być obsługiwana tylko przez jedną osobę w danym czasie. Operator musi podczas pracy maszyny pozostać w pozycji roboczej przy koszu załadowczym.

Użytkownik musi przeczytać i w pełni zrozumieć zawarte w tej instrukcji obsługi wskazówki, aby mógł prawidłowo obsługiwać maszynę.

Użytkownik musi zadbać o to, aby podczas pracy maszyny w zasięgu jeżdziałania nie znajdowały się żadne osoby ani zwierzęta. Zatrzymaj maszynę natychmiast, jeśli ktoś się zbliży.

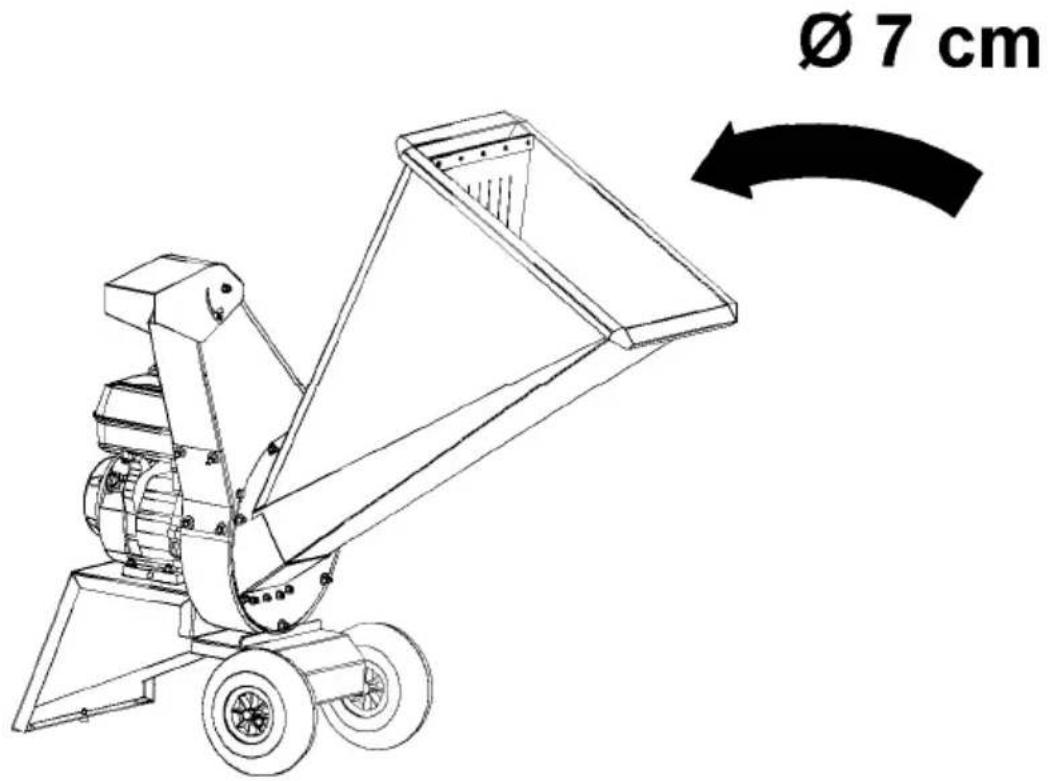

Rozdrabniacz do gałęzi Caravaggi Bio 90 jest przeznaczony do rozdrabniania warzyw, liści i drewna o średnicy do 7 cm. Maszyna nie może być używana do innych celów, takich jak rozbijanie butelek lub puszek.

Może być używana do rozdrabniania torfu i tym podobnych.

Nie nadaje się do siekania niczego innego niż wymienione powyżej.

W przypadku chęci skorzystania z innych produktów, należy skontaktować si ę z producentem maszyny lub autoryzowanym sprzedawcą.

Operator musi dokładnie zapoznać się ze wszystkimi wskazówkami zawartymi w niniejszej instrukcji obsługi.

Rys. 3

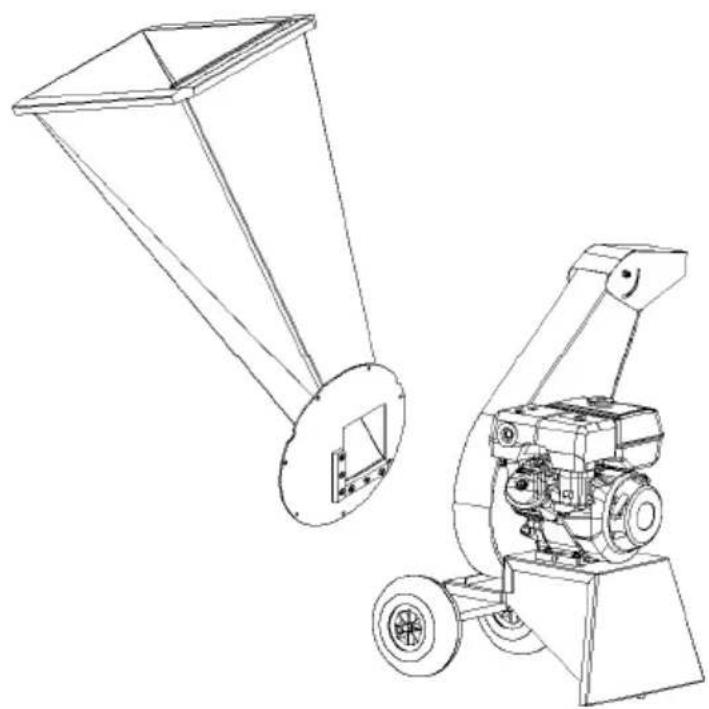

5. ROZPAKOWYWANIE I PRZYGOTOWANIE

Rozdrabniacz do gałęzi Bio 90 może być dostarczony częściowo zdemontowany i zapakowany. W zależności od modelu, może być już wstępnie zmontowany w celu ułatwienia obsługi i transportu przed uruchomieniem przez użytkownika.

Urządzenie Bio 90 może być transportowane w stanie zapakowanym na palecie lub podobnym nośniku zdolnym utrzymać ciężar 150 kg.

Należy unikać:

• podnoszenia rozdrabniacza za pomocą lin lub nieodpowiednich wciągników;
• ciągnięcia rozdrabniacza;
• wybojów lub wstrząsów;
• wystawiania maszyny na działanie deszczu, mrozu lub jakiejkolwiek niekorzystnej pogody.

Przy odbiorze sprawdzić, czy zawartość jest zgodna z dowodem dostawy.

W przypadku stwierdzenia uszkodzeń lub zniekształceń powstałych podczas transportu należy niezwłocznie zawiadomić przewoźnika i skontaktować się z autoryzowanym sprzedawcą lub producentem. W szczególności należy sprawdzić czy:

• nie ma żadnych wgnieceń, nierówności ani deformacji;
• nie ma obszarów wilgotnych lub oznak, które mogłyby prowadzić do przypuszczeń, że opakowanie zostało wystawione na działanie niekorzystnych warunków atmosferycznych;
• nie ma żadnych śladów manipulowania;

Po sprawdzeniu, i uznaniu, że transport został przeprowadzony prawidłowo, należy przystąpić do montażu maszyny w sposób pokazany na rys. 7.

Maszyny są wyposażone w dwa koła, aby umożliwiać krótkie przejazdy w obrębie obszaru roboczego.

Wszystkie maszyny mogą być podnoszone i transportowane za pomocą dźwigów lub wciągarek, za pomocą haków i lin, które muszą być zatwierdzone i mieć odpowiednią nośność. Haki można zaczepiać do uchwytów, jak pokazano na rysunku umieszczonym na maszynie.

Do podnoszenia należy używać tylko bezpiecznych haków, takich jak haki zatrzaskowe. Podczas załadunku i rozładunku maszyny należy zachować dużą ostrożność i zachować szczególną ostrożność.

Czynności te mogą być wykonywane tylko przez wykwalifikowany personel (sprzedawcę, operatorzy ciężarówek itp.). Nigdy nie wolno przechodzić ani stawać pod maszyną, gdy jest ona uniesiona z podłoża.

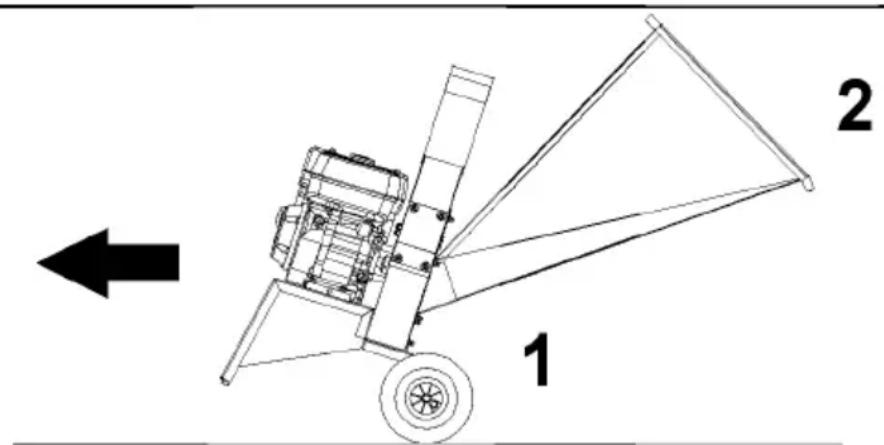

Podczas transportu maszyna musi być lekko przechylona do tyłu, operator z jedną stopą na osi koła (1) działającą jako dźwignia i trzymającą uchwyt (2).

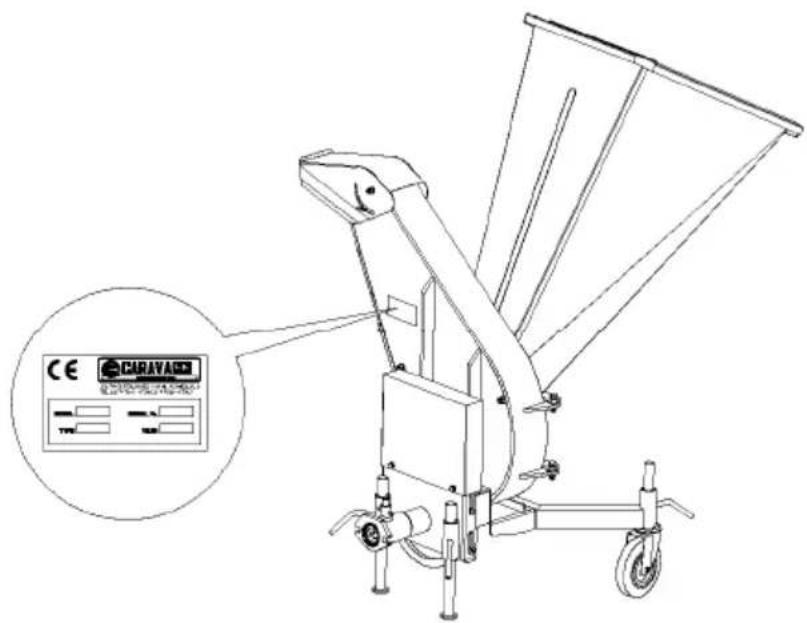

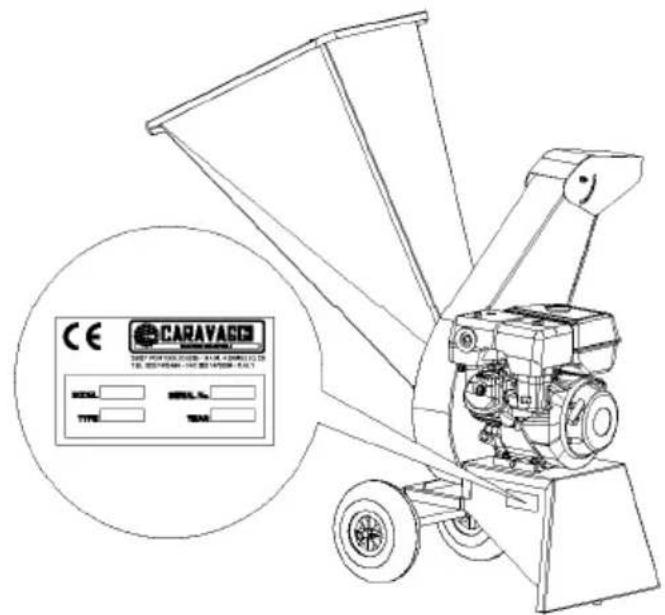

Tabliczka identyfikacyjna WE jest wyraźnie widoczna na rozdrabniaczu Bio 90 (rys. 9). We wszystkich kontaktach z producentem należy podać numer seryjny umieszczony na tabliczce identyfikacyjnej.

Wersja benzynowa / elektryczna

Rys. 9a

Wersja do ciągnika dwukołowego

Wersja	Moc KM / kw	Zasilanie	Wydajność m3/h
BIO 90 E	7.5*12.5 / 5.5*9 Benzyna 6-7*
BIO 90 B	9*13 / 6.7*9.6 Elektryczne 6-7*
BIO 90 MTC	5*12 / 3.7*8.9 Ciągnik dwukołowy 6-7*
BIO 90 T	15*25 / 11*18 PTO 6-7*
* dane w zależności od jakości ciętego materiału i prędkości podawania.

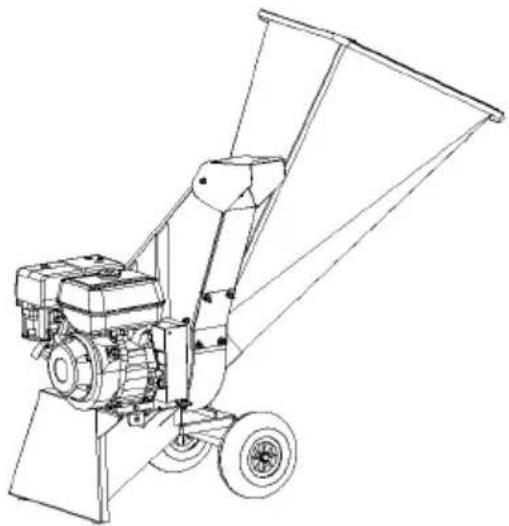

6.1 Wymiary całkowite

Wersja benzynowa / elektryczna

Długość (mm): 1440

Szerokość (mm): 755

Wysokość (mm): 1385

Waga (kg.): \~ 125

LWA MAX (dB): 104

Rys. 10a

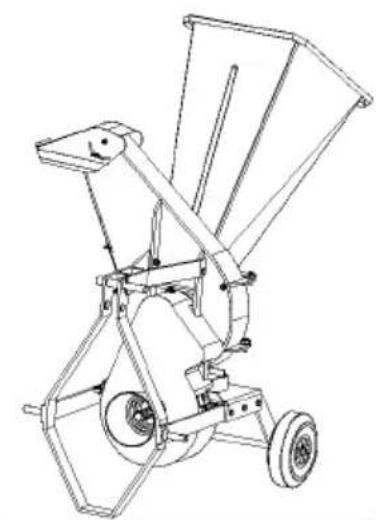

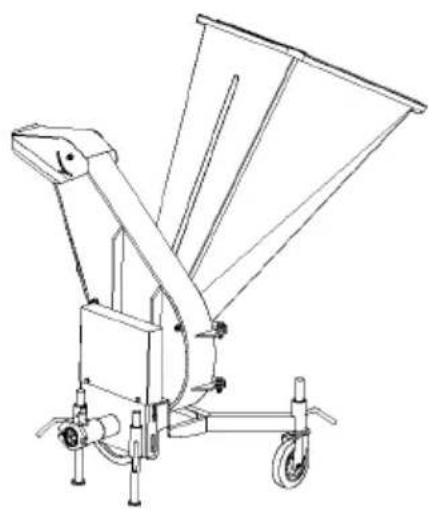

Wersja do ciągnika dwukołowego

Długość (mm): 1350

Szerokość (mm): 950

Wysokość (mm): 1350

Waga (kg.): \~ 100

LWA MAX (dB): 104

Rys. 10b

Niniejszy podręcznik zawiera zasady prawidłowego użytkowania urządzenia oraz szczegółowe informacje na temat zagrożeń, jakie mogą wystąpić. Poza przestrzeganiem tych zasad, operator powinien używać maszyny w sposób rozsądny, opierając się na swoim doświadczeniu i podjąć wszelkie niezbędne środki ostrożności, aby zapobiec wypadkom lub obrażeniom.

Producent nie ponosi odpowiedzialności za jakiekolwiek zmiany w maszynie, które nie zostały wcześniej zatwierdzone na piśmie.

Rozdrabniacz może być używany wyłącznie do rozdrabniania warzyw, liści, drewna i gałęzi. Nie wolno go nigdy używać do żadnych innych celów, takich jak rozbijanie butelek lub puszek.

Urządzenie może być obsługiwane wyłącznie przez w pełni wykwalifikowaną osobę, która jest do tego upoważniona i dokładnie zna zasady obsługi oraz związane z nią zagrożenia.

Przed przystąpieniem do pracy należy zapoznać się z instrukcją obsługi. Rozdrabniacz nie może być obsługiwana przez dzieci.

7.1 OGÓLNE ZASADY BEZPIECZEŃSTWA I ZAPOBIEGANIA WYPADKOM

• Podstawowe zasady: Przed każdym uruchomieniem należy dokładnie sprawdzić maszynę.
• Oprócz przestrzegania zaleceń zawartych w tym podręczniku, ważne jest również przestrzeganie ogólnych zasad bezpieczeństwa i zapobiegania wypadkom. Prze d uruchomieniem maszyny jej użytkownik musi być w pełni zaznajomiony z jej funkcjami, urządzeniami i elementami obsługi.
• Przed przystąpieniem do pracy należy upewnić się, że noże rozdrabniające są odpowiednio zabezpieczone. Jeżeli wyglądają one na uszkodzone, należy je naostrzy lub wymienić. Ostrza należy montować zgodnie z instrukcją i używać wyłącznie oryginalnych części zamiennych dostarczonych przez producenta (lub autoryzowaneg sprzedawcę).
• Przed i po każdej sesji roboczej należy sprawdzić, czy osłony, pokrywy i urządzenia zabezpieczające są prawidłowo zainstalowane i zintegrowane oraz czy są prawidłowo zabezpieczone nakrętkami i śrubami.
• Wskazówki na urządzeniu zawierają szereg ważnych instrukcji. Mają one na celu umożliwiaienie całkowicie bezpiecznej pracy. Przeczytaj wszystkie naklejki bezpieczeństwa na maszynie i postępuj zgodnie z zamieszczonymi na nich instrukcjami. Jeśli ulegną one uszkodzeniu lub staną się nieczytelne, należy je wyczyścić lub wymienić, zgodnie z opisem w odpowiednim rozdziale.
• Maszyna może być używana tylko na otwartej przestrzeni, na płaskim, twardym i wolnym od przeszkód podłożu. Przed rozpoczęciem pracy należy upewnić się, że maszyna jest stabilnie ustawiona.

• Nie wolno używać rozdrabniacza podczas deszczu.

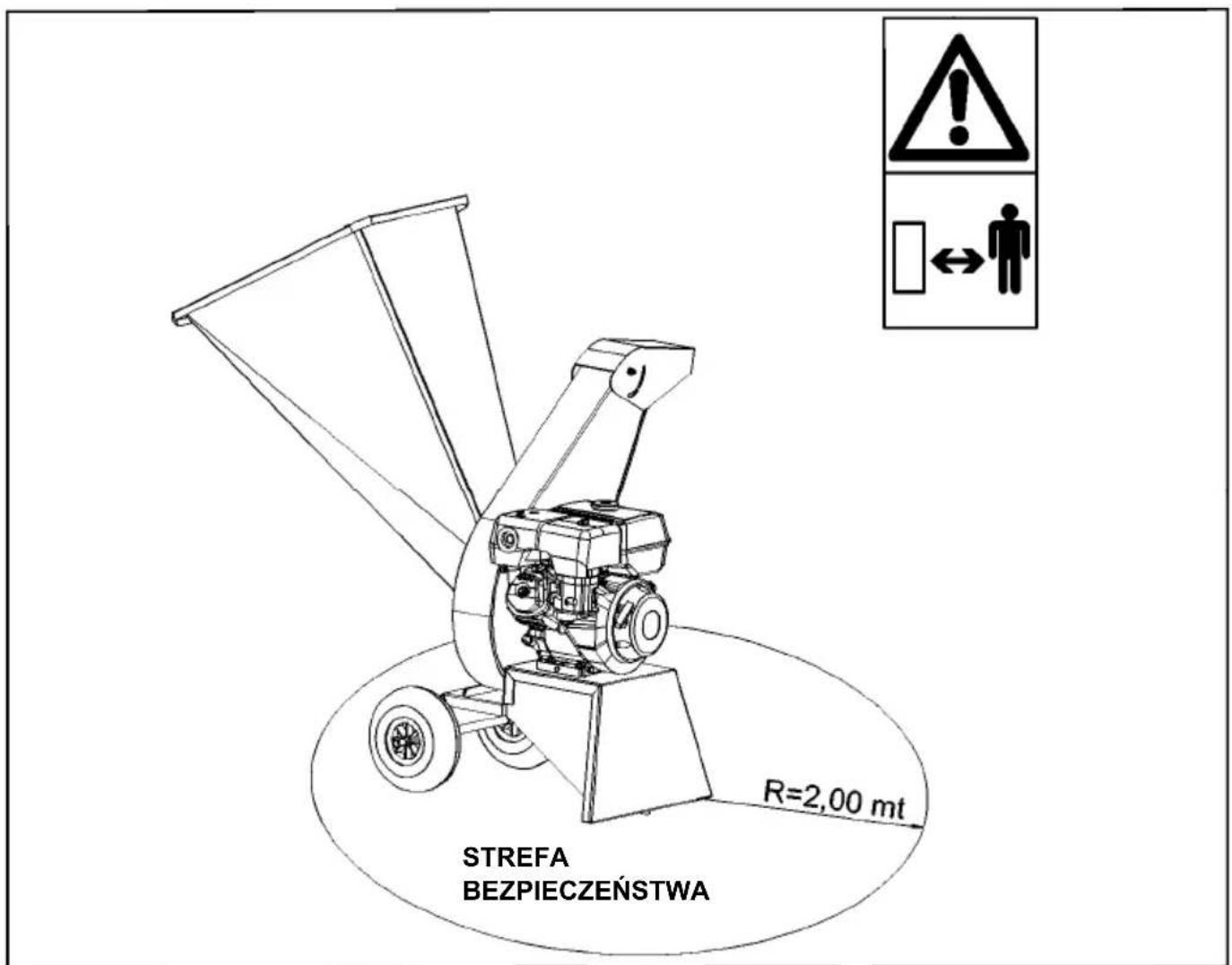

• Każdy, kto zbliża się do maszyny, wchodzi w strefę zagrożenia i tym samym staje się OSOBĄ NARAŻONĄ. Do operatora należy uniemożliwienie innym osobom wejścia niebezpieczną strefę a on sam musi działać z najwyższą ostrożnością. Jeśli ktokolwiek wejdzie w strefę zagrożenia, należy natychmiast zatrzymać maszynę.

• Uwaga: po wyłączeniu silnika noże obracają się jeszcze przez kilka sekund.
• Instrukcję obsługi i konserwacji należy przechowywać w łatwo dostępnym miejscu, aby móc zapoznać się z jej treścią. W przypadku zagubienia lub uszkodzenia można otrzymać kopie zapasową od firmy Caravaggi.
• Maszyna jest przeznaczona do użytku tylko przez jednego operatora, który musi zawsze stać przed koszem załadowczym.
• Nie należy nosić u brań, które mogą zaplątać się w mechanizm, takich jak długie szerokie rękawy, pasy i naszyjniki.
• Podczas obsługi maszyny należy zawsze nosić ochraniacze słuchu i gogle ochronne.
• Nie należy pozostawiać rozdrabniacza bez nadzoru podczas pracy.
• Nie należy umi eszczać na maszynie żadnych narzędzi ani innych przedmiotów, ponieważ mogą one uszkodzić maszynę lub zranić operatora.
• Używaj tylko oryginalnych części zamiennych dostarczanych przez Caravaggi.

Zasady bezpieczeństwa podczas pracy

• Przed uruchomieniem maszyny sprawdzić, czy kosz jest pusty.
• Twarz i ręce trzymać z dala od kosza załadowczego.
• Podczas pracy z maszyną stać mocno na ziemi. Nigdy nie stać na palcach podając materiał do maszyny.
• Przed podaniem materiału upewnić się, że w zbiorniku nie ma kamieni, kawałków metalu, puszek blaszanych, butelek lub podobnych przedmiotów.
• W przypadku awarii, nietypowych wibracji lub jakichkolwiek dziwnych odgłosów należy wyłączyć maszynę. Odłączyć zasilanie elektryczne (świeca zapłonowa w wersji benzynowej, świeca zasilająca w wersji elektrycznej, wał Cardana w wersji ciągnikowej) i ustalić przyczynę problemu.
• Nigdy nie próbować poruszać maszyną podczas jej pracy.

7.2 SZCZEGÓŁOWE ZASADY BEZPIECZEŃSTWA I ZAPOBIEGANIA WYPADKOM

7.2.1 Wersja do podłączenia do kultywatora

• Wszelkie czynności konserwacyjne, regulacyjne lub czyszczące (np. usuwanić ciał obcych z kosza) muszą być wykonywane przy maszynie stojącej stabilnie na ziemi, wyłączonym silniku ciągnika, zaciągniętym hamulcu ręcznym, wyłączon ym zapłonie i wyjątkym kluczyku.
• Nigdy nie wchodzić między kultywator a maszynę, gdy silnik jest włączony, wałek odbioru mocy jest podłączony.
• Upewnić się, że osłony wału napędowego są w dobrym stanie i znajdują się na swoim miejscu.
• Uszkodzone lub niesprawne osłony należy natychmiast wymienić.
• Nigdy nie używać maszyny w zamkniętych lub żle wentylowanych pomieszczeniach (nawet jeśli drzwi i okna są otwarte), ponieważ spaliny są bardzo toksyczne.
• Przed odłączeniem maszyny od kultywatora należy upewnić się, że stoi ona na twardym, płaskim podłożu.

7.2.2 Wersja elektryczna

• Czynności konserwacyjne, nastawcze i czyszczące (np. usuwanie ciał obcych z kosza) muszą być wykonywane przy maszynie mocno osadzonej na ziemi, wyłączonej i odłączonej od zasilania.
• Maszyna odpowiada ogólnym zasadom bezpieczeństwa elektrycznego. Oznacza to, że wszelkie zmiany w konstrukcji lub elementach konstrukcyjnych spowodują zmianę właściwości instalacji, która przestanie spełniać wymogi bezpieczeństwa.
• Należy upewnić się, że elementy sterujące i kable są zintegrowane i w dobrym stanie.
• Stopień ochrony elektrycznej wynosi IP54.

7.2.3 Wersja benzynowa

• W przypadku awarii, a przed wszelkimi czynnościami konserwacyjnymi, regulacyjnymi i czyszczącymi (np. usuwaniem ciał obcych z kosza), należy wyłączyć silnik i wyjąć przewód świecy zapłonowej.
• Przed przystąpieniem do pracy należy przeczytać i postępować zgodnie ze wskazówkami zawartymi w niniejszej instrukcji oraz w dołączonej do niej instrukcji obsługi silnika.
• Nigdy nie używać maszyny w pomieszczeniach zamkniętych lub słabo wentylowanych (nawet przy otwartych drzwiach i oknach), ponieważ spaliny s toksyczne.
• Unikać palenia tytoniu i zapalania ognia podczas tankowania benzyny.
• Zbiornik paliwa napełniać zawsze w otwartej przestrzeni przy wyłączonym silniku. Należy pamiętać, że w pewnych warunkach benzyna jest wysoce łatwopalna i wybuchowa. Paliwo musi być przechowywane w odpowiednich kanistrach.
• Nigdy nie kłaść na silniku niczego, co mogłoby się zapalić.
• Nigdy nie zdejmować korka zbiornika paliwa ani nie uzupełniać benzyny prłączonym silniku lub gdy jest on jeszcze gorący.
• W przypadku rozlania się benzyny nie należy próbować natychmiast uruchamiać silnika.
• Rura wydechowa jest bardzo gorąca przy pracującym silniku i pozostaje gorąca przez jakiś czas po jego wyłączeniu. Nigdy nie dotykać rury wydechowej. Należy zachować bezpieczną odległość.

7.2.4 Wersja z wałem Kardana

• Wszystkie czynności związane z konserwacją, ustawianiem i czyszczeniem (np. usuwanie ciał obcych z kosza) muszą być wykonywane przy maszynie stojącej na twardym podłożu, wyłączonym silniku ciągnika, włączonym hamulcu ręcznym, wyłączonym zapłonie i wyjątkym kluczyku.
• Nigdy nie wchodzić między ciągnik a maszynę przy wyłączonym silniku ciągnika i włączonym silniku.
• Upewnić się, że osłony wału Kardana są zamontowane i znajdują się w dobrym stanie.
• Uszkodzone lub zniszczone osłony należy natychmiast wymienić.
• Gdy maszyna nie jest podłączona do źródła zasilania, wał Kardana musi by umieszczony na podporze. Nigdy nie używać maszyny w pomieszczeniach zamkniętych lub słabo wentylowanych (nawet jeśli drzwi i okna są otwarte), ponieważ spaliny są toksyczne.
• Modele z wałem Cardana mogą być używane tylko wtedy, gdy są podłączone do 3-punktowego złącza ciągnika.
• Przed odłączeniem maszyny od ciągnika należy upewnić się, że stoi ona r płaskim, twardym podłożu.

8. URUCHOMIENIE

Ostrożnie! Przed uruchomieniem silnika należy sprawdzić, czy rozdrabniacz znajduje się na stabilnej powierzchni i czy w strefie pracy nie ma zwierząt lub osób nieupoważnionych.

8.1 Wersja z silnikiem benzynowym

- Dokładnie przeczytać instrukcję obsługi producenta silnika.

- Sprawdzić, czy w zbiorniku znajduje się olej i paliwo. W razie potrzeby uzupełnić.

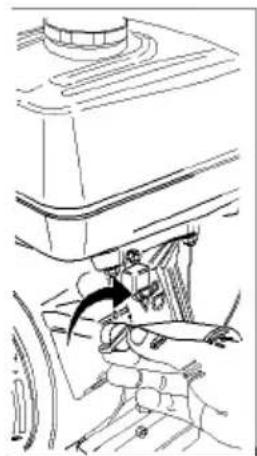

- Ustawić przełącznik w pozycji "I" (Start) (rys.11). Chwycić za uchwyt rozruchowy (rys.12) i pociągnąć linkę bez użycia siły, aż poczujesz opór spowodowany sprężaniem, zwolnić uchwyt, a następnie szarpać do momentu uruchomienia silnika.

- Przed rozpoczęciem pracy należy pozostawić silnik na około 1 minutę na biegu jałowym, a następnie ustawić go na maksymalnych obrotach (za pomocą dźwigni gazu) i przystąpić do normalnej pracy.

8.1 Wersja z silnikiem elektrycznym

- Upewnić się, że napięcie sieciowe odpowiada napięciu znamionowemu silnika (sprawdzić tabliczkę znamionową na silniku).

- Sprawdzić, czy kabel zasilający jest podłączony, a następnie nacisną—forzycisk start/stop.

- Regularnie sprawdzać, czy kabel zasilający jest w nienagannym stanie. Nigdy nie naprawiać uszkodzonego kabla za pomocą taśmy izolacyjnej lub zgrzewarek termicznych.

- Do przewodu zasilającego stosować wyłącznie standardowy kabel gumy typu 05RN-F zgodnie z DIN 57282/VDE 0282.

Wtyczki muszą być wykonane z gumy lub pokryte gumą.

8.2 Wersja do podłączenia do kultywatora

• Rozdrabniacz musi być podłączany do kultywatora przy wyłączonym silniku.
• Sprawdzić, czy złącze w rozdrabniaczu nadaje się do pracy z kultywatorem.
• Złącza kultywatora i rozdrabniacza przed podłączeniem muszą być prawidłowo ustawione.

- Wał rozdrabniacza należy połączyć z kultywatorem.

- Włożyć trzpień zabezpieczający w tuleję i zablokować go bolcem dzielonym (R).

- Sprawdzić, czy wał odbioru mocy kultywatora obraca się w tym samym kierunku, co wirnik rozdrabniacza.

- Firma Caravaggi S.r.l. nie ponosi żadnej odpowiedzialności za szkody i obrażenia ciała powstałe na skutek nieprawidłowego podłączenia i pracy kultywatora i rozdrabniacza.

8.3 Wersja z 3-punktowym złączem do ciągnika

• Przed dołączeniem maszyny do trzypunktowego złącza należy tak ustawić zabezpieczenie ciągnika, aby tylny podnośnik nie mógł zostać przypadkowo podniesiony lub opuszczony.
• Trzypunktowe złącza w ciągniku i rozdrabniaczu muszą być zbieżne lub dopasowane.
• Uważać na niebezpieczeństwo zmiażdżenia lub przecięcia w obszarze tylnego podnośnika w ciągniku.
• Nie podnosić maszyny za pomocą zewnętrznego układu sterowania ciągnika.
• Podjechać ciągnikiem do rozdrabniacza do momentu, aż drążki podnośnika pokryją się z 3-punktowym złączem maszyny i połączyć je za pomocą przewidzianych do tego celu sworzni.
• Włożyć sworznie zabezpieczające w otwory w przegubach, zablokować je i sprawdzić dwukrotnie.
• Podłączyć trzeci punkt do górnego złącza i wyregulować długość, aby ustawić rozdrabniacz równolegle do podłoża.
• Włożyć i zablokować sworzeń zabezpieczający. Zablokuj blokadę trzeciego punktu, nie odkręcając go.
• Unieść maszynę kilka centymetrów od ziemi i uruchomić boczne pręty ściągające podnośników, aby zapobiec ich bocznym ruchom.

8.4.1 Montaż wału kardana

• Po podłączeniu maszyny do ciągnika należy włożyć wał kardana do wału odbioru mocy ciągnika. Należy to zrobić przy wyłączonym silniku i kluczyku wyjątkym stacyjki.
• Przed użyciem wału kardana należy zapoznać się z dołączoną do niego instrukcją obsługi. Jeśli nie zamierzasz używać wału kardana dostarczonego wraz z maszyną, upewnij się, że osłona wałka kardana i obudowy ciągnika zachodzą na siebie co najmniej o 5 cm.
• Wyczyścić i nasmarować przystawkę odbioru mocy.
• Wał kardana należy smarować okresowo, zgodnie z zaleceniami producenta Patrz podręcznik użytkownika dotyczący konserwacji.
• Zamontować wał kardana w kierunku wskazanym przez producenta, zgodnie z oznaczeniem na zewnętrznej stronie osłony (ikona ciągnika na zewnętrznej rurze wału w kierunku wału odbioru mocy ciągnika).
• Zaczepić łańcuchy antyrotacyjne.
• Upewnić się, że zabezpieczenie przed wysunięciem (przycisk lub nakrętka oczkowa) jest prawidłowo włożone i zablokowane w odpowiednim położeniu.
• Sprawdzić kierunek obrotów i upewnić się, że wał odbioru mocy jest ustawiony na 540 obr/min, prędkość obrotowa, do której maszyna jest przeznaczona.
• Wał kardana musi być zawsze podłączony do wału odbioru mocy jako ostatni i odłączony jako pierwszy po zakończeniu pracy.
• Stosować wyłącznie wały kardana z wbudowanymi osłonami.
• Po odłączeniu wału kardana od wału odbioru mocy, n ależy go zawsze umieścić na jego podporze.
• Caravaggi nie ponosi żadnej odpowiedzialności za szkody lub obrażenia cia spowodowane nieprawidłowym montażem i użytkowaniem wału kardana.

8.5 Funkcjonowanie

Po prawidłowym przygotowaniu rozdrabniacza można teraz przystąpić do pracy z materiałem, który ma być rozdrobniony.

Kosz górny

Załaduj materiał do rozdrobnienia do górnego kosza załadowczego, biorąc po uwagę dostępną moc w zależności od posiadanego modelu.

Rys. 13

Ostrożnie! Włóż materiał do kosza i wpuść go do środka.

Nigdy nie wkładaj rąk i ramion do kosza, aby wepchnąć materiał!

Materiał, który może być obrabiany i rozdrabniany w tym koszu nie może przekraczać 4 cm średnicy.

Aby uniknąć niebezpieczeństwa zatrucia spalinami, nigdy nie należy używać maszyn z silnikami spalinowymi w pomieszczeniach zamkniętych.

Jeśli ostrza poddawane są silnym wstrząsom i działają w nieprawidłowy sposób, należy wyłączyć silnik, zdjąć osłonę świecy zapłonowej i zasięgnąć porady fachowca.

9. KONSERWACJA

Ostrożnie! Przed przystąpieniem do wszelkich czynności konserwacyjnych prz wyłączonym silniku oraz w każdym przypadku należy upewnić się, że nie ma możliwości działania maszyny. Do wszystkich czynności konserwacyjnych należy obowiązkowo używać odpowiednich rękawic.

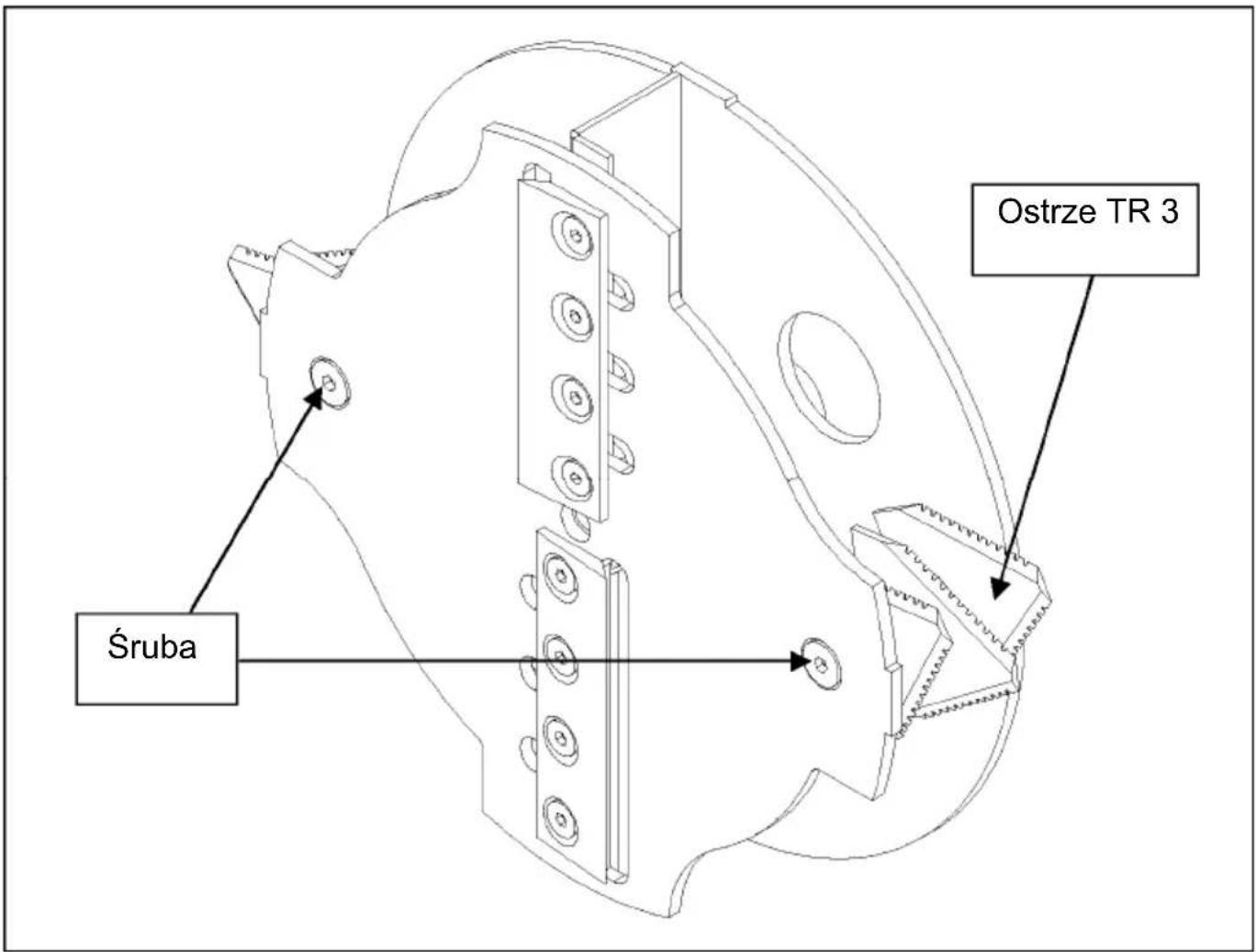

9.1 Wymiana ostrza do rozdrabniania

• Odkręć trzy śruby. Zdejmij ostrze i wymień je.
• Założ i dokręć te trzy śruby.

Rys. 14

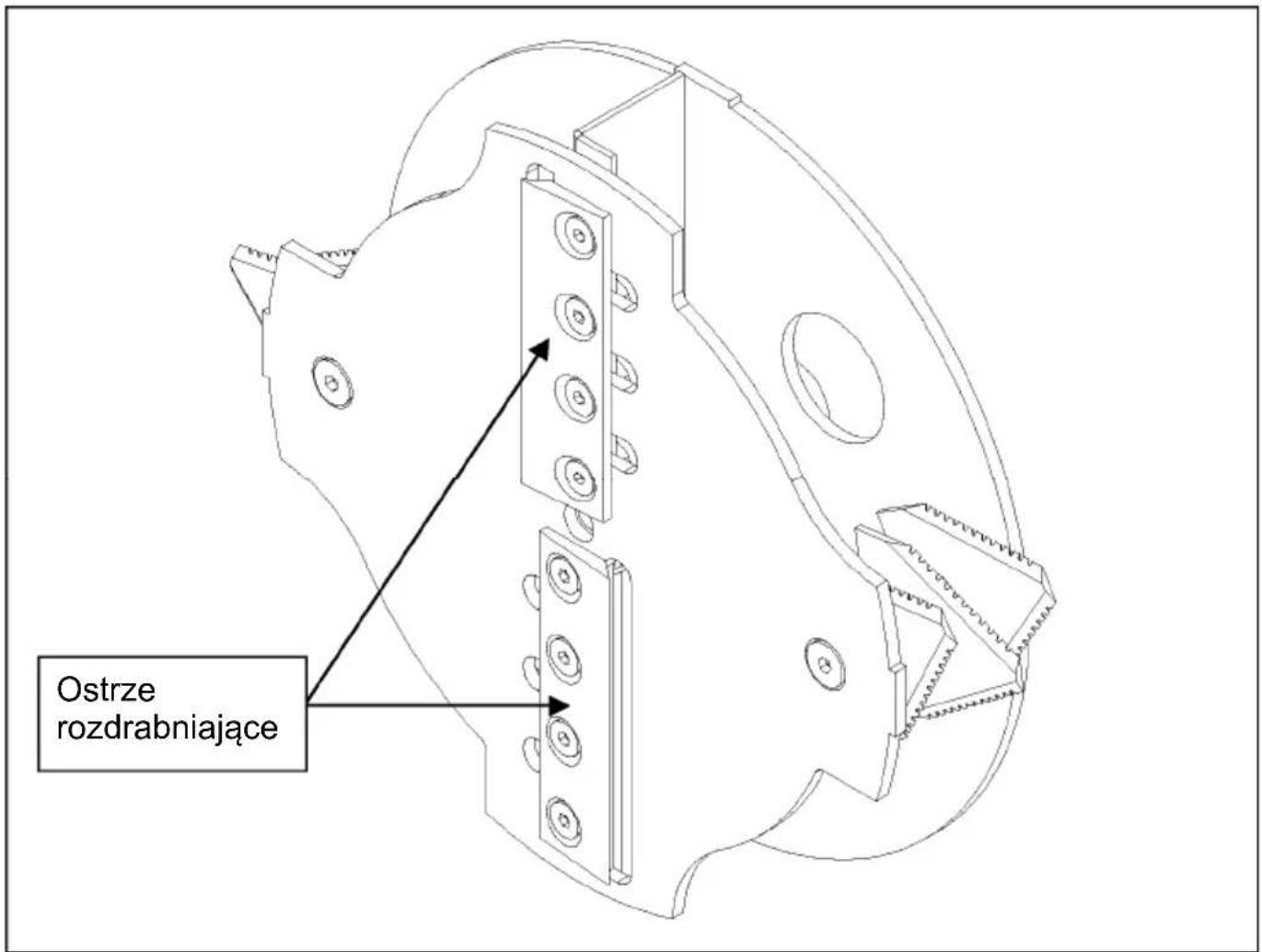

9.2 Wymiana elementów tnących

• Odkręć śruby.
• Wymienić noże, utrzymując je w pierwotnej pozycji w celu prawidłowego wyjażenia.
• Zamontować i dokręcić śruby.

Rys. 15

9.3 Wymiana przeciwostrza

• Zdjąć zasobnik boczny odkręcając 7 nakrętek
• Odkręcić dwie nakrętki zabezpieczające przeciwostrza, aby usunąć przeciwostrze.

Rys. 17

9.4 Wymiana i napinanie pasa napędowego

9.4.1 Wersja benzynowa i elektryczna

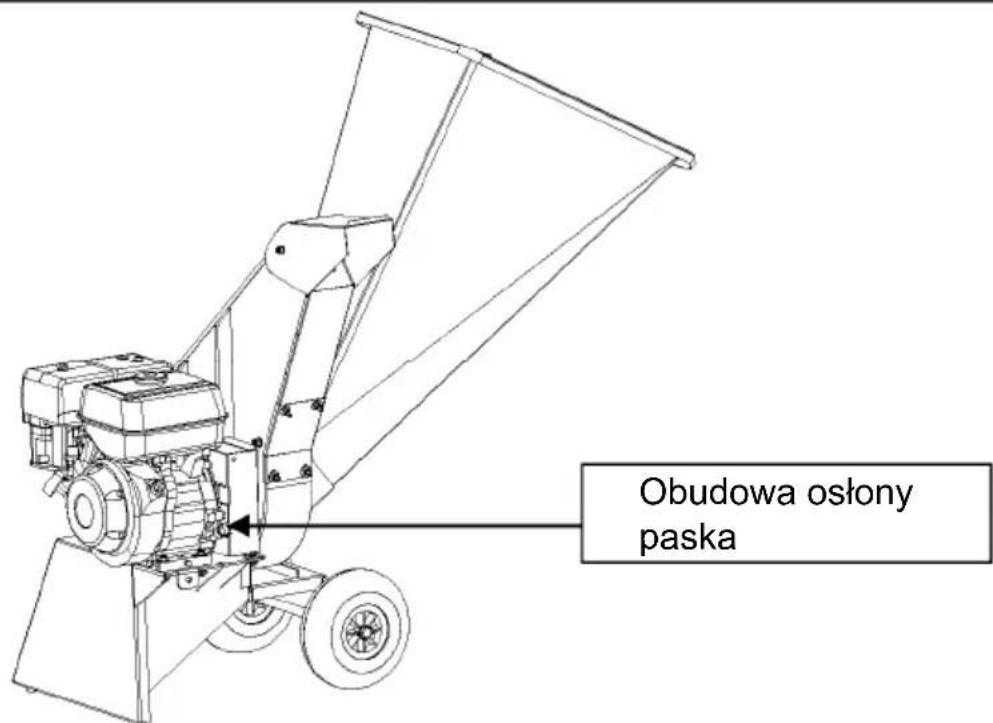

• Zdejmij osłone pasa.
• Zdejmij pas i zamontuj nowy.

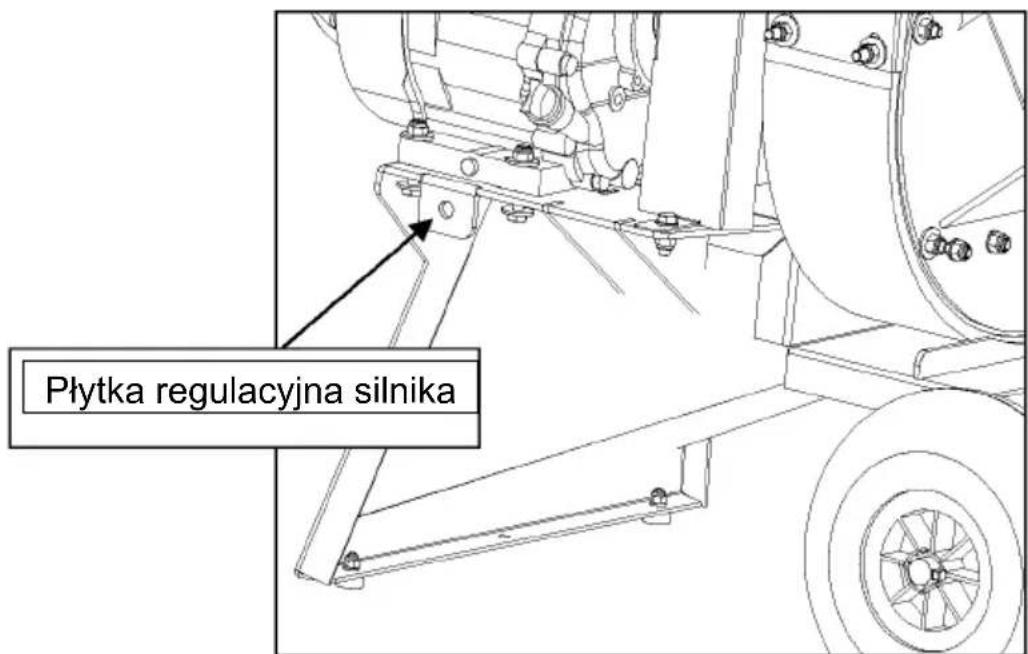

- W celu regulacji naciągu pasa należy poluzować cztery śruby na silniku, a następnie dokręcić nakrętkę łącznika regulacyjnego do momentu osiągnięcia optymalnego naciągu pasa.
- Dokręcić z powrotem cztery śruby na silniku, a następnie ponownie zamontować obudowę osłony paska.

Rys. 18

Rys. 19

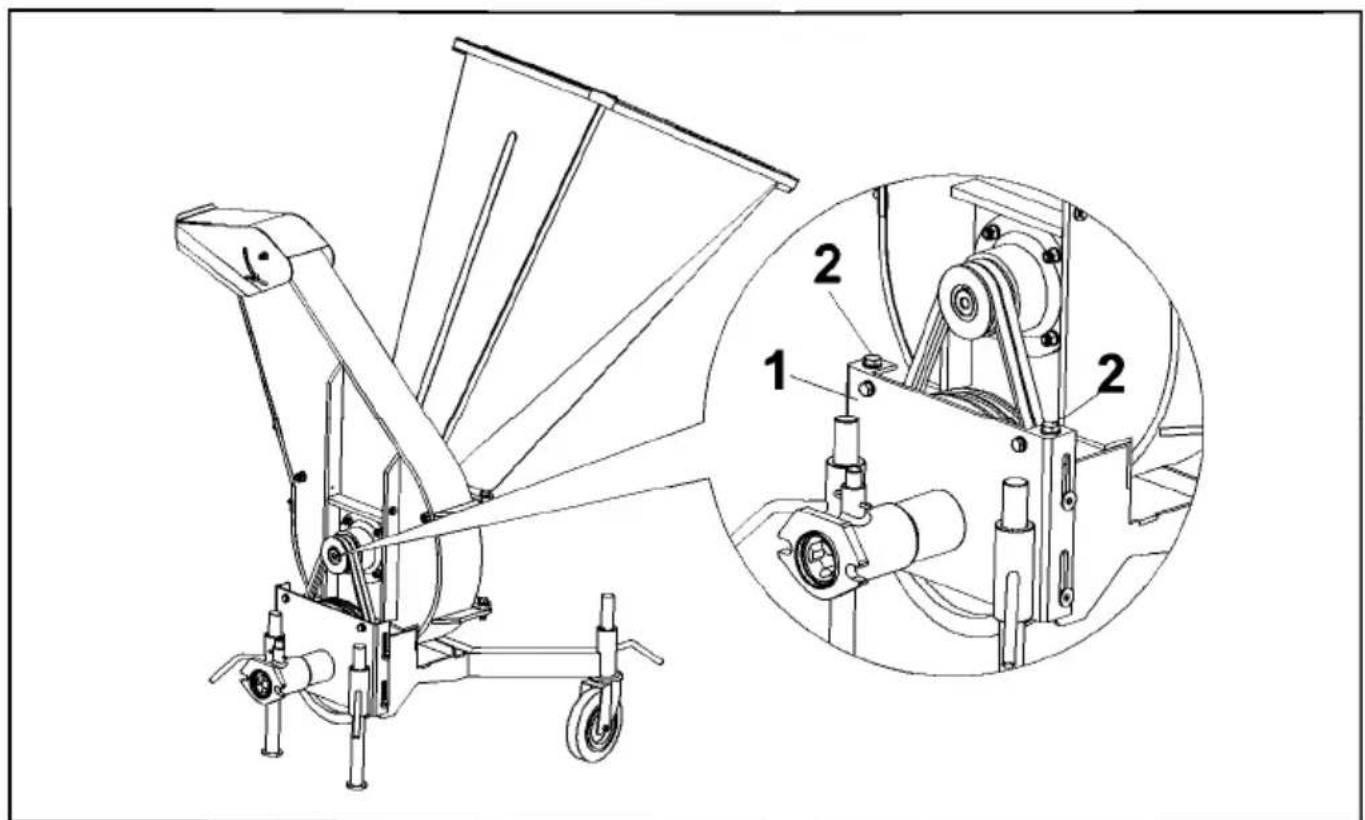

9.4.2 Wersja MTC (kultywator spalinowy)

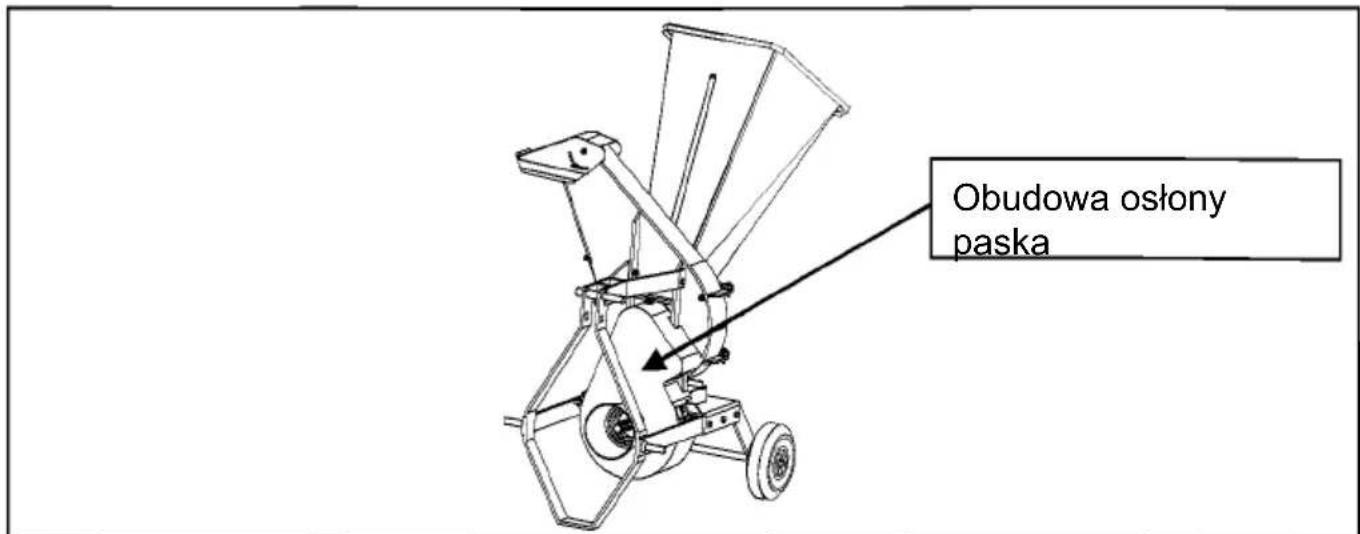

• Zdejmij osłone pasa.
- Za pomocą klucza sześciokątnego odkręcić dwie śruby (2) w płycie łączącej (1) na tyle, aby zwolnić pasy.
- Zdemontować stare pasy i zamontować nowe.
- Dokręcić dwie śruby (2) w płycie łączącej (1) do momentu uzyskania optymalnego naprężenia pasów.
- Ponownie zamontować osłonę pasów.

Rys. 20

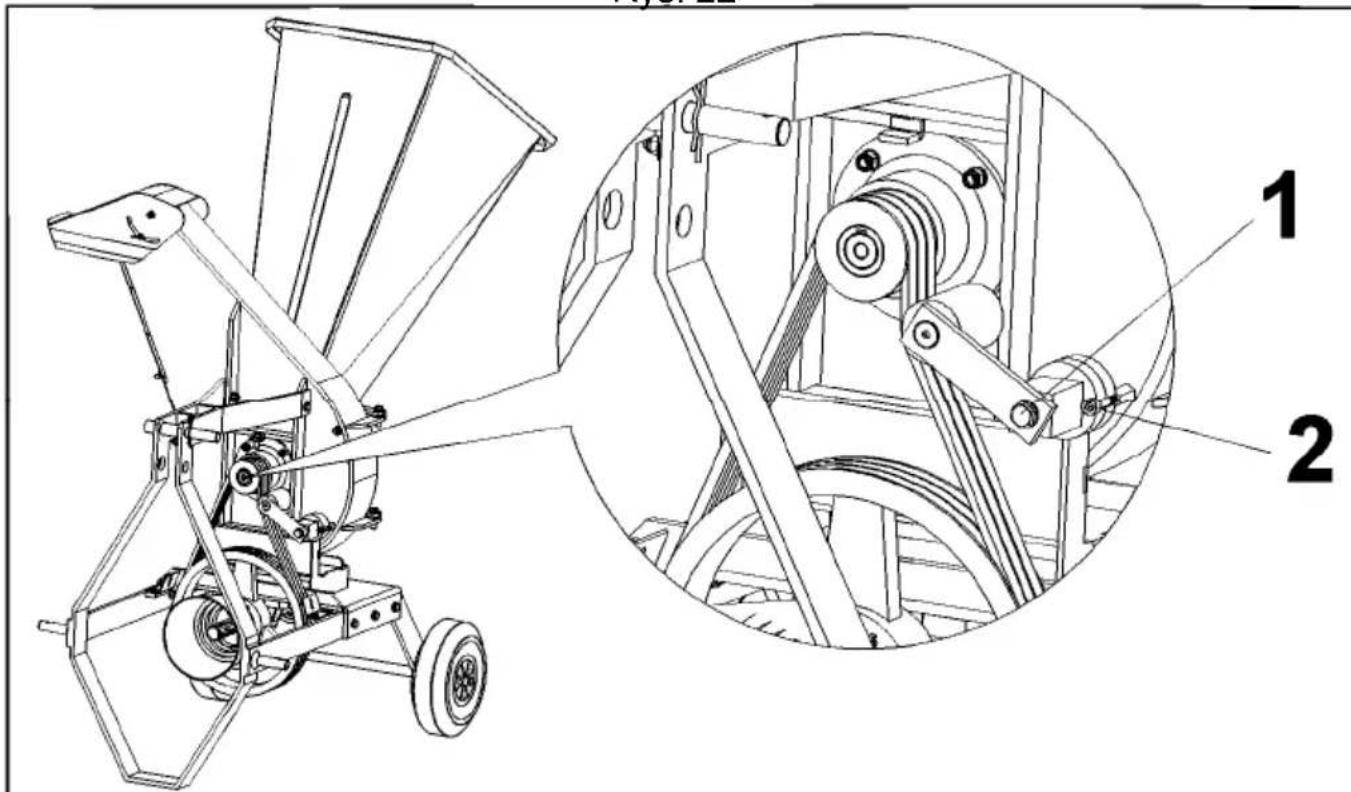

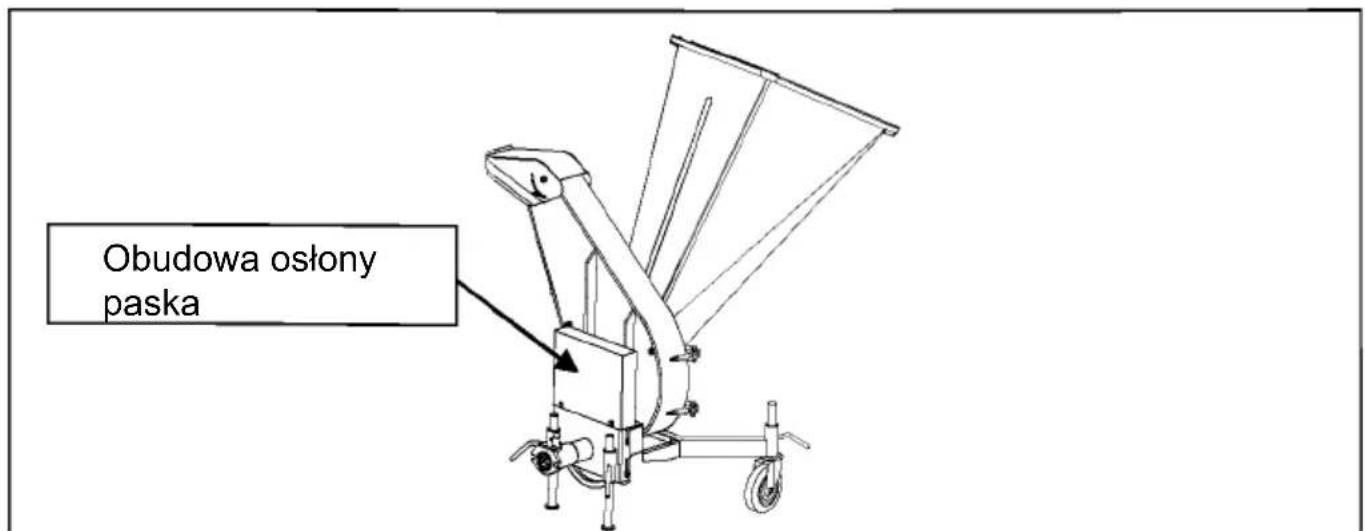

• Zdejmij osłone pasa.
- Odkręcić śrubę regulacyjną (1) i śrubę nastawczą (2) w celu poluzowania napinacza.
- Zdjąć stare pasy i zamontować nowe.
- Dokręcić śrubę regulacyjną (1) do uzyskania optymalnego naciągu paska, a następnie ponownie ustawić napinacz i zablokować go śrubą regulacyjną (2).
- Ponownie zamontować osłonę paska.

Rys. 22

9.5 Regularna konserwacja

	Początek sezonu	Przed rozpoczęciem pracy		Koniec sezonu
Kontrola poziomu oleju silnikowego		♦
Sprawdzić śruby, szczelność, obudowę kosz, itp.	♦ ♦
Kontrola napięcia paska i stanu zużycia	♦ ♦
Kontrola zużycia ostrzy tnących	♦		♦
Kontrola zużycia ostrza	♦		♦
Sprawdzić zużycie przeciwostrza	♦		♦
Sprawdzić zabezpieczenie gumy kosza	♦ ♦ ♦
Czystość maszyny			♦
Kontrola zużycia łożysk i wałów napędowych	♦		♦

9. ROZWIĄZYWANIE PROBLEMÓW - ŚRODKI ZARADCZE

Problem Środki	zaradcze
Rozdrabniacz nie uruchamia się	Sprawdzić napięcie i stan pasów, zablokowane koła pasowe, wałek lub koła zębate.Sprawdzić ostrza, przeciwostrza i obecność materiału komorze mielenia.Sprawdzić stan silnika (patrz załączona instrukcja obsługi).
Trudny rozruch lub utrata mocy	Sprawdzić napięcie i stan pasów, zablokowane koła pasowe, wałek lub koła zębate.Sprawdzić stan silnika (patrz załączona instrukcja obsługi).
Rozdrabniacz traci obroty i działa nieregularnie.	Sprawdzić napięcie i stan pasów, zablokowane koła pasowe, wałek koła zębate.Sprawdzić ostrza, przeciwostrza i obecność materiału komorze mielenia.Sprawdzić sito, które powinno być wolne od zatorów.Sprawdzić stan silnika (patrz załączona instrukcja obsługi).Sprawdzić materiał, który jest rozdrabniany w chwili awarii.
Nadmierne wibracje	Sprawdzić ostrza, przeciwostrza i obecność materiału komorze mielenia.
Spadek jakości materiału wyjściowego	Sprawdzić napięcie i stan paska, zablokowane koła pasowe, wałek lub koła zębate.Sprawdzić stan silnika (patrz załączona instrukcja obsługi).
Kosz odrzuca materiał	Sprawdzić ostrza, przeciwostrza i obecność materiału komorze mielenia.Sprawdzić stan silnika (patrz załączona instrukcja obsługi).Sprawdzić stan zużycia gumowych osłon zbiornika.

11. GWARANCJA

1. Producent gwarantuje niniejszym, że jego BIO- ROZDRABNIACZ nie ulegnie uszkodzeniu na skutek wadliwych materiałów lub wykonania.
2. Niniejsza gwarancja jest ważna dla pierwszego właściciela tylko przez 12 miesięcy od daty zakupu i/lub dostawy.
3. Producent jest uprawniony do kontroli Bio-Rozdrabniacza i wszystkich komponentów, których dotyczy reklamacja w ramach gwarancji, w celu ustaenia zasadności reklamacji.
4. Niniejsza gwarancja obejmuje bezpłatną wymianę tylko tych części, które w okresie gwarancji zostały uznane za wadliwe z powodu wad materiałowych lub produkcyjnych.
5. Niniejsza gwarancja nie obejmuje zwrotu kosztów robocizny, materiałów eksploatacyjnych ani kosztów transportu w przypadku napraw w ramach gwarancji.

NINIEJSZA GWARANCJA NIE MA ZASTOSOWANIA W NASTĘPUJĄCYCH PRZYPADKACH

1. Producent nie może w żaden sposób odpowiadać za szkody ogólne, w tym szkody lub obrażenia ciała, straty spowodowane wstrzymaniem produkcji, utratą zarobków, kosztami leasingu oraz wszelkie szkody moralne lub handlowe.
2. Wszelkie roszczenia dotyczące silników lub silników zamontowanych na Bio-Rozdrabniaczu będą rozpatrywane przez odpowied ni serwis posprzedażowy Producenta.
3. Niniejsza gwarancja nie obejmuje szkód spowodowanych niewłaściwym użytkowaniem, nadużyciem, niewystarczającą konserwacją, wypadkiem lub szkodami powstałymi podczas transportu.
4. Części podlegające gwarancji, takie jak bijaki, noże, kowadełka itp. nie są objęte niniejszą gwarancją.
5. Wszelkie koszty związane z przystosowaniem maszyny do pracy obciążają dystrybutora lub sprzedawcę.
6. Niniejsza gwarancja nie obowiązuje, jeśli naprawy, konserwacje lub modyfikacje są wykonywane przez osoby nieupoważnione lub sprzedawców.
7. Właściciel jest odpowiedzialny za rutynową konserwację i ustawienia, które są w związku z tym wykluczone z niniejszej gwarancji.
8. Użycie lub montaż komponentów i akcesoriów, które nie są oryginalne, powoduje natychmiastowe unieważnienie niniejszej gwarancji.

PROCEDURE SKŁADANIA REKLAMACJI W RAMACH NINIEJSZEJ GWARANCJI

Jeśli Bio-Rozdrabniacz zostanie uznany za wadliwy z powodu wad materiałowych lub produkcyjnych, należy przesłać prod ucentowi pisemną reklamację i postępować w następujący sposób:

1. Maszyna musi zostać zwrócona do Sprzedawcy lub autoryzowanego importera CARAVAGGI.
2. Należy przedstawić prawidłowo wypełnioną gwarancję i rachunek.
3. Zgłoszenie reklamacyjne zostanie wypeł nione przez sprzedawcę, który przekaże je producentowi.
4. Producent zastrzega sobie prawo do samodzielnego ustalenia, czy uznać reklamację, czy też nie.
5. Wszelkie spory będą rozstrzygane przez Sąd w Brescii, Włochy.

NOTATKI

NOTATKI

Dystrybucja na terenie POLSKI:

Bottari Polska Sp. z o.o.

Ul. Długa 7

96-325 Radziejowice Parcel

Tel [phone]

e-mail: [e-mail]

www.bottari.pl

CARAVAGGI MACCHINE INDUSTRIALI

Via Monte Adamello, 20

25037 Pontoglio (BS)-ITALY

Tel. [phone] - Fax [phone]

Internet http://www.caravaggi.com

Email [e-mail]
