INSTRUKCJA OBSŁUGI OR-CR-280 ORNO

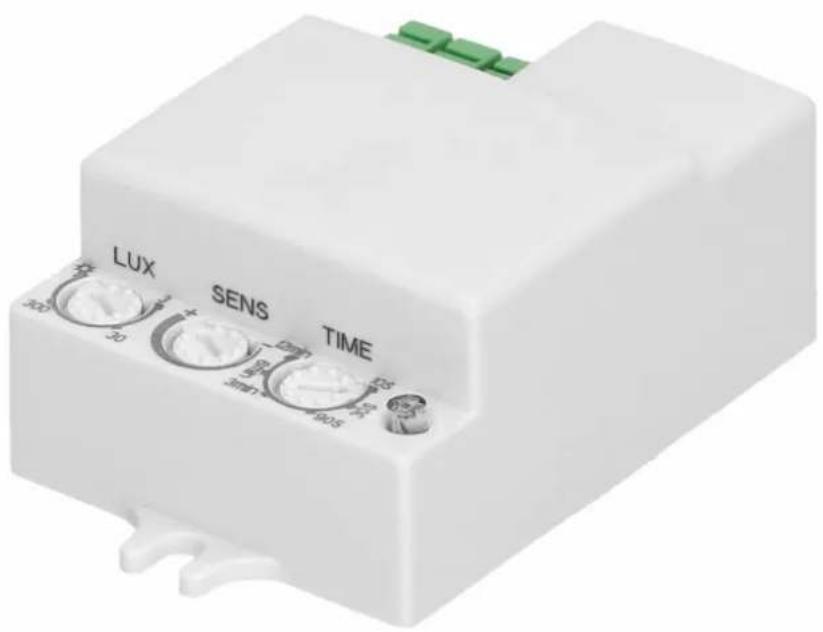

Mikrofalowy czujnik ruchu, mini, 360°/180°, IP20, 1200W
Marka: Orno | Symbol: OR-CR-280 | Ean: 5908254847462
ORNO
Mikrofalowy mini czujnik ruchu to zaawansowane urządzenie, które łączy w sobie funkcjonalność wszechstronność. Model ten, wyposażony w czujnik wysokiej częstotliwości, charakteryzuje się kątem skanowania 360° oraz kątem detekcji w poziomie 180°, co zapewnia pełne pokrycie monitorowanego obszaru.
Urządzenie pracuje na częstotliwości 5,8 GHz i wykrywa ruch o szybkości od 0,6 do 1,5 m/s. Czujnik jest
wyposażony w regulację czułości oraz zakres regulacji natężenia światła <3-2000 lux, by móc dostosować pracę czujnika do panujących warunków oświetleniowych. Regulacja czułości pozwala na określenie zmiany odległości wykrywania ruchu, aby czujnik zareagował. Urządzenie umożliwia także regulację czasu załączenia w zakresie 10s-12 min.
Maksymalna moc łączeniowa wynosi 1200W i pozwala na podłączenie różnych urządzeń oświetleniowych lub LED o mocy łącznej 300W. Czujnik działa przy napięciu znamionowym 230V AC i częstotliwości 50Hz, a niski pobór energii wynoszący zaledwie 0,9W czyni go energooszczędnym rozwiązaniem. Czujnik pracuje w bardzo szerokim zakresie temperatur od -20°C do +50°C.
Wysokiej jakości obudowa wykonana z poliwęglanu zapewnia trwałość i odporność na uszkodzenic mechaniczne. Przeznaczony do użytku wewnątrz pomieszczeń (IP20).
Czujnik przeznaczony jest do zabudowy w oprawach oświetleniowych, obudowach z tworzywa sztucznego, nad sufitami podwieszonymi, za lekkimi ścianami działowymi itp., a jego wymiary wynoszą 55x40x25 mm. Optymalna wysokość montażowa wynosi od 1,5 do 2,5 m, a zasięg detekcji na wprost 1-8 m. Biała obudowa czujnika doskonale wpasowuje się w niemal każde otoczenie.
DANE TECHNICZNE
Informacje ogólne:
| Model: | Czujnik ruchu |
| Rodzaj czujnika: | Ultradźwięki |
| Kąt skanowania [°]: | 360° |
| Optymalna wysokość montażowa [m]: | 1,5-3,5 |
| Maksymalny zasięg boczny [m]: | 8 |
| Maksymalny zasięg na wprost [m]: | 8 |
| Średnica pola detekcji na powierzchni [m]: | 16 |
| Częstotliwość pracy [GHz]: | 5.8 |
| Szybkość wykrywania ruchu [m/s]: | 0,6 - 1,5 |
| Regulowana wartość progowa natężenia światła: | Tak |
| Zakres regulacji natężenia światła [lux]: | <3-2000 |
| Sposób montażu: | Montaż natynkowy |
| Do montażu sufitowego: | Tak |
| Montaż ścienny: | Tak |
| Typ połączenia: | Zacisk śrubowy |
| Materiał: | Tworzywo sztuczne |
| Gatunek materiału: | Tworzywo termoplastyczne |
| Kolor: | Biały |
| Stopień ochrony (IP): | IP20 |
| Rodzaj napięcia: | AC |
| Zakres częstotliwości [Hz]: | 50 |
| Napięcie znamionowe [V]: | 230 |
| Minimalny czas załączenia [s]: | 10 |
| Maksymalny czas załączenia [min]: | 12 |
| Kąt detekcji w poziomie [°]: | 180° |
| Maksymalna moc łączeniowa [W]: | 1200 |
| Maks. moc przełączana LED [W]: | 300 |
| Pobór energii [W]: | 0.9 |
| Wyjście przekaźnikowe: | Tak |
| Zakres temperatury [°C]: | -20 - +50 |
| Wilgotność: | <93% |
| Szerokość [mm]: | 55 |
| Wysokość [mm]: | 40 |
| Głębokość [mm]: | 25 |
| Szerokość wbudowania [mm]: | 40 |
