OR-CR-269 - Niekategoryzowane ORNO - Bezpłatna instrukcja obsługi

Typ produktu	Programowalny timer cyfrowy
Model	OR-CR-269
Marka	ORNO
Wymiary (dł. x szer. x wys.)	85 mm x 45 mm x 60 mm
Waga	80 g
Zasilanie	230 V AC, 50 Hz
Max obciążenie	16 A (3680 W)
Wyświetlacz	LCD, podświetlany
Liczba programów	10 programów tygodniowych
Funkcje	Programowanie dzienne/tygodniowe, tryb ręczny, odliczanie, losowe włączanie
Zakres czasu	1 minuta – 7 dni
Stopień ochrony	IP20
Materiał obudowy	Tworzywo sztuczne UL94 V-0
Czyszczenie i konserwacja	Przecierać suchą, miękką szmatką. Nie używać rozpuszczalników.
Bezpieczeństwo	Zabezpieczenie przed przeciążeniem, izolacja klasy II
Części zamienne	Brak dostępnych części zamiennych – urządzenie nienaprawialne
Gwarancja	2 lata

Często zadawane pytania - OR-CR-269 ORNO

Jak ustawić program czasowy w OR-CR-269?

Naciśnij przycisk PROG, aby wejść w tryb programowania. Użyj strzałek, aby ustawić godzinę włączenia i wyłączenia dla wybranego dnia. Zapisz, naciskając ENTER.

Czy mogę podłączyć urządzenie o mocy 3000 W?

Tak, maksymalne obciążenie wynosi 16 A (3680 W), więc urządzenie 3000 W jest bezpieczne.

Jak zresetować timer do ustawień fabrycznych?

Przytrzymaj przycisk RESET (mały otwór) przez 5 sekund za pomocą długopisu. Wszystkie programy zostaną skasowane.

Czy timer działa w trybie ręcznym?

Tak, naciśnij przycisk RĘCZNY, aby włączyć lub wyłączyć odbiornik niezależnie od programu.

Co oznacza migający wyświetlacz?

Migający wyświetlacz informuje o trybie programowania lub błędzie ustawienia czasu. Ustaw poprawnie czas rzeczywisty.

Jak podłączyć timer do instalacji?

Odłącz zasilanie. Podłącz przewód fazowy do zacisku L, neutralny do N, a odbiornik do zacisku wyjściowego. Sprawdź schemat w instrukcji.

Czy mogę używać timera na zewnątrz?

Nie, stopień ochrony IP20 oznacza, że urządzenie jest przeznaczone tylko do użytku wewnątrz pomieszczeń.

Jak sprawdzić wersję oprogramowania?

Przytrzymaj przycisk INFO przez 3 sekundy – na wyświetlaczu pojawi się wersja firmware.

Czy timer ma funkcję losowego włączania?

Tak, aktywuj tryb LOSOWY przyciskiem RAND. Timer będzie włączał odbiornik w losowych odstępach czasu (symulacja obecności).

Gdzie znajdę instrukcję obsługi w PDF?

Instrukcję można pobrać ze strony notice-facile.com lub bezpośrednio z zakładki 'Pobierz' na tej stronie.

INSTRUKCJA OBSŁUGI OR-CR-269 ORNO

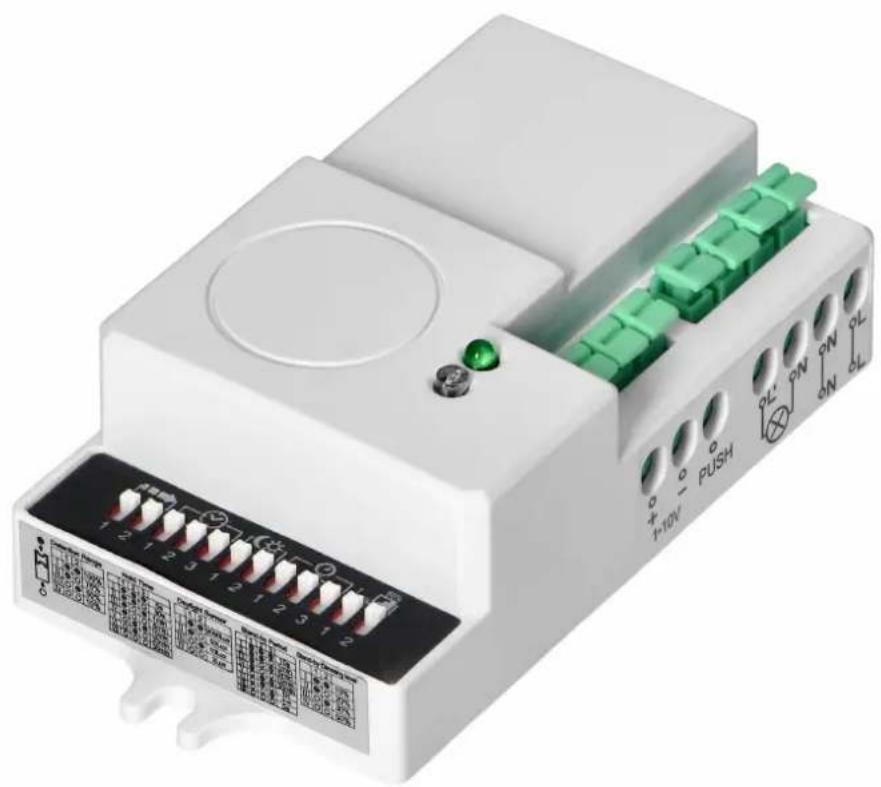

Mikrofalowy czujnik ruchu mini ze ściemniaczem, 360/180st. z regulacją zworkową, IP20, 1200W

Marka: Orno | Symbol: OR-CR-269 | Ean: 5908254846656

ORNO

Mikrofalowy mini czujnik ruchu ze ściemniaczem to zaawansowane urządzenie, które łączy w sob funkcjonalność i wszechstronność. Model ten, wyposażony w czujnik wysokiej częstotliwości, charakteryzuje się kątem skanowania 360° oraz kątem detekcji w poziomie 180°, co zapewnia pełne pokry monitorowanego obszaru.

Urządzenie pracuje na częstotliwości 5,8 GHz i wykrywa ruch o prędkości od 0,6 do 1,5 m/s. Czujnik jest

wyposażony w regulację czułości oraz wartość progową natężenia światła (2, 10, 50, 2000 lux), by móc dostosować pracę czujnika do panujących warunków oświetleniowych. Regulacja czułości pozwala na określenie zmiany odległości wykrywania ruchu, aby czujnik zareagował. Wbudowana funkcja ściemniania umożliwia płynne dostosowanie natężenia światła do preferencji użytkownika. Urządzenie umożliwia także regulację czasu załączenia w zakresie 5s-30min.

Maksymalna moc łączeniowa wynosi 1200W i pozwala na podłączenie różnych urządzeń oświetleniowych lub LED o mocy łącznej 600W. Czujnik działa przy napięciu znamionowym 230V AC i częstotliwości 50Hz, a niski pobór energii wynoszący zaledwie 0,9W czyni go energooszczędnym rozwiązaniem. Czujnik pracuje w bardzo szerokim zakresie temperatur od -20°C do +50°C.

Wbudowana regulacja za pomocą zworek gwarantuje łatwe i szybkie dostosowanie parametrów czujnika bez potrzeby korzystania z dodatkowych narzędzi. Urządzenie zostało wyposażone w złączki samozaciskowe, co upraszcza jego instalację.

Wysokiej jakości obudowa wykonana z poliwęglanu zapewnia trwałość i odporność na uszkodzenic mechaniczne, jednak z uwagi na stopień ochrony IP20, czujnik jest przeznaczony do użytku wewnętrznego, w pomieszczeniach, które nie są narażone na wilgoć.

Czujnik jest przystosowany do montażu podtynkowego na suficie zapewniając estetyczny wygląd, a kompaktowe wymiary (78x45x25 mm) pozwalają na dyskretny montaż. Optymalna wysokość montażowa wynosi od 2 do 8 metrów, a zasięg detekcji na wprost mieści się w zakresie 1-8 m. Biała obudowa czujnika doskonale wpasowuje się w niemal każde otoczenie.

Urządzenie obejmuje 3-letnia gwarancja.

DANE TECHNICZNE

Informacje ogólne:

Model:	Czujnik ruchu
Rodzaj czujnika:	Wysokiej częstotliwości
Kąt skanowania [°]:	360
Optymalna wysokość montażowa [m]:	2-8
Maksymalny zasięg na wprost [m]:	1 - 8
Częstotliwość pracy [GHz]:	5.8
Szybkość wykrywania ruchu [m/s]:	0,6 - 1,5
Regulowana wartość nastawy czułości:	Tak
Regulowana wartość progowa natężenia światła:	Tak
Zakres regulacji natężenia światła [lux]:	2, 10, 50, 2000
Funkcja ściemniania:	Tak
Sposób montażu:	Montaż podtynkowy
Do montażu sufitowego:	Tak
Montaż ścienny:	Nie
Typ połączenia:	Wtyk samozaciskowy
Materiał:	Tworzywo sztuczne
Gatunek materiału:	Tworzywo termoplastyczne
Kolor:	Biały
Stopień ochrony:	IP20
Rodzaj napięcia:	AC
Zakres częstotliwości [Hz]:	50
Napięcie znamionowe [V]:	230
Minimalny czas załączenia [s]:	5
Maksymalny czas załączenia [min]:	30
Kqt detekcji w poziomie [°]:	180
Maks. moc przełączana LED [W]:	600
Pobór energii [W]:	0.9
Zakres temperatury [°C]:	-20 - +50
Wilgotność:	<93%
Szerokość [mm]:	78
Wysokość [mm]:	45
Głębokość [mm]:	25
Waga [g]:	62
