INSTRUKCJA OBSŁUGI OR-PRE-467 ORNO

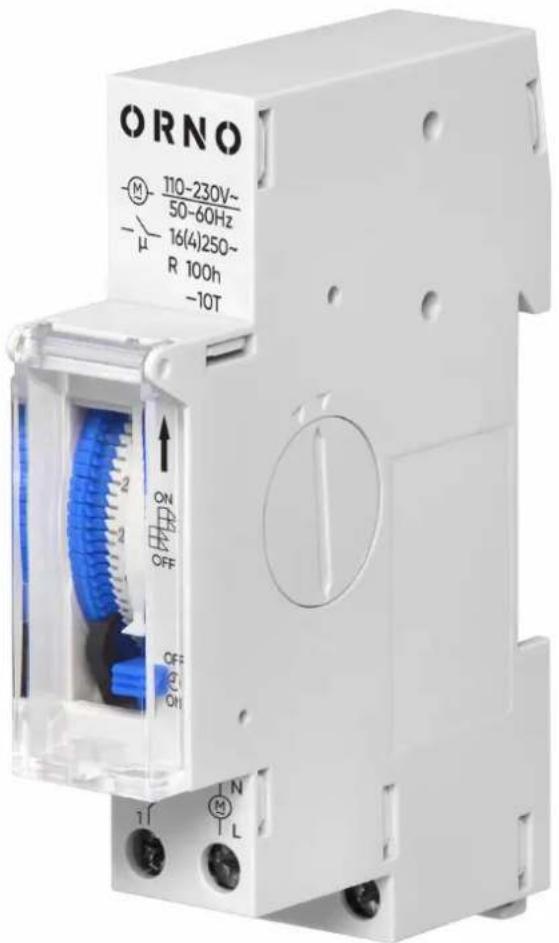

Mechaniczny programator czasowy 1 modułowy, 24 godziny, minimum 15 minut, 110-230 VAC, rezerwa 100 godzin
ORNO
Marka: Orno | Symbol: OR-PRE-467 | Ean: 5908254848063
OPIS PRODUKTU
Mechaniczny programator czasowy to idealne rozwiązanie dla sterowania oświetleniem, urządzeniami elektrycznymi oraz innymi systemami wymagającymi precyzyjnego harmonogramu pracy.
Urządzenie wyposażone jest w 96-pinową tarczę, przeznaczoną do precyzyjnego sterowania czasowego w
instalacjach elektrycznych. Programator oparty został na technologii kwarcowej, by umożliwia programowanie dobowego cyklu pracy z minimalnym czasem przełączenia wynoszącym 15 minut.
Urządzenie ma szeroki zakres napięcia zasilającego 110-230V AC. Posiada jeden kanał sterujący oraz styk zwierny, który zapewnia niezawodne przełączanie przy znamionowym prądzie 16A i napięciu 250V AC. Maksymalna moc przełączenia LED wynosi 1000W dla nowoczesnego oświetlenia energooszczędnego.
Obsługa ręczna obejmuje dwie pozycje: "ON" (włączony) oraz "automatyczny", co daje możliwość elastycznego dostosowania urządzenia do bieżących potrzeb. Wbudowana rezerwa chodu wynosząca 100 godzin zabezpiecza harmonogram pracy w przypadku przerwy w dostawie zasilania.
Jego niewielkie wymiary (18x90x65 mm) umożliwiają łatwy montaż nawet w miejscach o ograniczonej przestrzeni. Dzięki swojej kompaktowej konstrukcji o szerokości jednego modułu (18 mm) oraz montażowi na standardowej szynie DIN, programator doskonale nadaje się do instalacji w rozdzielniach elektrycznych.
Urządzenie spełnia normy IEC669-1 oraz EN60730.
DANE TECHNICZNE
Informacje ogólne:
| Sposób montażu: | Szyna DIN |
| Liczba kanałów: | 1 |
| Zakres napięcia zasilającego [V]: | 110-230 |
| Rodzaj napięcia zasilającego: | AC |
| Częstotliwość napięcia zasilania od/do [Hz]: | 50/60 |
| Autonomia / rezerwa chodu w godzinach: | 100 |
| Dokładność na dzień [s]: | 3 |
| Programowanie dobowe: | Tak |
| Sterowany kwarcowo: | Tak |
| Rodzaj styku: | Styk zwierny |
| Obsługa ręczna: | 2 pozycje; ON-Automatyczny |
| Znamionowy prąd przełączania 250 V AC [A]: | 16 |
| Maks. moc przełączana LED [W]: | 1000 |
| Stopień ochrony (IP): | IP20 |
| Szerokość wyrażona liczbą modułów: | 1 |
| Szerokość [mm]: | 18 |
| Wysokość [mm]: | 90 |
| Głębokość [mm]: | 65 |
| Rodzaj tarczy: | 96 pinów |
| Temperatura przechowywania [°C]: | (-25 - +70) |
| Temperatura operacyjna [°C]: | (-10 - +50) |
| Normy: | IEC669-1, EN60730 |
