OR-PRE-470 - Włącznik ORNO - Bezpłatna instrukcja obsługi

Marka	ORNO
Model	OR-PRE-470
Typ produktu	Włącznik
Materiał obudowy	Tworzywo sztuczne wysokiej jakości
Wymiary (dł. x szer. x wys.)	85 x 85 x 40 mm
Waga	Ok. 100 g
Kolor	Biały
Montaż	Podtynkowy / natynkowy
Napięcie znamionowe	230 V AC
Prąd znamionowy	10 A
Stopień ochrony	IP20
Liczba modułów	1
Funkcja	Załączanie/wyłączanie obwodu
Podświetlenie	Nie dotyczy
Przeznaczenie	Do użytku wewnętrznego
Pielęgnacja	Czyścić suchą szmatką; nie używać wody ani środków chemicznych
Bezpieczeństwo	Przed montażem odłączyć zasilanie; używać zgodnie z przeznaczeniem
Części zamienne	Brak dostępnych części zamiennych
Gwarancja	2 lata

Często zadawane pytania - OR-PRE-470 ORNO

Jak prawidłowo zamontować włącznik OR-PRE-470?

Przed montażem należy odłączyć zasilanie w obwodzie. Włącznik montuje się w puszce podtynkowej o standardowych wymiarach. Podłączyć przewody zgodnie z oznaczeniami: L (faza) do wejścia, a wyjście do odbiornika.

Czy włącznik ma podświetlenie?

Model OR-PRE-470 to standardowy włącznik bez funkcji podświetlenia. Do zastosowań wymagających sygnalizacji wizualnej polecamy inne modele z serii ORNO.

Jaki jest maksymalny prąd obciążenia?

Włącznik OR-PRE-470 jest przeznaczony do prądów do 10 A przy napięciu 230 V AC. Nie należy przekraczać tej wartości, aby uniknąć uszkodzenia urządzenia.

Czy można używać tego włącznika na zewnątrz?

Nie, włącznik ma stopień ochrony IP20, co oznacza ochronę przed dotykiem, ale nie przed wilgocią. Nadaje się wyłącznie do pomieszczeń suchych wewnątrz budynków.

Jakie narzędzia są potrzebne do montażu?

Do montażu potrzebny będzie śrubokręt (najlepiej krzyżakowy), próbnik napięcia do sprawdzenia braku napięcia oraz ewentualnie mały kombinerki do ściągnięcia izolacji.

Czy włącznik jest kompatybilny z inteligentnym systemem domu?

Nie, OR-PRE-470 jest włącznikiem mechanicznym, nie posiada funkcji inteligentnych. Do automatyki domowej potrzebny jest włącznik z modułem WiFi lub ZigBee.

Jak wyczyścić włącznik?

Wystarczy przetrzeć go suchą, miękką szmatką. Nie używać wody, detergentów ani środków ściernych, aby nie uszkodzić powierzchni.

Co zrobić, jeśli włącznik przestaje działać?

Sprawdź, czy bezpiecznik w skrzynce nie jest wyłączony oraz czy przewody są prawidłowo podłączone. Jeśli problem nie ustępuje, skontaktuj się z elektrykiem.

Jaką głębokość puszki zaleca się do montażu?

Zalecana głębokość puszki to co najmniej 40 mm, aby włącznik swobodnie się mieścił i można było schować przewody.

Czy mogę podłączyć włącznik do oświetlenia LED?

Tak, włącznik nadaje się do obwodów oświetlenia LED, pod warunkiem że całkowity prąd nie przekracza 10 A. Nie ma ograniczeń co do rodzaju źródła światła.

INSTRUKCJA OBSŁUGI OR-PRE-470 ORNO

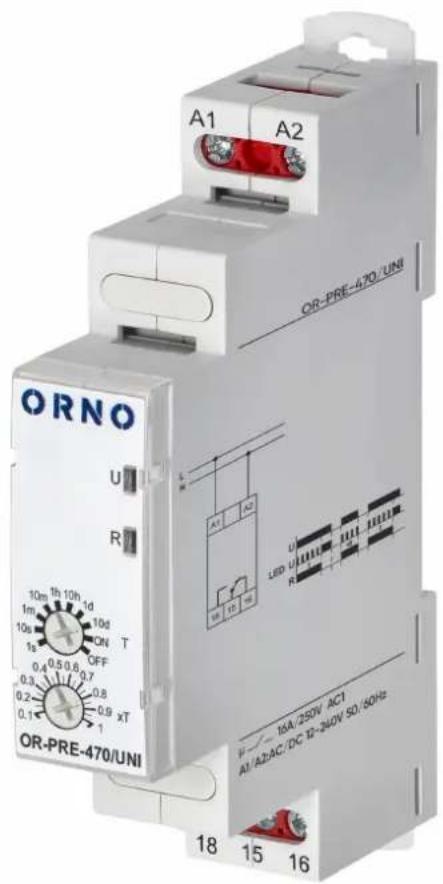

Przekaźnik czasowy Economic, załączanie na ustawiony czas, uniwersalne zasilanie

Marka: Orno | Symbol: OR-PRE-470/UNI | Ean: 5908254849527

ORNO

OPIS PRODUKTU

Przekaźnik czasowy Economic to urządzenie modułowe z funkcją sterowania obwodami elektrycznymi poprzez załączanie na ustawiony czas. Jego zastosowanie obejmuje układy zasilające wentylację, ogrzewanie, sygnalizację czy oświetlenie zarówno w instalacjach domowych, jak i przemysłowych. Przyczynia się to do oszczędności energii i zwiększenia komfortu użytkowania urządzeń elektrycznych.

Przekaznik jest zasilany napięciem 12-240V AC/DC przy częstotliwości 50/60Hz. Posiada jeden styl

przełączający o znamionowym prądzie 16A dla 250V AC i 24V DC. Maksymalna moc obciążeniowa wynosi 4000VA.

Produkt przeznaczony jest do montażu na szynę DIN 35 mm w położeniu dowolnym, a solidne zaczepienie gwarantują dwa zaczepy - górny i dolny. Urządzenie posiada zaciski na przewody o przekroju do 2,5 mm². Dodatkowo, wyposażone jest w funkcję opóźnienia wyzwalania, która pozwala na precyzyjne sterowanie czasem działania podłączonych urządzeń.

Kompaktowe wymiary wynoszące 65x18x90 mm oraz szerokość jednego modułu zapewniają wygodny montaż i oszczędność miejsca w rozdzielni.

Produkt spełnia normy EN/IEC 60529.

DANE TECHNICZNE

Informacja ogólna:

Funkcja:	Opóźnienie wyzwalania
Sposób montażu:	Szyna DIN
Szerokość wyrażona liczbą modułów:	1
Liczba styków przełącznych:	1
Napięcie sterowania 1 [V]:	12-240
Rodzaj napięcia sterowania 1:	AC/DC
Częstotliwość napięcia sterowania 1 [Hz]:	50/60
Znamionowy prąd przełączania 250 V AC [A]:	16
Obciążenie znamionowe 24 V DC [V]:	16
Maksymalna moc [VA]:	4000
Rezystancja zestyków:	≤ 100 mΩ
Maksymalna częstość łączeń:	600 cykli/h
Roboczy zakres napięcia zasilania:	0,9 - 1,1 Un
Trwałość łączeniowa AC:	> 0,5 x 10^5
Przewody zaciskowe [mm2]:	2.5
Liczba i rodzaj styków:	1P
Typ styków:Wilgotność względna [%]:	AgSnO2do 85
Odporność na udary [g]:	15
Odporność na wibracje:	0,35 mm DA
Kategoria przepięciowa:	III
Klasa Palności Obudowy UL94:	V0
Temperatura przechowywania [°C]:	-40°C do +70°C
Temperatura operacyjna [°C]:	-20°C~+50°C
Wysokość [mm]:	65
Szerokość [mm]:	17.8
Głębokość [mm]:	90
Normy:	EN/IEC 60529
Stopień Ochrony:	IP20
Ilość programów:	1
