INSTRUKCJA OBSŁUGI 57IE3.323HTaD(Xv) AMICA

Kuchnię uruchamiać dopiero po przeczytaniu tej instrukcji

IO-CFS-1596 / 8509078

(01.2020 V1)

SZANOWNY KLIENCIE,

Kuchnia Amica to połączenie wyjątkowej łatwości obsługi i doskonałej efektywności. Po przeczy ta niu instrukcji, obsługa kuchni nie będzie problemem.

Kuchnia, która opuściła fabrykę była dokładnie sprawdzona przed zapakowaniem pod względu dem bezpieczeństwa i funkcjonalności na stanowiskach kontrolnych.

Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia.

Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użyt kowa niem.

Instrukcję należy zachować i przechowywać tak, aby mieć ją zawsze pod ręką.

Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypadków.

Uwaga!

Kuchnię obsługiwać tylko po zapoznaniu się z niniejszą instrukcją.

Kuchnia przeznaczona jest wyłącznie do użytku domowego.

Producent zastrzega sobie możliwość dokonywania zmian niewpływających na działa nie urządzenia.

Masz wątpliwości? Nie wszystko, co przeczytałeś w instrukcji jest zrozumiałe - za dzwoń do Centrum Serwisowego, gdzie uzyskasz wszechstronną pomoc.

tel. [phone]

Podstawowe informacje....2

Wskazówki dotyczące bezpieczeństwa użytkowania....4

Jak oszczędzać energię....6

Wycofanie z eksploatacji....7

Opis wyrobu....9

Charakterystyka wyrobu....10

Instalacja....12

Ustawienie kuchni....12

Przyłączenie kuchni do instalacji elektrycznej....14

Wskazówki dla instalatora....14

Obsługa....16

Przed pierwszym włączeniem kuchni....16

Działanie programatora....17

Obsługa płyty grzejnej....21

Funkcje piekarnika i jego obsługa....29

Pieczenie w piekarniku-porady praktyczne....32

Potrawy testowe....34

Czyszczenie i konserwacja kuchni....36

Rozwiązywanie problemów....41

Dane techniczne....42

Gwarancja, obsługa posprzedażna....43

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA

Uwaga. Urządzenie i jego dostępne części stają się gorące podczas użycia. Możliwość dotknięcia elementów grzejnych powinno być objęte szczególną troską. Dzieci poniżej 8 roku życia powinny trzymać się z daleka, chyba że są pod stałą opieką.

Niniejszy sprzęt może być używany przez dzieci w wieku od 8 lat i wyżej i osoby z ograniczeniami fizycznymi, czuciowymi albo umysłowymi albo brakiem doświadczenia i wiedzy, jeśli odbywa się pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo. Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem. Sprzątanie i czynności obsługowe nie powinny być robione przez dzieci bez nadzoru.

Uwaga. Gotowanie bez nadzoru tłuszczu lub oleju na płycie kuchennej może być niebezpieczne i doprowadzić do pożaru.

NIGDY nie próbuj gasić ognia wodą, ale wyłącz urządzenie i wtedy przykryj płomień np. pokrywką lub niepalnym kocem.

Uwaga. Niebezpieczeństwo pożaru: nie gromadź rzeczy na powierzchni do gotowania.

Uwaga. Jeżeli powierzchnia płyty jest pęknięta, wyłączyć prąd, aby uniknąć porażenia prądem elektrycznym.

Przedmiotów metalowych, takich jak noże, widelce, łyżki i pokrywki oraz folii aluminiowej nie zaleca się kłaść na powierzchni płyty kuchennej, gdyż mogą się one stać gorące.

Po użyciu wyłącz element grzejny płyty wyłącznikiem i nie polegaj na wskazaniach detektora naczyń.

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA

Podczas użytkowania sprzęt staje się gorący. Zaleca się zachowanie ostrożności, aby unikać dotykania gorących elementów wewnątrz piekarnika.

Dostępne części mogą stać się gorące podczas użytkowania. Zaleca się trzymanie małych dzieci z dala od urządzenia.

Uwaga. Nie używać szorstkich środków czysz czą cych lub ostrych metalowych przed mio tów do czyszczenia szkła drzwi, gdyż mogą porysować powierzchnię, co może doprowadzić do popękania szkła.

Uwaga. Aby uniknąć możliwości porażenia prą dem elektrycznym, przed wymianą lamp ki na le ży upewnić się, czy sprzęt jest wy łą czo ny.

Do czyszczenia kuchni nie wolno używać sprzętu do czyszczenia parą.

Niebezpieczeństwo poparzenia! Podczas otwierania drzwi piekarnika może wydostawać się gorąca para. W trakcie lub po zakończeniu gotowania należy ostrożnie otwierać drzwi piekarnika. Przy otwieraniu nie nachylać się nad drzwiami. Należy pamiętać, że para w zależności od temperatury może być niewidoczna.

Uwaga. Proces gotowania musi być nadzorowany. Krótko-trwałe gotowanie musi być nadzorowane w sposób ciągły.

Uwaga. Używać tylko osłon płyty zaprojektowanych przez producenta urządzenia lub wskazanych przez producenta w instrukcji obsługi jako odpowiednie. Stosowanie nieodpowiednich osłon może powodować wypadki.

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA

• Należy zwrócić szczególną uwagę na dzieci przebywające w otoczeniu kuchni. Bezpośredni kon takt z pracującą kuchnią grozi opa rze niem!
• Należy, zwrócić uwagę, ażeby drobny sprzęt gospodarstwa domowego wraz z przewodami nie dotykał bez po śred nio do roz grza ne go pie kar ni ka lub pły ty grzejnej, gdyż izolacja tego sprzę tu nie jest odporna na działanie wysokich tem pe ra tur.
• Do szuflady nie wkładać materiałów łatwopalnych, ponieważ w czasie użyt ko wa nia pie kar ni ka mogą się zapalić.
• Nie należy pozostawiać kuchni bez nadzoru podczas smażenia. Oleje i tłusz cze mogą się zapalić z powodu przegrzania.
• Nie należy dopuszczać do zanieczyszczenia płyty grzejnej i zalewania jej przez wykipiny. W szczególności doty czy to cukru, który re agu je z pły tą ce ra micz ną, mogąc spowodować jej nieodwracalne uszko dze nie. Ewentualne zabrudzenia należy usuwać na bieżąco.
• Zabrania się stawiania na rozgrzane pola grzejne na czyń z mo krym dnem, gdyż mogą spowodować nieodwracalne zmiany na płycie (nie usu wal ne pla my).
• Należy używać naczyń określonych przez producenta jako przy sto so wa ne do pracy z płyta ceramiczną.
• Nie używać naczyń z tworzyw sztucznych i z folii aluminiowej. Topią się one w wy so kich tem pe ra tu rach i mogą uszko dziś pły tę ce ra micz ną.
• Nie należy włączać płyty grzej nej bez uprzed nie go ustawienia na niej na czy nia.
• Zabrania się stosowania naczyń po sia da ją cych ostre kra wę dzie, mo gą ce spo wo-do wać uszko dze nie płyty ceramicznej.
• Nie należy stawiać na otwartych drzwiach piekarnika naczyń o ma sie prze kra czają cej 15 kg, a na pły cie grzejnej - 25 kg.
• Nie używać szorstkich środków czyszczą cych lub ostrych metalowych przed miotów do czyszczenia szkła drzwi, gdyż mogą porysować powierzchnię, co może doprowadzić do popękania szkła.
• Zabrania się wkładania go rą cych naczyń i wkładów (powyżej 75°C) oraz ma te riałów ła two pal nych do pojemnika szuflady.
• Zabrania się użytkowania kuch ni niesprawnej technicznie. Wszel kie uster ki mogą być usuwane wy łącz nie przez osobę po sia da ją cą sto sow ne upraw nie nia.
• Osoby z wszczepionymi urządzeniami wspomagającymi funkcje życiowe (np. rozrusznik serca, pompka insulinowa lub aparat słuchowy) muszą upewnić się, że praca tych urządzeń nie zostanie zakłócona poprzez płytę indukcyjną (obszar częstotliwości działania płyty indukcyjnej wynosi 20-50 kHz).
• W każdej sytuacji spo wo do wa nej usterką techniczną, należy bez względ nie odłączyć zasi la nie elek trycz ne kuchni.
• Urządzenie może być stosowane wyłącznie do celów, do jakich zostało zaprojektowane. Wszelkie inne zastosowania ( np. ogrzewanie pomieszczeń) należy uznać za niewłaściwe i niebezpieczne.

Kto korzysta z energii w spo sób od po wie dział ny, chroni nie tylko do mo wy budżet, lecz działa świado mie na rzecz śro do wi-ska na tu ral ne go. Dla te go po mógł my, oszczę dzaj my W przypadku czasów przyrządzania dłuższych niż 40 minut bezwzględnie wy łą czać piekarnik na 10 minut przed koń cem przyrzą dza nia.

Uwaga! W przypadku zastosowania pro gra ma to ra nastawiać odpowiednio krót sze cza sy przyrządzania potraw.

ener gię elek trycz ną! A czyni się to w następujący sposób:

- Stosowanie prawidłowych naczyń do go to wa nia.

Garnki z płaskim i grubym dnem po zwa la ją zaoszczędzić do 1/3 energii elek trycz nej. Na le ży pamiętać o po kryw ce, w prze ciw nyn ra zie zużycie energii elek trycz nej wzrasta czte ro krot nie!

- Dobranie naczyń do gotowania do powierzch ni pola grzejnego.

Naczynie do gotowania nie po win no być nigdy mniejsze od płytki grzejnej.

- Dbanie o czystość pół grzej nych i den garnków.

Zabrudzenia zakłócają prze ka zy wa nie cie pła – silnie przypalone za bru dze nia da się czę sto usunąć już tylko środ ka mi sil nie ob cią ża ją cymi śro do wi sko na tu ral ne.

●Unikanie niepotrzebnego „za glą da nia do garnków”.

Nie otwierać też nie po trzeb nie często drzwi piekarnika.

- Wyłączanie w porę i wy ko rzy sty wa nie cie pła szczątkowego.

W przypadku długich czasów gotowania wy łą czać pola grzejne na 5-10 minut przed koń cem go to wa nia. Oszczędza się przez to do 20% ener gii elektrycznej.

- Używanie piekarnika tylko w przy pad ku większych ilości potraw.

Mięso o wadze do 1 kG daje się przy rzą dziś oszczędniej w garnku na płycie kuchennej.

●Wykorzystanie ciepła resztkowego piekar ni ka.

- Opiekanie z ter mo obie giem i za mknię tymi drzwiami piekarnika.

- Staranne za my ka nie drzwi pie kar ni ka. Ciepło ulatuje poprzez znaj du ją ce się na uszczel kach drzwi czek za bru dze nia. Naj lepiej jest usu wać je od razu.

- Niewbudowywanie kuchni w bez po średniej bliskości chło dzia rek/za mra ża rek. Zużycie energii elektrycznej przez nie nie potrzeb nie wzrasta.

Urządzenie na czas trans- por tu zostało za bez pie czo ne przed uszko dze niem. Po roz pa ko wa niu urzą dze nia pro si my Pań stwa o usu nię- cie ele men tów opa ko wa nia w spo sób nieza gra ża ją cy

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady.

śro do wi sku.

Wszystkie materiały za sto so wa ne do opa ko wa nia są nie szko dli we dla środowiska na tu ral ne go, w 100% nadają się do odzysku i oznakowano je od po wied nim symbolem.

Uwaga!Materiały opa ko wa nio we(wo recz k po li ety le no we, kawałki sty ro pia nu itp.) na lży w trakcie rozpakowywania trzy mać z dala od dzieci.

-Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Płyta ceramiczna indukcyjna Lampka kontrolna pracy piekarnika R Lampka kontrolna termoregulatora L Pokrętła sterowania polami grzejnymi Pokrętło regulatora temperatury Uchwyt drzwi piekarnika Pokrętła sterowania polami grzejnymi Pokrętło wyboru funkcji piekarnika Programator Szuflada

Tabela dostępnego wyposażenia w zależności od modelu

Typ kuchni 507IE3.323EHTaDJXv
Elementy grzejne płyty indukcyjnejpole grzejne 16,0 cmpole grzejne 18,0 cmpole grzejne 21,0 cmpole grzejne z boosterem 16,0 cmpole grzejne z boosterem 18,0 cmpole grzejne z boosterem 21,0 cm	2
Elementy grzejne i funkcjonalne piekarnikagrzejnik górny + dolnyopiekaczrożen obrotowywentylatorgrzejnik termoobieguwentylator chłodzący	●●●●●
Programator elektronicznyTa przyciskiTs sensory	●
Pokrętłastandardschowane w paneluschowane w panelu podświetlane	●
Elementy w komorze piekarnikaprowadnice drucianeprowadnice teleskopowewkłady katalityczne	●
Akcesoriaruszt, drabinka suszarniczablacha do pieczywa płytkablacha do pieczeni głębokawidelec i ramka rozna	●●

Opis modeli w niniejszej instrukcji obsługi został opracowany na podstawie danych znanych w okresie redagowania tekstu. Przedstawiono w niej wszystkie elementy wyposażenia. Ich obecność w danym modelu zależy od wersji i wyposażenia. Powyzsza tabela pozwoli Państwu na dokładne zapoznanie się z wyposażeniem danego modelu.

Dodatkowe oznaczenia i symbole oznaczają szczegóły wystroju kuchni:

• wykonanie kolorystyczne białe - W
• kuchnia w wykonaniu nierdzewnym z bokami w kolorze inox - Xx
• kuchnia w wykonaniu nierdzewnym z bokami w kolorze czarnym - Xv
• obudowa kuchni z blachy nierdzewnej - X
• piekarnik z elementami frontu ze szkła lustrzanego - Sp
• komora piekarnika w kolorze szarym - Q
• komora piekarnika pokryta emalią Aqualytic - Qa

Akcesoria

Ruszt do grilla (drabinka suszarnicza)

• Pomieszczenie kuchenne po win no być suche i prze wiew ne oraz po sia dać spraw ną we nty la cję, a usta wie nie kuch ni powinno gwa ran to wać swo bod ny dostęp do wszystkich ele men tów ste ro wa nia.
• Kuchnia może być jed no stron nie za bu-do wa na wysokim me blem lub ścianą. Me ble do za bu do wy mu szą mieć okła dzi-nę oraz kle je do jej przy kle je nia od por ne na tem pe ra tu rę 100°C. Nie spełnienie tego wa run ku może spo wo do wać zde-for mo wa nie po wierzch ni lub od kle je mrys. A okła dzi ny. Je że li nie mamy pewności co do od por no ści ter micz nej mebli, kuch nie należy za bu do wać meblami za cho wu jąc od stęp ok. 20 mm (rys. B).
• Kuchnia w standardowym wykonaniu ma wysokość (do płyty grzejnej) 85 cm. Jeśli wysokość blatu meblowego jest powyżej tej wysokości, np. 90 cm, kuchnię można wyposażzyć w cokół podwyższający. Wysokość kuchni z zamontowanym cokołem wynosi 90 cm +/- 5 mm. Zakupu cokołu wraz z usługą montażu dokonać można u naszych dystrybutorów części zamiennych. Montaż może wykonać tylko uprawniony monter (autoryzowany serwis), który potwierdza zamontowanie cokołu wpisem do karty gwarancyjnej. Szczegółowe informacje pod nr infolinii oraz na stronach www.amica.pl.
• Kuchnię na le ży ustawiać na twar dej, równej podło dze (nie usta wiać na pod sta wie).
• Okapy należy montować zgodnie z instruk cja mi podanymi w dołączonych do nich in struk cjach obsługi.
• Przed rozpoczęciem użyt ko wa nia, na le ży kuchnię wypoziomować, co ma szcze gólne znaczenie dla równomiernego roz pływa nia się tłuszczu na patelni. Do tego celu służą nożki re gu la cyj ne, do stęp ne po wy ję ciu szuflady. Zakres re gu la cji +/- Rys. B 5mm.

min. 650mm min. 420mm

- Płyta grzejna wystaje ponad blat kuchenny (rys. A i B).

Montowanie blokady zabezpieczającej przez przewróceniem kuchni.

Blokada montowana jest, aby zapobiec przewróceniu się kuchni. Dzięki blokadzie chroniącej przed przewróceniem kuchni, dziecko nie powinno być w stanie np. wspiąć się na drzwi piekarnika i tym samym doprowadzić do przewrócenia się kuchni.

UWAGA. Aby zapobiec przewróceniu się urządzenia, należy zainstalować blokadę stabilizującą.

A B

Przyłączenie kuchni do instalacji elektrycznej

Uwaga!

Przyłączenia do in sta la cji może do ko- nać tyl ko wy kwa li fi ko wa ny in sta la tor po sia da ją cy sto sow ne upraw nie nia. Za bra nia się sa mo wol ne go do ko ny- wa nia prze ró bek lub zmian w in sta la cji elek trycz nej.

Uwaga!

Należy pa mię tać o ko niecz no ści pod łą cze nia obwodu ochron ne go do za ci sku przy łą cza kuchni, ozna czone go znakiem. Instalacja elektrycz na za si la ją ca kuch nię, powinna posiadać wyłącznik bez pie czeń stwa umożliwia wia ją cy od cię cie do pły wu prądu w sy tu acji awa ryj nej. Od le głość mię dzy stykami ro bo czy mi wy łączni ka bez pie czeń stwa musi wynosić min. 3 mm.

Wskazówki dla instalatora

Kuchnia przystosowana jest fabrycznie do Przed do ko na niem przyłączenia kuch ni do zasilania prądem prze mien nym trój fa zo wym in sta la cji elek trycz nej, należy zapoznać się (400V 3N\~50Hz). Napięcie zna mio no we z in for ma cja mi znaj du ją cy mi się na ta blicz ce ele men tów grzej nych kuch ni wynosi 230 V. zna mio no wej i schemacie pod łą cze nia.

Przy sto so wa nie kuchni do zasilania prądem Uwaga! Instalator jest zobowiązany wydać jed no fa zo wym (230 V) jest może li we poprzezużył kow ni ko wi „świa dec two przyłą cze nia od po wied nie zmost ko wa nie na listwie przy-kuch ni do in sta la cji elek trycz nej” (znajduje łą cze nio wej zacisków wg schematu połączeń. się w karcie gwarancyjnej).

Sche mat połączeń jest za miesz czo ny równ- Inny sposób podłączenia kuchni niż po kanież w pobliżu przyłącza kuchni. Dostęp za no na sche ma cie może spo wo do wać jej do listwy jest może li wy po zdję ciu po kryw kiznisz cze nie.

przyłącza poprzez odblokowanie zaczepów

wkretakiem pła skim. Na le ży pa mię tać o właści wym do bo rze prze wo du przy łą cze nio we-go, uwzględ nia jąc rodzaj pod łą cze nia i moc zna mio no wą kuchni.

Przewód przyłączeniowy należy za mo co wać w odciążce przyłącza kuchni.

Uwaga! Napięcie elementów grzejnych 230V.

Uwaga! W przypadku każdego z połączeń przewód ochronny musi być po łą czo ny z zaciskiem PE.

				Zalecany ro dzajprze wo duprzy łą cze nio we go
1	Przy sieci 230 V podłączenie jed no fa-zo we z przewodem neu tral nym, most ki łą czą za ci ski 1-2-3 oraz 4-5,przewód ochronny na ⏚	1N~
2	Przy sieci 400/230 V podłączeniedwu fa zo we z przewodem neu tral nym,most ki łą czą za ci ski 2-3 oraz 4-5,przewód ochronny na ⏚	2N~
3	Przy sieci 400/230 V podłączenietrój fa zo we z przewodem neu tral nym,most ki łą czą za ci ski 4-5,przewody fazowe pod łą czo ne do 1,2 i 3,przewód neu tral ny do 4-5,przewód ochronny na ⏚	3N~
Przewody fazowe - L1=R,L2=S,L3=T; N - przewód neutralny; PE - przewód ochronny

Przed pierwszym włączeniem kuchni

usunąć elementy opakowania, oczyścić ko mo rę piekarnika ze środ ków kon serwa cji fabrycznej,
- wyjąć wyposażenie piekarnika i umyć w ciepłej wodzie z dodatkiem płynu do mycia naczyń,
- opróżnić szu fla dę, oczy ścić ko mo rę piekar ni ka ze środ ków kon ser wa cji fabrycznej,
- włączyć wentylację w po miesz cze niu lub otworzyć okno,
- pokrętło funkcji piekarnika przekręcić na pozycję lub (patrz rozdział: Działanie programatora),
- wygrzać piekarnik (w temp. 250°C, ok. 30 min.), usunąć za bru dze nia i dokładnie umyć.

Uwaga!

W piekarnikach wy po sa żo nych w pro gra ma tor elek tro nicz ny Ta, po włą cze niu do sieci w polu wy świetła cza uka że się pulsująca cy klicz nie go dzi na „0.00”.

Należy usta wić czas bie żą cy pro- gra ma to ra.(Patrz In struk cja ob słu gi programatora. Brak na sta wy cza- su bieżącego unie moż li wia pra cę piekarnika.

Ważne!

Komorę piekarnika należy myć tyl ko przy uży ciu cie płej wody z do dat kiem nie wiel kiej ilości płynów do my cia na czyń.

Uwaga! Zdjąć folię ochronną z prowadnic teleskopowych przed włączeniem piekar-nika.

Działanie programatora

Wyświetlacz Ta1

< OK >

ok - przycisk wyboru trybu pracy

-przycisk Plus
< -przycisk Minus
- symbol gotowości do pracy
- symbol minutnika
- symbol czasu trwania pracy

Ustawienie czasu bieżącego

Po włączeniu do sieci albo ponownym za- n łą cze niu po za ni ku na pię cia wyświetlacz wska zu je pulsujące 0.00.

• nacisnąć i przytrzymać przycisk ok (lub jednocześnie przyciski < / >) do momentu pojawienia się sym bolu na wyświetlaczu, kropka pod symbolem będzie pulsować,
• w ciągu 7 sek. ustawić bieżący czas korzy sta jąc z przycisków < / >.

Po upływie ok. 7 sek. od zakończenia czynno ści ustawiania czasu, nowe dane zo sta ną zapamiętane, a kropka pod symbolem przestanie pulsować.

Korektę czasu można wykonać później na ci- skając jednocześnie przyciski < / >, w czasie gdy kropka pod symbolem będzie pul so wać moż na sko ry go wać czas bieżący.

Minutnik

Minutnik może być uaktywniony w każdym mo men cie, bez względu na stan aktywności in nych funk cji programatora. Za kres od mierza ne go cza su wy no si od 1mi nu ty do 23 go dzin i 59 mi nut.

Aby nastawić minutnik należy:

• nacisnąć przycisk ok, na wyświetlaczubę dzie pul so wać sym bol ,
• ustawić czas minutnika przyciskami < / >, wyświetlacz wskazuje ustawiony czas mi nut ni ka oraz aktywną funkcję pracy po upływie nastawionego czasu włącza się sy gnał dźwiękowy, i pulsuje,
• nacisnąć i przytrzymać przycisk < / > lub ok w celu wy łą cze nia sy gna łu, symbol zgaśnie, a wy świecie tlacz wska zu je czas bieżący.

Uwaga: Jeśli sygnał dźwiękowy nie zostanie wyłączony ręcznie, wyłączy się au to ma tycznie po ok. 7 minutach.

Praca półautomatyczna

Jeśli piekarnik ma wyłączyć się o usta lo nej godzinie, to należy:

• ustawić pokrętło funkcji piekarnika oraz pokrętło regulacji temperatury na pozycje, na których ma pracować piekarnik,
• przyciskać przycisk ok aż do momentu, gdy wska za nia wyświetlacza będą pulsować dur,
• ustawić żądany czas pracy przyciskami <//>, w zakresie od 1 minuty do 10 godzin.

Ustawiony czas zostanie wprowadzony do pamięci po ok. 7 sek., wyświetlacz po now nie pokaże czas bieżący przy aktywnej funk cji pracy AUTO.

Po upływie nastawionego czasu pie kar nik wy łą czy się automatycznie, włączy się sygna li za cja dźwiękowa, a funkcja pracy AUTO będzie pulsować,

• ustawić pokrętła funkcji piekarnika i re guła cji temperatury w pozycji wyłączone,
• nacisnąć i przytrzymać przycisk < / > lub ok w celu wy łą cze nia sy gna łu, funkcja

AUTO zgaśnie, a wy świe tlacz bę dzie Kasowanie ustawień wskazywał czas bie żą cy.

ok w celu wy łą cze nia sy gna łu, funkcja AUTO zgaśnie, a wy świecie tłacz bę dzie wskazywał czas bie żą cy.

Praca automatyczna

Jeśli piekarnik ma włączyć się na określony czas pracy i o ustalonej go dzi nie wyłączyć, to należy ustawić czas pracy oraz go dzi nę zakończenia pracy:

• przyciskać przycisk ok aż do momentu, gdy wska za nia wyświetlacza będą pulsować dur,
• ustawić żądany czas pracy przyciskami < / > jak dla pracy półautomatycznej,
• przyciskać przycisk ok aż do momentu, gdy wska za nia wyświetlacza będą pulsować End,
• ustawić godzinę wyłączenia(zakończenia pracy) przyciskami < / >, która jest ograni czo na do cza su odległego o 23 go dzi ny i 59 mi nut,

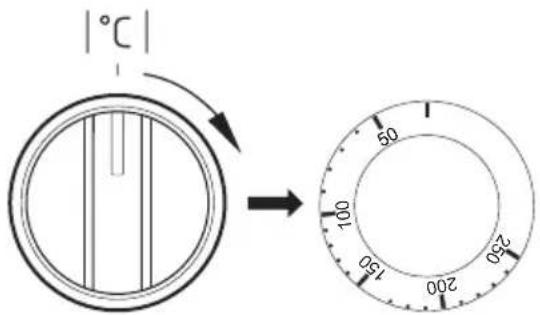

• ustawić pokrętło funkcji piekarnika oraz pokrętło regulacji temperatury na żądane po zy cje, na których ma pracować piekar- Wy nik. Funkcja pracy AUTO jest aktywna, pra ca pie kar ni ka roz pocz nie się od mo- men tu wy ni ka ją ce go z róż ni cy mię dzy na sta wio nym cza sem za koń cze nia pra cy a na sta wio nym cza sem pracy, (np. na- sta wio ny czas pracy wy no si 1 godz., na- sta wio ny czas za koń cze nia pracy 14.00, pie kar nik au to ma tycz nie za łą czy się o godz. 13.00).

Po osiągnięciu godziny zakończenia pracy piekarnik wyłączy się automatycznie, włą czy się sygnalizacja dźwiękowa przy pulsującej funkcji pracy AUTO,

• ustawić pokrętła funkcji piekarnika i re guła cji temperatury w pozycji wyłączone,
• nacisnąć i przytrzymać przycisk < / > lub

W każdej chwili można skasować usta wie nia minutnika lub funkcji pracy au to ma tycz nej.

Kasowanie ustawień pracy automatycznej:

- nacisnąć jednocześnie przyciski < / >,

Kasowanie ustawień minutnika:

• przyciskiem ok wybrać funkcję minutnika,
• nacisnąć ponownie przyciski < / > .

Zmiana tonu sygnału dźwiękowego

Ton sygnału dźwiękowego moż na zmie nić w na ste pu ją cy sposób:

• nacisnąć jednocześnie przyciski < / >,
• przyciskiem ok wybrać funkcję „ton”, wska za nia wy świe tla cza będą pulsować / ton I,
• przyciskiem < wybrać odpowiedni ton w za kre sie od 1 do 3.

Wyświetlacz Ta2

ok - przycisk wyboru trybu pracy

• przycisk Plus
  < -przycisk Minus
• symbol gotowości do pracy
• symbol minutnika
• symbol czasu trwania pracy
• symbol czasu zakończenia pracy

Ustawienie czasu bieżącego

Po włączeniu do sieci albo ponownym za- ni łą cze niu po za ni ku na pię cia wyświetlacz wska zu je pulsujące 0.00, P

• nacisnąć i przytrzymać przycisk ok(lub jednocześnie przyciski < / >) do momentu pojawienia się sym bolu na wyświetlaczu, kropka pod symbolem będzie pulsować,
• w ciągu 7 sek. ustawić bieżący czas korzy sta jąc z przycisków < / >.

Po upływie ok. 7 sek. od zakończenia czynno ści ustawiania czasu, nowe dane zo sta ną zapamiętane, a kropka pod symbolem przestanie pulsować.

Korektę czasu można wykonać później na ci- skając jednocześnie przyciski < / >, w czasie gdy kropka pod symbolem ✉ będzie pul so wać moż na sko ry go wać czas bieżący.

Uwaga: Piekarnik można uruchomić po po ja- wie niu się symbolu na wy świe tla czu.

Minutnik

Minutnik może być uaktywniony w każdym mo men cie, bez względu na stan aktywności in nych funk cji programatora. Za kres od mierza ne go cza su wy no si od 1mi nu ty do go dzin i 59 mi nut.

Aby nastawić minutnik należy:

• nacisnąć przycisk ok, na wyświetlaczubę dzie pul so wać sym bol ,
• ustawić czas minutnika przyciskami < / >, wyświetlacz wskazuje ustawiony czas mi nut ni ka oraz aktywną funkcję pracy po upływie nastawionego czasu włącza się sy gnał dźwiękowy, i pulsuje,
• nacisnąć i przytrzymać przycisk < / > lub ok w celu wy łą cze nia sy gna łu, symbo zgaśnie, a wy świe tlacz po ok. 7 sek. wska że czas bieżący.

Uwaga: Jeśli sygnał dźwiękowy nie zostanie wyłączony ręcznie, wyłączy się au to ma tycznie po ok. 7 minutach.

Praca półautomatyczna

Jeśli piekarnik ma wyłączyć się o usta lo nej godzinie, to należy:

• ustawić pokrętło funkcji piekarnika oraz pokrętło regulacji temperatury na pozycje, na których ma pracować piekarnik,
• przyciskać przycisk ok aż do momentu, gdy na wyświetlaczu pojawi się na krótko dur a symbol będzie pulsować,
• ustawić żądany czas pracy przyciskami <//>, w zakresie od 1 minuty do 10 godzin.

Ustawiony czas zostanie wprowadzony do pamięci po ok. 7 sek., wyświetlacz po nownie pokaże czas bieżący przy zapalonym symbolu

Po upływie nastawionego czasu pie kar nik wy łą czy się automatycznie, włączy się sygnalizacja dźwiękowa, a symbole i będą pulsować,

• ustawić pokrętła funkcji piekarnika i re guła cji temperatury w pozycji wyłączone,
• nacisnąć i przytrzymać przycisk < / > lub ok w celu wyłączenia sygnału, symbole i zgasną, a wy świe tłacz po ok. 7 sek. wska że czas bieżący.

23

Praca automatyczna

Jeśli piekarnik ma włączyć się na określony czas pracy i o ustalonej go dzi nie wyłączyć, to należy ustawić czas trwania pracy oraz go dzi nę zakończenia pracy:

• przyciskać przycisk ok aż do momentu, gdy na wyświetlaczu pojawi się na krótko dur a symbol będzie pulsować,
• ustawić żądany czas pracy przyciskami < / > jak dla pracy półautomatycznej,
• przyciskać przycisk ok aż do momentu,

gdy na wyświetlaczu pojawi się na krótko End a symbol będzie pulsować,

• ustawić godzinę wyłączenia(zakończenia pracy) przyciskami < / >, która jest ograni czo na do cza su odległego o 23 go dzi i 59 mi nut,
• ustawić pokrętło funkcji piekarnika oraz pokrętło regulacji temperatury na żądane po zy cje, na których ma pracować piekarnik. Symbole 1 — są aktywne, pra ca pie kar ni ka roz pocz nie się od mo men wy ni ka ją ce go z róż ni cy mię dzy na sta nym cza sem za koń cze nia pra cy a na sta wio nym cza sem pracy, (np. na sta wio ny czas pracy wy no si 1 godz., na sta wio ny czas za koń cze nia pracy 14.00, pie kar ni au to ma tycz nie za łą czy się o godz. 13.0

Po osiągnięciu godziny zakończenia pracy piekarnik wyłączy się automatycznie, włą czy się sygnalizacja dźwiękowa przy pulsujących symbolach i ,

• ustawić pokrętła funkcji piekarnika i re guła cji temperatury w pozycji wyłączone,
• nacisnąć i przytrzymać przycisk < / > lub ok w celu wy łą cze nia sy gna łu, symbole i zgasną, a wy świecie tłacz po ok. 7 sek. wska że czas bieżący.

Kasowanie ustawień

W każdej chwili można skasować usta wie nia minutnika lub funkcji pracy au to ma tycz nej.

Kasowanie ustawień pracy automatycznej:

- nacisnąć jednocześnie przyciski < / >,

Kasowanie ustawień minutnika:

• przyciskiem ok wybrać funkcję minutnika,
• nacisnąć ponownie przyciski < / >,

Zmiana tonu sygnału dźwiękowego

Ton sygnału dźwiękowego moż na zmie nić w na ste pu ją cy sposób:

• nacisnąć jednocześnie przyciski < / >,
• przyciskiem ok wybrać funkcję ton, wska- za nia wy świe tla cza będą pulsować ton I,
• przyciskami < / > wybrać odpowiedni ton:
  y w zakresie od 1 do 3 przyciskiem > w zakresie od 3 do 1 przyciskiem < .

Zmiana jasności wyświetlacza

Możliwa jest zmiana jasności wyświetlacza wuzakresie od 1 do 9, gdzie 1 oznacza naj- wiemniejszą nastawę, a 9 - najjaśniejszą. Wprowadzona wartość ma zastosowanie, gdy zegar jest nieaktywny (tzn. użytkownik nie nacisnął żadnego z przycisków przez co knajmniej 7 sekund).

).

Jasność wyświetlacza można zmienić w następujący sposób:

• nacisnąć jednocześnie przyciski < / > ,
• przyciskiem ok wybrać funkcję bri (pierwsze naciśnięcie spowoduje przejście do funkcji ton, drugie do bri).
• przyciskami < / > wybrać odpowiednią jasność:

w zakresie od 1 do 9 przyciskiem > w zakresie od 9 do 1 przyciskiem < .

Uwaga: Gdy zegar jest aktywny (tzn. użytkownik nacisnął przycisk w ciągu ostatnich 7 sekund) jasność wyświetlacza jest maksymalna.

Tryb nocny

W godzinach od 22.00 do 6.00 zegar automatycznie zmniejsza jasność wyświetlania.

Obsługa płyty grzejnej.

Informacja dotycząca rodzaju pół grzejnych znajduje się w tabeli na str. 10 instrukcji.

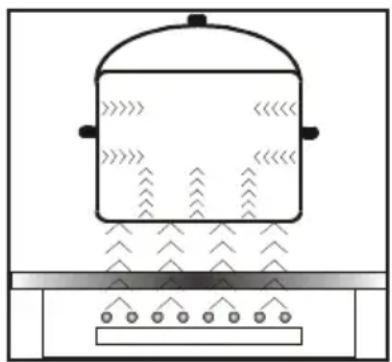

Zasady działania pola indukcyjnego

Generator elektryczny zasila cewkę umieszczoną we wnątrz urzą dze nia. Cewka ta wytwarza pole ma gne tycz ne, a więc z chwilą umieszczenia garnka na płycie do garnka przenikają prądy in duk cyj ne.

Prądy te czynią z garnka prawdziwe nadajniki ciepła, pod czas gdy powierzchnia szklana płyty pozostaje chłodna.

System ten przewiduje używanie naczyń, których dna podatne są na działanie pola magnetycznego.

Ogólnie technologia indukcyjna cechuje się dwiema zaletami:

• ciepło emitowane jest wyłącznie przy pomocy naczynia, wykorzystanie ciepła jest możliwe maksymalne,
• nie występuje zjawisko bezwładności cieplnej, gdyż gotowanie rozpoczyna się automatycznie z chwilą umieszczenia naczynia na płycie i kończy się w momencie zdjęcia go z płyty.

W trakcie normalnego użytkowania płyty indukcyjnej mogą wystąpić różnego rodzaju dźwięki, które nie mają żadnego wpływu na poprawną pracę płyty.

• Gwizd o niskiej częstotliwości. Dźwięk powstaje, gdy naczynie jest puste, znika po właniu wody lub włożeniu potrawy.
• Gwizd o wysokiej częstotliwości. Dźwięk powstaje w naczyniach, kóre zostały wykonane z wielu warstw różnych materiałów i włączeniu maksymalnej mocy grzania. Dźwięk ten nasila się również gdy jednocześnie używamy dwóch lub więcej pół grzejnych na maksymalnej mocy. Dźwięk znika lub jest mniej intensywny po zmniejszeniu mocy.
• Odgłos skrzypienia. Dźwięk powstaje w naczyniach, które zostały wykonane z wielu warstw różnych materiałów. Intensywność dźwięku zależy od sposobu gotowania.
• Odgłos brzeczenia. Dźwięk powstaje w czasie pracy wentylatora chłodzacego układy elektroniczne.

Dźwięki, które mogą być słyszalne podczas prawidłowej eksploatacji wynikają z pracy wentylatora chłodzącego, wymiarów naczynia oraz materiału, z którego zostało wykonane, sposobu gotowania potraw i włączonej mocy grzejnej.

Dźwięki te są normalnym zjawiskiem i nie oznaczają usterki płyty indukcyjnej.

Urządzenie zabezpieczajace:

Jeśli płyta została zainstalowana poprawnie i wykorzystywana jest prawidłowo, rzadko są potrzebne urządzenia zabezpieczające.

Wentylator: służy on do ochrony i schładzania elementów sterujących oraz zasilających. Może on pracować przy dwóch różnych prędkościach, działa w sposób automatyczny. Wentylator pracuje wtedy, gdy pola grzejne są wyłączone i działa do momentu dostatecznego wychłodzenia systemu elektronicznego.

Tranzystor: Temperatura elementów elektronicznych jest nieprzerwanie mierzona za pomocą sondy. Jeśli ciepło wzrasta w sposób niebezpieczny, układ ten automatycznie odłącza pola grzejne znajdujące się najbliżej nagrzanych elementów elektronicznych.

Detekcja: detektor obecności garnka umożliwia pracę płyty, a tym samym ogrzewanie. Małe przedmioty umieszczone na obszarze grzewczym (np. łyżeczka, nóż, pierścionek) nie zostaną potraktowane jako garnki i płyta nie włączy się.

Detektor obecności garnka w polu indukcyjnym

Detektor obecności garnka zainstalowany jest w płytach zawierających pola in duk cyj ne. Podczas pracy płyty detektor obecności garnka automatycznie rozpoczyna lub za trzy mu je wydzielanie ciepła w polu gotowania w chwili umieszczenia garnka na płycie lub zdjęcia go z płyty. Zapewnia to więc oszczędność energii.

• Jeśli pole gotowania używane jest w połączeniu z odpowiednim garnkiem na wyświetlaczu podawany jest poziom ciepła.
• Indukcja wymaga używania garnków dopasowanych, wyposażonych w dna z ma te ria łu magnetycznego- patrz tabela.

Jeśli w polu gotowania nie umieszczono garnka lub umieszczono na niej garnek nie od po wiedni, na wyświetlaczu cyfra mocy grzejnej będzie pulsowała. Pole nie włącza się.

Jeżeli w ciągu 1 minuty nie zostanie wykryty garnek, operacja włączenia płyty zostaje ska- sowana.

Aby wyłączyć pole gotowania, należy wyłączyć je za pomocą pokrętła a nie je dy nie poprzez zdjęcie garn ka.

Uwaga!

W przypadku zaniku napięcia w sie ci ska so wa ne zostają wszyst kie na sta wy. Po po nownym po ja wie niu się na pię cia w sie ci wskazana jest ostroż ność. Dopóki pola grzejne są gorące będzie wyświetlany wskaźnik nagrzania szczątkowego „H”.

Po zakończeniu użytkowania wyłącz pole grzejne regulatorem i nie polegaj na wskaza niach detektora naczyń.

OBSŁUGA

Odpowiednia jakość garnków jest pod sta wo wym warunkiem uzyskania dobrej wydajności pracy płyty.

Dobór naczyń do gotowania w polu indukcyjnym

Charakterystyka naczyń.

- Zawsze należy korzystać z garn ków wysokiej jakości, o idealnie płaskim dnie: ko rzy sta nie z garnków tego rodzaju zapobiega powstawaniu punktów o zbyt wysokiej tem pe ra tu rze, w których żywność mogłaby podczas gotowania przywierać. Garnki i patelnie o grubych metalowych ściankach zapewniaja doskonały rozkład ciepła.

- Należy zwracać uwagę na to, aby dna garnków były suche: podczas napełniania garnka lub podczas używania garnka wyjętego z lodówki należy przed umiesz cze niem go na płycie sprawdzić, czy powierzchnia dna jest zupełnie sucha. Pozwoli to uniknąć za brudze nia powierzchni płyty.

- Pokrywka na garnku zapobiega ucieczce ciepła i w ten sposób skraca czas na grze wa nia i zmniejsza zużycie energii elektrycznej.

- Aby stwierdzić, czy naczynia są odpowiednie, należy sprawdzić, czy podstawa naczynia przyciąga magnes.

- Dla zapewnienia optymalnego kontrolowania temperatury przez moduł indukcyjny dno naczynia musi być płaskie.

- Wklęsłe dno garnka lub głęboko wytłoczonym logo producenta mają negatywny wpływ na kontrolowanie temperatury przez moduł indukcyjny i mogą powodować przegrzanie naczyń.

- Nie należy używać uszkodzonych naczyń np. ze zdeformowanym dnem na skutek nadmiernej temperatury.

- Stosując duże naczynia z dnem ferromagnetycznym, którego średnica jest mniejsza od całkowitej średnicy naczynia, nagrzewa się wyłącznie część ferromagnetyczna naczynia. Powoduje to sytuację, w której nie jest możliwe równomierne rozprowadzenie ciepła w naczyniu. Obszar ferromagnetyczny zostaje zmniejszony w podstawie naczynia z powodu umieszczonych w niej elementów aluminiowych, dlatego dostarczona ilość ciepła może być mniejsza. Może się zdarzyć, że wystąpią problemy z wykryciem naczynia lub nie zostanie ono wcale wykryte. Średnica części ferromagnetycznej naczynia powinna być dostosowana

do wielkości strefy grzejnej, w celu uzyskania optymalnych wyników gotowania. W przypadku, gdy naczynie nie zostało wykryte w strefie grzejnej, zaleca się wypróbowanie go w strefie grzejnej o odpowiednio mniejszej średnicy.

Do gotowania indukcyjnego należy używać wyłącznie naczyń ferromagnetycznych, z materiałów takich jak:

• stal emaliowana
• żeliwo
• specjalne naczynia ze stali nierdzewnej do gotowania indukcyjnego.

Oznakowanie na naczyniach kuchennych		Sprawdź, czy na etykiecie znajduje się znak informujący, że garnek nadaje się do płyt indukcyjnych
	Używaj garnków magnetycznych (z emaliowanej bla-chy, ferrytowej stali nierdzewnej, z żeliwa), sprawdź przy kła da jąc magnes do dna garnka (musi przylgnąć)
Stal nierdzewna Nie wykrywa obecności garnka
Aluminium Nie wykrywa obecności garnka
Żeliwo Wysoka sprawność
	Uwaga: garnki mogą porysować płytę
Stal emaliowana Wysoka sprawność
Szkło Nie wykrywa obecności garnka
Porcelana Nie wykrywa obecności garnka
Naczynia z dnem miedzianym	Nie wykrywa obecności garnka

Wymiary naczyń.

• W celu uzyskania najlepszego efektu gotowania, należy stosować naczynia o wielkości dna (części ferromagnetycznej) odpowiadającej wielkości pola grzejnego.
• Stosowanie naczyń o średnicy dna mniejszej od pola grzejnego obniża sprawność pola grzejnego i wydłuża czas zagotowania.
• Pola grzejne posiadają dolną granicę możliwości wykrycia naczynia, która zależy od średnicy części ferromagnetycznej dna naczynia oraz materiału z którego naczynie jest wykonane. Zastosowanie niedopasowanego naczynia może doprowadzić do niewykrycia naczynia przez pole grzejne. Minimalna średnica dna naczynia emaliowanego dla poszczególnych pół grzejnych wynosi: pole 160mm-180mm średnica-100mm, pole 180mm-200mm średnica-110mm, pole 210mm-220mm średnica-120mm.

[1] Pole grzejne przednie lewe
∅ 210 mm 2000 W / 3000W
[2] Pole grzejne tylne lewe
∅ 160 mm 1200 W / 1400W
[3] Pole grzejne tylne prawe
∅ 210 mm 2000 W / 3000W
[4] Pole grzejne przednie prawe
∅ 160 mm 1200 W / 1400W

Jeżeli płyta grzejna jest wyłączona wówczas wszystkie pola grzejne są odłączone a wyświetlacze ciemne.

Pola grzejne posiadają zróżnicowaną moc grzejną. Moc grzej ną moż na re gu lo wać stop nio wo, po krę ca jąc pokrętłem w pra wo lub w lewo.

Moc grzejna	Użytkowanie
0 Wyłączona. Korzystanie z resztek ciepła
1-2 Podgrzewanie gorących potraw. Powolne gotowanie mniejszych porcji
3 Powolne gotowanie przy niskiej mocy
4-5	Długotrwałe przygotowanie większych porcji oraz smażenie większych porcji
6	Smażenie, przypiekanie
7-8	Smażenie
9	Rozpoczęcie przygotowania potraw, smażenie
A	Automatyczne ustawienie startu
P	Dodatkowa moc grzejna

Włączenie płyty grzejnej

• Włączyć pole grzejne przy pomocy pokrętła umieszczonego w panelu sterowania.
• Symbole znajdujące przy pokrętłach wskazują, które pokrętło steruje danym polem grzejnym.
• Pożadana moc grzejną można ustawić od razu (1-9).
• Ustawiona moc grzejna pokazuje się również na wyświetlaczu płyty grzejne.

Wyświetlacze gasną po 10 sekundach od wyłączenia wszystkich pół grzejnych.

Funkcja blokady

Możesz uniemożliwić jakiekolwiek korzystanie z pół grzejnych poprzez aktywację zabezpieczenia przed dziećmi. W ten sposób zabezpieczenie chroni twoje dzieci.

Aktywacja zabezpieczenia przed dziećmi

• Zabezpieczenie można uaktywnić w momencie, gdy wszystkie pokrętła znajdują się w pozycji „0”.
• Przekręcić równocześnie dwa pokrętła znajdujące się z lewej i prawej strony [1] i [4] w lewo i przytrzymać przez 3 sekundy. Wszystkie wyświetlacze pokażą symbol „L”. Zabezpieczenie przed dziećmi zostało uruchomione.
• Przekręcenie któregokolwiek z pokręteł płyty grzejnej, spowoduje wyświetlenie symbolu „L” na wszystkich wyświetlaczach.

Wyłączenie zabezpieczenia przed dziećmi

- Przekręcić równocześnie dwa pokrętła znajdujące się z lewej i prawej strony [1] i [4] w prawo na pozycję „P” na 1 sekundę a następnie przekręcić na pozycję „0”. Symbol „L” na wyświetlaczu zniknie.

Wskaźnik nagrzania szcząt ko we gpi

Płyta grzejna wyposażona jest również we wskaźnik ciepła resztkowego „H”. Nawet jeśli pole grzejne nie jest ogrzewane bezpośrednio, pobiera ono ciepło od podstawy naczynia. Dopóki na wyświetlaczu wyświetla się symbol „H”, resztkę ciepła można spożytkować do podgrzewania naczynia lub stopienia tłuszczu. Gdy wskaźnik ten zgaśnie, może na do tknąć pole grzejne mając świa do mość, że nie wy sty gło ono jeszcze do wartości tem pera tu ry otoczenia.

Uwaga!

Przy braku napięcia wskaź nik na grza nia szcząt ko we go nie świeci się.

Automatyczne zmniejszanie mocy

Wszystkie cztery pola grzejne wyposażone są w specjalny mechanizm, który pozwala na rozpoczęcie pracy każdego z pół z maksymalną mocą grzejną niezależnie od aktualnie ustawionej mocy. Po pewnym czasie moc cieplna powróci do ustawionej mocy (od 1 do 8). Aby skorzystać z tej funkcji, wystarczy wybrać stopień, za pomocą którego posiłek ma być przygotowany lub do którego pole grzejne ma powrócić.

Automatyczne zmniejszanie mocy jest przydatne, gdy...

- potrawy są zimne na początku ich przygotowywania i należy je mocno podgrzać, aby następnie podgrzewane były z użyciem niewielkiej mocy grzewczej tak, by nie było potrzeby stale ich dogłądać (np. ragout z wołowiny).

Automatyczne zmniejszanie mocy nie jest przydatne, gdy...

• podpiekamy lub dusimy potrawy, które należy obracać, mieszać lub dolewać do nich wody;
• gotujemy kluski lub makaron w dużej ilości wody;
• przygotowujemy potrawy wymagające długotrwałego gotowania w szybkowarze.

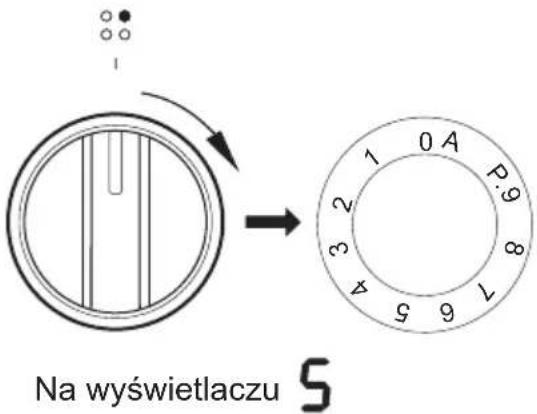

Załączenie automatycznego zmniejszania mocy:

- Ustawić pokrętło w pozycji „A”, a następnie przekręć je z powrotem do pożądanej mocy. Wyświetlacz będzie na przemian pokazywał symbol „A” i wybrany stopień mocy. Po upływie czasu grzania o zwiększonej mocy (np.5), pole grzejne powróci do wybranej mocy grzania, którą stale pokazuje wyświetlacz.

Na wyświetlaczu R.

Na wyświetlaczu 5

Wskazówki:

• Jeżeli pokrętło znajdzie się w pozycji „0” zaraz po wyborze automatycznego zmniejszania mocy (tzn. nie wybrano mocy grzania), funkcja automatycznego zmniejszania mocy wyłączy się po trzech sekundach.
• Usunięcie garnka z pola grzejnego i powrotne umieszczenie go na tym samym polu przed upływem dziesięciu minut nie anuluje ustawionej funkcji zmniejszania mocy.

Pole grzejne jest załączone z pełną mocą na czas zależny od wybranego stop nia mocy grzejnej, a na stęp nie zostaje prze łą czo ne na ten stopień mocy grzej nej.

Stopień mocy grzejnej	Czas automatycz- nego zmniejszania mocy (sek)
1	48
2 144
3 230
4 312
5 408
6 120
7 168
8 216
9	-

Funkcja Booster „P”

Funkcja Booster polega na zwiększeniu mocy pola ∅ 210 - z 2000W na 3000W, pola ∅ 160 - z 1200W na 1400W.

Aby załączyć funkcję Booster należy przekręcić pokrętło na pozycję „P” i przytrzymać 3 sek., włączenie jest sygnalizowane po ja wie niem się litery “P” na wy świecie tla czu pola.

Wyłączenie funkcji Booster następuje po ponownym przekręceniu pokrętła na inna pozycję przy aktywnym polu indukcyjnym lub po podniesieniu garnka z pola in duk cyj ne go.

Dla pola ∅ 210 czas działania funkcji Booster jest ograniczony do 5 minut. Po automatycznym wyłączeniu funkcji Booster, pole grzejne grzeje dalej z mocą nominalną. Funkcja Booster może być ponownie włączona, pod warunkiem, że czujniki temperatury w układach elektronicznych i cewki mają taką możliwość.

Jeżeli garnek zostanie zdjęty z pola grzejnego w czasie działania funkcji Booster, funkcja jest nadal aktywna i odliczanie czasu jest kontynuowane.

W przypadku przekroczenia temperatury (układu elektronicznego lub cewki) pola grzejnego podczas działania funkcji Booster, funkcja Booster jest automatycznie wyłączana. Pole grzejne powraca do mocy nominalnej.

Dwa pola grzejne ustawione pionowo tworzą parę.

Jeżeli włączymy funkcję Booster moc całkowita jest zbyt duża, moc grzejna drugiego pola w parze zostanie automatycznie zredukowana.

Ograniczenie czasu pracy

W celu zwiększenia niezawodności pra cy płyta grzejna wyposażona jest w ogra nicz nik cza su pracy dla każ de go z pół grzej nych. Mak sy mal ny czas pracy usta la się sto sownie do ostatnio wy bra ne go stopnia mocy grzej nej.

Jeżeli nie zmieniamy stopnia mocy grzej nej przez dłuższy czas (patrz ta be la) wów czas przynależne pole grzej ne zo sta je au to ma tycznie wyłączone i uak tyw nio ny zo sta je wskaź nik na grza nia szcząt ko we go. Możemy jed nak w każ dej chwi li włączać i ob słu gi wać po szczegół ne pola grzejne zgod nie z instrukcją użytko wa nia.

Stopień mocy grzejnej	Maksymalny czas pracy (min)
1 360
2 360
3 300
4 300
5 240
6	90
7	90
8	90
9	90
P - ∅ 160 90
P - ∅ 210 5

W celu oszczedzania energii elektrycznej poziom mocy grzejnej "9" po 30 minutach zostanie automatycznie zredukowany na poziom mocy "8", natomiast czas pracy nie zmieni się.

Funkcje piekarnika i jego ob slu ga.

Informacje dotyczące wy po sa że nia pie karni ka w elementy grzejne w zależności od mo de lu kuchni znaj dą Państwo w tabeli w roz dzia le Cha rak te ry sty ka wy ro bu.

Piekarnik z wymuszonym obiegiem powietrza.

Piekarnik może być na grze wa ny przy po mo cy grzej ni ka dolnego i górnego, opiekacza oraz grzejnika termoobiegu. Ste ro wa nie pra cą tego pie kar ni ka od by wa się przy po mo cy po krę tła ro dza ju pra cy pie kar ni ka - usta wie ni po le ga na ob ró ce niu po krę tła na wy bra n funk cję,

oraz pokrętła regulacji temperatury - ustaw ie- nie polega na obróceniu pokrętła na wy bra na wartość temperatury.

|°C| → 50 100 150 200

Wyłączenie następuje poprzez usta wie nie obu po krę teł w po zy cji „ ●” / „0”.

Uwaga!

Włączenie nagrzewania(grzejnika itp.) przy załączeniu kto rej kol wiek z funk cji piekarnika nastąpi dopiero po usta wie- niu tem pe ra tu ry.

0 Ustawienie zerowe

Niezależne oświetlenie pie kar ni ka

Poprzez ustawienie po krę tła w tej po-zy cji uży sku je my oświe tle nie ko mo ry piekarnika.

Szybki rozgrzew

Włączony grzejnik górny, opiekacz i wentylator. Zastosowanie do wstępnego nagrzewu piekarnika.

Rozmrażanie

Włączony tylko wentylator, bez użycia jakichkolwiek grzejników.

Włączony wentylator, opie kacz i grzejnik górny

Wy ko rzy sta nie tej funkcji w prak ty ce po zwa la na przy spie sze nie pro ce su opie ka nia i po d nie sie nie wa lo rów smakowych potraw.

Wzmocniony opiekacz (Supergrill))

Włączenie funk cji „wzmoc nio ne go opie ka cza” po zwa la na pro wa dze nie opie ka nia przy jed no cze śnie włą czonym grzej ni ku gór nym. Funk cja ta po zwa la na uży ska nie pod wyż szonej tem pe ra tu ry w górnej prze strze ni ro bo czej pie kar ni ka, co po wo du je moc niej sze przy ru mie nie nie po tra wy, po zwa la jąc tak że na opie ka nie większych jej porcji.

Włączony opiekacz

„Grilowanie” powierzchniowe, stosuje się do opiekania małych porcji mięsa: steki, sznycle, ryby, tosty, kiełbaski, zapiekanki (grubość opiekanej potrawy nie powinna być większa niż 2-3 cm w trakcie pieczenia należy odwrócić ją na drugą stronę).

Włączony grzejnik dol ny

Przy tej pozycji pokrętła pie kar nik re ali zu je ogrze wa nie wy łącz nie przy uży ciu grzej ni ka dol ne go. Dopiekanie ciast od spodu (np. ciasta wilgotne i nadziewane owocami).

Lampki kontrolne

Włączony grzejnik dol ny i gór ny

Ustawienie pokrętła w tej po zy cji pozwa la na re a li za cję na grze wa nia kar ni ka spo so bem kon wen cjo nal r Doskonale nadaje się do pieczenia ciast, mięsa, ryb, chleba, pizzy (ko- nieczne wstępne rozgrzanie piekarnika oraz stosowanie ciemnych blachy) pieczenie na jednym poziomie.

Włączenie piekarnika jest sy gna li zo wa ne zapaleniem się dwóch lam pek kon tro l nych, lampki kontrolnej pracy (włączenia) kuchni R i lampki kontrolnej termoregulatora L. Świe ce- nie lampki kontrolnej R sygnalizuje pracę pie- kar ni ka. Zga śnię cie lamp ki kon tro l nej L jest sy gna łem uzyskania przez pie kar nik na sta- wio nej tem pe ra tu ry. O ile prze pi sy ku li nar ne zalecają wkła da nie po tra wy do roz grza ne go piekarnika, należy to uczynić nie wcześniej jak po pierw szym zga śnię ciu lamp ki kontrol- nej L. W trakcie pro wa dze nia wypieku lampka

Włączony termoobieg

Ustawienie pokrętła w po zy cji „would czony ter mo obieg” pozwala na re a li za cji ogrze wa nia pie kar ni ka w spo só wy mu szo ny przy po mo cy ter mo wer ty la to ra, umiesz czo ne go w cen tracnym miej scu tylnej ścia ny ko mo ry pie kar ni ka. W stosunku do piekarnika konwencjonalnego stosuje się niższe temperatury pieczenia.

Korzystanie z tego spo so bu ogrze wania po zwa la na równomierny obieg ciepła wokół potrawy umie szczo nej w pie kar ni ku.

L będzie się okre so wo włączać i wyłączać eutrzy my wa nie tem pe ra tu ry wewnątrz komory piekarnika). Lamp ka kon tro l na R może sięrów nież świecie cić w po ło że niu po krę tła „Oświe-tle nie piekarnika”.

Ważne!

- Podczas realizowania szybkiego rozgrze wu w komorze piekarnika nie może znajdować się blacha z cia stem ani inne elementy nie sta no wią ce wyposażenia piekarnika. Nie zaleca się korzystania z funkcji szybkiego rozgrzewu przy za progra mo wa nym programatorze.

Włączony wen ty la tor, grzej nik dolny i grzej nik górny

Przy tej pozycji pokrętła pie kar nik reali zu je funkcję ciasto. Pie kar nik konwen cjo nal ny z wentylato rem (funkcja zalecana podczas pie cze nia).

Włączony termoobieg i grzej nik dolny

Przy tej pozycji pokrętła pie kar nik re ali zu je funk cję ter mo obie gu i włączo ne go grzej ni ka dol ne go co po wo du je pod wyż sze nie tem pe ra tu ry od spodu wypieku. Duża ilość ciepła dostarczana od spodu wypieku, ciasta mokre, pizza.

Użytkowanie opiekacza

Proces opiekania następuje w wy ni ku działała nia na po tra wę promieni pod czer wo nych, emi to wa nych przez roz ża rzo ny grzejnik opie ka cza.

W celu włączenia opiekacza na le ży:

• ustawić pokrętło piekarnika w po zy cji ozna czo nej symbolem,
• wygrzewać piekarnik przez ok. 5 mi nut (przy za mknię tych drzwiach piekarnika).
• włożyć do piekarnika blachę z po tra wą na wła ści wy poziom ro bo czy, a w przy pad ku opie ka nia na ru szcie należy umieścić na po zio mie bez po śred nio niższym (po niżej rusz tu) bla chę na ście ka ją cy tłuszcz,
• zamknąć drzwi pie kar ni ka.

Dla funkcji opiekanie i wzmocnione opie- ka nie temperaturę na le ży usta wić maksy- malnie na 210 °C, a dla funkcji opiekanie z wen ty la to rem maksymalnie na 19°C.

Uwaga. Opiekanie należy pro wa dzić przy zamkniętych drzwiach piekarnika.

Gdy użytkowany jest opiekacz, czę ści dostępne mogą stać się gorące.

Zaleca się nie dopuszczać dzieci do piekarnika.

Wypieki

• zaleca się, prowadzenie wypieków ciast na blachach, sta no wią cych wyposażenie fabryczne kuchni,
• wypieki można prowadzić również w formach i blachach han dło wych, które należy ustawić na drabince su szar ni czej, do wypieku zaleca się stosować bla chy w kolorze czarnym, które lepiej przewodzą ciepło i skra ca ją czas pie cze nia,
• nie zalecamy do stosowania form i blach o powierzchni jasnej i błysz czą cej w przy pad ku korzystania z nagrzewu kon wen cjo nał ne go(grzej nik górny + dolny) sto so wa nie tego typu form może po wo do wać nie do pie ka nie spodu cia sta,
• przy korzystaniu z funkcji termoobieg nie jest konieczne wstęp ne na grza nie komory piekarnika, dla pozostałych typów grzania przed wło że niem wypieku komorę pie kar ni ka należy rozgrzać,
• przed wyjęciem ciasta z piekarnika należy sprawdzić ja kość wypieku przy pomocy drewnianego patyczka (przy pra wi dło wym wypieku po nakłuciu ciasta, powinien być suchy i czysty),
• wskazane jest pozostawienie wypieku w piekarnika po jego wy łą cze niu jeszcze przez ok. 5 min.,
• temperatury wypieków wykonywanych przy zastosowaniu funk cji ter mo obieg są z reguły ok. 20 – 30 stopni niższe w sto sun ku do pie cze nia konwencjonalnego (z za sto so wa niem grzej ni ków górnego i dol ne go),
• parametry wypieków podane w tabeli są orientacyjne i można je ko ry go wać w zależności od własnych doświadczeń i upodo bań ku li nar nych,
• jeżeli informacje podawane w książkach kucharskich znacz nie od bie ga ją od wartości zamieszczonych w in struk cji obsługi kuchni prosimy o kierowanie się zapisami w instrukcji.

Pieczenie mięs

• w piekarniku należy przygotowywać porcje mięsa po wy żej 1 kg, mniej sze kawał ki zaleca się przyrządzać na pły cie grzejnej
• do pieczenia zaleca się stosować naczynia żaroodporne, również uchwyty tych na czyń muszą być odporne na działanie wysokiej tem pe ra tu ry,
• przy pieczeniu na drabince suszarniczej lub ruszcie zaleca się na naj niż szym po zio mie umieścić blachę do pieczeni z nie wiel ką ilością wody,
• przynajmniej raz w połowie czasu pieczenia zaleca się od wró cić mię so na dru gą stro nę, w trakcie pieczenia należy także okresowo pod le wać mięso po wsta ją cym so sem lub gorąca – sło na wodą, mięsa nie wol no po le wać zim na wodą.

PIECZENIE W PIEKARNIKU - PORADY PRAKTYCZNE

Piekarnik z wymuszonym obiegiem powietrza (grzejnik termoobiegu + wentylator)

Rodzaj wypieku potrawy	Funkcja piekarnika	Temperatura (°C)	Poziom Czas	(min.)
Biszkopt 160 -	200 2 - - 50
Babka drożdżowa/piaskowa		160 - 1701)	3 25 - 40	2)
Babka drożdżowa/piaskowa		155 - 1701)	3 25 - 40	2)
Pizza 200 - 2	30	1)	2 - 3 15 - 25
Ryba 210 - 2	20 2 45 ·
Ryba 160 - 1	80 2 - 3 , 60
Ryba 190 2 -	3 60 - 7
Kiełbaski 210 4	14 - 18
Wołowina		225 - 250 2 120	- 150
Wołowina		160 - 180 2 120	- 160
Wieprzowina	[B6AT]	160 - 230 2	90 - 120
Wieprzowina		160 - 190 2	90 - 120
Kurczak		180 - 190 2 70	- 90
Kurczak		160 - 180 2 45	- 60
Kurczak		175 - 190 2 60	- 70
Warzywa		190 - 210 2 40	- 50
Warzywa		170 - 190 3 40	- 50

Czasy obowiązują, jeżeli nie podano inaczej dla nierozgrzanej komory. Dla rozgrzanego piekarnika podane czasy należy skrócić o ok. 5-10 minut.

^1) Rozgrzej pusty piekarnik

2) Podane czasy dotyczą wypieków w małych foremkach

Uwaga: Parametry podane w tabeli są orien ta cyj ne i można je ko ry gować w za leż no ści od wła snych doświadczeń i upodo bań kulinarnych.

Pieczenie ciast

Rodzaj potrawy	Akceoria Poziom Funkcja		grzania	Temperatura (°C)	Czas wypieku 2)(min.)
Małe ciasta	Blacha do pieczywa	3 160 - 170	[56SD]	1)	25 - 40 2)
	Blacha do pieczywa	3 155 - 170	[DABA]	1)	25 - 40 2)
	Blacha do pieczywa	3 155 - 170		1)	25 - 40 2)
	Blacha do pieczywa Blacha do pieczeni	2 + 42 - blacha do pieczywa lub pieczeni4 - blacha do pieczywa		155 - 170 1)	25 - 50 2)
Kruche ciasto (paski)	Blacha do pieczywa	3 150 - 160		1)	30 - 40 2)
	Blacha do pieczywa	3 150 - 170		1)	25 - 35 2)
	Blacha do pieczywa	3 150 - 170	[CCBA]	1)	25 - 35 2)
	Blacha do pieczywa Blacha do pieczeni	2 + 42 - blacha do pieczywa lub pieczeni4 - blacha do pieczywa		160 - 175 1)	25 - 35 2)
Biszkopt beztłuszczowy	Ruszt + forma do ciasta powlekana na czarno ∅ 26 cm	3 170 - 180		1)	30 - 45 2)
Szarlotka	Ruszt + dwie formy do ciasta powlekane na czarno ∅ 20 cm	2 formy na ruszcie umieszczono po przekątnej prawy tył, lewy przód		180 - 200 1)	50 - 70 2)

^1) Rozgrzej pusty piekarnik, nie używaj funkcji szybkiego rozgrzewu.
^2) Czasy obowiązują, jeżeli nie podano inaczej dla nierozgrzanej komory. Dla rozgrzanego piekarnika podane czasy należy skrócić o ok. 5-10 minut.

POTRAWY TESTOWE. Zgodnie z normą EN 60350-1.

Grilowanie

Rodzaj potrawy	Akceoria Poziom Funkcja		grzania	Temperatura (°C)	Czas (min.)
Tosty z białego pieczywa	Ruszt 4 250		[ZBT2]	1)	1,5 - 2,5
	Ruszt 4 250			2)	2 - 3
Burgery wołowe	Ruszt + blacha do pieczeni(do zbierania ściekających kroplin)	4 - ruszt3 - blacha do pieczeni		250 1)	1 strona 10 - 152 strona 8 - 13

^1) Rozgrzej pusty piekarnik włączając na 5 minut, nie używaj funkcji szybkiego rozgrzewu.
^2) Rozgrzej pusty piekarnik włączając na 8 minut, nie używaj funkcji szybkiego rozgrzewu.

Pieczenie

Rodzaj potrawy	Akceoria Poziom Funkcja		grzania	Temperatura (°C)	Czas (min.)
Cały kurczak	Ruszt + blacha do pieczeni(do zbierania ściekających kroplin)	2 - ruszt1 - blacha do pieczeni		180 - 190 70	- 90
	Ruszt + blacha do pieczeni(do zbierania ściekających kroplin)	2 - ruszt1 - blacha do pieczeni		180 - 190 80	- 100

Czasy obowiązują, jeżeli nie podano inaczej dla nierozgrzanej komory. Dla rozgrzanego piekarnika podane czasy należy skrócić o ok. 5-10 minut.

Dbałość użytkownika o bieżące utrzy ma nie kuchni w czy sto ści oraz wła ści wa jej kon serwa cja, wywierają zna czą cy wpływ na wy dłuże nie okresu jej bez a wa ryj nej pracy.

Przed rozpoczęciem czysz cze nia na leży kuchnię wy łą czyć, zwra ca jąc uwa gę d aże by wszystkie po krę tła usta wio ne były w pozycji • / 0. Czynności czyszczenia • na le ży roz po czy nać dopiero po wy stygnię ciu kuch ni.

Płyta ceramiczna

• Płytę należy czyścić regularnie po każdy do ra zo wym uży ciu. W miarę może li wo ści, zaleca się mycie kuch ni w sta nie ciepłym (po zgaśnięciu wskaźnika na grze wu pola). Nie na le ży dopuszczać do sil ne go za bru dze nia płyty grzej nej, a w szczegół no ści do przy pa leń po cho dzą cych z wy ki pin.
• Nie należy używać środków do czysz cze-nia o sil nym działaniu ściernym jak np. proszki do szo ro wa nia za wie ra ją ce ścierni wo, pasty ścierne, ka mie nie ścier ne, pu me ksy, wiązki druciane itp. Mogą one rysować po wierzch nię pły ty, powodując nie od wra cal ne uszkodzenia.
• Duże zabrudzenia przylegające moc no do płyty moż na zeskrobać spe cjal nym skro ba kiem, na le ży zwró cić uwa gę, aby nie uszkodzić ramy płyty ce ra micz nej.

Skrobak do czyszczenia płyty

Uwaga! Ostre ostrze należy zawsze zabezpieczyć przez przesunięcie obudowy (wystarczy nacisk kciuka). Przy posługiwaniu się zachować ostrożność-niebezpieczeństwo zranienia - nie dopuszczać, aby przyrząd dostał się do rąk dzieci.

• Zaleca się używanie środków czysz- /-czą cych lub zmy wą ją cych o działa niu de li katnym, ra dzi my sto so wać roztwory cie płej wody z do dat kiem pły nów do my- cia na czyń.
• Do mycia i czyszczenia po wierzch ni używać mięk kiej i de li kat nej ście recz ki, do brze po chła nia ją cej wilgoć.

Płytę ceramiczną po umyciu na le ży każdy do ra zo wo wy trzeć do su cha

- Należy zwrócić szczególną uwa gę, ażeby nie do pu ścić do uszko dze nia płyty ce ra-micz nej, powstania głębokich za ry so wań i od pry sków, spo wo do wa nych ude rze nia mi me ta lo wych po kryw na czyń lub innych przedmio tów po sia da ją cych ostre kra-wę dzie.

Ważne!

Do czyszczenia i kon ser wa cji nie wolno używać żadnych środków do szorowania, ostrych środków czyszczących ani przedmiotów szorujących.

Do czyszczenia frontu obudowy używać tylko ciepłej wody z dodatkiem niewielkiej ilosci płynu do mycia naczyń lub szyb. Nie stosować mleczka do czyszczenia.

Piekarnik

• Piekarnik należy czyścić po każ dym użytko wa niu. Przy czysz cze niu pie kar ni ka na le ży włączyć oświe tle nie, po zwa la ją ce na uzy ska nie lep szej wi docz no ści przestrze ni roboczej.
• Komorę piekarnika należy myć tyl ko przy użyciu cie płej wody z do dat kiem nie wielkiej ilości płynów do my cia naczyń.
• Po umyciu komory piekarnika na le ży ją wy trzeć do sta nu su che go.
• Emaliowane elementy wy po sa że nia kuch ni, należy umyć przy po mo cy roztwo ru cie płej wody z do dat kiem pły nów do mycia naczyń.
• Nie należy używać płynów za wie ra ją cych kwasy orga nicz ne (np. kwa sek cy try nowy), mogących spo wo do wać trwałe pla my lub zma to wa nie emalii ceramicznej.

Uwaga! Do czyszczenia i kon ser wa cji fron tów szkla nych nie używać środ ków czysz czą cych za wie ra ją cych ma te ria ły ścier ne.

- Kuchnie oznaczone literą D zostały wyposażo że wła two wyj mo wa ne pro wad ni ce druciane(drabinki) wkła dów pie kar ni ka.
ka Aby je wy jąć do my cia należy pociągnąć
ce za za czep znajdujący się z przodu następ nie odchylić prowadnicę i wyjąć z zaczepów tylnych.

'Zakładanie drabinek

- Kuchnie ozn. literami Dp posiadają nierdzew ne wy su wa ne pro wad ni ce wkł

przy mo co wa ne do pro wad nic dru cia nych.

Pro wad ni ce na le ży wyj mo wać i my wraz z pro wad ni ca mi dru cia ny mi. Przeo umiesz cze niem na nich blach na le ży je wy su nąć (jeśli pie kar nik jest nagrzany

pro wad ni ce należy wy su nąć za cze pia jąc tyl na kra wę dział blach o zde rza ki znaj du- ją ce się w przed niej części wy su wa nych pro wad nic) i następnie wsunąć wraz z blachą.

Wymiana żarówki oświetlenia piekarnika

Aby uniknąć możliwości porażenia prądem elektrycznym, przed wymianą lamp ki na le ży upewnić się, czy sprzęt jest wy łączo ny.

Uwaga!

Prowadnic teleskopowych nie należy myć w zmywarkach.

Wyjmowanie prowadnic teleskopowych

Zakładanie prowadnic teleskopowych

• Wszystkie po krę tła ste ro wa nia usta wić w po zy cji • / 0 i wy łą czyć zasilanie,
• Wykręcić i umyć klosz lampki pa mię ta jąc o do kład nym wy tar ciu go do sucha.
• Wykręcić żarówkę oświetleniową z gniazda, w ra zie po trze by ża rówkę na le ży wy mie nić na nową - ża rów ka wy so ko tempe ra tu ro wa (300) o pa ra me trach:

-napięcie 230 V

-moc 25 W

-gwint E14.

- Wkręcić żarówkę, pamiętając o do kładnym osadzeniu jej w gnież dzie ce ra micznym.

- Wkręcić klosz lampki.

CZYSZCZENIE I KONSERWACJA KUCHNI

Wyjmowanie drzwi

Wyjmowanie szyby wewnętrznej

Dla uzyskania łatwiejszego dostępu do ko mory pie kar ni ka oraz czyszczenia, może li we je wyjęcie drzwi. W tym celu na le ży otworzyć drzwi, odchylić do góry ele ment zabezpieczający umieszczony w zawiasie (rys. A). Drzwi lek ko domknąć, unieść i wy jąć w kie run ku do przo du. W celu za mon to wa nia drzwi w kuch ni po stę pu je się w spo sób od wrot ny. Przy wkła- da niu należy zwró cić uwa gę aby wy cię cie na za wia sie pra wi dło wo osa dzić na wy stę pie uchwy tu za wia su. Po wło że niu drzwi do pie- kar ni ka na le ży bez względ nie opuścić ele ment za bez pie cza ją cy i dokładnie go docisnąć. Nieprawidłowe ustawienie ele men tu za bez- pie cza ją ce go może spo wo do wać uszko dze- nie za wia su przy pró bie za mknię cia drzwi.

Odchylenie zabezpieczeń zawiasów

1. Za pomocą śrubokręta płaskiego należy przyhaczyć listwę górną drzwi, delikatnie podważając ją po bokach (rys.B).
2. Wyciągnąć listwę górną drzwi. (rys.B, C)

B e

1. Wewnętrzną szybę wyciągnąć z mocowania (w dolnej części drzwi). Rys.D.

Uwaga! Niebezpieczeństwo uszkodzenia mocowania szyb. Szybę należy wysunąć, nie podnosić do góry.

1. Wymyć szyby ciepłą wodą i małą ilością środka czyszczącego.

W celu ponownego zamontowania szyb należy postępować w odwrotnej kolejności. Gładka część szyby powinna znajdować się u góry, ściete narożniki na dole.

Uwaga! Nie należy wciskać listwy górnej jednocześnie z obu stron drzwi. W celu prawidłowego osadzenia listwy górnej drzwi, należy najpierw przyłożyć lewy koniec listwy do drzwi, a prawy koniec wcisnąć do słyszalnego „kliknięcia”. Następnie docisnąć listwę z lewej strony do słyszalnego „kliknięcia”.

D 1 2 3 4 1 2 3

Wyjmowanie szyb wewnętrznych

W każdej sytuacji awaryjnej na le ży:

• wyłączyć zespoły robocze kuchni
  • odłączyć zasilanie elektryczne
• niektóre drobne usterki użytkownik może usunąć sam kierując się wskazówkami podanymi w ta be li poniżej, zanim zwró cą się Pań stwo do działu ob słu gi klien ta lub serwisu należy spraw dzić kolejne punk ty w tabeli.

PROBLEM PRZYCZYNA POSTĘPOWANIE
1.Urzadzenie nie działa przerwa w dopływie prą du sprawdzić bezpiecznik in sta la cji domowej, prze pa lo ny wymienić
2.Wyświetlacz pro gra ma to wska zu je godzinę „0.00”.	urządzenie było odłą czo ne od sieci lub wystąpił chwilowy zanik na pię cia	ustawić aktualny czas (patrz instrukcja obsługi programatora)
3.Nie działa oście tle nie pie kar ni ka	-obluzowana lub uszko dzo na żarówka	dokręcić lub wymienić prze pa-lo ną żarówkę (patrz rozdział Czysz cze nie i konserwacja)
4.Jedno pole grzejne wy łą cz się, na wyświetlaczu świeci się litera „H”	ograniczenie czasu pracy ponownie włączyć pole grzej ne
5. Nie świeci wskaźnik ciepła szczątkowego, mimo że pola grzej ne są jeszcze gorące.	przerwa w dopływie prą du,urządze nie zostało odłą czo ne od sieci.	wskaźnik ciepła szcząt ko we go za działa ponownie do pie ro po naj bliz szym włą cze niu i wy łącze niu panelu ste ro wa nia.
6.Pęknięcie w płycie ceramicznej.	Niebezpieczeństwo! Natychmiast odłączyć płytę od sieci (bezpiecznik). Zwrócić się do najbliższego serwisu.
7.Gdy wada pozostaje wciąż jeszcze nie usunięta.	Odłączyć płytę od sieci (bez piecz nik!). Zwrócić się do najbliższego serwisu.Ważne!Państwo są odpowiedzialni za prawidłowy stan urzą dze nia i właściwe użytkowanie w gospodarstwie domowym. Jeżeli z powodu błędu obsługi wezwą Państwo serwis, wówczas wizyta taka nawet w okresie gwarancyjnym będzie się dla Państwa wiązała z kosztami.Za szkody spowodowane nieprzestrzeganiem niniejszej instrukcji nie możemy niestety odpowiadać.
8. Płyta indukcyjna wydaje chrapliwe dźwięki.	Jest to zjawisko normalne. Pracuje wentylator chłodzący układy elektroniczne.
9. Płyta indukcyjna wydaje dźwięki, kojarzące się z gwiz dem	Jest to zjawisko normalne. Zgodnie z częstotliwością pra cy cewek podczas używania kilku stref grzewczych, przy maksymalnej mocy płyta wydaje lekki gwizd.
10. Symbol E2	przegrzanie cewek indukcyjnych	niewystarczające chłodzenie, sprawdzić garnek zgodnie z uwagą na str. 23/24.

Jeśli problem nie został rozwiązany należy odłączyć zasilanie elektryczne i zgłosić usterkę do Centrum Serwisowego. Uwaga! Wszelkie naprawy mogą być wykonywane wyłącznie przez wykwalifikowanych techników serwisu.

Napięcie znamionowe 230/400V\~50Hz

Moc znamionowa max. 10,5 kW

Wymiary kuchni (wysokość/szerokość/głębokość) 85 / 50 / 60 cm

Wyrób spełnia wymagania norm EN 60335-1, EN 60335-2-6, obowiązujących w Unii Europejskiej.

Dane na etykietach energetycznych piekarników elektrycznych podaje się zgodnie z normą EN 60350-1 /IEC 60350-1. Wartości te określa się przy standardowym obciążeniu z czynnymi funkcjami: grzejnika dolnego i górnego (tryb konwencjonalny) i wspomagania nagrzewania wentylatorem (jeśli funkcje takie są dostępne).

Klasa efektywności energetycznej została wyznaczona w zależności od dostępnej funkcji w wyrobie zgodnie z poniższym priorytetem:

Termoobieg eco
Termoobieg
Wentylator, grzejnik dolny i grzejnik górny	[8TBW]
Grzejnik dolny i grzejnik górny (tryb konwencjonalny)

Podczas wyznaczania zużycia energii należy zdemontować prowadnice teleskopowe (jeśli są na wyposażeniu wyrobu).

Oświadczenie producenta:

Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy nie nio nych poniżej dyrektyw europejskich:

• dyrektywy niskonapięciowej 2014/35/UE,
• dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/UE,
• dyrektywy ekoprojektowania 2009/125/EC,

i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.

Gwarancja

Świadczenia gwarancyjne wg karty gwarancyjnej.

Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę powa niem z wyrobem.

Obsługa posprzedażowa

W przypadku gdy zaistnieją jakiekolwiek problemy związane z użytkowaniem sprzętu Ami ca to nasze CENTRUM SERWISOWE zapewni Państwu szybką i w pełni profesjonalną pomoc. Chcemy bowiem wszystkim, którzy zaufali marce Amica zagwarantować pełen komfort korzy sta nia z naszego wyrobu.

Prosimy z tabliczki znamionowej wpisać tutaj typ i nr fabryczny kuchni

Typ...... Nr fa brycz ny......

Amica S.A.

ul.Mickiewicza 52, 64-510 Wronki, Polska

tel. [phone], fax [phone]

www.amica.pl
