PITN6540PHTSU - Piekarnik AMICA - Bezpłatna instrukcja obsługi

Typ produktu	Płyta indukcyjna
Marka	Amica
Model	PITN6540PHTSU
Liczba pól grzejnych	4
Średnica pól grzejnych	210 mm (przednie lewe), 180 mm (tylne prawe), 160 mm (tylne lewe), 160 mm (przednie prawe)
Moc pól grzejnych (z boosterem)	210 mm: 1800 W / 2100 W 180 mm: 1800 W / 2100 W 160 mm: 1200 W / 1500 W (każde)
Moc całkowita	7,2 kW
Napięcie zasilania	220-240V/380-415V ~50/60Hz 2N

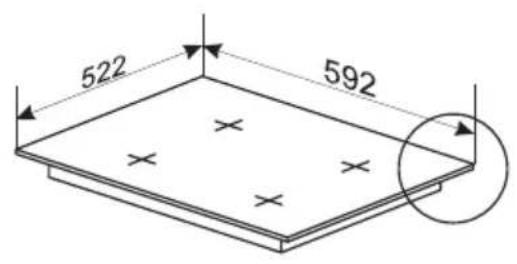

Wymiary (szer. x głęb. x wys.)	592 x 522 x 59 mm
Waga	ok. 8,20 kg
Rodzaj sterowania	Dotykowe (sensory pojemnościowe)
Funkcja Booster	Tak, zwiększa moc na 5 minut
Timer	Tak, programowanie czasu gotowania dla każdego pola
Minutnik	Tak, odliczanie czasu bez wpływu na pola
Blokada panelu sterowania	Tak
Power Management	Tak, ograniczenie mocy do 2,8; 3,7; 6,0 lub 7,2 kW
Wskaźnik ciepła resztkowego	Tak (symbol H/h)
Detektor obecności garnka	Tak
Materiał płyty	Szkło ceramiczne
Pobór mocy w trybie wyłączenia	0,5 W
Czas do automatycznego wyłączenia	20 minut
Ograniczenie czasu pracy pól	Zależne od ustawionej mocy (np. 8h dla mocy 1-3, 4h dla 4-6, 2h dla 7-9)
Gwarancja	Zgodnie z kartą gwarancyjną

Często zadawane pytania - PITN6540PHTSU AMICA

Jak włączyć płytę indukcyjną Amica PITN6540PHTSU?

Aby włączyć płytę, dotknij i przytrzymaj przez co najmniej 3 sekundy sensor włącz/wyłącz (oznaczony symbolem Ⓗ). Wszystkie wskaźniki pokażą "—", a płyta przejdzie w tryb gotowości.

Jak używać funkcji Booster?

Umieść naczynie na polu grzejnym, dotknij sensor tego pola, a następnie naciśnij sensor "P". Na wskaźniku pojawi się litera "P" oznaczająca zwiększoną moc. Funkcja działa maksymalnie przez 5 minut, po czym moc automatycznie spada do poziomu 9.

Jak ustawić timer na płycie?

Podczas gotowania (moc >0) dotknij sensor pola grzejnego, a następnie sensor zegara. Na wyświetlaczu pojawi się "00" – migająca cyfra jedności. Użyj slidera do ustawienia wartości, ponownie dotknij sensor zegara, ustaw dziesiątki sliderem. Odliczanie rozpocznie się automatycznie.

Co oznacza symbol "H" na wyświetlaczu?

Symbol "H" oznacza wskaźnik ciepła resztkowego – pole grzejne jest jeszcze gorące po zakończeniu gotowania. Nie dotykaj go ani nie stawiaj przedmiotów wrażliwych na ciepło, aby uniknąć poparzenia.

Jakie naczynia nadają się do płyty indukcyjnej?

Należy używać naczyń z ferromagnetycznym dnem (przyciąganym przez magnes), takich jak stal emaliowana, żeliwo, stal nierdzewna przeznaczona do indukcji. Dno musi być płaskie, grube i gładkie. Naczynia z aluminium, miedzi, szkła lub porcelany nie działają.

Dlaczego płyta wydaje syczące lub gwiżdżące dźwięki?

To normalne zjawisko spowodowane częstotliwością pracy cewek indukcyjnych, szczególnie przy pełnej mocy na kilku polach. Nie jest to usterka i nie stanowi podstawy do reklamacji.

Jak prawidłowo czyścić płytę ceramiczną?

Po każdym użyciu wycieraj płytę wilgotną ściereczką. W przypadku mocno przywartych zabrudzeń użyj ostrego skrobaka, a następnie specjalnego środka do czyszczenia płyt ceramicznych. Nigdy nie czyść gorącej płyty ani nie używaj szorstkich gąbek.

Co zrobić, gdy na wyświetlaczu pojawi się kod błędu E4 lub E5?

Kody E4/E5 oznaczają uszkodzony czujnik temperatury. Należy natychmiast skontaktować się z autoryzowanym centrum serwisowym w celu naprawy.

Jak zablokować panel sterowania przed dziećmi?

Aby włączyć blokadę, naciśnij sensor blokady panelu sterowania. Gdy funkcja jest aktywna, na wskaźniku zegara wyświetli się "Lo". Aby wyłączyć blokadę, przytrzymaj ten sam sensor. Nawet przy zablokowanym panelu można wyłączyć płytę, przytrzymując sensor włącz/wyłącz.

Jak ustawić funkcję Power Management?

W ciągu 5 minut od podłączenia płyty do sieci, włącz ją, a następnie przytrzymaj przez 3 sekundy sensor lewego przedniego pola grzejnego i sensor zegara. Na wyświetlaczu pojawi się domyślna wartość (7.2). Zmień ją sensorami lewych pól (górny zwiększa, dolny zmniejsza) i potwierdź przytrzymując sensor zegara przez 3 sekundy.

INSTRUKCJA OBSŁUGI PITN6540PHTSU AMICA

WYŁĄCZENIE CAŁEJ PŁYTY GRZEJNEJ 17

FUNKCJA BOOSTER 17

WSKAŹNIK CIEPŁA RESZTKOWEGO 17

OGRANICZENIE CZASU PRACY 18

TIMER 18

MINUTNIK 19

POWER MANAGEMENT 20

INSTALACJA 21

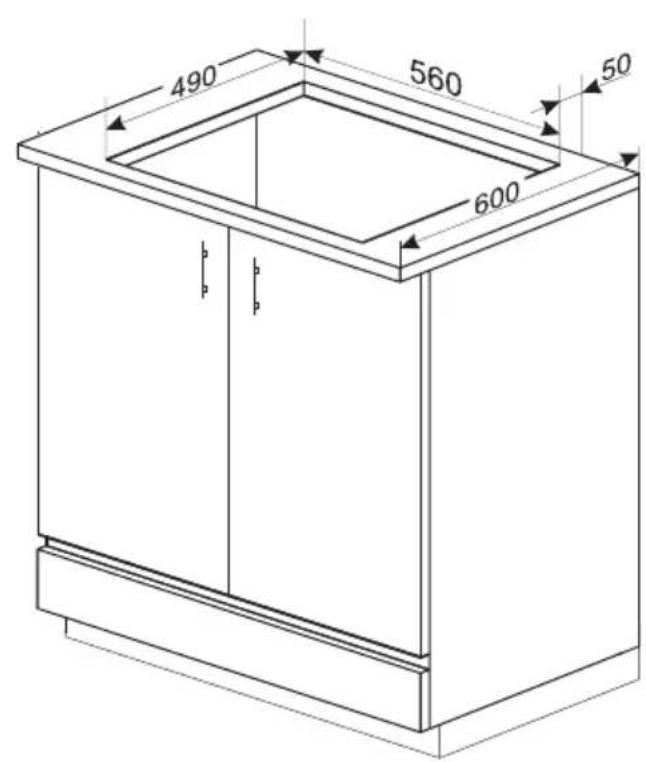

PRZYGOTOWANIE BLATU MEBLA DO ZABUDOWY PŁYTY 21

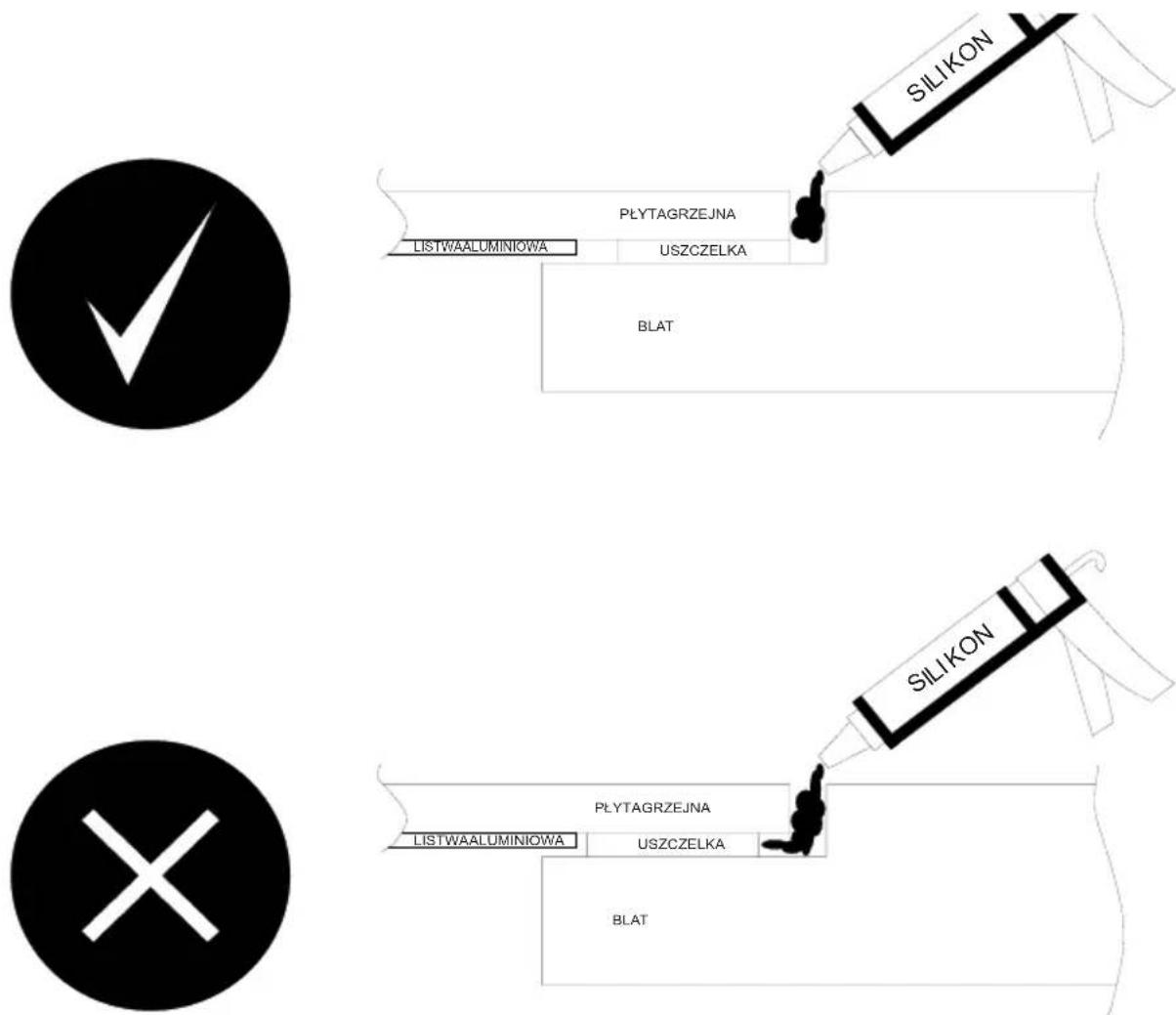

INSTALACJA PŁYTY NA RÓWNI Z BLATEM 22

INSTALOWANIE PŁYTY W OTWORZE MONTAŻOWYM 25

PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ 26

CZYSZCZENIE I KONSERWACJA 27

CZYSZCZENIE PO KAŻDYM UŻYCIU 27

USUWANIE ZABRUDZEŃ 27

POSTĘPOWANIE W SYTUACJACH AWARYJNYCH 28

KODY BŁĘDÓW 29

DANE TECHNICZNE 30

GWARANCJA, OBSŁUGA POSPRZEDAŻOWA 30

GWARANCJA 30

Szanowny Kliencie

Od dziś codzienne obowiązki staną się prostsze niż kiedykolwiek. Urządzenie Atopołączenie wyjątkowej łatwości obsługi i doskonałej efektywności. Po przeczytaniu instrukcji, obsługa nie będzie problemem.

Sprzęt, który opuścił fabrykę był dokładnie sprawdzony przed zapakowaniem pod względem bezpieczeństwa i funkcjonalności na stanowiskach kontrolnych.

Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia. Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użytkowaniem. Instrukcję należy zachować i przechowywać tak, aby mieć ją zawsze pod ręką.

Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypadków.

Z poważaniem

Amica

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

• Przed pierw szym użyciem płyty indukcyjnej na le ży przeczy tać in struk cję użyt ko wa nia. W ten spo sób za pew nia m sobie bez pie czeń stwo oraz unikamy uszko dze nia pły ty.
• Urządzenie zostało zaprojektowane wyłącznie jako urządzenie do gotowania. Każde inne jego zastosowanie (np. do ogrzewania pomieszczeń) jest niezgodne z jego przeznaczeniem i może być niebezpieczne.
• Producent zastrzega sobie możliwość dokonywania zmian nie wpływających na dzia ła nie urządzenia.
• Urządzenie i jego dostępne części stają się gorące podczas użycia. Możliwość dotknięcia elementów grzejnych powinno być objęte szczególną troską. Dzieci poniżej 8 roku życia powinny trzymać się z daleka, chyba że są pod stałą opieką.
• Niniejszy sprzęt może być używany przez dzieci w wieku od 8 lat i wyżej i osoby z ograniczeniami fizycznymi, czucio-wymi albo umysłowymi albo brakiem doświadczenia i wie-dzy, jeśli odbywa się pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowia-dające za ich bezpieczeństwo. Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem. Sprzątanie i czynności obsługowe nie powinny być robione przez dzieci bez nad-zoru.
• Gotowanie tłuszczu lub oleju bez nadzoru na płycie kuchennej może być niebezpieczne i doprowadzić do pożaru.
• NIGDY nie próbuj gasić ognia wodą, ale wyłącz urządzenie i wtedy przykryj płomień np. pokrywką lub niepalnym kocem.
• Niebezpieczeństwo pożaru: nie gromadź rzeczy na powierzchni do gotowania.

• Uwaga. Jeżeli powierzchnia płyty jest pęknięta, wyłącz prąd, aby uniknąć porażenia prądem elektrycznym.

• Przedmiotów metalowych, takich jak noże, widelce, łyżki i pokrywki oraz folii aluminiowej nie zaleca się kłaść na powierzchni płyty kuchennej, gdyż mogą się one stać gorące.

• Po użyciu wyłącz element grzejny płyty odpowiednim sen-sorem lub pokrętłem i nie polegaj na wskazaniach detekto-ra naczyń.
• Urządzeniem nie należy sterować zewnętrznym zegarem lub niezależnym układem zdalnego sterowania.
• Do czyszczenia płyty nie wolno używać sprzętu do czyszczenia parą.
• Uwaga. Nie używać nieodpowiednich osłon płyty uniemożliwiających dzieciom dostęp do płyty grzejnej. Stosowanie nieodpowiednich osłon może powodować wypadki.
• Je że li płyta indukcyjna użyt ko wa na jest w bez po śred ni obiskości radia, te le wi zo ra lub innego urzą dze nia emi tu jące go, na le ży spraw dziść, czy za pew nio na jest pra wi dło wo działania panelu ste ru ją ce go płytą.
• Płyta musi zostać podłączona przez upraw nio nego in sta latora – elektryka. Nie dotyczy płyt z fabrycznie zamontowanym przewodem zakończonym wtyczką jednofazową.
• Meble w których zabudowywana jest pły ta, muszą być odporne na temperatury ok 100 °C. Do tyczy to okle in, kra wędzi, po wierzch ni wykonanych z tworzyw sztucz nych, klejów oraz lakierów.
• Płytę należy użytkować tylko po jej zabudowaniu, zgodnie z niniejszą instrukcją obsługi.

• Na pra wy urządzeń elektrycznych mogą prze pro wa dzać tyl ko spe cja li ści. Nie fa cho we na pra wy po wo du ją po waż nie bez pie czeń stwo dla użyt kow ni ka.

• Urzą dze nie zostaje tylko wów czas odłą czo ne od sieci elektrycznej, gdy zostanie wyłączony bezpiecznik lub wtycz ka zostanie wy cią gnię ta z gniazd ka.

• Wtyczka przewodu przyłączeniowego powinna być dostępna po zainstalowaniu płyty.
• Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem.
• Osoby z wszczepionymi urządzeniami wspomagającymi funkcje życiowe (np. rozrusznik serca, pompka insulinowa lub aparat słuchowy) muszą upewnić się, że praca tych urządzeń nie zostanie zakłócona poprzez płytę indukcyjną (obszar częstotliwości działania płyty indukcyjnej wynosi 20-50 kHz).
• W przypadku zaniku napięcia w sie ci ska so wa ne zostają wszyst kie na sta wy. Po po nownym po ja wie niu się na pięcia w sie ci wskazana jest ostroż ność. Dopóki pola grzejne są gorące będzie wyświetlany wskaźnik ciepła resztkowego „H”.
• Je że li gniazdo wtykowe jest w po bli żu pola grzejnego, należy uwa żać, aby kabel kuch ni nie do ty kał na grza nych miejsc.
• Nie używać naczyń z tworzyw sztucz nych i z folii aluminiowej. To pią się one w wy so kich tem pe ra tu rach i mogą uszko dziś szybę ce ra micz na.

• Potrawy i ich składniki (szczególnie: cukier, kwasek cytrynowy, sól) oraz two rzy wo sztucz ne nie po win ny do stać się na na grza ne pola grzej ne.

• Przy stosowaniu płyty indukcyjnej na le ży używać tylko garnków i ron dli o pła skim dnie, niepo sia da ją cych kra wędzi i zadziorów, gdyż w prze ciw nym razie mogą powstać trwałe za dra pa nia szyby.

• Po wierzch nia grzejna płyty indukcyjnej od por na jest na szok ter micz ny. Nie jest ona wrażliwa ani na zimno, ani na go rą co.
• Należy unikać upusz cza nia przed mio tów na szybę. Uderzenia punktowe np. upa dek bu te lecz ki z przy pra wa mi, mogą do pro wa dziś do pęknięć i od pry sków szyby ceramicznej.
• Jeśli dojdzie do uszkodzenia szyby, ki pią ce po tra wy mogą się dostać do bę dą cych pod na pię ciem części płyty indukcyjnej.
• Nie wolno używać powierzchni płyty jako deski do kroje-nia lub stołu roboczego.
• Nie można zabudowywać płyty ponad piecykiem bez wentylatora, ponad zmy war ką, chłodziarką, zamrażarką lub pralką.
• Jeżeli pod płytą znajduje się szuflada lub szafka z przyborami kuchennymi, mogą one zostać ogrzane przez powietrze wyrzucane z systemu wentylacji płyty.
• Należy przestrzegać wskazówek odnośnie pielęgnacji i czysz cze nia szyby ceramicznej.
• W razie nie pra wi dło wo ści w po stę po wa niu z nią, nie odpo wia da my z tytułu gwa ran cji.

JAK OSZCZĘDZAĆ ENERGIĘ

Kto korzysta z energii w spo sób od po wie- dzial ny, chroni nie tylko do mo wy budżet, lecz działa światą swia do mie na rzecz śro do wi ska na tu ral ne go. Dla te go po mógł my, oszczę- dzaj my ener gię elek trycz ną! A czyni się to w na stę pu ją cy spo sób:

- Stosowanie prawidłowych naczyń do go-to wa nia, o rozmiarze dna dostosowanym pola grzejnego.

• Na le ży pamiętać o po kryw ce, w prze ciw nym ra zie zużycie energii elek trycz nej znacznie wzrasta.
• Dbanie o czystość pół grzej nych i den garnków.
• Zabrudzenia zakłócają przekazywanie ciepła – silnie przypalone za bru dze nia da się czę sto usunąć już tylko środ ka mi sil nie ob cią ża ją cy mi śro do wi sko naturalne.
• Unikanie niepotrzebnego „za glą da nia do garnków”.
• Niewbudowywanie płyty w bez po śred niej bli sko ści chło-dzia rek/za mra ża rek.

ROZPAKOWANIE

Urządzenie na czas trans por tu zostało za- bez pie czo ne przed uszko dze niem. Po roz- pa ko wa niu urzą dze nia pro si my Pań stwa usu nie cie ele men tów opa ko wa nia w spo sók nieza gra ża ją cy śro do wi sku.

Wszystkie materiały za sto so wa ne do opako wa nia są nie szkoły dli we dla środowiska na-

tu ral ne go, w 100% nadają się do odzysku i oznakowano je od po wied nim symbolem.

Uwaga! Materiały opa ko wa nio we(wo recz ki po li ety le no kawałki sty ro pia nu itp.) na le ży w trakcie rozpakowywania trzy mać z dala od dzieci.

USUWANIE ZUŻYTYCH URZĄ DZEŃ

To urządzenie jest oznaczone zgodnie z Dyrekty-wą Europejską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania, nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

PODSTAWOWE INFORMACJE O URZĄDZENIU

Zasada działania płyty indukcyjnej

Pod szybą płyty indukcyjnej znajdują się cewki indukcyjne wytwarzające pole elektromagnetyczne. Garnek umieszczony na polu elektromagnetycznym rozgrzewa się pod wpływem tego właśnie pola. Pamiętaj, że ważne jest używanie garnków posiadających odpowiednie dno.

W zależności od zastosowanych garnków i ustawionej mocy podczas gotowania, urządzenie wydaje specyficzny świst, jest to zjawisko normalne i nie stanowi podstawy do reklamacji.

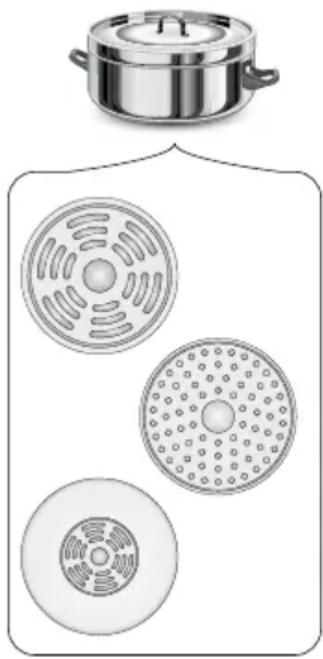

Charakterystyka naczyń

• Aby sprawdzić czy garnek jest odpowiedni do Twojej płyty indukcyjnej, sprawdź czy do dna garnka przyciąga się magnes. Im większa siła przyciągania, tym lepszy garnek.
• Zawsze korzystaj z garn ków wysokiej jakości, o idealnie płaskim dnie. Ko rzysta nie z garnków tego rodzaju zapobiega powstawaniu punktów o zbyt wysokiej tem pe ra tu rze, może to skutkować przywieraniem przyrządzanej żywności do garnka. Garnki i patelnie o grubych metalowych ściankach zapewniają doskonały rozkład ciepła. Wklęsłe dno garnka lub głęboko wytłoczone logo producenta mają negatywny wpływ na kontrolowanie temperatury przez moduł indukcyjny i mogą powodować przegrzanie naczyń.
• Nie używaj uszkodzonych garnków np. ze zdeformowanym na skutek nadmiernej temperatury dnem.

- Stosując duże naczynia z dnem ferromagnetycznym (miejsce gdzie jest przyciągany magnes), którego średnica jest mniejsza od całkowitej średnicy naczynia, nagrzewa się wyłącznie część ferromagnetyczna naczynia. Powoduje to sytuację, w której nie jest możliwe równomierne rozprowadzenie ciepła w naczyniu. Obszar ferromagnetyczny zostaje zmniejszony w podstawie naczynia, z powodu umieszczonych w niej elementów aluminiowych, dlatego dostarczona ilość ciepła może być mniejsza. Może się zdarzyć, że wystąpią problemy z wykryciem naczynia lub nie zostanie ono wcale wykryte. Średnica części ferromagnetycznej naczynia powinna być dostosowana do wielkości strefy grzejnej, w celu uzyskania optymalnych wyników gotowania. W przypadku, gdy naczynie nie zostało wykryte w strefie grzejnej, wypróbuj je w strefie grzejnej o odpowiednio mniejszej średnicy.

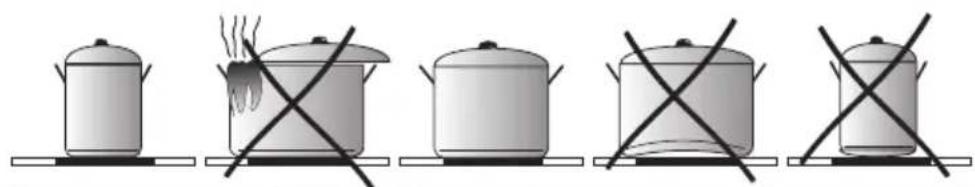

Detektor obecności garnka w polu indukcyjnym

Detektor obecności garnka zainstalowany jest w płytach zawierających pola in- duk cyj ne. Podczas pracy płyty detektor obecności garnka automatycznie generuje pole elektromagnetyczne, jeśli na danym polu znajduje się odpowiednie naczynie. Zapewnia to więc oszczędność energii.

• Jeśli na polu grzejnym ustawiono odpowiednie naczynie, to nastawiony poziom mocy jest pokazany na odpowiednim wyświetlaczu.
• Płyta wymaga używania garnków dopasowanych, wyposażonych w dna z ma-te ria łu ferromagnetycznego (Tabela str.14).

Jeśli na polu grzejnym nie umieszczono garnka lub umieszczono na nim naczynie nie od po wied ni, na wyświetlaczu pojawia się symbol. Pole nie grzeje.

Jeżeli w ciągu 90 sekund nie zostanie wykryty naczynie, operacja włączenia płyty zostaje skasowana.

Aby wyłączyć pole grzejne, należy wyłączyć je za pomocą panelu sterowania, a nie je dy nie poprzez zdjęcie naczynia.

Odpowiednia jakość garnków jest podstawowym warunkiem uzyskania dobrej wydajności pracy płyty. Użytkowanie pustych naczyń na polach grzejnych może spowodować ich przegrzanie.

Nie zaleca się stosowania zewnętrznych adapterów indukcyjnych.

- Do gotowania indukcyjnego używaj wyłącznie naczyń ferromagnetycznych, z materiałów takich jak:

• stal emaliowana
• żeliwo

• naczynia ze stali nierdzewnej do gotowania indukcyjnego.

• Pokrywka na naczyniu podczas gotowania zapobiega ucieczce ciepła, w ten sposób skraca się czas na grze wa nia i zmniejsza zużycie energii elektrycznej.

• Zwracaj uwagę na to, aby dno naczynia było suche. Podczas napełniania naczynia, lub podczas używania naczynia wyjętego z lodówki sprawdź, czy powierzchnia dna jest zupełnie sucha. Pozwoli to uniknąć za bru dze nia powierzchni płyty.

Oznakowanie na naczyniach kuchennych		Sprawdź, czy na etykiecie znajduje się znak informujący, że garnek nadaje się do płyt indukcyjnych
Stal nierdzewna	Nie wykrywa obecności garnka
	Za wyjątkiem garnków z ferromagnetycznej stali
Aluminium Nie wykrywa obecności garnka
Żeliwo	Wysoka sprawność
	Uwaga: garnki mogą porysować płytę
Stal emaliowana	Wysoka sprawność
	Zaleca się naczynia o płaskim, grubym i gładkim dnie
Szkło Nie wykrywa obecności garnka
Porcelana Nie wykrywa obecności garnka
Naczynia z dnem miedzianym	Nie wykrywa obecności garnka

Rozmiar najmniejszego użytecznego naczynia dla pola grzejnego wynosi:

Średnica pola grzejnego (mm)	Minimalna średnica dna naczynia (mm)
160 120
180 140
210 180

Minimalne średnice dla naczyń wykonanych z innych materiałów niż stal emaliowana mogą się różnić.

Przed pierwszym włączeniem płyty

• Oczyć dokładnie płytę indukcyjną. Płyta ma szklaną powierzchnię, dlatego traktuj ją z należytą ostrożnością.
• Po pierwszym uruchomieniu urządzenia może pojawić się wydzielanie zapachów. W takim wypadku włącz wentylację, lub otwórz okno w pomieszczeniu. Wydzielanie zapachów jest przejściowe.

TWOJE URZĄDZENIE

1. Pole grzejne indukcyjne booster ∅ 210 mm (przednie lewe)

2. Pole grzejne indukcyjne booster ∅ 160 mm (tylne lewe)

3. Pole grzejne indukcyjne booster ∅ 160 mm (przednie prawe)

4. Pole grzejne indukcyjne booster ∅ 180 mm (tylne prawe)

Panel sterowania

1 - Sensor zegara

1a - Wskaźnik zegara

2 - Sensor funkcji Booster

3 - Sensor pola grzejnego

3a - Wskaźnik pola grzejnego

4 - Sensor wyboru mocy/czasu - slider

5 - Sensor blokady panelu sterowania

6 - Sensor włącz / wyłącz

OBSŁUGA

Panel sterowania

• Po podłączeniu płyty do sieci elektrycznej, zostanie wyemitowany sygnał dźwiękowy i na 1 sekundę zaświecą się wszystkie wskaźniki, a następnie zgasną, wskazując, że płyta weszła w stan czuwania (standby).
• Płyta grzejna wyposażona jest w elektroniczne sensory, aby ich użyć dotknij je palcem przez minimum 1 sekundę.
• Za każdym razem, gdy użytkownik dotknie czujnika, usłyszy sygnał dźwiękowy. Nie ma możliwości wyłączenia sygnałów dźwiękowych.

Nie odkładać żadnych przedmiotów na sensory panelu sterowania. Zwrócić szczególną uwagę aby podczas gotowania, naczynia nie wystawały po za obrys pola grzejnego. Ustawienie naczynia za blisko panelu sterowania lub jego całkowite zakrycie spowoduje uruchomienie procedury bezpieczeństwa i automatyczne wyłączenie płyty.

Włączenie płyty grzejnej

Dotknąć i przytrzymać palcem przynajmniej 3 sekundy sensor włącz/wyłącz . Ⓗ Wszystkie wskaźniki pokażą „—”, a płyta grzejna będzie w trybie gotowości.

Włączenie pola grzejnego i nastawienie jego mocy

• Włączyć płytę sensorem. ①
• Umieścić naczynie na wybranym polu grzejnym i dotknąć sensor danego pola.
• Naczynie zostanie automatycznie wykryte a wskaźnik B. odpowiedzialny za wybrane pole grzejne zacznie migać wskazując „0”, oznacza to że wybrane pole jest aktywne i można nastawić moc.
• Moc można nastawić za pomocą slidera wybierając preferowaną wartość na sensorze. Można też przesuwać palcem po sensorze w celu dostosowania mocy grzania (na wskaźniku pola wyświetlana jest wybrana moc).
• Pole jest już uruchomione.

Jeżeli w ciągu 1 minuty od uruchomienia płyty nie zostanie ustawiona odpowiednia moc pola grzejnego, płyta wyłączy się automatycznie.

Wyłączenie pól grzejnych

Wyłączyć pole grzejne można wykonując jedną z poniższych czynności:

1. Wyłączyć płytę sensorem ①
2. Dotknąć sensor aktywnego pola grzejnego, a następnie na sensorze slidera ustawić moc na „0” klikając bezpośrednio na wartość „0” lub przesuwając palcem do tej pozycji. Wskaźnik wybranego pola grzejnego powinien pokazać „0”.

Wyłączenie całej płyty grzejnej

Płyta grzejna pracuje, gdy włączone jest co najmniej jedno pole grzejne.

- Wyłączenie płyty grzejnej następuje po przytrzymaniu sensora . ①

Jeżeli pole grzejne jest gorące, na wyświetlaczu pola grzej ne go świecie ci się litera „H” lub „h” - symbol nagrzania reszt ko we go. Opis symbolu znajduje się w dalszej części instrukcji.

Funkcja Booster

Funkcja Booster tymczasowo zwiększa moc pola grzejnego. Poziom mocy można ustawić w zakresie od 1 do P, gdzie P to najwyższy możliwy poziom mocy.

Włączenie funkcji Booster

• Umieścić naczynie na polu grzejnym z funkcją Booster.
• Dotknąć sensor danego pola grzejnego.
• Włączenie funkcji Booster następuje po przyciśnięciu sensora „P”. Na wskaźniku pola grzejnego pojawi się litera „P”.

Wyłączenie funkcji Booster:

• Dotknąć sensor pola grzejnego z uruchomioną funkcją Booster.
• Przycisnąć sensor funkcji Booster „P” lub zmienić poziom mocy za pomocą sensora slider.
• Funkcja została wyłączona.

Funkcja Booster może działać maksymalnie przez 5 minut, po czym poziom mocy automatycznie zostaje obniżony do poziomu 9.

Blokada panelu sterowania

Dzięki funkcji blokady można zablokować możliwość sterowania płytą, przykładowo przez dzieci lub w przypadku czyszczenia. Gdy panel sterowania jest zablokowany, wszystkie elementy sterujące oprócz przycisku są wyłączone. Aby włączyć blokadę, należy nacisnąć sensor, aby wyłączyć należy go przytrzymać. Gdy funkcja blokady jest aktywna, wskaźnik zegara wyświetli „Lo”.

Przy włączonej i zablokowanej płycie istnieje możliwość jej natychmia- stowego wyłączenia przez przytrzymanie sensora Ⓙ

Wskaźnik ciepła resztkowego

Po zakończeniu gotowania, szyba płyty indukcyjnej w obszarze danego pola grzewczego nadal pozostaje gorąca, nazywane jest to ciepłem resztkowym.

Jeżeli temperatura szyby jest wysoka, na wskaźniku tego pola wyświetla się symbol „H”.

W czasie działania wskaźnika ciepła resztkowego nie wolno do ty kaç pola grzejnego, ze względu na może li wość poparzenia, ani sta wiać na nim wraż li wych na cie pło przed mio tów!

Ograniczenie czasu pracy

Pole grzejne wyłączy się automatycznie po upływie określonego czasu, który zależy od ustawionego poziomu mocy. To funkcja bezpieczeństwa, której nie można wyłączyć.

	Stopień mocy grzejnej	Maksymalny czas pracy
Mak sy mal ny czas pracy jest ustalany indywidualnie w zależności od stosowanych poziomów mocy podczas gotowania. Jeżeli stosujesz tylko jeden poziom mocy przez dłuższy czas gotowania, maksymalny czas zostaje ograniczony zgodnie z tabelą:	1 8h
	2 8h
	3 8h
	4 4h
	5 4h
	6 4h
Po osiągnięciu maksymalnego czasu gotowania, pole indukcyjne wyłącza się automatycznie, a na wskaźniku pola pojawia się symbol ciepła resztkowego. Maksymalny czas pracy	7 2h
	8	2h
	9 2h

Po osiągnięciu maksymalnego czasu gotowania, pole indukcyjne wyłącza się automatycznie, a na wskaźniku pola pojawia się symbol ciepła resztkowego. Maksymalny czas pracy dotyczy pojedynczego pola.

Timer

Zegar ułatwia proces gotowania dzięki możliwości zaprogramowania czasu działania pół grzejnych.

Funkcję Timera można aktywować jedynie podczas gotowania (gdy moc grzejna pola jest większa od „0”). Funkcji Timera można użyć jednocześnie dla kilku pół grzejnych.

Aby ustawić czas Timera należy:

• Dotknąć sensor pola grzejnego, dla którego ma zostać ustawiony timer.
• Dotknąć sensor zegara + na wskaźniku pojawi się „00”, a cyfra oznaczająca jednostki (czyli ostatnia cyfra) zacznie migać.
• Użyć sensor slidera w celu ustawienia wartości migającej cyfry jedności.
• Ponownie dotknąć sensor zegara – cyfra oznaczająca dziesiątki zacznie migać.
• Użyć sensor slidera w celu ustawienia wartości migającej cyfry dziesiątek.
• Po ustawieniu czasu odliczanie rozpocznie się automatycznie. Na wyświetlaczu pojawi się pozostały czas.

W prawym dolnym rogu wskaźnika poziomu mocy pola grzejnego pojawi się czerwona dioda, wskazująca, że w danym polu został uruchomiony timer.

• Gdy ustawiony czas gotowania upłynie, pole grzejne zostanie automatycznie wyłączone, zostanie wyemitowany krótki sygnał dźwiękowy, a wskaźnik zegara pokaże „- -”. Inne pola grzejne będą nadal działać, jeśli zostały włączone wcześniej.
• Aby ustawić funkcję Timera dla kolejnego pola, należy postępować zgodnie z powyższymi krokami wybierając w pierwszej kolejności pole inne niż za pierwszym razem. Funkcję Timera można ustawić dla każdego pola.
• W każdej chwili można zmienić zaprogramowany czas używając sensor zegara |, a następnie, za pomocą sensora slidera, ustawić czas.

Jeśli funkcja timera zostanie ustawiona dla więcej niż jednego pola grzejnego, wyświetlany będzie najkrótszy czas, a dioda obok wskaźnika dane-go pola będzie migać. Po upływie ustawionego czasu odpowiadające pole grzejne zostanie wyłączone, następnie wyświetl się nowy najkrótszy czas timera i zamiga dioda odpowiadającego pola.

Dotykając dowolny sensor pola grzejnego - odpowiadający czas zostanie wyświetlony na wskaźniku timera.

Aby wcześniej wyłączyć Timer:

• Dotknąć sensor pola grzejnego, dla którego ma zostać wyłączony timer.
• Dotknąć sensor zegara – wskaźnik zacznie migać.
• Użyć slidera w celu ustawienia timera na „00” – spowoduje to jego wyłączenie.

Minutnik

Funkcja minutnika służy do odliczania zaprogramowanego czasu. Funkcja nie steruje polami grzejnymi.

Aby ustawić minutnik należy:

- Úpewnić się, że płyta jest włączona i sensor pola grzejnego nie jest aktywny (wskaźnik pola „-” nie miga).

Można ustawić minutnik przed lub po zakończeniu ustawiania mocy pola grzejnego.

• Dotknąć sensor zegara + na wskaźniku pojawi się „00”, a cyfra oznaczająca jednostki (czyli ostatnia cyfra) zacznie migać.
• Użyć sensor slidera w celu ustawienia wartości migającej cyfry jedności.
• Ponownie dotknąć sensor zegara + cyfra oznaczająca dziesiątki zacznie migać.
• Użyć sensor slidera w celu ustawienia wartości migającej cyfry dziesiątek.
• Po ustawieniu czasu odliczanie rozpocznie się automatycznie. Na wyświetlaczu pojawi się pozostały czas.
• Gdy upłynie ustawiony czas, zostanie wyemitowany sygnał dźwiękowy przez 30 sekund, a wskaźnik zegara pokaże „- -”.
• W każdej chwili można zmienić zaprogramowany czas minutnika używając sensor zegara |, a następnie, za pomocą sensora slidera, ustawić czas.

POWER MANAGEMENT

Funkcja umożliwia wprowadzenie ograniczenia całkowitej mocy maksymalnej płyty indukcyjnej do jednej z wartości: 2,8kW; 3,7kW; 6,0kW; 7,2W (moc maksymalna).

Wyboru mocy maksymalnej może dokonać użytkownik tylko w ciągu 5 minut od podłączenia płyty indukcyjnej do sieci elektrycznej. Aby przejść do wyboru mocy, po włączeniu płyty sensorem należy przytrzymać przez 3 sekundy sensor lewego, przedniego pola grzejnego i sensor zegara .|

Na podwójnym wyświetlaczu zegara wyświetlana jest wcześniej wybrana nastawa lub – jeżeli nie był wcześniej dokonywany wybór - nastawa domyślna 7,2kW w formacie „7.2”. Zmianę nastawy można dokonać za pomocą sensorów lewych pół grzewczych. Sensor lewego górnego pola grzejnego zwiększa moc, a sensor lewego dolnego pola zmniejsza ją:

Nastawa MOC
2.8 2,8kW
3.7 3,7kW
6.0 6,0kW
7.2 7,2kW

Po wyborze żądanej nastawy użytkownik musi w czasie 10 sekund dokonać po- twierdzenia wyboru przyciskając sensor zegara | przez 3 sekundy.

Wybór potwierdzony jest kilkakrotnym mignięciem wybranej nastawy oraz sygnałem dźwiękowym a następnie wyłączeniem panelu. Od tego momentu płyta pracuje z całkowitą maksymalną mocą wybraną przez użytkownika.

W przypadku nie potwierdzenia wyboru, po 10 sekundach od wyboru mocy panel wyłącza się a płyta pracuje z mocą ostatnio zatwierdzoną lub gdy nie było wcześniejjszego wyboru - z mocą domyślną 7,2kW.

Podczas nastawiania mocy na poszczególnych polach grzejnych, funkcja zarządzania energią kontroluje, aby nie doszło do przekroczenia wybranej mocy całkowitej. Nastawy które spowodowały by przekroczenie mocy są blokowane i niedostępne dla użytkownika.

Funkcja zarządzania energią może uniemożliwić włączenie pola grzejnego, jeżeli jego moc spowodowałaby przekroczenie wybranej mocy maksymalnej.

INSTALACJA

Przygotowanie blatu mebla do zabudowy płyty

• Blat powinien być płaski i dobrze wypoziomowany. Należy uszczelnić i zabezpieczyć blat od strony ściany przed zalaniem i wilgocią.
• Me ble do za bu do wy mu szą mieć okła dzi ne oraz kle je do jej przy kle je nia odpor ne na tem pe ra tu rę 100°C. Niespełnienie tego wa run ku może spo wo do wać zde for mo wa nie po wierzch ni lub od kle je nie okła dzi ny.
• Krawędzie otworu powinny zostać zabezpieczone materiałem odpornym na wchłanianie wilgoci.
• Otwór w blacie wykonać zgodnie z wymiarami podanymi na poniższym rysunku (jednostka [mm]):

Instalacja płyty na równi z blatem

- Otwór w blacie należy wykonać zgodnie z wymiarami podanymi na rysunku poniżej.

Uwaga: Producent nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia wynikające z nieprawidłowego montażu płyty grzewczej w blacie roboczym, w szczególności za trwałe przyklejenie płyty do blatu od spodu.

Wskazówki dla instalatora

• Najlepiej jest zamontować płytę grzewczą równo z blatem kuchennym wykonanym z kamienia lub płytek ceramicznych.
• Uszczelka umieszczona na spodzie krawędzi płyty ceramicznej powinna zapobiegać przedostawaniu się silikonu pod obrzeże płyty. Jeśli konieczne będzie wyjęcie płyty z otworu, należy użyć ostrego noża, aby przeciąć silikon wokół płyty. Jeżeli silikon przedosta-nie się pod uszczelkę i dostanie się pod szkło płyty, wycięcie silikonu nie będzie możliwe, a próba usunięcia płyty może spowodować pęknięcie szkła ceramicznego.
• Silikon użyty do uszczelnienia krawędzi powinien być odporny na temperaturę co najmniej 160°C.
• Zaleca się pokrycie odsłoniętych krawędzi otworu w blacie odpowiednim lakierem (np. lakierem na bazie silikonu), który zabezpieczy przed wnikaniem wilgoci.
• Niektóre silikony mogą powodować odbarwienia naturalnego kamienia.
• Należy ściśle przestrzegać wymiarów podanych na rysunku montażowym.
• W przypadku awarii płyty należy skontaktować się z instalatorem w celu jej wyjęcia z blatu, zanim przyjedzie serwisant w celu dokonania naprawy.

Wariant 1 Wariant 2

Zabronione jest mocowanie płyty ponad piekarnikiem pozbawionym wentylacji.

Montaż uszczelki

W zależności od modelu uszczelka została zamontowana przez producenta (rys. 1)

Jeśli uszczelka nie została zamontowana przez producenta należy postępować jak poniżej wskazano:

Przed zabudową urządzenia w otworze blatu, należy od spodu płyty zamontować uszczelkę dołączoną do wyrobu (rys. 2).

Aby to zrobić, w pierwszej kolejności należy z uszczelki usunąć folię ochronną, a następnie przykleić przy krawędzi płyty najbliżej jak to możliwe (rys.3,4).

Zabudowa urządzenia bez uszczelki jest zabroniona.

Umieść płytę w otworze meblowym, ustaw ją symetrycznie w otworze w taki sposób, by odległości pomiędzy płytą a krawędzią blatu kuchennego były równe z każdej strony (rys.5).

Instalowanie płyty w otworze montażowym

• dokonaj połączenia płyty prze wo dem elek trycz nym wg załączonego schematu połączeń
• oczyść blat z kurzu, włóż pły tę w otwór i moc no dociśnij do blatu

1 - blat
2 - uszczelka płyty
3 - płyta ceramiczna

Uwaga! Przyłączenia do in sta la cji może do ko nać tyl ko wy kwa li fi ko wa ny insta la tor po sia da ją cy sto sow ne upraw nie nia. Za bra nia się sa mo wol ne go c ko ny wa nia prze ró bek lub zmian w in sta la cji elek trycz nej.

Wskazówki dla instalatora

Płyta wyposażona jest w listwę przyłączeniową, umożliwiającą wybór właściwych połączeń dla konkretnego rodzaju zasilania w energię elektryczną.

Listwa przyłączeniowa umożliwia następujące połączenia:

• jednofazowe 220-240V \~
• dwufazowe 380-415V 2N\~

Podłączenie płyty do odpowiedniego zasilania jest możliwe poprzez odpowiednie zmostkowanie zacisków na listwie przyłączeniowej wg zamieszczonego schematu połączeń. Schemat połączeń jest zamieszczony również na spodniej części osłony dolnej. Należy pamiętać o właściwym doborze przewodu przyłączeniowego, uwzględniając rodzaj podłączenia i moc znamionową płyty.

Po przekręceniu przewodu zasilającego do przyłącza wyrobu, bez- względnie należy zastosować odciążkę przewodu zasilającego oraz po- krywkę przyłącza. Elementy te są integralna częścią wyrobu i są dostar- czone wraz z wyrobem.

Uwaga!

Należy pamiętać o konieczności podłączenia obwodu ochronnego do zaci- sku listwy przyłączeniowej, oznaczonego znakiem ⏻Instalacja elektryczna, zasilająca płytę, powinna być zabezpieczona odpowiednio dobranym zabez- pieczeniem, a dodatkowo do zabezpieczenia linii zasilającej może posiadać odpowiedni wyłącznik, umożliwiający odcięcie dopływu prądu w sytuacji awa- ryjnej.

Przed do ko na niem przyłączenia płyty do in sta la cji elek trycz nej, należy zapoznać się z in for ma cja mi znaj du ją cy mi się na ta blicz ce zna mio no wej i schemacie pod ła cze nia. Inny sposób podłączenia płyty, niż po ka za no na sche ma cie, może spo wo-do wać jej uszko dze nie.

UWAGA!

Instalator jest zobowiązany wydać użyt kow ni ko wi „świa dec two podłączenia wyrobu do in sta la cji elek trycz nej” (znajduje się w karcie gwarancyjnej). Po zakończonej instalacji instalator powinien umieścić także informację o sposobie wykonanego podłączenia:

• jednofazowym, dwufazowym lub trójfazowym,
• przekroju przewodu przyłączeniowego,
• rodzaju zastosowanego zabezpieczenia (rodzaj bezpiecznika).

Podłączenie do sieci elektrycznej

SCHEMAT MOŻLIWYCH POŁĄCZEŃUwaga! Napięcie niebezpieczne
Uwaga! W przypadku każdego z połączeń przewód ochronny musi być połą czo ny z zaciskiem				Typ /przekrójprzewodu	Bez-piecznikochron-ny
1	Podłączenie 1- fa zo we dla napięcia sieci 220-240 50/60 Hz.Do zacisku L1 i L2 należy dokręcić przewód fazowy L.Do zacisku N1 i N2 należy dokręcić przewód neutralny N.Do zacisku należy dokręcić przewód ochronny PE.	1N~		HO5VV-F5G2,5 5 × 2,5 mm2	L:32 A
2*	Podłączenie 2- fa zo we dla napięcia sieci 220-240/380-415 50/60 Hz.Do zacisku L1 i L2 należy dokręcić przewody fazowe.Do zacisku N1 i N2 należy dokręcić przewód neutralny N.Do zacisku należy dokręcić przewód ochronny PE.	2N~		HO5VV-F5G2,5 5 × 2,5 mm2	L1:16 AL2: 16A
L1=R, L2=S, L3=T, N=zacisk przewodu neutralnego, zacisk przewodu ochronnego

W opakowaniu wyrobu znajduje się zestaw elementów niezbędnych do poprawnego przyłączenia wyrobu do instalacji elektrycznej. Użycie dołączonych elementów jest niezbędne do prawidłowej pracy wyrobu. Zestaw zawiera: Odciążkę, Mostek, wkręt oraz osłone przyłącza.

Poprawny montaż odciążki należy przeprowadzić przy użyciu wkręta dołączonego do zestawu

Osłonę przyłącza należy przykręcić przy użyciu wkręta dołączonego do zestawu.

Dbałość o bieżące utrzy ma nie płyty w czy sto ści oraz wła ści wa jej kon ser wa cja, wywierają zna czą cy wpływ na wy dłu że nie okresu jej bez a wa ryj nej pracy.

Przy czyszczeniu szyby ceramicznej obo wią zu ją te same za sa dy, co w przypadku po wierzch ni szklanych. W żad nym wy pad ku nie sto suj ścier nych lub agre syw nych środ ków czysz czą cych, ani piasku do szoro wa nia czy gąbki o dra pią cej powierzchni. Nie stosuj urządzeń czyszczących na parę.

Czyszczenie po każdym użyciu

- Lekkie, nieprzypalone zabrudzenia

Ze trzyj wil got ną ście recz ką bez środka czysz czą ce-go. Za sto so wa nie środ ka do mycia naczyń może spowodować wystąpienie niebieskawych przebarwień. Te uporczywe plamy nie zawsze dadzą się usunąć przy pierw szym czysz cze niu, nawet przy za sto so wa niu specjal ne go środka do czyszczenia.

- Mocno przywarte zanieczyszczenia

Usu waj ostrym skrobakiem. Następnie wytrzyj szybę ceramiczną wilgotną ście-recz ką.

Usuwanie zabrudzeń

• Jasne plamy o zabarwieniu perłowym (po zo sta ło ści alu mi nium) usuń z ochłodzo nej płyty grzej nej przy pomocy spe cjal ne go środ ka czysz czą ce go. Po zosta ło ści wapienne (np. po wy ki pie niu wody) usuniesz octem lub spe cjal nym środ kiem czysz czą cym.
• Specjalne środki czyszczące możesz nabyć w domach towarowych, specjalnych skle pach elek tro tech nicz nych, drogeriach, w handlu spożywczym i w salo nach ku chen nych. Ostre skrobaki możesz kupić w skle pach dla maj ster kowiczów oraz w skle pach ze sprzę tem bu dow la nym, jak również w sklepach z ak ce so ria mi malarskimi.
• Nigdy nie nanoś środka czysz czą ce go na gorącą płytę.
• Po naniesieniu środka czyszczącego najlepiej po zwól środ kom czyszczącym po de schnąć i do pie ro wtedy je zetrzyj na mokro. Ewen tu al nie po zo sta ją (reszt ki środka czysz czą ce go zetrzyj wilgotną ście recz ką przed ponownym nagrza niem. W prze ciw nym razie mogą one dzia łać żraço i trwale uszkodzić powierzchnię płyty.

Nieprawidłowe postępowanie z szybą ceramiczną nie stanowi podstawy do reklamacji.

Zarysowania płyty oraz przebarwienia na powierzchni nie wpływają na poprawne działanie płyty indukcyjnej.

POSTĘPOWANIE W SYTUACJACH AWARYJNYCH

W każdej sytuacji awaryjnej na le ży:

• Jeżeli to możliwe wyłączyć płytę odpowiednim sensorem
• Odłączyć zasilanie elektryczne poprzez wyłączenie bezpiecznika lub wyciągnięcie wtycz ki z gniazd ka
• Zgłosić naprawę w Centrum Serwisowym
• Niektóre drob ne usterki użyt kow nik może usunąć sam, kierując się wska zówka mi po da ny mi w ta be li poniżej; zanim zwró cą się Pań stwo do działu ob słu gi klien ta lub serwisu należy spraw dzić kolejne punk ty w tabeli.

PROBLEM PRZYC	ZYNA POSTĘPOWANIE
Urządzenie nie włącza się Brak zasilania		Sprawdzić bezpiecznik, wymienić, jeśli jest przepalony.
Sensory nie reagują na dotyk	Urządzenie nie jest włączone	Włączyć urządzenie
	Zbyt krótkie dotknięcie sensora (poniżej jednej sekundy)	Przytrzymać sensor
	Wiele sensorów dotkniętych w tym samym czasie	Zawsze dotykać tylko jednego sensora (z wyjątkiem sytuacji, gdy pole grzejne jest wyłączone).
Urządzenie nie odpowia-da i emituje długi sygnał dźwiękowy.	Niewłaściwe użycie (dotknięcie niewłaściwych pół sensorów lub zbyt krótkie dotknięcie sensorów)	Podłączyć ponownie płytę grzejną
	Pola sensorów są zakryte lub zabrudzone	Odsłonić lub wyczyścić pola sensorów
Urządzenie wyłącza się samoczynnie	Przez 10 sekund od aktywacji urządzenia nie został użyty żaden sensor.	Włączyć urządzenie i bezzwłocznie ustawić moc grzania
	Pola sensorów są zakryte lub zabrudzone	Odsłonić lub wyczyścić pola sensorów
Pojedyncze pole grzejne wyłącza się i wyświetlany jest wskaźnik ciepła resztkowego „H”.	Ograniczony czas gotowania	Ponownie włączyć pole grzejne
	Pola sensorów są zakryte lub zabrudzone	Odsłonić lub wyczyścić pola sensorów
	Przegrzanie podzespołów elektronicznych
Wskaźnik ciepła resztkowego zgasł, mimo że pola grzejne są gorące	Awaria zasilania lub odłączenie urządzenia od zasilania	Wskaźnik ciepła resztkowego zostanie ponownie wyświetlony przy następnym włączeniu i wyłączeniu urządzenia
Powierzchnia płyty grzewczej jest pęknięta.	Niebezpieczeństwo! Natychmiast odłączyć urządzenie lub wyłączyć główny wyłącznik obwodu. Zlecić naprawę w najbliższym centrum serwisowym.
Płyta indukcyjna emituje sygnał dźwiękowy	To normalne. Wentylator chłodzący działa w celu schłodzenia wewnętrznej elektroniki.
Płyta indukcyjna wydaje syczące i gwiżdzące dźwięki.	To normalne. Podczas korzystania z kilku stref gotowania z pełną mocą, płyta wydaje syczące i gwiżdzące dźwięki z powodu częstotliwości używanych do zasilania cewek indukcyjnych.
Gdy problem nadal nie zostanie rozwiązany.	Natychmiast odłączyć urządzenie lub wyłączyć główny wyłącznik obwodu (bezpiecznik). Zlecić naprawę w nląbliższym centrum serwisowym.Ważne! Użytkownik jest odpowiedzialny za prawidłową obsługę urządzenia i utrzymanie go w dobrym stanie. W przypadku wezwania serwisu w wyniku nieprawidłowej obsługi urządzenia użytkownik ponosi odpowiedzialność za poniesione koszty, nawet w ramach gwarancji.Producent nie ponosi odpowiedzialności za szkody spowodowane nieprzestrzeganiem niniejszej instrukcji.

KODY BŁĘDÓW

Podczas pracy urządzenia na wyświetlaczu może pojawić się kod błędu. Szczegółowe informacje można znaleźć w poniższej tabeli:

KOD PRZYCZYNA POSTĘPOWANIE
E4/E5	Uszkodzony czujnik temperatury	Należy skontaktować się z centrum serwisowym
E7/E8	Uszkodzony czujnik temperatury IGBT
E2/E3	Nieprawidłowe napięcie zasilania Sprawdzić, czy napięcie zasi-lania jest prawidłowe.
E6/E9	Przegrzanie płyty Przed ponownym użyciem odczekać, aż płyta ostygnie.

DANE TECHNICZNE

Napięcie znamionowe

220-240V/380-415V

\~50/60Hz 2N

Moc znamionowa płyt: 7,2 kW

Typ: PB*4VI551FTB4SUUt

Moc pól indukcyjnych:

- pole grzejne indukcyjne Booster 210 mm 1800 W / 2100 W

- pole grzejne indukcyjne Booster 180 mm 1800 W / 2100 W

- pole grzejne indukcyjne Booster 160 mm 1200 W / 1500 W

Wymiary [mm]: 592 x 522 x 59

Waga [kg]: ca. 8,20 kg

Pobór mocy w trybie czuwania [W] -

Pobór mocy w trybie wyłączenia [W] 0,5

Pobór mocy w trybie czuwania przy podłączeniu do sieci [W] -

Czas automatycznego przełączenia w tryb czuwania/wyłączenia [min] 20

Spełnia wymagania norm EN 60335-1; EN 60335-2-6 obowiązujących w Unii Europejskiej.

GWARANCJA, OBSŁUGA POSPRZEDAŻOWA

Gwarancja

Świadczenia gwarancyjne wg karty gwarancyjnej. Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po wa niem z wyrobem.

Producent sprzętu sugeruje, by wszelkie naprawy i czyn no ści re gu la-cyj ne były wy ko ny wa ne przez Serwis Fabryczny lub Serwis Autoryzo-wany producenta. Napraw powinna dokonywać jedynie osoba posia-dająca stosowne kwalifikacje.

Amica S.A.

ul . Mickiewicza 52

64-510 Wronki

tel. [phone]

www.amica.pl
