Typ produktu	Okap kuchenny do zabudowy
Model	DA 4940 (DAS 4940)
Marka	Miele
Szerokość	898 mm (dopasowany do szafki 900 mm)
Waga	15 kg
Napięcie zasilania	AC 230 V, 50 Hz
Moc silnika	90 W
Moc oświetlenia	3 W (LED)
Moc całkowita	93 W
Maksymalny przepływ powietrza	627 m³/h
Poziom hałasu (min/max/turbo)	36 / 51 / 62 dB
Klasa efektywności energetycznej	A++
Wydajność przepływu dynamicznego	Klasa A
Sprawność oświetlenia	95,0 lx/W (285 lx na płycie)
Skuteczność pochłaniania zanieczyszczeń	Klasa B (86,2%)
Rodzaje filtrów	Filtry tłuszczu (metalowe, zmywalne), filtry zapachów (jednorazowe DKF 31-P lub regenerowalne DKF 31-R)
Sterowanie	Dotykowe (przyciski+/-), Con@ctivity, Miele@home, WiFi
Funkcje dodatkowe	Tryb automatyczny (Con@ctivity), tryb ręczny, opóźnione wyłączanie (5/15 min), tryb Booster, zarządzanie energią
Tryby pracy	Otwarty obieg powietrza (odprowadzanie na zewnątrz) / Zamknięty obieg powietrza (recyrkulacja z zestawem DUU 150/151)
Czyszczenie filtrów tłuszczu	Co 3-4 tygodnie (mycie ręczne lub zmywarka do 65°C)
Wymiana filtrów zapachów	Co 6 miesięcy lub w razie potrzeby
Gwarancja	2 lata
Dostępność części zamiennych	minimum 10 lat od wycofania serii

Często zadawane pytania - DA 4940 MIELE

Jak włączyć okap Miele DA 4940?

Wysuń okap – wentylator włączy się automatycznie na poziomie 2. Możesz też nacisnąć przycisk wł./wył. ⏻, aby uruchomić wentylator ręcznie.

Jak wyczyścić filtry tłuszczu?

Filtry tłuszczu można myć ręcznie w ciepłej wodzie z płynem do naczyń lub w zmywarce w temperaturze 50-65°C. Po wysuszeniu włóż je z powrotem i zresetuj licznik: przy włączonym wentylatorze naciśnij przycisk czasu pracy na ok. 3 sekundy.

Jak wymienić filtry zapachów?

Zdejmij pokrywkę (magnesy), wyjmij stare filtry i włóż nowe DKF 31-P lub DKF 31-R. Załóż pokrywkę. Zresetuj licznik: przy włączonym wentylatorze naciśnij dwukrotnie przycisk czasu pracy , przytrzymaj ok. 3 sekundy.

Jak skonfigurować Con@ctivity?

Con@ctivity umożliwia automatyczne sterowanie okapem w zależności od płyty grzejnej Miele. Podłącz okap i płytę do domowej sieci WiFi lub użyj bezpośredniego połączenia WiFi. Połączenie konfiguruje się przez aplikację Miele lub WPS. Szczegóły w instrukcji.

Jak zmienić tryb z zamkniętego na otwarty obieg powietrza?

Wyłącz wentylator i oświetlenie. Naciśnij jednocześnie przycisk „+” i przycisk czasu pracy . Symbol filtra zapachów zacznie migać. Naciskaj „+”, aż pojawi się wskazanie B (tryb otwarty). Potwierdź przyciskiem czasu pracy . Zostanie wyłączony licznik filtrów zapachów.

Co oznacza migający symbol filtra na panelu?

Migający symbol filtra tłuszczu oznacza konieczność czyszczenia filtrów tłuszczu. Migający symbol filtra zapachów oznacza konieczność wymiany filtrów zapachów. Po wykonaniu czynności należy zresetować licznik czasu pracy.

Jak podłączyć okap do WiFi?

Pobierz aplikację Miele. Wyłącz okap, przytrzymaj przycisk „+”, a następnie naciśnij przycisk oświetlenia . Na wyświetlaczu pojawi się 2 i 3. W aplikacji postępuj zgodnie z instrukcjami, wprowadzając hasło WiFi oraz 9 ostatnich cyfr numeru fabrycznego.

Jaki jest minimalny odstęp między okapem a płytą?

Dla kuchenki elektrycznej minimalny odstęp wynosi 450 mm, dla grilla elektrycznego lub frytownicy – 650 mm. Należy również przestrzegać zaleceń producenta płyty.

Czy mogę używać okapu bez filtrów tłuszczu?

Nie, użytkowanie bez filtrów tłuszczu jest zabronione ze względu na ryzyko pożaru. Filtry tłuszczu wychwytują tłuszcz i inne zanieczyszczenia, zapobiegając osadzaniu się ich w urządzeniu.

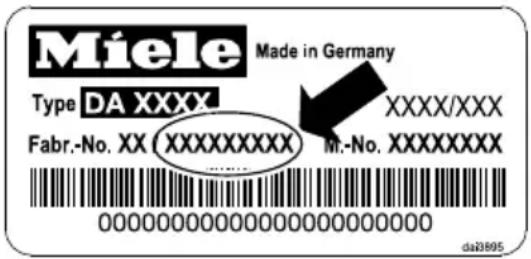

Gdzie znajduje się tabliczka znamionowa?

Tabliczka znamionowa znajduje się na obudowie, za pokrywką wnęk filtrów zapachów. Aby ją zobaczyć, zdejmij pokrywkę (magnesy). Niezbędna przy wezwaniu serwisu.

INSTRUKCJA OBSŁUGI DA 4940 MIELE

Instrukcja użytkowania i montażu Wyciąg kuchenny

Proszę koniecznie przeczytać instrukcję użytkowania i montażu przed instalacją i pierwszym uruchomieniem. Dzięki temu można uniknąć zagrożeń i uszkodzeń urządzenia.

Wskazówki bezpieczeństwa i ostrzeżenia.... 4

Ochrona środowiska naturalnego 13

Przegląd wyciągu kuchennego 14

Opis działania 16

Pierwsze uruchomienie 17

Wybór otwartego lub zamkniętego obiegu powietrza.... 17

Łączenie z Miele@home.... 17

Łączenie przez aplikację.... 18

Łaczenie przez WPS.... 19

Wylogowywanie WiFi (przywracanie do ustawień fabrycznych) ...... 20

Tworzenie połączenia Con@ctivity 21

Con@ctivity poprzez domową sieć WiFi (Con@ctivity 3.0)...... 22

Con@ctivity poprzez bezpośrednie połączenie WiFi (Con@ctivity 3.0) ...... 22

Powtórne łączenie 23

Obsługa (tryb automatyczny) 24

Gotowanie z funkcją Con@ctivity (tryb automatyczny) 24

Smażenie.... 25

Tymczasowe opuszczanie trybu automatycznego.... 26

Powrót do trybu automatycznego.... 26

Obsługa (tryb ręczny) 27

Gotowanie bez funkcji Con@ctivity (tryb ręczny) 27

Włączanie wentylatora.... 27

Wybór poziomu wydajności 27

Wybór czasu opóźnionego wyłączania 27

Wyłączanie wentylatora.... 28

Włączanie/wyłączanie/przyciemnianie oświetlenia miejsca do gotowania ..... 28

System zarządzania energią.... 28

Wyłączenie ze względów bezpieczeństwa.... 29

Wskazówki dotyczące oszczędzania energii.... 30

Zmiana ustawień 31

Zmiana licznika czasu pracy filtra tłuszczu 31

Zmiana lub dezaktywacja licznika czasu pracy filtrów zapachów.... 32

Dezaktywacja zarządzania energią 32

Czyszczenie i konserwacja 33

Obudowa.... 33

Licznik czasu pracy.... 34

Sprawdzanie licznika czasu pracy.... 34

Filtry tłuszczu.... 35

Wymiana filtrów tłuszczu.... 36

Filtry zapachów 36

Resetowanie licznika czasu pracy filtra zapachów 37

Utylizacja filtrów zapachów.... 37

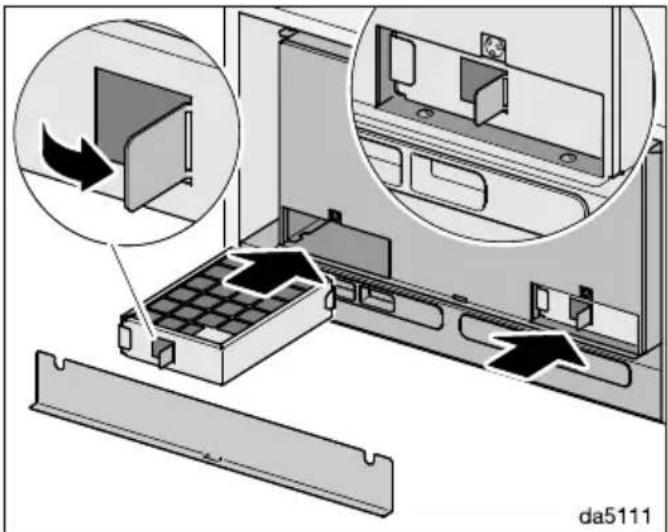

Filtry zapachów z możliwością regeneracji 38

Serwis 39

Kontakt w przypadku wystąpienia usterki.... 39

Pozycja tabliczki znamionowej.... 39

Gwarancja 39

Instalacja 40

Przed instalacją 40

Zalecenia montażowe 40

Materiały instalacyjne.... 40

Materiały instalacyjne dla trybu zamkniętego obiegu powietrza...... 41

Dalsze materiały instalacyjne 41

Wymiary urządzenia 42

Odstęp pomiędzy miejscem do gotowania i wyciągiem kuchennym (S) ...... 44

Przewód wylotowy 45

Klapa przeciwzwrotna 46

Woda kondensacyjna 46

Tłumik....47

Podłączenie elektryczne.... 48

Dane techniczne 49

Wyposażenie dodatkowe dla trybu zamkniętego obiegu powietrza.... 49

Deklaracja zgodności 49

Ten wyciąg kuchenny spełnia wymagania obowiązujących przepisów bezpieczeństwa. Nieprawidłowe użytkowanie może jednak doprowadzić do wyrządzenia szkód osobowych i rzeczowych.

Przed uruchomieniem urządzenia należy uważnie przeczytać instrukcję użytkowania i montażu. Zawiera ona ważne wskazówki dotyczące montażu, bezpieczeństwa, użytkowania i konserwacji urządzenia. Dzięki temu można uniknąć zagrożeń i uszkodzeń urządzenia.

Zgodnie z normą IEC 60335-1 firma Miele wyraźnie zwraca uwagę na to, że należy koniecznie przeczytać rozdział dotyczący instalacji urządzenia oraz wskazówki bezpieczeństwa i ostrzeżenia i bezwzględnie się do nich stosować.

Firma Miele nie może zostać pociągnięta do odpowiedzialności za szkody, które zostaną spowodowane w wyniku nieprzestrzegania tych wskazówek.

Instrukcję użytkowania i montażu należy zachować do późniejszego wykorzystania i przekazać ewentualnemu następnemu posiada-czowi wraz z urządzeniem!

Użytkowanie zgodne z przeznaczeniem

Ten wyciąg kuchenny jest przeznaczony do stosowania w gospodarstwie domowym i w otoczeniu domowym.
Ten wyciąg kuchenny nie jest przeznaczony do użytkowania na zewnątrz pomieszczeń.
Stosować wyciąg kuchenny wyłącznie w zakresie domowym do odsysania i oczyszczania oparów kuchennych, powstających przy przyrządzaniu potraw.

Wszelkie inne zastosowania są niedozwolone.

Osoby, które ze względu na upośledzenie psychiczne, umysłowe lub fizyczne, czy też brak doświadczenia lub niewiedzę, nie są w sta-nie bezpiecznie obsługiwać urządzenia, nie mogą z niego korzystać bez nadzoru lub wskazań osoby odpowiedzialnej.

Osobom tym wolno używać urządzenia bez nadzoru tylko wtedy, gdy jego obsługa została im objaśniona w takim stopniu, że mogą bezpiecznie z niego korzystać. Muszą one być w stanie rozpoznać i zrozumieć możliwe zagrożenia wynikające z nieprawidłowej obsługi.

Dzieci w gospodarstwie domowym

Dzieci poniżej 8 roku życia należy trzymać z daleka od wyciągu kuchennego, chyba że są pod stałym nadzorem.
Dzieciom powyżej 8 roku życia wolno używać wyciągu bez nadzoru tylko wtedy, gdy jego obsługa została im objaśniona w takim stopniu, że mogą bezpiecznie z niego korzystać. Dzieci muszą być w stanie rozpoznać i zrozumieć możliwe zagrożenia wynikające z nie-prawidłowej obsługi.
Dzieci nie mogą przeprowadzać zabiegów czyszczenia lub konserwacji bez nadzoru.
Nadzorować dzieci znajdujące się w pobliżu wyciągu kuchennego. Nigdy nie pozwalać dzieciom na zabawy wyciągiem kuchennym.
Światło oświetlenia miejsca do gotowania jest bardzo intensywne. Szczególnie w przypadku małych dzieci należy zwracać uwagę na to, żeby nie patrzyły bezpośrednio w światło.
Niebezpieczeństwo zadławienia! Podczas zabawy materiałami opakowaniowymi (np. folią) dzieci mogą się nimi owinąć lub za- dzierzgnąć je na głowie i się udusić. Trzymać materiały opakowaniowe z daleka od dzieci.

Bezpieczeństwo techniczne

▶ Nieprawidłowo przeprowadzone prace instalacyjne i konserwacyjne lub naprawy mogą się stać przyczyną poważnych zagrożeń dla użytkownika. Prace instalacyjne i konserwacyjne oraz naprawy mogą być przeprowadzane wyłącznie przez fachowców autoryzowanych przez firmę Miele.

▶ Uszkodzenia wyciągu kuchennego mogą zagrażać Państwa bezpieczeństwu. Proszę skontrolować urządzenie pod kątem widocznych uszkodzeń. Nigdy nie uruchamiać uszkodzonego wyciągu kuchennego.

Elektryczne bezpieczeństwo wyciągu jest zagwarantowane tylko wtedy, gdy jest on podłączony do przepisowej instalacji ochronnej. To podstawowe zabezpieczenie jest bezwzględnie wymagane. W razie wątpliwości należy zlecić sprawdzenie instalacji domowej przez wykwalifikowanego elektryka.

▶ Możliwa jest czasowa lub stała praca na autonomicznym lub niez synchronizowanym z siecią systemie zasilania (jak np. mikrosieci, systemy rezerwowe). Warunkiem dla takiej eksploatacji jest, żeby system zasilania odpowiadał specyfikacji EN 50160 lub porównywalnej.

Środki ochronne przewidziane w instalacji domowej i w tym produkcie Miele muszą być skuteczne w swojej funkcji i działaniu również w trybie pracy autonomicznej lub niezsynchronizowanej z siecią, albo muszą być zastąpione przez równoważne środki w instalacji (patrz np. VDE-AR-E 2501-2).

Dane przyłączeniowe (częstotliwość i napięcie prądu) na tabliczce znamionowej urządzenia muszą być zgodne z parametrami sieci elektrycznej, w przeciwnym razie może dojść do uszkodzenia wyciągu kuchennego.

Porównać dane przyłączeniowe przed podłączeniem. W razie wątpli- wości należy zasięgnąć opinii wykwalifikowanego elektryka.

Gniazda wielokrotne lub przedłużacze nie zapewniają wymagane-go bezpieczeństwa (zagrożenie pożarowe). Nie podłączać urządzenia do sieci elektrycznej za ich pośrednictwem.
Wyciągu należy używać wyłącznie w stanie zabudowanym, żeby zagwarantować jego bezpieczne działanie.
Ten wyciąg kuchenny nie może być użytkowany w miejscach nie-stacjonarnych (np. na statkach).
Dotknięcie przyłączy znajdujących się pod napięciem, jak również zmiana budowy elektrycznej i mechanicznej naraża użytkownika na niebezpieczeństwo i może prowadzić do zaburzeń w funkcjonowaniu urządzenia.

Obudowę można otwierać tylko w stopniu opisanym w ramach instalacji i czyszczenia. W żadnym wypadku nie otwierać dalszych części obudowy.

W przypadku naprawy urządzenia przez serwis nieposiadający autoryzacji Miele przepadają ew. roszczenia gwarancyjne.
▶ Uszkodzony przewód zasilający może zostać wymieniony wyłącznie przez wykwalifikowanego specjalistę.
▶ Źródła światła są zainstalowane w oświetleniu na stałe. Wymiana może zostać dokonana wyłącznie przez fachowca autoryzowanego przez firmę Miele lub serwis firmy Miele.
Przy pracach instalacyjnych i konserwacyjnych oraz naprawach urządzenie musi zostać całkowicie odłączone od sieci elektrycznej. Urządzenie jest odłączone od sieci elektrycznej tylko wtedy, gdy:

• bezpieczniki instalacji domowej są wyłączone,
• bezpieczniki topikowe instalacji elektrycznej są całkowicie wykręcone z oprawek,
• wtyczka (jeśli występuje) jest wyjęta z gniazdka. Nie ciągnąć przy tym za przewód zasilający, lecz za wtyczkę.

Jednoczesne działanie z paleniskiem pobierającym powietrze z pomieszczenia

⚠️ Niebezpieczeństwo zatrucia przez gazy spalinowe.

Przy jednoczesnym użytkowaniu wyciągu kuchennego i paleniska pobierającego powietrze z pomieszczenia należy zachować najwyższą ostrożność.

Paleniska pobierające powietrze z pomieszczenia czerpią powietrze do spalania z pomieszczenia, w którym się znajdują i odprowadzają swoje spaliny przez instalację spalinową (np. komin) na zewnątrz. Mogą to być np. piece gazowe, olejowe, zasilane drewnem lub węglem, podgrzewacze przepływowe, piecyki do ciepłej wody, płyty do gotowania lub piekarniki.

Wyciąg kuchenny odciąga powietrze z kuchni i sąsiadujących po- mieszczeń. Obowiązuje to dla następujących trybów roboczych:

– trybu otwartego obiegu powietrza, – trybu zamkniętego obiegu powietrza z umieszczonym poza po- mieszczeniem wymiennikiem powietrza.

Bez wystarczającego dopływu powietrza powstaje podciśnienie. Palenisko dostaje zbyt mało powietrza do spalenia. Spalanie nie jest całkowite.

Trujące gazy spalinowe mogą zostać wyssane z komina lub przewodu wentylacyjnego do pomieszczenia.

Zachodzi zagrożenie życia.

Bezpieczna eksploatacja jest możliwa, gdy przy jednoczesnym użytkowaniu wyciągu i paleniska pobierającego powietrze z oto- czenia nie zostaje osiągnięte podciśnienie większe niż 4 Pa (0,04 mbar), dzięki czemu unika się ponownego zasysania spalin z paleniska.

Można to uzyskać, gdy przez niezamykane otwory, np. w drzwiach lub oknach, może dopływać powietrze potrzebne do procesu spalania. Należy przy tym zwrócić uwagę na wystarczający przekrój otworu napowietrzającego. Sam wywietrznik w murze nie zapewnia z reguły wystarczającego dopływu powietrza.

Przy ocenie sytuacji należy brać pod uwagę całość rozwiązań wentylacyjnych mieszkania. W tym celu należy zasięgnąć rady kompetentnego kominiarza.

Jeśli wyciąg kuchenny pracuje w trybie zamkniętego obiegu powietrza, gdzie powietrze jest kierowane z powrotem do kuchni, jednoczesne użytkowanie wyciągu z paleniskiem pobierającym powietrze z pomieszczenia jest bez znaczenia.

Prawidłowe użytkowanie

Otwarte płomienie stwarzają zagrożenie pożarowe.

Nigdy nie pracować z otwartym ogniem pod wyciągiem kuchennym.

Np. opalanie lub grillowanie za pomocą otwartego ognia jest zabronione. Włączony wyciąg kuchenny wciągnie płomienie w filtr. Osady tłuszczu kuchennego mogą się zapalić.

Woda kondensacyjna może doprowadzić do wystąpienia szkód korozyjnych wyciągu.

Włączać wyciąg zawsze wtedy, gdy korzysta się z miejsca do gotowania, żeby uniknąć zbierania wody kondensacyjnej.

Przegrzane oleje i tłuszcze mogą się same zapalić i w ten sposób spowodować pożar wyciągu kuchennego.

Podczas pracy z olejami i tłuszczami należy nadzorować garnki, patelnie i frytkownice. Dlatego także grillowanie na grillach elektrycznych musi odbywać się pod stałym dozorem.

Osady tłuszczu i zabrudzenia wpływają negatywnie na działanie wyciągu kuchennego.

Nigdy nie używać wyciągu bez filtrów tłuszczu, żeby zagwarantować oczyszczanie oparów kuchennych.

▶ Proszę pamiętać, że wyciąg kuchenny może się bardzo rozgrze- wać przy gotowaniu.

Obudowę i filtry tłuszczu dotykać dopiero wtedy, gdy wyciąg ostygnie.

Prawidłowa instalacja

Sprawdzić w instrukcji producenta posiadanego urządzenia do gotowania, czy dozwolona jest praca w połączeniu z wyciągiem kuchennym.
Nie wolno montować wyciągu kuchennego ponad paleniskami na paliwo stałe.
Wyciąg kuchenny nie może zostać zamontowany nad kuchenką gazową.
Jeśli odstęp pomiędzy urządzeniem do gotowania i wyciągiem kuchennym jest zbyt mały, może to doprowadzić do uszkodzeń wyciągu.
O ile producent urządzenia do gotowania nie zaleca większych odstępów bezpieczeństwa, pomiędzy urządzeniem do gotowania i dolną krawędzią wyciągu kuchennego należy zachować odstępy podane w rozdziale „Instalacja“.
Jeśli pod wyciągiem kuchennym mają być używane różne urządzenia do gotowania, dla których obowiązują różne odstępy bezpieczeństwa, należy wybrać największy z podanych odstępów bezpieczeństwa.
W celu zamontowania wyciągu należy przestrzegać informacji podanych w rozdziale „Instalacja“.
Elementy z ostrymi krawędziami mogą doprowadzić do zranień. Przy montażu i instalacji nosić rękawice, które zapewniają ochronę przed przecięciem.
Do ułożenia przewodu wylotowego można stosować wyłącznie rury lub węże z materiałów niepalnych. Są one dostępne w handlu specjalistycznym lub w serwisie.
Odprowadzane powietrze nie może być kierowane do będących w użyciu kanałów dymnych, spalinowych, ani do szybów służących do wentylacji pomieszczeń z paleniskami.

Jeżeli powietrze ma być odprowadzane przez nieużywane kanały dymne lub spalinowe, należy przestrzegać obowiązujących w tym zakresie przepisów.

Czyszczenie i konserwacja

Jeśli czyszczenie nie zostanie przeprowadzone według instrukcji podanych w tej instrukcji użytkowania, występuje zagrożenie pożarowe.
Para z myjki parowej może się dostać na elementy przewodzące prąd elektryczny i spowodować zwarcie.

Nigdy nie stosować myjki parowej do czyszczenia urządzenia.

Części zamienne i akcesoria

Stosować wyłącznie oryginalne wyposażenie Miele. Jeśli zostaną dobudowane lub wbudowane inne części, przepadają roszczenia wynikające z gwarancji, rękojmi i/lub odpowiedzialności za produkt.

▶ Tylko w przypadku oryginalnych części zamiennych firma Miele może zagwarantować spełnienie wymagań bezpieczeństwa w pełnym zakresie. Uszkodzone podzespoły mogą zostać wymienione wyłącznie na takie części zamienne.

Miele udziela nawet 15-letniej, ale przynajmniej 10-letniej gwarancji dostępności dla funkcjonalnych części zamiennych po wycofaniu serii posiadanego przez Państwa urządzenia.

Utylizacja opakowania

Opakowanie służy do manewrowania i chroni urządzenie przed uszkodzeniami podczas transportu. Materiały opakowaniowe zostały specjalnie dobrane pod kątem ochrony środowiska i techniki utylizacji i generalnie nadają się do ponownego wykorzystania.

Zwrot opakowań do obiegu materiałowego pozwala na zaoszczędzenie surowców. Proszę skorzystać z systemu selektywnej zbiórki odpadów i możliwości zwrotu. Opakowanie transportowe może zostać odebrane przez sprzedawcę Miele.

Utylizacja starego urządzenia

Urządzenia elektryczne i elektroniczne zawierają wiele cennych materiałów. Zawierają one również określone substancje, mieszaniny i podzespoły, które były wymagane do ich działania i zapewnienia bezpieczeństwa. Wyrzucone do śmieci lub poddane niewłaściwej obróbce mogą zagrażać zdrowiu ludzi oraz środowisku. Dlatego w żadnym razie nie wolno wyrzucać starego urządzenia do śmieci mieszanych.

Zamiast tego należy przekazać stare urządzenie do systemu nieodpłatnego zbierania i utylizacji starych urządzeń elektrycznych i elektronicznych, w punktach prowadzonych przez gminę, sprzedawcę lub firmę Miele. Za usunięcie ewentualnych danych osobowych z utylizowanego urządzenia zgodnie z obowiązującym prawem odpowia-da użytkownik. Są Państwo prawnie zobowiązani do usunięcia z urządzenia wszelkich baterii i akumulatorów oraz źródeł światła, które można wyjąć bez zniszczenia i nie są wbudowane do urządzenia na stałe. Należy je dostarczyć do odpowiedniego miejsca zbierania, gdzie zostaną nieodpłatnie przyjęte. Proszę zatroszczyć się o to, żeby stare urządzenie było zabezpieczone przed dziećmi do momentu odtransportowania.

Przegląd wyciągu kuchennego

① Wyciągany okap
② Filtry tłuszczu
③ Elementy obsługi
④ Oświetlenie miejsca do gotowania
⑤ Króciec wydmuchowy
⑥ Filtry zapachów Jednorazowe lub regenerowalne filtry zapachów Wyposażenie dodatkowe dla trybu zamkniętego obiegu powietrza
⑦ Przycisk do włączania lub wyłączania oraz przyciemniania oświetlenia miejsca do gotowania
⑧ Przycisk do włączania i wyłączania wentylatora
⑨ Przyciski do ustawiania wydajności wentylatora
⑩ Przycisk opóźnionego wyłączania
⑪ Przycisk licznika czasu pracy

W zależności od wykonania wyciągu możliwe są następujące funkcje:

Tryb otwartego obiegu powietrza

Zassane powietrze jest oczyszczane przez filtry tłuszczu i odprowadzane na zewnątrz budynku.

Tryb zamkniętego obiegu powietrza

(wyłącznie z zestawem montażowym i filtrami zapachów jako wyposażeniem dodatkowym, patrz „Dane techniczne“)

Zassane powietrze jest oczyszczane przez filtry tłuszczu i dodatkowo przez filtry zapachów. Następnie powietrze jest wprowadzane z powrotem do kuchni.

Wybór otwartego lub zamknię- tego obiegu powietrza

Wyciąg kuchenny jest przeznaczony do pracy w trybie otwartego i zawkniętego obiegu powietrza. Wydajność wentylatora zostaje dopasowana do wybranego trybu pracy. Fabrycznie ustawiony jest tryb zamkniętego obiegu powietrza. Dla trybu otwartego obiegu powietrza wyciąg kuchenny należy przestawić.

Przestawienie na tryb otwartego obiegu powietrza następuje przez dezaktywację licznika czasu pracy dla filtra/filtrów zapachów.

■ Wyłączyć wentylator i oświetlenie.
■ Nacisnąć równocześnie przycisk „+“ i przycisk czasu pracy ⓧ.

Symbol filtra zapachów ⓘ i wskazanie wydajności wentylatora migają.

■ Naciskać przycisk „+“, aż zacznie migać wskazanie B.
■ Potwierdzić proces za pomocą przy-cisku czasu pracy 📋.

Wszystkie lampki kontrolne gasną.

Tryb otwartego obiegu powietrza jest ustawiony.

Jeśli potwierdzenie nie nastąpi w ciągu 4 minut, zostaną zachowane stare ustawienia.

Łączenie z Miele@home

Warunek wstępny:

• sieć WiFi
• aplikacja Miele
• konto użytkownika Miele (konto użytkownika można utworzyć poprzez aplikację Miele)

Państwa wyciąg kuchenny jest wyposażony w zintegrowany moduł WiFi. Proszę połączyć wyciąg kuchenny z domową siecią WiFi. Teraz możliwa jest obsługa wyciągu poprzez aplikację Miele.

Jeśli Państwa płyta grzejna jest także połączona z domową siecią WiFi, można zastosować automatyczne sterowanie wyciągiem kuchennym poprzez funkcję Con@ctivity.

Proszę się upewnić, że w miejscu instalacji wyciągu dostępna jest sieć WiFi o wystarczającej mocy sygnału.

Połączenie z lokalną siecią WiFi można utworzyć za pomocą aplikacji Miele lub przez WPS.

Dostępność Miele@home

Możliwość korzystania z aplikacji Miele zależy od dostępności serwisu Miele@home w Państwa kraju.

Serwis Miele@home nie jest dostępny w każdym kraju.

Informacje o dostępności można uzyskać na stronie internetowej www.miele.com.

Aplikacja Miele

Aplikację Miele można bezpłatnie pobrać z Apple App Store® lub z Google Play Store™.

Łączenie przez aplikację

Połączenie sieciowe można utworzyć za pomocą aplikacji Miele.

■ Zainstalować aplikację Miele na swo-im mobilnym urządzeniu końcowym.

Do zalogowania będą potrzebne:

1. hasło domowej sieci WiFi
2. hało posiadanego wyciągu

W przypadku hasła wyciągu chodzi o 9 ostatnich cyfr numeru fabrycznego, który znajduje się na tabliczce znamionowej.

Tabliczka znamionowa znajduje się na obudowie i staje się widoczna po zdjęciu pokrywki wnęk filtrów zapachów.

■ Uruchomić logowanie urządzenia w aplikacji. Proszę postępować zgodnie ze wskazówkami.

Gdy pojawi się wezwanie, żeby uaktywnić WiFi wyciągu kuchennego, proszę postępować w następujący sposób:

■ Wyłączyć wyciąg kuchenny.

■ Przytrzymać naciśnięty przycisk „+”.

■ Nacisnąć równocześnie przycisk oświetlenia 🔍.

2 świeci się stale, 3 miga.

W ciągu kolejnych 2 minut wyciąg jest gotowy do połączenia.

■ Proszę postępować według kolejnych wskazówek w aplikacji.

Po udanym połączeniu 2 i 3 świeci się stale.

■ Opuścić tryb łączenia na wyciągu przez naciśnięcie przycisku opóźnio-nego wyłączania ^{5 15} .

Teraz można obsługiwać wyciąg za pomocą aplikacji.

Łaczenie przez WPS

Państwa router WiFi musi posiadać funkcjonalność WPS (WiFi Protected Setup).

■ Wyłączyć wyciąg kuchenny.

■ Przytrzymać naciśnięty przycisk „+“.

■ Nacisnąć równocześnie przycisk oświetlenia 🔍.

2 świeci się stale, 3 miga.

Łączenie WiFi musi zostać równocześnie uruchomione na wyciągu i na routerze WPS.

■ Po kilku sekundach nacisnąć przycisk „+“ na wyciągu.

Po chwili 2 zaczyna się świecić stale, 3 i B miga.

Przez dwie kolejne minuty wyciąg jest gotowy do połączenia.

Pierwsze uruchomienie

■ Uruchomić łączenie WPS na swoim routerze WiFi.

Po udanym połączeniu 2 i 3 świeci się stale.

■ Opuścić tryb łączenia na wyciągu przez naciśnięcie przycisku opóźnio-nego wyłączania ⁵ 15.

Teraz można obsługiwać wyciąg za pomocą aplikacji.

Jeśli połączenie nie mogło zostać utworzone, WPS nie został ewentualnie wystarczająco szybko uaktywniony na routerze. Proszę ponownie przeprowadzić opisane powyżej kroki.

Wskazówka: Jeśli Państwa router WiFi nie obsługuje połączeń WPS, proszę skorzystać z możliwości połączenia przez aplikację Miele.

Wylogowywanie WiFi (przywracanie do ustawień fabrycznych)

Aby utworzyć nowe połączenie WiFi, należy najpierw rozłączyć istniejące połączenie WiFi.

■ Wyłączyć wyciąg kuchenny.

■ Przytrzymać naciśnięty przycisk „—”.

■ Nacisnąć równocześnie przycisk oświetlenia ⚙️.

Przy istniejącym połączeniu WiFi 2 i 3 świeci się stale.

Przez 2 kolejne minuty wyciąg jest gotowy do rozłączenia.

■ Nacisnąć przycisk „—“.

2 świeci się stale, a 3 miga.

Po kilku sekundach 2 i 3 zaczyna mi- gać. Połączenie jest rozłączone.

■ Opuścić tryb wylogowywania na wyciągu przez naciśnięcie przycisku opóźnionego wyłączania 5 15.

Połączenie WiFi jest rozłączone. Można utworzyć nowe połączenie.

Tworzenie połączenia Con@ctivity

Con@ctivity oznacza bezpośrednią komunikację pomiędzy płytą grzejną Miele i wyciągiem Miele. Pozwala ono na automatyczne sterowanie wyciągiem kuchennym w zależności od stanu roboczego autonomicznej elektrycznej płyty grzejnej Miele.

• Przy włączaniu miejsca do gotowania włącza się również samoczynnie oświetlenie miejsca do gotowania, a po chwili również wentylator wyciągu.
• Podczas gotowania wyciąg kuchenny wybiera automatycznie poziom pracy wentylatora. Poziom pracy wentylatora zależy od ilości włączonych stref grzejnych i wybranych poziomów gotowania.
• Po gotowaniu wentylator i oświetlenie miejsca do gotowania wyłączają się automatycznie po upływie zaprogramowanego czasu opóźnionego wyłączania.

Szczegółowe informacje dotyczące funkcji znajdują się w rozdziale „Obsługa“.

Con@ctivity poprzez domową sieć WiFi (Con@ctivity 3.0)

Warunek wstępny:

• domowa sieć WiFi
• płyta grzejna Miele z możliwością połączenia WiFi

■ Połączyć wyciąg kuchenny i płytę grzejną z domową siecią WiFi (patrz punkt „Konfiguracja Miele@home”).

Funkcja Con@ctivity zostaje uaktywniona automatycznie.

Con@ctivity poprzez bezpośrednie połączenie WiFi (Con@ctivity 3.0)

Warunek wstępny:

- płyta grzejna Miele z możliwością połączenia WiFi

Jeśli nie dysponują Państwo domową siecią WiFi, można ustanowić bezpośrednie połączenie pomiędzy płytą grzejną i wyciągiem kuchennym.

Sposób połączenia jest opisany w instrukcji użytkowania płyty grzejnej.

Poniżej są opisane jeszcze raz szczegółowo kroki do przeprowadzenia na wyciągu kuchennym.

■ Wyłączyć wyciąg kuchenny.

■ Przytrzymać naciśnięty przycisk „+”.

■ Nacisnąć równocześnie przycisk „—”.

2 świeci się stale, 3 miga.

W ciągu kolejnych 2 minut wyciąg jest gotowy do połączenia.

■ Uruchomić połączenie WiFi na płycie grzejnej. Informacje na ten temat pro-szę odszukać w instrukcji użytkowa-nia płyty grzejnej.

Po udanym połączeniu 2 i 3 świeci się stale.

■ Opuścić tryb łączenia na wyciągu przez naciśnięcie przycisku opóźnio-nego wyłączania ^{5 15} .

Con@ctivity jest teraz uaktywnione.

Gdy istnieje bezpośrednie połączenie WiFi, nie można połączyć płyty grzejnej ani wyciągu z domową siecią WiFi. Jeśli zajdzie taka potrzeba, należy najpierw rozłączyć bezpośrednie połączenie WiFi pomiędzy płytą grzejną i wyciągiem kuchennym (patrz punkt „Wylogowywanie WiFi”).

Powtórne łączenie

Jeżeli połączenie nie jest możliwe, miga 2 i 3 lub proces zostaje przerwany przez wyciąg kuchenny.

■ Rozłączyć połączenie na wyciągu kuchennym (patrz rozdział „Wylogowanie WiFi“) oraz na płycie grzejnej.
■ Powtórzyć łączenie.

Obsługa (tryb automatyczny)

Gdy Con@ctivity jest uaktywnione, wyciąg pracuje zawsze w trybie automatycznym (patrz rozdział „Pierwsze uruchomienie“, punkt „Konfiguracja Con@ctivity“).

W celu ręcznej obsługi wyciągu proszę przestrzegać wskazówek w rozdziale „Obsługa (tryb ręczny)“, punkt „Gotowanie bez funkcji Con@ctivity“.

Gotowanie z funkcją Con@ctivity (tryb automatyczny)

■ Włączyć miejsce do gotowania na dowolnym poziomie mocy.

Włącza się oświetlenie wyciągu.

■ Wysunąć okap.

Wentylator włącza się na poziomie 2.

Podczas gotowania wyciąg kuchenny wybiera automatycznie poziom wydajności wentylatora.

Podstawą jest łączna moc włączonych stref grzejnych, czyli ilość włączonych miejsc do gotowania i wysokość wybranych poziomów mocy gotowania.

Gdy na płycie grzejnej wybierze się wyższy poziom mocy lub większą ilość miejsc do gotowania, wyciąg przełącza się na wyższy poziom wydajności wentylatora.

Gdy poziom mocy na płycie grzejnej zostanie zmniejszony lub wyłączy się miejsca do gotowania, poziom wydajności wentylatora również zostanie dopasowany.

Przykłady dla poziomów wydajności wentylatora 1 do B

Czas reakcji

Wyciąg kuchenny reaguje z opóźnie- niem. W ten sposób uwzględnia się to, że zmiana poziomu mocy na płycie grzejnej nie od razu prowadzi do zwięk- szenia lub zmniejszenia ilości oparów kuchennych.

Ponieważ płyta grzejna wysyła informacje do wyciągu w pewnych odstępach czasu, również to może prowadzić do opóźnień.

Reakcja następuje w ciągu kilku sekund lub kilku minut.

Smażenie

■ Miejsce do gotowania zostaje włączone na najwyższym poziomie mocy, np. w celu rozgrzania naczynia do gotowania przed przysmażaniem. Około 10 sekund do 4 minut później następuje przełączenie z powrotem na niższy poziom (60 sekund do 5 minut w przypadku płyty halogenowej).

Wyciąg rozpoznaje proces smażenia.

Wyciąg włącza się, a po zredukowaniu mocy strefy grzejnej przełącza się na poziom wydajności wentylatora 3 i pozostaje na tym poziomie wydajności wentylatora przez ok. 5 minut.

Następnie wydajność wentylatora jest znowu określana przez funkcję Con@ctivity.

Poziom wydajności wentylatora można jednak również zmienić wcześniej ręcznie.

Wyłączanie

■ Wyłączyć wszystkie miejsca do gotowania.

Wentylator wyciągu przełącza się stopniowo w dół w ciągu kilku następnych minut, aż w końcu zupełnie się wyłącza.

Dzięki temu powietrze w kuchni zostaje oczyszczone z pozostałych oparów i zapachów.

• Z poziomu Booster wentylator przełącza się natychmiast z powrotem na poziom 3.
• Jeśli wentylator pracuje na poziomie 3, po ok. 1 minucie przełącza się z powrotem na poziom 2.
• Z poziomu 2 przełącza się po 2 minu- tach z powrotem na poziom 1.
• Po 2 minutach na poziomie 1 wentylator się wyłącza.
• Po kolejnych 30 sekundach oświetlenie miejsca do gotowania zostaje wyłączone.

Proces gotowania jest zakończony.

Jeśli okap pozostanie wysunięty, wyciąg włączy się z powrotem automatycznie przy następnym włączeniu płyty grzejnej: Kilka sekund po włączeniu płyty grzejnej włącza się wentylator, najpierw na chwilę na poziomie 2, następnie od razu na poziomie 1. Dalsza obsługa następuje automatycznie.

Tymczasowe opuszczanie trybu automatycznego

Podczas gotowania można tymczasowo opuścić tryb automatyczny, gdy:

■ wybierze się ręcznie inny poziom wydajności wentylatora,
■ wyłączy się ręcznie wyciąg kuchenny,
■ uaktywni się funkcję opóźnionego wyłączania 5015 wyciągu kuchennego. Wentylator wyłącza się po wybranym czasie opóźnienia, oświetlenie pozo-staje włączone.

Funkcje wyciągu są teraz obsługiwane ręcznie (patrz rozdział „Obsługa (tryb ręczny)“).

Powrót do trybu automatycznego

Wyciąg kuchenny powraca znowu do trybu automatycznego, gdy:

• po ręcznym wybraniu poziomu wydajności wentylatora wyciąg nie jest obsługiwany przez ok. 5 minut,
• wybrany ręcznie poziom wydajności wentylatora odpowiada znowu ustawieniom automatycznym,
• wentylator wyciągu i płyta grzejna były wyłączone przynajmniej przez 30 sekund.
  Przy następnym włączeniu płyty grzejnej uruchamia się znowu tryb automatyczny.

Istnieje również możliwość ręcznej obsługi wyciągu podczas całego procesu gotowania.

■ W tym celu wentylator wyciągu należy włączyć przed płytą grzejną.

Jeśli po gotowaniu wyciąg i płyta grzejna były wyłączone przynajmniej przez 30 sekund, przy następnym włączeniu płyty grzejnej uruchamia się znowu tryb automatyczny.

Gotowanie bez funkcji Con@ctivity (tryb ręczny)

Wyciąg można obsługiwać ręcznie pod następującymi warunkami:

• Funkcja Con@ctivity nie jest uaktywniona.
• Funkcja Con@ctivity została tymczasowo zdezaktywowana (patrz rozdział „Obsługa (tryb automatyczny)“, punkt „Tymczasowe opuszczanie trybu automatycznego“).

Włączanie wentylatora

Włączyć wentylator, gdy tylko rozpocznie się gotowanie. Dzięki temu opary kuchenne będą wychwytywane od sa-mego początku.

■ Wysunąć okap. Aby osiągnąć optymalne odsysanie i niski poziom hałasu, należy całkowicie wyciągnąć okap.

Wentylator włącza się na poziomie 2.

Wybór poziomu wydajności

Do lekkich i silnych oparów kuchennych i zapachów do dyspozycji są poziomy wydajności 1 do 3.

Na wypadek przejściowego wytwarzania intensywnych oparów i zapachów, np. przy obsmażaniu, należy wybrać poziom B jako poziom Booster.

■ Wybrać żądany poziom wydajności przez naciśnięcie przycisku „—” lub „+”.

Przełączanie poziomu Booster

Jeśli uaktywniony jest system zarządzania energią (ustawienie wstępne), po 5 minutach wentylator przełącza się automatycznie z powrotem na poziom 3.

Wybór czasu opóźnionego wy- łączania

Pozostawić wentylator włączony jeszcze przez kilka minut po zakończeniu gotowania. Powietrze w kuchni zostanie wówczas oczyszczone z pozostałych oparów i zapachów.

Dzięki temu uniknie się odkładania pozostałości w wyciągu kuchennym i pochodzących od nich zapachów.

Funkcja opóźnionego wyłączania troszczy się o to, żeby wentylator został automatycznie wyłączony po określonym czasie.

■ Po gotowaniu, przy włączonym wentylatorze, nacisnąć przycisk opóźnio-nego wyłączania 5 ¹⁵ :

- 1-krotnie: wentylator wyłączy się po upływie 5 minut (świeci się 5).

- 2-krotnie: wentylator wyłączy się po upływie 15 minut (świeci się 15).

- Jeśli przycisk opóźnionego wyłączania ^{5 15} zostanie naciśnięty ponownie, wentylator pozostaje włączony ( ^{5 15} gaśnie).

Wyłączanie wentylatora

■ Wsunąć okap.
Przy następnym wysunięciu okapu wentylator znowu zaczyna pracę na poziomie 2.
■ Lub wyłączyć wentylator za pomocą przycisku wł./wył. ⏻.

Symbol ⏻ gaśnie.

Włączanie/wyłączanie/przy- ciemnianie oświetlenia miejsca do gotowania

■ Oświetlenie miejsca do gotowania można włączać i wyłączać przez wysunięcie i wsunięcie okapu lub przez naciśnięcie przycisku oświetlenia -

Przy włączaniu oświetlenie włącza się z maksymalną jasnością.

■ Przy włączonym świetle przytrzymać naciśnięty przycisk oświetlenia ⚙️. Światło się ściemnia, aż przycisk zostanie puszczony.
Gdy przycisk oświetlenia ♀ zostanie naciśnięty ponownie, światło będzie się znowu rozjaśniać, aż przycisk zostanie puszczony.

System zarządzania energią

Wyciąg kuchenny dysponuje funkcją zarządzania energią. System zarządzania energią służy do oszczędzania energii. Troszczy się on o to, żeby wentylator automatycznie się z powrotem przetczał, a oświetlenie wyłączało.

• Jeśli wybrany jest poziom Booster wentylatora, po 5 minutach następuje automatyczne przełączenie z powrotem na poziom 3.
• Z poziomów wentylatora 3, 2 lub 1 po 2 godzinach następuje przełączenie na niższy poziom, a następnie wentylator zostaje stopniowo wyłączony w krokach 30-minutowych.
• Włączone oświetlenie miejsca do go-towania zostaje automatycznie wyłą-czone po 12 godzinach.

System zarządzania energią można zdezaktywować.

Należy pamiętać, że dezaktywacja może prowadzić do podwyższonego zużycia energii.

Dezaktywacja/aktywacja zarządzania energią

■ Wyłączyć wentylator i oświetlenie.
■ Naciskać przycisk opóźnionego wyłączania 5 ¹⁵ przez ok. 10 sekund, aż zaświeci się wskazanie 1 poziomu wydajności wentylatora.
■ Następnie nacisnąć po kolei:
- przycisk oświetlenia ♀,
- przycisk „—” i ponownie
- przycisk oświetlenia

Gdy system zarządzania energią jest uaktywniony, wskazania 1 i B świecą się stale.

Gdy jest zdezaktywowany, wskazania 1 i B migają.

■ W celu dezaktywacji zarządzania energią nacisnąć przycisk „—“.

Wskazania 1 i B migają.

■ W celu aktywacji nacisnąć przycisk „+“.

Wskazania 1 i B świecą się stale.

■ Potwierdzić proces przyciskiem opóźnionego wyłączania 5 15.

Wszystkie lampki kontrolne gasną.

Jeśli potwierdzenie nie nastąpi w ciągu 4 minut, zostaną zachowane stare ustawienia.

Wyłączenie ze względów bezpieczeństwa

Jeśli system zarządzania energią zostanie zdezaktywowany, włączony wyciąg kuchenny wyłączy się automatycznie po 12 godzinach (wentylator i oświetlenie miejsca do gotowania).

■ W celu ponownego włączenia nacisnąć przycisk wł./wył. ⏻ lub przycisk oświetlenia ♦.

Ten wyciąg kuchenny pracuje bardzo wydajnie i energooszczędnie. Przestrze-ganie następujących zasad pomaga w oszczednym użytkowaniu:

• Przy gotowaniu proszę się zatroszczyć o dobrą wentylację kuchni. Jeśli w trybie otwartego obiegu powietrza nie dopływa wystarczająca ilość powietrza, wyciąg kuchenny nie pracuje wydajnie i może dojść do zwiększenia odgłosów roboczych.
• Gotować przy możliwe małej mocy gotowania. Mniej oparów kuchennych oznacza niższy poziom wydajności wyciągu i tym samym mniejsze zużycie energii.

• Czyścić lub wymieniać filtry w regularnych odstępach czasu. Mocno zabrudzone filtry zmniejszają wydajność, zwiększają zagrożenie pożarowe i oznaczają większe ryzyko higieniczne.

• Skorzystać z funkcji Con@ctivity. Wyciąg kuchenny zostaje automatycznie włączony i wyłączony. Wyciąg kuchenny wybiera poziom wydajności optymalny dla sytuacji, troszcząc się w ten sposób o mniejsze zużycie energii.

• Jeśli wyciąg jest obsługiwany ręcznie, należy przestrzegać następujących zasad:

– Sprawdzić poziom wydajności ustawiony na wyciągu. Najczęściej wystarczający jest niski poziom wydajności. Poziom Booster stosować tylko wtedy, gdy jest to ko- nieczne.
– Przy dużej ilości oparów kuchennych przełączać z odpowiednim wyprzedzeniem na wyższy poziom roboczy. Jest to bardziej efektywne, niż próba oczyszczenia powietrza w kuchni z już rozprzestrzenionych oparów kuchennych przez przedłużenie pracy wyciągu.
– Zwrócić uwagę na to, żeby wyłą- czać wyciąg po zakończeniu goto- wania.

Jeśli powietrze w kuchni ma zostać oczyszczone po gotowaniu z pozostałych jeszcze oparów i zapachów, należy skorzystać z funkcji opóźnionego wyłączania. Po upływie wybranego czasu opóźnienia wentylator zostanie wyłączony automatycznie.

Zmiana licznika czasu pracy filtra tłuszczu

Licznik czasu pracy można dostosować do swoich przyzwyczajeń kulinarnych.

Fabrycznie okres czyszczenia jest ustawiony na 30 godzin.

• Krótszy czas (20 godzin) jest sensowny, gdy dużo się smaży.
• Także wtedy, gdy gotuje się tylko okazjonalnie, krótszy odstęp pomiędzy czyszczeniami jest godny polecenia. Dzięki temu unika się utwardzania zgromadzonego tłuszczu i utrudnionego czyszczenia.
• Dłuższy cykl czyszczenia (40 lub 50 godzin) należy wybrać, gdy gotuje się regularnie z bardzo niewielką ilością tłuszczu.

■ Wyłączyć wentylator i oświetlenie.
■ Nacisnąć równocześnie przycisk opóźnionego wyłączania 5 ¹⁵ i przycisk czasu pracy 🎯.

Miga symbol filtra tłuszczu Ⓧ i jedno ze wskazań poziomu wydajności wentylatora.

Wskazania 1 do B pokazują ustawiony czas:

wskazanie 1...... 20 godzin

wskazanie 2...... 30 godzin

wskazanie 3...... 40 godzin

wskazanie B 50 godzin

■ Wybrać krótszy czas pracy przez naciśnięcie przycisku „—“ lub dłuższy czas pracy przez naciśnięcie przycisku „+“.
■ Potwierdzić proces za pomocą przy-cisku czasu pracy 📋.

Wszystkie lampki gasną.

Jeśli potwierdzenie nie nastąpi w ciągu 4 minut, zostaną zachowane stare ustawienia.

Zmiana lub dezaktywacja licznika czasu pracy filtrów zapa-chów

Filtry zapachów są wymagane do pracy w trybie zamkniętego obiegu powietrza.

Licznik czasu pracy można dostosować do swoich przyzwyczajeń kulinarnych.

Dla trybu otwartego obiegu powietrza musi on zostać zdezaktywowany.

Fabrycznie częstotliwość wymiany jest ustawiona na 180 godzin.

■ Wyłączyć wentylator i oświetlenie.
■ Nacisnąć równocześnie przycisk „+” i przycisk czasu pracy ⓧ.

Symbol filtra zapachów ⓘ i wskazanie wydajności wentylatora migają.

Wskazania 1 do B pokazują ustawiony czas:

wskazanie 1...... 120 godzin

wskazanie 2...... 180 godzin

wskazanie 3...... 240 godzin

wskazanie B .... dezaktywacja

■ Wybrać żądany czas przez naciśnięcie przycisku „+” lub „—”.
■ Potwierdzić proces za pomocą przy-cisku czasu pracy ⓧ.

Wszystkie lampki kontrolne gasną.

Jeśli potwierdzenie nie nastąpi w ciągu 4 minut, zostaną zachowane stare ustawienia.

Dezaktywacja zarządzania energią

Proszę pamiętać, że dezaktywacja może prowadzić do podwyższonego zużycia energii.

Dezaktywacja/aktywacja zarządzania energią

■ Wyłączyć wentylator i oświetlenie.
■ Naciskać przycisk opóźnionego wyłączania ⁵ przez ok. 10 sekund, aż zaświeci się wskazanie 1 poziomu wydajności wentylatora.
■ Następnie nacisnąć po kolei:
- przycisk oświetlenia ♀,
- przycisk „—” i ponownie
- przycisk oświetlenia

Gdy system zarządzania energią jest uaktywniony, wskazania 1 i B świecą się stale.

Gdy jest zdezaktywowany, wskazania 1 i B migają.

■ W celu dezaktywacji zarządzania energią nacisnąć przycisk „—“.

Wskazania 1 i B migają.

■ W celu aktywacji nacisnąć przycisk „+“.

Wskazania 1 i B świecą się stale.

■ Potwierdzić proces przyciskiem opóźnionego wyłączania 5 ¹⁵ .

Wszystkie lampki kontrolne gasną.

Jeśli potwierdzenie nie nastąpi w ciągu 4 minut, zostaną zachowane stare ustawienia.

⚠️ Przed każdym zabiegiem czyszczenia i konserwacji odłączyć wyciąg od sieci elektrycznej (patrz rozdział „Wskazówki bezpieczeństwa i ostrzeżenia“).

Obudowa

Informacje ogólne

Powierzchnie i elementy obsługi mogą zostać uszkodzone przez nieodpowiednie środki czyszczące. Nie stosować żadnych środków czyszczących zawierających sodę, kwasy, chlor lub rozpuszczalniki. Nie stosować żadnych szorujących środków czyszczących, jak np. proszki do szorowania, mleczka do szorowania, szorujące gąbki, takie jak np. zmywaki do garnków lub używane gąbki, które zawierają jeszcze resztki środków szorujących.

⚠ Wilgoć w wyciągu może doprowadzić do uszkodzeń. Zwrócić uwagę na to, żeby do wyciągu nie dostała się żadna wilgoć.

■ Wyczyścić wszystkie powierzchnie i elementy obsługi tylko lekko zwilżoną gąbczastą ściereczką, płynem do mycia naczyń i ciepłą wodą.
■ Na koniec wytrzeć powierzchnie do sucha za pomocą miękkiego ręcznika kuchennego.

Szczególne wskazówki dotyczące powierzchni ze stali szlachetnej

Wskazówki nie obowiązują dla przycisków obsługi.

Wychodząc poza zalecenia ogólne, do czyszczenia powierzchni ze stali szlachetnej nadają się nieszorujące środki czyszczące do stali szlachetnej.

Aby zapobiec szybkiemu ponownemu zabrudzeniu, zalecane jest zastosowanie środka do pielęgnacji stali szlachetnej (do nabycia w Miele).

Szczególne wskazówki dotyczące elementów obsługi

Pod wpływem dłuższego oddziaływania zabrudzeń elementy obsługi mogą się przebarwić lub zmienić. Natychmiast usunąć zabrudzenia.

Czyszczenie za pomocą środków do czyszczenia stali szlachetnej może doprowadzić do uszkodzenia powierzchni elementów obsługi. Nie stosować do czyszczenia elementów obsługi żadnych środków przeznaczonych do czyszczenia stali szlachetnej.

Szczególne wskazówki dotyczące powierzchni szklanych

■ Wychodząc poza zalecenia ogólne, do czyszczenia powierzchni szkla- nych nadają się domowe środki czyszczące.

■ Tylny obszar okapu można wyczyścić od środka. W tym celu należy wyjąć z urządzenia filtr tłuszczu.

Licznik czasu pracy

Wyciąg zapamiętuje czas, w jakim jest w użyciu.

Licznik czasu pracy sygnalizuje przez zapalenie symbolu filtra tłuszczu ☑ lub symbolu filtra zapachów ☑, kiedy należy wyczyścić lub wymienić filtry tłuszczu lub filtry zapachów.

Licznik czasu pracy można dostosować do swoich przyzwyczajeń kulinarnych (patrz rozdział „Zmiana ustawień“).

Sprawdzanie licznika czasu pracy

Przed upływem czasu pracy można sprawdzić, ile procent czasu już upłynę- ło.

■ Wyłączyć wentylator za pomocą przycisku wł./wył. ⏻.
■ Nacisnąć i przytrzymać przycisk czasu pracy 🔒:

- jednokrotnie, w celu sprawdzenia czasu pracy filtrów tłuszczu. Zapala się symbol filtra tłuszczu 📋.

- dwukrotnie, w celu sprawdzenia czasu pracy filtrów zapachów. Zapala się symbol filtra zapachów 🌐.

Równocześnie miga jedno lub kilka wskazań poziomu wydajności wentylatora.

Ilość migających wskazań oznacza upływ czasu pracy w procentach:

wskazanie 1 25%

wskazania 1 i 2 .... 50%

wskazania 1 do 3 75%

wskazania 1 do B 100%

W przypadku wyłączenia wyciągu lub w razie braku prądu upływ czasu pracy pozostaje zapamiętany.

Filtry tłuszczu

Zagrożenie pożarowe.

Przetłuszczone filtry tłuszczu mogą się zapalić.

Czyścić filtry tłuszczu w regularnych odstępach czasu.

Metalowe filtry tłuszczu wielokrotnego użytku w urządzeniu wychwytują stałe składniki oparów kuchennych (tłuszcz, kurz itp.), zapobiegając w ten sposób zanieczyszczeniu wyciągu kuchennego.

Filtry tłuszczu muszą być czyszczone w regularnych odstępach czasu.

Mocno zabrudzone filtry tłuszczu zmniejszają wydajność odsysania i prowadzą do silnego zabrudzenia wyciągu kuchennego i kuchni.

Okresy między czyszczeniami

Zgromadzony tłuszcz utwardza się wraz z upływem czasu i utrudnia czyszczenie. Dlatego zaleca się czyszczenie filtrów tłuszczu co 3–4 tygodnie.

Licznik czasu pracy przypomina przez zapalenie symbolu filtra tłuszczu o tym, żeby regularnie czyścić filtry tłuszczu.

Wyjmowanie filtrów tłuszczu

Przy manipulacji filtr może

Może to doprowadzić do uszkodzenia filtra i miejsca do gotowania.

Przy manipulacji filtr należy pewnie trzymać w dłoni.

■ Wyciągnąć filtry tłuszczu z wnęk na przodzie obudowy.

Ręczne czyszczenie filtrów tłuszczu

■ Wyczyścić filtry tłuszczu za pomocą szczotki do mycia w ciepłej wodzie z dodatkiem płynu do mycia naczyń. Nie stosować skoncentrowanego płynu do mycia naczyń.

Niezalecane środki czyszczące

Niezalecane środki czyszczące przy regularnym stosowaniu mogą doprowadzić do uszkodzenia powierzchni filtrów.

Nie należy stosować następujących środków czyszczących:

• środki czyszczące rozpuszczające osady wapienne
• proszki lub mleczka do szorowania
• agresywne środki uniwersalne i aero- zole rozpuszczające tłuszcz
• aerozole do piekarników.

Czyszczenie filtrów tłuszczu w zmywarce do naczyń

■ Filtry tłuszczu ustawić w miarę możliwości pionowo lub pod kątem w koszu dolnym. Zwrócić uwagę na to, czy ramię spryskujące może się swo- bodnie poruszać.
■ Zastosować domowy detergent do zmywarki.
■ Wybrać program o temperaturze zmywania przynajmniej 50 °C i maksymalnie 65 °C.

Przy czyszczeniu filtrów tłuszczu w zmywarce do naczyń może, w zależności od zastosowanego detergentu, dojść do trwałych przebarwień we- wnętrznych powierzchni filtrów tłusz- czu. Nie ma to żadnego wpływu na działanie filtrów tłuszczu.

Po czyszczeniu

■ Po czyszczeniu odłożyć filtry tłuszczu do wyschnięcia na chłonnej podkładce.
■ Przy wyjętych filtrach tłuszczu należy również oczyścić z osadów tłuszczu dostępne elementy obudowy. Dzięki temu można uniknąć zagrożenia pożarowego.
■ Wsunąć z powrotem filtry tłuszczu.

Resetowanie licznika czasu pracy filtra tłuszczu

Po czyszczeniu należy zresetować licznik czasu pracy.

■ Przy włączonym wentylatorze naci- skać przycisk czasu pracy ☺ ☑ przez ok. 3 sekundy, aż będzie migać tylko wskazanie 1.

Symbol filtra tłuszczu 📍 gaśnie.

Jeśli filtry tłuszczu zostaną wyczyszczone przed upływem zadanego czasu pracy:

■ Naciskać przycisk czasu pracy ☺ ☑ przez ok. 6 sekund, aż będzie migać tylko wskazanie 1.

Wymiana filtrów tłuszczu

W wyniku regularnego korzystania i czyszczenia powierzchnie filtrujące mogą ulec zużyciu.

W przypadku stwierdzenia uszkodzeń filtry tłuszczu należy wymienić.

Filtry tłuszczu można nabyć w serwisie Miele (patrz okładka tej instrukcji użytkowania) lub w sklepach specjalistycznych Miele.

Filtry zapachów

W trybie zamkniętego obiegu powietrza dodatkowo do filtrów tłuszczu muszą zostać zastosowane dwa filtry zapachów. Wiążą one substancje zapachowe powstające przy gotowaniu.

Filtry zapachów można nabyć w sklepie internetowym Miele, w serwisie Miele (patrz okładka tej instrukcji użytkowania) lub w sklepach specjalistycznych Miele.

Oznaczenie typu można znaleźć w rozdziale „Dane techniczne”.

Zakładanie/wymiana filtrów zapa- chów

Nad filtrami tłuszczu znajdują się wnęki, do których wsuwa się filtry zapachów.

■ Zdjąć pokrywkę. Jest ona przytrzymywana przez magnesy.
■ Wyjąć filtry zapachów z opakowania.
■ Wsunąć filtry zapachów do oporu do wnęk.
■ Założyć z powrotem pokrywkę.

Okres wymiany

Filtry zapachów należy wymieniać zawsze wtedy, gdy substancje zapachowe nie są już wiązane w wystarczającym stopniu, jednak najpóźniej co 6 miesięcy.

Licznik czasu pracy przypomina przez zapalenie symbolu filtra zapachów o tym, żeby regularnie wymieniać filtry zapachów.

Resetowanie licznika czasu pracy filtra zapachów

Po wymianie licznik czasu pracy musi zostać zresetowany.

■ W tym celu przy włączonym wentylatorze należy dwukrotnie nacisnąć przycisk czasu pracy ⓘ przytrzymać go naciśniętym przez ok. 3 sekundy, aż będzie migać tylko wskazanie 1.

Symbol filtra zapachów gaśnie.

Jeśli filtry zapachów zostały wymienione przed upływem zadanego czasu pracy:

■ Nacisnąć dwukrotnie przycisk czasu pracy ⓘ przytrzymać go naciśniętym przez ok. 6 sekund, aż będzie mi gać tylko wskazanie 1.

Utylizacja filtrów zapachów

■ Wyrzucić zużyte filtry zapachów do śmieci domowych.

Filtry zapachów z możliwością rege- neracji

Dla tego wyciągu dostępne są filtry za- pachów z możliwością regeneracji. Dzięki regeneracji w piekarniku można je stosować wielokrotnie.

Podczas użytkowania przestrzegać wskazówek zawartych w przynależnej instrukcji użytkowania.

• Odgiąć na zewnątrz wypustkę np. za pomocą śrubokręta. Za wypustkę można wyciągnąć filtr zapachów w celu wyjęcia.
  ■ Wsunąć filtry zapachów do oporu do wnęk.
  ■ Założyć z powrotem pokrywkę.

Kontakt w przypadku wystą- pienia usterki

W razie wystąpienia usterek, których nie można usunąć samodzielnie, proszę powiadomić np. sprzedawcę Miele lub serwis Miele.

Wizytę technika serwisowego Miele można zamówić online na stronie www.miele.pl w zakładce Serwis.

Dane kontaktowe serwisu Miele znajdują się na końcu tego dokumentu.

Serwis wymaga podania oznaczenia modelu i numeru fabrycznego urządzenia (Fabr./SN/Nr.). Obie te informacje znajdują się na tabliczce znamionowej.

Pozycja tabliczki znamionowej

Tabliczka znamionowa znajduje się na obudowie i staje się widoczna po zdjęciu pokrywki wnęk filtrów zapachów.

Gwarancja

Okres gwarancji wynosi 2 lata.

Dalsze informacje można znaleźć w warunkach gwarancji dostarczonych wraz z urządzeniem.

Przed instalacja

⚠️ Przed instalacją należy zapoznać się z wszystkimi zaleceniami za-mieszczonymi w niniejszym rozdziale oraz w rozdziale „Wskazówki bezpie-czeństwa i ostrzeżenia”.

Zalecenia montażowe

• Aby uzyskać optymalne wychwytywanie oparów kuchennych należy pamiętać, że wyciąg kuchenny powinien być zamontowany pośrodku płyty do gotowania, bez przesunięcia na boki.
• W miarę możliwości miejsce do gotowania powinno być mniejsze niż wyciąg. Maksymalnie miejsce do gotowania powinno być tej samej szerokości.
• Miejsce montażu musi być bezproblemowo dostępne. Także na wypadek ewentualnej interwencji serwisowej wyciąg musi być dostępny bez przeszkód i demontowalny. Proszę o tym pamiętać na przykład przy rozmieszczaniu szafek, regałów, elementów maskujących i dekoracyjnych w otoczeniu wyciągu.

Materialy instalacyjne

08565780

1 króciec wydmuchowy

dla przewodu wylotowego ∅ 150 mm.

08272520

1 klapa przeciwzwrotna

do zabudowy w króćcu wylotowym silnika (nie w trybie zamkniętego obiegu powietrza). W zależności od wykonania urządzenia klapa przeciwzwrotna jest już zamontowana.

do zakrycia szczeliny pomiędzy tyłem urządzenia i ścianą

6 wkrętów 4 x 15 mm

4 śruby M4 x 16 mm

Poszczególne kroki montażowe są opisane na planie montażowym.

Materiały instalacyjne dla trybu zamkniętego obiegu powietrza

Dla trybu zamkniętego obiegu powietrza wymagane jest poniższe wyposażenie dodatkowe.

Zestaw montażowy DUU 15x

zawiera króciec kierunkowy, wąż i opa- ski zaciskowe (DUU 150 dla góry szafki lub DUU 151 dla boków lub frontu szafki)

01056271

07502740

dna3m1c

Dalsze materiały instalacyjne

(wyposażenie dodatkowe)

Listwy wyrównawcze DASL 38

Listwy wyrównawcze są potrzebne, gdy ten wyciąg zastępuje urządzenie serii DA 35xx lub DA 36xx i istniejąca szafka ma być dalej używana. Za pomocą listew wyrównawczych można dopasować boki szafki na wysokość.

Panel wyrównawczy DASB 60, DASB 90

Za pomocą panelu wyrównawczego można dopasować wysokość z tyłu wyciągu np. do poziomu płytek cera-micznych. Panel wyrównawczy może zostać również zamontowany z listwą dystansową.

Wymiary urządzenia

Rysunek 1: DAS 4640 w szafce o szerokości 600 mm.

Rysunek nie jest wykonany w skali

Rysunek 2: DAS 4940 w szafce o szerokości 900 mm.

da5083b

Rysunek nie jest wykonany w skali

Dla widoku bocznego patrz rysunek 1

Przypisy dla rysunków 1 i 2:

① Zawieszki są przeznaczone do szafek o grubości ścianek od 16 do 19 mm.
② Przyłącze wylotowe alternatywnie do tyłu.
③ Wycięcie w trybie otwartego lub zamkniętego obiegu powietrza z zestawem do przebudowy DUU 150

④ Szafka górna po montażu może zostać zaopatrzona w ściankę pośrednią. Muszą przy tym pozostać dostępne wnęki na filtry tłuszczu, a w trybie zamknięte-go obiegu powietrza na filtry zapachów.

Odstęp pomiędzy miejscem do gotowania i wyciągiem kuchennym (S)

⚠️ Niebezpieczeństwo uszkodzeń przez wysoką temperaturę.

Ciepło unoszące się na kuchenką gazową może uszkodzić wyciąg kuchenny.

Montaż nad kuchenką gazową jest niedozwolony.

Przy wybieraniu odstępu pomiędzy urządzeniem do gotowania i dolną krawędzią wyciągu kuchennego przestrzegać wskazówek producenta urządzenia do gotowania.

Jeśli nie są tam podane żadne większe odstępy, należy zachować poniższe odstępy bezpieczeństwa.

Proszę przy tym również przestrzegać zaleceń zamieszczonych w rozdziale „Wskazówki bezpieczeństwa i ostrzeżenia”.

Urządzenie do gotowania Odstęp S przynajmniej
Kuchenka elektryczna 450 mm
Grill elektryczny, frytownica elektryczna 650 mm

Przewód wylotowy

⚠️ Przy jednoczesnym działaniu wyciągu wraz z paleniskami pobierającymi powietrze z pomieszczenia zachodzi szczególnie duże niebezpieczeństwo zatrucia!

Proszę bezwzględnie przestrzegać zaleceń zamieszczonych w rozdziale „Wskazówki bezpieczeństwa i ostrzeżenia”.

W razie wątpliwości należy zlecić potwierdzenie bezpieczeństwa użytkowania przez kompetentnego kominiarza.

Do ułożenia przewodu wylotowego stosować wyłącznie gładkie rury lub elastyczne węże wylotowe z materiałów niepalnych.

W celu osiągnięcia najwyższej możliwej wydajności i niewielkich hałasów przepływu powietrza, należy przestrzegać następujących zasad:

• Średnica przewodu wylotowego nie powinna być mniejsza niż przekrój króćca wylotowego (patrz rozdział „Wymiary urządzenia“). Obowiązuje to w szczególności przy zastosowaniu kanałów płaskich.
• Przewód wylotowy w miarę możliwości musi być krótki i prosty.
• Stosować wyłącznie łuki o dużych promieniach.
• Przewód wylotowy nie może być za- łamany ani ściśnięty.
• Wszystkie połączenia muszą być trwałe i szczelne.

- Jeśli przewód wylotowy jest zaopatrzony w klapy, klapy te muszą zostać otwarte, gdy wyciąg jest włączany.

Każde utrudnienie przepływu powietrza zmniejsza wydajność wentylacji i zwiększa odgłosy pracy.

Komin wylotowy

Gdy powietrze wylotowe jest odprowadzane do komina wylotowego, króciec wydmuchowy musi być skierowany w stronę przepływu.

Gdy komin wylotowy jest używany przez kilka urządzeń wentylacyjnych, przekrój komina wylotowego musi być wystarczająco duży.

Klapa przeciwzwrotna

■ Zastosować klapę przeciwzwrotną w systemie wylotowym.

Klapa przeciwzwrotna troszczy się o to, żeby przy wyłączonym wyciągu nie zachodziła niepożądana wymiana powietrza pomiędzy pomieszczeniem a otoczeniem zewnętrznym.

Gdy powietrze wylotowe jest odprowadzane na zewnątrz, zalecamy instalację wywietrznika ściennego Miele lub przepustu dachowego Miele (wyposażenie dodatkowe). Dysponują one zintegrowaną klapą przeciwzwrotną.

W razie gdyby Państwa system wylotowy nie dysponował klapą przeciwzwrotną, taka klapa jest dołączona do wyciągu.

Klapę przeciwzwrotną zakłada się w króćcu wylotowym wentylatora.

Woda kondensacyjna

Gdy przewód wylotowy jest poprowadzony np. przez zimne pomieszczenia lub poddasza, ze względu na różnicę temperatur w przewodzie wylotowym może się tworzyć woda kondensacyjna. Aby zmniejszyć różnicę temperatur, należy zaizolować przewód wylotowy.

Gdy przewód wylotowy jest ułożony poziomo, należy zapewnić spadek o wielkości przynajmniej 1 cm na metr. Spa-dek zapobiega wpływaniu wody do wyciągu kuchennego.

Obok odpowiedniego zaizolowania przewodu wylotowego zaleca się zainstalowanie separatora kondensatu, który zbiera i odparowuje wodę kondensacyjną.

Separatory kondensatu są dostępne jako wyposażenie dodatkowe dla przewodów wylotowych o średnicy 125 mm lub 150 mm.

Separator kondensatu musi zostać zainstalowany pionowo i w miarę możliwości blisko nad króścem wydmuchowym wyciągu kuchennego. Strzałka na obudowie wskazuje kierunek wydmuchu.

Miele nie przejmuje odpowiedzialności za usterki w działaniu lub szkody, które zostaną spowodowane przez niewystarczające odprowadzanie powietrza.

Tłumik

Dla dodatkowego wyciszenia dźwięku w przewodzie wylotowym można założyć tłumik (wyposażenie dodatkowe).

W trybie otwartego obiegu powietrza tłumik należy umieścić pomiędzy króćcem wydmuchowym i kratką wylotową ②. Sprawdzić przestrzeń montażową.

W trybie otwartego obiegu powietrza tłumik wycisza zarówno hałas wentylatora wydostający się na zewnątrz, jak również hałasy zewnętrzne, które dostają się kuchni przez przewód wylotowy (np. hałas uliczny). W tym celu tłumik powinien zostać umieszczony możliwie blisko przed wylotem ①.

Podłączenie elektryczne

Wyciąg kuchenny jest seryjnie wyposażony we wtyczkę do podłączenia do gniazda ochronnego.

Jeśli gniazdo nie jest swobodnie dostępne lub przewidziane zostało przyłącze stałe, proszę się upewnić, że po stronie instalacji dostępne jest urządzenie rozłączające wszystkie bieguny.

Zagrożenie pożarowe przez prze- ie.

Praca wyciągu kuchennego za po- średnictwem gniazd wielokrotnych i przedłużaczy może doprowadzić do przeciążenia kabla.

Ze względów bezpieczeństwa nie należy stosować żadnych gniazd wielokrotnych ani przedłużaczy.

Instalacja elektryczna musi być wykonana zgodnie z obowiązującymi normami.

Ze względów bezpieczeństwa zalecamy zabezpieczenie obwodu elektrycznego, do którego przyłączony jest wyciąg kuchenny, za pomocą wyłącznika różnicowoprawodowego (RCD) typu 📋.

Uszkodzony przewód przyłączeniowy może zostać wymieniony wyłącznie na specjalny przewód przyłączeniowy takiego samego typu (dostępny w serwisie Miele). Ze względów bezpieczeństwa wymiana może zostać dokonana wyłącznie przez wykwalifikowanego fachowca lub serwis Miele.

Informacje dotyczące wartości znamionowych i odpowiedniego zabezpieczenia są zamieszczone w tej instrukcji użytkowania lub na tabliczce znamionowej. Porównać te dane z danymi przyłą-

cza elektrycznego w miejscu instalacji. W razie wątpliwości należy zasięgnąć opinii elektroinstalatora.

Możliwa jest czasowa lub stała praca na autonomicznym lub niezsynchronizowanym z siecią systemie zasilania (jak np. mikrosieci, systemy rezerwowe). Warunkiem dla takiej eksploatacji jest, żeby system zasilania odpowiadał specyfikacji EN 50160 lub porównywalnej. Środki ochronne przewidziane w instalacji domowej i w tym produkcie Miele muszą być zapewnione w swojej funkcji i działaniu również w trybie pracy autonomicznej lub niezsynchronizowanej z siecią, albo muszą być zastąpione przez równoważne środki w instalacji. Patrz np. aktualna publikacja VDE-AR-E 2510-2.

Silnik wentylatora 90 W
Oświetlenie miejsca do gotowania 3 W
Całkowita moc przyłączeniowa 93 W
Napięcie, częstotliwość prądu AC 230 V, 50 Hz
Zabezpieczenie 10 A
Długość przewodu przyłączeniowego 1,5 m
Cieżar
DAS 4640 12 kg
DAS 4940 15 kg

Moduł WiFi

Częstotliwość 2,400–2,4835 GHz
Maksymalna moc nadawania < 100 mW

Wyposażenie dodatkowe dla trybu zamkniętego obiegu powietrza

Dla trybu zamkniętego obiegu powietrza wymagany jest zestaw montażowy DUU 150 lub DUU 151 i filtry zapachów DKF 31-P lub DFK 31-R (z możliwością regeneracji). Opakowanie zawiera 2 filtry zapachów.

Deklaracja zgodności

Niniejszym Miele oświadcza, że ten wyciąg spełnia wymagania Dyrektywy 2014/53/WE.

Pełny tekst deklaracji zgodności WE jest dostępny pod jednym z poniższych adresów internetowych:

• Produkty, Pobieranie, na stronie www.miele.pl
• Serwis, Materiały informacyjne, na stronie www.miele.pl/domestic/materialy-informacyjne-miele-385.htm przez podanie nazwy produktu lub numeru fabrycznego

Wskazówka do testów porównawczych

Ustalenie efektywności energetycznej musi się odbywać w trybie otwartego obiegu powietrza. Fabrycznie ustawiony jest tryb zamkniętego obiegu powietrza. Przestawienie na tryb otwartego obiegu powietrza następuje przez dezaktywację licznika czasu pracy dla filtra/filtrów zapachów (patrz „Pierwsze uruchomienie“).

Karta produktu do okapów nadkuchennych dla gospodarstw domowych

w odniesieniu do rozporządzenia delegowanego Komisji (UE) nr 65/2014 oraz rozporządzenia nr 66/2014

MIELE
Identyfikator modelu DAS 4640
Roczne zużycie energii (AEC hood ) 27,4 kWh/rok
Klasa efektywności energetycznej A+
Wskaźnik efektywności energetycznej (EEI hood ) 38,5
Wydajność przepływu dynamicznego (FDE hood ) 37,3
Klasa wydajności przepływu dynamicznego
A (największa efektywność) do G (najmniejsza efektywność) A
Sprawność oświetlenia (LE hood ) 105,0 lx/W
Klasa sprawności oświetlenia
A (największa efektywność) do G (najmniejsza efektywność) A
Efektywność pochłaniania zanieczyszczeń 86,2%
Klasa efektywności pochłaniania zanieczyszczeń
A (największa efektywność) do G (najmniejsza efektywność) B
Natężenie przepływu powietrza mierzone w optymalnym punkcie pracy	362,2 m3/h
Natężenie przepływu powietrza (minimalna wydajność)	183 m3/h
Natężenie przepływu powietrza (maksymalna wydajność)	380 m3/h
Natężenie przepływu powietrza (tryb intensywny lub turbo)	600 m3/h
Maks. natężenie przepływu powietrza ( Qmax )	600 m3/h
Ciśnienie powietrza mierzone w optymalnym punkcie pracy 365 Pa
Poziom hałasu jako hałas emitowany w postaci fal akustycznych odnie-sionych do A (minimalna wydajność)	37 dB
Poziom hałasu jako hałas emitowany w postaci fal akustycznych odnie-sionych do A (maksymalna wydajność)	52 dB
Poziom hałasu jako hałas emitowany w postaci fal akustycznych odnie-sionych do A (tryb intensywny i turbo)	64 dB
Pobór mocy mierzony w optymalnym punkcie pracy 98,5 W
Zużycie energii elektrycznej w trybie wyłączenia ( Po )	W
Zużycie energii elektrycznej w trybie czuwania ( Ps ) 0,30 W
Moc nominalna systemu oświetlenia 3,0 W
Średnie natężenie oświetlenia zapewnianego przez system oświetlenia na powierzchni płyty grzejnej	315 lx
Współczynnik upływu czasu 0,7

Karta produktu do okapów nadkuchennych dla gospodarstw domowych

w odniesieniu do rozporządzenia delegowanego Komisji (UE) nr 65/2014 oraz rozporządzenia nr 66/2014

MIELE
Identyfikator modelu DAS 4940
Roczne zużycie energii (AEC hood ) 24,8 kWh/rok
Klasa efektywności energetycznej A++
Wskaźnik efektywności energetycznej (EEI hood ) 33,6
Wydajność przepływu dynamicznego (FDE hood ) 39,8
Klasa wydajności przepływu dynamicznego
A (największa efektywność) do G (najmniejsza efektywność) A
Sprawność oświetlenia (LE hood ) 95,0 lx/W
Klasa sprawności oświetlenia
A (największa efektywność) do G (najmniejsza efektywność) A
Efektywność pochłaniania zanieczyszczeń 86,2%
Klasa efektywności pochłaniania zanieczyszczeń
A (największa efektywność) do G (najmniejsza efektywność) B
Natężenie przepływu powietrza mierzone w optymalnym punkcie pracy	388,7 m3/h
Natężenie przepływu powietrza (minimalna wydajność)	203 m3/h
Natężenie przepływu powietrza (maksymalna wydajność)	404 m3/h
Natężenie przepływu powietrza (tryb intensywny lub turbo)	627 m3/h
Maks. natężenie przepływu powietrza ( Qmax )	627 m3/h
Ciśnienie powietrza mierzone w optymalnym punkcie pracy 381 Pa
Poziom hałasu jako hałas emitowany w postaci fal akustycznych odnie-sionych do A (minimalna wydajność)	36 dB
Poziom hałasu jako hałas emitowany w postaci fal akustycznych odnie-sionych do A (maksymalna wydajność)	51 dB
Poziom hałasu jako hałas emitowany w postaci fal akustycznych odnie-sionych do A (tryb intensywny i turbo)	62 dB
Pobór mocy mierzony w optymalnym punkcie pracy 103,4 W
Zużycie energii elektrycznej w trybie wyłączenia ( Po )	W
Zużycie energii elektrycznej w trybie czuwania ( Ps ) 0,30 W
Moc nominalna systemu oświetlenia 3,0 W
Średnie natężenie oświetlenia zapewnianego przez system oświetlenia na powierzchni płyty grzejnej	285 lx
Współczynnik upływu czasu 0,6

Miele Sp. z o.o.

ul. Czerniakowska 87A

00-718 Warszawa

Tel. [phone]

www.miele.pl

Miele & Cie. KG
