SNZB-04 - Niekategoryzowane Sonoff - Bezpłatna instrukcja obsługi

Typ produktu	Czujnik ruchu Zigbee
Model	SNZB-04
Marka	Sonoff
Zasilanie	Bateria CR2450 3V
Wymiary (szer. x wys. x gł.)	35 x 35 x 22 mm
Waga z baterią	20 g
Komunikacja	Zigbee 3.0
Zasięg w otwartej przestrzeni	Do 30 m
Zakres temperatury pracy	-10°C do 50°C
Wilgotność otoczenia	Do 85% RH (bez kondensacji)
Typ czujnika	Pasywny podczerwieni (PIR)
Kąt detekcji	120°
Odległość detekcji	Do 7 m
Wskaźnik LED	Niebieski (sygnalizacja parowania/działania)
Przycisk	Reset / parowanie (na obudowie)
Montaż	Na ścianie (w zestawie taśma montażowa) lub na stole
Kompatybilne bramki	Sonoff Zigbee Bridge, inne bramki Zigbee (np. Conbee, Hubitat)
Aplikacja mobilna	eWeLink (wymaga bramki)
Funkcje	Wykrywanie ruchu, powiadomienia push, automatyzacja (sceny, harmonogramy)
Bezpieczeństwo	Nie narażać na działanie wody ani wilgoci; używać w suchych pomieszczeniach
Czyszczenie i konserwacja	Czyścić suchą szmatką; wymieniać baterię co 1-2 lata w zależności od częstotliwości użycia
Części zamienne	Bateria CR2450 (łatwo dostępna)

Często zadawane pytania - SNZB-04 Sonoff

Co to jest Sonoff SNZB-04?

Sonoff SNZB-04 to bezprzewodowy czujnik ruchu pracujący w standardzie Zigbee. Służy do wykrywania ruchu w pomieszczeniu i może być używany w automatyce domowej z odpowiednią bramką.

Jak sparować czujnik z bramką?

Aby sparować, należy: 1) Włożyć baterię do czujnika. 2) Przejść do aplikacji eWeLink i dodać nowe urządzenie. 3) Przytrzymać przycisk na czujniku przez 5 sekund, aż LED zacznie migać. 4) Potwierdzić w aplikacji. Czujnik powinien się połączyć.

Jaka bateria jest używana w czujniku?

Czujnik SNZB-04 jest zasilany baterią litową CR2450 3V. Jest to standardowy model, łatwo dostępny w sklepach.

Jak długo działa bateria w czujniku?

Bateria w czujniku SNZB-04 może pracować od 1 do 2 lat w zależności od częstotliwości wykrywania ruchu oraz ustawień czułości.

Czy mogę używać czujnika bez bramki Zigbee?

Nie, czujnik SNZB-04 wymaga bramki Zigbee (np. Sonoff Zigbee Bridge) do komunikacji z siecią Wi-Fi i aplikacją eWeLink. Bez bramki czujnik nie będzie działał.

Jak zresetować Sonoff SNZB-04?

Aby zresetować, naciśnij i przytrzymaj przycisk na czujniku przez około 10 sekund. LED zacznie szybko migać, co oznacza reset do ustawień fabrycznych.

Czy czujnik jest wodoodporny?

Nie, czujnik SNZB-04 nie jest wodoodporny ani odporny na wilgoć. Powinien być używany wyłącznie w suchych pomieszczeniach wewnątrz budynków.

Jaki jest zasięg czujnika SNZB-04?

Zasięg detekcji ruchu wynosi do 7 metrów przy kącie 120°. Zasięg komunikacji Zigbee z bramką to do 30 metrów w otwartej przestrzeni.

Czy można ustawić scenariusze automatyzacji z czujnikiem?

Tak, po sparowaniu z bramką w aplikacji eWeLink możesz tworzyć scenariusze, np. włączenie światła po wykryciu ruchu lub wysłanie powiadomienia.

Gdzie najlepiej zamontować czujnik?

Czujnik należy zamontować w miejscu, gdzie ruch jest najłatwiejszy do wykrycia, np. na ścianie na wysokości 1,8-2,2 m z dala od przeszkód. Unikaj montażu w pobliżu okien, grzejników lub klimatyzatorów.

INSTRUKCJA OBSŁUGI SNZB-04 Sonoff

Bezprzewodowy czujnik okien/drzwi

Urządzenie może być połączone z mostkiem SONOFF ZigBee aby komunikować się z innymi urządzeniami.

Urządzenie może działać z innymi urządzeniami gateway wspierającymi bezprzewodowe protokoły ZigBee 3.0

Instrukcja obsługi

1. Pobierz aplikację

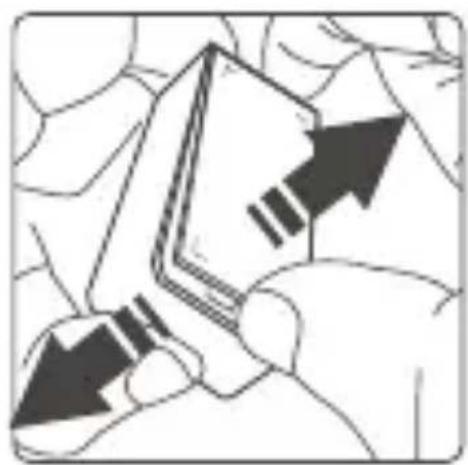

1. Wyciągnij arkusz izolacyjny akumulatora

3. Dodaj kolejne urządzenia

Podłącz mostek przed dodaniem kolejnego urządzenia

Uruchom aplikację eWeLink, wybierz mostek, który chcesz połączyć, naciśnij "Add" aby dodać kolejne urządzenie. Przytrzymaj następnie przycisk "RST" przez 5 sekund, aż dioda będzie migać trzykrotnie. Oznacza to, że urządzenie weszło w tryb parowania.

Jeśli dodanie urządzenia się nie powiodło, przenieś je bliżej do mostka.

Parametry

Model	SNZB-04
Model akumulatora	CR2032(3V)
Łączność bezprzewodowa	ZigBee (IEEE 802.15.4)
Przepływ prądu	2uA
Emisja	15mA
Przerwa montażowa	10mm
Temperatura robocza	010 ~40
Wilgoć robocza	10-90%RH (bez kondensacji)
Materiał	PC
Wymiary	Nadajnik: 47x27x13.5mmMagnes: 32x15.6x13mm

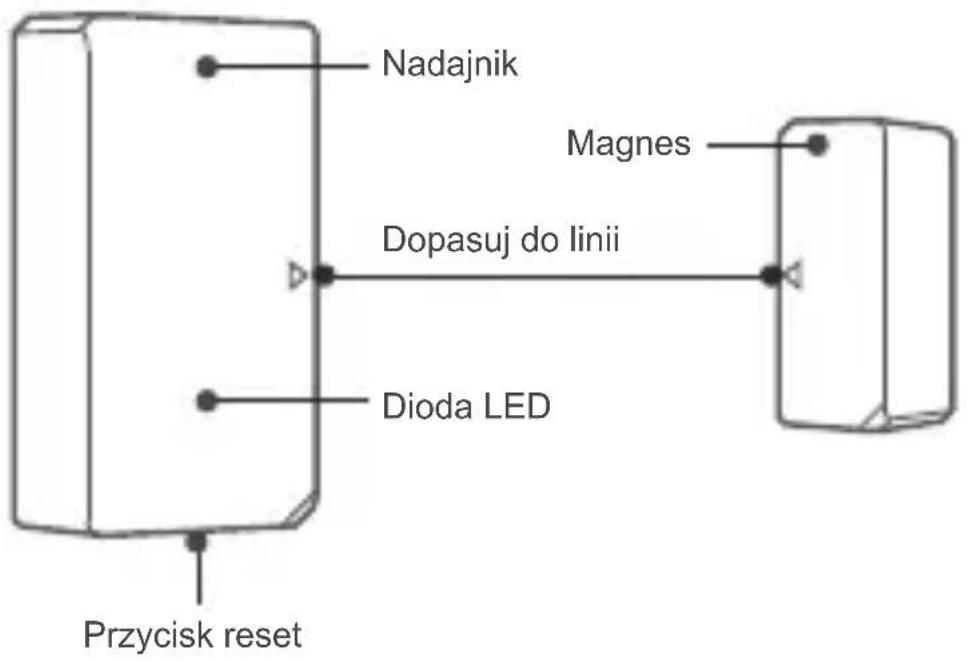

Budowa urządzenia

Cechy urządzenia

SNZB-04 jest czujnikiem wykrywającym za pomocą magnesu kiedy drzwi lub okno jest otwierane. Po połączeniu go z mostkiem, można tworzyć sceny oraz aktywować inne urządzenia w zależności od tego, czy zostało otwarte drzwi lub okno.

Mostek SONOFF ZigBee pozwala na łączenie kilku urządzeń jednocześnie

Włącz mostek, wejdź na jego stronę w aplikacji eWeLink, naciśnij "Add". Ustaw urządzenie, które ma być sparowane i poczekaj, aż proces się zakończy.

Usuwanie przypisanych urządzeń

Przytrzymaj przycisk reset na przypisanym urządzeniu przez 5s, aż dioda LED będzie migać trzykrotnie. Urządzenie zostanie odłączone od mostka i usunięte z listy.

Użytkownicy mogą usunąć przypisane urządzenie bezpośrednio na stronie "sub-device" w aplikacji.

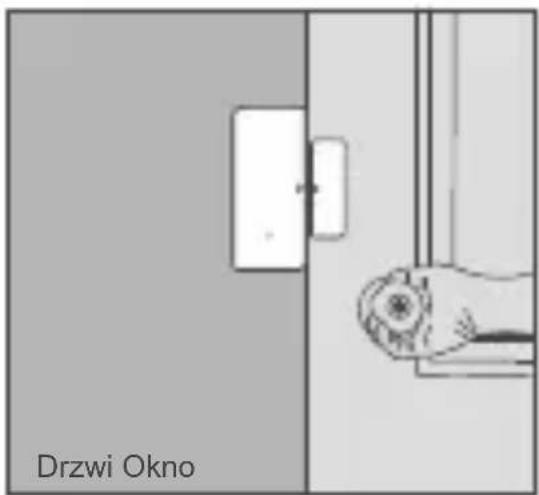

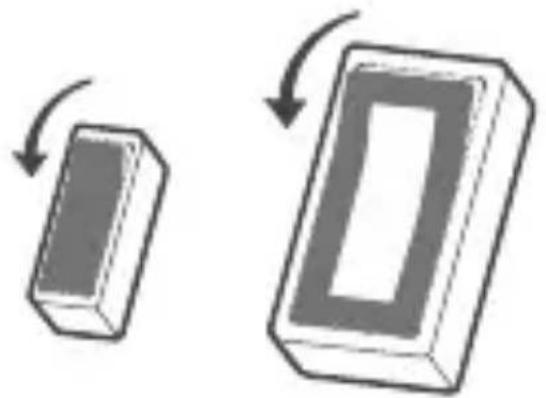

Metody montażu

1 Położ urządzenia na biurku.

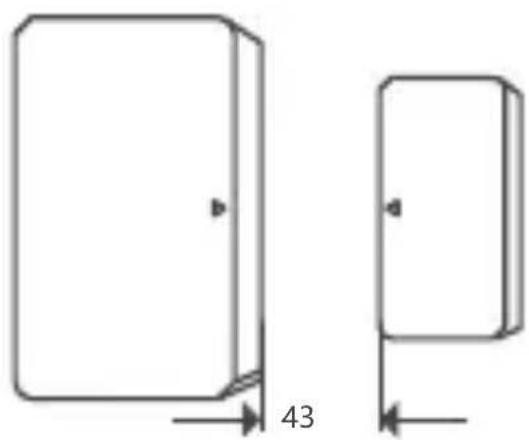

2 Podczas montażu, staraj się by linia na magnesie była na tym samym poziomie co nadajnik.

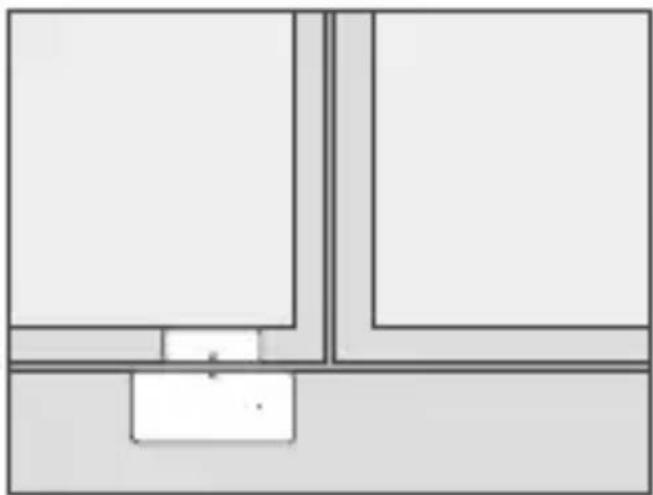

3 Oba elementy powinny być zamontowane osobno na skrzydle i na ścianie.

Przerwa pomiędzy urządzeniami powinna być mniejsza niż 10mm, gdy drzwi lub okno są zamknięte.

Waga urządzenia wynosi mniej niż 1kg.

Urządzenie powinno być montowane na wysokości mniejszej niż 2m.

Zastosowanie

• Nie należy montować urządzenia po zewnętrznej stronie.
• Nie należy montować na nierównej powierzchni, oraz takiej narażonej na deszcz lub wilgoć.
• Nie należy montować w pobliżu kabli lub magnetycznych obiektów.

Uproszczona deklaracja zgodności

Produkt: Inteligentny czujnik otwarcia okien i drzwi

Model: SNZB-04

Wyrób jest zgodny z dyrektywą Parlamentu Europejskiego i Rady 2014/53/UE z dnia 16 kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylającą dyrektywę 1999/5/WE.

Deklaracja zgodności dostępna na stronie internetowej:

https://files.innpro.pl/SONOFF

Częstotliwość radiowa:

WiFi: 2412-2472MHz

ZigBee: 2405-2480MHz

Maksymalna moc częstotliwości radiowej: ≤20dBm

Ochrona środowiska

Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być umieszczany łącznie z innymi odpadami komunalnymi.

Podlega on selektywnej zbiórce i recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego. System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został zakupiony.

Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez producenta.

Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na stronie internetowej https://serwis.innpro.pl/gwarancja.

Kod pocztowy: 518000

Strona domowa: sonoff.tech

MADE IN CHINA
