Typ produktu	Czujnik ruchu Zigbee
Model	SNZB-06P
Marka	Sonoff
Zasilanie	Bateria litowa CR2450, 3V
Żywotność baterii	Do 1 roku (w zależności od użytkowania)
Łączność	Zigbee 3.0
Zasięg detekcji	Do 8 metrów
Kąt detekcji	170°
Temperatura pracy	-10°C do 50°C
Wilgotność	≤95% RH (bez kondensacji)
Wymiary	45 x 45 x 28 mm
Waga	Ok. 40 g (z baterią)
Materiał obudowy	Tworzywo sztuczne (ABS)
Montaż	Na ścianie lub suficie (taśma dwustronna lub wkręty)
Kompatybilność	Wymaga bramki Zigbee (np. Sonoff ZBBridge)
Aplikacja	eWeLink (iOS/Android)
Funkcje	Wykrywanie ruchu, tryb oszczędzania energii, powiadomienia push
Certyfikaty	CE, FCC
Kolor	Biały
Gwarancja	2 lata
Serwis i naprawy	Kontakt z producentem lub autoryzowanym serwisem
Czyszczenie	Przecierać suchą, miękką szmatką; unikać wilgoci

Często zadawane pytania - SNZB-06P Sonoff

Jak zresetować czujnik Sonoff SNZB-06P do ustawień fabrycznych?

Aby zresetować czujnik, przytrzymaj przycisk na obudowie przez około 5 sekund, aż dioda LED zacznie migać. Następnie zwolnij przycisk. Czujnik zostanie zresetowany i gotowy do ponownego parowania.

Jak wymienić baterię w SNZB-06P?

Ostrożnie otwórz obudowę czujnika (może być potrzebny mały śrubokręt). Wyjmij starą baterię CR2450 i włóż nową, zachowując polaryzację (+ do góry). Zamknij obudowę.

Jak sparować czujnik z bramką Zigbee?

W aplikacji eWeLink wybierz opcję dodania urządzenia. Wprowadź bramkę w tryb parowania. Następnie przytrzymaj przycisk na czujniku przez 3 sekundy, aż dioda zacznie migać. Czujnik zostanie automatycznie wykryty.

Jaki jest zasięg detekcji czujnika?

Zasięg detekcji wynosi do 8 metrów przy kącie detekcji 170°. Rzeczywisty zasięg może się różnić w zależności od warunków otoczenia.

Czy SNZB-06P działa z bramkami innych producentów?

Czujnik jest zgodny ze standardem Zigbee 3.0 i powinien działać z bramkami innych producentów obsługującymi ten standard, ale zalecamy używanie bramki Sonoff (np. ZBBridge) dla pełnej funkcjonalności.

Jak sprawdzić poziom baterii w czujniku?

Poziom baterii można sprawdzić w aplikacji eWeLink. Gdy bateria jest niska, otrzymasz powiadomienie push.

Czy czujnik można używać na zewnątrz?

Czujnik jest przeznaczony do użytku wewnętrznego. Nie jest wodoodporny ani odporny na ekstremalne temperatury.

Jak zamontować czujnik na ścianie?

Użyj dołączonej taśmy dwustronnej lub przykręć podstawę czujnika do powierzchni za pomocą wkrętów. Upewnij się, że czujnik jest zamontowany pionowo i w odpowiedniej wysokości (np. 2-2,5 m).

Co oznacza migająca dioda LED na czujniku?

Miganie diody LED sygnalizuje, że czujnik jest w trybie parowania lub że została wykryta komunikacja. Stałe świecenie może oznaczać normalną pracę lub błąd – sprawdź instrukcję.

Jakie są wymiary i waga czujnika?

Wymiary: 45 x 45 x 28 mm. Waga z baterią: ok. 40 g.

INSTRUKCJA OBSŁUGI SNZB-06P Sonoff

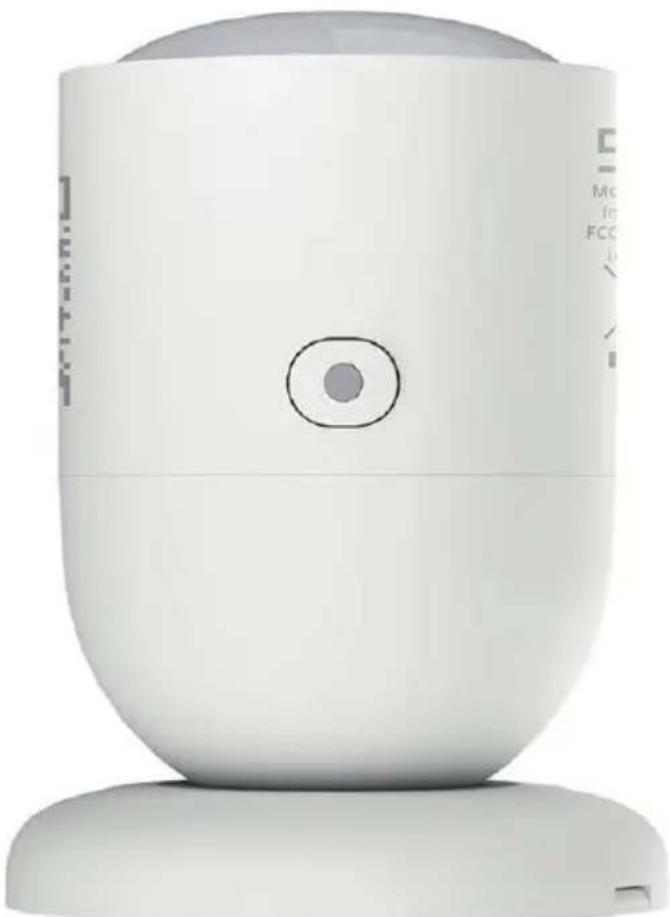

Inteligentny Czujnik Obecności Ludzkiej ZigBee Sonoff SNZB-06P

Instrukcja obsługi

SNZB-O6P to czujnik obecności ludzkiej oparty na technologii mikrofalowej 5.8G, który realizuje funkcję wykrywania obecności człowieka poprzez aktywne wykrywanie ruchu otoczenia i ludzkiego oddechu. Pozwala to skutecznie uniknąć kłopotliwej sytuacji, w której światło jest automatycznie wyłączane, gdy ludzie są na miejscu, dzięki czemu życie domowe staje się bardziej inteligentne.

Radar mikrofalowy

Wykrywanie obecności

Wykrywanie światła

Inteligentne połączenie

* Charakterystyka funkcjonalna zależy od funkcjonalności bramki Zigbee.
* Urządzenie nadaje się wyłącznie do montażu na wysokości ≤2 m.

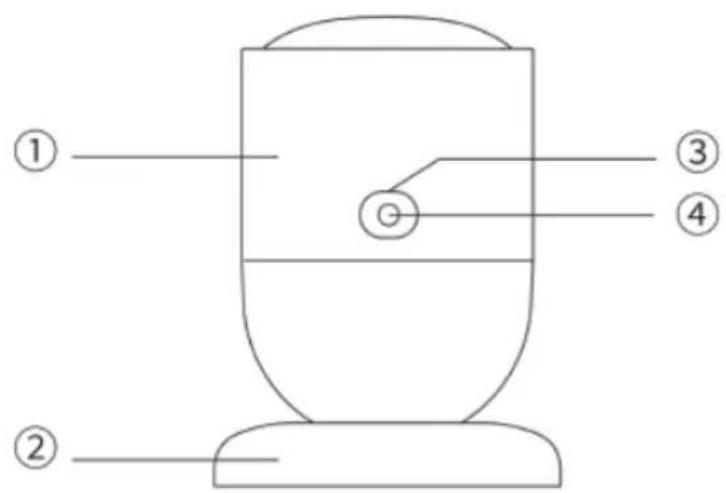

1 Czujnik obecności ludzkiej
2 Podstawa magnetyczna
3 Przycisk
4 Wskaźnik LED (czerwony)
5 Interfejs wejścia zasilania (typ C)

Wskaźnik LED

Stan wskaźnika LED	Opis
Miga powoli przez 180 sekund	Włączenie zasilania i przytrzymanie przycisku przez 5 s w celu przejścia do trybu parowania
Świeci przez 3 sekundy, a następnie gaśnie	Pomyślne sparowanie
Miga powoli i gaśnie	Błąd dystrybucji/ przekroczenie limitu czasu
Szybkie jednokrotne mignięcie	Nie dodano do bramki; naciśnij przycisk
Szybkie dwukrotne mignięcie	Dodano do bramki; status online, naciśnij przycisk
Miga powoli przez 30 sekund	Nieprawidłowa komunikacja

Specyfikacja

Model: SNZB-06P

MCU: EFR32MG22

Wejście: 5V 1A

Materialy obudowy: PC+ABS

Połączenie bezprzewodowe: Zigbee 3.0 (IEEE802.15.4)

Czas parowania: 180s

Zasięg komunikacji: Środowisko wewnętrzne 30m

Zastosowanie: Wewnątrz

Temperatura pracy: -10°C \~ 60°C

Wilgotność pracy: 0 \~ 90% wilgotności względnej, bez kondensacji

Wysokość robocza: mniej niż 5000 m

Certyfikaty: CE/FCC/ISED/RoHS

Norma wykonawcza: EN IEC 62368-1

Pobierz aplikację eWeLink i dodaj bramkę SONOFF Zigbee.

Pobierz aplikację "eWeLink" ze sklepu Google Play lub Apple App Store.

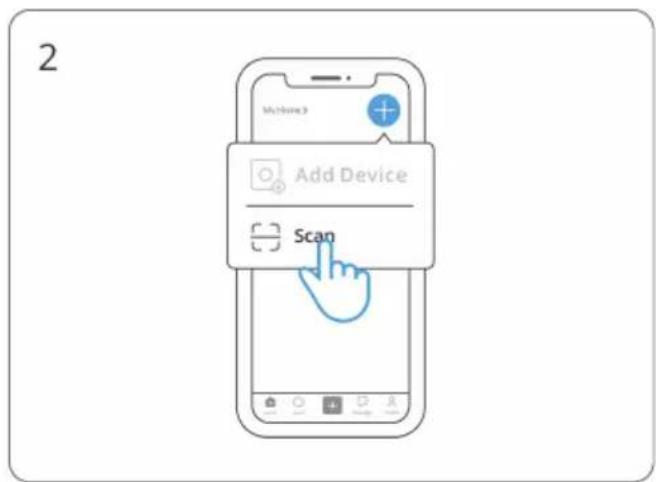

Zeskanuj kod QR, aby dodać urządzenie.

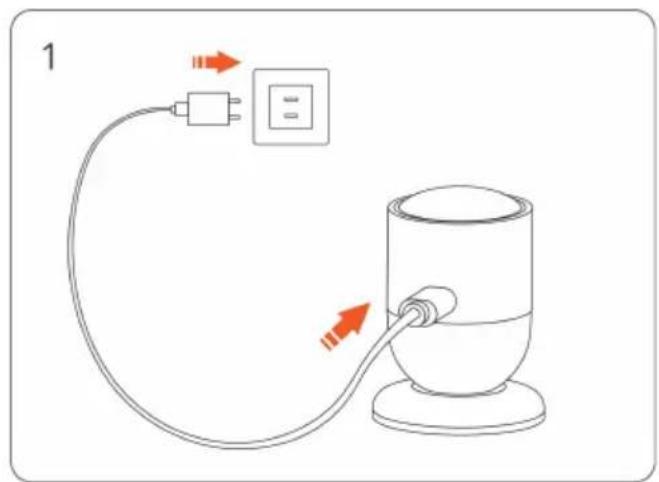

Włącz urządzenie.

Wejdź w tryb skanowania kodu QR".

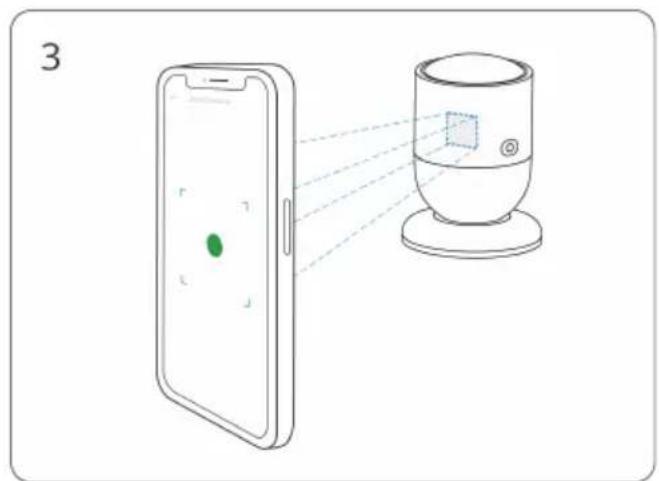

Zeskanuj kod QR na urządzeniu.

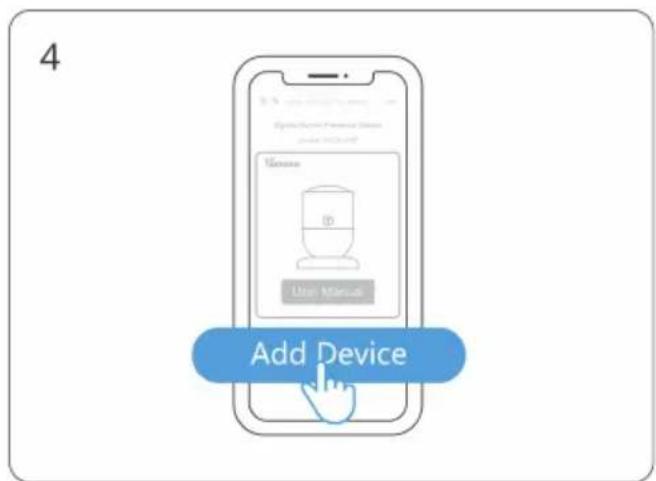

Wybierz opcję "Add Device" (Dodaj urządzenie).

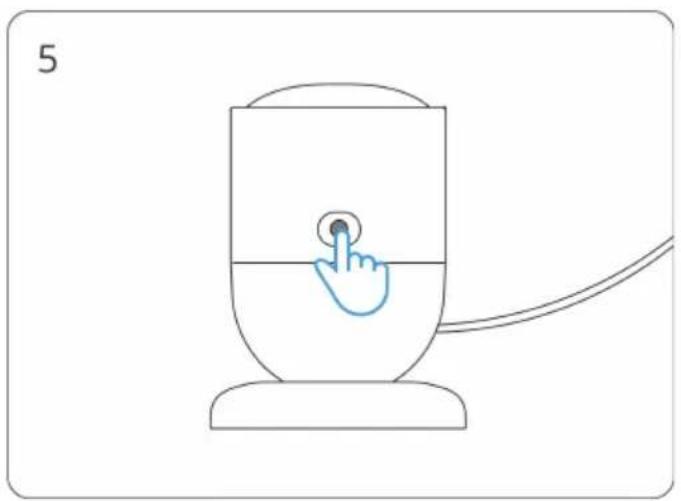

Naciśnij i przytrzymaj przycisk przez 5 sekund.

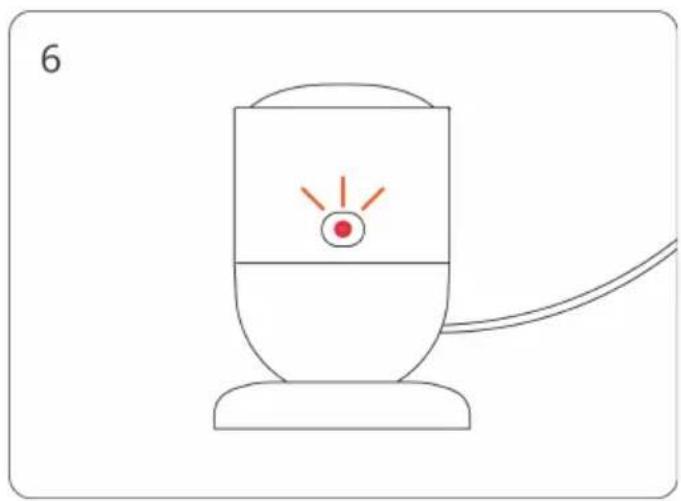

Wskaźnik LED miga powoli przez 180 sekund.

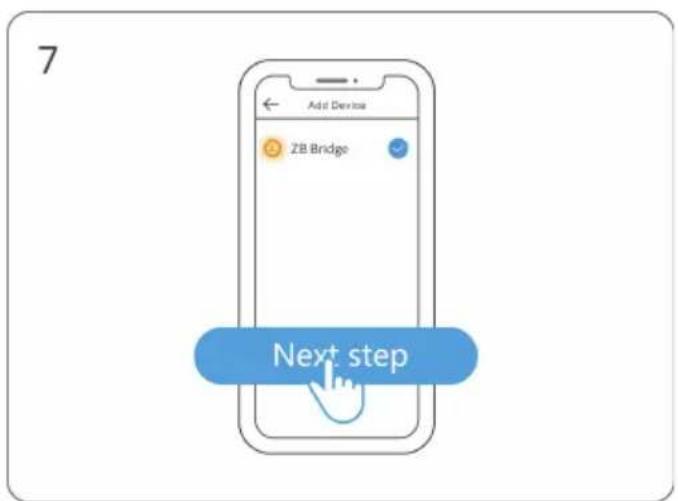

Wybierz bramkę Zigbee.

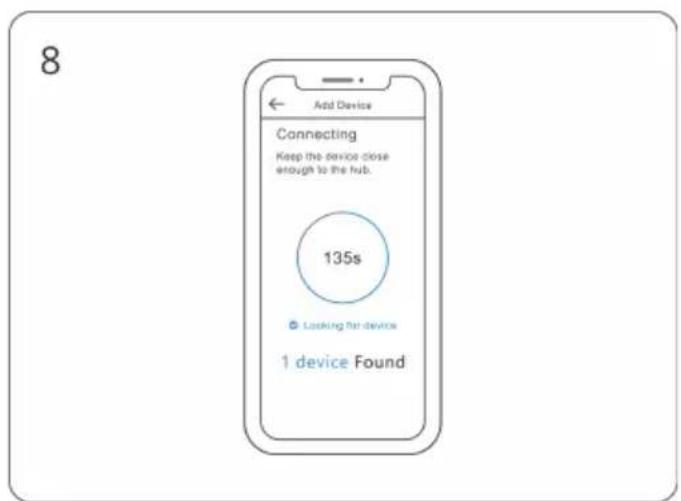

Poczekaj, aż dodawanie zostanie zakoń- czone.

Odpowiednie bramki:

SONOFF ZBBridge, ZBBridge-P, NSPanel PRO, AlBridge, ZBDongel-P, ZBDongel-E

Kompatybilne modele bramek innych firm:

Model bramki Amazon: Echo Plus Znd, Echo Show 2nd

Inne bramki obsługujące protokół bezprzewodowy ZigBee3.0. Szczegółowe informacje są zgodne z produktem końcowym.

Efektywny zasięg

Zainstaluj urządzenie w wybranym miejscu, a następnie naciśnij przycisk parowania na urządzeniu. Dwukrotne mignięcie wskaźnika LED oznacza, że produkt i urządzenie w tej samej sieci Zigbee (router lub koncentrator) znajdują się w efektywnym zasięgu.

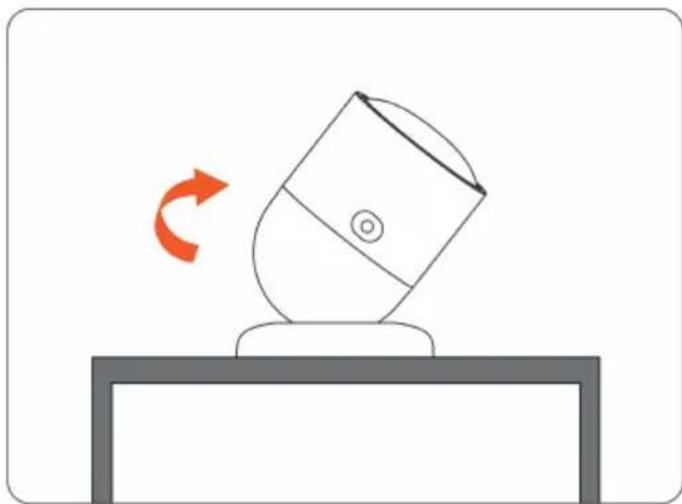

Umieść produkt na płaskiej powierzchni.

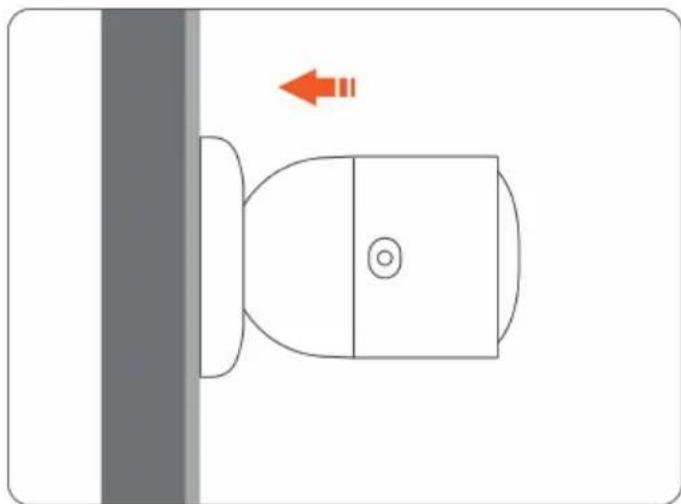

Przymocuj do metalowej powierzchni za pomocą podstawy magnetycznej.

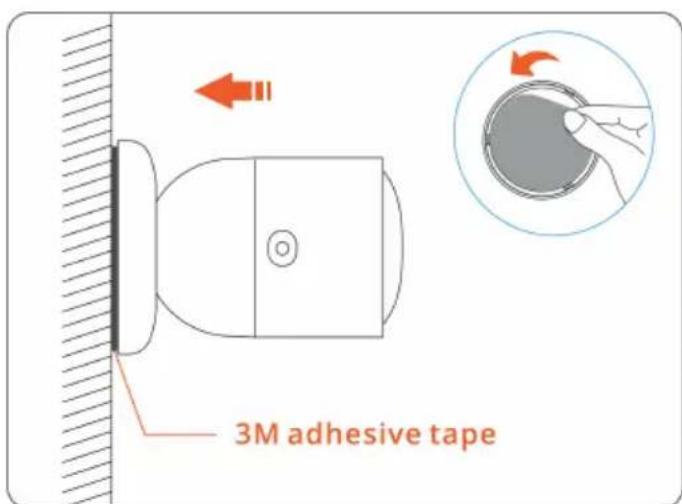

Przyklej do ściany za pomocą taśmy 3M na podstawie.

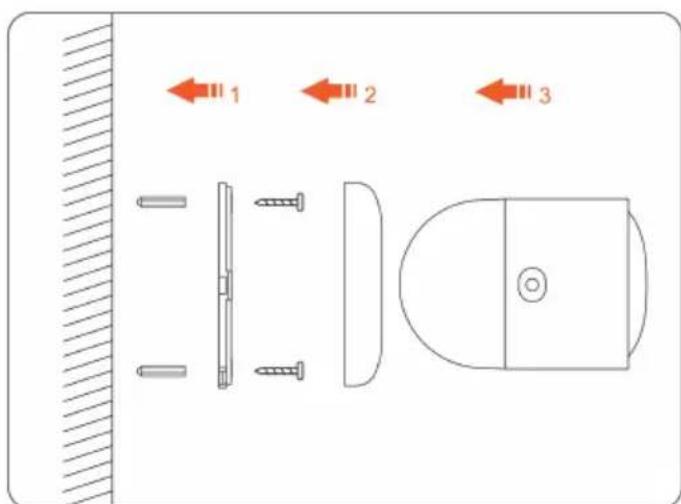

Śruby podstawy przymocowane do ściany.

Strefa wykrywania

Promieniowa odległość wykrywania wynosi około 4 metrów.

Uwaga

• Podczas instalacji należy trzymać produkt z dala od poruszających się obiektów, takich jak zasłony, zieleń, wentylatory i zwierzęta domowe, aby uniknąć błędnej oceny przez urządzenie, że w pobliżu znajdują się osoby.
• Materiały niemetalowe, takie jak szkło, plastik, ceramika i deski mogą zostać przebite.
• Wiele czujników powinno być zainstalowanych w tym samym kierunku lub obok siebie, unikając napromieniowania od przodu do przodu, a każdy czujnik powinien znajdować się w odległości większej niż 1,5 metra od innych.

Uproszczona deklaracja zgodności

Producent: Shenzhen Son off Technologies Co., Ltd.

Adres: 3F & 6F, Bldg A, No. 663, Bulong Rd, Shenzhen, Guangdong, Chiny

Produkt: Inteligentny Czujnik Obecności Ludzkiej ZigBee

Model: SNZB-06P

Wyrób jest zgodny z dyrektywą Parlamentu Europejskiego i Rady 2014/53/UE z dnia 16 kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylającą dyrektywę 1999/5/WE.

Deklaracja zgodności dostępna na stronie internetowej:

https://files.innpro.pl/SONOFF

Częstotliwość radiowa: Zigbee: 2405-2480 MHz; FMCW: 5725-5875 MHz

Maks. moc częstotliwości radiowej: Zigbee: ≤10dBm; FMCW: ≤10dBm

Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego. System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został zakupiony.

Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.
