Typ produktu	Kaseta zewnętrzna 1-lokatorska
Model	VDA-73A5 v.3
Wymiary (W x S x G)	182 x 93 x 44 mm
Waga netto	660 g
Napięcie zasilania	24 V DC
Pobór mocy (czuwanie/praca)	0,96 W / 3,84 W
Rozdzielczość obrazu	1080p
Kąt widzenia kamery (poziomo)	105°
Typ przetwornika	Kolor ARS 1/4"
Oświetlenie nocne	LED COB – światło białe
Szyfrator	Tak, dotykowy (podświetlane klawisze)
Liczba obsługiwanych lokali	1
Liczba obsługiwanych wyjść (rygli)	1
Rodzaj wyjścia rygla	12 V DC, 280 mA lub N.O./N.C max 24 V/3 A
Materiał obudowy	Stal nierdzewna
Stopień ochrony (IP)	IP54
Zakres temperatury pracy	-18°C ~ +55°C
Sposób montażu	Natynkowy
System	Eura Pro 2 Easy (2-żyłowy)
Funkcje dodatkowe	PTZ (cyfrowy zoom), programowalny zamek szyfrowy, podświetlenie klawiatury, regulacja głośności
Wyposażenie	Daszek ochronny, wizytownik

Często zadawane pytania - VDA-73A5 Eura

Jak zainstalować kasetę VDA-73A5?

Kaseta przeznaczona jest do montażu natynkowego. Należy: 1) oznaczyć i wywiercić otwory na kołki montażowe, 2) podłączyć przewody (BUS, rygl, zasilacz) do zacisków kasety, 3) umieścić nazwę lokatora w wizytowniku, 4) założyć moduł kasety na daszku ochronnym i przykręcić dolną śrubę. Szczegóły w rozdziale 5 instrukcji.

Jak zaprogramować kod master (administratora)?

Wejdź w tryb programowania, wprowadzając fabryczny kod master 1234 i potwierdzając klawiszem #. Następnie wpisz kod operacji 01 i nowy kod master (od 1 do 12 cyfr), potwierdź #. Aby wyjść, naciśnij *. Domyślny kod master to 1234, zaleca się jego zmianę dla bezpieczeństwa.

Jak podłączyć rygiel elektromagnetyczny do kasety?

Podłącz rygiel do zacisków S+ i S- (zasilanie wewnętrzne) lub PL i BUS (zasilanie zewnętrzne). Ustaw zworkę rodzaju rygla w pozycji 2-3 (rygiel zwykły) lub 1-2 (rewersyjny). W przypadku zasilania zewnętrznego usuń zworkę. W monitorze ustaw parametr Unlock Mode: 0 (zwykły) lub 1 (rewersyjny). Schematy w rozdziale 6.

Jak ustawić czas podświetlenia klawiatury?

W trybie programowania wpisz kod operacji 02. Następnie wprowadź żądany czas (od 10 do 99 sekund) i potwierdź #. Wartość 00 oznacza podświetlenie stałe.

Jak zmienić czas zwolnienia rygla?

W trybie programowania wpisz kod operacji 03. Podaj czas od 1 do 99 sekund i potwierdź #. Czas można też ustawić z poziomu monitora – ostatnia zmiana jest aktywna.

Jak przywrócić ustawienia fabryczne?

W trybie programowania wpisz kod operacji 00, a następnie kod master 1234 i potwierdź #. Wszystkie ustawienia zostaną zresetowane, a kod master wróci do 1234.

Jak dodać kod dostępu dla użytkownika?

W trybie programowania wpisz kod operacji z zakresu 20-59 (grupa 1) lub 60-99 (grupa 2). Następnie podaj kod od 1 do 12 cyfr i potwierdź #. Można dodać max 40 kodów na grupę. Kody muszą różnić się od kodu master i kodów jednorazowych.

Jak obsłużyć funkcję PTZ (zoom cyfrowy)?

Podczas podglądu obrazu dotknij jeden z pięciu kierunków: ▲ (góra), ▼ (dół), ◀ (lewo), ▶ (prawo) lub ● (środek), aby powiększyć wybrany fragment na cały ekran. Funkcja dostępna tylko w wybranych modelach monitorów.

Jaki jest maksymalny zasięg systemu?

Maksymalna odległość między kasetą a najdalszym monitorem wynosi 150 m przy użyciu zalecanego przewodu 2-żyłowego o odpowiednim przekroju (np. 2x0,75 mm² dla odległości do 60 m). Dla większej liczby monitorów należy stosować dystrybutor sygnału VXA-47A5.

Jak wyczyścić i konserwować kasetę?

Przed czyszczeniem odłącz zasilanie. Czyść obudowę miękką, suchą szmatką. Nie używaj agresywnych środków czyszczących ani wody. Regularnie sprawdzaj szczelność daszka ochronnego i stan przewodów. W przypadku zabrudzenia soczewki kamery, przetrzyj ją suchą, czystą szmatką.

INSTRUKCJA OBSŁUGI VDA-73A5 Eura

Instrukcja obsługi oraz specyfikacja techniczna

SPIS TREŚCI

1. OGÓLNA CHARAKTERYSTYKA I PRZEZNACZENIE KASETY....4
2. CHARAKTERYSTYKA SYSTEMU EURA PRO 2 EASY....4
3. BUDOWA KASET .... 5
4. OPIS ZACISKÓW ZEWNĘTRZNYCH I ELEMENTÓW REGULACYJNYCH ......6
5. INSTALACJA KASETY 7
   5.1. INSTALACJA KASETY VDA-73A5 V.3 7
   5.2. INSTALACJA KASETY VDA-74A5 V.3 8
6. SCHEMATY POŁĄCZEŃ KASETY Z RYGLEM ELEKTROMEGNETYCZNYM .....9
7. ROZBUDOWA ZESTAWU O DODATKOWE ELEMENTY....11
   7.1. ROZBUDOWA ZESTAWU O DODATKOWE MONITORY .... 11
   7.2. ROZBUDOWA ZESTAWU O DODATKOWE KASETY ZEWNETRZNE .....13
8. PTZ....13
9. PROGRAMOWANIE ZAMKA SZYFROWEGO KASETY 14
10. OBSŁUGA SZYFRATORA....21
11. DOBÓR DŁUGOŚCI PRZEWODÓW 21
12. SPECYFIKACJA TECHNICZNA 22
    KARTA GWARANCYJNA....23

UWAGI WSTĘPNE

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Importer nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia, oraz z dokonywania samodzielnych napraw i modyfikacji.

1. OGÓLNA CHARAKTERYSTYKA I PRZEZNACZENIE KASETY

VDA-73A5 v.3 i VDA-74A5 v.3 to jednolokatoreskie kasety zewnętrzne w pełni kompatybilna z systemem Eura Pro 2 Easy. Urządzenia zostały wyposażone w szyfrator służący do otwierania wejścia na teren posesji. Do przesyłania sygnału wideo wykorzystano kolorową szerokokątną kamerę typu Fisheye, obserwację o zmroku wspomaga zestaw 3 diod LED świecących światłem białym, wraz z czujnikiem zmierzchowym. Kaseta VDA-73A5 v.3 jest przeznaczona do montażu natynkowego, a kaseta VDA-74A5 v.3 do montażu podtynkowego.

2. CHARAKTERYSTYKA SYSTEMU EURA PRO 2 EASY

2-żyłowy system Eura Pro 2 Easy to wideodomofonowy system jedno- lub wielolo-katorski, którego główną idea jest prostota instalacji, uzyskana dzięki minimalizacji liczby użytych przewodów oraz zasilaczy sieciowych. Do połączenia poszczególnych modułów pracujących w systemie wystarczą przewód 2-żyłowy, mogący obsłużyć maksymalnie 256 monitory oraz 4 stacje zewnętrzne. Dzięki zastosowaniu modulacji FM do przesyłania sygnału wideo oraz modulacji ASK do przesyłania danych sterujących, system wyróżnia się dużą odpornością na interferencje czyli bardzo dobrą jakością kolorów obrazu w każdym punkcie instalacji.

Oto podstawowe funkcje systemu:

• 2-żyłowy system połączeń przewodowych między modułami w każdym punkcie instalacji, sposób odłączania obu żył jest dowolny (bez polaryzacji sygnału),
• możliwość zastosowania 1 centralnego zasilacza w całym systemie, łatwa i szybka instalacja dzięki użyciu prostych wtyczek oraz przełączników typu "DIP switch",
• możliwość zainstalowania większej ilości monitorów w obrębie 1 lokalu (z tym sa- mym kodem użytkownika),
• możliwość odebrania rozmowy za pomocą stacjonarnego lub komórkowego aparatu telefonicznego.
• Oprócz kaset zewnętrznych, istnieje możliwość podłączenia do systemu również kamer monitorujących maksymalnie 4 kamery.
• Funkcja interkomu pomiędzy lokatorami w obrębie jednego systemu,
• Maksymalna odległość stacji zewnętrznej od najdalszego monitora 150 m.

System można rozbudować tak, aby można było obsługiwać 2 niezależne rygle elektromagnetyczne. Istnieje możliwość podłączenia dodatkowych kaset zewnętrznych i dodatkowego dzwonka (gongu wywołującego), a także możliwość sterowania oświetleniem (np.

na klatce schodowej) lub innymi urządzeniami wyzwalanymi przekaźnikiem.

Podstawową konfiguracje systemu Eura Pro 2 Easy w budynku jednolokatorskim pokazano na rys. 1, zaś podstawową konfiguracje systemu w budynku wielolokatorskim pokazano na rys. 2. Szczegółowy opis całego systemu Eura Pro 2 Easy wraz z jego wszystkimi modułami jest przedmiotem oddzielnej instrukcji obsługi.

Rys. 1. Konfiguracja systemu 1-lokatorskiego Rys. 2. Konfiguracja systemu wielolokatorskiego

3. BUDOWA KASET

Budowę kaset zewnętrznych VDA-73A5 v.3 i VDA-74A5 v.3 wraz z opisem elementów zewnętrznych pokazano na rys. 3 i rys. 4.

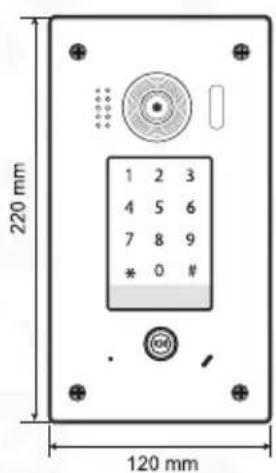

Rys. 3. Budowa i opis kasety zewnętrznej VDA-73A5 v.3

Rys. 4. Budowa i opis kasety zewnętrznej VDA-74A5 v.3

4. OPIS ZACISKÓW ZEWNĘTRZNYCH I ELEMENTÓW REGULACYJNYCH

Opis pinów oraz elementów regulacyjnych kaset VDA-73A5 v.3 / VDA-74A5 v.3 poka-zano na rys. 5.

Rys. 5. Piny i elementy regulacyjne

• Zworka rodzaju rygla – ustawienie w zależności od typu rygla i jego zasilania (patrz rozdział 5)
• Piny połączeniowe – do połączenia kasety z 2-żyłową szyną systemu oraz ryglem elektromagnetycznym:
• BUS: połączenie z szyną 2-żyłową, brak polaryzacji,
• PL: wejście dodatniego bieguna zewnętrznego zasilacza rygla (+),
• S+: dodatni biegun zasilania rygla – przy wykorzystaniu wewnętrznego zasilania systemu (bez dodatkowego zasilacza dla rygla),
• S-: ujemny biegun zasilania rygla - tylko przy wykorzystaniu wewnętrznego zasilania systemu (bez dodatkowego zasilacza dla rygla).

5. INSTALACJA KASETY 5.1. INSTALACJA KASETY VDA-73A5 v.3

Kaseta VDA-73A5 v.3 przeznaczona jest do montażu natynkowego. Prawidłowy sposób instalacji kasety pokazany został na rys. 6.

Rys. 6. Instalacja kasety zewnętrznej VDA-73A5 v.3

W celu zainstalowania kasety na ścianie lub słupku należy:

1. Poprzez cztery otwory w daszku ochronnym kasety odznaczyć miejsca na wkręty montażowe (patrz rys. 6a), a następnie w odznaczonych miejscach wywiercić otwo-ry i umieścić w nich kołki montażowe.
2. Podłączyć przewody biegnące od monitora (monitorów), zasilacza oraz rygła elektromagnetycznego (patrz rys. 6b) do zacisków kasety zgodnie ze schematem połączeń.
3. Umieścić nazwę lokatora w okienku tabliczki informacyjnej (szczegóły poniżej).
4. Założyć moduł kasety na daszku ochronnym (rys. 6c).
5. Przykręcić dolną śrubę mocującą aby zabezpieczyć kasetę (rys. 6d).

W celu zamontowania wizytownika z nazwą lokatora, należy poluzować śrubę mocującą u dołu kasety, następnie oddzielić obudowę kasety od daszka ochronnego oraz wysunąć znajdującą się pod srebrną naklejką w dolnej części lewej ścianki (patrząc od przodu) plastikowy element przymocowany do przezroczystej osłony. Następnie należy umieścić pomiędzy przezroczystymi osłonami papierową tabliczkę z odpowiednią nazwą lokatora, wsunąć element ponownie do obudowy oraz zakleić szczelnie naklejką.

Rys. 7. Wymiana wizytownika w kasecie VDA-73A5 v.3

5.2. INSTALACJA KASETY VDA-74A5 V.3

Kaseta VDA-74A5 v.3 przeznaczona jest do montażu podtynkowego. Prawidłowy sposób instalacji kasety pokazany został na rys. 8.

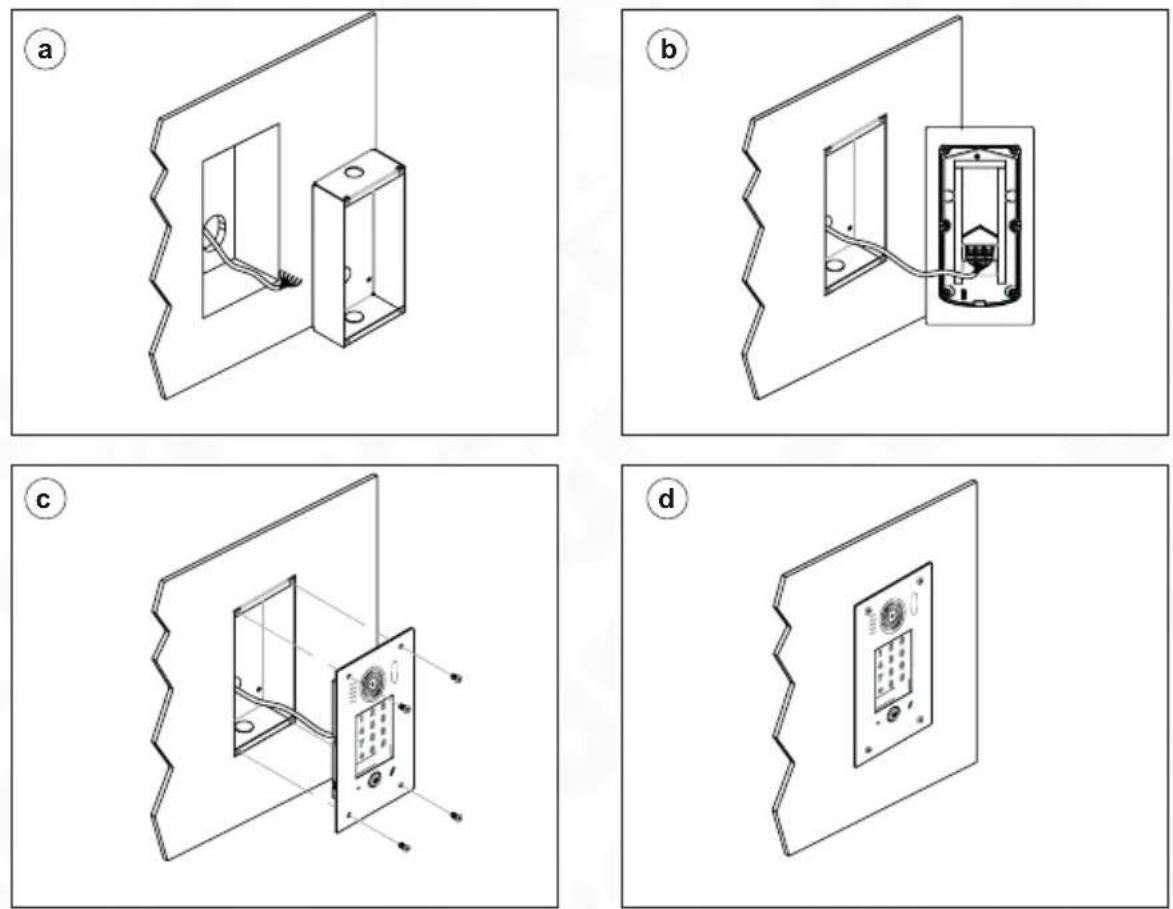

Rys. 8. Instalacja kasety zewnętrznej VDA-74A5 v.3

W celu zainstalowania kasety na ścianie lub słupku należy:

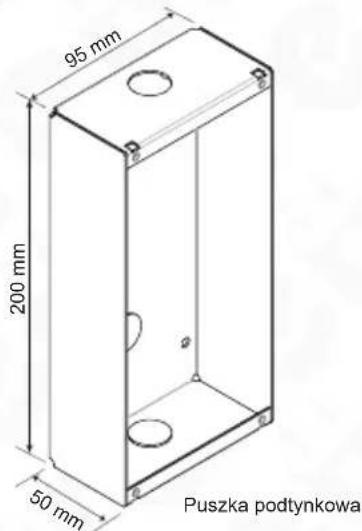

1. Wyciąć w ścianie otwór na puszkę podtynkową, a następnie zamocować w nim puszkę.
2. Podłączyć przewody biegnące od monitora (monitorów), zasilacza oraz rygła elektromagnetycznego do zacisków kasety (patrz rys. 8b), zgodnie ze schematem połączeń.
3. Umieścić nazwę lokatora w okienku tabliczki informacyjnej (szczegóły poniżej).
4. Założyć moduł kasety na puszce podtynkowej (rys. 8c) za pomocą 4 śrub mocujących (wyposażenie zestawu).

W celu zamontowania wizytownika z nazwą lokatora, należy wysunąć znajdującą się pod srebrną naklejką w dolnej części lewej ścianki (patrząc od przodu) plastikowy element przymocowany do przezroczystej osłony. Następnie należy umieścić pomiędzy przezroczystymi osłonami papierową tabliczkę z odpowiednią nazwą lokatora, po czym wsunąć element ponownie do obudowy oraz zakleić szczelnie naklejką.

Rys. 9. Wymiana wizytownika w kasecie VDA-74A5 v.3

6. SCHEMATY POŁĄCZEŃ KASETY Z RYGLEM ELEKTROMEGNETYCZNYM

Na rys. 10-12 pokazano różne warianty podłączeń kasety do rygla elektromagnetycznego, w zależności od typu i sposobu jego zasilania. Rygiel elektromagnetyczny jest elementem wyposażenia dodatkowego.

Istnieje możliwość zasilania rygla elektromagnetycznego alternatywnie z:

a. wewnętrznego zasilania systemu (zasilacza wideodomofonu), tylko w przypadku użycia rygli elektromagnetycznych o znamionowym napięciu pracy 12V i poborze prądu nie większym niż 250mA,
b. zewnętrznego (oddzielnego) zasilacza rygla elektromagnetycznego, w przypadku użycia innych rygli elektromagnetycznych, jednakże o parametrach elektrycznych nie przekraczających 24V/3A (AC lub DC).

W pierwszym przypadku (a) konieczne jest pozostawienie zworki rodzaju rygla w gnieździe, w pozycji zależnej od rodzaju aktywacji rygla, tzn.:

- w pozycji „2-3” dla rygli elektromagnetycznych zwykłych (wyzwalanych impulsem napięcia),

- w pozycji „1-2” dla rygli elektromagnetycznych rewersyjnych (wyzwalanych brakiem napięcia).

W drugim przypadku (b) konieczne jest usunięcie zworki rodzaju rygla z gniazda.

Rys. 10. Podłączenie rygla do kasety, rygiel zwykły (wyzwalany napięciem), zasilany wewnętrznie

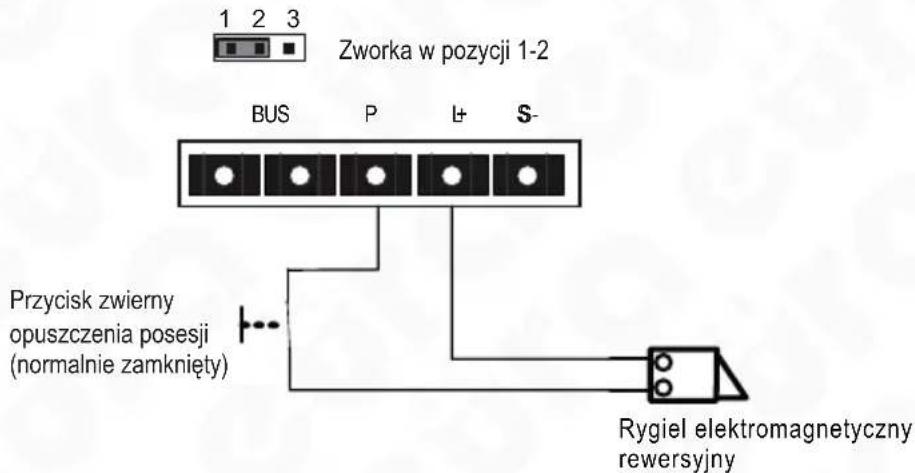

Rys. 11. Podłączenie rygla do kasety, rygiel rewersyjny (wyzwalany brakiem napięcia), zasilany wewnętrznie

Rys. 12. Podłączenie rygla do kasety, rygiel zwykły (wyzwalany napięciem), zasilany z dodatkowego zasilacza

W przypadku używania rygli elektromagnetycznych zwykłych (czyli takich gdzie aktywacja następuje po podaniu na rygiel impulsu napięcia), należy w monitorze wide-odomofonu ustawić parametr Unlock Mode = 0.

W przypadku używania rygli elektromagnetycznych rewersyjnych (czyli takich gdzie aktywacja następuje po zaniku napięcia na ryglu), należy w monitorze wideodomofonu ustawić parametr Unlock Mode = 1.

Aby zmienić parametr Unlock Mode w monitorze Eura Pro 2 Easy, należy najpierw prawidłowo podłączyć kasetę Eura Pro 2 Easy do szyny systemu Eura Pro 2 Easy.

System widedomofonowy Eura Pro 2 Easy umożliwia obsługę drugiego wejścia (bra-my). Do tego celu służy moduł sterujący VXA-70A5. Przykładowy schemat ukazany jest na rys. 13.

7. ROZBUDOWA ZESTAWU O DODATKOWE ELEMENTY

7.1. ROZBUDOWA ZESTAWU O DODATKOWE MONITORY

Rys. 14. Rozbudowa zestawu o dodatkowe monitory

Rys. 15. Rozbudowa zestawu o dodatkowe monitory, przy użyciu dystrybutora sygnału VXA-47A5

7.2. ROZBUDOWA ZESTAWU O DODATKOWE KASETY ZEWNETRZNE

Rys. 16. Schemat rozbudowy systemu o dodatkowe kasety zewnętrzne

8. PTZ

Kaseta VDA-73A5 v.3 / VDA-74A5 v.3 umożliwia podgląd obrazu wraz z możliwością powiększenia jego konkretnego fragmentu na cały ekran monitora (funkcja dotyczy tylko wybranych modeli monitorów). Podczas podglądu obrazu istnieje pięć kierunków, które po dotknięciu zostaną powiększone: ◀, ▶, ▲, ▼ oraz ●.

Rys. 17. Wywołanie funkcji PTZ

9. PROGRAMOWANIE ZAMKA SZYFROWEGO KASETY

Chcąc odpowiednio zaprogramować zamek szyfrowy kasety VDA-73A5 v.3 / kasety VDA-74A5 v.3, należy w pierwszej kolejności wejść do trybu programowania kasety, wprowadzając z klawiatury kod administratora, czyli tzw. kod master (ustawienie fabryczne to: 1234). Następnie należy wpisać odpowiedni kod funkcji aby zmienić parametry tej funkcji. Po zmianie dowolnej funkcji nie ma konieczności każdorazowego opuszczania trybu programowania i można wprowadzać kolejne kody funkcji. Aby wyjść z trybu programowania należy wcisnąć klawisz z gwiazdką „*”.

Uwaga:

Zgodnie z ustawieniami fabrycznymi kasety, klawisz „*” jest tzw. klawiszem kasującym, opuszczającym funkcję (odpowiednik „ESC” na klawiaturze komputera), zaś klawisz „#” jest tzw. klawiszem potwierdzającym ustawienia (odpowiednik „ENTER” na klawiaturze komputera). Istnieje możliwość zmiany (wzajemnego odwrócenia) funkcji obu tych klawiszy w trybie programowania kasety (patrz Tab. 1).

Uwaga:

Każdorazowe wprowadzenie kodu z klawiatury numerycznej kasety powinno być potwierdzone klawiszem potwierdzającym. Jeśli w ciągu 10 sekund od wprowadzenia ostatniej cyfry nie zostanie wciśnięty klawisz potwierdzenia, ostatnia operacia zostanie zignorowana przez system.

Możliwe do zaprogramowania funkcje pokazane są w poniższej tabeli:

Nr	Funkcja	Zakres parametrów	Wartości domyślne	Kod operacji
1	Reset wszystkich ustawień 1234 - 00
2	Zmiana kodu master	1~12 cyfr od 0 do 9	1234	01
3	Ustawienie czasu podświetlenia klawiatury	10~99 s	10 s	02
4	Ustawienie czasu zwolnienia rygla	1~99 s	1 s	03
5	Ustawienie trybu zwalniania rygla	0: zwykły / 1:rewersyjny	zwykły	04
6	Włączenie / wyłączenie dźwięków operacji	0: włączone / 1:wyłączone	włączone	05
7	Reset kodów dostępu	1234 - 06
8	Ustawienie klawiszy „*” i „#”	0: normalne / 1:odwrócone	normalne	07
9	Dźwięk i język w stacji bramowej	0 do 2	systemowy	08

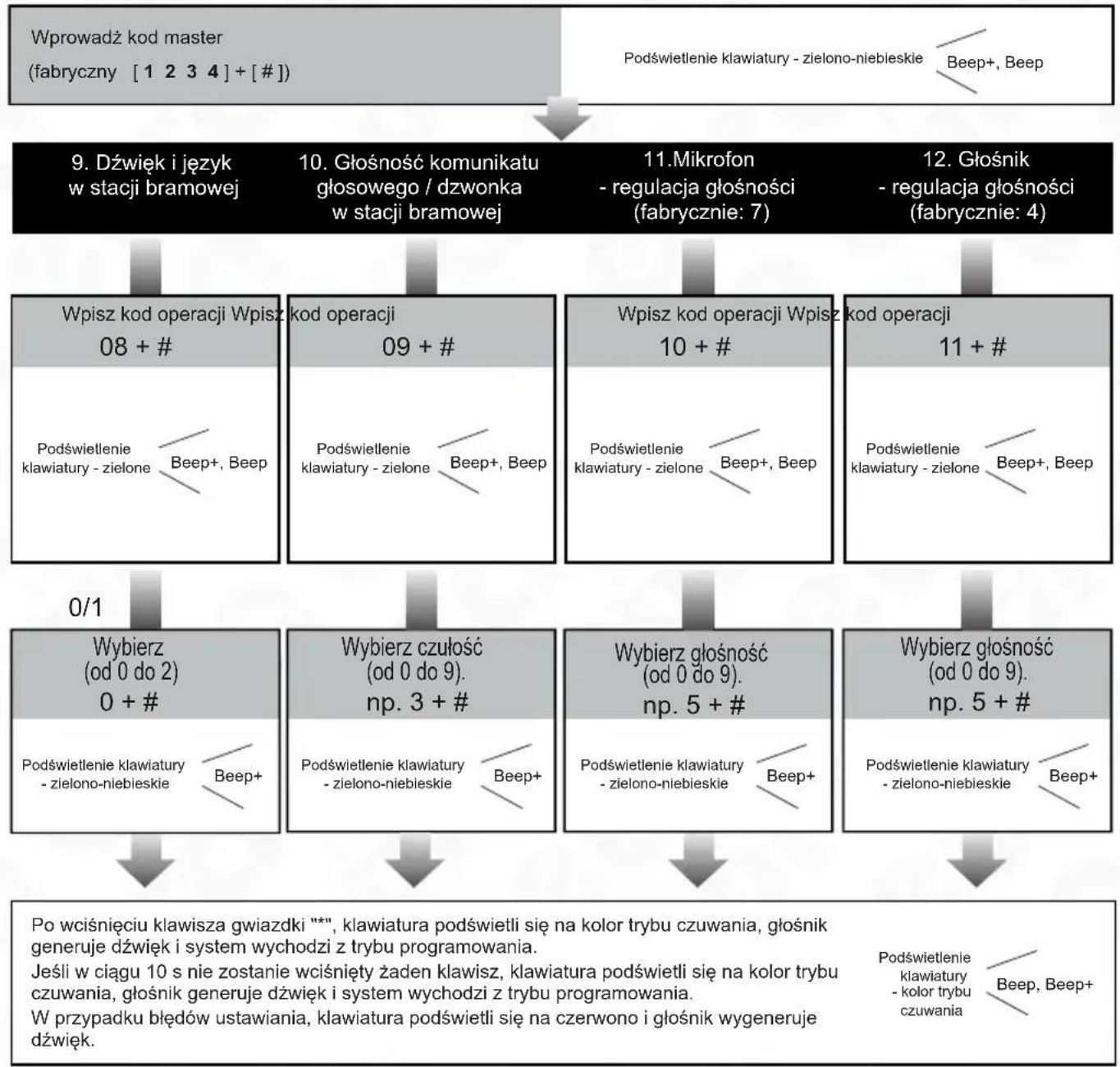

10	Głośność komunikatu głosowego /dzwonka w stacji bramowej	od 0 do 9	309
11	Mikrofon - regulacja	od 0 do 9	7	10
12	Głośnik - regulacja	od 0 do 9	4	11
13	Ustawienia adresu urządzenia	od 0 do 3	0	12
14	Ustawienia oświetlenia nocnego	od 0 do 5	4	13
15	Ustaw. kodu jednorazowego dla rygla 1	1~12 cyfr od 0 do 9	-	18
16	Ustaw. kodu jednorazowego dla rygla 2	1~12 cyfr od 0 do 9	-	19
17	Ustawienie kodu dla grupy użytkown. 1	1~12 cyfr ,0...9, 40 kodów	-	20~59
18	Ustawienie kodu dla grupy użytkown. 2	1~12 cyfr ,0...9, 40 kodów	-	60~99
19	Tryb pracy	0: wielolokatorski1: jednolokatorski	1 (jednolokatorski)	100

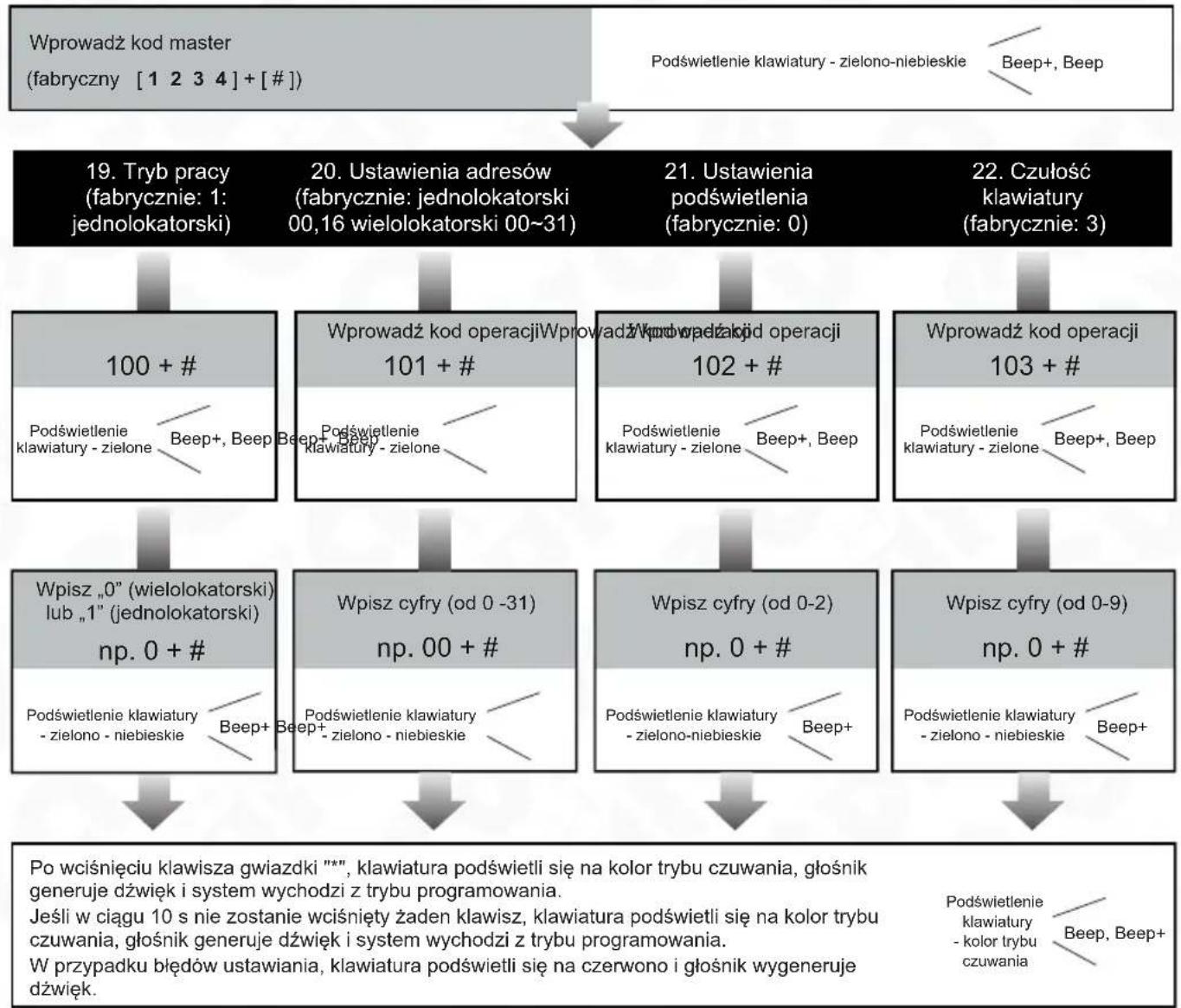

20	Ustawienia adresów	00~15 lub 00~31	00	101
21	Ustawienia podświetlenia	od 3 do 5	0	102
22	Czułość klawiatury	od 0 do 5	2	103

Tab. 1. Możliwe do zaprogramowania funkcje zamka szyfrowego kasety

Każda operacja powoduje podświetlenie klawiatury numerycznej kasety oraz sygna-lizacji dźwiękowej w głośniku.

- Wszystkie ustawienia zostają przywrócone do wartości ustawionych fabrycznie,- Po włączeniu zasilania lub resecie wszystkich ustawień, następuje auto-matyczny test stacji – w tym czasie miga podświetlenie klawiatury i operacje z klawiatury są zablokowane, po zakończeniu auto-testu podświetlenie gaśnie a głośnik generuje długi pojedynczy dźwięk.

- Istnieje możliwość usta-wienia kodu master o długości od 1 do 12 cyfr, kody dostępu użytkowników muszą różnić się od kodu master, ze względów bezpieczeństwa zaleca się w pierwszej kolejności doko-nać zmiany kodu master.

- Jeśli czas podświetlenia klawiatury ustawiony zostanie na „00”, klawiatura będzie podświetlana przez cały czas,- Jeśli czas podświetlenia klawiatury ustawiony zostanie na inną wartość z przedziału 10...99, pod-swietlenie będzie włączać się tylko po wciśnięciu klawisza na zadany okres czasu (w sekundach).

- Czas aktywacji (zwolnienia) rygla może być również ustawiany z poziomu monitora systemu.(w przypadku rozbieżnych ustawień na obu - ważny jest ten, który został usta-wiony jako ostatni).

- Tryb aktywacji (zwolnienia) rygla może być również ustawiany z poziomu monitora systemu. (w przypadku rozbieżnych ustawień na obu - ważny jest ten, który został ustawiony jako ostatni).

- Jeśli parametr ustawimy na „0“, każde wciśnięcie klawisza na klawiaturze kasety wywoła jeden krótki dźwięk w głośniku, - Jeśli parametr ustawimy na „1“, każde wciśnięcie klawisza na klawiaturze kasety wywoła jeden krótki błysk podświetlenia

- Funkcja wykasowuje wszystkie kody dostępu, za wyjątkiem kodu master, -Funkcja przywraca postać kodu master do fabrycznej: „1234”.

- Jeśli parametr ustawimy na „0“, każde wciśnięcie klawisza „*” spowoduje wycofanie z bieżącej operacji, zaś wciśnięcie klawisza „#” potwierdzi wprowadzane dane, - Jeśli parametr ustawimy na „1“, każde wciśnięcie klawisza „#” spowoduje wycofanie z bieżącej operacji, zaś wciśnięcie klawisza „*” potwierdzi wprowadzane dane.

Ustawienie wartości określa wybór:0-Dźwięki systemowe ( domyślnie )1-Komunikat głosowy język angielski2-Komunikat głosowy zarezerwowany

- Ustawienie większej wartości spowoduje większą odporność klawiatury na przypadkowe zakłócenia (przypadkowe muśnięcie, owady, itp..), ale czułość klawiatury będzie wówczas mniejsza,- Każda zmiana ustawienia czułości spowoduje włączenie auto-testu klawiatury).

- Zwalnianie rygła jest również możliwe podczas prowadzenia rozmowy.Podczas trwania rozmowy, aby dostosować poziom głośności należy wpisać kod master (uaktywnia sie białe podświetlenie) i wybrać: regulacja głośności mikrofonu: 1 (głośniej), 4 (ciszej),regulacja głośności głośnika: 3 (głośniej), 6 (ciszej).

- Ustawienie adresu urządzenia:0 (adres urządzenia: 0)1 (adres urządzenia: 1)2 (adres urządzenia: 2)3 (adres urządzenia: 3)

- Intensywność oświetlenia nocnego: 0-5- Im wyższa cyfra, tym większa intensywność oświetlenia.

• Kod jednorazowy (tymczasowy) służy do 1-razowego wejścia na posesję, po wpisaniu takiego kodu następuje zwolnienie odpowiedniego rygła, po czasie 60 sek. od momentu zwolnienia tego rygła kod jednorazowy zostaje wykasowany z pamięci,
• Próba wprowadzenia kodu dłuższego niż 12 cyfr spowoduje wygenerowanie serii krótkich dźwięków w głośniku i cyfry dotychczas wprowadzane zostaną wyzerowane (cały kod należy wprowadzić od nowa),

• Kody jednorazowe muszą różnic się od kodu master oraz od kodów użytkowników.

• Kod dostępu dla grupy użytkowników 1 odblokowuje rygiel nr 1, zaś kod dostępu dla grupy użytkowników 2 odblokowuje rygiel nr 2,

• Istnieje możliwość wprowadzenia maksymalnie 40 kodów dostępu dla każdej grupy użytkowników,
• Próba wprowadzenia kodu dłuższego niż 12 cyfr spowoduje wygenerowanie serii krótkich dźwięków w głośniku i cyfry dotychczas wprowadzane zostaną wyzerowane (cały kod należy wprowadzić od nowa),
• Kody użytkowników muszą różnić się od kodu master oraz od kodów jednorazowych.

Ustawienia trybu pracy:0: wielolokatorski1: jednolokatorski

Gdy tryb pracy jest jed- nolokatorski - wybierz adres 00 lub 16.Gdy tryb pracy jest wielokatorski - wybierz adres z przedziału 00-31.

Ustawienie 0:tryb czuwania (podświetlenie niebieskie)nawiązywanie połączenia (intensywnie migające podświetlenie niebieskie)prowadzenie rozmowy (powolnie migające podświetlenie niebieskie)zwalnianie rygla (podświetlenie zielone)Ustawienie 1:tryb czuwania (podświetlenie zielone)nawiązywanie połączenia (intensywnie migające podświetlenie zielone)prowadzenie rozmowy (powolnie migające podświetlenie zielone)zwalnianie rygla (podświetlenie niebieskie)Ustawienie 2:tryb czuwania (podświetlenie niebieskie)nawiązywanie połączenia (podświetlenie żółte)prowadzenie rozmowy (podświetlenie czerwone)zwalnianie rygla (podświetlenie zielone)

- Ustawienie większej wartości spowoduje większą odporność klawiatury na przypadkowe zakłócenia (przypadkowe muśnięcie, owady, itp..), ale czułość klawiatury będzie wówczas mniejsza,

10. OBSŁUGA SZYFRATORA

Po wprowadzeniu z klawiatury numerycznej prawidłowego kodu użytkownika (o długości 1\~12 cyfr), uaktywni się podświetlenie klawiatury, głośnik kasety wygeneruje dźwięk oraz odpowiedni rygiel elektromagnetyczny sterujący wejściem na posesję zostanie zwolniony (należy pamiętać o zatwierdzeniu kodu poprzez # lub * - w zależności od ustawień).

Maksymalny dozwolony czas na wprowadzenie cyfry kodu wynosi 10 sekund. Jeśli czas ten zostanie przekroczony, uprzednio wprowadzona część kodu zostanie wykasowana (zignorowana).

W przypadku omyłkowego wprowadzenia błędnej cyfry kodu (błędnych cyfr), należy użyć klawisza kasowania operacji (fabrycznie „*”), po czym wprowadzić od nowa prawidłowy kod dostępu.

W tym czasie głośnik wygeneruje ok 8 dźwięków.

Rygle 1 i 2 można również zwolnić za pomocą zwiernych (dla rygli zwykłych) lub rozwiernych (dla rygli rewersyjnych) przycisków opuszczenia posesji.

• W trakcie nawiązywania połączenia, naciśnięcie przycisku kasowania operacji (fabrycznie „*”) powoduje odrzucenie połączenia.
• W przypadku wpisania wprowadzenia nieprawidłowego kodu, głośnik wygeneruje trzy krótkie dźwięki.

11. DOBÓR DŁUGOŚCI PRZEWODÓW

Maksymalna długość przewodu 2-żyłowego użytego do połączenia wszystkich modułów w jeden system jest ograniczona. Użycie innych przewodów niż zalecane dodatkowo pomniejsza tę maksymalną długość. Na rys. 18 pokazano zalecane rodzaje, przekroje oraz długości przewodu w zależności od wzajemnych odległości poszczególnych modułów systemu.

Jeśli ilość monitorów <20

Przewód OMY	A	B	C
Linka 2 x 0.75 mm 2	60	60	30
Linka 2 x 1 mm 2	80	80	40

Jeśli ilość monitorów >20

Przewód OMY	A	B	C
Linka 2 x 1 mm 2	70	30	20
Linka 2 x 1.5 mm 2	70	50	30

Rys. 18. Dobór przekroju i długości przewodów w systemie Eura Pro 2 Easy

1. SPECYFIKACJA TECHNICZNA

Kaseta zewnętrzna VDA -73A5 VDA -74A5
Napięcie zasilania 24 V DC
Parametry sygnału wideo 1Vp-p 75 Ohm CCIR
Ilość przewodów łączących 2, bez polaryzacji
Ilość obsługiwanych lokali 1
Ilość obsługiwanych wyjść 1
Rodzaje wyjść 12 V DC, 280mA lub N.O/ N.C Max 24V/3A
Pobór mocy - czuwanie / praca 0,96 W / 3,84 W
Rozdzielczość obrazu 1080p
Kąt widzenia kamery w poziomie 105°
Typ przetwornika kamery Kolor ARS 1/4"
Czas aktywacji rygła 1 ~ 99 s
Materiał obudowy Stal nierdzewna
Sposób montażu kasety zewn. Natynkowy	Podtynkowy
Regulacja położenia oka kamery	Nie
Oświetlenie nocne	LED COB - światło białe
Czytnik zbliżeniowy	Nie
Szyfrator	Tak, dotykowy (podświetlane klawisze)
Czytnik lini papilarnych	Nie
Daszek ochronny	Tak
Współczynnik ochrony	IP54
Temperaturowy zakres pracy kasety	-18°C ~ +55°C
Wymiary kasety zewn. (W x SZ x G)	182 x 93 x 44 mm	220 x 120 x 50 mm
Waga netto kasety	660 g	720 g

KARTA GWARANCYJNA

nazwa wyrobu: KASETA ZEWNETRZNA 1-LOKATORSKA

model: VDA-73A5V.3 7DA-74A5V.3

data sprzedaży ....

pieczątka punktu sprzedaży i podpis sprzedawcy

OGÓLNE WARUNKI NAPRAW GWARANCYJNYCH

1. Eura-Tech Sp. z o. o. z siedzibą w Wejherowie przy ul. Przemysłowej 35A (zwany dalej „Gwarantem”), gwarantuje sprawne działanie wskazanego w Gwarancji urządzenia (zwanego dalej „Produktem”).
2. Gwarancja jest udzielana na okres 24 miesięcy, pod warunkiem użytkowania Produktu zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi oraz przyjętymi standardami. Gwarancja obowiązuje na terenie Rzeczpospolitej Polskiej. Na wybrane produkty np. sygnalizatory czadu czas obowiązywania gwarancji może być dłuższy, co każdorazowo określone jest już przy samym produkcie.
3. Prawa i obowiązki Gwaranta oraz Nabywcy Produktu reguluje treść postanowień ujętych w niniejszej Gwarancji, z którymi Nabywca powinien się zapoznać przed zakupem. Zakup Produktu jest równoznaczny z akceptacją warunków niniejszej Gwarancji.
4. Datą, od której obowiązuje czas trwania Gwarancji, jest data wystawienia dokumentu sprzedaży zapisana w Karcie Gwarancyjnej i dokumencie sprzedaży. Ujawnione w okresie trwania Gwarancji wady będą usunięte bezpłatnie przez Centralny Serwis Eura-Tech Sp. z o. o. (zwany dalej „Serwisem”).
5. Dokumentem potwierdzającym zawarcie powyższej umowy i tym samym uprawniającym do dochodzenia swoich praw jest prawidłowo wypełniona Karta Gwarancyjna wraz z dokumentem potwierdzającym zakup (paragon fiskalny, faktura VAT). Jakiekolwiek zmiany (zamazania, wytarcia, przekreślenia, poprawki itp.) w Karcie Gwarancyjnej powodują jej unieważnienie.
6. W przypadku Produktów nie posiadających Kart Gwarancyjnych (np. dzwonki bezprzewodowe, gongi, sygnalizatory, wykrywacze i inne), dokumentem potwierdzającym zawarcie umowy jest dokument sprzedaży (paragon fiskalny, faktura VAT).
7. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w Instrukcji Obsługi, do wykonania których zobowiązany jest Nabywca we własnym zakresie i na własny koszt (np.: zainstalowanie, konfiguracja, optymalne zabezpieczenie przed działaniem warunków zewnętrznych, konserwacja, ewentualny demontaż itp.).

8. Gwarancją nie są objęte:

9. akcesoria / materiały eksploatacyjne takie jak ramki oraz śruby montażowe, przewody, karty zbliżeniowe, zasilacze wraz z kabłami zasilającymi, baterie oraz akumulatorki czy inne elementy, które są dodatkowo dołączone do Produktów - ze względu na swój charakter posiadają okres żywotności eksploatacyjnej,

10. uszkodzenia mechaniczne, elektryczne, chemiczne i termiczne lub celowe uszkodzenia Produktu i wywołane nimi wady,
11. uszkodzenia i wady wynikłe na skutek niewłaściwego lub niezgodnego z Instrukcją Obsług i użytkowania, niedbałością użytkownika, niewłaściwym przechowywaniem czy konserwacją Produktu, a także stosowanie Produktu niezgodnie z przepisami bezpieczeństwa i niezgodnie z jego przeznaczeniem,
12. uszkodzenia Produktu, który nie został prawidłowo zabezpieczony podczas transportu do Serwisu (np. brak opakowania transportowego, nie owinięcie Produktu odpowiednio w folię zabezpieczającą, unieruchomienie Produktu w opakowaniu itp.),
13. uszkodzenia Produktu, do którego Nabywca zgubił Kartę Gwarancyjna,
14. uszkodzenia powstałe w wyniku pożaru, powodzi, uderzenia pioruna (także pośredniego), czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, zalania płynami, przepięciem w sieci elektrycznej, podłączenia do sieci elektrycznej w sposób niezgodny z Instrukcją Obsługi,

15. Produkty, w których dokonano przeróbek, zmian konstrukcyjnych, napraw naruszając plornbę gwarancyjną lub w jakikolwiek inny sposób.

16. Gwarant zapewnia bezpłatne części zamienne oraz robociznę, zgodnie z warunkami podanymi w niniejszej Gwarancji, w okresie trwania Gwarancji, o którym mowa na ostatnich stronach Instrukcji Obsług i rozdziale „Warunki Gwarancji”. Gwarancja obejmuje tylko i wyłącznie usterki Produktu spowodowane wadliwymi częściami i lub defektami produkcyjnymi.

17. Zgłoszenie reklamacyjne będzie rozpatrywane jedynie w przypadku, gdy reklamowany Produkt zostanie dostarczony do Serwisu wraz z:

18. Kartą Gwarancyjną (za wyjątkiem urządzeń wymienionych w pkt. 6),

19. prawidłowo wypełnionym Formularzem zgłoszenia naprawy

20. dowodem zakupu zawierającym datę oraz miejsce sprzedaży.

21. Otwieranie urządzenia bez wyrażnej zgody Serwisu, dokonywanie wszelkich napraw we własnym zakresie lub w nieautoryzowanym serwisie przez osoby nieupoważnione, będzie podstawą do unieważnienia Gwarancji.

22. Uszkodzony Produkt Nabywca zobowiązany jest dostarczyć do punktu sprzedaży lub bezpośrednio do Serwisu. Jeżeli reklamacja zostanie uznana przez Serwis zauzasadnioną, po naprawione Produkt zostaje odesłany do Nabywcy na koszt Gwaranta, korzystając z usług spedycji kurierskich, z którymi Gwarant ma aktualnie nawiązaną współpracę (GLS).
23. Dostarczenie uszkodzonego Produktu jakąkolwiek spedycją na koszt Gwaranta, bez wcześniejjszego uzgodnienia z Serwisem, będzie skutkowało odmową przyjęcia paczki.
24. Ewentualne wady lub uszkodzenia Produktu ujawnione i zgłoszone w okresie trwania Gwarancji będą usunięte bezpłatnie w terminie 14 dni kalendarzowych. W uzasadnionych przypadkach termin ten może ulec przedłużeniu, wówczas Nabywca zostanie poinformowany o przybliżonym czasie naprawy. Bieg terminu naprawy rozpoczyna się pierwszego dnia roboczego następującego po dniu dostarczenia Produktu do Serwisu
25. Wadliwy Produkt lub jego części, które zostaną wymienione, stają się własnością Serwisu.
26. Przed przystąpieniem do ewentualnej naprawy, Serwis każdorazowo dokonuje oględzin i oceny stopnia uszkodzenia reklamowanego Produktu. W przypadku stwierdzenia, że Produkt:

- jest sprawny,

• był instalowany oraz podłączony niezgodnie z zaleceniami zawartymi w Instrukcji Obsługi,
• uległ uszkodzeniu ewidentnie z winy Nabywcy,
• ma zerwana plombe,
• spełnia warunki podane w pkt. 8,

wówczas Serwis traktuje takie zgłoszenie reklamacyjne za nieuzasadnione i może obciążyć Nabywcę kosztami transportu oraz diagnozy urządzenia, zgodnie z obowiązującym w Serwisie Cennikiem Usług Napraw Odpłatnych.

1. Nabywczy przysługuje prawo do wymiany Produktu na inny, posiadający te same lub zbliżone parametry techniczne i eksploatacyjne, jeżeli:

• w okresie trwania Gwarancji, Serwis dokona 3 napraw, a Produkt nadal będzie wykazywał wady uniemożliwiające używanie go zgodnie z przeznaczeniem,
- Serwis uzna, że usunięcie wady jest niemożliwe lub w terminie określonym w pkt. 14,
- naprawa może spowodować nadmierne koszty po stronie Serwisu.

1. W skrajnych przypadkach, po wcześniejszym skonsultowaniu się z Nabywca, Serwis ma możliwość:

2. przedłużenia okresu naprawy Produktu, jeżeli wymagane naprawy nie mogą być wykonane z powodu nieprzewidzianych okoliczności, takich jak: trudności związane z importem urządzenia i/lub części zamiennych, przepisy prawne uniemożliwiające wykonanie naprawy itp.,

3. podjąć decyzję o zwrocie należności zgodnie i na podstawie ceny z faktury zakupowej, w przypadku, gdy nie ma możliwości wymiany Produktu na inny.

4. Gwarant jak i Serwis nie ponosi odpowiedzialności za uszkodzenia innych urządzeń w wyniku awarii Produktu.

5. Nabywca nie ma prawa do domagania się zwrotu utraconych korzyści w związku z awarią Produktu.

6. Brak odbioru naprawionego Produktu po upływie 4 tygodni od terminu naprawy określonego w pkt. 14, będzie traktowane jako bezpłatne zrzeczenie się Produktu na rzecz Serwisu. Serwis może przekazać Produkt na cele charytatywne lub wykorzystać jego części na potrzeby Serwisu.

7. W przypadku podejrzenia naruszenia przesyłki lub uszkodzenia przesyłanego Produktu w trakcie transportu, prosimy o stosowanie następującej procedury:

8. po otrzymaniu przesyłki należy każdorazowo sprawdzić stan opakowania w obecności pracownika spedycji (przesyłka powinna być zapieczętowana taśmą i/lub pieczęcią Serwisu, jeżeli tak nie jest lub jest w jakikołwiek sposób jest naruszona, oznacza to, że przesyłka była otwierana przez osoby nieuprawnione),

9. każdorazowo należy rozpakować i sprawdzić zawartość przesyłki w obecności pracownika spedycji, a w przypadku stwierdzenia uszkodzenia zawartości paczki lub jakichkolwiek braków, wspólnie sporządzić stosowny protokół.

10. Gwarancja na Produkt nie wyłącza ani nie ogranicza uprawnień kupującego wynikających z niezgodności towaru z umową.

Centralny Serwis Eura-Tech Sp. z o. o.

Przemysłowa 35a

84-200 Wejherowo

pon. - pt. 08:00 - 17:00

e-mail: [e-mail]

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub firmy zajmującej się recyklingiem odpadów. nr rej. BDO 000015700

Deklaracja zgodności UE do niniejszego urządzenia znajduje się na stronie internetowej www.eura-tech.eu

CE

EURA-TECH Sp. z o.o.

ul. Przemysłowa 35A, 84-200 Wejherowo www.eura-tech.eu

Wszystkie prawa zastrzeżone.

Zdjęcia, rysunki i teksty użyte w niniejszej instrukcji obsługi są własnością firmy „EURA-TECH” Sp. z o.o.

Powielanie, rozpowszechnianie i publikacja całości jak i fragmentów instrukcji są bez zgody autora zabronione!
