Typ produktu	Moduł 3-funkcyjny do 2-żyłowego systemu wideodomofonowego
Model	VXA-46A5
Funkcje	Repeater, Router, Gateway
Zasilanie	DC 24V
Pobór mocy (czuwanie)	0,32 W
Pobór mocy (praca)	3,7 W
Wymiary (W x SZ x G)	90 x 72 x 60 mm
Waga netto	195 g
Stopień ochrony	IP20
Temperatura pracy	-10°C ~ +55°C
Montaż	Szyna DIN lub ściana
Kompatybilność	System 2-żyłowy Eura
Maks. liczba użytkowników (tryb router)	256 (do 8 modułów, każdy do 32 lokali)
Maks. liczba modułów w systemie	8
Zasięg w trybie repeater	Do 300 m (150 m od bramy + 150 m do monitora)
Dopasowanie impedancji wideo	DIP6 w pozycji ON
Wskaźniki LED	Bus-IN, Bus-OUT, TX/RX, In-Use
Sterowanie	Przyciski PA, PB, NoRoute, AmpOn
Regulacja wzmocnienia	6 stopni (1-6)
Zalecane narzędzia montażowe	Wkrętak, śrubokręt, opcjonalnie szyna DIN
Okres gwarancji	24 miesiące

Często zadawane pytania - VXA-46A5 Eura

Jakie są główne funkcje modułu VXA-46A5?

Moduł VXA-46A5 pełni trzy funkcje: repeater (zwiększa zasięg transmisji do 300 m), router (umożliwia podłączenie do 256 użytkowników) oraz gateway (umożliwia podłączenie stacji nadrzędnej MASTER).

Jak zamontować moduł VXA-46A5?

Moduł można zamontować na szynie DIN lub bezpośrednio na ścianie za pomocą odpowiednich narzędzi. Montaż powinien być wykonany przez wykwalifikowany personel.

Jak skonfigurować tryb pracy modułu?

Tryb pracy ustawia się za pomocą przełączników DIP1-2: pozycja ON/OFF dla repeatera, routera lub gateway. Szczegółową tabelę ustawień znajdziesz w instrukcji.

Jak ustawić adres modułu za pomocą DIP switch?

Adres modułu ustawia się za pomocą przełączników DIP3-5. Do ośmiu modułów można przypisać adresy od 1 do 8 zgodnie z tabelą w instrukcji.

Jak zaprogramować wzmocnienie sygnału?

Naciśnij przycisk AmpOn, a następnie przytrzymaj NoRoute przez 3 sekundy. Użyj przycisków PA (zmniejszenie) i PB (zwiększenie), aby ustawić poziom od 1 do 6. Zapisz, przytrzymując NoRoute ponownie przez 3 sekundy.

Co oznaczają diody LED na module?

Diody LED sygnalizują: Bus-IN – podłączenie do sieci, Bus-OUT – podłączenie do monitora, TX/RX – poprawne połączenie (miga), In-Use – tryb czuwania (świeci).

Czy moduł VXA-46A5 przepuszcza zasilanie?

Nie, moduł VXA-46A5 nie przepuszcza zasilania. Po zastosowaniu modułu należy za nim zainstalować dodatkowy zasilacz.

Jaki jest maksymalny zasięg w trybie repeater?

W trybie repeater moduł zwiększa zasięg transmisji do 300 m (150 m od pierwszej stacji bramowej i 150 m do ostatniego monitora).

Ile użytkowników można podłączyć w trybie router?

W trybie router można podłączyć do 256 użytkowników, instalując maksymalnie 8 modułów VXA-46A5, każdy obsługujący do 32 lokali.

Jakie są warunki gwarancji?

Gwarancja trwa 24 miesiące od daty zakupu. Obejmuje wady produkcyjne, ale nie uszkodzenia mechaniczne, niewłaściwe użytkowanie ani akcesoria. Naprawy wykonuje Centralny Serwis Eura-Tech w Wejherowie.

INSTRUKCJA OBSŁUGI VXA-46A5 Eura

Instrukcja obsługi oraz karta gwarancyjna

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez w ykwalifikowany personel. Importer nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia, oraz z dokonywania samodzielnych napraw i modyfkacji.

1. CHARAKTERYSTYKA URZĄDZENIA

VXA-46A5 to specjalny moduł, kompatybilny w pełni z systemem „po siada 3 podstawowe funkcje.

Repeater: zwiększa zasięg transmisji do 300m.

Router: zwiększa możliwość podłączenia do 256 użytkowników

Gateway: umożliwia podłączenie stacji nadrzędnej MASTER.

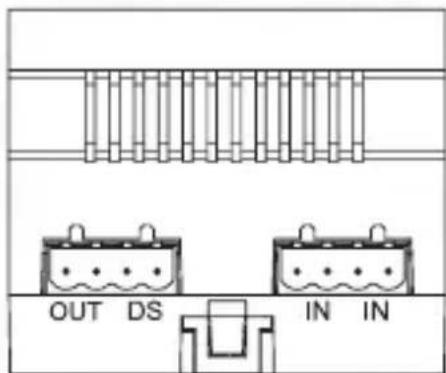

2. OPIS MODUŁU

DIP1-2: Ustawienie trybu pracy modułu

DIP3-5: Ustawienie adresu modułu

DIP6: Dopasowanie impedancji wideo

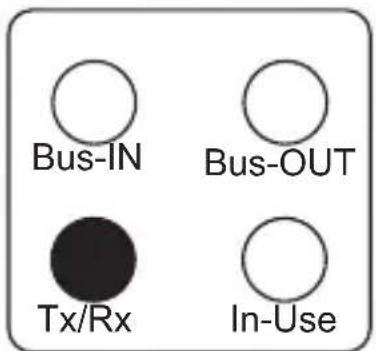

Wskaźniki LED

Bus-IN: Świeci, gdy moduł jest podłączony do sieci

Bus-OUT: Świeci, gdy moduł jest podłączony do monitora

TX/RX: Miga przy poprawnym połączeniu

In-Use: Świeci w trybie czuwania

Przyciski funkcyjne

PA: Zmniejszanie wzmocnienia

PB: Zwiększanie wzmocnienia

NoRoute: Przycisk programowania

Amp-ON: Przycisk włączania / wyłączania modułu

3. MONTAŻ MODUŁU

Moduł można zamontować na szynie DIN lub bezpośrednio na ścianie.

Rys. 2. Montaż modułu VXA-46A5

4. USTAWIENIE DIP SWITCH

DIP	Układ przełączników	Opis
DIP1-2		Tryb repeater
		Tryb router
		Tryb gateway
		Zarezerwowany
DIP3-5		Ustawienie dla pierwszego modułu VXA-46A5
		Ustawienie dla drugiego modułu VXA-46A5
		Ustawienie dla trzeciego modułu VXA-46A5
		Ustawienie dla czwartego modułu VXA-46A5
		Ustawienie dla piątego modułu VXA-46A5
		Ustawienie dla szóstego modułu VXA-46A5
		Ustawienie dla siódmego modułu VXA-46A5
		Ustawienie dla ósmego modułu VXA-46A5
DIP6		Dopasowanie impedancji wideo, ustaw w pozycji ON.

5. SCHEMAT POŁĄCZENIA

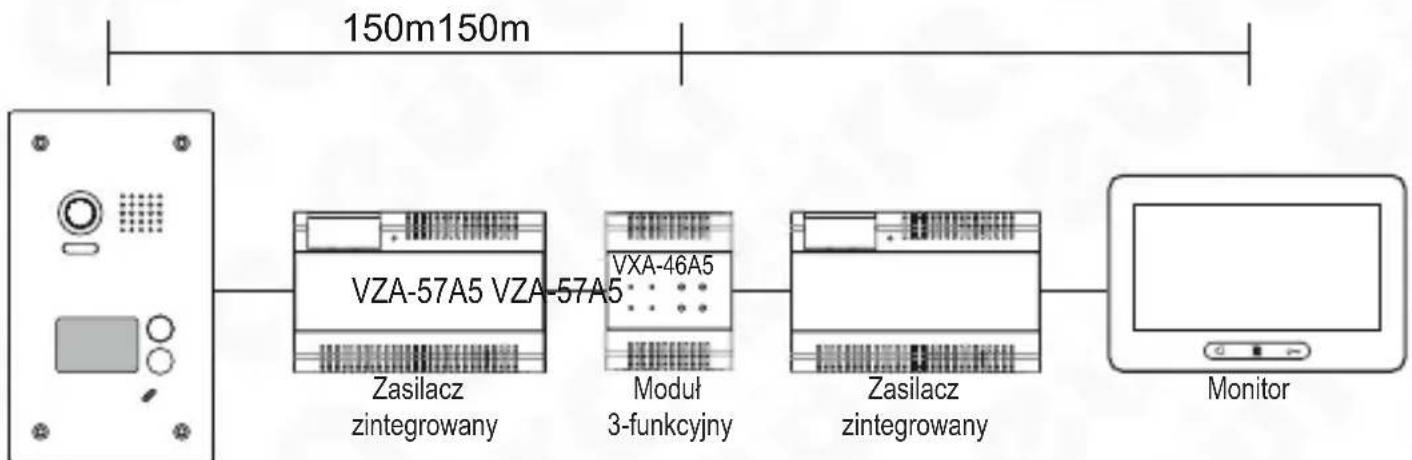

5.1 TRYB REPEATER

Moduł VXA-46A5 umożliwia zwiększenie zasięgu transmisji do 150m od pierwszej stacji bramowej oraz do 150m do ostatniego monitora.

Stacja bramowa
Rys. 3. Schemat połączeń

UWAGA:

Moduł VXA-46A5 nie przepuszcza zasilania. Po zastosowaniu modułu należy na linii za modułem zastosować dodatkowy zasilacz. Na zasilaczu pozostaw założony konektor ( czerwony przewód z kostką wpięty zasilacz )

Rys. 4. Schemat połączeń

5.2 TRYB ROUTER

W całym systemie można zainstalować do 8 modułów VXA-46A5, do każdego modułu można podłączyć maks. 32 lokale. czyli razem do 256 lokali.
UWAGA!

Przy ustawieniu „router” modułu VXA-46A5, w stacji bramowej należy zmienić trybu pracy kasety (Work Mode):

Moduł VXA-46A5 umożliwia zastosowanie stacji ogrodzeniowej, w całym systemie można zainstalować do 8 modułów VXA-46A5, do każdego moduł VXA-46A5 można podłączyć do 32 użytkowników.
    subgraph_VXA_47A5["VA-47A5"]
        A1["Computer"] --> B1["VXA-47A5"]
        A2["Computer"] --> B2["VXA-47A5"]
        A3["Computer"] --> B3["VXA-47A5"]
    end
    subgraph_VXA_46A5["VA-46A5"]
        B1 --> C1["VZA-57A5"]
        B2 --> C2["VXA-46A5"]
        C1 --> D1["Server"]
        C2 --> D2["Server"]
        D1 --> E1["Human icon"]
        D2 --> E2["Human icon"]
    end
    subgraph_VXA_47A5_VXA_46A5["VA-47A5"]
        B1 --> C3["VZA-57A5"]
        B2 --> C4["VXA-46A5"]
        C3 --> D3["Server"]
        C4 --> D4["Server"]
        D3 --> E3["Human icon"]
        D4 --> E4["Human icon"]
    end
    subgraph_VXA_47A5_VXA_46A5["VA-46A5"]
        B1 --> C5["VZA-57A5"]
        B2 --> C6["VXA-46A5"]
        C5 --> D5["Server"]
        C6 --> D6["Server"]
        D5 --> E5["Human icon"]
        D6 --> E7["Human icon"]
    end

6. WZMOCNIENIE SYGNAŁU

Aby uzyskać najlepszą jakość połączenia, należy ustawić właściwą siłę wzmocnienia sygnału. Wzmocnienie można ustawić w zakresie od 1 do 6

PA – zmniejszanie wzmocnienia sygnału o 1 stopień

PB -zwiększanie wzmocnienia sygnału o 1 stopień

NoRoute – programowanie modułu

AmpOn – włączanie/wyłączanie modułu

Ilość możliwych do ustawienia stopni wzmocnienia – 6

Minimalne wzmocnienie – 1

Maksymalne wzmocnienie - 6

Test siły wzmocnienia sygnału

Przed zaprogramowaniem siły wzmocnienia, określ ją testując połączenie

W trakcie normalnego połączenia ( rozmowy ), przy użyciu przycisków PA i PB na module wybierz właściwe wzmocnienie, zapewniające najlepszą jakość transmisji. Obserwuj obraz na monitorze.

PB – zwiększanie wzmocnienia sygnału o 1 stopień PA – zmniejszanie wzmocnienia sygnału o 1 stopień

Wybraną siłę wzmocnienia sygnalizują diody LED umieszczone na module.

Aby to sprawdzić przyciśnij przycisk NoRoute (diody migną 2 razy wska-zując aktualne ustawienie). Patrz tabela poniżej

Sygnalizacja siły wzmocnienia diodami led

1

2

3

4

5

6

! Zapamiętaj wybrane ustawienie i zaprogramuj je zgodnie z poniż-szym opisem w trybie programowania

Programowanie wybranej siły wzmocnienia.

Naciśnij przycisk AmpOn jeden raz, dioda InUse zaświeci się – moduł włączony.

Naciśnij przycisk NoRoute przez 3s. (do momentu migania diody InUse) PA – jednorazowe naciśnięcie zmniejsza wzmocnienia o 1 stopień (min. wzm.=1)

PB – jednorazowe naciśnięcie zwiększa wzmocnienia o 1 stopień (max. wzm.=6)

Po każdorazowej zmianie wzmocnienia diody LED migną 2 razy wskazując wybrany poziom.

Po ustawieniu właściwego wzmocnienia zapisz zmiany przyciskając przy-cisk NoRoute przez 3s. (do momentu stałego świecenia diody InUse).

Po zakończeniu programowania naciśnij jeden raz przycisk AmpOn, dioda InUse przestaje świecić. Moduł jest w trybie czuwania gotowy do pracy

1. SPECYFIKACJA TECHNICZNA

Zasilanie DC 24V
Pobór mocy 0,32W (czuwanie)/ 3,7W (praca)
Temperatura pracy 10°C ~ +55°C
Stopień ochrony IP20
Wymiary (W x SZ x G) 90x72x60mm
Waga netto 195g

KARTA GWARANCYJNA

nazwa wyrobu: MODUŁ 3-FUNKCYJNY DO 2-ŻYŁOWEGO SYSTEMU WIDEODOMOFONOWEGO

model: VXA-46A5

Data sprzedaży ....

pieczątka punktu sprzedaży i podpis sprzedawcy

OGÓLNE WARUNKI NAPRAW GWARANCYJNYCH

1. Eura-Tech Sp. z o. o. z siedzibą w Wejherowie przy ul. Przemysłowej 35A (zwany dalej „Gwarantem”), gwarantuje sprawne działanie wskazanego w Gwarancji urządzenia (zwanego dalej „Produktem”).
2. Gwarancja jest udzielana na okres 24 miesięcy, pod warunkiem użytkowania Produktu zgodnie z warunkamitechniczno-eksploatacyjnymi opisanymi w instrukcji obsługi oraz przyjętymi standardami. Gwarancja obowiązuje na terenie Rzeczpospolitej Polskiej. Na wybrane produkty np. sygnalizatory czadu czas obowiązywania gwarancji może być dłuższy, co każdorazowo określone jest już przy samym produkcie.
3. Prawa i obowiązki Gwaranta oraz Nabywcy Produktu reguluje treść postanowień ujętych w niniejszej Gwarancji, z którymi Nabywca powinien się zapoznać przed zakupem. Zakup Produktu jest równoznaczny z akceptacją warunków niniejszej Gwarancji.
4. Datą, od której obowiązuje czas trwania Gwarancji, jest data wystawienia dokumentu sprzedaży zapisana w Karcie Gwarancyjnej i dokumencie sprzedaży. Ujawnione w okresie trwania Gwarancji wady będą usunięte bezpłatnie przez Centralny Serwis Eura-Tech Sp. z o. o. (zwany dalej „Serwisem”).
5. Dokumentem potwierdzającym zawarcie powyższej umowy i tym samym uprawniającym do dochodzenia swoich praw jest prawidłowo wypełniona Karta Gwarancyjna wraz z dokumentem potwierdzającym zakup (paragon fiskalny, faktura VAT). Jakiekolwiek zmiany (zamazania, wytarcia, przekreślenia, poprawki itp.) w Karcie Gwarancyjnej powodują jej unieważnienie.
6. W przypadku Produktów nie posiadających Kart Gwarancyjnych (np. dzwonki bezprzewodowe, gongi, sygnalizatory, wykrywacze i inne), dokumentem potwierdzającym zawarcie umowy jest dokument sprzedaży (paragon fiskalny, faktura VAT).
7. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w Instrukcji Obsługi, do wykonania których zobowiązany jest Nabywca we własnym zakresie i na własny koszt (np.: zainstalowanie, konfiguracja, optymalne zabezpieczenie przed działaniem warunków zewnętrznych, konserwacja, ewentualny demontaż itp.).

8. Gwarancją nie są objęte:

9. akcesoria / materiały eksploatacyjne takie jak: ramki oraz śruby montażowe, przewody, karty zbliżeniowe, zasilacze wraz z kabłami zasilającymi, baterie oraz akumulatorki czy inne elementy, które są dodatkowo dołączone do Produktów - ze względu na swój charakter posiadają okres żywotności eksploatacyjnej,

10. uszkodzenia mechaniczne, elektryczne, chemiczne i termiczne lub celowe uszkodzenia Produktu i wywołane nimi wady,
11. uszkodzenia i wady wynikłe na skutek niewłaściwego lub niezgodnego z Instrukcją Obsługi użytkowania, niedbałością użytkownika, niewłaściwym przechowywaniem czy konserwacją Produktu, a także stosowanie Produktu niezgodnie z przepisami bezpieczeństwa i niezgodnie z jego przeznaczeniem,
12. uszkodzenia Produktu, który nie został prawidłowo zabezpieczony podczas transportu do Serwisu (np. brak opakowania transportowego, nie owinięcie Produktu odpowiednio w folię zabezpieczającą, unieruchomienie Produktu w opakowaniu itp.),
13. uszkodzenia Produktu, do którego Nabywca zgubił Kartę Gwarancyjną,
14. uszkodzenia powstałe w wyniku pożaru, powodzi, uderzenia pioruna (także pośredniego), czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, zalania płynami, przepięciem w sieci elektrycznej, podłączenia do sieci elektrycznej w sposób niezgodny z Instrukcją Obsługi,

15. Produkty, w których dokonano przeróbek, zmian konstrukcyjnych, napraw naruszając plombę gwarancyjną lub w jakikolwiek inny sposób.

16. Gwarant zapewnia bezpłatne części zamienne oraz robociznę, zgodnie z warunkami podanymi w niniejszej Gwarancji, w okresie trwania Gwarancji, o którym mowa na ostatnich stronach Instrukcji Obsługi w rozdziale „Warunki Gwarancji”. Gwarancja obejmuje tylko i wyłącznie usterki Produktu spowodowane wadliwymi częściami i/lub defektami produkcyjnymi.

17. Zgłoszenie reklamacyjne będzie rozpatrywane jedynie w przypadku, gdy reklamowany Produkt zostanie dostarczony do Serwisu wraz z:

18. Kartą Gwarancyjną (za wyjątkiem urządzeń wymienionych w pkt. 6),

19. prawidłowo wypełnionym Formularzem zgłoszenia naprawy

20. dowodem zakupu zawierającym datę oraz miejsce sprzedaży.

21. Otwieranie urządzenia bez wyrażnej zgody Serwisu, dokonywanie wszelkich napraw we własnym zakresie lub w nieautoryzowanym serwisie przez osoby nieupoważnione, będzie podstawą do unieważnienia Gwarancji.

22. Uszkodzony Produkt Nabywca zobowiązany jest dostarczyć do punktu sprzedaży lub bezpośrednio do Serwisu. Jeżeli reklamacja zostanie uznana przez Serwis za uzasadnioną, po naprawione Produkt zostaje odesłany do Nabywcy na koszt Gwaranta, korzystając z usług spedycji kurierskich, z którymi Gwarant ma aktualnie nawiązaną współpracę (GLS).

23. Dostarczenie uszkodzonego Produktu jakąkolwiek spedycją na koszt Gwaranta, bez wcześniejjszego uzgodnienia z Serwisem, będzie skutkowało odmową przyjęcia paczki.
24. Ewentualne wady lub uszkodzenia Produktu ujawnione i zgłoszone w okresie trwania Gwarancji będą usunięte bezpłatnie w terminie 14 dni kalendarzowych. W uzasadnionych przypadkach termin ten może ulec przedłużeniu, wówczas Nabywca zostanie poinformowany o przybliżonym czasie naprawy. Bieg terminu naprawy rozpoczyna się pierwszego dnia roboczego następującego po dniu dostarczenia Produktu do Serwisu

25. Wadliwy Produkt lub jego części, które zostaną wymienione, stają się własnością Serwisu.

26. Przed przystąpieniem do ewentualnej naprawy, Serwis każdorazowo dokonuje oględzin i oceny stopnia uszkodzenia reklamowanego Produktu. W przypadku stwierdzenia, że Produkt:

- jest sprawny,

- był instalowany oraz podłączony niezgodnie z zaleceniami zawartymi w Instrukcji Obsługi,

- uległ uszkodzeniu ewidentnie z winy Nabywcy,

- ma zerwana plombe,

- spełnia warunki podane w pkt. 8,

wówczas Serwis traktuje takie zgłoszenie reklamacyjne za nieuzasadnione i może obciążyć Nabywcę kosztami transportu oraz diagnozy urządzenia, zgodnie z obowiązującym w Serwisie Cennikiem Usług Napraw Odpłatnych.

1. Nabywcy przysługuje prawo do wymiany Produktu na inny, posiadający te same lub zbliżone parametry techniczne i eksploatacyjne, jeżeli:

- w okresie trwania Gwarancji, Serwis dokona 3 napraw, a Produkt nadal będzie wykazywał wady uniemożliwiające używanie go zgodnie z przeznaczeniem,

- Serwis uzna, że usunięcie wady jest niemożliwe lub w terminie określonym w pkt. 14,

- naprawa może spowodować nadmierne koszty po stronie Serwisu.

1. W skrajnych przypadkach, po wcześniejjszym skonsultowaniu się z Nabywcą, Serwis ma możliwość:

- przedłużenia okresu naprawy Produktu, jeżeli wymagane naprawy nie mogą być wykonane z powodu nieprzewidzianych okoliczności, takich jak: trudności związane z importem urządzenia i/lub części zamiennych, przepisy prawne uniemożliwiające wykonanie naprawy itp.,

- podjąć decyzję o zwrocie należności zgodnie i na podstawie ceny z faktury zakupowej, w przypadku, gdy nie ma możliwości wymiany Produktu na inny.

1. Gwarant jak i Serwis nie ponosi odpowiedzialności za uszkodzenia innych urządzeń w wyniku awarii Produktu.

2. Nabywca nie ma prawa do domagania się zwrotu utraconych korzyści w związku z awarią Produktu.

3. Brak odbioru naprawionego Produktu po upływie 4 tygodni od terminu naprawy określonego w pkt. 14, będzie traktowane jako bezpłatne zrzeczenie się Produktu na rzecz Serwisu. Serwis może przekazać Produkt na cele charytatywne lub wykorzystać jego części na potrzeby Serwisu.

4. W przypadku podejrzenia naruszenia przesyłki lub uszkodzenia przesyłanego Produktu w trakcie transportu, prosimy o stosowanie następującej procedury:

- po otrzymaniu przesyłki należy każdorazowo sprawdzić stan opakowania w obecności pracownika spedycji (przesyłka powinna być zapieczętowana taśmą i/lub pieczęcią Serwisu, jeżeli tak nie jest lub jest w jakikołwiek sposób jest naruszona, oznacza to, że przesyłka była otwierana przez osoby nieuprawnione),

- każdorazowo należy rozpakować i sprawdzić zawartość przesyłki w obecności pracownika spedycji, a w przypadku stwierdzenia uszkodzenia zawartości paczki lub jakichkolwiek braków, wspólnie sporządzić stosowny protokół.

1. Gwarancja na Produkt nie wyłącza ani nie ogranicza uprawnień kupującego wynikających z niezgodności towaru z umową.

Centralny Serwis Eura-Tech Sp. z o. o.

Przemysłowa 35a

84-200 Wejherowo

pon. - pt. 08:00 - 17:00

e-mail: [e-mail]

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub firmy zajmującej się recyklingiem odpadów. nr rej. BDO 000015700

ElektroEko

Informacje na temat miejsc zbierania zużytego sprzętu elektrycznego i elektronicznego znaleźć można na stronie organizacji odzysku http://www.elektroeko.pl

Deklaracja zgodności UE do niniejszego urządzenia znajduje się na stronie internetowej http://www.eura-tech.eu

EURA-TECH Sp. z o.o.

84-200 WEJHEROWO, ul. Przemysłowa 35A

www.eura-tech.eu

Wszystkie prawa zastrzeżone.

Zdjęcia, rysunki i teksty użyte w niniejszej instrukcji obsługi są własnością firmy „EURA-TECH” Sp. z o.o. Powielanie, rozpowszechnianie i publikacja całości jak i fragmentów instrukcji są bez zgody autora zabronione!
