Typ produktu	Obudowa natynkowa na szynę DIN
Wymiary zewnętrzne	Wys. 410 mm, szer. 375 mm, głęb. 96+14 mm
Wymiary czołówki	Wys. 415 mm, szer. 381 mm
Waga netto/brutto	4,010 / 4,472 kg
Materiał wykonania	Blacha DC01, grub. 1 mm, kolor RAL 7035
Stopień ochrony	IP 20
Ilość szyn DIN / długość	2 szt. / 320 mm każda
Ilość miejsc na bezpieczniki typu S	18
Dystans szyny od tylnej ścianki	4 lub 20 mm (z użyciem wsporników)
Miejsce na akumulator	2 x 17 Ah / 12 V
Zabezpieczenie antysabotażowe	Mikrowyłącznik otwarcia (NC, 0,5 A / 50 V DC); opcjonalnie mikrowyłącznik oderwania od ściany (wymaga PKAZ067)
Zakres temperatury pracy	-10°C do +40°C
Wilgotność względna	do 90% bez kondensacji
Przeznaczenie	Integracja instalacji elektrycznych, systemów automatyki, KNX, CCTV, KD, SSWiN itp.
Montaż	Natynkowy, przez kwalifikowanego instalatora
Wyposażenie dodatkowe	Możliwość montażu zamka (MR008 lub MR027), dystanse 14 mm
Czyszczenie i konserwacja	Przecierać suchą szmatką; nie używać rozpuszczalników
Gwarancja	Szczegóły na www.pulsar.pl

Często zadawane pytania - AWO622 PULSAR

Jakie urządzenia można zamontować w obudowie AWO622?

W obudowie można zamontować bezpieczniki typu S, transformatory serii TRP/TRZ, zasilacze serii PS, PSDC, PSDCSEP, zasilacze buforowe PSB, PSG2, PWB oraz zasilacze MEAN WELL na szynę DIN.

Czy obudowa nadaje się do montażu na zewnątrz?

Nie, obudowa przeznaczona jest do montażu wewnątrz pomieszczeń o normalnej wilgotności (RH do 90% bez kondensacji) i temperaturze od -10°C do +40°C.

Jakie są wymiary obudowy AWO622?

Wymiary zewnętrzne: wysokość 410 mm, szerokość 375 mm, głębokość podstawy 96 mm + dystans 14 mm. Czołówka: 415 x 381 mm.

Ile szyn DIN można zamontować i jaka jest ich długość?

Obudowa posiada otwory na 2 szyny DIN o długości 320 mm każda. Szyny można montować bezpośrednio lub na wspornikach plastikowych (oddalenie 20 mm).

Czy obudowa ma zabezpieczenie antysabotażowe?

Tak, standardowo wyposażona jest w mikrowyłącznik otwarcia (styki NC, 0,5 A / 50 V DC). Opcjonalnie można dodać mikrowyłącznik oderwania od ściany (wymaga akcesorium PKAZ067).

Jaki stopień ochrony IP ma obudowa?

Obudowa posiada stopień ochrony IP 20, co oznacza ochronę przed ciałami stałymi większymi niż 12 mm, ale nie przed wodą.

Czy można zamontować zamek w obudowie?

Tak, czołówka posiada przetłoczenie na zamek. Można zastosować zamek o tym samym kodzie MR027 lub różnym MR008.

Jaka jest maksymalna pojemność akumulatora?

Obudowa przewidziana jest na dwa akumulatory 12 V o pojemności do 17 Ah każdy.

Jakie akcesoria dodatkowe są dostępne?

Dostępne są: dystanse plastikowe 14 mm (w zestawie), wsporniki plastikowe do szyn DIN (oddalenie 20 mm), zamek MR008/MR027 oraz mikrowyłącznik oderwania od ściany PKAZ067.

Jak czyścić obudowę AWO622?

Obudowę należy czyścić suchą lub lekko wilgotną szmatką. Nie używać agresywnych środków czyszczących ani rozpuszczalników.

INSTRUKCJA OBSŁUGI AWO622 PULSAR

Wydanie: 6 z dnia 21.06.2022

Zastępuje wydanie: 5 z dnia 20.10.2020

1. Przeznaczenie:

Ze względu na swoja konstrukcję obudowa AWO622 może być wykorzystana jako element integrujący instalacje elektryczne, systemy automatyki, KNX, SSW (CCTV), KD, SSWiN itp. Dedykowana jest do urządzeń montowanych na szynie DIN (TH35mm). W obudowie można zamontować następujące urządzenia (w zależności od konfiguracji):

1. Bezpieczniki elektryczne typu „S”
2. Transformatory serii: TRP, TRZ

3. Zasilacze serii:

4. PS-...

5. PSDC-...

6. PSDCSEP-...

7. Zasilacze buforowe do zabudowy serii:

8. PSB-...

9. PSG2-...

10. PWB-...

11. Zasilacze MEAN WELL na szynę DIN serii:

• MDR, DR, HDR, EDR, NDR, SDR
- DRP, DRH, WDR, TDR, DRC
• DR-UPS40 (moduł buforowy)
- DRDN20, DRDN40, DR-RDN20 (moduły redundantne)

1. Zasilacze MEAN WELL do zabudowy serii:

Obudowa na tylnej ściance posiada otworowanie do zamontowania 2 szyn DIN o długości 320mm każda. Montaż szyn odbywa się bezpośrednio do obudowy lub na wspornikach plastikowych, pozwalających oddalić szynę od tylnej ścianki o 20mm. Dodatkowo posiada otwory do montażu w tylnej ściance transformatorów TRP/TRZ i zasilaczy do zabudowy. Na wyposażeniu znajduje się tamper otwarcia obudowy. W opcji standardowej obudowa skręcana jest wkrętem od czoła. Czołówka obudowy posiada przetłoczenie na zamek, co umożliwia montaż zamka o tym samym kodzie MR027 lub o różnym kodzie MR008. Do obudowy dodawane są dystanse plastikowe 14mm pozwalające oddalić obudowę od ściany, co umożliwia swobodne doprowadzenie przewodów do urządzeń zamontowanych w obudowie.

3. Montaż:

Obudowa przeznaczona jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie (wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do ingerencji w instalacje niskonapięciowe. Obudowa (+PCB) powinna być montowana w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C.

1. Parametry techniczne

PARAMETRY TECHNICZNE
Miejsce dla akumulatora	2 x 17Ah /12V
Zabezpieczenie antysabotażowe	1 x mikrowyłącznik: otwarcie obudowy, 0,5 A; 50 V DC max.NC – styki normalnie zwarteOpcjonalnie: 1 x mikrowyłącznik: oderwanie od ściany, 0,5A;50 V DC (wymagany PKAZ067)
Obudowa	IP 20
Temperatura pracy	Temperatura: -10°C ÷ +40°C wilgotność względna 20%...90%, bez kondensacji
Wilgotność względna RH – max.	90 [%]
Wymiary zewnętrzne obudowy	W=375, H =410, D+D1=96+14 [-/+2mm]
Wymiary zewnętrzne czołówki	W1=381, H1=415 [+/- 2mm]
Dystans szyny TH35 od tylnej ścianki	D2= 4 lub 20 [+/- 1mm]
Ilość szyn DIN / długość / ilość pół „S”	2 / 320mm / 18
Wykonanie	Blacha DC01, grubość: 1 mm, zabezpieczenie antykorozyjne, kolor: RAL 7035
Zastosowanie	Do wewnątrz, natynkowa
Waga netto/brutto	4,010 / 4,472 [kg]
Uwagi	Możliwość montażu zamka (MR008 lub MR027), posiada dystans od ściany (podłoża) – 14mm

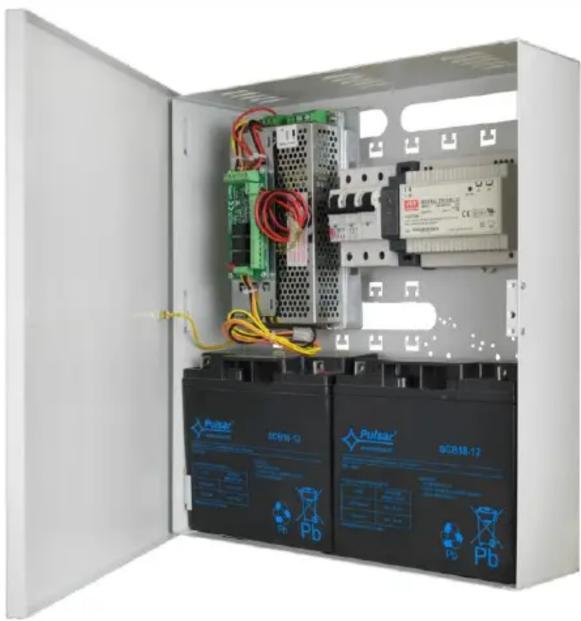

Rys.1 Przykładowe konfiguracje montażu

Rys.2 Montaż szyn DIN na plastikowych wspornikach – 20mm (wyposażenie standardowe)

Rys.3 Możliwość zamontowania tampera oderwania od ściany (wymagane dodatkowe akcesorium - PKAZ067)

Ogólne warunki gwarancji
Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
