Typ produktu	Obudowa ochronna do rejestratora
Przeznaczenie	Zabezpieczenie rejestratora przed niepowołanym dostępem, ochrona danych (RODO)
Materiał	Blacha stalowa DC01, grubość 1.0 mm
Kolor	RAL 9003 (biały)
Wymiary zewnętrzne (W x H x D)	400 x 113 x 300 mm (H całkowita: 99+14)
Wymiary wewnętrzne (W x H x D)	355 x 90 x 235 mm
Waga netto	3.45 kg
Waga brutto	3.7 kg
Zamki	2 sztuki (różny kod), każdy z 2 kluczami (łącznie 4 klucze)
Zabezpieczenie antysabotażowe	Mikrowyłącznik NC (normalnie zwarty) 0,5 A/50 V DC – sygnalizacja otwarcia obudowy
Klasa ochronności	I (EN 62368-1)
Stopień ochrony	IP20
Temperatura pracy	-10°C do +40°C
Temperatura przechowywania	-20°C do +60°C
Wilgotność względna	20% do 90% bez kondensacji
Prąd znamionowy połączenia ochronnego	6 A max
Montaż	Do wewnątrz; możliwość podwieszenia za pomocą uchwytu AWO445BR (opcjonalnie)
Opcjonalny wentylator	ARAW45 z czujnikiem temperatury 45°C
Dystans od podłoża	14 mm
Zgodność i gwarancja	CE, 2 lata gwarancji

Często zadawane pytania - AWO445 PULSAR

Jakie są wymiary wewnętrzne obudowy AWO445?

Wymiary wewnętrzne obudowy wynoszą: W2=355 mm, H2=90 mm, D2=235 mm. Są to wymiary miejsca przeznaczonego na rejestrator.

Czy obudowa posiada zabezpieczenie antysabotażowe?

Tak, obudowa wyposażona jest w mikrowyłącznik (styki normalnie zwarte) sygnalizujący otwarcie obudowy. Parametry: 0,5 A / 50 V DC.

Czy można zamontować wentylator w obudowie?

Tak, opcjonalnie można zamontować wentylator ARAW45 z czujnikiem temperatury 45°C, który zapewnia dodatkowe chłodzenie.

Jaki jest stopień ochrony IP obudowy?

Stopień ochrony wynosi IP20, co oznacza, że obudowa chroni przed ciałami stałymi o średnicy powyżej 12,5 mm, ale nie jest odporna na wodę.

Czy obudowa nadaje się do montażu na zewnątrz?

Nie, obudowa przeznaczona jest wyłącznie do montażu wewnątrz pomieszczeń. Nie należy jej instalować na zewnątrz.

Jakie są wymiary zewnętrzne obudowy?

Wymiary zewnętrzne to: W=400 mm, H=113 mm (99+14 mm dystansu), D=300 mm. Czołówka ma wymiary W1=405 mm, H1=105 mm.

Ile kluczy znajduje się w zestawie?

W zestawie znajdują się 4 klucze – po 2 do każdego z dwóch zamków. Zamki mają różne kody.

Jaka jest grubość blachy użytej do produkcji obudowy?

Obudowa wykonana jest z blachy stalowej DC01 o grubości 1,0 mm.

Jakie są warunki gwarancji na obudowę AWO445?

Obudowa objęta jest 2-letnią gwarancją. Szczegółowe warunki gwarancji dostępne są na stronie www.pulsar.pl.

Czy można podwiesić obudowę pod blatem?

Tak, do tego celu służy opcjonalny uchwyt AWO445BR umożliwiający podwieszenie obudowy np. pod blatem.

INSTRUKCJA OBSŁUGI AWO445 PULSAR

Nazwa: Obudowa DVR/MAŁA

Obudowa metalowa na rejestrator CCTV

IP20

Wydanie: 6 z dnia 09.10.2023

1. Przeznaczenie:

Konstrukcja obudowy dostosowana do wymagań z zakresu ochrony danych osobowych (RODO), które muszą być chronione i bezpiecznie przechowywane.

Obudowa służy do zabezpieczenia rejestratora przed niepowołanym dostępem lub kradzieżą. Wykonana jest z blachy o grubości 1mm. Na wyposażeniu dwa zamki (różny kod), do każdego zamka dwa klucze w zestawie oraz tamper otwarcia obudowy.

Możliwość montażu:

• AWO445BR – uchwyt do „podwieszenia” obudowy np. pod blatem, itp.
• ARAW45 – wentylator z czujnikiem temperatury 45°C

2. Parametry techniczne:

Tabela 1. Parametry elektryczne.

Zabezpieczenie antysabotażowe	1 x mikrowyłącznik:otwarcie obudowy, 0,5 A; 50 V DC max. NC – styki normalnie zwarte
Klasa ochronności EN 62368-1	I (pierwsza)
Prąd znamionowy połączenia ochronnego	6 A max
Deklaracje, gwarancja	CE, 2 lata

Tabela 2. Parametry mechaniczne.

Wymiary zewnętrzne obudowy	W=400, H+H3=99+14, D=300 [+/-2 mm]
Wymiary zewnętrzne czołówki	W1=405, H1=105 [+/-2 mm]
Wymiary miejsca na rejestrator	W2=355, H2=90, D2=235 [+/-2 mm]
Wykonanie	Blacha DC01, grubość: 1.0 mmZabezpieczenie antykorozyjneKolor: RAL 9003
Zamykanie	Zamek x 2 sztuki (różny kod)
Zastosowanie	Do wewnątrz
Waga netto/brutto	3.45 / 3.7 [kg]
Uwagi	posiada dystans od podłoża – 14mmmożliwość montażu uchwytu do „podwieszenia” obudowy - AWO445BRmożliwość montażu wentylatora ARAW45

Tabela 3. Parametry eksploatacyjne.

Stopień ochrony EN60529	IP20
Temperatura pracy	-10°C ...+40°C
Temperatura przechowywania	-20°C ...+60°C
Wilgotność względna	20%...90%, bez kondensacji
Wibracje sinusoidalne w czasie pracy	niedopuszczalne
Udary w czasie pracy
Nasłonecznienie bezpośrednie
Wibracje i udary w czasie transportu	PN-83/T-42106

Rysunek 1. Wymiarowanie.

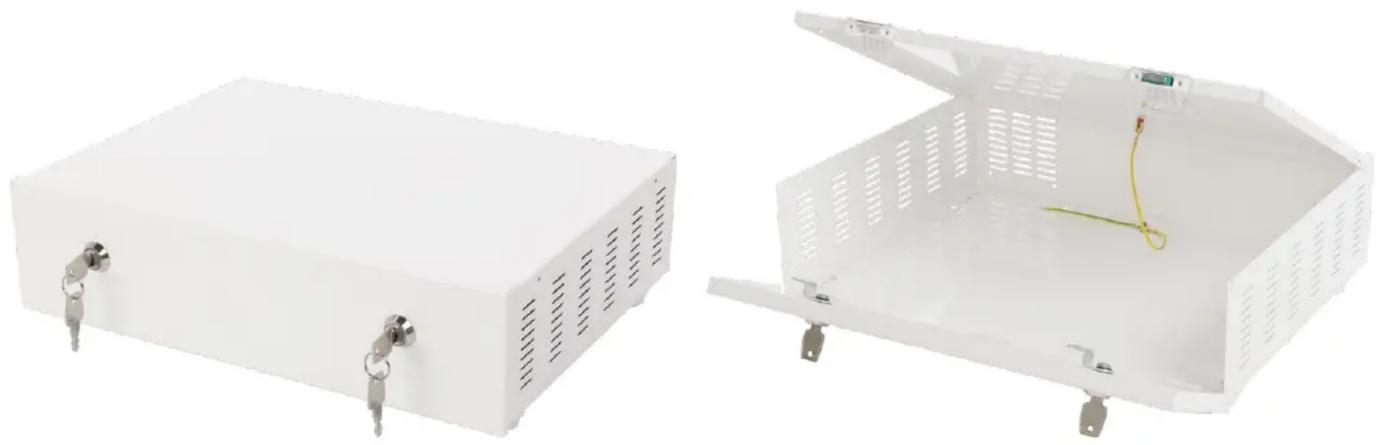

Rysunek 2. Widok obudowy.

Rysunek 3. Przykładowy montaż – wentylator ARAW45 / rejestrator / uchwyt AWO445BR

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
