Typ produktu	Szafa RACK 19" wisząca do montażu urządzeń w standardzie 19"
Wymiary zewnętrzne	600 x 901 x 450 mm (+/-2 mm)
Wymiary montażowe	19" x 18U
Waga netto / brutto	19,1 kg / 21,5 kg
Obciążenie statyczne	50 kg
Materiał	Stal walcowana na zimno SPCC, grubość 0,6-1,0 mm
Kolor	RAL7035 (szary)
Stopień ochrony	IP 20
Temperatura pracy	-10°C do +40°C
Wilgotność względna	20% - 90% bez kondensacji
Zastosowanie	Wewnątrz pomieszczeń, integracja systemów CCTV, KD, SSWiN, RTV, LAN
Zamykanie	Drzwi frontowe z zamkiem (RAZ-G2), drzwi boczne na zatrzask Click
Gwarancja	2 lata
Montaż	Ścienny (wisząca), składana, z możliwością regulacji profili RACK
Wentylacja	Otwory wentylacyjne w płycie górnej (2 x 105x105 mm)
Wpusty kablowe	W płycie górnej i dolnej (175x58 mm)
Drzwiczki	Możliwość przełożenia lewa/prawa
Możliwość montażu kółek	Tak
Deklaracje	CE
Konserwacja i czyszczenie	Czyścić suchą szmatką, unikać wilgoci. Nie stosować agresywnych środków czyszczących.
Bezpieczeństwo	Przed montażem upewnić się, że ściana wytrzyma obciążenie. Nie przekraczać obciążenia 50 kg. Szafę montować zgodnie z instrukcją.
Części zamienne i naprawy	Dostępne u producenta. W przypadku uszkodzenia skontaktować się z serwisem Pulsar.
Informacje ogólne	Producent: Pulsar sp. j., Siedlec 150, 32-744 Łapczyca, Polska. www.pulsar.pl

Często zadawane pytania - RWA1864-G PULSAR

Jak złożyć szafę RACK RWA1864-G?

Montaż należy rozpocząć od wstawienia ram szafy do leżącej płyty dolnej. Następnie dodać płytę górną i skręcić od góry 4 wkrętami. Skręcić frontową część 8 wkrętami (po dwa na róg). Odwrócić szafę i skręcić tylną część również 8 wkrętami, a następnie spód 8 wkrętami. Zamontować płytę tylną przykręcając ją 4-6 wkrętami do ram. Następnie położyć szafę bokiem i przykręcić profile RACK 4 wkrętami z każdej strony. Postawić szafę w pionie, zamontować drzwi boczne i frontowe.

Jakie jest maksymalne obciążenie szafy?

Maksymalne obciążenie statyczne wynosi 50 kg. Nie należy go przekraczać, aby uniknąć uszkodzenia szafy lub ryzyka wypadku.

Czy szafa jest odpowiednia do montażu na ścianie?

Tak, szafa RWA1864-G jest przeznaczona do montażu wiszącego na ścianie. Należy użyć odpowiednich kołków montażowych dostosowanych do rodzaju podłoża (np. beton, cegła).

Jakie są wymiary szafy?

Wymiary zewnętrzne to 600 mm szerokości, 901 mm wysokości i 450 mm głębokości. Wysokość montażowa wynosi 18U.

Czy mogę zmienić położenie drzwiczek?

Tak, istnieje możliwość przełożenia drzwiczek frontowych z lewej na prawą stronę i odwrotnie. Umożliwia to elastyczne dopasowanie do warunków montażu.

Jakie otwory wentylacyjne posiada szafa?

Szafa posiada otwory wentylacyjne w płycie górnej o wymiarach 2 x 105x105 mm, które umożliwiają odprowadzanie ciepła z zainstalowanych urządzeń.

Czy mogę zamontować kołki do szafy?

Tak, szafa ma możliwość montażu kółek (nie dołączonych w zestawie), co ułatwia przemieszczanie szafy w razie potrzeby.

Jaki jest stopień ochrony IP?

Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm (np. palce), ale nie przed wilgocią. Nie zaleca się stosowania w pomieszczeniach o dużej wilgotności.

Jakie są warunki gwarancji?

Gwarancja producenta wynosi 2 lata. Szczegółowe warunki gwarancji dostępne są na stronie www.pulsar.pl. W przypadku reklamacji należy kontaktować się z serwisem.

Czy szafa nadaje się do użytku domowego?

Tak, szafa przeznaczona jest do użytku wewnętrznego, idealna do integracji systemów CCTV, RTV, LAN w małych firmach lub domach. Zapewnia estetyczny montaż i ochronę mechaniczną urządzeń.

INSTRUKCJA OBSŁUGI RWA1864-G PULSAR

Szafa RACK 19" umożliwia integrację systemów CCTV, KD, SSWiN, RTV, LAN itp. w małych firmach lub domach. Przeznaczona jest do montażu urządzeń produkowanych w obudowach w standardzie 19". Szafy RACK zapewniają estetyczny montaż urządzeń oraz zabezpieczają je przed mechanicznymi uszkodzeniami.

DANE TECHNICZNE

Parametry mechaniczne:

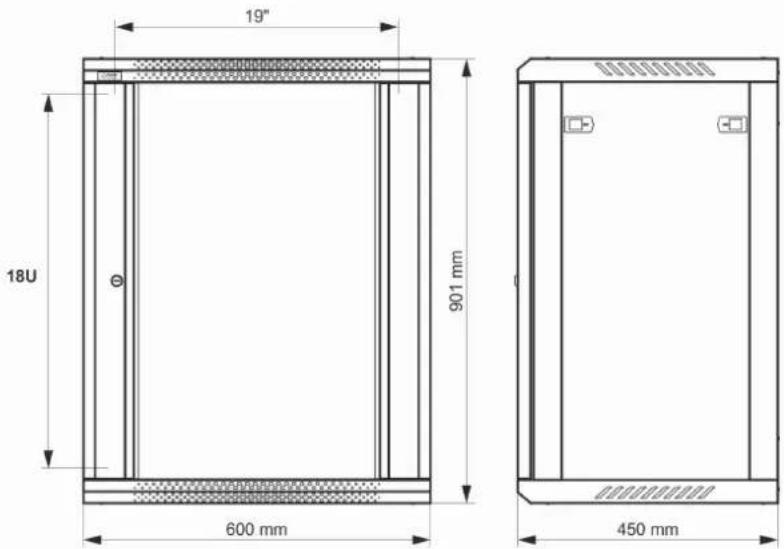

Wymiary montażowe: 19" x 18U
Wymiary: 600 x 901 x 450 [mm, +/-2]
Wykonanie: stal walcowana na zimno SPCC, 0.6mm	0.8mm, 1mm, RAL7035 (szary), metalowa profile RACK - 1,0mm rama szafy - 0,8mm płyta górna i dolna - 0,6mm drzwi frontowe - 0,6mm / 4mm szkło hartowane drzwi boczne - 0,6mm panel tylny - 0,6mm
Obciążenie statyczne: 50 [kg]
Zamykanie: drzwi frontowe - zamek (RAZ-G2, ten	sam kod) drzwi boczne - Click
Zastosowanie: do wewnątrz
Waga: 19.1 / 21.5 [kg]
Typ Szafy: wisząca do złożenia
Uwagi: możliwość zmiany rozstawu pomiędzy profilami RACK 19" - przód - tył otwory wentylacyjne w płycie górnej (2 x 105x105mm - wymiar montażowy) wpusty kablowe w płycie dolnej i górnej szafy (175x58mm) możliwość przełożenia drzwiczek lewa prawa możliwość montażu kółek
Gwarancja: 2 lata
Deklaracje: CE

Parametry eksploatacyjne:

Stopień ochrony EN60529: IP 20
Temperatura pracy: -10°C ... +40°C
Temperatura przechowywania: -20°C ... +60°C
Wilgotność względna: 20% ... 90%, bez kondensacji
Wibracje sinusoidalne w czasie pracy: niedopuszczalne
Udary w czasie pracy: niedopuszczalne
Nasłonecznienie bezpośrednie:	niedopuszczalne
Wibracje i udary w czasie transportu:	PN-83/T-42106

Budowa szafy RACK

1 - Płyta górna
2 - Drzwi boczne
3 - Profile RACK 19"
4 - Płyta tylna
5 - Ramy szafy
6 - Płyta dolna
7 - Drzwi frontowe z zamkiem
8 - Trzpień

Spis części

Lp. Część Ilość Zdjęcie Lp. Część Ilość Zdjęcie
1 Płyta górna 1 szt. 6 Płyta dolna 1 szt.
2 Drzwi boczne 2 szt. 7 Drzwi frontowe 1 szt.
3 Profile RACK 19" 4 szt. 8 Trzpień		1 szt.
4 Płyta tylna 1 szt. 9 Zamek 1 szt.
5	Ramy szafy	2 szt.

Składanie szafy RACK

Do leżącej płyty dolnej wstawić ramy szafy.

Następnie dołożyć płytę górną i skręcić szafę od góry 4 wkrętami.

Skręcić frontową część 8 wkrętami (po dwa wkręty na każdy róg)

Ułożyć szafę tak, aby mieć dostęp do jej tylnej części.

Skręcić tylną część 8 wkrętami (po dwa wkręty na każdy róg).

Następnie skręcić od spodu 8 wkrętami (po dwa wkręty na każdy róg)

Następnie zamontować płytę tylną i skręcić ją 4/6 wkrętami do ram szafy.

Położyć szafę bokiem, za pomocą 4 wkrętów przykręcić profile RACK (to samo powtórzyć kładąc szafę na drugim boku).

Uwaga - odległości profili RACK można skokowo regulować przód tył, zgodnie z poniższym rysunkiem.

Postawić szafę RACK w pionie, zamontować drzwi boczne i frontowe.

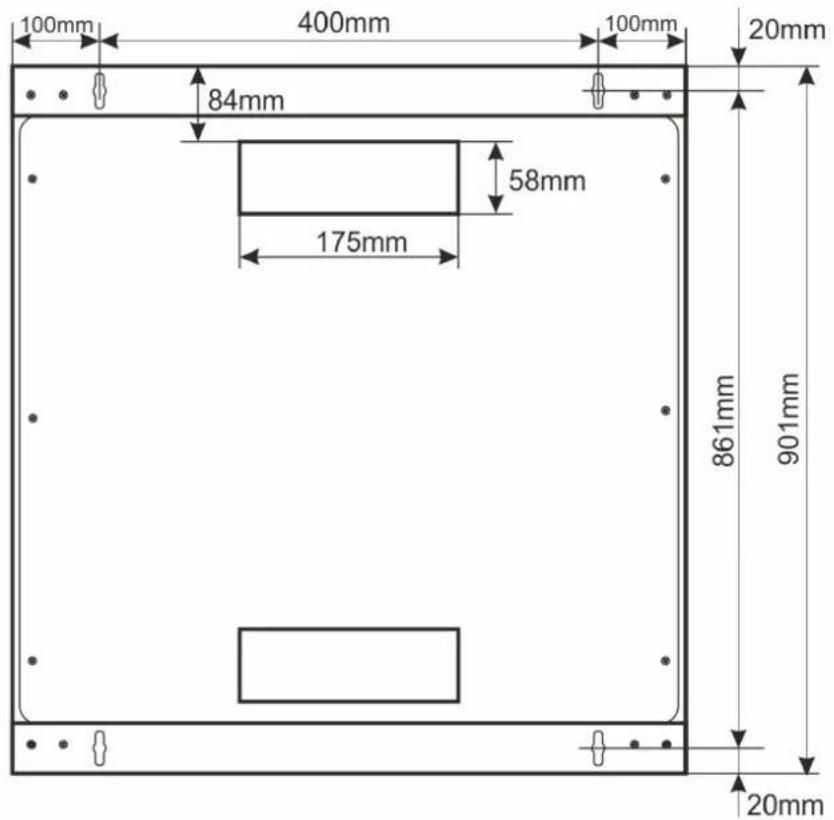

Dobrać odpowiednie kołki montażowe w zależności od rodzaju podłoża.

Ogólne warunki gwarancji
Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
