INSTRUKCJA OBSŁUGI RS4281 PULSAR
 | INSTRUKCJA MONTAŻUPOLSKI v1.0kod: RS4281Nazwa: Szafa serwerowa RACK 42U stojąca do złożenia 800x1000 | |||||
 |  |  |  |  |  | IM RS4281Wydanie: 1 z dnia 20.02.2020Zastępuje wydanie: ---- |
PL
1. Przeznaczenie:
Szafa RACK 19" umożliwia integrację systemów CCTV, KD, SSWiN, RTV, LAN itp. w średnich i dużych firmach. Przeznaczona jest do montażu urządzeń produkowanych w obudowach w standardzie 19". Szafy RACK zapewniają estetyczny montaż urządzeń oraz zabezpieczają je przed mechanicznymi uszkodzeniami.
2. Parametry techniczne:
| PARAMETRY TECHNICZNE | |
| Wymiary montażowe: | W=19", H=42U, D=782mm |
| Wymiary zewnętrzne: | W=800, H=2055, D=1000 [mm, +/-2] |
| Waga netto/brutto: | 136 / 142 [kg] |
| Wykonanie: | -profile RACK: stal walcowana na zimno SPCC 2mm RAL 9004 - skręcaneprofile poprzeczne: stal walcowana na zimno SPCC 1,5mm - skręcanerama szafy: stal walcowana na zimno SPCC 1,2mm RAL 9004 - spawanedrzwi frontowe: 5mm szkło hartowane / SPCC 1,2mm RAL 9004 - uchylnedrzwi boczne: stal walcowana na zimno SPCC 1,2mm RAL 9004 - zatrzaskowedrzwi tylnie: stal walcowana na zimno SPCC 1,2mm RAL 9004 - uchylne |
| Obciążenie statyczne: | 1000 kg (z nogami poziomującymi) |
| Zastosowanie: | do wewnątrz, IP20 |
| Uwagi: | - możliwość zmiany rozstawu pomiędzy profilami RACK przednimi a tylnymiotwory wentylacyjne w płycie górnej i dolnej szafy- możliwość zamontowania panelu wentylatorów do płyty górnej – RAWP (max. 3szt.)wpusty kablowe w płycie dolnej i górnej szafydwa organizery kabli pionowe zamontowane w przedniej części szafyw komplecie 4 kółka bez blokady, 4 nogi poziomującemożliwość zamontowania cokołu wysokości 100mm - RAC188Mdrzwi frontowe zamykane na kluczyk (dwa w komplecie)drzwi tylnie zamykane na kluczyk (dwa w komplecie)drzwi boczne - możliwość zamontowania zamka - RAZB16szafa do złożenia |
| Certyfikaty, deklaracje: | RoHS |

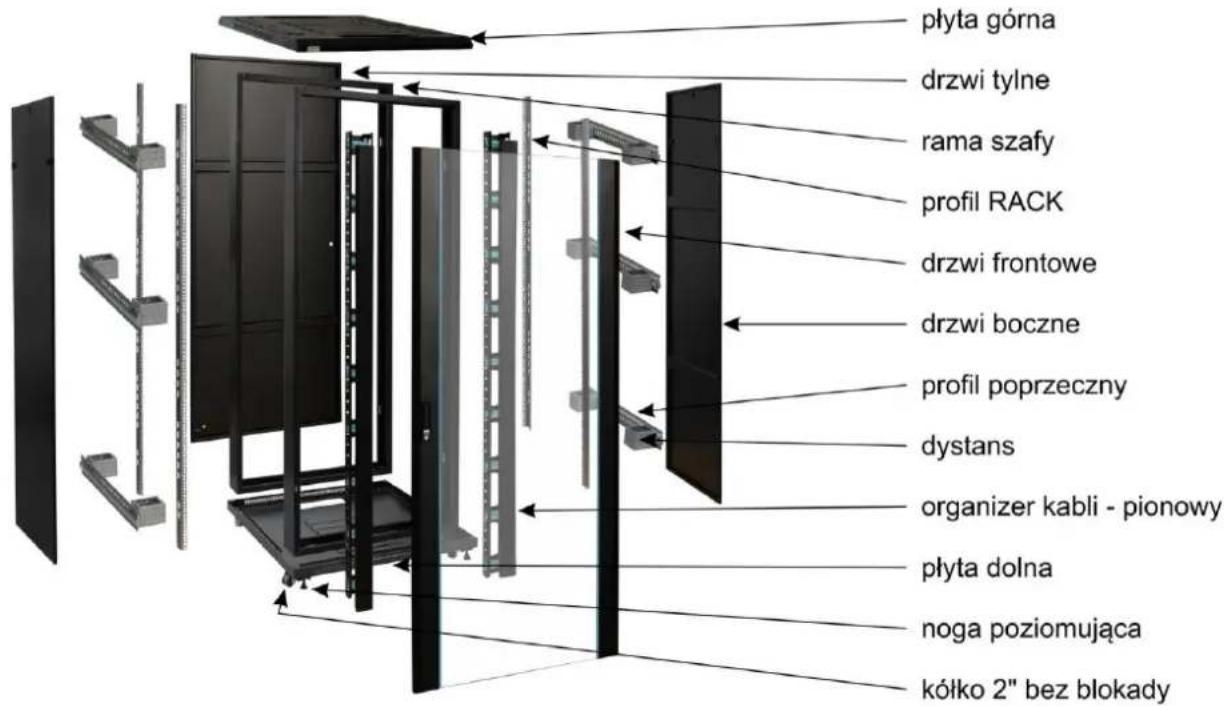

3. Budowa szafy RACK
- Spis części
| Lp. | Część | Ilość | Zdjęcie |
| 1 | Płyta górna | 1 szt. |  |
| 2 | Płyta dolna | 1 szt. |  |
| 3 | Drzwi przednie | 1 szt. |  |
| 4 | Drzwi tylne | 1 szt. |  |
| 5 | Drzwi boczne | 2 szt. | [7A19] |
| 6 | Rama szafy | 2 szt. |  |
| 7 | Profil poprzeczy | 6 szt. |  |
| 8 | Dystans | 12 szt. |  |
| 9 | Profil RACK 19" 42U | 4 szt. |  |
| 10 | Organizer kabli pionowy | 2 szt. |  |
| 11 | Zaślepka wpustów kablowych - górna | 2 szt. |  |
| 12 | Zaślepka wpustów kablowych - dolna | 2 szt. |  |
| Lp. | Część | Ilość | Zdjęcie |
| 13 | Zamek drzwi tylne RAZ25 | 1 szt. |  |
| 14 | Dystans drzwi bocznych | 4 szt. |  |
| 15 | Kółko 2" bez blokady | 4 szt. |  |
| 16 | Noga poziomująca | 4 szt. | [G3WW] |
| 17 | Śruba M8x12 krzyżakowy | 16 szt. |  |
| 18 | Nakrętka M8 | 16 szt. |  |
| 19 | Śruba 10mm krzyżakowy | 92 szt. |  |
| 20 | Nakrętka M5 podkładka, podkładka sprężynująca | 2 szt. |  |
| 21 | Tulejka dystansowa do drzwi przód / tył | 2 szt. |  |
| 22 | Śruba M6x12 krzyżakowy | 40 szt. |  |
| 23 | Nakrętka M6 („koszyk”) | 40 szt. |  |
| 24 | Klucz montażowy krzyżakowy / sześciokątny | 1 szt. |  |
Szafa RACK stojąca do złożenia dostarczana jest w 5 osobnych opakowaniach.
5.1) Położyć poziomo dwie ramy szafy RACK wraz z płyta górną i dolną. Zwrócić uwagę na uziemienia w ramach – rozmieszczenie według rysunku
Płyta górna tyl
5.2) Do ram szafy RACK dostawić z lewej strony płytę górną szafy, z prawej płytę dolną. Skręcić śrubami M8x12 z nakrętkami M8 (16szt). Wkręcić do płyty dolnej szafy kółka i nóżki.
5.3) Postawić szafę RACK do pionu i zamontować: - zaślepki wpustów kablowych góra i dół – śruba 10mm – 12szt. - dystans drzwi bocznych – śruba 10mm – 4szt.
5.4) W ramach szafy zamontować od wewnątrz (z przodu i tyłu) profile poprzeczne, dystanse i profile RACK - zgodnie z rysunkiem poniżej.
5.7) Montaż drzwi przednich, tylnych, bocznych
Ogólne warunki gwarancji
Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
ZOBACZ
PRODUCENT
Pulsar sp. j.
Siedlec 150,
32-744 Łapczyca
Tel. 14-610-19-40, Fax. 14-610-19-50
e-mail: biuro@pulsar.pl, sales@pulsar.pl
http://www.pulsar.pl, www.zasilacze.pl
