RS4288P - Szafa serwerowa PULSAR - Bezpłatna instrukcja obsługi

Typ produktu	Szafa RACK 19" stojąca
Wysokość montażowa	42U
Wymiary (szer. x wys. x gł.)	800 x 2055 x 800 mm
Wymiary montażowe	19" x 42U x 582 mm
Obciążenie statyczne	1000 kg (z nogami poziomującymi)
Materiał	Stal walcowana na zimno SPCC
Grubość blachy (drzwi frontowe, boczne, tylne)	1,2 mm
Grubość profili poprzecznych	1,5 mm
Grubość profili RACK	2 mm
Kolor	RAL9004 (czarny)
Drzwi przednie	Metalowe, perforowane, z zamkiem (RAZ-S)
Drzwi tylne	Z zamkiem (RAZ25)
Drzwi boczne	Click, możliwość montażu zamka (RAZB16)
Waga netto / brutto	109 kg / 122,8 kg
Zastosowanie	Do wnętrz
Stopień ochrony	IP20
Temperatura pracy	Do 40°C
Temperatura przechowywania	Od -20°C do +60°C
Wilgotność względna	20% – 90% (bez kondensacji)
Gwarancja	2 lata
Certyfikaty	CE
Wyposażenie dodatkowe	4 kółka bez blokady, 4 nogi poziomujące, 2 organizery kabli pionowe, klucz montażowy
Możliwość przełożenia drzwi	Drzwi przednie i tylne – lewa/prawa strona

Często zadawane pytania - RS4288P PULSAR

Jak złożyć szafę RACK RS4288P?

Szafa dostarczana jest w 4 opakowaniach. Należy położyć ramy z płytą górną i dolną, skręcić śrubami M8x12 (16 szt.), zamontować kółka i nóżki, a następnie postawić pionowo. Kolejno montuje się zaślepki wpustów kablowych, dystanse, profile poprzeczne, profile RACK, organizery kabli i drzwi. Szczegółowa instrukcja dostępna w rozdziale 3.

Jakie są wymiary szafy?

Wymiary całkowite to 800 x 2055 x 800 mm, a wysokość montażowa wynosi 42U (582 mm).

Czy szafa ma kółka?

Tak, w komplecie znajdują się 4 kółka 2" bez blokady oraz 4 nogi poziomujące.

Jakie zamki są w drzwiach?

Drzwi przednie mają zamek RAZ-S, tylne RAZ25, a boczne są na zatrzask Click z możliwością zamontowania zamka RAZB16.

Jaka jest maksymalna waga sprzętu, który można zamontować?

Maksymalne obciążenie statyczne wynosi 1000 kg (przy użyciu nóg poziomujących).

Czy szafa wymaga uziemienia?

Tak, ramy szafy posiadają punkty uziemienia – należy je połączyć zgodnie z instrukcją.

Jakie są warunki gwarancji?

Gwarancja trwa 2 lata. Szczegółowe warunki dostępne są na stronie www.pulsar.pl.

Jak czyścić szafę?

Do czyszczenia należy używać suchej, miękkiej szmatki. Unikać agresywnych środków chemicznych.

Czy w szafie można zamontować dodatkowe wentylatory?

Szafa nie posiada fabrycznych wentylatorów, ale perforowane drzwi zapewniają wentylację. Można zamontować własne, ale należy uwzględnić przepływ powietrza.

Czy szafa jest odpowiednia do montażu urządzeń niestandardowych?

Szafa jest przystosowana wyłącznie do urządzeń w standardzie 19". Nie przewidziano montażu urządzeń niestandardowych.

INSTRUKCJA OBSŁUGI RS4288P PULSAR

Szafa RACK 19" umożliwia integrację systemów CCTV, KD, SSWiN, RTV, LAN itp. w średnich i dużych firmach. Przeznaczona jest do montażu urządzeń produkowanych w obudowach w standardzie 19". Szafy RACK zapewniają estetyczny montaż urządzeń oraz zabezpieczają je przed mechanicznymi uszkodzeniami.

DANE TECHNICZNE:

Parametry mechaniczne:

Wymiary montażowe:	19" x 42U x 582 mm
Wymiary:	800 x 2055 x 800 [mm, +/-2]dystans od podłoża: 72 mm
Wykonanie:	stal walcowana na zimno SPCC, 1.2mm, 1.5mm, 2mm, RAL9004 (czarny), metalowadrzwi frontowe z perforacją - 1,2mmdrzwi boczne - 1,2mmdrzwi tylne - 1,2mrmama szafy - 1,2mmprofile poprzeczne - 1,5mmprofile RACK - 2mm
Obciążenie statyczne:	1000 [kg] - z nogami poziomującymi
Zamykanie:	drzwi frontowe - zamek (RAZ-S, ten sam kod)drzwi tylne - zamek (RAZ25, ten sam kod)drzwi boczne - Click (możliwość montażu zamka - RAZB16)
Zastosowanie:	do wewnątrz
Waga:	109 / 122.8 [kg]
Typ Szafy:	stojąca do złożenia - serwerowa
Uwagl:	w komplecie 4 kółka bez blokady, 4 nogi poziomującemożliwość przełożenia drzwiczek lewa prawaw komplecie 2 organizery kabli pionowe
Gwarancja:	2 lata
Deklaracje:	CE

Parametry eksploatacyjne:

Stopień ochrony EN60529:	IP 20
Temperatura pracy:	40°C ...
Temperatura przechowywania:	-20°C ... +60°C
Wilgotność względna:	20% ... 90%, bez kondensacji
Wibracje sinusoidalne w czasie pracy:	niedopuszczalne
Udary w czasie pracy:	niedopuszczalne
Nasłonecznienie bezpośrednie:	niedopuszczalne
Wibracje i udary w czasie transportu:	niedopuszczalne

1. Spis części:

Lp.	Część	Ilość	Zdjęcie
1	Płyta górna	1 szt.
2	Płyta dolna	1 szt.
3	Drzwi przednie	1 szt.
4	Drzwi tylne	1 szt.
5	Drzwi boczne	2 szt.
6	Rama szafy	2 szt.
7	Profil poprzeczny	6 szt.
8	Profil RACK 19" 42U	4 szt.
9	Zaślepka wpustów kablowych - górna	2 szt.
10	Zaślepka wpustów kablowych - dolna	2 szt.
11	Dystans	12 sz.
12	Organizer kabli pionowy	2 szt.

Lp.	Część	Ilość	Zdjęcie
13	Kółko 2" bez blokady	4 szt.
14	Noga poziomująca	4 szt.	[w52c]
15	Śruba M8x12 krzyżakowa	16 szt.
16	Nakrętka M8	16 szt.
17	Śruba 10mm krzyżakowa	97 szt.
18	Nakrętka M5 podkładka, podkładka sprężynująca	2 szt.
19	Tulejka dystansowa do drzwi przód/tył	2 szt.
20	Śruba M6x12 krzyżakowa	20 szt.
21	Nakrętka M6 („koszyk”)	20 szt.
22	Klucz montażowy Torx / krzyżak	1 szt.
23	Dystans drzwi bocznych	4 szt.

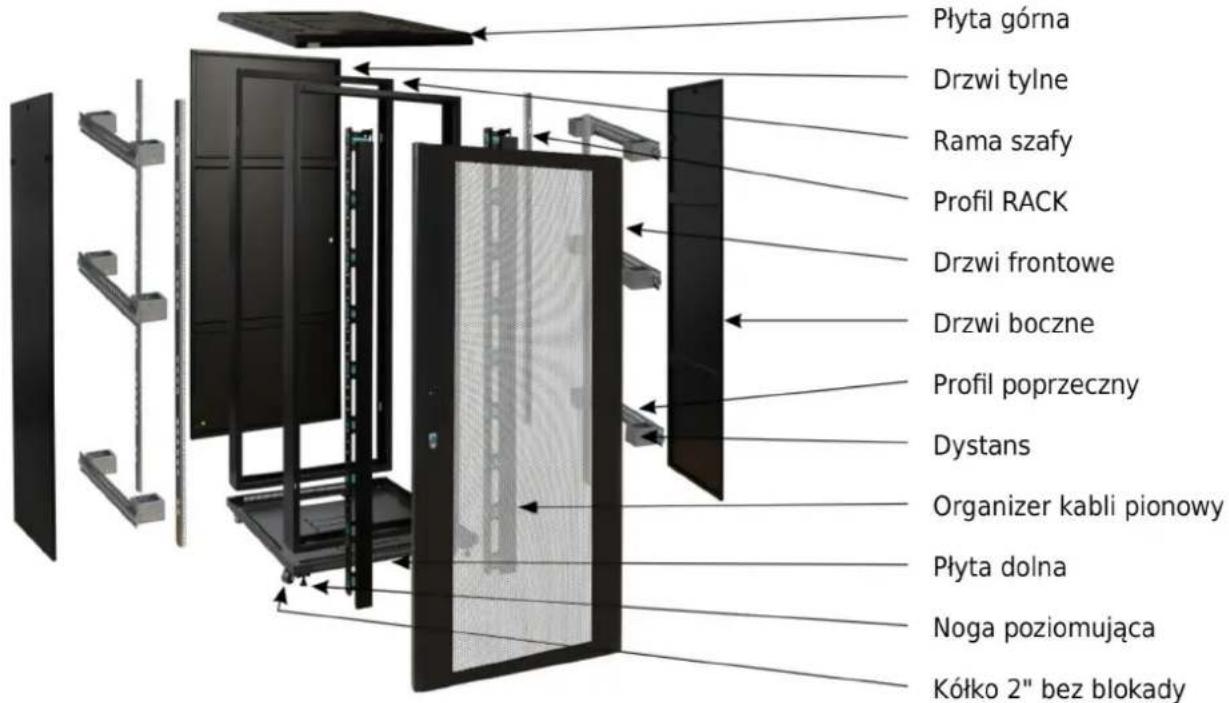

2. Budowa szafy RACK

3. Instrukcja złożenia szafy RACK:

Szafa RACK stojąca do złożenia dostarczana jest w 4 osobnych opakowaniach.

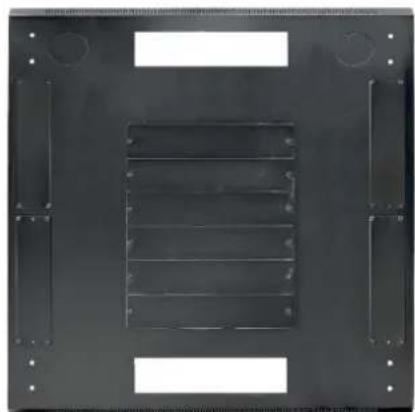

3.1) Położyć poziomo dwie ramy szafy RACK wraz z płyta górną i dolną.

Zwrócić uwagę na uziemienia w ramach - rozmieszczenie według rysunku.

Płyta górna tył

3.2) Do ram szafy RACK dostawić z lewej strony płytę górną szafy, z prawej płytę dolną.

Skręcić śrubami M8x12 z nakrętkami M8 (16szt). Wkręcić do płyty dolnej szafy kółka i nóżki.

3.3) Postawić szafę RACK do pionu i zamontować:

- zaślepki wpustów kablowych góra i dół - śruba 10mm - 12szt.

- dystans drzwi bocznych - śruba 10mm - 4 szt.

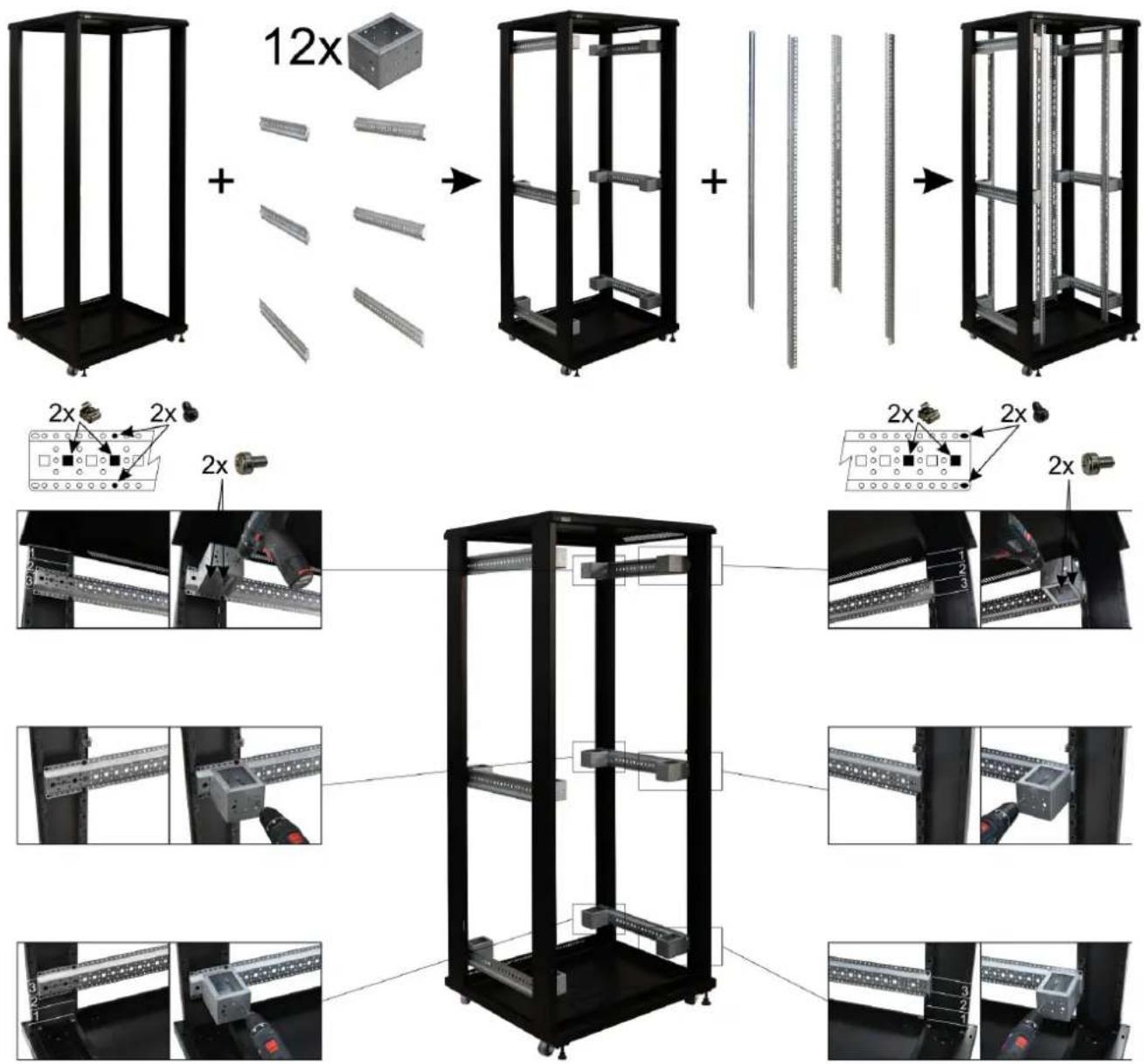

3.4) W ramach szafy zamontować od wewnątrz (z przodu i tyłu) profile poprzeczne, dystanse i profile RACK - zgodnie z rysunkiem poniżej.

3.5) Do zamontowanych dystansów przykręcić pionowe organizery kabli.

3.6) Montaż drzwi przednich, tylnych, bocznych.

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
