EXT-POE4-OTD - Extendeur réseau PoE PULSAR - Bezpłatna instrukcja obsługi

Typ produktu	Przedłużacz PoE
Model	EXT-POE4-OTD
Marka	PULSAR
Liczba portów	4
Standard PoE	IEEE 802.3af/at
Maksymalna odległość przedłużenia	100 m
Zasilanie	PoE (zasilanie przez Ethernet)
Wymiary	100 x 70 x 25 mm
Waga	150 g
Materiał obudowy	Tworzywo sztuczne
Temperatura pracy	0°C - 40°C
Wilgotność względna	10% - 90% (bez kondensacji)
Funkcje	Przedłuża zasięg sieci PoE, obsługa 4 urządzeń końcowych, plug and play
Wskaźniki LED	Zasilanie, PoE aktywne, porty
Zabezpieczenia	Przepięciowe, przeciwzwarciowe
Montaż	Naścienny lub na stole
Kategoria	Niekategoryzowane
Kraj pochodzenia	Chiny
Gwarancja	24 miesiące
Zgodność	CE, RoHS
Zawartość opakowania	Przedłużacz PoE, instrukcja obsługi
Wymagane akcesoria	Switch/router PoE (źródło PoE)
Czyszczenie i konserwacja	Przecierać suchą, miękką szmatką; nie używać rozpuszczalników

Często zadawane pytania - EXT-POE4-OTD PULSAR

Jak podłączyć przedłużacz PoE EXT-POE4-OTD?

Podłącz kabel Ethernet ze źródłem PoE (switch/router PoE) do portu wejściowego (Input). Następnie podłącz urządzenia końcowe do portów wyjściowych (Port 1-4). Urządzenie działa automatycznie – nie wymaga konfiguracji.

Jaki jest maksymalny zasięg przedłużenia?

Przedłużacz EXT-POE4-OTD umożliwia przedłużenie sygnału Ethernet i zasilania PoE o dodatkowe 100 metrów w stosunku do standardowego zasięgu switcha (100 m). Łączna odległość może wynosić do 200 m.

Czy urządzenie obsługuje PoE+?

Tak, przedłużacz jest zgodny ze standardami IEEE 802.3af (PoE) i 802.3at (PoE+), co pozwala na zasilanie urządzeń o mocy do 30 W na port.

Czy mogę użyć go z switch’em bez PoE?

Nie, źródło Ethernet musi dostarczać zasilanie PoE, ponieważ przedłużacz nie ma własnego zasilacza. Podłącz go wyłącznie do switcha/routera z portami PoE.

Jakie urządzenia mogę podłączyć do EXT-POE4-OTD?

Możesz podłączyć kamery IP, punkty dostępowe, telefony VoIP, czytniki RFID i inne urządzenia zgodne z PoE, które pobierają do 30 W na port. Łączna moc wszystkich portów nie może przekraczać mocy źródła PoE.

Dlaczego dioda LED nie świeci?

Sprawdź, czy kabel Ethernet jest prawidłowo podłączony i czy źródło PoE jest włączone. Jeśli dioda zasilania nadal nie świeci, źródło może nie dostarczać wystarczającego napięcia lub przedłużacz jest uszkodzony.

Czy przedłużacz można zamontować na ścianie?

Tak, obudowa ma otwory montażowe umożliwiające przykręcenie do ściany. Użyj odpowiednich kołków i śrub (nie dołączone). Montaż na ścianie zapewnia stabilność i oszczędza miejsce.

Jaka jest temperatura pracy urządzenia?

Przedłużacz działa w zakresie temperatur od 0°C do 40°C. Unikaj miejsc narażonych na bezpośrednie działanie promieni słonecznych i wilgoć.

Czy urządzenie wymaga sterowników?

Nie, EXT-POE4-OTD działa w technologii plug and play. Po podłączeniu jest natychmiast gotowy do pracy bez instalowania dodatkowego oprogramowania.

Co zrobić, gdy urządzenie nie działa?

Sprawdź połączenia kablowe, czy źródło PoE jest sprawne i czy urządzenia końcowe nie przekraczają limitów mocy. Zrestartuj switch/router PoE. Jeśli problem persists, skontaktuj się z serwisem PULSAR.

INSTRUKCJA OBSŁUGI EXT-POE4-OTD PULSAR

Wydanie: 1 z dnia 28.03.2024

Zastępuje wydanie: ----

PL

Cechy urządzenia:

• Zakres napięcia wejściowego 48 – 57 V DC
  • Zasilanie ze switcha PoE
• Wejście PoE IN zgodne ze standardem IEEE802.3af/at/bt
• Wyjście PoE OUT 4 zgodne ze standardem IEEE802.3af/at/bt
• Wyjścia PoE OUT 1-3 zgodne ze standardem IEEE802.3af/at
• Zwiększa zasięg danych Ethernet oraz zasilania PoE o kolejne 100 metrów

• Przeznaczony do pracy w sieciach 10/100 Mb/s

• Sygnalizacja optyczna stanu pracy

• Tryb VLAN
  • Zabezpieczenia:

- przeciążeniowe OLP

- przeciwzwarciiowe SCP

• Gwarancja – 2 lata

1. Opis techniczny.

1.1. Opis ogólny.

Extender EXT-POE4-OTD to urządzenie przeznaczone do zwiększenia odległości przesyłu zasilania PoE oraz danych Ethernet za pomocą skrętki UTP kat. 5/5e o kolejne 100m. Extender jest zasilany ze switcha PoE lub innego urządzenia zgodnego ze standardem PoE (wejście PoE IN). Napięcie wyjściowe oraz dane dostępne są na wyjściach PoE OUT 1 – 4, do których należy podłączyć kamery lub inne urządzenia IP wykorzystujące zasilanie PoE.

1.2. Parametry techniczne.

Tabela 1. Parametry techniczne

Zasilanie	Zgodne z 802.3af/at/bt (48 – 57 V DC)
Pobór prądu przez układy modułu	<20mA
Moc modułu	50 W max.
Porty	5 portów 10/100 Mb/s (1 x PoE IN + 4 x PoE OUT) z automatyczną negocjacją szybkości połączeń, automatycznym krosowaniem Auto MDI/MDIX)
Napięcie wyjściowe	Port PoE OUT 4 - zgodne z 802.3af/at/btPorty PoE OUT 1 – 3 - zgodne z 802.3af/at
Prąd wyjściowy	Port PoE OUT 4: 1 APorty PoE OUT 1 – 3: 0,5A/port(Σ=1A max.)
Wejściowe pary zasilające PoE IN	1/2 (+) 3/6(-)4/5 (+) 7/8 (-)
Wyjściowe pary zasilające PoE OUT 1 – 4	1/2 (+) 3/6(-)4/5 (+) 7/8 (-)
Zabezpieczenie przeciążeniowe OLPZabezpieczenie przeciwzwarciowe SCP	105% ÷ 150% znamionowego prądu wyjściowego, automatyczny powrót
Optyczna sygnalizacja pracy	Diody LED (zielone)Porty 1 – 5:Świeci - podłączone urządzenie 10/100 Mb/sPulsuje - transmisja danychPrzełącznik VLAN:Nie świeci – tryb VLAN nie aktywnyŚwieci - tryb VLAN aktywny
Warunki pracy	-10°C – 50°C
Wymiary(LxWxH)	98 x 35 x 149 [+/- 2mm]
Mocowanie	Wkręty montażowe x2 (rozstaw 76mm)
Złącza:-wej/wyj. PoE	RJ45 8P8C
Waga netto/brutto	0,16 / 0,18 [kg]
Temperatura składowania	-20°C...+60°C
Deklaracje, gwarancja	CE, RoHS, 2 lata

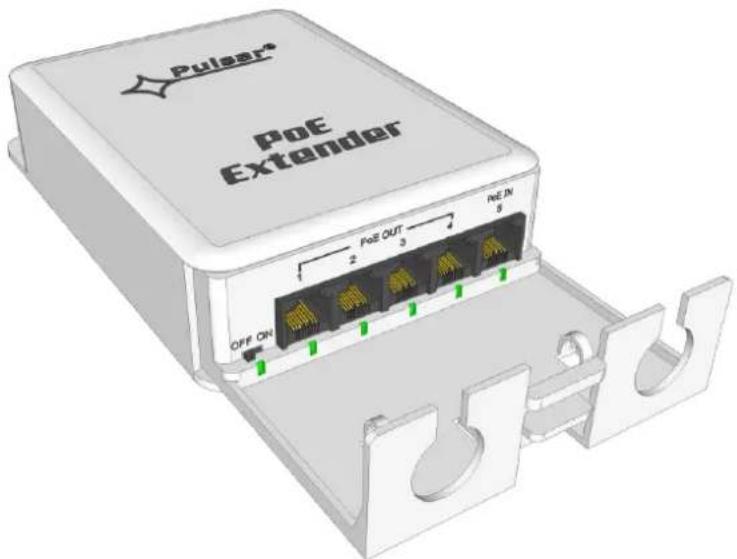

Tabela 2. Opis elementów i złącz

Elementnr [rys. 1]	Opis
[1]	Sygnalizacja LED
[2]	PoE OUT 1 – 4 - porty wyjściowe
[3]	PoE IN-port wejściowy
[4]	Przełącznik trybu VLAN

Przykład zastosowania:

2. Instalacja.

2.1. Wymagania.

Extender przeznaczony jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie (wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji) w instalacje niskonapięciowe. Urządzenie zaleca się zainstalować w miejscu chronionym przed bezpośrednim wpływem warunków atmosferycznych i dużego nasłonecznienia z temperaturami z zakresu -10°C do +50°C.

Urządzenie przeznaczone jest do pracy w sieciach Ethernet o przepustowości 10 Mb/s lub 100 Mb/s. Połączenia pomiędzy extenderem, a urządzeniem sieciowym należy wykonać kablem kategorii min. UTP CAT.5e.

2.2. Tryb VLAN

Extender wyposażony jest w przełącznik uaktywniający funkcję VLAN która izoluje porty PoE między sobą (komunikacja odbywa się pomiędzy portem PoE IN i poszczególnymi PoE OUT).

2.3. Procedura instalacji.

Podłączyć przewody sieciowe (Ethernet) do złącz RJ45 oznaczonych: PoE IN, PoE OUT. Do gniazda PoE IN podłączyć przewód RJ45 z przełącznika ethernetowego zgodnego ze standardem PoE, uwzględniając wydajność prądową portu wyjściowego. Do gniazd PoE OUT 1 – 4 podłączyć urządzenia np. kamery IP.

3. Konserwacja.

Urządzenie nie wymaga wykonywania żadnych specjalnych zabiegów konserwacyjnych.

OZNAKOWANIE WEEE

Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami. Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i elektronicznego należy stosować oddzielne sposoby utylizacji.

W Polsce zgodnie z przepisami ustawy o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza się pozbyć tego produktu, jest obowiązany do oddania ww. do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są m. in. przez sprzedawców hurtowych i detalicznych tego sprzętu oraz gminne jednostki organizacyjne prowadzące działalność w zakresie odbierania odpadów. Prawidłowa realizacja tych obowiązków ma znaczenie zwłaszcza w przypadku, gdy w zużytym sprzęcie znajdują się składniki niebezpieczne, które mają negatywny wpływ na środowisko i zdrowie ludzi.

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl ZOBACZ
