Typ produktu	Extender PoE (zasilanie przez Ethernet)
Model	EXT-POE2H (PULSAR)
Zasilanie	44–57 V DC (zgodne z IEEE802.3af/at)
Pobór prądu własnego	<30 mA
Moc modułu	20 W maks.
Napięcie wyjściowe	Zgodne z IEEE802.3af
Prąd wyjściowy	0,3 A/port (łącznie maks. 0,4 A)
Obsługiwane prędkości sieci	10/100 Mb/s (Fast Ethernet)
Maksymalne wydłużenie zasięgu	100 m (przy użyciu skrętki UTP kat. 5)
Liczba portów wyjściowych PoE	2 (PoE OUT 1/2)
Zabezpieczenia	Przepięciowe (wejście PoE), przeciążeniowe OLP, przeciwzwarciowe SCP
Sygnalizacja optyczna	Dioda LED LAN (żółta) – stan połączenia; dioda PoE (zielona) – obecność napięcia
Obudowa	Hermetyczna IP56
Montaż	Na ścianie lub na słupie (wymaga adaptera OZB2 – opcja)
Zakres temperatur pracy	-25°C do +50°C
Wymiary zewnętrzne (W×H×D)	198 × 148 × 78 mm (±2 mm)
Waga netto/brutto	0,55 kg / 0,62 kg
Rodzaj złączy	RJ45 8P8C
Średnica przewodu	6–13 mm
Konserwacja	Brak specjalnych zabiegów; przed czyszczeniem odłączyć zasilanie
Części zamienne	Brak wymienialnych przez użytkownika części wewnętrznych
Gwarancja	2 lata
Informacje ogólne	Urządzenie przeznaczone do pracy w sieciach 10/100 Mb/s; nie obsługuje Gigabit Ethernet

Często zadawane pytania - EXT-POE2H PULSAR

Jakie napięcie zasilania jest wymagane dla EXT-POE2H?

Urządzenie zasilane jest napięciem stałym w zakresie 44–57 V DC zgodnym ze standardami IEEE802.3af/at (PoE).

Czy extender obsługuje Gigabit Ethernet?

Nie, EXT-POE2H jest przeznaczony wyłącznie do sieci 10/100 Mb/s (Fast Ethernet). Nie obsługuje 1 Gb/s.

Jaki jest maksymalny prąd obciążenia na port wyjściowy?

Maksymalny prąd na każdym porcie PoE OUT wynosi 0,3 A, a łączny prąd dla obydwu portów nie może przekroczyć 0,4 A.

Jak podłączyć extender?

Podłącz kabel Ethernet z przełącznika PoE do portu PoE IN, a kamery IP lub inne urządzenia do portów PoE OUT 1/2. Użyj kabla UTP kat. 5 lub wyższej. Dla instalacji zewnętrznej kabel powinien być odporny na UV.

Czy można zamontować EXT-POE2H na słupie?

Tak, ale wymaga to dodatkowego adaptera montażowego OZB2 (opcjonalny). Można go również montować na ścianie.

Jakie zabezpieczenia posiada urządzenie?

Extender wyposażony jest w zabezpieczenie przepięciowe (na wejściu PoE), przeciążeniowe OLP oraz przeciwzwarciowe SCP (automatyczny powrót po ustaniu awarii).

Co oznaczają diody LED na obudowie?

Żółta dioda LED LAN sygnalizuje aktywne połączenie sieciowe, a zielona dioda PoE wskazuje obecność napięcia zasilania na wejściu.

Jaki jest zakres temperatur pracy?

Urządzenie może pracować w temperaturze od -25°C do +50°C. Temperatura przechowywania wynosi od -25°C do +60°C.

Jakie są wymiary i waga extendera?

Wymiary: 198 × 148 × 78 mm (±2 mm). Waga netto: 0,55 kg, brutto: 0,62 kg.

Jak utylizować zużyty extender?

Urządzenie oznaczono symbolem przekreślonego kosza (WEEE). Nie należy go wyrzucać z odpadami domowymi. Oddaj je do punktu zbierania zużytego sprzętu elektrycznego i elektronicznego.

INSTRUKCJA OBSŁUGI EXT-POE2H PULSAR

Wydanie: 3 z dnia 04.12.2024

Zastępuje wydanie: 2 z dnia 17.06.2019

PL

Cechy:

• Zakres napięcia wejściowego 44 – 57 V DC
  • Zasilanie ze switcha PoE
  • Wejście PoE IN zgodne ze standardem IEEE802.3af/at
  • Wyjścia PoE OUT 1/2 zgodne ze standardem IEEE802.3af
• Zwiększa zasięg danych Ethernet oraz zasilania PoE o kolejne 100 metrów
• Przeznaczony do pracy w sieciach 10/100 Mb/s
• Możliwość montażu na słupie (wymaga zastosowania adaptera OZB2- opcja)

- Sygnalizacja optyczna pracy

• Zabezpieczenia:

• przepięciowe (wejście PoE)
• przeciążeniowe OLP
• przeciwzwarciiowe SCP
• obudowa hermetyczna IP56

- Gwarancja – 2 lata

Przykład zastosowania.

Podłączenie dwóch kamer IP PoE i wydłużenie zasięgu o kolejne 100m

1. Opis techniczny

1.1. Opis ogólny.

Extender EXT-POE2H to urządzenie przeznaczone do zwiększenia odległości przesyłu zasilania PoE oraz danych Ethernet za pomocą skrętki UTP kat. 5 o kolejne 100 m. Extender jest zasilany ze switcha PoE lub innego urządzenia zgodnego ze standardem PoE (wejście PoE IN). Napięcie wyjściowe oraz dane dostępne są na wyjściach PoE OUT1, PoE OUT2, do których należy podłączyć kamery lub inne urządzenia IP wykorzystujące zasilanie PoE. Maksymalny prąd obciążenia wynosi 0,3 A/port (summarycznie=0,4 A max.).

1.2 Opis elementów i złącz.

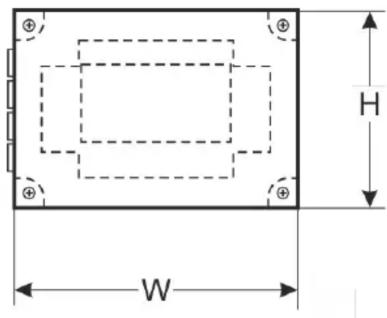

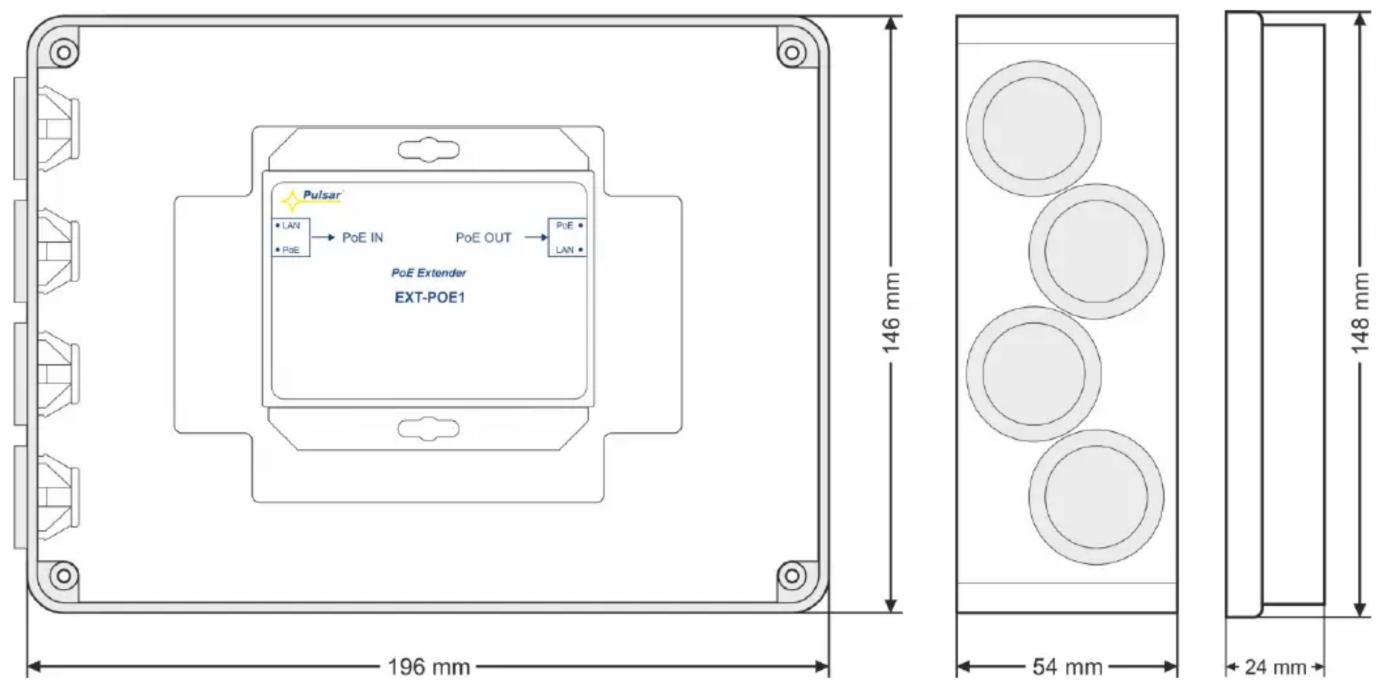

Rys. 1. Widok obudowy.
Tabela 1. (patrz rys.2)

Element nr (Rys. 2)	Opis
[1]	PoE IN-port wejściowy
[2]	Dioda LED LAN (żółta)
[3]	Dioda LED PoE (zielona)
[4]	PoE OUT 1/2 - porty wyjściowe

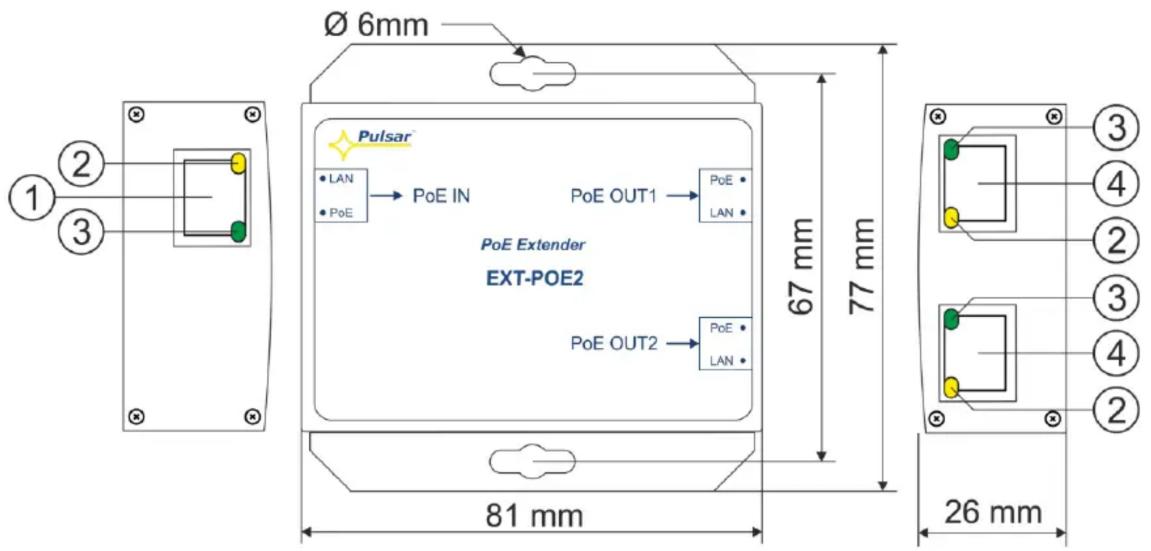

Rys. 2. Widok extender'a.

1.3 Parametry techniczne

Tabela 2.

Zasilanie	Zgodne z 802.3af/at (44 – 57 V DC)
Pobór prądu na potrzeby własne	<30 mA
Moc modułu	20 W max.
Napięcie wyjściowe	Zgodne z 802.3af
Prąd wyjściowy	0,3 A/port ( =0,4 A max.)
Zabezpieczenie przeciążeniowe OLPZabezpieczenie przeciwzwarciiowe SCP	105 % – 150 % znamionowego prądu wyjściowego, automatyczny powrót
Optyczna sygnalizacja pracy	Dioda LED LAN (żółta) – stan połączenia sieci LANDioda LED PoE (zielona) – obecność napięcia na wejściu zasilania
Zakres temperatur pracy	-25°C – +50°C
Wymiary zewnętrzne	W=198, H=148, D=78 [+/- 2 mm]
Średnica przewodu	6÷13 mm
Złącza:- wej/wyj. PoE	RJ45 8P8C
Waga netto/brutto	0,55 / 0,62 [kg]
Temperatura składowania	-25°C...+60°C

2. Instalacje

2.1. Wymagania

Extender przeznaczony jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie (wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji) w instalacje niskonapięciowe. Urządzenie zaleca się zainstalować w miejscu chronionym przed bezpośrednim wpływem warunków atmosferycznych i dużego nasłonecznienia z temperaturami z zakresu -25 °C do +50 °C. Dzięki zastosowaniu dodatkowego akcesorium w postaci blachy montażowej OZB2 istnieje możliwość montażu urządzenia na słupie (nie wchodzi w skład zestawu).

Urządzenie przeznaczone jest do pracy w sieciach Ethernet o przepustowości 10 Mbit/s lub 100 Mbit/s (tzw. Fast Ethernet). Nie może być natomiast wykorzystane w sieciach o przepustowości 1 Gbit/s (tzw. Gigabit Ethernet). Połączenia pomiędzy extenderem, a urządzeniem sieciowym należy wykonać kablem kategorii min. UTP-5. W przypadku instalacji zewnętrznej musi być odporny na działanie promieniowanie UV.

2.2. Procedura instalacji

Zamontować urządzenie w wybranym miejscu i doprowadzić przewody połączeniowe (dokręcić dawnice, niewykorzystane należy zaślepić). Podłączyć przewody sieciowe (Ethernet) do złącz RJ45 oznaczonych: PoE IN, PoE OUT. Do gniazda PoE IN podłączyć przewód RJ45 z przełącznika ethernetowego zgodnego ze standardem PoE, uwzględniając wydajność prądową portu wyjściowego. Do gniazda PoE OUT podłączyć urządzenie np. kamerę IP. Po zainstalowaniu i sprawdzeniu poprawności działania urządzenia należy zamknąć obudowę.

3. Konserwacja

Wszelkie zabiegi konserwacyjne można wykonywać po odłączeniu urządzenia od sieci elektroenergetycznej. Urządzenie nie wymaga wykonywania żadnych specjalnych zabiegów konserwacyjnych.

OZNAKOWANIE WEEE

Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami. Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i elektronicznego należy stosować oddzielne sposoby utylizacji.

W Polsce zgodnie z przepisami ustawy o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza się pozbyć tego produktu, jest obowiązany do oddania ww. do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są m.in. przez sprzedawców hurtowych i detalicznych tego sprzętu oraz gminne jednostki organizacyjne prowadzące działalność w zakresie odbierania odpadów. Prawidłowa realizacja tych obowiązków ma znaczenie zwłaszcza w przypadku, gdy w zużytym sprzęcie znajdują się składniki niebezpieczne, które mają negatywny wpływ na środowisko i zdrowie ludzi.
